轴和轴连接

轴与轴孔的配合关系轴和轴孔，那可是机械世界里一对奇妙的组合，就像钥匙和锁一样，只不过它们的故事更加“机械风”。

轴就像是一个傲娇的小王子，总是觉得自己的身材很标准，线条很优美。

而轴孔呢，就像是一个等待王子的城堡大门，它有着自己独特的形状和大小。

当轴想要进入轴孔这个城堡的时候，那场面就像是一场别开生面的相亲大会。

有时候，轴太胖了，就像一个贪吃的小猪，轴孔这个小城堡的门就会抗议：“哎呀，你这个胖家伙，想挤进来可没那么容易，你这是要把我撑破呀！”这时候的轴就只能尴尬地在外面打转，进不去又不甘心离开。

而要是轴太瘦了呢，就像一根纤细的豆芽菜。

轴孔就会在那里偷笑：“你这么瘦，进来了也晃荡，就像个小瘦子在大屋子里打醉拳。

”轴在轴孔里就会左摇右晃，完全没有那种稳定的感觉。

但当轴和轴孔配合得恰到好处的时候，那简直就是天作之合。

就像灰姑娘穿上了水晶鞋一样完美。

轴可以在轴孔里顺滑地转动，它们就像是在跳一场优雅的华尔兹，轴孔稳稳地托着轴，轴欢快地在轴孔里旋转，这种和谐的状态能让整个机械装置都开心地“唱歌”。

不过，这对组合也会有闹别扭的时候。

要是轴孔里面有了一点小灰尘或者小瑕疵，就像轴孔嘴里塞了一颗小石子。

轴再进去的时候就会觉得很不舒服，就像人走路的时候鞋里进了沙子一样，会发出各种奇怪的声音，“嘎吱嘎吱”的，好像在互相抱怨。

轴和轴孔的关系就像是一对欢喜冤家。

它们既互相依赖，又会偶尔互相挑剔。

在机械的大舞台上，它们的表演充满了各种意外和惊喜。

有时候轴孔会对轴说：“你这个调皮的家伙，能不能保持稳定一点呀。

”轴也会回怼：“你这个大门也得好好打理自己呀，别总是给我使绊子。

”但不管怎么吵吵闹闹，它们始终是机械世界里不可或缺的一对，就像面包和黄油，谁也离不开谁，一起构建起一个又一个奇妙的机械故事。

内容摘要:国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。

标准公差确定公差带的大小，而基本偏差确定公差带的位置，见下图。

1）标准公差（IT）标准公差的数值由基本尺寸和公差等级来决定。

其中公差国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。

标准公差确定公差带的大小，而基本偏差确定公差带的位置，见下图。

1）标准公差（IT）标准公差的数值由基本尺寸和公差等级来决定。

其中公差等级是确定尺寸精确程度的等级。

标准公差分为20级，即IT01，IT0，IT1，…，ITI8。

其尺寸精确程度从IT01到ITI8依次降低。

标准公差的具体数值可查表得到。

2）基本偏差基本偏差一般是指上下两个偏差中靠近零线的那个偏差。

即当公差带位于零线上方时，基本偏差为下偏差；当公差带位于零线下方时，基本偏差为上偏差，见上图。

国家标准对孔和轴均规定了28个不同的基本偏差。

基本偏差代号用拉丁字母表示，大写字母表示孔，小写字母表示轴。

下图是孔和轴的28个基本偏差系列图。

从基本偏差系列图可知，轴的基本偏差从a到h为上偏差（es），且是负值，其绝对值依次减小；从j到2c为下偏差（ei），且是正值，其绝对值依次增大。

孔的基本偏差从A到H为下偏差（E1），且是正值，其绝对值依次减小，从J到ZC为上偏差（Es），且是负值，其绝对值依次增大；其中H和h的基本偏差为零。

JS和js对称于零线，没有基本偏差，其上，下偏差分别为+IT/2和-IT/2。

基本偏差系列图只表示了公差带的各种位置，所以只画出属于基本偏差的一端，另一端则是开口的，即公差带的另一端取决于标准公差（IT）的大小。

7-6 极限与配合按零件图要求加工出来的零件，装配时不需要经过选择或修配，就能达到规定的技术要求，这种性质称为互换性。

零件具有互换性，便于装配和维修，有利于组织生产协作，提高经济效益。

建立极限与配合制度是保（GB/T1800、证零件具有互换性的必要条件。

轴承与轴的推荐配合条件应用举例轴径(mm)圆柱孔轴承和轴内圈轴外圈旋转载荷内圈轴向定位张紧轮架、绳轮家电、泵、鼓风机、搬运车、精密机械、机床100-200-18以下内圈旋转载荷或方向不定载荷普通载荷(0.06-0.13Cr(1)的载荷)通用轴承部分中大型电动机涡轮机、泵、发动机主轴承，齿轮传动装置、木工机械---仅承受轴向载荷各种结构轴承的使用位置所有尺寸p6r7js6-18-100-140-200-280k6m6js5-6k5-6m5-6m6n6-18以下18-100向移动静止轴的车轮所有尺寸h6js5js6g6精度有要求时，选用g5,h5。

大轴承及要求轴承便于移动的场合选用F6。

轴极限偏差备注轻载荷0.06Cr(1)以下的载荷变动载荷精度有要求时，选用5级，也可使用高精度轴承。

内径在18mm以下的高精度轴承选用h5。

锥孔轴承(带套筒)和轴通用轴承部分各类载荷传动轴木工机械主轴注：(1)Cr表示使用轴承的基本额定载荷(2)有关IT数值请参照相关标准备注：本表适用于钢制实心轴铁道车辆所有尺寸h10/IT7(2)hg/IT5(2)IT5、IT7(圆度，圆柱度等)表示轴形状偏差，均必须在IT5，IT7公差之内。

轴承与外壳的推荐配合条件应用举例外壳孔极限偏差外圈的移动备注薄壁轴承重载荷大冲击载荷外圈旋转载荷整体形外壳普通载荷、重载荷起重机走形轮汽车车轮(球轴承)振动筛P7N7外圈不能轴向方向移动-轻载荷或传动带轮变动载荷滑车张紧鸵M7大冲击载荷不定方普通载荷向载荷或轻载荷泵、曲轴的主轴中大型普通载荷电动机或轻载荷一般轴承部电机的主机K7外围原则上不能轴向方向移动外圈可以轴向移动外圈不需要轴向移动需要外圈可以轴向移+++动JS7整体形外壳或分离式外壳各类载荷分铁道车辆的轴承箱普通载荷内圈旋或轻载荷转载荷轴和内圈耐局温H7外圈轴向带座轴承H8移动容易负载大的情况下，适造纸干燥机G7外圈可以JS6轴向移动外圈原则上固K6定于轴向外圈轴向移动容易用比K大的过盈量配合。

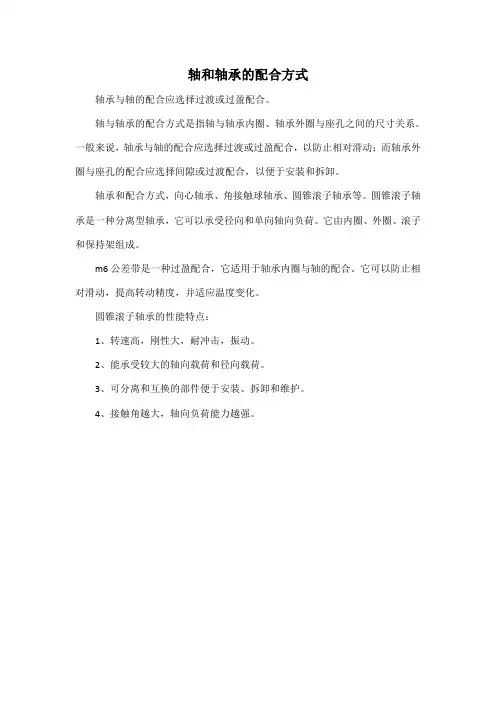

轴和轴承的配合方式
轴承与轴的配合应选择过渡或过盈配合。

轴与轴承的配合方式是指轴与轴承内圈、轴承外圈与座孔之间的尺寸关系。

一般来说，轴承与轴的配合应选择过渡或过盈配合，以防止相对滑动；而轴承外圈与座孔的配合应选择间隙或过渡配合，以便于安装和拆卸。

轴承和配合方式，向心轴承、角接触球轴承、圆锥滚子轴承等。

圆锥滚子轴承是一种分离型轴承，它可以承受径向和单向轴向负荷。

它由内圈、外圈、滚子和保持架组成。

m6公差带是一种过盈配合，它适用于轴承内圈与轴的配合。

它可以防止相对滑动，提高转动精度，并适应温度变化。

圆锥滚子轴承的性能特点：
1、转速高，刚性大，耐冲击，振动。

2、能承受较大的轴向载荷和径向载荷。

3、可分离和互换的部件便于安装、拆卸和维护。

4、接触角越大，轴向负荷能力越强。

电机与轴的不同连接方式电机与轴的连接方式是电机驱动系统中至关重要的一环。

不同的连接方式将直接影响到电机在工作中的性能、效率和稳定性。

在本篇文章中，我将对电机与轴的不同连接方式进行深入探讨，以帮助您更全面地了解这个主题。

一、直接连接方式直接连接是指电机的轴直接与工作装置或负载的轴连接。

这种方式的主要特点是简单、紧凑且效率高。

常见的直接连接方式有直接轴接触、键连接和齿轮传动。

1. 直接轴接触直接轴接触是最简单的连接方式，其中电机的轴直接与工作装置或负载的轴接触。

这种连接方式适用于轻负载和转速不高的场景。

它的优点是结构紧凑、成本低廉，但缺点是传动效率一般且易产生磨损。

2. 键连接键连接是通过将电机的轴和工作装置或负载的轴用键连接在一起。

这种连接方式适用于较大的负载和转速较高的场景。

它的优点是传动效率高、连接牢固，但缺点是需要额外的键和槽加工，增加了成本和制造难度。

3. 齿轮传动齿轮传动是通过电机的轴和工作装置或负载的轴之间的齿轮传递动力。

这种连接方式适用于大负载、高精度和高转速的场景。

它的优点是传动效率高、传动比可调节，但缺点是制造和安装复杂，且容易产生噪音和振动。

二、间接连接方式间接连接是指通过传动装置（如皮带、链条等）将电机与工作装置或负载的轴连接起来。

这种方式的主要特点是灵活、易维护且可调节。

常见的间接连接方式有皮带传动和链条传动。

1. 皮带传动皮带传动是通过电机驱动皮带，再使用皮带将功率传递给工作装置或负载的轴。

这种连接方式适用于负载较大、转速较高且要求减震的场景。

它的优点是传动平稳、噪音低、减震效果好，但缺点是传动效率略低，需要定期检查和更换皮带。

2. 链条传动链条传动是通过电机驱动链条，再使用链条将功率传递给工作装置或负载的轴。

这种连接方式适用于负载较大、转动精度要求高的场景。

它的优点是传动效率高、使用寿命长，但缺点是噪音较大、需要定期润滑和维护。

总结回顾：通过本文的探讨，我们了解了电机与轴的不同连接方式。

联轴器工作原理
联轴器是一种用于传递旋转运动和扭矩的机械装置。

它常用于传动轴与轴之间的连接，使两个轴能够同时旋转而不必在同一直线上。

联轴器主要由两个轴套和一个轴承组成。

工作时，一个轴套通过键连接在一根轴上，另一个轴套通过键连接在另一根轴上。

两个轴套在轴承的作用下能够相互转动，并且能够胀缩变形。

联轴器的工作原理如下：
当传动力矩作用在联轴器上时，首先通过主动轴传递给一个轴套。

当传动力矩达到一定值时，轴套开始发生胀缩变形，将力矩传递给被动轴套。

被动轴套同步旋转，将力矩传递给被动轴。

当传动力矩消失时，联轴器恢复原状，准备下一次传动。

联轴器的主要作用是实现轴之间的功率传递和角度传输，同时具有减震、吸振和保护设备的功能。

在机械传动系统中，联轴器能够有效地减少因功率传递不平衡而引起的振动和冲击，提高传动系统的工作平稳性和可靠性。

根据不同的工作原理和结构形式，联轴器可分为刚性联轴器、弹性联轴器和液体联轴器等多种类型。

刚性联轴器适用于输出端传动平稳、变形较小的情况。

弹性联轴器适用于在传动过程中会发生轻微失配的情况，能够吸收一定的振动和冲击。

而液体联轴器则适用于大功率传动和需要起动顺滑的情况，具有良好的减震和起动特性。

总之，联轴器是一种重要的机械连接装置，通过其特殊的工作原理，能够实现不同轴之间的有效传递和转换运动。

它在机械
传动系统中的应用十分广泛，并为机械传动过程提供了可靠性和平稳性的保障。

深沟球轴承与轴的配合方式解释说明以及概述1. 引言1.1 概述在机械工程领域，轴承和轴的配合方式对于机械设备的性能和寿命起着至关重要的作用。

深沟球轴承作为一种常见的轴承类型，被广泛应用于各类机械设备中。

深沟球轴承通过与适当配合的轴协同工作，实现了稳定可靠的运转。

本文将对深沟球轴承与轴的配合方式进行解释说明，并就此进行全面概述。

1.2 文章结构本文分为五个主要部分来展开讨论。

首先，在引言部分简要介绍了论文的背景和目标；随后，在第二部分中详细阐述了深沟球轴承的类型和特点；接下来，在第三部分中探究了不同的轴配合方式以及标准尺寸选择；紧接着，在第四部分中重点研究了深沟球轴承和轴之间的配合关系；最后，在第五部分中总结出文章所得到的主要观点，并提出后续研究展望。

1.3 目的本文旨在提供一个全面而清晰的解释，说明深沟球轴承与轴的配合方式。

通过对深沟球轴承的类型、特点以及结构工作原理的介绍，读者将能够深入了解该类型轴承并明确其优缺点。

同时，本文还将详细描述不同的轴配合方式以及如何选择标准尺寸，帮助读者在实际应用中正确选择和设计轴的配合方式。

最后，通过研究深沟球轴承和轴之间的配合关系，读者将能够更好地理解二者之间的相互作用，并为机械设备的正确安装和运行提供指导。

请问这样清晰明了吗？2. 深沟球轴承的类型和特点2.1 深沟球轴承的定义与分类深沟球轴承是一种常见的滚动轴承，其内部球状滚动元件被安装在外圈和内圈之间，并且可以在各个方向上承受较大的径向和轴向负载。

根据结构形式和使用场景的不同，深沟球轴承可以分为几种常见类型。

- 单列深沟球轴承：最常见的一种类型，由一个外圈、一个内圈、一排钢球和保持器组成。

广泛用于各种机械设备中，如电动工具、家电、汽车、农业机械等。

- 双列深沟球轴承：由两个内圈、一个外圈和一排两行钢球组成。

相对于单列深沟球轴承，双列深沟球轴承能够同时承受更大的径向负载。

- 加宽型深沟球轴承：增加了外环宽度，以提供更高的刚性和额外的载荷能力。

轴连接方案背景在机械设计中，轴承是连接两个旋转体的重要部件，它具有传递转矩和轴向力的功能。

轴承的选择和连接方案对于机械设备的性能有着重要影响。

本文将介绍几种常见的轴连接方案及其特点，供设计师参考使用。

1. 键连接键连接是最常见的轴连接方案之一。

它通过一个平行于轴的键来实现轴与轴套的连接。

键连接有以下特点：•简单可靠：键连接结构简单，制造和安装容易，可靠性高，广泛应用于各种机械设备；•传递力矩能力强：由于键连接的接触面积大，所以能够传递较大的转矩；•适用性广泛：键连接适用于各种类型的轴，包括圆轴、方轴以及带键槽的轴。

键连接的缺点是在高转速下可能会产生振动和噪音。

此外，键连接需要加工键槽，增加了制造成本。

2. 锥形连接锥形连接是一种通过锥形套和锥形轴来连接的方式。

它具有以下特点：•良好的自定位特性：由于锥形连接具有互相配合的锥面，可以实现良好的自定位，确保连接的准确性；•传递转矩能力强：锥形连接的接触面积大，能够传递较大的转矩；•适用于较大径向力：锥形连接适用于承受较大径向力的情况。

锥形连接需要特殊的加工和调整，因此相对于键连接来说制造和安装的难度较大。

此外，锥形连接在连接和分解时需要一定的工具和设备。

3. 离合器连接离合器连接是一种通过离合器将两个轴连接起来的方式。

它具有以下特点：•可拆卸：离合器连接具有可拆卸的特点，方便维护和更换；•传递转矩能力适中：离合器连接的传递转矩能力一般，适用于中等转矩的情况；•位置较灵活：离合器连接可以在轴的任意位置设置，灵活性较高。

离合器连接适用于需要经常更换轴的情况，如传动装置等。

但由于连接过程涉及一定的机械装配，因此离合器连接并不适用于高速运转的设备。

4. 弹性连接弹性连接是通过弹性元件将两个轴连接起来的方式。

常见的弹性连接方式包括联轴器和弹性套等。

弹性连接具有以下特点：•消除实心轴之间的径向和角向偏差：由于弹性元件的存在，弹性连接能够消除实心轴之间的径向和角向偏差；•减震减振：弹性连接能够减少由于传动时的冲击和振动带来的影响，延长机械设备的使用寿命；•适应性强：弹性连接对轴的直径要求相对较低，适应性较强。

实用标准文案公差与配合（摘自GB1800 ～1804 －79 ）1．配合种类及公差. 机械制图标准公差和基本偏差国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。

标准公差确定公差带的大小，而基本偏差确定公差带的位置，见下图）标准公差（IT ）标准公差的数值由基本尺寸和公差等级来决定。

其中公差等级是确定尺寸精确程度的等级。

国家标准《公差与配合》规定了公差带由标准公差和基本偏差两个要素组成。

1）标准公差标准公差（IT）是国家标准规定的极限制中列出的任一公差数值。

下表列出的标准公差数值。

标准公差等级及其代号精彩文档实用标准文案标准公差等级是指确定尺寸精确程度的等级。

为了满足机械制造中各零件尺寸不同精度的要求，国家标准在基本尺寸至500mm 范围内规定了20 个标准公差等级，用符号IT 和数值表示：IT01、IT0、IT1、IT2～IT18。

其中，IT01 精度等级最高，其余依次降低，IT18 等级最低。

在基本尺寸相同的条件下，标准公差数值随公差等级的降低而依次增大，详见表1 同一公差等级（例如IT6）对所有基本尺寸的一组公差被认为具有同等精确程度。

2）基本偏差基本偏差一般是指上下两个偏差中靠近零线的那个偏差。

即当公差带位于零线上方时，基本偏差为下偏差；当公差带位于零线下方时，基本偏差为上偏差，见上图。

国家标准对孔和轴均规定了28 个不同的基本偏差。

基本偏差代号用拉丁字母表示，大写字母表示孔，小写字母表示轴。

下图是孔和轴的28 个基本偏差系列图。

从基本偏差系列图可知，轴的基本偏差从 a 到h 为上偏差（es ），且是负值，其绝对值依次减小；从j 到2c 为下偏差（ei），且是正值，其绝对值依次增大。

孔的基本偏差从A 到H 为下偏差（E1），且是正值，其绝对值依次减小，从J到ZC 为上偏差（Es），且是负值，其绝对值依次增大；其中H 和h 的基本偏差为零。

JS和js 对称于零线，没有基本偏差，其上，下偏差分别为+IT/2 和-IT/2 。

轴承与轴的配合标准轴承与轴的配合是机械传动中非常重要的一环，它直接关系到机械设备的运转效率和使用寿命。

正确的轴承与轴的配合标准能够有效减少因摩擦而产生的磨损，降低能量损耗，提高机械设备的可靠性和稳定性。

因此，合理选择轴承与轴的配合标准对于机械设备的性能和寿命具有至关重要的意义。

首先，我们来了解一下轴承与轴的配合标准的基本原则。

轴承与轴的配合标准主要包括公差配合和间隙配合两种方式。

公差配合是指轴承与轴的尺寸之间的公差配合，通过对轴承孔和轴的公差进行配合，来实现轴承与轴的连接。

而间隙配合则是指轴承与轴之间的间隙大小，通过调整轴承与轴的间隙来保证其正常运转。

在选择轴承与轴的配合标准时，需要根据具体的工作条件和要求来确定。

其次，我们需要了解轴承与轴的配合标准的选择原则。

在选择轴承与轴的配合标准时，需要考虑到轴承的类型、尺寸、转速、负荷、工作温度等因素。

不同类型的轴承需要选择不同的配合标准，以保证其正常运转。

同时，轴承与轴的配合标准还需要考虑到轴承的安装和拆卸方便性，以及对轴的加工精度要求等因素。

因此，在选择轴承与轴的配合标准时，需要综合考虑各种因素，以确保其符合实际工作条件的要求。

最后，我们需要注意轴承与轴的配合标准的实际应用。

在实际应用中，需要根据具体的工作条件和要求来选择合适的轴承与轴的配合标准。

在安装轴承时，需要保证轴承与轴的配合标准符合要求，以避免因配合不当而导致的故障。

同时，在轴承的使用过程中，需要定期检查轴承与轴的配合情况，以确保其正常运转。

在更换轴承时，也需要根据实际情况来选择合适的轴承与轴的配合标准，以保证机械设备的正常运转。

总之，轴承与轴的配合标准对于机械设备的性能和寿命具有重要的影响。

正确选择合适的轴承与轴的配合标准，能够有效提高机械设备的可靠性和稳定性，降低能量损耗，延长机械设备的使用寿命。

因此，在实际应用中，需要根据具体的工作条件和要求来选择合适的轴承与轴的配合标准，以确保机械设备的正常运转和长期稳定性。

轴承与轴的配合尺寸
轴承与轴的配合尺寸一般按照ISO径向轴承尺寸标准（ISO 15要求）来确定。

一般轴承的内外圆面是内径、外径和平坦度都有规定，
内径公差一般是+0.010mm或者+0.025mm，外径公差是-0.005mm或者-
0.018mm，而平坦度公差是0.007mm/m~0.010mm/m。

此外，轴与轴承的接触面也是非常重要的，接触面的刚度影响轴
承的全部工作性能。

若接触面具有较大的倾斜度或不平整度，则会影
响轴承的运行精度；而如果接触面有毛刺或油脂等杂物，则会影响轴
承的使用寿命。

因此，轴承和轴配合时，除了上述两者具有良好的尺寸精度之外，还有下面几个方面需要注意：
1. 键槽：键槽的尺寸、位置、深度需要满足规定的要求，以确保
轴的偏心精度。

2. 核心精度：轴承轴的核心精度是决定轴承的运行稳定性的关键，它决定了轴承偏心度和轴向位移。

3. 坚固性：轴承轴和轴承外圈的坚固性必须满足规定要求，以确
保轴承的正常使用。

4. 键槽表面：轴承轴和轴承外圈的键槽表面必须光滑，无异物，
以确保轴承的正常使用寿命。

5. 滚动面：轴承外圈滚动面的尺寸、表面粗糙度、平坦度必须满
足规定的要求，以保证轴承的运行精度。

以上就是轴承与轴的配合尺寸的大致要求，为了确保轴承的正常
使用，轴承与轴的配合尺寸要根据不同的情况来确定。

轴与轴承的装配方法
轴与轴承的装配方法有以下几种：
1. 滚压装配法：将轴先插入膨胀的轴承孔中，然后通过滚动、摇晃或敲击轴的一端，使轴承在内部滚动过程中进一步装配到位。

2. 加热装配法：对于金属轴承和轴，可以通过加热轴或冷却轴承来进行装配。

加热轴使其膨胀，然后将轴承安装在轴上。

当轴冷却时，由于轴承孔的收缩，轴承会紧密地固定在轴上。

3. 冰冻装配法：将轴承置于低温环境中使其变得更易装配。

冰冻轴承可以更容易地滑入轴孔中，并在恢复常温后保持合适的装配。

4. 涂滑装配法：在轴的外表面涂抹一层特殊的润滑剂或粘接剂，然后将轴承滑入轴孔中。

这样可以减少轴与轴承之间的摩擦，使其更容易装配。

无论采用哪种装配方法，都应确保轴承与轴之间的间隙合适，以确保装配的质量和性能。

此外，在装配过程中，还需注意避免损坏轴承或轴，确保装配的安全和准确。

平行轴联轴器工作原理
平行轴联轴器是一种用于将两个平行轴旋转运动合成为一个旋转运动的装置。

它由两个轴承支撑的两个轴（即输入轴和输出轴）组成，通过联接装置将两个轴连接在一起。

平行轴联轴器的工作原理主要涉及以下几个方面：
1. 轴心对齐：平行轴联轴器的两个轴必须保持平行和轴心对齐。

这可以通过精确的加工和装配来实现。

2. 转动传递：当输入轴旋转时，通过联接装置将转动力矩传递给输出轴。

联接装置通常是由键槽或齿轮来完成的，它们能够将输入轴的旋转运动转移到输出轴上。

3. 补偿误差：由于制造和装配的误差，两个平行轴之间可能会存在微小的轴心偏移或轴向移动。

平行轴联轴器通常具有一定的弹性，能够在一定范围内补偿这些误差，从而减小对系统性能的影响。

4. 传递扭矩：平行轴联轴器必须能够承受所需的扭矩，这要求其有足够的强度和刚度。

一般通过材料的选择和结构的设计来满足这一要求。

综上所述，平行轴联轴器通过轴心对齐、转动传递、补偿误差和传递扭矩等工作原理，将两个平行轴的旋转运动合成为一个旋转运动，以满足机械系统中不同部件之间的连接需求。

轴和轴套之间的配合
轴和轴套之间的配合是机械传动中十分重要的一环。

轴套是套在轴上的零件，用于支撑轴的旋转，同时也能承受轴上的径向力和轴向力。

轴和轴套之间的配合应该具有适当的间隙，既不能太紧，也不能太松。

如果轴和轴套的配合间隙太小，会导致轴套在高速旋转时产生过热、卡死等问题，严重时甚至会导致机械故障。

而如果间隙太大，轴套支撑轴的能力就会降低，导致轴的运动不稳定，从而影响机器的工作效率和寿命。

因此，在设计和制造轴和轴套时，必须对其配合间隙进行严格的控制和检测。

常用的方法包括测量轴和轴套的公差、采用精密加工工艺、使用适当的润滑剂等。

总之，轴和轴套之间的配合对于机械传动的正常运转至关重要，必须认真对待，确保其配合间隙的准确性和可靠性。
