如何使用ArcGIS进行水文分析对于做水利的朋友来说有时候需要进行水文的分析，今天给大家分享一下如何通过ArcGIS进行水文分析，材料可以通过水经注万能地图下载器进行下载。
工具/原料水经注万能地图下载器 ArcGIS方法/步骤1.打开水经注万能地图下载器，框选上需要进行水文分析的地方并下载（图1）。
图12.下载完成后会自动导出成tif格式的高程DEM数据，将其加载到ArcGIS内（图2）。
【说明】：此处下载生成的tif格式的图片即为大家常说的DEM数据，直接加载到ArcGIS内即可使用。
图23.点击“自定义”→“扩展模块”（图3），在弹出的对话框中将“空间分析”（Spatial Analyst）工具勾选上（图4）。
图3图44.在ArcToolbox中点击“Spatial Analyst工具”→“水文分析”→“填洼”（图5），在弹出的“填洼”对话框中按图6进行设置。
其中Z限制——填充阈值，当设置一个值后，在洼地填充过程中，那些洼地深度大于阈值的地方将作为真实地形保留，不予填充；系统默认情况是不设阈值，也就是所有的洼地区域都将被填平。
【特别说明】：为了保证最终分析成功，在最终的结果之前，所有输出的数据都默认保存名称和路径，这就需要我们记清楚哪个名称是对应的哪个成果，后面会有用。
图5图65.填洼完成后得到名称为“Fill_tif3”的填洼成果，在ArcToolbox工具中点击“Spatial Analyst工具”→“水文分析”→“流向”（图7），在弹出的“流向”对话框中进行如图8所示的设置，将上一步得到的“Fill_tif3”填洼数据作为表面栅格数据输入。
图7图86.完成后得到名称为“FlowDir_Fill2”的流向成果，在ArcToolbox工具中点击“Spatial Analyst工具”→“水文分析”→“流量”（图9），在弹出的“流量”对话框中进行如图10的设置，将“FlowDir_Fill2”作为流向栅格数据进行输入。
ArcGIS教程之DEM应用——水文分析DEM（数字高程模型）是一种地理信息系统（GIS）中常用的数据模型，它表示了地表的高程信息。
DEM数据可应用于水文分析中，用于了解地形变化，确定流域边界，计算高程梯度和流量以及生成洪水模型等。
首先，使用DEM数据可以帮助我们了解地形变化。
通过DEM数据，可以直观地显示出地表高程的变化情况，包括山脉、河谷和平原等。
通过分析DEM数据，可以揭示出地表的坡度、高程和凹凸等特征，从而帮助我们理解地势状况，为水文分析提供基础。
其次，DEM数据还可以用于确定流域边界。
流域是指一个水系集合区域，包括了这个区域内所有的河流和支流。
通过DEM数据，我们可以提取出流域的边界，确定流域的大小和范围。
这对于水文分析非常重要，因为流域的大小和范围会直接影响水文过程和水资源管理。
此外，DEM数据还可以用于计算高程梯度和流量。
高程梯度指的是地表高程变化的速率，通过计算DEM数据中相邻单元格之间的高程差，可以得到各个区域的高程梯度。
高程梯度的大小可以用来评估地表坡度的陡峻程度，对于水文分析中的洪水预测和土壤侵蚀等有重要作用。
而流量是指单位时间内流过其中一点的水的体积，通过计算DEM数据中各个单元格的高程和相邻单元格之间的高程差，可以估算出流量的大小，有助于相关水文过程的分析和模拟。
最后，DEM数据还可以用于生成洪水模型。
洪水模型是一种基于地理信息的模拟模型，通过模拟区域内降雨过程、地表径流和河流洪水来预测洪水的发生和扩展情况。
DEM数据是洪水模型中必不可少的输入数据，通过DEM数据可以确定地势状况、流域范围和河道网络等信息，从而建立准确的洪水模型，并进行相关的洪水分析和预测。

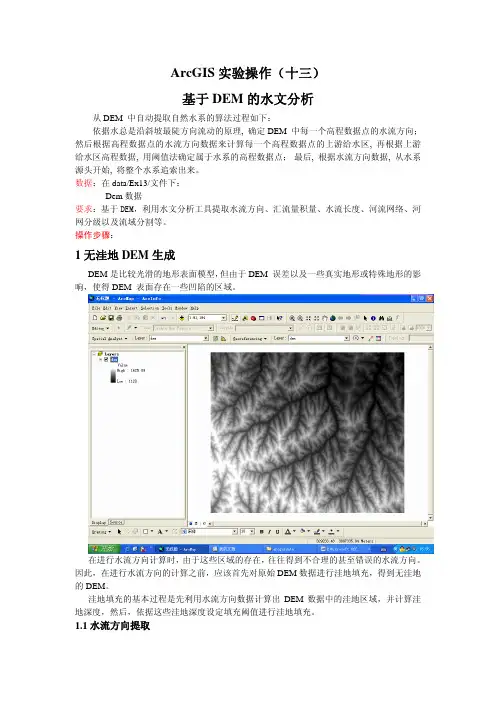

ArcGIS实验操作（十三）基于DEM的水文分析从DEM 中自动提取自然水系的算法过程如下：依据水总是沿斜坡最陡方向流动的原理, 确定DEM 中每一个高程数据点的水流方向；然后根据高程数据点的水流方向数据来计算每一个高程数据点的上游给水区, 再根据上游给水区高程数据, 用阈值法确定属于水系的高程数据点；最后, 根据水流方向数据, 从水系源头开始, 将整个水系追索出来。
数据：在data/Ex13/文件下：Dem数据要求：基于DEM，利用水文分析工具提取水流方向、汇流量积量、水流长度、河流网络、河网分级以及流域分割等。
操作步骤：1无洼地DEM生成DEM是比较光滑的地形表面模型，但由于DEM 误差以及一些真实地形或特殊地形的影响，使得DEM 表面存在一些凹陷的区域。
在进行水流方向计算时，由于这些区域的存在，往往得到不合理的甚至错误的水流方向。
因此，在进行水流方向的计算之前，应该首先对原始DEM数据进行洼地填充，得到无洼地的DEM。
洼地填充的基本过程是先利用水流方向数据计算出DEM数据中的洼地区域，并计算洼地深度，然后，依据这些洼地深度设定填充阈值进行洼地填充。
1.1水流方向提取水流的流向是通过计算中心格网与邻域格网的最大距离权落差来确定。
对于每一格网。
水流方向指水流离开此网格的指向。
在ARCGIS中，通过对中心栅格的1、2、4、8、16、32、64、128等8个邻域栅格编码，中心栅格的水流方向便可有其中的某一值来确定。
例如，若中心栅格的水流流向左边，则水流方向赋值16。
启动ArcToolbox，应用水文分析模块(Hydrology) 下的流向确定(Flow Direction ) 命令, 生成8 方向水流流向图：水流方向图1.2洼地计算洼地区域是水流方向不合理的地方，可以通过水流方向来判断哪些地方是洼地，并进行填充。
但是，并非所有的洼地区域都是由于数据的误差造成的，有很多洼地是地表形态的真实反映。
因此在进行洼地填充之前，必须计算洼地深度，判断哪些地区是由于数据误差造成的，而哪些地区又是真实的地表形态。
ArcGISHydrology⽔⽂分析功能介绍ArcGIS Hydrology⽔⽂分析功能介绍时间：2012-5-17 11:35:28 作者：GIS学习⽹来源：GIS学习⽹查看：258 评论：0内容摘要：DEM是数字⾼程模型的英⽂简称(Digital Elevation Mode)，是流域地形、地物识别的重要原始资料。
⾃20世纪60年代以来,在利⽤数字⾼程模型DEM提取流域⽔⽂特征,模拟地表⽔⽂过程⽅⾯,国内外都开展了⼤量的研究。
1.基本原理DEM是数字⾼程模型的英⽂简称...DEM是数字⾼程模型的英⽂简称(Digital Elevation Mode)，是流域地形、地物识别的重要原始资料。
⾃20世纪60年代以来,在利⽤数字⾼程模型DEM提取流域⽔⽂特征,模拟地表⽔⽂过程⽅⾯,国内外都开展了⼤量的研究。
1.基本原理DEM是数字⾼程模型的英⽂简称(Digital Elevation Mode)，是流域地形、地物识别的重要原始资料。
⾃20世纪60年代以来,在利⽤数字⾼程模型DEM提取流域⽔⽂特征,模拟地表⽔⽂过程⽅⾯,国内外都开展了⼤量的研究。
1.1基于DEM进⾏流域分析的原理从DEM提取流域特征，⼀个良好的流域结构模式是确定算法的前提和关键。
1967年ShreveL¨描述的流域结构模式⼀直被后来的⽔⽂学者所引⽤．并设计了⼀些成熟的算法。
Shreve使⽤⼀个具有⼀个根的树状图来描述流域结构(如图 1 流域结构模式图所⽰)。
在这个结构中，主要包括两个部分，⼀部分是结点集，⼀部分是界线集。
沟⾕结合点和沟⾕源点共同组成⼀个沟⾕结点集。
所有的沟⾕段组成沟⾕段集，形成⼀个沟⾕⽹络；所有的分⽔线段组成分⽔线段集，形成⼀个分⽔线⽹络；沟⾕段集和分⽔线段集共同组成界线集。
ArcGIS Hydrology⽔⽂分析功能介绍沟⾕⽹络中的每⼀段沟⾕都有⼀个汇流区域，这些区域由流域分⽔线集来控制。
外部沟⾕段有⼀个外部汇流区．⽽内部沟⾕段有两个内部汇⽔区，分布在内部沟⾕段的两侧。
ARCGIS水文分析水文分析是指对水文要素（如降水、径流、水位等）及其相互关系进行分析研究的过程。
它对于水资源管理、水文预测、洪水防治、生态评估等方面具有重要意义，能够帮助人们更好地了解和利用水资源。
而ARCGIS作为一个具有强大空间分析功能的地理信息系统软件，可以有效地进行水文分析。
下面将分析ARCGIS在水文分析中的应用及其特点。
1.空间分布分析：ARCGIS可以对水文相关数据进行空间分布分析，如降水量、径流量、河流流向等。
通过空间分布分析，可以揭示出水文要素的空间差异，了解降水和径流的分布格局，为水资源的合理配置和水环境保护提供科学依据。
2.遥感数据分析：ARCGIS可以对水文要素进行遥感数据分析，如利用遥感影像数据提取水体分布、判断水资源利用状况、监测水质等。
遥感技术的应用可以弥补传统水文观测方法的不足，提供大范围、实时、高精度的水文信息，为水资源管理和水环境保护提供决策支持。
3.水质模拟分析：ARCGIS可以进行水质模拟分析，模拟水体的溶解氧、总磷含量、氨氮浓度等水质指标的分布变化。
通过水质模拟，可以评估水环境质量、预测水体污染扩散范围、优化排污方案，为水环境管理提供科学依据。
4.洪水分析与预测：ARCGIS可以进行洪水分析与预测，根据历史洪水资料和地形数据，模拟洪水发展过程，预测洪水的淹没范围和淹没时间。
这对于洪水防治、抢险救灾等方面有着重要意义，可以提前进行预警，降低洪灾对人民生命财产的损失。
1.多源数据集成：ARCGIS能够集成多种数据源，如遥感数据、地理空间数据、气象数据等，实现水文数据的多源融合。
这样可以获得更完整、准确的水文信息，提高水文分析的精度和可靠性。
2.空间分析功能强大：ARCGIS具备强大的空间分析功能，可以对水文要素进行空间统计、空间差异性分析、空间插值等操作。
通过这些分析方法，可以揭示出水文要素的分布规律和变化趋势，为水文研究提供深入的认识。
3.模型建立与模拟：ARCGIS提供了水文模型的建立与模拟功能，如水文循环模型、水力模型等。

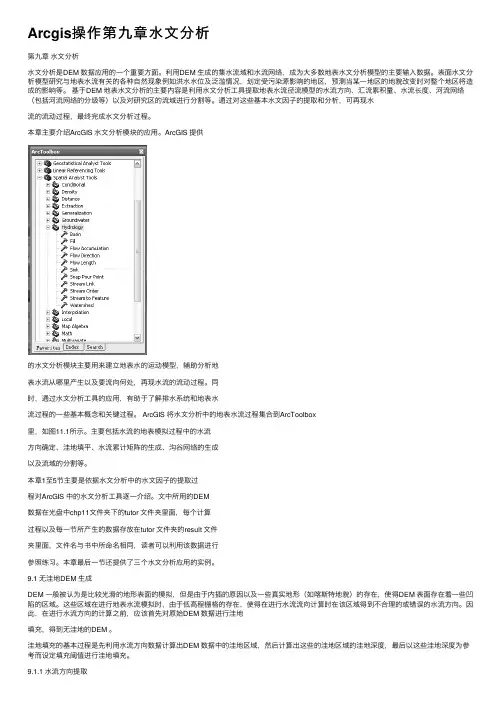

Arcgis操作第九章⽔⽂分析第九章⽔⽂分析⽔⽂分析是DEM 数据应⽤的⼀个重要⽅⾯。
利⽤DEM ⽣成的集⽔流域和⽔流⽹络，成为⼤多数地表⽔⽂分析模型的主要输⼊数据。
表⾯⽔⽂分析模型研究与地表⽔流有关的各种⾃然现象例如洪⽔⽔位及泛滥情况，划定受污染源影响的地区，预测当某⼀地区的地貌改变时对整个地区将造成的影响等。
基于DEM 地表⽔⽂分析的主要内容是利⽤⽔⽂分析⼯具提取地表⽔流径流模型的⽔流⽅向、汇流累积量、⽔流长度、河流⽹络（包括河流⽹络的分级等）以及对研究区的流域进⾏分割等。
通过对这些基本⽔⽂因⼦的提取和分析，可再现⽔流的流动过程，最终完成⽔⽂分析过程。
本章主要介绍ArcGIS ⽔⽂分析模块的应⽤。
ArcGIS 提供的⽔⽂分析模块主要⽤来建⽴地表⽔的运动模型，辅助分析地表⽔流从哪⾥产⽣以及要流向何处，再现⽔流的流动过程。
同时，通过⽔⽂分析⼯具的应⽤，有助于了解排⽔系统和地表⽔流过程的⼀些基本概念和关键过程。
ArcGIS 将⽔⽂分析中的地表⽔流过程集合到ArcToolbox⾥，如图11.1所⽰。
主要包括⽔流的地表模拟过程中的⽔流⽅向确定、洼地填平、⽔流累计矩阵的⽣成、沟⾕⽹络的⽣成以及流域的分割等。
本章1⾄5节主要是依据⽔⽂分析中的⽔⽂因⼦的提取过程对ArcGIS 中的⽔⽂分析⼯具逐⼀介绍。
⽂中所⽤的DEM数据在光盘中chp11⽂件夹下的tutor ⽂件夹⾥⾯，每个计算过程以及每⼀节所产⽣的数据存放在tutor ⽂件夹的result ⽂件夹⾥⾯，⽂件名与书中所命名相同，读者可以利⽤该数据进⾏参照练习。
本章最后⼀节还提供了三个⽔⽂分析应⽤的实例。
9.1 ⽆洼地DEM ⽣成DEM ⼀般被认为是⽐较光滑的地形表⾯的模拟，但是由于内插的原因以及⼀些真实地形（如喀斯特地貌）的存在，使得DEM 表⾯存在着⼀些凹陷的区域。
这些区域在进⾏地表⽔流模拟时，由于低⾼程栅格的存在，使得在进⾏⽔流流向计算时在该区域得到不合理的或错误的⽔流⽅向。
