离网逆变器的选用

逆变器选型与布置设计逆变器选型与布置设计：逆变器是将直流电能转换为交流电能的设备，广泛应用于太阳能光伏发电系统、风能发电系统和电动车等领域。

逆变器选型与布置设计是保证系统正常运行和性能优化的关键步骤。

在这里，我将为您详细介绍逆变器选型与布置设计的相关内容。

一、逆变器选型：1. 了解系统要求：在选择逆变器之前，首先需要了解光伏发电系统的总装机容量、输出电压要求、并网条件等系统要求。

根据这些要求，进行逆变器的选型。

2. 功率选择：根据光伏系统的总装机容量和预计发电功率，选择合适的逆变器功率。

一般来说，逆变器的额定功率应略大于光伏阵列的峰值功率，以确保逆变器能够正常运行。

3. 并网要求：了解所在地区电网的并网要求，如并网电压范围、频率范围、功率因数调整等。

选择符合电网要求的逆变器。

4. 品牌和可靠性：选择知名度高、质量可靠的逆变器品牌，能够提供可靠的售后服务和保修。

5. 保护功能：逆变器需要具备多种保护功能，如过温保护、短路保护、过载保护等。

确保选择的逆变器具备完善的保护功能，提高光伏系统的安全性。

6. 成本考虑：除了功能和性能要求，还要考虑逆变器的成本。

根据项目的预算，选择性价比较高的逆变器。

二、逆变器布置设计：1. 环境条件：选定逆变器后，需要考虑逆变器的布置环境条件。

逆变器应该远离高温、潮湿、尘土等环境，以确保其正常运行和寿命。

2. 通风散热：逆变器在工作过程中会产生一定的热量，因此应该选择通风良好的位置进行布置，以方便逆变器的散热，避免过热引起故障。

3. 安装位置选择：逆变器应该离光伏电池板与电网的距离尽量短，减少输电损耗。

同时，布置位置应该便于观察和维护。

4. 接线布置：逆变器的电缆布置应尽量短，减少电缆的损耗和距离带来的问题。

同时，应注意电缆的密封和固定，避免受潮、机械损坏等。

5. 接地设计：逆变器的接地设计要符合电气安全规范，确保系统的接地可靠。

与电池、电网、机壳等部件应合理接地。

6. 避雷保护：逆变器应与系统的避雷装置相连，避免雷击引起的损坏。

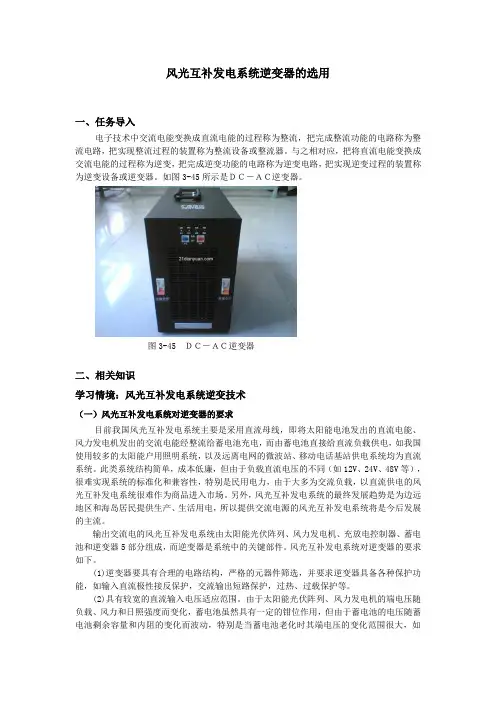

风光互补发电系统逆变器的选用一、任务导入电子技术中交流电能变换成直流电能的过程称为整流，把完成整流功能的电路称为整流电路，把实现整流过程的装置称为整流设备或整流器。

与之相对应，把将直流电能变换成交流电能的过程称为逆变，把完成逆变功能的电路称为逆变电路，把实现逆变过程的装置称为逆变设备或逆变器。

如图3-45所示是ＤＣ－ＡＣ逆变器。

图3-45 ＤＣ－ＡＣ逆变器二、相关知识学习情境：风光互补发电系统逆变技术（一）风光互补发电系统对逆变器的要求目前我国风光互补发电系统主要是采用直流母线，即将太阳能电池发出的直流电能、风力发电机发出的交流电能经整流给蓄电池充电，而由蓄电池直接给直流负载供电，如我国使用较多的太阳能户用照明系统，以及远离电网的微波站、移动电话基站供电系统均为直流系统。

此类系统结构简单，成本低廉，但由于负载直流电压的不同（如12V、24V、48V等），很难实现系统的标准化和兼容性，特别是民用电力，由于大多为交流负载，以直流供电的风光互补发电系统很难作为商品进入市场。

另外，风光互补发电系统的最终发展趋势是为边远地区和海岛居民提供生产、生活用电，所以提供交流电源的风光互补发电系统将是今后发展的主流。

输出交流电的风光互补发电系统由太阳能光伏阵列、风力发电机、充放电控制器、蓄电池和逆变器5部分组成，而逆变器是系统中的关键部件。

风光互补发电系统对逆变器的要求如下。

(1)逆变器要具有合理的电路结构，严格的元器件筛选，并要求逆变器具备各种保护功能，如输入直流极性接反保护，交流输出短路保护，过热、过载保护等。

(2)具有较宽的直流输入电压适应范围。

由于太阳能光伏阵列、风力发电机的端电压随负载、风力和日照强度而变化，蓄电池虽然具有一定的钳位作用，但由于蓄电池的电压随蓄电池剩余容量和内阻的变化而波动，特别是当蓄电池老化时其端电压的变化范围很大，如12V蓄电池，其端电压可在10～16V之间变化，这就要求逆变器必须在较宽的直流输入电压范围内保证正常工作，并保证交流输出电压稳定在负载要求的电压范围内。

逆变器选型标准
逆变器选型标准主要包括以下几个方面：
1.匹配光伏组件：逆变器的额定电压、电流和功率需要与光伏组件的输出特性匹配，以充分利用光伏组件的发电潜力。

2.适应环境：逆变器需要适应不同的环境条件，包括温度、湿度和海拔等。

在选型时需要考虑当地的环境条件。

3.高效稳定：逆变器需要保持高效和稳定的工作状态，以确保光伏电站的最大发电量和长期可靠性。

4.网络连接：逆变器需要与电网连接，因此需要选择适合当地电网的逆变器。

此外，逆变器需要具有网络监控功能，方便对光伏电站的运行状态进行实时监控。

5.安全可靠：逆变器需要保证安全可靠，以防止意外故障和火灾等安全事故。

因此，逆变器的质量和可靠性是选型时的重要考虑因素。

6.成本效益：逆变器的价格和性能是选型时需要考虑的重要因素。

需要综合考虑逆变器的性能、质量、可靠性和价格等因素，选择最适合的逆变器型号。

7.技术要求：逆变器的转换效率、稳定性和其他技术指标也需要考虑。

转换效率高的逆变器可以减少能量损失，提高系统发电效率。

8.并网光伏逆变器选型时，应注意以下几个方面的指标：具有
实时监测功能、具有最大功率跟踪功能（MPPT）、逆变器输出
效率要高、逆变器的输出波形要符合上网要求。



综上所述，逆变器选型时需要综合考虑以上几个方面的因素，选择适合项目需求的逆变器型号。

小型离网光伏发电系统逆变器的研制1. 本文概述随着全球对可再生能源的需求不断增长，光伏发电系统作为其中一种重要的能源形式，正受到越来越多的关注。

在众多光伏发电系统中，小型离网光伏发电系统因其安装灵活、维护简便等优点，被广泛应用于偏远地区、户外活动以及紧急电源供应等领域。

小型离网光伏发电系统的核心组件——逆变器，其性能的优劣直接影响到整个系统的效率和稳定性。

本文旨在研制一种高效、稳定的小型离网光伏发电系统逆变器。

通过对现有逆变器技术的深入分析，明确了当前逆变器在小型离网光伏系统中存在的问题和挑战。

接着，本文提出了一种新型的逆变器设计方案，该方案在提升转换效率、降低能耗、增强系统稳定性等方面具有显著优势。

本文的主要内容包括：逆变器的工作原理和关键技术研究、新型逆变器的设计与实现、以及逆变器的性能测试与分析。

通过这些研究，本文不仅为小型离网光伏发电系统提供了一种高效的逆变器解决方案，而且也为逆变器技术的进一步发展提供了新的思路和方向。

2. 文献综述小型离网光伏发电系统作为可再生能源利用的重要组成部分，在全球范围内得到了广泛的关注和发展。

逆变器作为该系统中的核心组件，负责将光伏板产生的直流电转换为交流电，以供家庭或小型社区使用。

随着技术的进步，逆变器的设计和效率成为研究的热点。

过去几年，研究人员在逆变器效率提升方面取得了显著进展。

高效能的半导体材料如硅碳(SiC)和氮化镓(GaN)的使用，显著降低了逆变器的能量损耗。

新型拓扑结构和控制策略也被提出以优化逆变器性能。

离网光伏系统通常安装在偏远地区，因此逆变器的长期稳定运行至关重要。

文献中对于提高逆变器在高温、潮湿等恶劣环境下的可靠性进行了广泛研究，包括热管理技术、故障诊断和预测维护等方面。

随着智能电网的发展，逆变器在电网交互方面的作用日益重要。

研究集中在逆变器的电网支持功能，如频率和电压调节，以及与储能系统的集成。

尽管在逆变器技术上取得了进步，但仍存在一些挑战。
