制冷压缩机的结构演示

【机械原理】14张动图解说各种压缩机的结构原理，直观易懂
正文
压缩机是一种从动流体机械，它将低压气体提升到高压气体。

它是制冷系统的心脏，为制冷提供动力。

双蜗杆压缩机
单蜗杆压缩机
汽车压缩机
不管什么类型的压缩机，原理都是把吸进的低压空气（某介质）压缩成高压空气（介质）
压缩机按原理可以分为容积型压缩机和速度型压缩机
容积型压缩机又分往复式压缩机和回旋式压缩机
一般我们使用的活塞式空气压缩机属于往复式压缩机。

家用空调一般使用旋转式压缩机。

调速压缩机分为轴流压缩机、离心压缩机和混流压缩机。

1.活塞压缩机动态原理图
2.单螺旋杆压缩机原理图
3.双螺旋杆压缩机原理图
4.涡旋压缩机原理图
5.回旋式压缩机原理图
6.开启式活塞制冷压缩机
压缩机广泛应用于日常生产和生活中，从汽车空调、家用空调到工厂机械设备、医疗器械等等。

可以说高端压缩机已经被国外垄断，国产压缩机要赶上西方国家还需要很长时间。

转自：斌哥科技。

压缩机、蒸发器、冷凝器、膨胀阀的构造和工作原理图解说明汽车空调制冷系统主要由压缩机总成、蒸发器总成、冷凝器总成等构成。

由发动机驱动的压缩机将气态的制冷剂从蒸发器中抽出，并将其压入冷凝器。

高压气态制冷剂经冷凝器时液化而进行热交换（释放热量），热量被车外的空气带走。

高压液态制冷剂经膨胀阀的节流作用而降压，低压液态制冷剂在蒸发器中气化而进行热交换（吸收热量），蒸发器附近被冷却了的空气通过鼓风机吹入车厢。

气态制冷剂又被压缩机抽走，泵入冷凝器，如此使制冷剂进行封闭的循环流动，不断将车厢内的热量排到车外，使车厢内的气温降至适宜的温度。

1压缩机的作用及工作原理1.作用压缩机是汽车空调制冷系统的“心脏”，其作用是维持制冷剂在制冷系统中的循环，吸入来自蒸发器的低温低压制冷剂蒸气，压缩制冷剂蒸气使其压力和温度升高，并将制冷剂蒸气送往冷凝器。

2.工作原理（1）定排量压缩机定排量压缩机的排气量随着发动机转速的提高而成比例提高，它不能根据制冷的需求而自动改变功率输出，而且对发动机油耗的影响比较大。

它的控制一般通过采集蒸发器出风口的温度信号，当温度达到设定的温度时，压缩机电磁离合器松开，压缩机停止工作；当温度升高后，电磁离合器结合，压缩机开始工作。

定排量压缩机也受空调系统压力的控制，当管路内压力过高时，压缩机停止工作。

（2）变排量压缩机变排量压缩机可以根据设定的温度自动调节功率输出。

空调控制系统不采集蒸发器出风口的温度信号，而是根据空调管路内压力的变化信号控制压缩机的压缩比来自动调节出风口温度。

在制冷的全过程中，压缩机始终是工作的，制冷强度的调节完全依赖装在压缩机内部的压力调节阀来控制。

当空调管路内高压端的压力过高时，压力调节阀缩短压缩机内活塞行程以减小压缩比，这样就会降低制冷强度；当高压端压力下降到一定程度，低压端压力上升到一定程度时，压力调节阀则增大活塞行程以提高制冷强度。

2蒸发器的作用及工作原理1.作用蒸发器的作用是将从膨胀阀出来的低压制冷剂蒸发而吸收车内空气的热量，从而达到车内降温的目的。

第5章螺杆式制冷压缩机讲解.ppt•* 次第六章一、工作原理属容积型回转式压缩机，由一根螺杆和两个星轮组成；由螺杆转子齿间凹槽、星轮和汽缸内壁组成独立的基元容积，随着转子和星轮不断移动，基元容积大小发生周期性变化。

它没有吸、排气阀。

工作过程包括吸气、压缩、排气过程。

1—螺杆转子? 2—内容积比调节滑阀 ?3—星轮? 4—轴封 5—输气量调节滑阀? 6—轴承思考：与涡轮涡杆机构的区别？? 开启式单螺杆制冷压缩机结构原理图第六章与双螺杆式压缩机的异同：相同：产生内压缩不足或过剩，消耗额外功；不同：其两侧对称配置星轮分别构成双工作腔，各自完成吸气、压缩和排气过程。

即单螺杆式压缩机一个基元容积在转子旋转一周内完成了两个吸气、压缩和排气工作过程。

图中的星轮如何旋转？单螺杆式制冷压缩机工作原理图第六章第六章第六章第六章工作原理吸气气体通过吸气口进入转子齿槽。

随着转子的转动，星轮依次进入与转子齿槽啮合的状态，气体随即被封入由转子齿槽曲面、机壳以及星轮齿面所形成的密闭空间，亦即压缩腔。

压缩随着转子连续不断地旋转，这种压缩腔的体积便不断减小，亦即其中的气体随之被压缩，直到该压缩腔的前沿转至排气口排气压缩腔前沿转至排气口后便开始排气，直到压缩腔完全通过排气口，完成一个工作循环。

由于两个星轮在转子的两侧对称布置，这种循环在转子每旋转一周时便发生两次。

也就是说，机组的排气量是上述一次循环排气量的两倍。

第六章第六章第六章第六章第六章播放录像四、单螺杆压缩机及机组的结构特点（1）降低了噪声和气体通过管道系统传递的振动。

而且，转子与星轮齿片磨损均匀。

（2）使运转平稳，轴承受力小，并且减少了转子弯曲所造成的转子与壳体间的泄漏。

（3）排气孔口呈径向，可使转子前后端均处于低压，轴向力可得到平衡。

第六章（4）可用密封性能和润滑性能好的树脂材料。

（5）压缩速度快，泄漏时间短，有利于提高容积效率，减小压力脉动。

（6）机组结构简化。

为了简化结构，可采用如前面所示的半封闭单螺杆式压缩机。

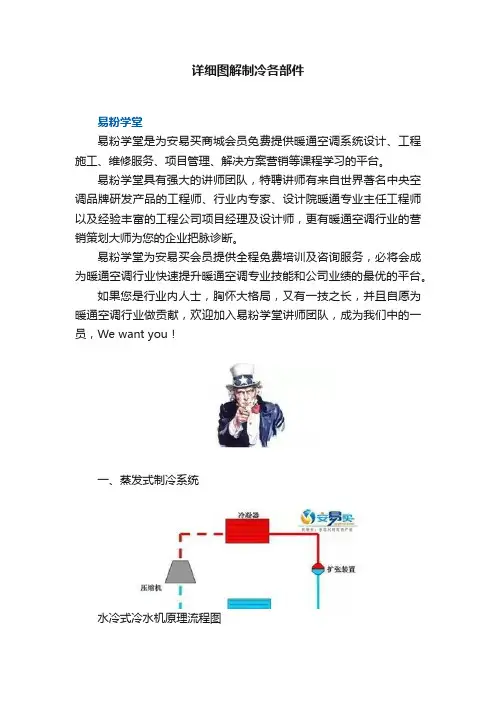

详细图解制冷各部件易粉学堂易粉学堂是为安易买商城会员免费提供暖通空调系统设计、工程施工、维修服务、项目管理、解决方案营销等课程学习的平台。

易粉学堂具有强大的讲师团队，特聘讲师有来自世界著名中央空调品牌研发产品的工程师、行业内专家、设计院暖通专业主任工程师以及经验丰富的工程公司项目经理及设计师，更有暖通空调行业的营销策划大师为您的企业把脉诊断。

易粉学堂为安易买会员提供全程免费培训及咨询服务，必将会成为暖通空调行业快速提升暖通空调专业技能和公司业绩的最优的平台。

如果您是行业内人士，胸怀大格局，又有一技之长，并且自愿为暖通空调行业做贡献，欢迎加入易粉学堂讲师团队，成为我们中的一员，We want you！一、蒸发式制冷系统水冷式冷水机原理流程图热泵型空调器的工作原理二、冷库用氨制冷系统氨制冷技术中央空调系统图两级压缩氨制冷机的实际系统图A－低压压缩机；B－高压压缩机；C－油分离器；D－单向阀；E －冷凝器；F－贮液器；G－过冷器；H－中间冷却器；I－浮子调节阀；J－调节站；K－气液分离器；L－室内冷却排管（蒸发器）一级节流中间不完全冷却两级压缩循环系统原理图及p-h图（a）系统原理图（b）p-h图A-低压压缩机；B-高压压缩机；C-冷凝器；E-蒸发器；F-中间冷却器；G、H-节流阀1、氨制冷压缩机作用：对制冷剂作功，使其能在系统中完成循环。

2、中间冷却器作用：降低低压级的排气温度；分离低压级排气中所夹带的润滑油；冷却蛇形盘管内的制冷剂使其过冷。

3、冷库冷凝器作用：排出热量使制冷剂由气态凝结为液态。

立式壳管式冷凝器4、油分离器作用：将压缩机排气中的润滑油分离出来。

填料式油氨分离器洗涤式油氨分离器离心式油氨分离器5、高压储液器作用：贮存从冷凝器来的液体制冷剂，保证冷凝器的传热面积得以充分发挥；供应和调节制冷系统内各部分设备的液体循环量，一适应工况变动的需要；起液封作用，防止高压侧气体窜到低压系统而造成事故。
