智能变电站继电保护技术问答

智能变电站基础知识题库单选题100道及答案解析1. 智能变电站的核心特征是（）A. 智能化一次设备B. 网络化二次设备C. 全站信息数字化D. 以上都是答案：D解析：智能变电站的核心特征包括智能化一次设备、网络化二次设备、全站信息数字化等多个方面。

2. 智能变电站采用（）实现对一次设备的控制和监测。

A. 智能终端B. 合并单元C. 保护装置D. 测控装置答案：A解析：智能终端用于实现对一次设备的控制和监测。

3. 以下哪个不是智能变电站的通信规约（）A. IEC 61850B. IEC 60870-5-101C. MODBUSD. DNP3.0答案：C解析：MODBUS 一般不用于智能变电站。

4. 智能变电站中，（）用于实现电流、电压等模拟量的数字化。

A. 智能终端B. 合并单元C. 保护装置D. 测控装置答案：B解析：合并单元的作用是将模拟量转换为数字量。

5. 智能变电站的过程层网络通常采用（）A. 以太网B. 令牌环网C. 星型网D. 环形网答案：D解析：过程层网络多采用环形网结构，以提高可靠性。

6. 智能变电站的站控层设备不包括（）A. 监控主机B. 远动装置C. 合并单元D. 数据服务器答案：C解析：合并单元属于过程层设备。

7. 智能变电站中，（）承担继电保护功能。

A. 智能终端B. 保护装置C. 合并单元D. 测控装置答案：B解析：保护装置是实现继电保护功能的设备。

8. 智能变电站中，（）实现对一次设备的测量和控制。

A. 智能终端B. 保护装置C. 测控装置D. 合并单元答案：C解析：测控装置主要负责测量和控制一次设备。

9. IEC 61850 标准中，逻辑节点的英文缩写是（）A. LDB. LNC. DOID. SCL答案：B解析：逻辑节点的英文缩写是LN。

10. 智能变电站中，（）实现了变电站的智能化管理。

A. 自动化系统B. 智能辅助系统C. 在线监测系统D. 以上都是答案：D解析：自动化系统、智能辅助系统和在线监测系统等共同实现了变电站的智能化管理。

序号题目1目前，吉林电网智能变电站继电保护专业维护范暂按国网公司《智能变电站继电保护运行管理导则》（征求意见稿）的规定执行，电子式互感器以采集卡输出端子为分界点，该分界点至合并单元由继电保护专业维护；电流、电压二次回路以合并单元或SV网交换机输出端口为分界点，该分界点至继电保护装置的回路由继电保护专业负责维护。

2需要将一次设备停电的保护异常有那些？单套配置保护、合并单元、智能终端发闭锁信号，间隔保护异常需退出保护时；双套配置合并单元、智能终端均发闭锁信号，双套间隔保护异常需退出保护时3需要将保护装置停用的保护异常有那些？双套配置的智能终端之一发闭锁信号时，应将对应的间隔保护、母差保护停用，并将该智能终端所有硬压板退出；双套配置的合并单元之一发闭锁信号时，应将对应的间隔保护、母差保护停用，同时应停用相关稳控装置；母差保护发生开入异常，刀闸位置、母联位置异常，退出对应的母差保护；双套保护之一PT断线告警时退出对应保护装置，双套保护均告警按特殊方式临时处理；保护光纤通道异常，应退出对应纵联保护。

4智能变电站如何停用保护装置及智能终端？保护装置停用操作应退出所有GOOSE压板，线路保护还应退出对侧相应的纵联保护；智能终端退出操作应退出本套智能终端出口硬压板。

5智能变电站扩建、改造、装置程序版本升级时，相关配置文件应如何进行管理？由引起变化的设备厂家向设备运行管理部门提出申请，说明原因且提交ICD文件，由设备运行管理部门与集成商核对SCD文件后，由集成商完成SCD文件更改工作，并生成站内所有装置CID文件，运行管理部门将装置CID文件与相关专业会审后方可在现场执行，同时将执行后的SCD、CID、ICD文件存档备份。

6新建智能变电站相关配置文件应如何进行管理？由变电站集成商提供最终版SCD文件，同时提供由最终版SCD文件生成的各装置CID文件和与其相对应的装置ICD文件，各设备厂家负责核对CID文件的正确性及是否与装置一致，继电保护专业应将与现场一致的SCD、CID、ICD文件存档备份。

智能变电站题库（修改）2022年7月9日一、网络基础知识（一）填空题1、站控层由主机/和操作员站、工程师站、远动接口设备、保护及故障信息子站、网络记录分析系统等装置构成，面向全变电所进行运行管理的中心控制层，并完成与远方控制中心、工程师站及人机界面的通信功能。

2、间隔层由保护、测控、计量、PMU等装置构成，利用本间隔数据完成对本间隔设备保护、测量、控制和计量等功能。

3、过程层是一次设备与二次设备的结合面，主要由电子式互感器、合并单元、智能终端等自动化设备构成。

4、站控层、间隔层网络是连接站控层设备和间隔层设备、站控层内以及间隔层内不同设备的网络，并实现站控层和间隔层之间、站控层内以及间隔层内不同设备之间的信息交互。

5、过程层网络是连接间隔层设备和过程层设备、间隔层内以及过程层内不同设备的网络，并实现间隔层和过程层之间、间隔层内以及过程层内不同设备之间的信息交互。

6、智能变电站的网络应采用传输速率为100Mbp或更高的以太网，满足变电站数据交互的实时性和可靠性要求。

7、智能变电站自动化系统网络在逻辑结构上可分成站控层网络、间隔层网络和过程层网络，物理结构上宜分成站控层/间隔层网络和过程层网络。

8、智能变电站的站控层、间隔层网络和过程层网络宜独立组网，不同网络之间应在物理上相互独立。

9、智能变电站网络应具备网络风暴抑制功能、具备“故障弱化”的特性，即具有一定的容错能力，单点故障不能影响整个网络的正常工作。

10、智能变电站网络应具备通信工况、网络流量等指标的监视功能。

12、过程层网络设计必须满足GB/T14285继电保护选择性、速动性、灵敏性、可靠性的要求。

13、站控层、间隔层MMS信息主要用于间隔层设备与站控层设备间通信，应具备间隔层设备支持的全部功能，其内容应包含四遥信息及故障录波报告信息。

14、MMS报文采用请求/响应、总召、周期报告上送、突发报告上送、文件传输等服务形式；站控层MMS信息应在站控层、间隔层网络传输。

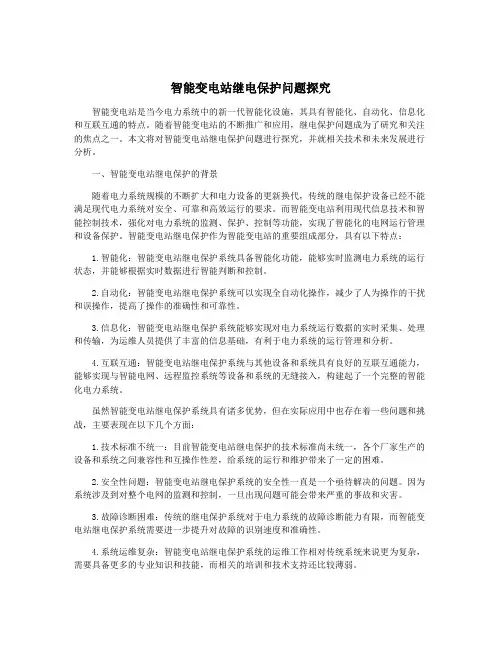

智能变电站继电保护问题探究智能变电站是当今电力系统中的新一代智能化设施，其具有智能化、自动化、信息化和互联互通的特点。

随着智能变电站的不断推广和应用，继电保护问题成为了研究和关注的焦点之一。

本文将对智能变电站继电保护问题进行探究，并就相关技术和未来发展进行分析。

一、智能变电站继电保护的背景随着电力系统规模的不断扩大和电力设备的更新换代，传统的继电保护设备已经不能满足现代电力系统对安全、可靠和高效运行的要求。

而智能变电站利用现代信息技术和智能控制技术，强化对电力系统的监测、保护、控制等功能，实现了智能化的电网运行管理和设备保护。

智能变电站继电保护作为智能变电站的重要组成部分，具有以下特点：1.智能化：智能变电站继电保护系统具备智能化功能，能够实时监测电力系统的运行状态，并能够根据实时数据进行智能判断和控制。

2.自动化：智能变电站继电保护系统可以实现全自动化操作，减少了人为操作的干扰和误操作，提高了操作的准确性和可靠性。

3.信息化：智能变电站继电保护系统能够实现对电力系统运行数据的实时采集、处理和传输，为运维人员提供了丰富的信息基础，有利于电力系统的运行管理和分析。

4.互联互通：智能变电站继电保护系统与其他设备和系统具有良好的互联互通能力，能够实现与智能电网、远程监控系统等设备和系统的无缝接入，构建起了一个完整的智能化电力系统。

虽然智能变电站继电保护系统具有诸多优势，但在实际应用中也存在着一些问题和挑战，主要表现在以下几个方面：1.技术标准不统一：目前智能变电站继电保护的技术标准尚未统一，各个厂家生产的设备和系统之间兼容性和互操作性差，给系统的运行和维护带来了一定的困难。

2.安全性问题：智能变电站继电保护系统的安全性一直是一个亟待解决的问题。

因为系统涉及到对整个电网的监测和控制，一旦出现问题可能会带来严重的事故和灾害。

3.故障诊断困难：传统的继电保护系统对于电力系统的故障诊断能力有限，而智能变电站继电保护系统需要进一步提升对故障的识别速度和准确性。

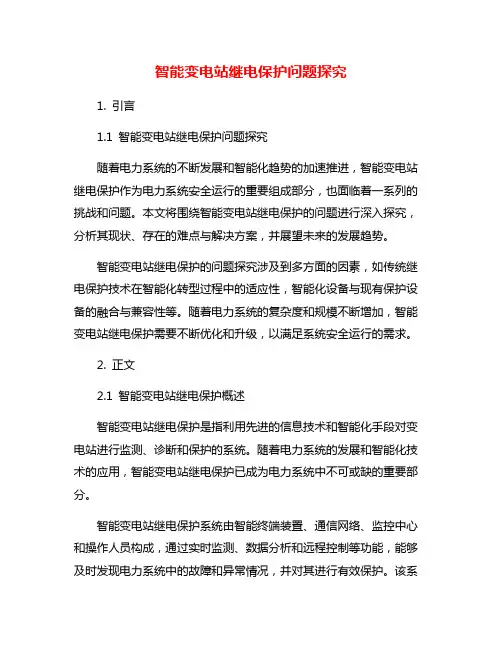

智能变电站继电保护问题探究1. 引言1.1 智能变电站继电保护问题探究随着电力系统的不断发展和智能化趋势的加速推进，智能变电站继电保护作为电力系统安全运行的重要组成部分，也面临着一系列的挑战和问题。

本文将围绕智能变电站继电保护的问题进行深入探究，分析其现状、存在的难点与解决方案，并展望未来的发展趋势。

智能变电站继电保护的问题探究涉及到多方面的因素，如传统继电保护技术在智能化转型过程中的适应性，智能化设备与现有保护设备的融合与兼容性等。

随着电力系统的复杂度和规模不断增加，智能变电站继电保护需要不断优化和升级，以满足系统安全运行的需求。

2. 正文2.1 智能变电站继电保护概述智能变电站继电保护是指利用先进的信息技术和智能化手段对变电站进行监测、诊断和保护的系统。

随着电力系统的发展和智能化技术的应用，智能变电站继电保护已成为电力系统中不可或缺的重要部分。

智能变电站继电保护系统由智能终端装置、通信网络、监控中心和操作人员构成，通过实时监测、数据分析和远程控制等功能，能够及时发现电力系统中的故障和异常情况，并对其进行有效保护。

该系统具有响应速度快、保护准确性高、自动化程度高等优点，能够有效提高电力系统的安全性和稳定性。

智能变电站继电保护系统主要包括故障检测、故障定位、故障隔离和故障消除等功能。

通过对电力系统的实时监测和分析，系统能够及时准确地判断故障类型和位置，确保电力系统在故障发生时能够快速、准确地进行保护动作，保障电网的安全稳定运行。

2.2 智能变电站继电保护技术智能变电站继电保护技术是指利用先进的数字化、智能化技术对电力系统进行监测、测量、分析和控制，以保护电力设备和系统的安全稳定运行。

智能变电站继电保护技术主要包括以下几个方面：1. 数字化继电保护装置：采用数字化继电保护装置可以实现高精度的保护功能，提高了系统的保护性能和可靠性。

数字化继电保护装置具有自动检测、自动校准、自动故障录波等功能，大大提高了故障处理的效率。

一、选择题1、我国数字化变电站标准采用的电力行业标准是：（）。

正确答案：（C）A、IEC-60870B、IEC-61850C、DL/T 860D、以上都不正确2、LD指的是（）。

正确答案：（A）A、逻辑设备B、逻辑节点C、数据对象D、数据属性3、LN指的是（）。

正确答案：（B）A、逻辑设备B、逻辑节点C、数据对象D、数据属性4、DO指的是（）。

正确答案：（C）A、逻辑设备B、逻辑节点C、数据对象D、数据属性5、DA指的是（）。

正确答案：（D）A、逻辑设备B、逻辑节点C、数据对象D、数据属性6、GOOSE报文可用于传输：（）。

正确答案：（D ）A、单位置信号B、双位置信号C、模拟量浮点信息D、以上均可以7、数字化变电站中采样值传输表示为：（）。

正确答案：（C）A、GOOSEB、MMSC、SVD、SNTP8、数字化变电站中保护跳闸信号采用（）传输。

正确答案：（A）A、GOOSEB、MMSC、SVD、SNTP9、数字化变电站中保护装置与监控系统的通信采用（）传输。

正确答案：（B）A、GOOSEB、MMSC、SVD、SNTP10、数字化变电站中变电站配置描述文件简称是：（）。

正确答案：（C）A、ICDB、CIDC、SCDD、SSD11、数字化变电站中IED能力描述文件简称是：（）。

正确答案：（A）A、ICDB、CIDC、SCDD、SSD12、数字化变电站中IED实例配置文件简称是：（）。

正确答案：（B）A、ICDB、CIDC、SCDD、SSD13、在IEC61850标准中逻辑节点XCBR的含义是：（）。

正确答案：（C）A、闸刀B、压板C、断路器D、地刀14、在IEC61850标准中逻辑节点PDIS的含义是：（）。

正确答案：（B）A、过电流保护B、距离保护C、差动保护D、零序电流保护15、IEC61850标准在定义逻辑节点中，凡是以P开头的逻辑节点的含义是：（）。

正确答案：（C）A、自动控制B、系统逻辑节点C、保护D、其它装置16、在站控层后台机发现如：“熊#1主变低压侧测控装置：1#主变低压侧501Ia遥测越变化率下限，越限值：2538.226A”报文时，保护人员应( B )A、与自己工作无关，不关注B、结合该站运行方式，分析缺陷出现原因，再查看网络分析仪进行确认C、直接查看该时段网络分析仪报文17、智能变电站定期检验或技术改造难题在于（ A ）A、安全措施、联跳回路功能实现B、安全措施、保护装置功能实现C、本间隔二次回路功能实现18、关于母联充电启动失灵回路说法正确的是（ A ）A、母联启动失灵回路由母联保护动作接点串失灵屏母联电流接点组成，且该保护动作必须投入失灵保护压板B、母联启动失灵回路由母联保护动作接点串失灵屏母联电流接点组成，且该保护动作必须投入母差保护压板C、母联启动失灵回路由母联跳位接点串失灵屏母联电流接点组成，且该保护动作必须投入母差保护压板D、母联启动失灵回路由母联跳位接点串失灵屏母联电流接点组成，且该保护动作必须投入失灵保护压板19、传输各种帧长的数据时交换机固有延时应（小于10μs）。

继电保护多选考试题含参考答案一、多选题（共100题，每题1分，共100分）1、电流互感器常用的接线方式有(____)。

A、$星形接线$B、$开口三角型接线C、单相接线$D、$不完全星型接线$正确答案：ACD2、充电装置交流总开关跳闸的主要原因包括(____)。

A、$模块内部短路$B、交流进线短路$C、$蓄电池故障$D、$监控装置故障正确答案：AB3、智能变电站的500kV线路保护装置应能同时接入以下（）MU的输出接口。

A、线路保护电压 MUB、500kV母线电压MUC、中断路器电流 MUD、边断路器电流 MU正确答案：ACD4、配置断路器失灵保护的原因有(____)。

A、220kV及以上系统相邻元件后备保护灵敏度不够$B、$220kV及以上系统相邻元件动作延时不能满足系统稳定的需要$C、$断路器因各种原因拒动，必须依靠本地设置断路器失灵保护在较短延时内切除失灵断路器的相关元件以隔离故障$D、$快速切除线路故障的需要正确答案：ABC5、测控装置的遥测数据应带品质位，具备转发DL/T 860.92采样值报文的（）品质功能A、无效B、失步C、检修D、取代正确答案：ABC6、智能变电站关于二次系统检修的变化之处有（）A、$合并单元输出数据带有品质，不使用错误数据，无需二次回路接线检查$B、$现场不存在回路电阻问题，无需测试回路电阻$C、$光纤通讯没有接地的可能，减轻了现场查接地的工作量D、现场无需校验电流或电压互感器的极性，极性由安装位置决定$正确答案：ABCD7、可控硅触发脉冲不正确的选项（）。

A、上升沿和下降沿陡度无要求，只要有触发脉冲就可以正常工作B、上升沿要陡C、下降沿要陡D、波形无严格要求正确答案：ACD8、某保护班组对某3/2接线的500kV变电站线路保护及开关保护进行定期校验，在整组传动试验之前，对线路保护及开关保护装置的检查及校验无异常。

在做开关重合闸整组传动试验过程中，模拟线路单相瞬时接地，距离1段动作，发现开关重合不成功。

国网继电保护专业考试题库（完整版）单选题1.智能变电站继电保护装置的采样输入接口数据采样频率宜为（）。

A、80kHzB、400kHzC、40kHzD、4kHz答案：D2.当电压互感器二次采用B相接地时（）。

A、在B相回路中不应装设熔断器或快速开关B、应在接地点与电压继电器之间装设熔断器或快速开关C、应在电压互感器二次出口与接地点之间装设熔断器或快速开关答案：C3.智能变电站SV组网连接方式且合并单元接收外同步的情况下，多间隔合并单元采样值采用()实现同步。

A、采样计数器同步B、插值同步C、外接同步信号同步D、不需要同步答案：A4.()文件为变电站一次系统的描述文件，主要信息包括一次系统的单线图、一次设备的逻辑节点、逻辑节点的类型定义等。

B、SSDC、SCDD、CID答案：B5.当小接地系统中发生单相金属性接地时，中性点对地电压为（）。

A、UφB、-UφC、0D、Uφ答案：B6.若装置处于检修状态，品质Quality的()位被置TRUE。

A、validityB、sourceC、testD、operatorBlocked答案：C7.有源GIS电子式互感器中传感电压的感应元件多为()。

A、罗氏线圈B、低功率线圈C、取能线圈D、电容分压环8.采用IEC61850-9-2点对点模式的智能变电站，若仅合并单元投检修将对线路差动保护产生的影响有()(假定保护线路差动保护只与间隔合并单元通信)。

A、差动保护闭锁，后备保护开放B、所有保护闭锁C、所有保护开放D、差动保护开放，后备保护闭锁答案：B9.线路保护的纵联通道采用()逻辑节点建立模型。

A、PDjFB、PDISC、PSCHD、PTOC答案：C10.下列说法()是正确的。

A、空芯线圈的输出信号是被测电流的微分B、空芯线圈的输出信号是被测电流的积分C、空芯线圈的输出信号与被测电流成正比D、空芯线圈的输出信号与被测电流成反比答案：A11.对于自辐变压器的接地保护，当有选择性要求时应装设：(）。

电力系统继电保护问答1．什么是继电保护装置?答：当电力系统中的电力元件(如发电机、线路等)或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备，一般通称为继电保护装置。

2．继电保护在电力系统中的任务是什么?答：继电保护的基本任务：(1)当被保护的电力系统元件发生故障时，应该由该元件的继电保护装置迅速准确地给脱离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开，以最大限度地减少对电力系统元件本身的损坏，降低对电力系统安全供电的影响，并满足电力系统的某些特定要求(如保持电力系统的暂态稳定性等)。

(2)反应电气设备的不正常工作情况，并根据不正常工作情况和设备运行维护条件的不同(例如有无经常值班人员)发出信号，以便值班人员进行处理，或由装置自动地进行调整，或将那些继续运行会引起事故的电气设备予以切除。

反应不正常工作情况的继电保护装置允许带一定的延时动作。

3．简述继电保护的基本原理和构成方式。

答：继电保护主要利用电力系统中元件发生短路或异常情况时的电气量(电流、电压、功率、频率等)的变化，构成继电保护动作的原理，也有其他的物理量，如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。

大多数情况下，不管反应哪种物理量，继电保护装置都包括测量部分(和定值调整部分)、逻辑部分、执行部分。

4．电力系统对继电保护的基本要求是什么?答：继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求：这四“性”之间紧密联系，既矛盾又统一。

(1)可靠性是指保护该动体时应可靠动作。

不该动作时应可靠不动作。

可靠性是对继电保护装置性能的最根本的要求。

(2)选择性是指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备保护、线路保护或断路器失灵保护切除故障。

智能变电站继电保护普考试题（一）姓名工作单位一、填空题（25题，每空1分，共25分。

）1.保护装置应由独立的（直流/直流）变换器供电。

直流电压消失时，装置不应误动。

2.直流电源纹波系数（≤5%）时，保护装置应正确工作。

3.智能终端具备跳/合闸命令输出的监测功能。

当智能终端接收到跳闸命令后，应通过(GOOSE网)发出收到跳令的报文。

4.保护装置零序电压应采用（自产零序电压）。

5.智能变电站内，除纵联保护通道外，应采用（多模）光纤，采用无金属、阻燃、防鼠咬的光缆。

6.保护装置应按MU设置“SV接收”软压板。

当保护装置检修压板和MU上送的检修数据品质位不一致时，保护装置应报警并闭锁相关保护；“SV接收”压板退出后，相应采样值显示为（0），不应发SV品质报警信息。

7.电子式互感器的采集单元（A/D采样回路）、合并单元（MU）、保护装置、光纤连接、智能终端、过程层网络交换机等设备任一元件损坏时应告警，除（出口继电器）外，不应引起保护误动作跳闸。

8.保护装置上送站控层数据所带的时标，应采用（标准零时区），不应采用当地时区，人机界面应采用当地时区。

9.保护装置应支持不小于（16）个客户端的TCP/IP访问连接，应支持不小于（12）个报告实例。

10.电子式互感器两路独立采样数据的幅值差不应大于实际输入量幅值的（2.5%）（或0.02I n/0.02U n）。

11.MU时钟同步信号从无到有变化过程中，其采样周期调整步长应不大于（1μs）。

12.MU应实现采集器间的采样同步功能，外部同步时钟信号消失后，至少应满足10min内(4μs）同步精度要求。

13.开入动作电压应在额定直流电源电压的55%～70%范围内，可选择单开入或双位置开入，输出均采用(双位置)。

14.智能终端应具备接收IRIG-B码或PPS时钟同步信号功能，装置的对时精度误差应不大于(±1ms)。

15.接入两段及以上母线电压的母线电压MU，电压并列功能宜由(母线电压MU)实现；通过GOOSE网络获取母联（分段）断路器、刀闸位置信息，实现电压并列功能。

第二章单选题1.时间同步系统中时间保持单元的时钟准确度应优于（）。

A.1×10-8B.7×10-8C.1×10-7D.7×10-7答案：（B）2.通常GPS装置中同步信号IRIG-B（AC）码可以有（）电接口类型。

A.TTLB.RS-485C.20mA电流环D.AC调制答案：（D）3.用于高质量地传输GPS装置中TTL电平信号的同轴电缆，传输距离最大为（）米。

A.10B.15C.30D.50答案：（A）4.空接点脉冲信号,如1PPS,1PPM,1PPH,在选用合适的控制电缆传输信号时,其实际传输距离≤()。

A.10B.50C.100D.500答案：（D）5.主时钟应能同时接收至少两种外部基准信号，其中一种应为()时间基准信号。

A.脉冲B.电平C.无线D.串行口答案：（C）6.智能变电站现场常用时钟的同步方式不包括()。

A PPSB IRIG-BC IEEE1588D PPM答案：（D）7.合并单元单元在外部同步时钟信号消失后，至少能在（）内继续满足4μS的同步精度要求。

A.2minB.5minC.10minD.20min8.能保证数据在发送端与接收端之间可靠传输的是OSI的（）？A.数据链路层B.网络层C.传输层D.会话层答案：（C）9.在OSI参考模型中，以下关于传输层描述错误的是（）。

A.确保数据可靠.顺序.无差错地从发送主机传输到接受主机，同时进行流量控制B.按照网路能够处理数据包的最大尺寸，发送方主机的传输层将较长的报文进行分割，生成较小的数据段C.对每个数据段安排一个序列号，以便数据段到达接收方传输层时，能按照序列号以正确的顺序进行重组D.判断通信是否被中断，以及中断后决定从何处重新发送答案：（D）10.OSI参考模型的物理层中没有定义（）。

A.硬件地址B.位传输C.电平D.物理接口答案：（A）11.IEC61850标准使用OSI的应用专规（A-Profile）和传输专规（T-Profile）来描述不同的通信栈。

简短继电保护常见问答题问答题1、继电保护装置的作用是什么？答:当被保护元件发生故障时，自动、迅速、有选择地将故障从电力系统切除，以保证其余部分恢复正常运行，并使故障元件免于继续受损害。

当被保护元件发生异常运行状态时，经一定延时动作于信号，以使值班人员采取措施。

2、继电保护按反应故障和按其功用的不同可分为哪些类型？答:(1)按反应故障可分为：相间短路保护，接地短路保护，匝间短路保护，失磁保护等。

(2)按其功用可分为：主保护、后备保护、辅助保护。

3、何谓主保护、后备保护和辅助保护？答:(1)能反应整个保护元件上的故障，并能以最短延时有选择地切除故障的保护称为主保护。

(2)主保护或其断路器拒动时，由于切除故障的保护称为后备保护。

(3)为补充主保护和后备保护的不足而增设的比较简单的保护称为辅助保护。

4、继电保护装置由哪些部分组成？答：继电保护装置由测量部分、逻辑部分和执行部分组成。

5、何谓电流互感器10％误差特性曲线？答:10％误差曲线是指电流误差10％，角度误差不超过7°时，电流互感器的一次电流倍数和允许负荷阻抗之间的关系曲线。

6、怎样用10％误差曲线校验电流互感器？答:(1)根据接线方式，确定负荷阻抗计算；(2)根据保护装置类型和相应的一次电流最大值，计算电流倍数；(3)由已知的10％曲线，查出允许负荷阻抗；(4)按允许负荷阻抗与计算阻抗比较，计算值应小于允许值，否则应采用措施，使之满足要求。

7、保护装置常用的变换器有什么作用？答:（1）按保护的要求进行电气量的变换与综合；（2）将保护设备的强电二次回路与保护的弱电回路隔离；(3)在变换器中设立屏蔽层，提高保护抗干扰能力；（4）用于定值调整。

8、用哪些方法可以调整电磁型电流继电器定值？答：调整动作电流可采用：（1）改变线圈连接方式；（2）改变弹簧反作用力；（3）改变舌片起始位置。

9、信号继电器有何作用？答：装置动作的信号指示并接通声光信号回路。

智能变电站继电保护题库第一章判断题1．智能变电站的二次电压并列功能在母线合并单元中实现。

2．智能变电站内智能终端按双重化配置时，分别对应于两个跳闸线圈，具有分相跳闸功能；其合闸命令输出则并接至合闸线圈。

3．对于500kV智能变电站边断路器保护，当重合闸需要检同期功能时，采用母线电压合并单元接入相应间隔电压合并单元的方式接入母线电压，不考虑中断路器检同期。

4．任意两台智能电子设备之间的数据传输路由不应超过4个交换机。

当采用级联方式时，允许短时丢失数据。

5．智能变电站内双重化配置的两套保护电压、电流采样值应分别取自相互独立的合并单元。

6．双重化配置保护使用的GOOSE（SV）网络应遵循相互独立的原则，当一个网络异常或退出时不应影响另一个网络的运行。

7．智能变电站要求光波长1310nm光纤的光纤发送功率为-20dBm ~-14dBm，光接收灵敏度为-31dBm ~-14dBm。

8．智能变电站中GOOSE开入软压板除双母线和单母线接线外启动失灵、失灵联跳开入软压板既可设在接收端，也可设在发送端。

9．有些电子式电流互感器是由线路电流提供电源。

这种互感器电源的建立需要在一次电流接通后迟延一定时间。

此延时称为“唤醒时间”。

在此延时期间，电子式电流互感器的输出为零。

10．唤醒电流是指唤醒电子式电流互感器所需的最小一次电流方均根值。

11．温度变化将不会影响光电效应原理中互感器的准确度。

12．长期大功率激光供能影响光器件的寿命，从而影响罗氏线圈原理中电子式互感器的准确度。

13．合并单元的时钟输入只能是光信号。

14．用于双重化保护的电子式互感器，其两个采样系统应由不同的电源供电并与相应保护装置使用同一直流电源。

15．电子式互感器采样数据的品质标志应实时反映自检状态，不应附加任何延时或展宽。

16．现场检修工作时，SV采样值网络与GOOSE网络可以联调。

17．GOOSE跳闸必须采用点对点直接跳闸方式。

18．220kV智能变电站线路保护，用于检同期的母线电压一般由母线合并单元点对点通过间隔合并单元转接给各间隔保护装置。

智能设备的缺陷分级参照变电站常规设备，缺陷分为（ 危急 ）、（严重 ）、（一般缺陷）。

智能变电站继电保护装置异常时，可按（一次设备停电）、（保护装置停用）、（保护不需停用）三种方式进行处理。

保护不需停用的异常有（ 人机对话插件异常）、（打印机不能正常工作）等。

双套配置合并单元之一异常时， 应退出（关联保护 ）。

双套配置合并单元均异常时，应（ 将其间隔一次设备停电 ）。

继电保护专业在智能变电站运行管理的三个范围是（专业管理范围）、（专业介入范围）、（ 专业了解范围）。

智能终端至少提供（ 1 ）组闸接点和（ 1 ）组合闸接点。

智能终端的动作时间不应大于（ 7ms ）秒。

两套保护的跳闸回路应与两个智能终端（分别一一对应 ）。

双重化配置的智能终端应与断路器的（ 两个跳闸线圈 ）分别一一对应。

断路器宜采用单套合闸线圈，双重化配置的智能终端通过（ 并接合闸线圈 ）的方式实现。

双重化配置的线路纵联保护应配置（两套独立）的通信设备（含复用管弦通道、独立纤芯、载波通道及加工设备等）两套通信设备应使用（ 两套独立 ）的直流电源。

双重化配置的保护及其相关设备（电子式互感器、合并单元、智能终端、网络设备、跳闸线圈）的直流电源应（ 一一对应 ）。

双重化配置的保护及其相关设备（电子式互感器、（ 合并单元 ）、智能终端、（ 网络设备 ）、跳闸线圈）的直流电源应一一对应。

双重化配置的保护装置应采用（ 主、后一体化 ）的保护装置继电保护装置除（检修压板）外，其余均采用软压板。

TV并列、双母线电压切换功能由（合并单元）实现。

220kV及以上电压等级系统故障录波器采集单元应（双重化）配置。

220kV系统双母线接线应配置（ 双重化、专用 ）的母联保护。

智能站线路保护重合闸方式有（单重）、三重、（禁止）、停用网络分析仪暂态录波单元数字式交流量宜为（ 96 ）路，开关量宜为（256 ）路。

为实现线路故障的精确定位，对于大于（80）kM的长线路应配置专用的故障测距装置。

关于智能变电站继电保护问题探讨能源的供应是保证经济和社会发展的重要保障，其中电能就是重要的能源。

电力工业的发展对于经济影响是非常大的，所以近年来，电力工业也在不断的使用新的技术进行改造，其中智能电网的提出就是具有突破性意义的。

智能电网逐渐成为国家电网建设的中心。

标签：智能变电站；继电保护；问题智能电网是一种现代的电网，它将信息化和先进的科学技术相结合，成为了一种现代化的输配电系统。

智能电网的发展将慢慢取代原有的输电系统，使电网逐渐成为一个节能、环保和高效稳定的现代化电网。

智能变电站就是智能电网中重要的组成部分，在智能变电站发展的过程中，继电保护得到了很大的发展，继电保护对于电力系统的正常运行是非常重要的，在智能变电站发展的过程中，一定要重视在继电保护方面出现的问题，保证电力系统的正常运行。

1 智能变电站的概述智能的变电站是相比较原有的变电站而言的，智能变电站可以实现信息采集、控制以及监测的自动完成，要想自动完成这些事情就需要使用先进的技术，在使用先进技术的时候，还要重视节能环保。

在智能变电站的建设时，要以信息数字化和通信平台网络化作为基础，根據实际工作的需要对电网进行实时的控制和调节，在进行控制和调节以前可以对数据进行充分的分析，使得信息可以共享。

智能变电站在运行的时候，会表现出来很多的特点。

1.1 一次设备的智能化，在进行智能变电站的建设时，一次设备智能化是建设的基础，但是到目前为止，并没有真正实现一次设备的智能化。

在智能变电站建设的过程中，使用的是常规的一次设备和智能化的组件相结合在一起的一次设备，使得以往的常规设备逐渐实现了智能化，在变电站工作的时候已经逐渐形成了数字化的模式。

在智能变电站运行的时候，变电站与一次设备的连接已经完全实现了网络高速传播。

在这个过程中，已经逐渐形成了信息数据共享，在传输数据的过程中已经摒弃了使用电缆连接的方式进行传播的模式，在传播的时候已经使用了网络。

为了提高继电保护的可靠性，要避免使用人工直接接触的方式来进行通讯。

智能变电站继电保护常见问题分析摘要：随着经济的发展、社会的进步、科技和信息化水平的不断提高以及全球资源和环境问题的日益突出，电网发展面临着新的机遇与挑战。

智能变电站作为智能电网的组成部分，在提高资源优化配置、改善能源结构、提高电能质量和供电可靠性以及促进经济社会的可持续发展等方面都发挥着举足轻重的作用，成为下一代变电站发展的新趋势。

继电保护作为变电站的重要组成部分，是变电站管理工作的重点和难点，也是变电站故障发生的“高频点”。

本文通过对智能变电站继电保护常见问题进行研究分析，并提出相关继电保护可靠性策略。

关键词：智能变电站；继电保护；问题一、智能变电站概述相较于传统常规变电站，智能变电站简化了二次接线，用少量光纤替代了大量电缆；提升了测量精度，使得数字信号传输和处理无附加误差；提高了信息传输的可靠性，解决了光纤通信无电磁兼容等问题；通过采用电子式互感器，一、二次设备间无电联系，使得一次设备电磁干扰不会传输到集控室；二次设备可灵活布置，小型化、标准化、集成化程度更高，有效减小变电站集控室面积，使土地资源得到充分有效利用。

因此，建设节能、环保、高效、可靠、稳定、安全的现代化电网已经成为下一代变电站发展的新趋势。

目前，国家电网已将智能变电站作为推广工作之一。

根据国家电网相关规划，智能变电站将成为新建变电站的主流趋势，不久的将来会迎来爆发式增长。

智能变电站是采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。

变电站的智能化是一个不断发展的过程，就目前技术发展现状而言，智能变电站是由电子式互感器、智能化开关等智能化一次设备、网络化二次设备分层构建，建立在IEC 61850通信规范基础上，能够实现变电站内智能电气设备间信息共享和互操作的现代化变电站。
