清华大学课件汽车构造I发动机管理系统
- 格式:ppt
- 大小:12.16 MB
- 文档页数:56
汽车构造Ⅰ(4)赵雨东清华大学汽车工程系主要内容和学时安排汽车发动机工作原理及总体构造(5学时)机体组及曲柄连杆机构(5学时)配气机构(4学时)汽油机供给系统(6学时)汽油机点火系统(3学时)柴油机供给系统(4学时)发动机冷却系统(2学时)发动机润滑系统(2学时)发动机起动系统(1学时)机体组及曲柄连杆机构概述机体组活塞连杆组曲轴飞轮组平衡机构轴瓦活塞连杆组—组成连杆螺栓连杆盖活塞活塞活塞环活塞销连杆连杆盖连杆轴瓦活塞环活塞销连杆连杆轴瓦活塞连杆组—活塞(1)功用顶部组成燃烧室;承受气体压力,实现对外作功工作条件高温、高压、高速、润滑条件差要求强度和刚度好;耐高温、耐高压、耐磨;重量轻;导热性能好材料高强度铝合金;合金铸铁结构顶部:平顶;凹顶;凸顶头部:安装活塞环,密封、传热、刮油裙部:导向、承受侧压力、安装活塞销活塞连杆组—活塞(2)气门凹坑燃烧室凹坑头部裙部活塞销孔活塞顶气环槽油环槽活塞连杆组—活塞(3)汽油机活塞顶部活塞顶部形状与燃烧室形状及压缩比有关平顶受热面积小,加工简单凹顶凸顶活塞连杆组—活塞(4)汽油机活塞顶部平顶凹顶设置形状不规则底浅碗形凹坑,调节压缩比或组成结构紧凑的多球形燃烧室。
凸顶活塞连杆组—活塞(5)汽油机活塞顶部平顶凹顶凸顶不改变缸盖结构的情况下增大压缩比;增强挤流(缸内直喷汽油机))活塞连杆组—活塞(6)预燃室燃烧室预燃室燃烧室柴油机活塞顶部 分隔式燃烧室活塞连杆组—活塞(7)柴油机活塞顶部直喷式燃烧室活塞连杆组—活塞(8)活塞头部过渡圆角-传热应足够大,以减少热流阻力,便于热量从活塞顶经活塞环传给气缸壁,使活塞顶部温度不致于过高。
隔热槽耐热护圈纤维增强合金由活塞顶到气圆环活塞连杆组—活塞(9)活塞头部过渡圆角-传热隔热槽隔断由活塞顶传向第一道活塞环的热流,使部分热量由第二、第三活塞环传出,减轻第一道活塞环的热负荷,防止活塞环粘结耐热护圈热流隔热槽纤维增强合金圆环活塞连杆组—活塞(10)活塞头部过渡圆角-传热隔热槽耐热护圈增强环槽的耐磨性,或保护燃烧室喉口不致因为过热而开裂。
汽车构造Ⅰ(2)赵雨东清华大学汽车工程系主要内容和学时安排汽车发动机工作原理及总体构造(5学时)机体组及曲柄连杆机构(5学时)配气机构(4学时)汽油机供给系统(6学时)汽油机点火系统(3学时)柴油机供给系统(4学时)发动机冷却系统(2学时)发动机润滑系统(2学时)发动机起动系统(1学时)汽车发动机工作原理及总体构造汽车发动机的分类发动机的基本构造及常用术语发动机工作原理发动机的总体构造发动机的主要性能指标与特性内燃机产品名称和型号编制规则进气行程(Intake)进气门打开,排气门关闭,活塞从上止点向下止点运动;气缸容积逐渐增大,气缸内形成一定真空度,空气和汽油的混合物被吸入气缸,在气缸内进一步混合形成可燃混合气。
进气终了时,气缸内气体压力约为0.08~0.09 MPa,温度达到320~380 K。
进气门和排气门都关闭,活塞从下止点向上止点运动;气缸容积逐渐变小,气缸内混合气被压缩,其压力和温度同时升高。
压缩终了时,可燃混合气压力可达0.8~1.5 MPa,温度可达600~750 K。
采用大压缩比,可提高压缩终了时气缸内的压力和温度,从而加快燃烧速度,提高发动机热效率。
但太大容易引起“爆震”。
一般ε=7~10.5作功行程(Power/Expansion)压缩行程结束时,火花塞产生电火花,点燃可燃混合气,火焰迅速传遍整个燃烧室,并放出大量热能;燃烧气体体积膨胀,压力、温度升高;气体压力推动活塞从上止点运动到下止点,并通过连杆推动曲轴旋转作功。
此时,进排气门仍然关闭。
燃烧最高压力可达3~6.5 MPa,最高温度可达2200~2800 K。
作功终了时,气体压力降低到0.35~0.5 MPa,气体温度降低到1200~1500K。
排气行程(Exhaust)进气门关闭,排气门开启;活塞从下止点向上止点运动。
膨胀过后的废气在其自身剩余压力和在活塞的推动下,经排气门排出气缸。
排气行程结束后,残留在燃烧室内的少量废气称为残余废气。

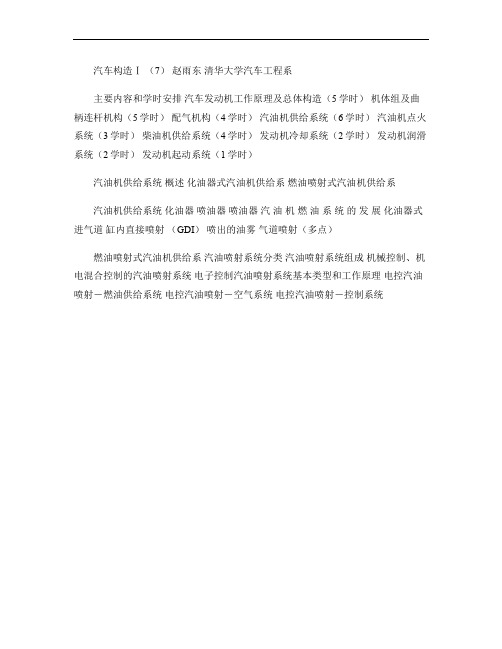

汽车构造Ⅰ(7)赵雨东清华大学汽车工程系
主要内容和学时安排汽车发动机工作原理及总体构造(5学时)机体组及曲柄连杆机构(5学时)配气机构(4学时)汽油机供给系统(6学时)汽油机点火系统(3学时)柴油机供给系统(4学时)发动机冷却系统(2学时)发动机润滑系统(2学时)发动机起动系统(1学时)
汽油机供给系统概述化油器式汽油机供给系燃油喷射式汽油机供给系
汽油机供给系统化油器喷油器喷油器汽油机燃油系统的发展化油器式进气道缸内直接喷射(GDI)喷出的油雾气道喷射(多点)
燃油喷射式汽油机供给系汽油喷射系统分类汽油喷射系统组成机械控制、机电混合控制的汽油喷射系统电子控制汽油喷射系统基本类型和工作原理电控汽油喷射-燃油供给系统电控汽油喷射-空气系统电控汽油喷射-控制系统。
汽车构造Ⅰ(2)赵雨东清华大学汽车工程系主要内容和学时安排汽车发动机工作原理及总体构造(5学时)机体组及曲柄连杆机构(5学时)配气机构(4学时)汽油机供给系统(6学时)汽油机点火系统(3学时)柴油机供给系统(4学时)发动机冷却系统(2学时)发动机润滑系统(2学时)发动机起动系统(1学时)汽车发动机工作原理及总体构造汽车发动机的分类发动机的基本构造及常用术语发动机工作原理发动机的总体构造发动机的主要性能指标与特性内燃机产品名称和型号编制规则进气行程(Intake)进气门打开,排气门关闭,活塞从上止点向下止点运动;气缸容积逐渐增大,气缸内形成一定真空度,空气和汽油的混合物被吸入气缸,在气缸内进一步混合形成可燃混合气。
进气终了时,气缸内气体压力约为0.08~0.09 MPa,温度达到320~380 K。
进气门和排气门都关闭,活塞从下止点向上止点运动;气缸容积逐渐变小,气缸内混合气被压缩,其压力和温度同时升高。
压缩终了时,可燃混合气压力可达0.8~1.5 MPa,温度可达600~750 K。
采用大压缩比,可提高压缩终了时气缸内的压力和温度,从而加快燃烧速度,提高发动机热效率。
但太大容易引起“爆震”。
一般ε=7~10.5作功行程(Power/Expansion)压缩行程结束时,火花塞产生电火花,点燃可燃混合气,火焰迅速传遍整个燃烧室,并放出大量热能;燃烧气体体积膨胀,压力、温度升高;气体压力推动活塞从上止点运动到下止点,并通过连杆推动曲轴旋转作功。
此时,进排气门仍然关闭。
燃烧最高压力可达3~6.5 MPa,最高温度可达2200~2800 K。
作功终了时,气体压力降低到0.35~0.5 MPa,气体温度降低到1200~1500K。
排气行程(Exhaust)进气门关闭,排气门开启;活塞从下止点向上止点运动。
膨胀过后的废气在其自身剩余压力和在活塞的推动下,经排气门排出气缸。
排气行程结束后,残留在燃烧室内的少量废气称为残余废气。
