简介高压加热器除氧器

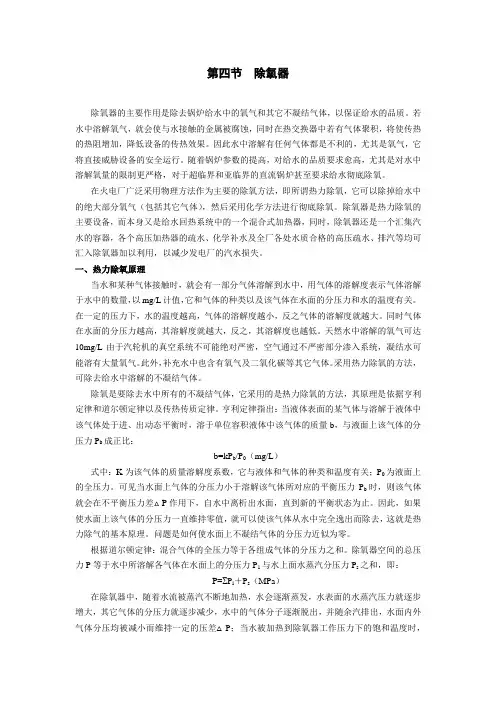

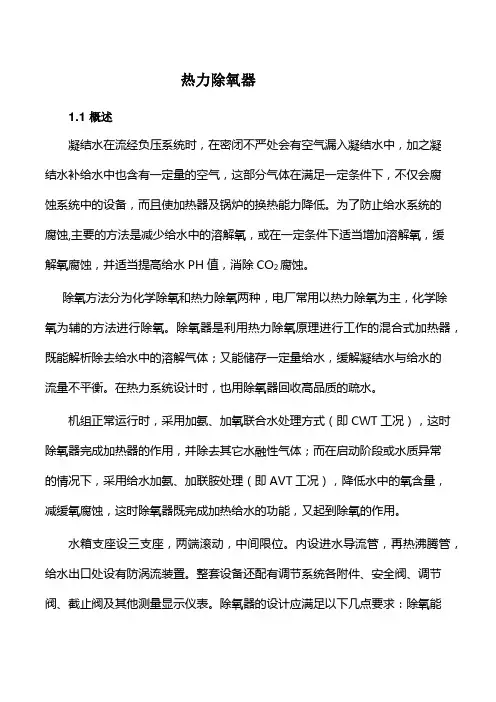

第四节除氧器除氧器的主要作用是除去锅炉给水中的氧气和其它不凝结气体，以保证给水的品质。

若水中溶解氧气，就会使与水接触的金属被腐蚀，同时在热交换器中若有气体聚积，将使传热的热阻增加，降低设备的传热效果。

因此水中溶解有任何气体都是不利的，尤其是氧气，它将直接威胁设备的安全运行。

随着锅炉参数的提高，对给水的品质要求愈高，尤其是对水中溶解氧量的限制更严格，对于超临界和亚临界的直流锅炉甚至要求给水彻底除氧。

在火电厂广泛采用物理方法作为主要的除氧方法，即所谓热力除氧，它可以除掉给水中的绝大部分氧气（包括其它气体），然后采用化学方法进行彻底除氧。

除氧器是热力除氧的主要设备，而本身又是给水回热系统中的一个混合式加热器，同时，除氧器还是一个汇集汽水的容器，各个高压加热器的疏水、化学补水及全厂各处水质合格的高压疏水、排汽等均可汇入除氧器加以利用，以减少发电厂的汽水损失。

一、热力除氧原理当水和某种气体接触时，就会有一部分气体溶解到水中，用气体的溶解度表示气体溶解于水中的数量，以mg/L计值，它和气体的种类以及该气体在水面的分压力和水的温度有关。

在一定的压力下，水的温度越高，气体的溶解度越小，反之气体的溶解度就越大。

同时气体在水面的分压力越高，其溶解度就越大，反之，其溶解度也越低。

天然水中溶解的氧气可达10mg/L由于汽轮机的真空系统不可能绝对严密，空气通过不严密部分渗入系统，凝结水可能溶有大量氧气。

此外，补充水中也含有氧气及二氧化碳等其它气体。

采用热力除氧的方法，可除去给水中溶解的不凝结气体。

除氧是要除去水中所有的不凝结气体，它采用的是热力除氧的方法，其原理是依据亨利定律和道尔顿定律以及传热传质定律。

亨利定律指出：当液体表面的某气体与溶解于液体中该气体处于进、出动态平衡时，溶于单位容积液体中该气体的质量b，与液面上该气体的分压力P b成正比：b=k P b/P0（mg/L）式中：K为该气体的质量溶解度系数，它与液体和气体的种类和温度有关；P0为液面上的全压力。

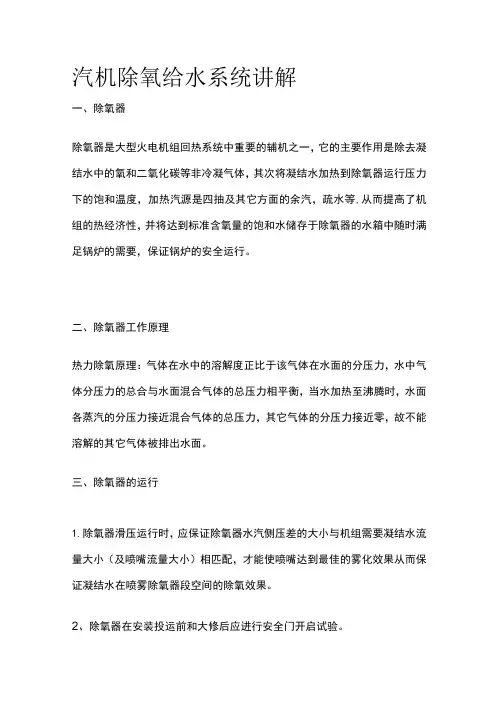

汽机除氧给水系统讲解一、除氧器除氧器是大型火电机组回热系统中重要的辅机之一，它的主要作用是除去凝结水中的氧和二氧化碳等非冷凝气体，其次将凝结水加热到除氧器运行压力下的饱和温度，加热汽源是四抽及其它方面的余汽，疏水等,从而提高了机组的热经济性，并将达到标准含氧量的饱和水储存于除氧器的水箱中随时满足锅炉的需要，保证锅炉的安全运行。

二、除氧器工作原理热力除氧原理：气体在水中的溶解度正比于该气体在水面的分压力，水中气体分压力的总合与水面混合气体的总压力相平衡，当水加热至沸腾时，水面各蒸汽的分压力接近混合气体的总压力，其它气体的分压力接近零，故不能溶解的其它气体被排出水面。

三、除氧器的运行1.除氧器滑压运行时，应保证除氧器水汽侧压差的大小与机组需要凝结水流量大小（及喷嘴流量大小）相匹配，才能使喷嘴达到最佳的雾化效果从而保证凝结水在喷雾除氧器段空间的除氧效果。

2、除氧器在安装投运前和大修后应进行安全门开启试验。

3、除氧器安装后投运、大修或长期停机后投运应对除氧系统进行除铁冲洗。

合格指标是：含铁量≤50μg∕l;悬浮物≤10μg∕L4、正常运行中的监视1）除氧器运行中应注意监视压力、温度要与机组运行工况相对应，温度变化率不能太大，压力不能超过额定值。

2）正常运行时，水位应投入自动，控制在正常范围之内。

3）正常运行时，辅助蒸汽供除氧器主、旁路压力控制投入自动，定值在0.147MPa。

4）正常运行时，溶氧量要合格，如含氧量超限，应调整除氧器电动排气门开度，使除氧器溶氧合格。

5）除氧器正常运行中应对就地水位计和远方水位计进行校核；对水位保护进行试3佥，保证其动作正常。

6）正常运行时应对各阀门、管道经常检查，不应有漏水、漏汽、汽水冲击振动等现象。

四、设备参数概述1.型式：卧式。

2、设计压力为：≥1.23MPa（g）;最高工作压力1.081MPa（a）r额定工作压力1.029MPa（a）β3、设计温度：≥392.2°C;最高工作温度368.7°C,额定工作温度362.1。

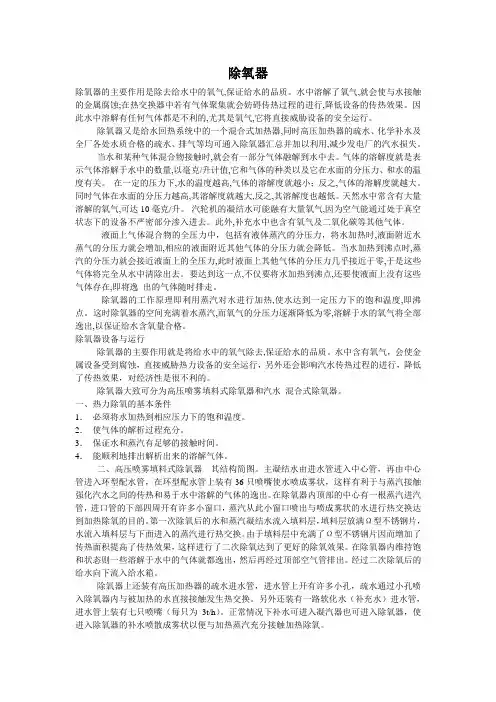

除氧器除氧器的主要作用是除去给水中的氧气,保证给水的品质。

水中溶解了氧气,就会使与水接触的金属腐蚀;在热交换器中若有气体聚集就会妨碍传热过程的进行,降低设备的传热效果。

因此水中溶解有任何气体都是不利的,尤其是氧气,它将直接威胁设备的安全运行。

除氧器又是给水回热系统中的一个混合式加热器,同时高压加热器的疏水、化学补水及全厂各处水质合格的疏水、排气等均可通入除氧器汇总并加以利用,减少发电厂的汽水损失。

当水和某种气体混合物接触时,就会有一部分气体融解到水中去。

气体的溶解度就是表示气体溶解于水中的数量,以毫克/升计值,它和气体的种类以及它在水面的分压力、和水的温度有关。

在一定的压力下,水的温度越高,气体的溶解度就越小；反之,气体的溶解度就越大。

同时气体在水面的分压力越高,其溶解度就越大,反之,其溶解度也越低。

天然水中常含有大量溶解的氧气,可达10毫克/升。

汽轮机的凝结水可能融有大量氧气,因为空气能通过处于真空状态下的设备不严密部分渗入进去。

此外,补充水中也含有氧气及二氧化碳等其他气体。

液面上气体混合物的全压力中，包括有液体蒸汽的分压力，将水加热时,液面附近水蒸气的分压力就会增加,相应的液面附近其他气体的分压力就会降低。

当水加热到沸点时,蒸汽的分压力就会接近液面上的全压力,此时液面上其他气体的分压力几乎接近于零,于是这些气体将完全从水中清除出去。

要达到这一点,不仅要将水加热到沸点,还要使液面上没有这些气体存在,即将逸出的气体随时排走。

除氧器的工作原理即利用蒸汽对水进行加热,使水达到一定压力下的饱和温度,即沸点。

这时除氧器的空间充满着水蒸汽,而氧气的分压力逐渐降低为零,溶解于水的氧气将全部逸出,以保证给水含氧量合格。

除氧器设备与运行除氧器的主要作用就是将给水中的氧气除去,保证给水的品质。

水中含有氧气，会使金属设备受到腐蚀，直接威胁热力设备的安全运行，另外还会影响汽水传热过程的进行，降低了传热效果，对经济性是很不利的。

浅谈对高压加热器的基本认识大唐韩城第二发电有限责任公司陕西韩城 715400为了提高热经济性，现代火力发电厂都采用回热循环，回热加热器是电厂热力系统中的重要设备之一。

我公司II期机组高压加热器为表面式，是汽水两种介质通过金属受热面来实现热量传递的，是安装于给水泵和省煤器之间的加热器。

因水侧压力高，称为高压加热器。

下面就我们II期的高加做一简要说明。

一、外部构件如图所示，每台高加汽室装有放空气门，用于启动过程中排出汽侧的不凝结及杂质气体，我们现场的高加均在A、B侧各布置了一个启动排汽；此门理论上应在高加投运前开启，见有汽冒出即可关闭，但在现场实际操作过程此门长期关闭，如果要操作此门前，应注意设法避免其打开后对真空系统的影响，当然我们实际中有连续排汽既可以满足要求。

图示的不凝结汽体排出口连接的是高加的连续排汽管道，正常运行中此门应打开，用以连续排出高加内的不凝结气体，连续排汽至除氧器，将高加运行时不凝结的气排出，保证了加热器运行中的传热效果，并能防止加热器腐蚀，所以高加运行时连续排气阀应开启。

为了防止高加运行中超压，在高加汽侧装有安全阀，当压力超过规定值时，会自动泄压。

同时许多高加设计生产厂家考虑到当高加水侧停用，而高加U型管内的水不流动后，此时若汽侧不严有漏汽进入，可能引起U型水管膨胀而超压，所以也设计有水侧安全阀，但是有许多厂家也认为没这个必要，这是个值得商榷的技术问题，我们实际只在壳侧装有安全阀。

另外每台高加根据具体情况汽室、水室均设有几个放水门，当系统停运检修时放水使用。

这就不用多说了。

三台高加的水侧管为大旁路布置，即三台高加进水共用一只电动隔离阀、一只电动出水门和一只旁路管。

当任何一台高加内漏时，三台高加需全部停运，同时，应根据要求汽轮机带负荷，我们规程明确规定三台高加停运汽轮机可以带不大于600MW负荷。

正常疏水管道：用于排出本段抽汽凝结后的疏水。

同时在图示壳侧底部设有危急疏水管道接口，当高加某些情况下水位异常升高后及时排出多余的水，以保证系统安全、经济的运行。

汽轮机组高压加热器说明书1、概述高压加热器（简称高加）系利用汽轮机抽汽加热锅炉给水，使达到要求的温度，以提高电厂热效率。

300MW机组本高加为卧式布置，U形管式，双流程，传热段为过热-凝结-疏冷叁段式，全焊结构，水室自密封人孔，给水大旁路系统。

本系统高加共3台，设备型号示例：JG-1000-Ⅰ的1000表示名义换热面积1000㎡，Ⅰ表示按加热蒸汽压力由高到低顺序排列的第1台；按给水流向由Ⅲ型高加流向Ⅱ型，再流向Ⅰ型，最终流出至锅炉。

2、工作原理来自给水泵的高压给水首先进入高加水室，因行程隔板的阻挡给水进入占一半管板的进水侧管孔的U形管内，流经U形管而被管外的蒸汽介质所加热，出U 形管至水室的出水侧，经出水接管流出体外，然后流向另一台汽侧压力更高的上一级高加。

来自汽轮机的抽汽进入高加体内的过热蒸汽冷却段的包壳内，它加热给水而本身被冷却后出包壳而进入蒸汽凝结段，由上而下向下流动和被冷凝成疏水而积聚在壳体底部，疏水进入疏水冷却段包壳，被冷却后最后流出体外，经疏水调节阀控制流向下级高加或除氧器。

3、结构高加本体由水室、管系和壳体等组成，见图1。

3.1 水室水室系半球形球壳，材质德国牌号P355GH，与管板焊成一体，行程隔板用螺栓连接，检修时可拆卸，从人孔取出。

水室顶部有自密封人孔，密封圈垫块材料为高强度柔性石墨-不锈钢丝，拆卸人孔时先把四合环拆除，再把人孔盖取出。

装人孔盖后将螺栓预紧，待给水升压后密封圈受压缩变形从而达到密封，此时预紧螺栓会向上伸长，在运行稳定一个阶段以后可将螺母向下拧到底。

水室顶上的放气口，可在投运进入给水时打开以排去内部空气。

水室底部的放水口可在停用时放空内部存水，并可用作管侧（水侧）充氮口。

3.2 管系管系由管板、U形管、隔板、拉杆等组成，管板材质20MnMo钢锻件，表面堆焊有一层低碳钢以改善焊接性能。

U形管材质为美国牌号SA-556C2碳素钢管，隔板以及蒸冷、疏冷段包壳由碳钢板制成，在蒸冷包壳蒸汽入口处和前级疏水入口处均设有不锈钢防冲板。
