笔记本芯片级维修第21课

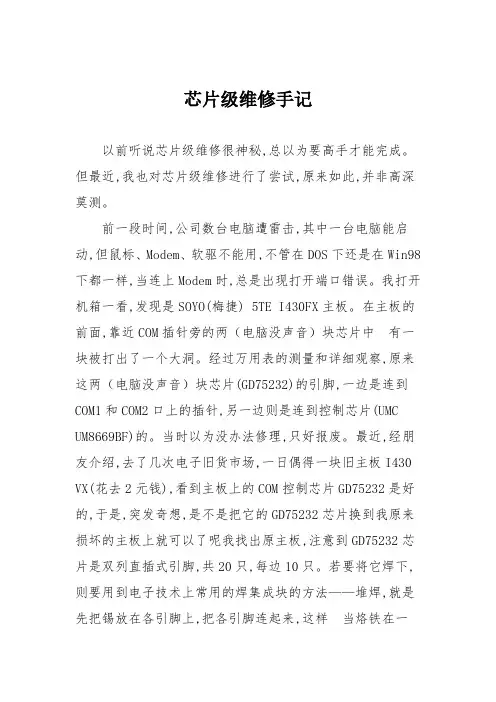

芯片级维修手记以前听说芯片级维修很神秘,总以为要高手才能完成。

但最近,我也对芯片级维修进行了尝试,原来如此,并非高深莫测。

前一段时间,公司数台电脑遭雷击,其中一台电脑能启动,但鼠标、Modem、软驱不能用,不管在DOS下还是在Win98下都一样,当连上Modem时,总是出现打开端口错误。

我打开机箱一看,发现是SOYO(梅捷) 5TE I430FX主板。

在主板的前面,靠近COM插针旁的两（电脑没声音）块芯片中有一块被打出了一个大洞。

经过万用表的测量和详细观察,原来这两（电脑没声音）块芯片(GD75232)的引脚,一边是连到COM1和COM2口上的插针,另一边则是连到控制芯片(UMC UM8669BF)的。

当时以为没办法修理,只好报废。

最近,经朋友介绍,去了几次电子旧货市场,一日偶得一块旧主板I430 VX(花去2元钱),看到主板上的COM控制芯片GD75232是好的,于是,突发奇想,是不是把它的GD75232芯片换到我原来损坏的主板上就可以了呢我找出原主板,注意到GD75232芯片是双列直插式引脚,共20只,每边10只。

若要将它焊下,则要用到电子技术上常用的焊集成块的方法——堆焊,就是先把锡放在各引脚上,把各引脚连起来,这样当烙铁在一处加热时其它的每个引脚也被加热,然后用刀片将该集成块轻轻地撬起。

此处须特别注意的是,不要弄乱或弄断主板上电路间的连线。

此外,因主板一般有7层电路,不要用烙铁在一处加热得太久了,最好找一位有电子设备维修经验的技术人员在旁指导；焊好后,打开电脑试机,鼠标、Modem、软驱还是不能用。

再经观察和测试,发现软驱的连线是直接连到控制芯片UMC UM8669BF上的,由此可以推断UMCUM8669BF一定是被高电压所损坏了。

然后,我用旧主板上的UMC UM8669BF替换它,再开机一试,OK,Win98居然找到新硬件了,仔细一看,原来是软驱控制器、COM1、COM2。

鼠标也能用了,装好Modem,猫也飞奔似地跑,主板真的恢复到了以前的样子了。

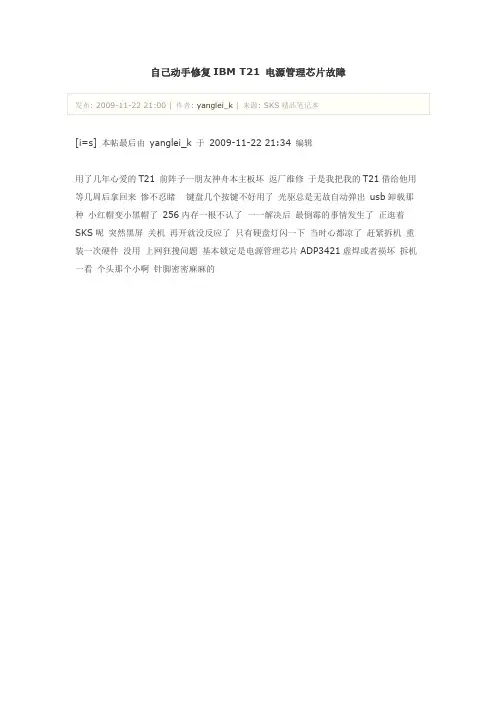

自己动手修复IBM T21 电源管理芯片故障[i=s] 本帖最后由yanglei_k 于2009-11-22 21:34 编辑用了几年心爱的T21 前阵子一朋友神舟本主板坏返厂维修于是我把我的T21借给他用等几周后拿回来惨不忍睹键盘几个按键不好用了光驱总是无故自动弹出usb卸载那种小红帽变小黑帽了256内存一根不认了一一解决后最倒霉的事情发生了正逛着SKS呢突然黑屏关机再开就没反应了只有硬盘灯闪一下当时心都凉了赶紧拆机重装一次硬件没用上网狂搜问题基本锁定是电源管理芯片ADP3421虚焊或者损坏拆机一看个头那个小啊针脚密密麻麻的1.JPG找人修的话又要花不少银子为了发扬DIY精神决定自己动手呵呵淘宝购得2个3421（为了防止第一个弄不好坏掉）顺便买了一个3410芯片（据说有少数此芯片也会损坏）10块一个加邮费40 （也不便宜呢）中间出现小波折卖家把单号弄错结果我误以为东西寄到别的地区因为平时不在家只有周末能修机器着急用险些又从本地买了芯片这期间也没闲等着我只有电烙铁于是淘宝购得吸锡线一圈其实就是很细的铜丝缠在一起用来吸走针脚的焊锡取芯片用的买了个烙铁架呵呵都不贵让我的电烙铁总算有了安身之地购得256内存条一根（高配T21嘛512最大必须的）零零散散一堆东西周六顺利收到给芯片来个特写3.JPG之前和公司做电路焊接的同事请教如何拆卸这种芯片得知给一边针脚上很多焊锡使他们同时融化用镊子撬开我想要同时融化不如做个烙铁头很长很扁的可以同时加热所有针脚正好公司有个小车间下面是我用铜片做的烙铁头4.JPG可惜最后没用上因为烙铁功率不高或者做的太长了头部温度不够以后再修理了激动人心的时刻到了开始拆芯片给一边上锡6.JPG用根针橇起来的7.JPG然后另一边还算顺利就是发现电池忘记拆了最好别有问题8.JPG开始清理焊盘用的吸锡线忘记给那东西拍照了其实就像是电视天线或者usb线里面的那个屏蔽层一样的东西早知道不买了找个电视天线就行了9.JPG酒精清洗之后漂亮多了放上好的芯片开始焊接第一个果然焊坏了呵呵加热时间太长把第3个脚焊盘弄坏了好在第3脚没有作用再用酒精清洗完毕用放大镜仔细检查是否焊好有没有虚焊或者连脚的10.JPG哦原来是电池还没上呵呵再一次按下开机键机器正常启动11.JPG从没发现这个画面这么漂亮过再来张12.JPG开机使用几小时没问题至此宣告换芯成功呵呵就是弄坏了一个3421 好多针脚焊在一起了有时间在搞下试试看手头一张win7安装盘装个试试看13.JPG14.JPG15.JPG可怜的成绩打开我的电脑3次并运行一次系统分级后直接删掉win7 这是2张t21 正版xp恢复盘25.JPG装好的SP1 就是省得找驱动了20.JPG再上几张我的小黑靓照16.JPG17.JPG18.JPG21.JPG这个设计的很好再用10年也不会掉色19.JPG22.JPG很新吧呵呵24.JPG23.JPG98正版序列号好了就写到这好累啊维修高手看了不要笑哦写给大家就是一个意思很多情况下电脑的问题是可以自己解决的多练练的话能找到不少乐趣呢呵呵很想申个精华帖给点鼓励嘛以后还有继续写下去的动力哈哈祝SKS越来越红火！hnzzuman2009-11-22 21:58:16自己动手，70元修复T21主板故障 2009-02-20 01:08:49 我要评论(0)一、出现问题：因为工作忙，我的T21有两天没用，竟然出现故障，点不亮了。

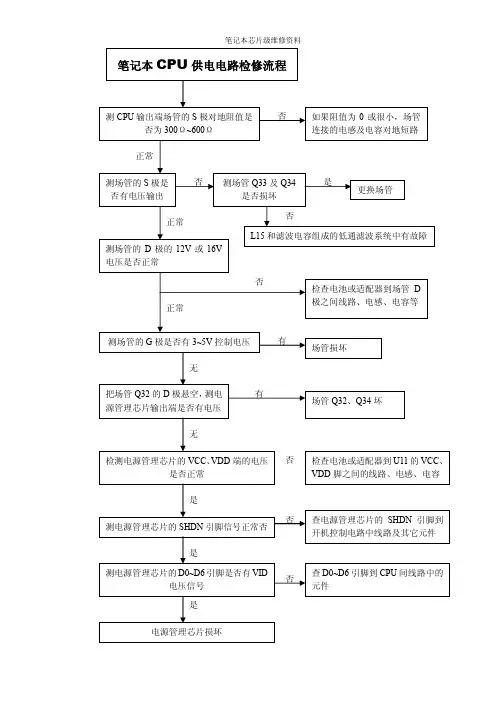

1、 保护隔离电路测试点：电源公共点（MAX1632的22脚）LTC1628的22脚2、 待机电路测试点：开机按键引脚3、 开机电路测试点：开机芯片的输出端（有无0—5V 电压跳变）4、 系统单元电路测试点：3.3V 和5V 电感线圈（或滤波电容两端电压）5、 CPU 供电电路测试点：CPU 内外核电感线圈注：以上五个测试点不能对地短路，否则不开机一、保护隔离电路检修流程a 、 测电源接口输入电压（15V-24V ）；b 、 测输出电压（MAX1632的22脚）公共点；c 、 测输入与输出电路之间的元件（保险、滤波电容、二极管、场效应管等）；二、待机电路检修流程a 、测公共点有无电压（MAX1632的22脚）；b 、测待机芯片电压（5V—24V ）；c 、如无待机电压，测待机芯片到保护隔离之间的二极管和电阻；d 、有待机电压，检修保护隔离电路；注：易损元件（待机芯片、中功率二极管、保险、保护隔离到待机芯片之间的元件）；○注：高端管损坏时，易损坏MAX1631； 高端管D 极与MAX1632的22脚相通；低端管D 极与MAX1632的1脚、2脚相通；（1）电流表瞬时增大电源口、公共点、各个单元电路的电感，滤波电容及稳压二极管（16V短路）。

保护隔离电路或待机电路本身有短路。

（3）电流轻微上扬，然后回到0处待机电路及待机电路之前的电路保护（4）电流任何反应待机电路及待机电路之前的电路保护（5）按下开关电流到0.4A处停止不动CPU供电芯片（6）按下电源开关电流表上扬至0.4～1.0A之间，又回到0A处CPU供电芯片；3V/5V单元电路供电芯片；超级IO（7）按下电源开关电流表上扬到0.6～0.8A处停止了查信号、时钟、复位、CPU寻址，调取BIOS然后自检，重点检查CPU的时钟、复位是否正常。

（8）按下电源开关电流表到0.8A处，向上摆动一次停止了检查CPU、BIOS、南桥、北桥（9）按下电源开关电流表到0.8A处，向上摆动两下停止了内存自检不过；重刷BIOS，更换北桥等。

电脑芯片的故障分析与修复方法电脑芯片作为电子设备的核心部件，一旦发生故障，将导致系统无法正常运行。

因此，了解电脑芯片故障的分析与修复方法对于维护和修复计算机至关重要。

本文将介绍一些常见的电脑芯片故障，并提供相应的修复方法。

一、电脑芯片故障的分类电脑芯片故障可以分为硬件故障和软件故障两大类。

1. 硬件故障：硬件故障是指由于芯片内部元件损坏或连接不良导致的故障。

常见的硬件故障包括：芯片烧坏、芯片损坏、芯片连接脱落等。

2. 软件故障：软件故障是指由于系统程序或驱动程序错误导致的故障。

常见的软件故障包括：芯片驱动程序冲突、芯片驱动程序错误、芯片设置错误等。

二、电脑芯片故障的分析方法1. 硬件故障分析硬件故障一般需要借助专业的工具进行分析，下面介绍其中几种常用工具：（1）多用途测试仪：多用途测试仪能够对芯片的电流、电压、频率进行测试，进而判断芯片是否正常工作。

（2）示波器：示波器可以通过显示芯片的信号波形，判断芯片是否工作正常。

如果波形异常，可能是芯片内部元件损坏。

（3）温度计：温度计可以用于测量芯片的温度。

如果芯片温度异常升高，有可能是由于芯片过热引起的故障。

2. 软件故障分析软件故障一般需要通过分析系统日志或使用专业的软件工具来定位和解决问题。

以下是几种常用的软件故障分析方法：（1）系统日志：通过查看系统日志可以分析芯片故障的具体表现和原因。

例如，系统日志中可能会显示芯片驱动程序冲突导致的故障。

（2）系统自带工具：很多操作系统都提供了一些自带的系统诊断工具，可以帮助检测和解决芯片故障。

例如，Windows系统中的设备管理器可以检测芯片驱动程序是否正常安装和工作。

（3）第三方软件工具：除了系统自带工具，还有许多第三方的软件工具可以用于诊断和修复芯片故障。

例如，硬盘健康检测工具可以检测芯片与硬盘之间的连接是否正常。

三、电脑芯片故障的修复方法1. 硬件故障修复硬件故障修复一般需要更换芯片或重新连接芯片。

以下是几种常见的硬件故障修复方法：（1）芯片更换：如果芯片损坏严重，无法修复，则需要将损坏的芯片更换为新的芯片。

电脑芯片分析中的故障排查与修复方法电脑芯片是电子设备的核心组件之一，其稳定运行对于整个电脑的正常工作至关重要。

然而，在使用过程中，我们常常会遇到各种芯片故障，如无法正常启动、运行缓慢、频繁崩溃等问题。

本文将介绍一些常见的电脑芯片故障排查与修复方法，帮助读者快速解决电脑芯片故障。

一、故障排查前的准备工作在进行电脑芯片故障排查之前，我们需要做好以下几个准备工作：1.备份数据：在进行任何硬件维修之前，一定要先备份重要的数据。

这样可以避免因维修过程中的误操作导致数据丢失。

2.清理内部灰尘：电脑内部长时间使用会积累大量灰尘，这些灰尘可能对电脑芯片的散热性能产生影响。

定期清理内部灰尘可以帮助解决一些散热问题，提高电脑的稳定性。

3.准备必要工具：为了方便排查和修复芯片故障，我们需要准备好一些常用的工具，如螺丝刀、镊子、吹气罐等。

二、电脑芯片故障排查方法1.检查电源供应：电源供应不稳定是电脑芯片故障的常见原因之一。

我们可以通过使用稳定的电源和更换电源线来解决这个问题。

另外，使用稳定的电源插座和控制电脑的启动方式，也可以减少电源供应方面的故障风险。

2.排除内存故障：内存故障是导致电脑卡顿和蓝屏的常见原因。

我们可以使用内存测试工具来检测内存是否存在问题，并根据测试结果来修复或更换故障的内存条。

3.检查硬盘连接：连接不良是导致硬盘无法识别的常见原因。

我们可以检查硬盘数据线和电源线是否插紧，并尝试更换数据线和电源线等配件，以解决硬盘识别问题。

4.处理散热问题：散热不良可能导致电脑芯片温度过高，从而影响其正常工作。

我们可以检查散热器是否堵塞，如果有需要可以清理灰尘，确保散热器正常工作。

另外，还可以考虑更换散热器或者使用散热贴片等方式提高散热效果。

5.诊断电脑芯片问题：如果以上方法都无法排除故障，我们可以使用电脑芯片诊断工具来检测芯片是否存在问题。

这些工具可以帮助读者定位芯片故障，并提供相应的修复建议。

三、电脑芯片故障修复方法1.重新插拔芯片：有时电脑芯片的插槽接触不良会导致故障，我们可以将芯片取下来重新插拔几次，以改善插槽接触。

笔记本电脑芯片级维修常用芯片及其功能开机芯片： IBM: TB62501F、 TB6805F、 TB62506、 TB6806F、 TB6807F、TB6808F、 BD4175KV 东芝 TMP87PM48U、TMP48U、TMP87PH48U I/O 芯片：PC97338、PC87391、PC87392、pc87393、 SMSC 系列： FDC37N869、FDC37N958、 FDC37N972、 LPC47N227/217、 LPC47N252 LPC47N253、LPC47N254、LPC47N354、LPC47N267 线性稳压块：2951、LP2951、m5236、2950、AAT3200、AAT3680、AME8824、AMS1505、 APL5912、APL5913、G9338、SC1565、MAX8863、MIC5205、SI9183、键盘芯片：H8C/2471、H8/3434、 H8/3431、H8S/2116V、PC87541、PC87570、PC87591 PC87594、PC97551、PC97554 键盘芯片：具有开机功能： H8/3434、 H8/3437、H8/2147、 H8/2149、 H8/2161、 H8/2168、 PC87570、PC87591、H8S/XXX 、M38857、M38867、M38869 系统供电芯片：ISL6228 ISL6232、ISL6235、ISL6236、ISL6237、MAX1630 MAX1631、MAX1632、 MAX1633、 MAX1634、 MAX1635、 MAX17003E、 MAX1901、MAX1902、 MAX1904、 MAX1977、 MAX1999、 MAX785、 MAX786、 MAX8734、MAX8744、 MAX17003、 MAX17004、 LTC1628、 LT3728L、 LT3728LX、SB3052、 SC1402、 SC1403、 SC1404、 SC2450、 TPS51020、 TPS51120 〈 MAX1631、MAX1634、MAX1904 可互换〉〈 MAX1632、MAX1635、MAX1902 可互换〉〈 MAX786、SB3052 可互换＿老机型〉〈MAX8734、MAX1999 可互换〉 SC1402 (与 MAX1632 一样)IBM R40 用LTC1628(与 MAX1632 差不多)索尼常用 MAX785、MAX786(奔 2 机器) 辅助供电芯片：ADP3160、ADP3167、ADP3168、APW7057、APW7060ISL6224、ISL6225、 ISL6227、 ISL6236、 ISL6269、 IPM6220A、 MAXl540、MAXl541、 MAX1544、 MAX1549、 MAX1623、 MAX1626、 MAX1627、MAX1644、 MAX1710、 MAX1711、 MAXl712、 MAX1714、 MAX1715、MAX1717、 MAX1718、 MAX1809、 MAX1844、 MAX1845、 MAX1992、MAXl993、MAX8505、MAX8550、MAX8632、MAX8743、MAX8794、SC1470、SC1474、SC1476、 SC1485、SC1486、SCl486A、SC470、SI786LG、G2996、SWC1486、TPS51116、 TPS51117、TPS51120、TPS51124、TPS54610、TPS54672 CPU 供电芯片：ADP3166、ADP3170、ADP3180、ADP3181、ADP3203、ADO3205、ADP3207、 ADP3208、 ADP3209、 ADP3421、 AIC1567、 ISL6215、ISL6217、 ISL6218、 ISL6219、 ISL6223、 ISL6227、 ISL6260、ISL6262、 LTC1436、 LTC1736、 LTC1709、 LTC3716、 LTC3735、MAX1532、 MAX1533、 MAX1710、 MAX1711、 MAX1712、 MAX1714、MAX1717、 MAX1718、MAX1830、MAXl831、MAX1897、MAX1907、MAX1987、MAX1988、MAX798、 MAX8760、MAX8770、MAX8771、MAX8774、SC451、SC452、SC1474、SC1476 供电芯片搭配使用：ADP3203/ADP3415、ADP3205+ADP3415、ADP3410+ADP3421、ADP3410+ADP3422、ADP3207+ADP3419、ADP3208+ADP3419 电池充/放电控制芯片：AAI3680、ADP3801、ADP3806BQ24700、BQ2470l、BQ24702、 BQ24703、BQ24740、DS2770、ISL6251 长和方、ISL6252、ISL6253 长和方、 ISL6256、ISL88731、 M61040FP、 MAXl644 MAX1736 MAX1772、 MAX1773、 MAX1870 MAX1645、 MAX1647、 MAX1648、 MAX745、 MAX1873、 MAX1908、 MAX1909、MAX745、MAX8724、 MAX8725、 MAX8731、 MAX8765、 MB3878、 MB3879、 MB3887、MB39A126PFV、 LT1505G、LTl505、LTC4008、TC490/591、TL494、TL594、OZ983、OZ985、笔记本电池电量检测芯片：BQ2040、BQ2060 CPU 温度控制芯片： MAX1617、 MAX1020A、 AD1020、 AD1021、 AD1030、 AD1030A、AD1031、 CM8500、MAX1989、AD1020A、MAX6654、ADM1032、G781、LM26 网卡芯片： RTL8100、 RTL8139、 Intel-DA82562ET、 RC82540、 3COM、BCM440、 BCM5702KBGA、 88E8001、88E8055、82562EZ 网卡隔离器：LF8423、LF-H80P、H-0023、H0024/42、H0019、ATPL-119(内部是线圈, 非电路) 声卡芯片： ES1921、 ESS1980S、 STAC9704、 AU8810、4299-JQ、 4297-JQ、 AD1885、 AD1984、 8552TS、8542TS、CS4239-KQ、AD1981、AD1981B、ADl888、ADl981、AD1986、ALC200、 ALC201A、ALC202、ALC203、ALC258、ALC262、ALC655、ALC658、ALC660、ALC861、 ALC880、ALC883、CMl9738、CS4205、CX20468、CX20549、CX20561 PT2353、(没声音,杂音,声小,查功放芯片)(开机时,没有声音,无声卡设备,查声卡芯片)音频功放芯片：APA2020、TPA0142、TPA0312、TPA6017、TPA0202、LM4835、LM4838、 LM4861、LM4863、LM4880、LM4881、LM4882、LM4911、MAX9710、MAX9750、 MAX9751、 MAX9755、 MAX9789、 MAX9790、 ESS1980S、8552TS、 8542TS、 TPA0302、 AU8810 、BA7786、AN1294、AN12941、AN12942B、AN12943、G1420 PC 卡信号芯片：R5C551、R5C552、R5C476、R54472、R5C593、SN0301520、PCIXXX、 PC 卡供电芯片：TPS2205、TPS2206、TPS2216、TPS2211、TPS2224、PU2211、M2562A、 M2563A、M2564A、OZ2206、超级 I/O：PC8394T IO 芯片：PC 系列：PC87591S （VPCQ01）、PC 87591L（VPC01）、PC97317IBWPC87393 VGJ、PC87591E-VLB、PC87591E (-VPCI01)/(VPCQ01)、PC97551-VPC、 PC87570-ICC/VPC、PC87391VGJ、PC8394T、PC87392、PC87541L、 PC87541VPC87591E-VLB、TB 系列：TB62501F、TB62506F、TB6808F、 ENE 系列： KB3910QB0、KB910SFC1、 KB3910SF、 KB910QF、 KB910QB4、 KB910LQF、 KB910LQFA1 其它系列：IT8510E、PS5130、W83L950D、LPC47N249-AQQ、PCI4510、LPC47N253-AQQ、 LPC47N250-SD、LPC47N252-SG、LPC47N254-AQQ、（1）管理串口、并口、软驱、I/O：PC97338、MB87392、（2）管理键盘、鼠标、且带开机功能：H8/3437、 H8。

笔记本电脑芯片级维修——深入教程（第1版）萧宇光 编著5.3 声卡电路目前我们能见到的笔记本声卡芯片都是遵循AC’97规范标准的，所以我先讲一下AC’97规范标准的知识。

关于AC’97AC’97是intel 于1996年开发的一个针对IBM 兼容机市场的音频标准。

它的应用极广，已经发布了1.03、2.1、2.2 和2.3版本，2.1版澄清了一些含混不清的内容，并增加了一些附加功能；2.2版增加了可选的S/PDIF （Sony/Philips Digital Interface ，索尼/飞利浦数字接口）；在2.3版中，S/PDIF 成为必备内容。

在2004年，intel 推出了代号为“Azalia ”的下一代音频规范，此后它成为了HD （High Definition ）规范。

AC’97将模拟立体声输出（LINE_OUT ）通过立体声迷你插座送至有源立体声PC 喇叭阵列。

将放大后的模拟立体声耳机输出（HP_OUT ）通过立体声迷你插座送至耳机或听筒。

将独立的模拟4通道输出（LINE_OUT+4CH_OUT ）通过双立体声迷你插座送至前置及环绕放大立体声PC 喇叭阵列。

将模拟矩阵编码环绕输出（如Dolby ProLogic ）通过立体声line level 输出插座（LNLVL_OUT ）提供给家庭影院多喇叭阵列等A/V 设备。

将数字5.1通道输出（如Dolby Digital AC-3）通过S/PDIF （SPDIF_OUT ）送至数字家庭影院多喇叭阵列等A/V 设备。

HD AudioHD Audio 是High Definition Audio （高保真音频）的缩写，是AC’97的增强版。

它是由Intel 与杜比（Dolby ）公司合作推出的新一代音频规范，自Intel 915芯片组的ICH6南桥开始采用。

AC’97与HDAudio 的差别比较项 AC’97 HDAudio 优势带宽 11.5MBps 48 MBps/SDO 24 MBps/SDI 支持多达8个通道以及多数据流应用设备检测 受限制广泛运用 完全即插即用，傻瓜操作设计 麦克风阵列 2单元 16单元具有更佳降噪的清晰语音输入 驱动依赖于驱动的提供者微软UAA保证了操作系统的稳定性AC’97 Link 总线概述AC-link 总线是一种遵从双向、固定时钟速率，以及串行数字流协议的5线制数字串行接口。

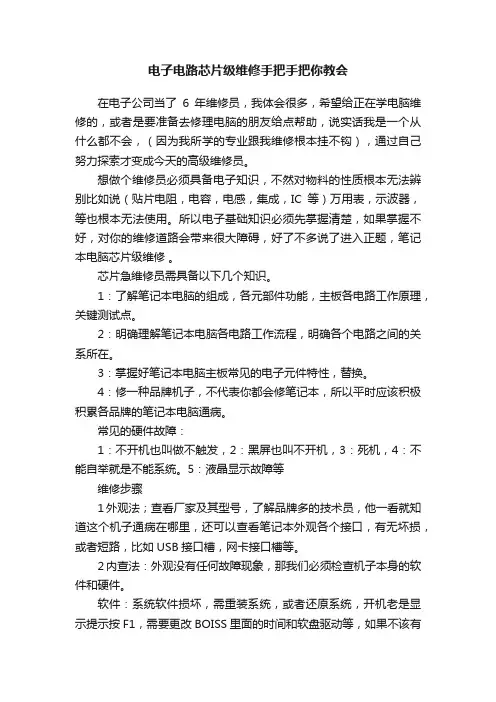

电子电路芯片级维修手把手把你教会在电子公司当了6年维修员，我体会很多，希望给正在学电脑维修的，或者是要准备去修理电脑的朋友给点帮助，说实话我是一个从什么都不会，（因为我所学的专业跟我维修根本挂不钩），通过自己努力探索才变成今天的高级维修员。

想做个维修员必须具备电子知识，不然对物料的性质根本无法辨别比如说（贴片电阻，电容，电感，集成，IC等）万用表，示波器，等也根本无法使用。

所以电子基础知识必须先掌握清楚，如果掌握不好，对你的维修道路会带来很大障碍，好了不多说了进入正题，笔记本电脑芯片级维修。

芯片急维修员需具备以下几个知识。

1：了解笔记本电脑的组成，各元部件功能，主板各电路工作原理，关键测试点。

2：明确理解笔记本电脑各电路工作流程，明确各个电路之间的关系所在。

3：掌握好笔记本电脑主板常见的电子元件特性，替换。

4：修一种品牌机子，不代表你都会修笔记本，所以平时应该积极积累各品牌的笔记本电脑通病。

常见的硬件故障：1：不开机也叫做不触发，2：黑屏也叫不开机，3：死机，4：不能自举就是不能系统。

5：液晶显示故障等维修步骤1外观法；查看厂家及其型号，了解品牌多的技术员，他一看就知道这个机子通病在哪里，还可以查看笔记本外观各个接口，有无坏损，或者短路，比如USB接口槽，网卡接口槽等。

2内查法：外观没有任何故障现象，那我们必须检查机子本身的软件和硬件。

软件：系统软件损坏，需重装系统，或者还原系统，开机老是显示提示按F1，需要更改BOISS里面的时间和软盘驱动等，如果不该有的品牌机子是进不去系统的。

装不上系统，可以先用最小系统法，最小软件法，先进入系统找到故障比如中毒，软冲突等。

硬件故障有，电源适配器故障，保护隔离电路，待机电路，开机电路，系统单元电路的拱电电路，CPU拱电单元电路，高压单元电路，充电管理电路等。

电源启动程序电池适配器或电磁供电以10来伏的直流电接道主版保护隔离电路，不要按开机键就会从电源适配器输出10来伏提供给保护隔离电路。

如何进行电脑芯片的故障分析与修复电脑芯片是电子设备中的重要组成部分，它负责数据的处理和传输，因此一旦出现故障，可能会导致设备无法正常工作。

为了保证电脑的稳定性和性能，我们需要学会如何进行电脑芯片的故障分析与修复。

本文将从故障分析的基本步骤、工具的选择以及修复方法等方面进行探讨。

一、故障分析的基本步骤电脑芯片的故障分析需要遵循一定的步骤，下面将介绍基本的故障分析步骤：1. 收集故障信息：首先，我们需要与用户充分沟通，了解电脑出现的具体故障现象，以及故障出现的时间和频率等。

同时，还需要了解电脑的配置信息和近期是否有硬件或软件的更改。

2. 确定故障范围：根据用户提供的信息，可以初步判断故障是由硬件问题还是软件问题引起的。

可以通过一系列测试和排除法来缩小故障范围。

3. 检查硬件连接：当排除了软件问题后，需要仔细检查电脑的硬件连接情况，确保所有连接线松动或破损。

特别是与芯片相关的电缆和插槽，需要特别检查。

4. 使用故障诊断工具：现在有很多专业的故障诊断工具可以帮助我们定位芯片故障的具体位置。

例如，使用逻辑分析仪或示波器可以检测电信号的传输是否正常。

5. 找出故障点：根据使用的故障诊断工具提供的结果，可以进一步缩小故障范围，并确定具体的故障点。

例如，通过测试芯片的供电电路，检查芯片的引脚等等。

6. 分析故障原因：找到故障点后，需要进一步分析引起故障的原因。

例如，可能是由于芯片损坏、电流过大或过热等原因导致的故障。

二、工具的选择在进行电脑芯片的故障分析与修复时，选择合适的工具是非常重要的。

下面介绍一些常用的工具：1. 逻辑分析仪：逻辑分析仪是一种可以记录和分析数字信号的仪器，它可以帮助我们观察和分析芯片的工作状态，判断是否存在故障。

2. 示波器：示波器可以将电信号转换为波形图，从而帮助我们观察信号的变化情况。

这对于检测芯片的时序问题非常有帮助。

3. 多用途测试仪：多用途测试仪集成了多种测试功能，例如电压测试、电流测试、电阻测试等。

芯片维修教程芯片维修是一项技术活动，需要专业知识和经验。

以下是一个简单的芯片维修教程，共1000字。

一、材料准备1. 静电防护手套和腕带，以避免身体静电对芯片造成损害。

2. 恢复焊接，用于修复受损的焊点。

3. 温度计，用于测量热风枪的温度。

4. 消防器材，以防万一起火时进行灭火。

5. 放大镜和显微镜，用于查看微小的焊点或破损。

二、故障排查1. 对芯片进行视觉检查，查看是否有明显的烧焦或损坏痕迹。

2. 使用万用表，检测芯片的电阻和电压数值，找出异常点。

3. 对芯片进行测温，观察是否有过热现象。

三、焊接技术1. 将芯片加热至适当温度，以软化焊点。

2. 使用恢复焊接针对受损的焊点进行修复，将焊锡涂抹在破损的焊点上。

3. 确保焊点与元件之间有良好的接触，消除焊点间的缺陷。

四、调试和测试1. 将修复后的芯片重新插入电路板中，确保正确安装。

2. 启动设备，检测芯片是否正常工作。

3. 使用仪器对芯片进行全面的功能测试，确保修复后的芯片可以正常运行。

五、注意事项1. 在进行任何操作之前，确保设备已断电，并从电源中断开。

2. 使用正确的工具和材料，避免对芯片和电路板造成额外损坏。

3. 穿静电防护手套和腕带，以保护芯片不受静电损害。

4. 在进行焊接和修复操作时，要有耐心和细致，避免失误。

5. 在操作过程中保持清洁，避免灰尘和杂质对芯片的损坏。

6. 如果修复过程中遇到问题，请及时停止操作，并请教专业人士进行指导。

这是一个简单的芯片维修教程，希望可以帮助到有需要的人。

芯片维修需要有一定的专业知识和经验，建议对于初学者来说最好在有专业人士指导的情况下进行操作。

计算机芯片级维修实训系列之笔记本维修思路及故障案例一笔记本维修思路：不开机,不加电、灯不亮、1、无3V5V：后级MAX1845短路、H8蕊片虚焊、电容问题、TB6807AF2、待机0.7：3V5V管坏3、南桥4、能待机：刷BIOS5、电源适配器插入口脱焊6、直接给ADP3205加焊7、受过潮.有一片一片的地方都涨了霉、DC IN的保险给挂8、sony无3V：把Bios电池拨下,短路两个引脚1-3秒9、单插适配器不开机,用电池可以开机：电源适配器插入口脱焊10、sonynotbook 公共点电容短路.11、bios空焊引起不触发.12、电源、电源接口、保险、短路、断路、电容、场管、电阻、BIOS、电池芯片、放电、系统电源芯片、CPU供电芯片、充电芯片、开机芯片、I/O、线性稳压块、南桥、北桥、门电路、其它地方短.二、能开机,灯亮不显示1、外接有显示：屏接口到屏问题屏有背光但无显示,显卡问题2、外接无显示a、外部MOS管异常b、电源芯片MAX1845损坏.c、北桥短路d、T40的通病了,显卡出问题了.E、从0.75到0.6A：1.8V/2.5V电压的供电芯片虚焊.F、硬盘,电源等指示灯均正常指示,Bios资料有问题G、触发后电流只有0.36A：南桥短路、电源管理IC、H、诊断卡跑4A：显卡空焊,重作显卡后OKF、跑2E内存：Bios资料有问题、DELL D800,D600,很有可能是南桥不良而引起的3、报警：内存及槽、显卡三、白屏、花屏：屏线接口、屏线、屏、显卡四、串口不能用：串口蕊片max3243五、屏幕暗1、高压板2、灯管六、掉电、死机.1、CPU风扇2、CPU未装好3、CPU电源蕊片、系统电源蕊片ADP3410、ADP34214、充电IC TB68085、进系统掉电：系统、北桥、南桥、内存、CPU6、散热不好7、0.01A,触发后上电到0.4A后马上掉电：拖内存槽的锡后,故障排除8、开机后不规则死机：更换南桥后OK9、联想E200l开机,出现图标后死机.：将Bios芯片更换10、CPU座空焊.11、屏供电保险损坏.七、暗屏、亮一下暗屏1、高压条2、灯管3、屏线4、主板到屏上的保险5、屏坏八、报错1、8611健盘接口虚焊2、报161,163错CMOS电池3、0188错误：解密4、192报错：风扇5、SONY PCG-661N本本开机后出现PCI中断报错：清空ST2402W芯片里的资料九、网卡无联接网卡接口、网卡蕊片H0022和DA82562ET.十、灯亮一下就灭3421跟34101632进水,清洁后工作正常.十一、不稳定（有时可以开机,有时不行）是时显时不显1、换内存时钟2、焊北桥和显卡3、ADP34214、cpu 未装好5、现PCMCIA卡下面的黑胶布撕掉之后,才发现开机芯片在那里.呵呵.PC87591L芯片.更换之后开机正常.6、PMH4氧化十二、不认硬盘1、硬盘2、硬盘接口3、拖锡硬盘数据线与主板接口座处4、光硬同时认不到：南桥十三、不认光驱1、刷BIOS2、南桥虚焊十四、短路1、ADP3421跟两个ADP3415都有损坏.CPU供电高端场管更换掉.16V电压一高端场管更换掉.DC IN处的保险烧断.十五、蓝屏、重起1、XP系统2、内存条问题3、显卡4、显存5、北桥十六、不能进CMOS和系统1、清CMOS2、COMPAQ X1000无法进入系统：更换硬盘OK十七、背光出现闪动：互换一块高压板故障排除十八、不认网卡：1、网卡芯片损坏2、network card 3.3V and 2.5V voltagethree\三极管audion十九、外接显示正常：保险、屏线接口、屏线、高压条、灯管、屏二十、在移动时死机显卡、南北桥、屏线松二十一、能开机时蓝屏,有时元显示.1、北桥虚焊2、二十二、有主复位、无CPU复位南桥损坏,I/O空焊,bios资料坏二十三、不过内存1、显卡2、内存3、内存槽4、供电5、时钟6、北桥7、南桥8、cpu9、bios10、排阻二十四、南北桥损坏的判断方法南桥的判断：1、测USB的AD线2、量CPU到SB的控制线3、3M短路（5M短为显卡）4、1、MAX1632 MAX1630 MAX1633 MAX1635 MAX1902可以互换2、MAX1321 MAX1634 MAX1901 MAX1904可以互换3、MAX1999 MAX1997可以互换4、SI786 SB3052P MAX786 可以互换5、有些老板子上的MAX786 MAX785这两个是绝对不能互换的.希望大家能记住. MAX1632待机时和开机后各引脚的测量办法此电压以IBM机器的16V适配器的电压为例,但只要采用1632基本都是通用的.待机时：1、测16V是否到了1632的22脚.其外围的高端驱动管的D极也要有16V.2、测21脚有没有5V的待机电压.3当21脚有5V后.1632的25 18脚也有5V4、1632的9脚必须要有2.5V的基准电压.开机后：1、当加电后,28 23 7脚要有高电平.2、芯片的27 24 16 19要有脉冲信号.要用示波器来测.3、1632的11脚要有PG信号.也就是复位信号.也是5V.4、以上条件具备后.1632外围的两个供电电感要有3.3V和5V两组电压.技巧:1\于是从板上面找可以驱动高压条3.3V-5V之间的电压.在主供电上面接一个电阻之后再于开关信号接入之后测试.OK2\在三极管控制级挑起来.把它直接与地接起来.这之后,3.3V电压有了.同时2.5V电压也有了.3\sony 把主板拆下来.先清楚一翻后,把CMOS电池去掉后短接一下.把CPU.内存,电视卡拆一来清洗一翻后不插内容临时装好.开机后跑C1.呵呵.应该OK了.4\将其中的保险,主控芯片.两个场管,一个高压线圈全部都更换后.故障排除5\仔细观察开机芯片部分.看到联想电源管理芯片上面的电源开关引脚电压不正常.顺着向下跑电路,发现这一点与板下面的接接阻值偏大.在板上点的地方有细微的腐蚀变黑,联线后阻值OK.但测试时还是不行.继续在周围找,又找到两个不明显的腐蚀点.继续飞线后测试.机器OK.笔记本电脑故障应急速查笔记本电脑在使用的过程中，难免会出现各种故障。
