6.1 复习笔记一、键连接1．键连接概述（1）功能：键是一种标准零件，通常用来实现轴与轮毂之间的周向固定以传递转矩；有的还能实现轴上零件的轴向固定或轴向滑动的导向。
（2）主要类型：平键连接、半圆键连接、楔键连接、切向键连接。
①平键连接键的两侧面是工作面，工作时靠键与键槽侧面的挤压来传递扭矩。
平键具有结构简单、装拆方便、对中性好的优点，但是平键连接不能承受轴向力，不能用于轴向固定。
其按用途可分为普通平键、薄型平键、导向平键和滑键。
a.普通平键按构造分为圆头（A型）、平头（B型）和单圆头（C型）；b.薄型平键与普通平薄的主要区别是键的高度约为普通平键的60～70%。
但薄型平键传递转矩的能力较低，常用于薄壁结构、空心轴及一些径向尺寸受限制的场合；c.导向平键长度较长，需用螺钉固定，为便于装拆，制有起键螺孔；d.滑移距离较大时，所需导向平键过长，制造困难，此时可采用滑键。
②半圆键连接半圆键工作时，靠其侧面来传递转矩。
优点：工艺性较好，装配方便，尤其适用于锥形轴端与轮毂的连接；缺点：轴上键槽较深，对轴的强度削弱较大，故一般只用于轻载静连接中。
楔键的上下两面是工作面，键的上表面和与它相配合的轮毂键槽地面均有1：100的斜度。
工作时，靠键的楔紧作用来传递转矩，同时还可以承受单向的轴向载荷。
由于楔键楔紧后，轴与轮毂的配合易产生偏心和偏斜，因此主要用于毂类零件的定心精度要求不高和低转速的场合。
④切向键连接切向键是由一对斜度为1：100的楔键组成，其工作面是由一对楔键沿斜面拼合后相互平行的两个窄面。
当需要传递双向转矩时，必须用两个切向键，两者之间的夹角为120°～130°。
2．键的选择和键连接强度计算（1）键的选择键的类型应根据键连接的结构特点、使用要求和工作条件来选择；键的横截面尺寸b×h按轴的直径d由标准中选定。
键的长度L一般可由轮毂的长度而定，即键长等于或略短于轮毂长。
（2）平键连接强度计算平键连接（静连接）的主要失效形式工作面被压溃，通常只按工作面上的挤压应力进行条件性强度计算导向平键连接和滑键连接（动连接）的主要失效形式是工作面的过度磨损，通常按工作面上的压力进行条件性强度计算式中，l 为键的工作长度，圆头平键ｌ=L -b ，平头平键l =L ；为键、轴、轮毂三者p σ⎡⎤⎣⎦中最弱材料的许用挤压应力；[p ]为键、轴、轮毂三者中最弱材料的许用压力。
机械设计总复习一、填空题1、在V带传动中，带的型号是由计算功率和小带轮转速两个参数确定的。
2、在圆柱齿轮传动设计中，在中心距a及其他条件不变时，增大模数m，其齿面接触应力不变；齿根弯曲应力减小。
3、普通外圆柱螺纹联接的公称直径指的是螺纹的大径，计算螺纹的危险截面时使用的是螺纹的小径。
4、6312表示轴承内径为60mm，类型为深沟球轴承。
5、对一般参数的闭式齿轮传动，软齿面传动的主要失效形式为齿面疲劳点蚀，硬齿面传动的主要失效形式为轮齿折断。
6、在一般情况下，链传动的平均传动比为常数，瞬时传动比不为常数。
7、带传动主要失效形式为打滑和带的疲劳损坏，其设计准则是在保证传动不打滑的前提下使带具有足够的疲劳强度。
8、链传动水平布置时，最好紧边在上，松边在下。
9、蜗杆传动的主要缺点是齿面间的相对滑动速度很大，因此导致传动的效率较低、温升较高。
10、转速与基本额定动载荷一定的球轴承，若将轴承的当量动载荷增加一倍，则轴承寿命将变为原来的1/8。
11、在疲劳曲线上，以循环基数N0为界分为两个区：当N≥N0时，为无限寿命区；；当N＜N0时，为有限寿命区。
12、由于弹性滑动现象，使带传动的传动比不准确。
带传动的主要失效形式为打滑和带的疲劳损坏。
13、按键齿齿廓曲线的不同，花键分为矩形花键和渐开线花键。
14、径向滑动轴承的条件性计算主要是限制平均压强、平均压强与轴颈圆周速度的乘积pv 和轴颈圆周速度v不超过许用值。
15、按受载情况不同，轴可分为心轴；转轴；传动轴。
16、螺纹的公称直径是大径，对外螺纹它是指螺纹牙顶所在圆柱的直径。
17、对一般参数的闭式齿轮传动，软齿面传动的主要失效形式为齿面疲劳点蚀，硬齿面传动的主要失效形式为轮齿折断。
18、由一组协同工作的零件所组成的独立制造或独立装配的组合体称为：部件19、零件表面的疲劳是受到接触应力长期作用的表面产生裂纹或微粒剥落的现象。
20、键连接的主要类型有：平键、半圆件、楔键、切向件21、普通 V 型带共有七种型号，按传递功率大小依次排为： E 、D、C、B、A、Z 、Y ；22、轮齿的主要失效形式有：轮齿折断、齿面磨损、齿面点蚀、齿面胶合、塑性变形五种。

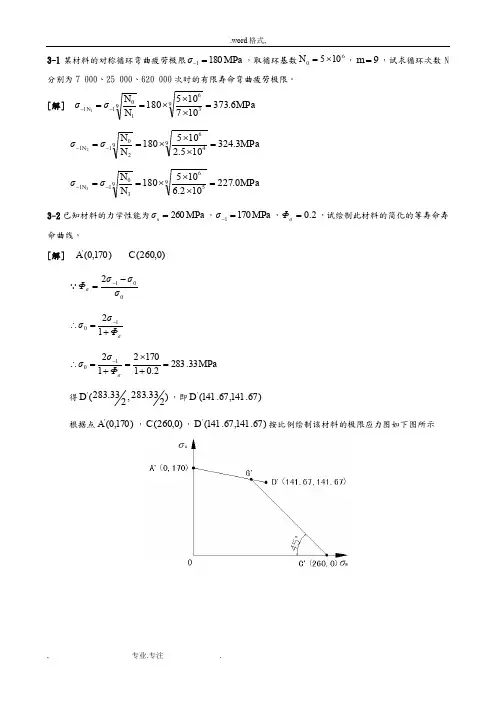

3-1某材料的对称循环弯曲疲劳极限MPa 1801=-σ，取循环基数60105⨯=N ，9=m ，试求循环次数N分别为7 000、25 000、620 000次时的有限寿命弯曲疲劳极限。
[解] MPa 6.373107105180936910111=⨯⨯⨯==--N N σσN MPa 3.324105.2105180946920112=⨯⨯⨯==--N N σσN MPa 0.227102.6105180956930113=⨯⨯⨯==--N N σσN 3-2已知材料的力学性能为MPa 260=s σ，MPa 1701=-σ，2.0=σΦ，试绘制此材料的简化的等寿命寿命曲线。
[解] )170,0('A )0,260(C 012σσσΦσ-=-Θ σΦσσ+=∴-121MPa 33.2832.0117021210=+⨯=+=∴-σΦσσ得)233.283,233.283(D '，即)67.141,67.141(D '根据点)170,0('A ，)0,260(C ，)67.141,67.141(D '按比例绘制该材料的极限应力图如下图所示3-4 圆轴轴肩处的尺寸为：D =72mm ，d =62mm ，r =3mm 。
如用题3-2中的材料，设其强度极限σB =420MPa ，精车，弯曲，βq =1，试绘制此零件的简化等寿命疲劳曲线。
[解] 因2.14554==d D，067.0453==d r ，查附表3-2，插值得88.1=ασ，查附图3-1得78.0≈σq ，将所查值代入公式，即()()69.1188.178.0111k =-⨯+=-α+=σσσq查附图3-2，得75.0=σε；按精车加工工艺，查附图3-4，得91.0=σβ，已知1=q β，则35.211191.0175.069.1111k =⨯⎪⎭⎫ ⎝⎛-+=⎪⎪⎭⎫ ⎝⎛-+=q σσσσββεK ()()()35.267.141,67.141,0,260,35.2170,0D C A ∴根据()()()29.60,67.141,0,260,34.72,0D C A 按比例绘出该零件的极限应力线图如下图3-5 如题3-4中危险截面上的平均应力MPa 20m =σ，应力幅MPa 20a =σ，试分别按①C r =②C σ=m ，求出该截面的计算安全系数ca S 。
3-1:参考答案3-2:参考答案3-3 3-43-58-1: 8-25-49-29-4机械设计第十章齿轮设计课后习题答案10-2解（1）齿轮A为主动轮，齿轮B为“惰轮”，也就是说齿轮B既是主动轮又是从动轮。
当齿轮B与主动轮A啮合时，工作齿面是王侧，当齿轮B与从动轮C啮合时，工作齿面是另一侧。
对于一个轮齿来讲，是双齿面工作双齿面受载，弯曲应力是对称循环，接触力是脉动循环，取10-3 答：齿面接触应力是脉动循环，齿根弯曲应力是对称循环。
在作弯曲强度计算时，应将图中查出的极限应力值乘以0.7.10-4 答：一般齿轮材料主要选用锻钢（碳钢或全金钢）。
对于精度要求较低的齿轮，将齿轮毛坯经正火或调质处理后切齿即为成，这时精度可达8级，精切合金钢主要是渗碳后淬火，最后进行滚齿等精加工，其精度可达7，6级甚或5级。
对于尺寸较大的齿轮，可适用铸钢或球墨铸铁，正火后切齿也可达8级精度。
10-5提高轮齿抗弯疲劳强度的措施有：增大齿根过渡圆角半径，消除加工刀痕，可降低齿根应力集中;增大轴和支承的则度，可减小齿面局部受载；采取合适的热处理方法使轮世部具有足够的韧性；在齿根部进行喷丸、滚压等表面强度，降低齿轮表面粗糙度，齿轮采用正变位等。
提高齿面抗点蚀能力的措施有：提高齿面硬度；降低表面粗糙度；增大润滑油粘度；提高加工、发装精度以减小动载荷；在许可范围内采用较大变位系数正传动，可增大齿轮传动的综合曲率半径。
10-6解（1）选用齿轮的材料和精度等级，由教材表10-1可知，大小齿轮材料均为45号钢调质，小齿轮齿面硬度为250HBS,大齿轮齿面硬度为220HBS.选精度等级为7级。
（2）按齿面接触疲劳强度设计。
1、小齿轮传递的转矩2、初选载荷系数：初选Kt=1.83、确定齿宽系数：小齿轮不对称布置，据教材表10-7选用4、确定弹性影响系数：据教材表10-6查得5、确定区域载荷系数：按标准直齿圆柱齿轮传动设计ZH=2.56、齿数比：7、确定接触许用应力：循环次数查教材图10-19曲线I得查教材10-21（d）得8、由接触强度计算小齿轮的分度圆直径9、验算载荷系数：齿轮的使用系数：载荷状况以轻微冲击为依据查教材表10-2得KA=1.25齿轮的圆周速度由教材图10-8查得：Kv=1.12对于软齿面齿轮，假设,由教材表10-3查得齿宽齿宽与齿高比由教材表10-4查得,由教材图10-13查得：,接触强度载荷系数：10、校正直径：取标准值m=2.5mm11、齿轮的相关参数：12、确定齿宽：圆整后，取b2=50mm,b1=55mm.(3)校核齿根弯曲疲劳强度。
绪论1、机器的基本组成要素是什么？【答】机械系统总是由一些机构组成，每个机构又是由许多零件组成。
所以，机器的基本组成要素就是机械零件。
2、什么是通用零件？什么是专用零件？试各举三个实例。
【答】在各种机器中经常能用到的零件称为通用零件。
如螺钉、齿轮、弹簧、链轮等。
在特定类型的机器中才能用到的零件称为专用零件。
如汽轮机的叶片、内燃机的活塞、曲轴等。
3、在机械零件设计过程中，如何把握零件与机器的关系？【答】在相互连接方面，机器与零件有着相互制约的关系；在相对运动方面，机器中各个零件的运动需要满足整个机器运动规律的要求；在机器的性能方面，机器的整体性能依赖于各个零件的性能，而每个零件的设计或选择又和机器整机的性能要求分不开。
机械设计总论1、机器由哪三个基本组成部分组成？传动装置的作用是什么？【答】机器的三个基本组成部分是：原动机部分、执行部分和传动部分。
传动装置的作用：介于机器的原动机和执行部分之间，改变原动机提供的运动和动力参数，以满足执行部分的要求。
2、什么叫机械零件的失效？机械零件的主要失效形式有哪些？【答】机械零件由于某种原因丧失工作能力或达不到设计要求的性能称为失效。
机械零件的主要失效形式有1）整体断裂；2）过大的残余变形（塑性变形）；3）零件的表面破坏，主要是腐蚀、磨损和接触疲劳；4）破坏正常工作条件引起的失效：有些零件只有在一定的工作条件下才能正常工作，如果破坏了这些必要的条件，则将发生不同类型的失效，如带传动的打滑，高速转子由于共振而引起断裂，滑动轴承由于过热而引起的胶合等。
3、什么是机械零件的设计准则？机械零件的主要设计准则有哪些？【答】机械零件的设计准则是指机械零件设计计算时应遵循的原则。
机械零件的主要设计准则有：强度准则、刚度准则、寿命准则、振动稳定性准则、可靠性准则4、绘出浴盆曲线并简述其含义？【答】浴盆曲线是失效率曲线的形象化称呼，表示了零件或部件的失效率与时间的关系，一般用实验方法求得。
3-1某材料的对称循环弯曲疲劳极限MPa 1801=-σ，取循环基数60105⨯=N ，9=m ，试求循环次数N分别为7 000、25 000、620 000次时的有限寿命弯曲疲劳极限。
[解] MPa 6.373107105180936910111=⨯⨯⨯==--N N σσN MPa 3.324105.2105180946920112=⨯⨯⨯==--N N σσN MPa 0.227102.6105180956930113=⨯⨯⨯==--N N σσN 3-2已知材料的力学性能为MPa 260=s σ，MPa 1701=-σ，2.0=σΦ，试绘制此材料的简化的等寿命寿命曲线。
[解] )170,0('A )0,260(C 012σσσΦσ-=- σΦσσ+=∴-121MPa 33.2832.0117021210=+⨯=+=∴-σΦσσ得)233.283,233.283(D '，即)67.141,67.141(D '根据点)170,0('A ，)0,260(C ，)67.141,67.141(D '按比例绘制该材料的极限应力图如下图所示3-4 圆轴轴肩处的尺寸为：D =72mm ，d =62mm ，r =3mm 。
如用题3-2中的材料，设其强度极限σB =420MPa ，精车，弯曲，βq =1，试绘制此零件的简化等寿命疲劳曲线。
[解] 因2.14554==d D ，067.0453==d r ，查附表3-2，插值得88.1=ασ，查附图3-1得78.0≈σq ，将所查值代入公式，即()()69.1188.178.0111k =-⨯+=-α+=σσσq查附图3-2，得75.0=σε；按精车加工工艺，查附图3-4，得91.0=σβ，已知1=q β，则35.211191.0175.069.1111k =⨯⎪⎭⎫ ⎝⎛-+=⎪⎪⎭⎫ ⎝⎛-+=q σσσσββεK ()()()35.267.141,67.141,0,260,35.2170,0D C A ∴根据()()()29.60,67.141,0,260,34.72,0D C A 按比例绘出该零件的极限应力线图如下图3-5 如题3-4中危险截面上的平均应力MPa 20m =σ，应力幅MPa 20a =σ，试分别按①C r =②C σ=m ，求出该截面的计算安全系数ca S 。
第7章 铆接、焊接、胶接和过盈连接7.1 复习笔记一、铆接铆钉连接（简称铆接）是将铆钉穿过被连接件的预制孔经铆合后形成的不可拆卸连接。
1．铆缝的分类、特性和应用（1）分类按铆钉的排数可分为：单排、双排和多排；按铆缝的性能可分为：强固铆缝、强密铆缝和紧密铆缝；按接头情况可分为：有搭接逢、单盖板对接缝和双盖板对接缝。
（2）特性和应用铆接工艺设备简单、抗振、耐冲击、传力均匀、牢固可靠，但结构一般较为笨重，被铆件的强度削弱较大，铆接时噪音大，劳动条件差。
因此，目前除在桥梁、建筑、飞机制造等部门中采用外，应用已渐减少，并为焊接、胶接所代替。
2．铆缝的受力及破坏形式、强度计算（1）受力及破坏形式铆接主要靠铆钉的剪切和与孔壁间的挤压传递作用力，其失效形式主要有铆钉被剪断、板边被剪坏或被撕裂、钉孔接触面被压坏、板沿钉孔被拉断。
（2）强度计算对于单排搭接铆缝的强度，主要进行静强度分析，包括以下几个方面：①被铆件的拉伸强度条件[]1()F t zd δσ=-②被铆件上孔壁的挤压强度条件2p []F dz δσ=③铆钉的剪切强度条件23[]4d z F πτ=式中，为被铆接件厚度；b 为板宽；d 为铆钉直径；z 为铆钉数目；、、δ[]σp σ⎡⎤⎣⎦分别为被铆接件的许用拉应力、许用挤压应力和铆钉的许用切应力。
[]τ3．铆缝的强度系数被铆件遭到钉孔削弱后的强度与完整时的强度之比，称为铆缝的强度系数，用表示。
ϕ二、焊接焊接是利用局部加热(或加压)的方法使被连接件接头处的材料熔融连接成一体。
1．类型、特性和应用（1）焊接的类型如图7-1（a ）所示，其中，电弧焊中焊缝的基本类型如图7-1（b ）所示。
图7-1（2）特性和应用与铆接相比，焊接具有强度高、工艺简单、附加质量小、劳动条件较好等优点。
另外，以焊代铸可节约金属，降低成本。
因此应用日益广泛。
2．焊接件常用材料及焊条（1）焊接的金属结构件常用的材料：Q215、Q235、Q255等；（2）焊接的零件常用的材料：Q275、15～50号碳钢，以及50Mn、50Mn2、50SiMn2等合金钢。

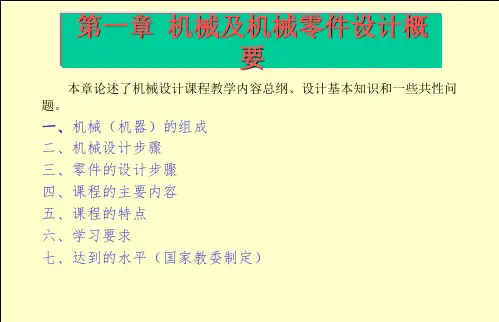

第1章 绪 论
1.1 复习笔记
一、本课程讨论的具体内容
1．总论部分
机器及零件设计的基本原则，设计计算理论，材料选择，结构要求，以及摩擦、磨损、润滑等方面的基本知识；
2．连接部分
螺纹连接，键、花键及无键连接，销连接，铆接，焊接，胶接与过盈连接等；
3．传动部分
螺旋传动，带传动，链传动，齿轮传动，蜗杆传动以及摩擦传动等；
4．轴系部分
滚动轴承，滑动轴承，联轴器与离合器以及轴等。
5．其他部分
弹簧、机座和箱体，减速器和变速器等。
二、本课程的性质
本课程的性质是以一般通用零件的设计为核心的设计性课程，而且是论述它们的基本设计理论与方法的技术基础课程。
三、本课程的主要任务
培养学生以下素质和能力：
1．有正确的设计思想并勇于创新探索；
2．掌握通用零件的设计原理、方法和机械设计的一般规律，进而具有综合运用所学的知识，研究改进或开发新的基础件及设计简单的机械的能力；
3．具有运用标准、规范、手册、图册和查阅有关技术资料的能力；
4．掌握典型机械零件的试验方法，获得实验技能的基本训练；
5．了解国家当前的有关技术的经济政策，并对机械设计的新发展有所了解。
1.2 名校考研真题详解
本章内容只是对整个课程的一个总体介绍，基本上没有学校的考研试题涉及到本章内容，读者简单了解即可，不必作为复习重点，所以本部分也就没有选用考研真题。
第三章 机械零件的强度习题答案3-1某材料的对称循环弯曲疲劳极限MPa 1801=-ζ，取循环基数60105⨯=N ，9=m ，试求循环次数N 分别为7 000、25 000、620 000次时的有限寿命弯曲疲劳极限。
[解] MPa 6.373107105180936910111=⨯⨯⨯==--N N ζζN M P a 3.324105.2105180946920112=⨯⨯⨯==--N N ζζN M P a 0.227102.6105180956930113=⨯⨯⨯==--N N ζζN 3-2已知材料的力学性能为MPa 260=s ζ，MPa 1701=-ζ，2.0=ζΦ，试绘制此材料的简化的等寿命寿命曲线。
[解] )170,0('A )0,260(C 012ζζζΦζ-=- ζΦζζ+=∴-121M P a33.2832.0117021210=+⨯=+=∴-ζΦζζ 得)233.283,233.283(D '，即)67.141,67.141(D '根据点)170,0('A ，)0,260(C ，)67.141,67.141(D '按比例绘制该材料的极限应力图如下图所示3-4 圆轴轴肩处的尺寸为：D =72mm ，d =62mm ，r =3mm 。
如用题3-2中的材料，设其强度极限σB =420MPa ，精车，弯曲，βq =1，试绘制此零件的简化等寿命疲劳曲线。
[解] 因2.14554==d D ，067.0453==d r ，查附表3-2，插值得88.1=αζ，查附图3-1得78.0≈ζq ，将所查值代入公式，即()()69.1188.178.0111k =-⨯+=-α+=ζζζq查附图3-2，得75.0=ζε；按精车加工工艺，查附图3-4，得91.0=ζβ，已知1=q β，则35.211191.0175.069.1111k =⨯⎪⎭⎫ ⎝⎛-+=⎪⎪⎭⎫ ⎝⎛-+=q ζζζζββεK ()()()35.267.141,67.141,0,260,35.2170,0D C A ∴根据()()()29.60,67.141,0,260,34.72,0D C A按比例绘出该零件的极限应力线图如下图3-5 如题3-4中危险截面上的平均应力MPa 20m =ζ，应力幅MPa 20a =ζ，试分别按①C r =②C ζ=m ，求出该截面的计算安全系数ca S 。
[解] 由题3-4可知35.2,2.0MPa,260MPa,170s 1-====ζζK Φζζ（1）C r =工作应力点在疲劳强度区，根据变应力的循环特性不变公式，其计算安全系数 28.2202.03035.2170m a 1-=⨯+⨯=+=ζΦζK ζS ζζca（2）C ζ=m工作应力点在疲劳强度区，根据变应力的平均应力不变公式，其计算安全系数()()()()81.1203035.2202.035.2170m a m 1-=+⨯⨯-+=+-+=ζζζζca ζζK ζΦK ζS第五章 螺纹连接和螺旋传动习题答案5-5 图5-49是由两块边板和一块承重板焊接的龙门起重机导轨托架。
两块边板各用4个螺栓与立柱相连接，托架所承受的最大载荷为20kN ，载荷有较大的变动。
试问：此螺栓连接采用普通螺栓连接还是铰制孔用螺栓连接为宜？为什么？Q215，若用M 6×40铰孔用螺栓连接，已知螺栓机械性能等级为8.8，校核螺栓连接强度。
[解] 采用铰制孔用螺栓连接为宜因为托架所受的载荷有较大变动，铰制孔用螺栓连接能精确固定被连接件的相对位置，并能承受横向载荷，增强连接的可靠性和紧密性，以防止受载后被连接件间出现缝隙或发生相对滑移，而普通螺栓连接靠结合面产生的摩擦力矩来抵抗转矩，连接不牢靠。
（1）确定M 6×40的许用切应力[τ]由螺栓材料Q215，性能等级8.8，查表5-8，可知MPa 640][s =ζ，查表5-10，可知0.5~5.3][=τS()MPa 128~86.1820.5~5.3640][][][s ===τ∴τS ζ M P a67.4265.1640][s ===p p S ζζ （2）螺栓组受到剪力F 和力矩（FL T =），设剪力F 分在各个螺栓上的力为i F ，转矩T 分在各个螺栓上的分力为j F ，各螺栓轴线到螺栓组对称中心的距离为r ,即mm 27545cos 2150=︒=rkN2510275810300208 kN 5.220818133=⨯⨯⨯⨯===⨯==∴--r FL F F F j i 由图可知，螺栓最大受力kN 015.945cos 255.22)25(5.2cos 22222max =︒⨯⨯⨯++=++=θF F F F F j i j i ()][319106410015.9423320max τ>=⨯⨯π⨯=π=τ∴-d F][8.131104.1110610015.9333min 0max p p ζL d F ζ<=⨯⨯⨯⨯==∴--故M 6×40的剪切强度不满足要求，不可靠。
5-6 已知一个托架的边板用6个螺栓与相邻的机架相连接。
托架受一与边板螺栓组的垂直对称轴线相平行、距离为250mm 、大小为60kN 的载荷作用。
现有如图5-50所示的两种螺栓布置形式，设采用铰制孔用螺栓连接，试问哪一种布置形式所用的螺栓直径最小？为什么？[解] 螺栓组受到剪力F 和转矩，设剪力F 分在各个螺栓上的力为i F ，转矩T 分在各个螺栓上的分力为j F （a ）中各螺栓轴线到螺栓组中心的距离为r ，即r =125mmkN 2010125610250606 kN 1060616133=⨯⨯⨯⨯===⨯==∴--r FL F F F ji 由（a ）图可知，最左的螺栓受力最大kN 302010max =+=+=j i F F F （b ）方案中 kN 10606161=⨯==F F i kN 39.24101252125421252101252125102506062223223612max612maxmax =⨯⎥⎥⎦⎤⎢⎢⎣⎡⎪⎪⎭⎫⎝⎛+⎪⎭⎫ ⎝⎛⨯+⎪⎭⎫ ⎝⎛⨯⨯+⎪⎭⎫ ⎝⎛⨯⨯⨯===---==∑∑i ii ij r FLr r Mr F 由（b ）图可知，螺栓受力最大为 kN 63.335239.24102)39.24(10cos 22222max =⨯⨯⨯++=++=θF F F F F j i j i[]直径较小）布置形式所用的螺栓可知采用（由a F d τπ≥∴max045-10第六章 键、花键、无键连接和销连接习题答案6-3 在一直径mm 80=d 的轴端，安装一钢制直齿圆柱齿轮（如下图），轮毂宽度 1.5d L =，工作时有轻微冲击。
试确定平键的尺寸，并计算其允许传递的最大扭矩。
[解] 根据轴径mm 80=d ，查表得所用键的剖面尺寸为mm 22=b ，mm 14=h根据轮毂长度mm 120805.1'=⨯==1.5d L 取键的公称长度 mm 90=L键的标记 键79-90GB109622⨯键的工作长度为 68m m 2290=-=-=b L l键与轮毂键槽接触高度为 mm 7==2hk 根据齿轮材料为钢，载荷有轻微冲击，取许用挤压应力 110M P a][=p ζ 根据普通平键连接的强度条件公式 ][1023p p ζkldT ζ≤⨯=变形求得键连接传递的最大转矩为m N 20942000110806872000][⋅=⨯⨯⨯==p max ζkld T第八章 带传动 习题答案8-1 V 带传动的min 14501r n =，带与带轮的当量摩擦系数51.0=v f ，包角︒=α1801，初拉力N 3600=F 。
试问：（1）该传动所能传递的最大有效拉力为多少？（2）若mm 100d d1=，其传递的最大转矩为多少？（3）若传动效率为0.95，弹性滑动忽略不计，从动轮输出效率为多少？ [解] ()N 4.4781111360211112151.01151.00=+-⨯⨯=+-=ππααee e e F F v vf f ec()mm N 92.232101004.4782d 2-3d1⋅=⨯⨯==ec F T()kW45.395.0100060100010014.314504.4781000601000d 10003d11=⨯⨯⨯⨯⨯⨯=∙⨯⨯π=∙=ηn F ηνF P ec ec8-2 V 带传动传递效率7.5kW =P ，带速s m 10=ν，紧边拉力是松边拉力的两倍，即21F F =，试求紧边拉力1F 、有效拉力e F 和初拉力0F 。
[解] 1000νF P e =N 750105.710001000=⨯==∴νP F e 21212F F F F F e =-=且 1500N 750221=⨯==∴e F F201eF F F += 1125N 27501500210=-=-=∴e F F F8-4 有一带式输送装置，其异步电动机与齿轮减速器之间用普通V 带传动，电动机功率P=7kW ，转速min 9601r n =，减速器输入轴的转速min 3302r n =，允许误差为%5±，运输装置工作时有轻度冲击，两班制工作，试设计此带传动。
[解] （1）确定计算功率ca P由表8-7查得工作情况系数2.1A =K ，故 4kW .872.1A ca =⨯==P K P （2）选择V 带的带型根据ca P 、1n ，由图8-11选用B 型。
（3）确定带轮的基准直径d d ，并验算带速ν①由表8-6和8-8，取主动轮的基准直径mm 1801=d d②验算带速νs m 0432.9100060960180********=⨯⨯⨯π=⨯π=n d νd带速合适∴<<s m 30s m 5ν ③计算从动轮的基准直径 ()()mm 45.49733005.0196018012112=-⨯⨯=-=n εn d d d d（4）确定V 带的中心距a 和基准长度d L①由式()()2102127.0d d d d d d a d d +≤≤+，初定中心距mm 5500=a 。
②计算带所需的基准长度()()()()mm221455041805005001802550242222122100≈⨯-++π+⨯=-++π+≈a d d d d a L d d d d d由表8-2选带的基准长度mm 2240=d L ③实际中心距amm 563222142240550200=-+=-+≈d d L L a a 中心距的变化范围为mm 630~550。
