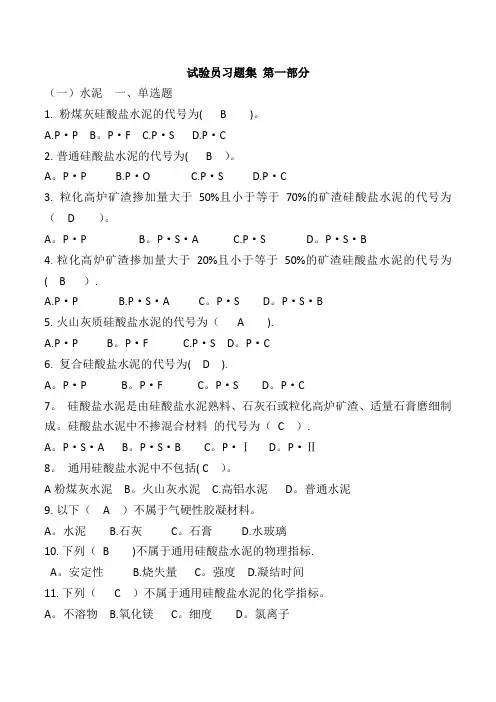

试验员习题集第一部分（一）水泥一、单选题1.粉煤灰硅酸盐水泥的代号为( B )。
A.P·PB.P·FC.P·SD.P·C2.普通硅酸盐水泥的代号为（ B ）。
A.P·PB.P·OC.P·SD.P·C3.粒化高炉矿渣掺加量大于50%且小于等于70%的矿渣硅酸盐水泥的代号为( D )。
A.P·PB.P·S·AC.P·SD.P·S·B4.粒化高炉矿渣掺加量大于20%且小于等于50%的矿渣硅酸盐水泥的代号为( B )。
A.P·PB.P·S·AC.P·SD.P·S·B5.火山灰质硅酸盐水泥的代号为( A )。
A.P·PB.P·FC.P·SD.P·C6.复合硅酸盐水泥的代号为( D )。
A.P·PB.P·FC.P·SD.P·C7.硅酸盐水泥是由硅酸盐水泥熟料、石灰石或粒化高炉矿渣、适量石膏磨细制成。
硅酸盐水泥中不掺混合材料的代号为( C )。
A.P·S·AB.P·S·BC.P·ⅠD.P·Ⅱ8.通用硅酸盐水泥中不包括( C )。
A粉煤灰水泥 B.火山灰水泥 C.高铝水泥 D.普通水泥9.以下( A )不属于气硬性胶凝材料。
A.水泥B.石灰C.石膏D.水玻璃10.下列( B )不属于通用硅酸盐水泥的物理指标。
A.安定性B.烧失量C.强度D.凝结时间11.下列( C )不属于通用硅酸盐水泥的化学指标。
A.不溶物B.氧化镁C.细度D.氯离子12.国标规定：硅酸盐水泥的初凝时间( D )，终凝( )。
A.不大于45min，不小于390minB.不大于45min，不小于600minC.不小于45min，不大于600minD.不小于45min，不大于390min13.GB175-2007中强度规定：硅酸盐水泥中没有( A )等级。
A.32.5B.42.5C.52.5D.62.514.GB175-2007中强度规定：普通硅酸盐水泥中没有( B )等级。
A.42.5B.32.5 RC.42.5 RD.52.5R15.下列( A )不属于早强型水泥。
A.32.5B.42.5RC.52.5RD.62.5R16.以下( C )属于水泥的选择性指标。
A.安定性B.凝结时间C.细度D.强度17.以下( B )的细度不用筛余表示。
A.复合水泥B.普通水泥C.粉煤灰水泥D.火山灰水泥18.水泥取样充分混合后应通过( B )方孔筛，均分为试验样和封存样。
A.1.25mmB.0.9mmC.2.5mmD.80um19.水泥胶砂试体龄期是从( A )算起。
A.水泥加水搅拌时B.胶砂搅拌结束时C.装模并抹面结束时D.试体放入湿气养护箱时20.水泥细度试验筛每使用( C )后，应进行标定。
A.200次B.一个月后C.100次D.三个月后21.当水泥跳桌在( A )未使用，在用于试验前，应空跳一个周期。
A.24hB.48hC.24hD.48h22.水泥凝结时间的待测试件应放置的养护箱的温度和湿度要求为( C )。
A.20±2℃，≥90%B.20±1℃，≥95%C.20±1℃，≥90%D.20±2℃，≥95%23.水泥细度的筛余值小于或等于5.0%，而两次筛余结果绝对误差大于( D )时，应再做一次试验。
A.0.1%B.1.0%C.0.3%D.0.5%24.进行水泥胶砂流动度测试时，捣实胶砂，取下截锥圆模，立即开动跳桌，跳桌应完成( C )次跳动。
A.15次B.20次C.25次D.30次25.在进行水泥胶砂制备的各个搅拌阶段，时间误差应控制在( D )。
A.±10sB.±2sC.±5sD.±1s26.用于进行细度试验的天平最小分度值不应大于( C )。
A.0.5gB.0.1gC.0.01gD.0.001g27.水泥胶砂强度试件制备时，应分( B )层装模，每层振实( )次。
A.三、30B.二、60C.三、60D.二、3028.水泥强度试条的养护池水温应控制在( C )。
A.（20±2）℃B.(25±2)℃C.（20±1）℃D.（25±1）℃29.水泥细度试验用80μm和45μm试验筛和时，应称的水泥试样分别为( B )。
A.50g；25gB.25g；10gC.10g ；25gD.25g ；50g30.细度检验中，当几种试验方法发生争议时，应以( C )为准。
A.手工筛析法B.水筛法C.负压筛析法D.水筛法和负压筛析法31.细度筛析试验中，试样的称取应精确至( A )g。
A.0.01B.0.001C.0.1D.1.032.到龄期的胶砂强度试体应在破型前( C )从养护水中取出，准备试验。
A.10minB.5minC.15minD.20min33.当试验水泥从取样至试验要保持( B )以上时，应把它存放在可基本装满、气密且不与水泥反应的容器里。
A.12hB.24hC.36hD.48h34.当水泥细度试验筛的标定修正系数C在( C )围时，试验筛可以继续使用，否则应予淘汰。
A.0.90~1.10B.0.70~1.30C.0.80~1.20D.0.85~1.1535.水泥胶砂流动度试验，从胶砂加水开始到测量扩散直径结束，应( D )完成。
A.5minB.8minC.10minD.6min36.当将雷氏夹的一根指针的根部先悬挂在一根金属丝上，另一根指针的根部挂上300g砝码时，两根指针针尖的距离增加应在( A )。
A.17.5mm±2.5mmB.10.0mm±1.0mmC.20.0mm±3.0mmD.22.5mm±2.5mm37.沸煮法只适用于检验( C )对体积安定性的影响。
A.游离氧化镁B.石膏C.游离氧化钙D.三氧化硫38.进行水泥标准稠度用水量测定时，净浆拌合完毕后进行沉入深度的测量应在( A )完成。
A.1.5minB.2minC.2.5minD.3min39.水泥强度试条的养护池水温应控制在 C )。
A.20±2℃B.25±2℃C.20±1℃D.25±1℃40.进行水泥抗折强度试验时，试验加荷的速率为( A )。
A.50N/s±10N/sB.80N/s±10N/sC.50N/s±15 N/sD.80N/s±15 N/s41.进行水泥凝结时间测定时，临近初凝时间时，每隔( C )测定一次，临近终凝时间时，每隔( )测定一次。
A.15min；30minB.10min；20minC.5min；15minD.5min；10min42.硅酸盐水泥熟料中含量最高的是( A )。
A.C3S B.C2S C.C3A D.C4AF43.水泥试样筛的标定中，应以两个样品结果的算术平均数为最终值，但当二个样品筛余结果相差大于( C )时，应称第三个样品进行试验，并取接近的两个结果进行平均作为结果。
A.0.1%B.1.0%C.0.3%D.0.5%44.水泥初凝时间测定时，试件在湿气养护箱中养护至加水后( B )进行第一次测定。
A.15minB.30minC.45minD.50min45.水泥胶砂强度试验试体的龄期规定：当测72h龄期强度时应在( C )时间进行。
A.±15minB.±30minC.±45minD.±50min24h±15min 48h±30min 72±45min 7d±2h 28d±8h46.在制作水泥胶砂时，应在搅拌状态的( B )均匀加砂。
A.第一个30sB.第二个30sC.第三个30sD.最后一个30s47.通用水泥的贮存期不超过( B )，若超过，应按规定取样复验。
A.2个月B.3个月C.6个月D.12个月48.水泥安定性检测中，应调整好沸煮箱的水位，使之能在( C )沸腾。
A.（25±5）minB.（45±5）minC.（30±5）minD.（35±5）min二、多选题49.水泥是最重要的建筑材料之一，在(ABCDE )等基础设施建设工程中得到广泛应用。
A.建筑B.水利电力C.国防D.航空航天E. 农业50．水泥的体积安定性主要是由于( BCD )含量过多引起的。
A.硅酸钙B.游离氧化钙C.游离氧化镁D.石膏E.氢氧化钙51.硅酸盐水泥熟料中含有( ABCD )矿物成分。
A.硅酸二钙B.硅酸三钙C.铝酸三钙D.铁铝酸四钙E.氧化钙52.细度为水泥的选择性指标，是指水泥颗粒的粗细程度。
水泥的细度可用( BC )来表示。
A.细度模数B.比表面积C.筛余D.最大粒径E.颗粒级配53.影响硅酸盐水泥技术性质的因素一般包括( ACDE )。
A.石膏掺量B.水泥细度C.温度、湿度D.养护时间E.外加剂的影响54.硅酸盐水泥的强度等级分为( BCD )等级A.32.5、32.5RB.42.5、42.5RC.52.5、52.5RD.62.5、62.5RE.72.5、72.5R55.通用硅酸盐水泥的物理指标主要包括( ABCD )。
A.凝结时间B.安定性C.强度D.细度E. 烧失量56.水泥细度检验的方法有( ABC )。
A.手工筛法B.水筛法C.负压筛法D.分级筛余法E.沸煮法57.普通硅酸盐水泥的强度等级分为( BC )等级A.32.5、32.5RB.42.5、42.5RC.52.5、52.5RD.62.5、62.5RE.32.5、62.558.水泥的凝结时间可分为( BC )。
A.速凝B.初凝C.终凝D.促凝E.缓凝59.通用硅酸盐水泥的化学指标主要包括( ACD )。
A.不溶物B.安定性C.氯离子D.烧失量E.细度60.硅酸盐水泥熟料的主要矿物组成有( ABCE )。
A.C3SB.C2SC.C3AD.C a OE.C4AF61.粉煤灰硅酸盐水泥的强度等级分为( ABC )等级A.32.5、32.5RB.42.5、42.5RC.52.5、52.5RD.62.5、62.5RE.72.5 72.5R62.大体积混凝土施工可选用( ACD )。
A.矿渣水泥B.普通水泥C.粉煤灰水泥D.火山灰水泥E.硅酸盐水泥63.( ACD )的细度是用筛余来表示的。
A.火山灰质硅酸盐水泥B.普通硅酸盐水泥C.粉煤灰硅酸盐水泥D.矿渣硅酸盐水泥E.硅酸盐水泥64.( BE )的细度是用比表面积来表示的。
