消防主机操作流程图
- 格式:pdf
- 大小:19.07 KB
- 文档页数:1
1、复位报警设备按
键按
键系统自动复位;
2
按
键;
3、系统手动
按
键;
4、信息查询
进行查询;
海湾JB-QT-GST-9000火灾报警系统是通过光电式感温、感烟探测器对大厦进行24小时监测,同时中控室值班人员也需实行24小时值班制度,消防主机一出现信号,即通知火警就近岗位人员跟进(跑点),如经确认有灾情出现,即进入火警应急程序,启动微型消防站,并开启消防联动设备、设施及消防广播系统。
海湾JB-QT-GST-9000报警系统操作流程图
屏幕显示操作流程
1、卷帘启动
2、消防广播进行疏散;
3
1
手动控制盘操作流程 多线控制盘操作流程。
消防系统管理三流程——设备操作流程(泰和安-JB-QGL-TX3032A)注意:根据各项目消防主机品牌对操作流程操作自行调整。
一、联动型消防系统操作示意图1、消防主机处置火情操作示意图(泰和安-JB-QGL-TX3032A)消防主机联动设备处置火警操作指引①确认现场发生火警为火情信息②按“消音”键设备运行状态转换操作指引③如消防主机在“禁止”状态,须操纵至“允许”状态,“允许”指示灯亮起。
2、多线控制盘操作示意图(泰和安-JB-QGL-TX3032A)在处置火情事件时,如被控制的主要消防设备未动作,可在多线控制盘进行直启手动操作。
多线控制盘启动操作指引①多线控制盘“手动方式”操作至允许状态,“允许”指示灯亮起消火栓泵启动操作指引②手动直接启动消火栓泵“启动”键,“启动”与“反馈”指示灯先后亮起,证明设备正常动作。
喷淋(雨淋、预作用、水炮、水幕、细水雾)水泵启动操作指引③手动直接启动喷淋泵“启动”键,“启动”与“反馈”指示灯先后亮起,证明设备正常动作启动正压送风风机操作启动消防排烟风机操作④手动启动失火单元或防火分区正压送风风机⑤手动启动失火单元或防火分区消防排烟风机“启动”键,“启动”与“反馈”指示灯先后亮起“启动”键,“启动”与“反馈”指示灯先后亮起3、总线控制盘操作示意图在处置火情事件时,如控制的消防设备未动作,可在总线控制盘进行手动操作。
①按动主界面“联动模式”键②按屏幕下方“上下键”功能③按屏幕中第2选项“设置手动控制状态”按确认键显示“操作已完成”防火卷帘门下降操作指引在总线控制盘面板上找到控制防火卷帘门按键区域,选择失火区域的防火卷帘门按键按下“操作”键,“启动”与“反馈”指示灯先后亮起,控制屏显示为“防火卷帘门动作”电梯迫降操作指引在总线控制盘面板上找到控制电梯按键区域,选择失火区域的电梯按键按下“操作”键,“动作”与“反馈”指示灯先后亮起,控制屏显示为“电梯迫降”应急照明切换操作指引在总线控制盘面板上找到控制应急照明按键区域,选择失火区域的应急照明按键按下“操作”键,“动作”与“反馈”指示灯先后亮起,控制屏显示为“强切间切电”4、消防设备测试操作示意图(泰和安-JB-QGL-TX3032A)消防控制室启动XX栋楼非消防电源强切功能指引①将消防主机进入“系统界面”②进入“运行模式”,进入“调试”模式确认③按“菜单”键“上下”键选择系统设置,选择10模拟火警④输入测试二次码⑤如:输入70683321号⑥按F1启动消防控制室启动XX防火分区卷帘门下降功能指引跟应急、强切、等操作方式雷同消防控制室启动XX 栋楼(防火分区)正压送风风机指引①在控制盘上将钥匙设置为“允许”状态②启动待测试XX 栋楼(防火分区)正压送风机消防控制室启动XX 防火分区消防排烟风机指引①在控制盘上将钥匙设置为“允许”状态②启动待测试XX 栋楼(防火分区)消防排烟机消防控制室启动(室内外)消火栓泵指引①在控制盘上将钥匙设置为“允许”状态②启动待测试消火栓泵(泵房现场安排人员复位)消防控制室启动喷淋泵指引①在控制盘上将钥匙设置为“允许”状态②启动待测试喷淋泵(泵房现场安排人员复位)消防控制室启动XX栋楼(防火分区)消防疏散广播指引①控制盘运行方式调到“允许”状态②进入“设置界面”,点击7进入“设置手动启停设备模式③点击“允许”、“确认”④手动方式“允许”灯亮⑤按下该区域广播按钮,动作后“工作”灯亮5、消防设备故障屏蔽及修复解除屏蔽操作示意图消防设备故障状态,设备屏蔽操作指引①控制板处操作“屏蔽”键输入故障设备回路号、地址码,设备类型按“F1”键完成消防设备故障修复后,设备屏蔽解除操作指引①控制板处操作“取消屏蔽”键输入设备回路号、地址码、设备类型编号选按F1键完成二、电气火灾报警设备操作流程图(泰和安-TE3004)电气火灾监控系统具有火灾预警功能,只能进行监视,无控制设备功能,将异常信息报工程组人员现场查看,并进行检测、维修,检修后正常后按下复位键输入密码1357确认异常报警点按下消音键三、防火门监控设备操作流程图(泰和安:TX3820G)该系统具有防火门状态监视功能,只能进行监视,无控制设备功能,将异常信息报安全组人员现场查看异常状态消除后,将主机复位(跟电气火灾监控设备雷同)确认异常报警点按下消音键四、气体灭火设备操作流程图(泰和安-JB-QGL-TX3032A)确认火警信息按下消音键控制室主机操作:确认真实火情后点击手/自动转换按钮现场手动按钮操作敲碎玻璃按启动。

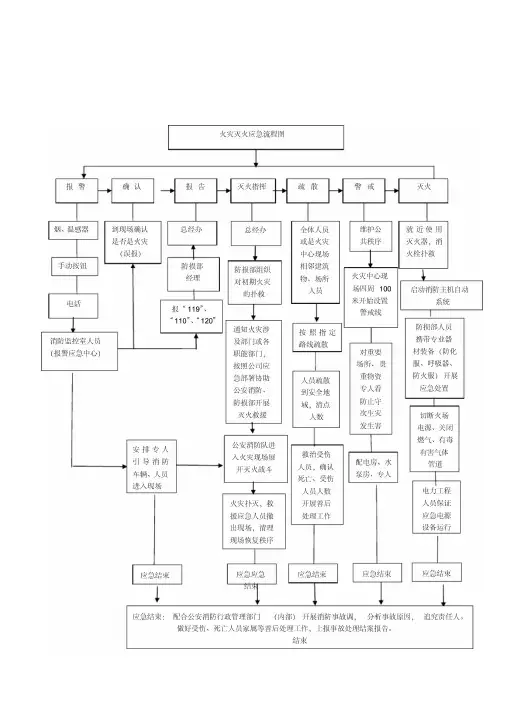

火灾灭火应急流程图 报警确认 报告 灭火指挥 疏散 警戒 灭火 烟、温感器到现场确认 总经办 总经办 全体人员 维护公 就近使用是否是火灾 或是火灾 共秩序 灭火器,消(误报) 中心现场 火栓扑救 手动按钮防损部 防损部组织 相邻建筑经理 对初期火灾 物、场所 火灾中心现的扑救 人员 场四周100 启动消防主机自动 电话报“119”、 米开始设置 系统 通知火灾涉 按照指定 警戒线 防损部人员“110”、 “120” 消防监控室人员及部门或各 路线疏散 携带专业器 (报警应急中心)职能部门, 对重要 材装备(防化按照公司应 场所、贵 服、呼吸器、急部署协助 人员疏散 重物资 防火服)开展公安消防、 到安全地 专人看 应急处置防损部开展 域,清点 防止守灭火救援 人数 次生灾切断火场发生害 电源、关闭安排专人引导消防公安消防队进入火灾现场展救治受伤车辆、人员进入现场卅火火战斗人员,确认死亡、受伤火灾扑灭,救人员人数开展善后援应急人员撤出现场,清理现场恢复秩序处理工作应急结束应急应急应急结束结束配电房、水泵房、专人应急结束燃气、有毒有害气体管道电力工程人员保证应急电源设备运行应急结束火灾灭火应急流程图 报警确认 报告 灭火指挥 疏散 警戒 灭火 烟、温感器到现场确认 总经办 总经办 全体人员 维护公 就近使用是否是火灾 或是火灾 共秩序 灭火器,消(误报) 中心现场 火栓扑救 手动按钮防损部 防损部组织 相邻建筑经理 对初期火灾 物、场所 火灾中心现的扑救 人员 场四周100 启动消防主机自动 电话报“119”、 米开始设置 系统 通知火灾涉 按照指定 警戒线 防损部人员“110”、 “120” 消防监控室人员及部门或各 路线疏散 携带专业器 (报警应急中心)职能部门, 对重要 材装备(防化按照公司应 场所、贵 服、呼吸器、急部署协助 人员疏散 重物资 防火服)开展公安消防、 到安全地 专人看 应急处置防损部开展 域,清点 防止守灭火救援 人数 次生灾切断火场发生害 电源、关闭安排专人引导消防公安消防队进入火灾现场展救治受伤车辆、人员进入现场卅火火战斗人员,确认死亡、受伤火灾扑灭,救人员人数开展善后援应急人员撤出现场,清理现场恢复秩序处理工作应急结束应急应急应急结束结束配电房、水泵房、专人应急结束燃气、有毒有害气体管道电力工程人员保证应急电源设备运行应急结束火灾灭火应急流程图 报警确认 报告 灭火指挥 疏散 警戒 灭火 烟、温感器到现场确认 总经办 总经办 全体人员 维护公 就近使用是否是火灾 或是火灾 共秩序 灭火器,消(误报) 中心现场 火栓扑救 手动按钮防损部 防损部组织 相邻建筑经理 对初期火灾 物、场所 火灾中心现的扑救 人员 场四周100 启动消防主机自动 电话报“119”、 米开始设置 系统 通知火灾涉 按照指定 警戒线 防损部人员“110”、 “120” 消防监控室人员及部门或各 路线疏散 携带专业器 (报警应急中心)职能部门, 对重要 材装备(防化按照公司应 场所、贵 服、呼吸器、急部署协助 人员疏散 重物资 防火服)开展公安消防、 到安全地 专人看 应急处置防损部开展 域,清点 防止守灭火救援 人数 次生灾切断火场发生害 电源、关闭安排专人引导消防公安消防队进入火灾现场展救治受伤车辆、人员进入现场卅火火战斗人员,确认死亡、受伤火灾扑灭,救人员人数开展善后援应急人员撤出现场,清理现场恢复秩序处理工作应急结束应急应急应急结束结束配电房、水泵房、专人应急结束燃气、有毒有害气体管道电力工程人员保证应急电源设备运行应急结束火灾灭火应急流程图 报警确认 报告 灭火指挥 疏散 警戒 灭火 烟、温感器到现场确认 总经办 总经办 全体人员 维护公 就近使用是否是火灾 或是火灾 共秩序 灭火器,消(误报) 中心现场 火栓扑救 手动按钮防损部 防损部组织 相邻建筑经理 对初期火灾 物、场所 火灾中心现的扑救 人员 场四周100 启动消防主机自动 电话报“119”、 米开始设置 系统 通知火灾涉 按照指定 警戒线 防损部人员“110”、 “120” 消防监控室人员及部门或各 路线疏散 携带专业器 (报警应急中心)职能部门, 对重要 材装备(防化按照公司应 场所、贵 服、呼吸器、急部署协助 人员疏散 重物资 防火服)开展公安消防、 到安全地 专人看 应急处置防损部开展 域,清点 防止守灭火救援 人数 次生灾切断火场发生害 电源、关闭安排专人引导消防公安消防队进入火灾现场展救治受伤车辆、人员进入现场卅火火战斗人员,确认死亡、受伤火灾扑灭,救人员人数开展善后援应急人员撤出现场,清理现场恢复秩序处理工作应急结束应急应急应急结束结束配电房、水泵房、专人应急结束燃气、有毒有害气体管道电力工程人员保证应急电源设备运行应急结束火灾灭火应急流程图 报警确认 报告 灭火指挥 疏散 警戒 灭火 烟、温感器到现场确认 总经办 总经办 全体人员 维护公 就近使用是否是火灾 或是火灾 共秩序 灭火器,消(误报) 中心现场 火栓扑救 手动按钮防损部 防损部组织 相邻建筑经理 对初期火灾 物、场所 火灾中心现的扑救 人员 场四周100 启动消防主机自动 电话报“119”、 米开始设置 系统 通知火灾涉 按照指定 警戒线 防损部人员“110”、 “120” 消防监控室人员及部门或各 路线疏散 携带专业器 (报警应急中心)职能部门, 对重要 材装备(防化按照公司应 场所、贵 服、呼吸器、急部署协助 人员疏散 重物资 防火服)开展公安消防、 到安全地 专人看 应急处置防损部开展 域,清点 防止守灭火救援 人数 次生灾切断火场 发生害 电源、关闭安排专人引导消防公安消防队进入火灾现场展救治受伤车辆、人员进入现场卅火火战斗人员,确认死亡、受伤火灾扑灭,救人员人数开展善后援应急人员撤出现场,清理现场恢复秩序处理工作应急结束应急应急应急结束结束配电房、水泵房、专人应急结束燃气、有毒有害气体管道电力工程人员保证应急电源设备运行应急结束。

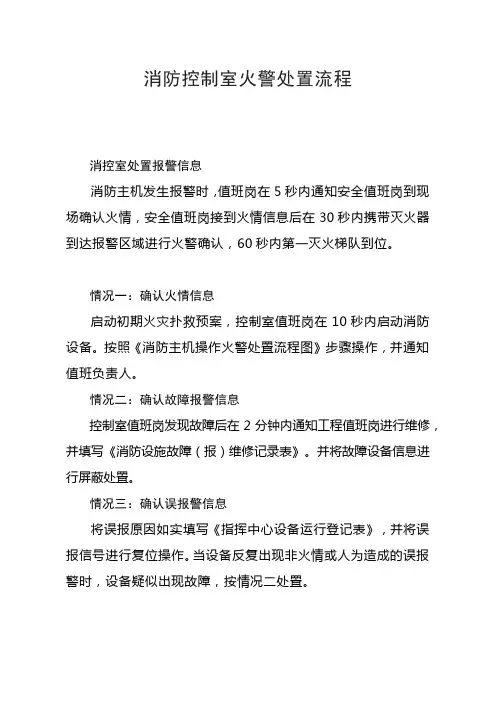

消防控制室火警处置流程消控室处置报警信息消防主机发生报警时,值班岗在5秒内通知安全值班岗到现场确认火情,安全值班岗接到火情信息后在30秒内携带灭火器到达报警区域进行火警确认,60秒内第一灭火梯队到位。
情况一:确认火情信息启动初期火灾扑救预案,控制室值班岗在10秒内启动消防设备。
按照《消防主机操作火警处置流程图》步骤操作,并通知值班负责人。
情况二:确认故障报警信息控制室值班岗发现故障后在2分钟内通知工程值班岗进行维修,并填写《消防设施故障(报)维修记录表》。
并将故障设备信息进行屏蔽处置。
情况三:确认误报警信息将误报原因如实填写《指挥中心设备运行登记表》,并将误报信号进行复位操作。
当设备反复出现非火情或人为造成的误报警时,设备疑似出现故障,按情况二处置。
一、消控岗位消防安全职责1、负责消防控制室报警系统值班监控;2、接班时负责对消防报警设备运行状态进行检查,发现设备问题及时填写《指挥中心交接班记录表》及《指挥中心设备运行登记表》;3、消防控制室设备发生报警后在30秒内通知安全值班人员到现场确认火情,并填写《指挥中心设备运行登记表》;4、当发生火情后在10秒内启动消防设备,确保控制室设备正常运行;5、消防控制室设备发现故障后在2分钟内通知工程值班人员进行维修,并填写《消防设施故障(报)维修记录表》;6、协助安全组及工程组人员对消防设备进行系统测试的主机操作。
二、安全值班岗位消防安全职责1、接到消防火情信息后在3分钟内携带消防应急包或灭火器到达报警区域进行火警确认;当发生误报警,巡逻岗应在30秒内通知指挥中心解除报警。
当确认为火情信息后,巡逻岗应在10秒内通知指挥中心启动消防应急预案;2、巡逻岗安全员每天要对消防设施、器材进行巡查,发现异常及时上报并在《巡逻岗值班记录表》做好记录;3、巡逻过程中发现消防设备出现故障应在10分钟内通知客服前台,并在《巡逻岗值班记录表》做好记录。
三、工程值班岗位消防安全职责1、每周对消防控制室设备的运行状态进行一次巡视检查,并填写《消防设施巡查记录表》;2、定期开展设备机房及公用设备设施检查及测试,并填写《消防设施检测记录表》;3、每月、季度、年度对消防控制室内设备进行维护保养,并填写《消防联动系统月、季、年度保养记录表》;4、当发生火灾后3分钟内到达消防泵房,确保消防泵运转、消防水源充足、水压正常运行。

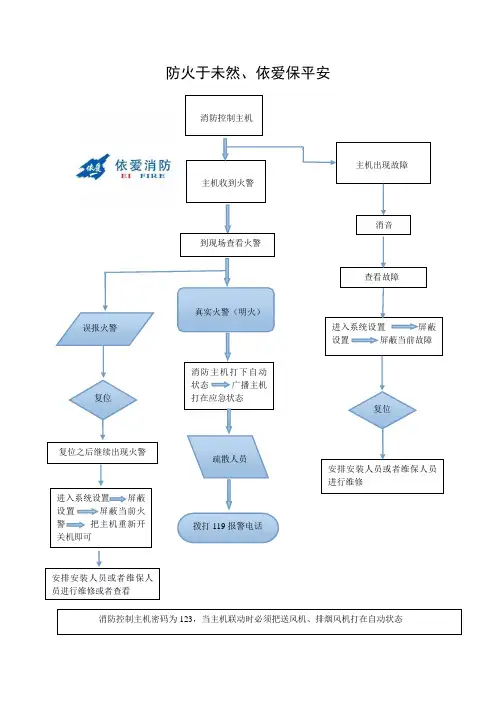

防火于未然、依爱保平安
消防控制主机
主机收到火警 安排安装人员或者维保人 员进行维修或者查看
到现场查看火警 主机出现故障
误报火警
真实火警(明火)
进入系统设置 屏蔽
设置 屏蔽当前故障
查看故障
消音
安排安装人员或者维保人员
进行维修
复位
复位 消防主机打下自动状态 广播主机打在应急状态
疏散人员
拨打119报警电话 消防控制主机密码为123,当主机联动时必须把送风机、排烟风机打在自动状态 复位之后继续出现火警 进入系统设置 屏蔽
设置 屏蔽当前火
警 把主机重新开
关机即可。
消防控制主机操作流程消防控制主机是保护生命和财产安全的重要设备,其正常操作流程对于及时发现火灾、快速响应并控制火势至关重要。
本文将介绍消防控制主机的操作流程,以保证消防系统的高效运行。
一、准备工作1.1 开机前检查在操作消防控制主机之前,需要对设备进行检查,确保各个部件正常运行。
首先,检查主机的电源线是否接好,电源是否稳定;其次,检查报警延时时长是否设置合理;最后,检查各个控制模块的连接是否良好。
1.2 查看操作手册在操作消防控制主机之前,应仔细阅读相关的操作手册,熟悉主机的功能、指示灯和报警声音的含义,以及应急处理方法。
二、消防报警处理流程2.1 火灾报警当消防控制主机接收到火灾报警信号时,应及时采取措施以保护人员的安全。
操作人员应首先确认火灾报警的位置和严重程度,并迅速启动警报装置。
2.2 确认火灾情况操作人员在确认火灾报警后,应通过消防控制主机的显示屏上的信息,确定火灾的具体位置、类型和范围。
同时,还需通过与消防设备连接的摄像头或传感器等设备获取实时监控图像或数据,以更好地了解现场情况。
2.3 采取相应措施根据火灾的具体情况,在确认火灾后,应快速采取相应的措施来控制和扑灭火势。
例如,关闭相应区域的防火门,打开喷淋系统,及时将火灾隔离。
2.4 联系相关人员在采取控制火势的措施后,操作人员还需及时联系相关人员,如消防队、物业管理人员等,告知火灾情况,并协调他们的应急响应工作。
三、消防设备检修流程3.1 定期巡检在正常情况下,消防控制主机应定期进行巡检,以确保其正常运行。
操作人员应按照设备说明书的要求,对主机进行外观检查,检查各个显示灯是否正常,观察是否有异常现象。
3.2 系统自检除了定期巡检外,消防控制主机还具备自动自检功能。
操作人员可以通过主机界面上的系统自检按钮,触发主机进行自检,以确认各个部件是否正常工作。
3.3 故障排除如果在巡检或自检过程中发现问题,操作人员应迅速进行故障排除。
根据操作手册中的故障排除方法,找出问题的根源并及时修复,以确保消防控制主机的正常运行。

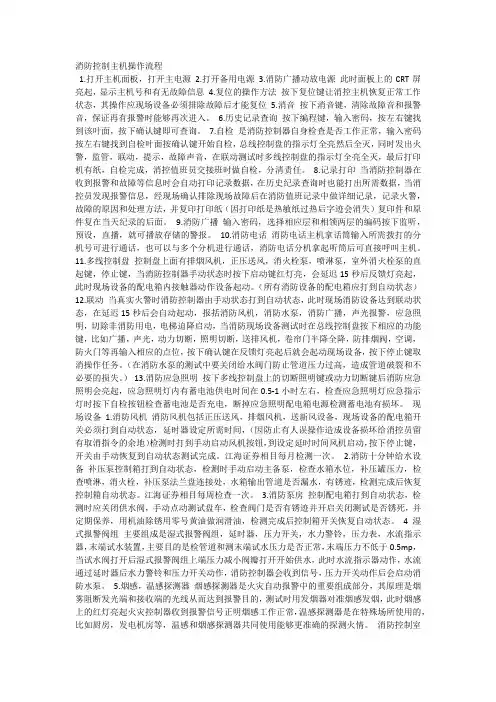

消防控制主机操作流程1.打开主机面板,打开主电源2.打开备用电源3.消防广播功放电源此时面板上的CRT屏亮起,显示主机号和有无故障信息4.复位的操作方法按下复位键让消控主机恢复正常工作状态,其操作应现场设备必须排除故障后才能复位5.消音按下消音键,清除故障音和报警音,保证再有报警时能够再次进入。
6.历史记录查询按下编程键,输入密码,按左右键找到该叶面,按下确认键即可查询。
7.自检是消防控制器自身检查是否工作正常,输入密码按左右键找到自检叶面按确认键开始自检,总线控制盘的指示灯全亮然后全灭,同时发出火警,监管,联动,提示,故障声音,在联动测试时多线控制盘的指示灯全亮全灭,最后打印机有纸,自检完成,消控值班员交接班时做自检,分清责任。
8.记录打印当消防控制器在收到报警和故障等信息时会自动打印记录数据,在历史纪录查询时也能打出所需数据,当消控员发现报警信息,经现场确认排除现场故障后在消防值班记录中做详细记录,记录火警,故障的原因和处理方法,并复印打印纸(因打印纸是热敏纸过热后字迹会消失)复印件和原件复在当天纪录的后面。
9.消防广播输入密码,选择相应层和相领两层的编码按下监听,预设,直播,就可播放存储的警报。
10.消防电话消防电话主机拿话筒输入所需拨打的分机号可进行通话,也可以与多个分机进行通话,消防电话分机拿起听筒后可直接呼叫主机。
11.多线控制盘控制盘上面有排烟风机,正压送风,消火栓泵,喷淋泵,室外消火栓泵的直起键,停止键,当消防控制器手动状态时按下启动键红灯亮,会延迟15秒后反馈灯亮起,此时现场设备的配电箱内接触器动作设备起动。
(所有消防设备的配电箱应打到自动状态)12.联动当真实火警时消防控制器由手动状态打到自动状态,此时现场消防设备达到联动状态,在延迟15秒后会自动起动,报括消防风机,消防水泵,消防广播,声光报警,应急照明,切除非消防用电,电梯迫降启动,当消防现场设备测试时在总线控制盘按下相应的功能键,比如广播,声光,动力切断,照明切断,送排风机,卷帘门半降全降,防排烟阀,空调,防火门等再输入相应的点位,按下确认键在反馈灯亮起后就会起动现场设备,按下停止键取消操作任务。
1. 目的
使消控中心保安了解监控室消防CRT 操作使用。
应用于艺术中心消防主机配套设备一一消防CRT 。
3. 职责
监控室保安:严格按照操作说明执行。
物业处:人员的调配和督导。
消控中心工程师:操作说明的编制、修改、确立,人员的操作培训。
4. 程序
4.1 须经过物业部消控中心工作人员上岗操作培训。
4.2 消防主机和消防CRT:
4. 2.1消防主机是消防系统的核心设备,可以获取所有消防终端的信息, 并可以控制终端设备的运行。
4. 2. 2消防CRT 是消防主机的配套设备,将消防主机获取报警信息和报警 地点图形化,经不同画面显示不同区域中的监控点的火警、故障和联动设备 的运行情况。
4.3消防CRT 的使用说明:
4.3.1 在消防主机上按“消音”按钮,消除报警音;
4.3.2 点击消防CRT 左上端“严重警报”;
4.3.3 点击左侧火警信息按钮;
4.3.4 3. 4点击设施浏览,出现建筑模拟平面图,获取火警地点,火警种类等信 息;
4.3.5 3. 5通知巡逻岗位现场确认,如有火警按火警流程处理;
4.3.6 如是误报,复位报警并记录。
5. 相关文件
5. 1《紧急疏散预案》WI-EMT12
5.2 《消防火灾处理预案》WI-EMT13
5.3 《治安突发事件处理预案》WI-EMT14
表格
消防主机CRT 操作说明
6. 记录
6. 1《消防中心接警(故障)记录表》WI-EM-113-10
批准: 日期: 审核:
日期:
编制:
日期:。
