号灯与号型示意图资料

船舶号灯号型归纳号灯和号型号灯和号型号灯和号型号灯和号型声响和灯光信号二、操纵和警告信号（第三十四条）三、能见度不良时的声号（第三十五条）声号设备的配备各类号灯的灯色、水平光弧和能见距离船舶上的灯按用途来分，可分为：(1)航行用－－号灯、号型、号笛和雾航锚泊时用的号钟及号锣。

(2)通信用－－通信信号灯、白昼信号灯和信号旗。

(3)救助用－－烟雾用信号(红光火焰、白光火焰、橙色灯雾)，声响信号(声响火箭、声响榴弹)，红光降落伞信号。

按光的性质来分，可分为：(1)定光灯－－桅灯、舷灯、尾灯和环照灯等。

(2)闪光灯－－通信信号灯、气垫船用的黄色闪光灯和围网渔船所用额外信号灯，120次/min或以上频闪的灯光，黄色红色两种。

桅灯：安装在船的首尾中心线上的的灯，在225度水平弧内显示不间断的灯光，从正前至每舷正横后22.5度。

锚灯：船的前部一盏白环照灯，长度小于50m时，最易见处一盏白环照灯。

前锚灯应高于后锚灯≥4.5m，船长≥50m时，前锚灯应在船体以上高度≥6m。

（1）前桅灯，或如只装设一盏桅灯，则该桅灯在船体以上的高度应不小于6 米，如船的宽度超过6 米，则在船体以上的高度应不小于该宽度，但是该灯安置在船体以上的高度不必大于12 米；（2）当装设两盏桅灯时，后灯高于前灯的垂向距离应至少为4.5米.（3）机动船的两盏桅灯的垂向距离应是这样：即在一切正常吃水差的情况下，当从距离船首1000 米的海面观看时，应能看出后灯在前灯的上方并且分开.舷灯：左红右绿，从正前方至各舷正横后22.5度。

舷灯离开舷边的距离不应超过船宽的10%，最大不应超过2m，应装有无光黑色的内侧挡板。

尾灯：安置在尽可能接近船尾的白灯，从正后方至每舷67.5度。

对国际航行的船舶要求桅灯、舷灯、尾灯配备双层灯具。

拖带灯：形状同尾灯，顔色为黄色。

环照灯：是指在360°的水平弧内显示不间断灯光的号灯。

有白，红，绿，黄，四种灯色的环照灯。

避碰重点内容号灯号型适用范围：各种天气中号灯好型的用途：船舶大小，种类，动态，工作性质。

号灯号型的显示：本身性质+（晨昏蒙影，能见度不良）晚上只有号灯，白天号灯号型可能同时都有。

左右拖尾灯的定义：尽可能设置在船尾附近。

不同灯的能见距离：D≥50＞D≥20＞D≥12＞D（等于小的）海里桅舷尾拖环（向下）不易察觉，部分淹没的被拖船或物体，白色环照灯，3n mile关于舷灯合并：L（船长）＜20m，舷灯就可合并一盏装于首位线上。

L（船长）＜12m，且，环白或桅不在首尾线上，应合并一盏装于首位线上。

具体船舶号灯号型显示当只存在舷尾灯有无的：渔船失控船45当存在桅舷尾灯有无的：普通操限船疏浚作业船 5前四个机拖帆渔（机帆为在航）只要为在航，即无论是否对水移动在航机动船不同船舶长度显示的号灯：50127（等于小的）都是最低标准L≥50m，50＞L≥12m 12＞L≥7，L＜7米且V≤节前后桅，舷，尾（应）前桅，舷，尾（应）环白+舷灯（可）环白（可）气垫船：在航机动船+（非排水）黄色闪光灯（应）地效船：在航机动船+（起飞，降落，飞行）红色闪光环照灯（应）拖带和顶推（等于大的）拖带：L（拖带长度）＞200米，三桅（前或后）+舷尾+拖带灯号型：菱L（拖带长度）≤200米，两桅（前或后）+舷尾+拖带灯号型：无顶旁两桅（前或后）+舷尾被拖船或物体：舷灯+尾灯：（L＞200米时，最易见处显示菱形号型），多船被作为一组被旁拖或顶推：被顶推船前端显示舷灯被旁拖船前端显示舷灯+尾灯一般不易察觉部分被淹没的被拖船或物体：船宽＜25米，前后各一环白船宽≥25米，前后各一环白+最宽处二环白拖带长度＞100米，前后各一环白+中间加若干环白在航帆船和划桨船应显示：（应）舷尾灯（可加）上红下绿（环照）＜20米：两舷灯+尾灯可合并成一盏三色灯，在桅顶或附近。

机帆并用的船舶，应在前部最易见处显示尖端向下的圆锥体号型。

非拖网渔船，渔具外伸＞150米，应朝渔具方向显示尖端向上的圆锥体号型。

第二节各类船舶的号灯与号型Lights and Shapes for Vaious Vessels《规则》第三章和附录二中规定了各类船舶在不同状态下应显示的号灯与号型。

为方便学习起见，本节将不完全拘泥于《规则》的原有条款顺序介绍。

一、各类船舶的状态号灯《规则》的第三条“一般定义”中将船舶的运动状态分为“在航”、“锚泊”、“系岸”和“搁浅”，但在显示号灯或号型时，仅分为“在航”、“锚泊”和“搁浅”，现将这三种状态号灯或号型介绍如下：1. 在航号灯“在航号灯”是指用于表明船舶处于在航状态的号灯，由舷灯和尾灯组成，其不同灯色的水平光弧正好将360°水平范围分成红、绿、白三种颜色，各船可据此判断本船与他船所构成的几何格局。

综合《规则》有关号灯的规定，有关“在航号灯”有如下几种特殊情况。

1）可以不显示在航号灯的船舶（1）L < 7 m 且最高船速≤7 kn 的机动船。

根据《规则》第二十三条4款（2）项的规定，长度小于7 m且其最高速度不超过7 kn的机动船，可以显示一盏环照白灯以代替机动船的桅灯、舷灯和尾灯。

但是，《规则》还规定，上述船舶如可行，也应显示舷灯。

（2）L < 7 m的帆船。

《规则》第二十五条4款（1）项规定，长度小于7 m的帆船，如可行，应显示舷灯和尾灯或者合色灯。

但如果不这样做，则应在手边备妥白光的电筒一个或点着的白灯一盏，及早显示，以防碰撞。

因此，长度小于7 m的船舶可以不显示舷灯和尾灯。

2）仅在“对水移动”时显示“在航号灯”的船舶综合《规则》的各条规定，下列船舶仅仅在对水移动时，才显示舷灯和尾灯：（1）从事捕鱼的船舶。

《规则》第二十六条2款（3）项和3款（3）项规定，只有当从事捕鱼的船舶对水移动时，还应当显示两盏舷灯和尾灯。

（2）失去控制的船舶。

《规则》第二十七条1款（3）项规定，失去控制的船舶，当对水移动时，还应显示两盏舷灯和尾灯。

（3）除从事清除水雷作业和从事拖带作业以外的操纵能力受到限制的船舶。

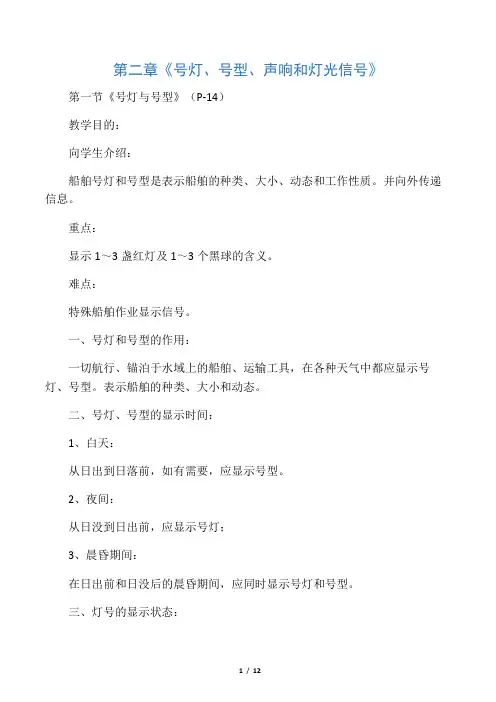

第二章《号灯、号型、声响和灯光信号》第一节《号灯与号型》（P-14）教学目的：向学生介绍：船舶号灯和号型是表示船舶的种类、大小、动态和工作性质。

并向外传递信息。

重点：显示1～3盏红灯及1～3个黑球的含义。

难点：特殊船舶作业显示信号。

一、号灯和号型的作用：一切航行、锚泊于水域上的船舶、运输工具，在各种天气中都应显示号灯、号型。

表示船舶的种类、大小和动态。

二、号灯、号型的显示时间：1、白天：从日出到日落前，如有需要，应显示号型。

2、夜间：从日没到日出前，应显示号灯；3、晨昏期间：在日出前和日没后的晨昏期间，应同时显示号灯和号型。

三、灯号的显示状态：避免显示被他船误认为的灯光，以及影响到本船航行瞭望的外泄灯光。

四、号灯显示范围：除应按《规则》规定显示的光弧外，如有替代显示的，不应违反《规则所规定的光弧。

五、表示船舶动态的号灯和号型：1、长度＞100米的在航船：1）对水移动时：应显示左红右绿舷灯、前后桅灯、艉灯。

2）不对水移动时：应显示前后桅灯。

2、长度＞100米的锚泊船：1）白天：应在船艏部显示一个锚球；2）夜间：应在船前后各显示一盏环照白灯（锚灯）；甲板照明灯；3、搁浅船：1）白天：应在主桅垂直显示三个黑球；2）夜间：应在主桅显示二盏环照红灯；艏挂锚灯一盏；4、失控船：1）白天：应在主桅显示二个黑球；2）夜间：应在主桅垂直显示二盏环照红灯、左右舷灯、艉灯5、操纵能力受到限制的船：1）白天：应在主桅显示垂直球型、菱型、球型体；2）夜间：对水移动：应显示航行灯，及主桅显示垂直红、白、红三盏环照灯不对水移动：主桅显示垂直红、白、红三盏环照灯；（航行灯关闭）6、限于吃水的船舶：1）白天：应在主桅显示一个圆柱体；2）夜间：除应显示航行灯外，还应主桅垂直显示三盏环照红灯；7、装载危险品船：1）白天：在主桅显示“B”旗一面；2）夜间：除显示航行灯外，还应在主桅显示一盏环照红灯一盏；8、引航船：1）执行任务时:白天显示”H”旗；夜间垂直显示二盏上白下红环照灯、左右舷灯、艉灯。
