电气工程及其自动化专业必备知识电气工程及其自动化专业必备知识1.电气工程基础1.1 电路分析1.1.1 电压、电流和电阻1.1.2 电路定律（欧姆定律、基尔霍夫定律等） 1.1.3 电路元件（电阻、电容、电感等）1.2 电路图1.2.1 电路符号1.2.2 电路图简化和转换1.2.3 电路组成和连接1.3 电源和电源系统1.3.1 直流电源和交流电源1.3.2 电源稳定性和负载特性1.3.3 电源故障和保护装置2.电机与变频技术2.1 电机基础知识2.1.1 电机分类和工作原理2.1.2 电机性能参数和特性曲线2.1.3 电机调速原理和方法2.2 变频技术2.2.1 变频器工作原理和分类2.2.2 变频器控制策略2.2.3 变频器参数设置和应用2.3 电机保护与维护2.3.1 电机过载和过热保护2.3.2 电机维护与故障排除2.3.3 电机安全使用和检修要点3.自动控制系统3.1 控制系统基础3.1.1 控制系统组成和分类3.1.2 控制系统的闭环与开环3.1.3 控制系统传递函数和频率响应3.2 控制器与传感器3.2.1 控制器工作原理和种类3.2.2 传感器基础原理和应用3.2.3 控制器与传感器的选型和参数设置 3.3 自动化过程控制3.3.1 自动化流程控制方案设计3.3.2 PID控制器的应用与调试3.3.3 自动化系统的安全与可靠性评估4.电气安全与电气法规4.1 电气安全知识4.1.1 电击和感电危害及防护4.1.2 电气火灾和爆炸危害及防护4.1.3 电气事故应急处理和救援4.2 电气设备与工程标准4.2.1 国家电气标准及相关法规4.2.2 电气工程设计规范与验收标准4.2.3 电气设备安装和维护规程附件：本文档没有涉及附件内容。
法律名词及注释：1.欧姆定律：描述电流、电压和电阻之间的数学关系，即I=V/R，其中I为电流，V为电压，R为电阻。
2.基尔霍夫定律：电流在任何一个节点的进出代数和为零，电压环路中各个电压的代数和等于零。
电气工程及其自动化专业必备知识电气工程及其自动化专业必备知识⒈电气工程概述⑴电气工程的定义与发展历史⑵电气工程的主要领域和应用范围⑶电气工程师的职责和技能要求⒉电路基础⑴电流、电压和电阻的基本概念⑵基础电路元件：电阻、电感和电容⑶直流电路与交流电路⑷电路分析方法与电路定理⑸电路的稳态与瞬态响应⒊电力系统与输配电⑴电力系统的组成与结构⑵发电和发电机组⑶输电与配电系统⑷变压器与变电站⑸电力负荷与电能计量⒋控制系统基础⑴控制系统的定义与分类⑵传感器与执行器⑶反馈控制系统的基本原理⑷控制系统的稳定性分析⑸控制系统的性能指标与调节方法⒌电机与驱动技术⑴电机原理与分类⑵电机性能参数与特性曲线⑶电机控制技术⑷电机驱动技术与变频调速⑸电机保护与维护⒍电力电子技术⑴电力电子器件与电路⑵电力电子系统与应用⑶交流调压与斩波技术⑷电力电子变换器⑸电力电子在新能源领域的应用⒎自动控制系统⑴自动控制系统的基本组成⑵控制系统传递函数与脉冲响应⑶控制系统时域分析方法⑷控制系统频域分析方法⑸数字控制系统与现代控制理论⒏电气安全与标准⑴电气安全基本知识与原则⑵电工安全用具与防护措施⑶电气安全管理与操作规范⑷电气系统的安全检测与评估⑸电气工程相关的法律法规与标准附件：⒈示例电路图⒉电气工程实验报告范例⒊相关实用工具软件与资源法律名词及注释：⒈电器安全法：指明了电器安全的基本要求和重要内容。
⒉电力法：规定了电力的管理、发展和使用等方面的法律规范。
⒊施工电气安全管理规范：指导电气施工现场的安全管理、操作规范等方面的制定和执行。
电气专业基础知识电气专业基础知识是指在电气工程领域中所需掌握的一系列基本理论与知识，以及相关的技能和方法。
本文将从三个方面详细介绍电气专业基础知识的相关内容，分别是电路基础知识、电机基础知识和电力系统基础知识。
一、电路基础知识电路是电气工程的基础，电路的掌握是电气工程学习的首要任务。
电路的基础知识包括电路元件、电路定律和电路分析方法。
1.电路元件电路元件是组成电路的基本部件，包括电源、电阻、电容、电感、开关等元件。
其中电源是电路的能量来源，电阻是电路中能够阻碍电流流动的元件，电容和电感则是储存电能和磁能的元件。
开关则是控制电路断开和闭合的元件。
2.电路定律电路定律是电路分析的基本法则，包括欧姆定律、基尔霍夫定律和麦克斯韦方程组等。
欧姆定律描述了电阻电流与电压之间的关系，基尔霍夫定律描述了电路中电流和电压的分布情况，麦克斯韦方程组则描述了电磁场的产生和传播规律。
3.电路分析方法电路分析方法包括两种：一种是直流电路分析方法，另一种是交流电路分析方法。
直流电路分析方法是以欧姆定律和基尔霍夫定律为基础，采用节点法、回路法和等效电路法等方法进行分析和计算；交流电路分析方法则需要采用复数电学和相量等概念，进行频率响应和幅频响应的计算分析。
二、电机基础知识电机是电气工程领域中最常见的电力设备之一，电机的掌握是电气专业技能的核心。
电机的基础知识包括电机分类、电机性能和电机控制。
1.电机分类电机按照能量转换的方式，可以分为直流电机、交流电机以及特殊电机。
直流电机根据不同的励磁方式，可以分为永磁直流电机、励磁直流电机等。
交流电机则可分为异步电机、同步电机和感应电机等。
特殊电机则包括步进电机、伺服电机等。
2.电机性能电机性能主要包括电机速度、电机功率、电机效率和电机转矩等。
电机速度表示电机转速，电机功率表示电机能够输出的工作功率，电机效率则表示电机对输入功率的输出效率，电机转矩则表示电机输出的力矩大小。
3.电机控制电机控制是指对电机速度或运动轨迹进行控制的一系列技术。
电气基础知识大全一、电的基本概念电，是一种自然现象，也是现代社会不可或缺的能源形式。
它是由电荷的存在和移动产生的。
电荷分为正电荷和负电荷，同种电荷相互排斥，异种电荷相互吸引。
电流，是电荷在导体中的定向移动形成的。
我们常用安培（A）作为电流的单位。
电压，也称为电势差，它促使电流在电路中流动，单位是伏特（V）。
电阻，则是导体对电流的阻碍作用，单位是欧姆（Ω）。
这三者之间的关系可以用欧姆定律来描述：电流等于电压除以电阻，即 I ＝ U ／ R 。
二、电路电路是电流通过的路径，它由电源、导线、开关和用电器等组成。
电源是提供电能的装置，比如电池、发电机等。
导线用于连接电路中的各个部分，传输电流。
开关用于控制电路的通断。
用电器则是消耗电能来实现各种功能的设备，如灯泡、电动机、电视机等。
电路有串联和并联两种基本连接方式。
串联电路中，电流只有一条路径，通过每个元件的电流相等；而在并联电路中，电流有多条路径，各支路的电压相等。
三、电气元件1、电阻电阻是电路中常见的元件，它的作用是限制电流、分压等。
电阻的阻值大小取决于其材料、长度、横截面积等因素。
2、电容电容是储存电荷的元件，它能够在电路中起到滤波、耦合、旁路等作用。
电容的大小用法拉（F）来表示。
3、电感电感是能够储存磁场能量的元件，常用于滤波、振荡等电路中。
电感的单位是亨利（H）。
4、二极管二极管具有单向导电性，只允许电流从一个方向通过。
常见的二极管有整流二极管、发光二极管等。
5、三极管三极管可以对电流进行放大，在电子电路中有着广泛的应用。
四、交流电与直流电直流电，其电流方向始终保持不变，像电池提供的就是直流电。
交流电则是电流方向和大小周期性变化的电流，我们日常生活中使用的市电就是交流电，其频率一般为 50Hz 或 60Hz 。
五、电气安全电气安全至关重要。
在使用电器设备时，要注意防止触电事故的发生。
了解绝缘、接地、漏电保护等安全措施是非常必要的。
绝缘材料能够阻止电流通过，保护人员免受电击。
电气工程基础知识讲义(doc 8页)部门： xxx时间： xxx整理范文，仅供参考，勿作商业用途1．电力系统的一次调频与二次调频。
一次调频：由发电机组的调速器（所有发电机组均装有调速器，所以除已满载的机组外，每台机组均参加频率的一次调整）来完成，按发电机组调速器的静态频率特性自动完成。
频率的一次调整：由发电机组的调速器自动实现的不改变变速机构位置的调节过程就是频率的一次调整。
这一调节是有差调节，是对第一种负荷变动引起的频率偏差进行的调整。
二次调频：由发电机组的调频器完成，使发电机组的静态特性平行上移，以保证频率偏差在允许范围内。
由主调频厂和辅助调频厂来完成。
频率的二次调整：在电力负荷发生变化时，仅靠发电机调速系统频率特性而引起的一次调频是不能恢复原运行频率的，为使频率保持不变，需运行人员手动或自动操作调速器，使发电机的频率特性平行地上下移动，进而调整负荷，使频率不变。
保持系统频率不变是由一次调整和二次调整共同完成的。
频率的三次调整：即有功功率的经济分配。
按最优化准则分配预计负荷中的持续分量部分，安排系统系统内各有关发电厂按给定的负荷曲线发电，在各发电厂、各发电机组之间最优分配有功功率负荷。
2．电力系统中枢点电压的调节方式：逆调压，恒调压，顺调压3．电力系统的无功电源、电压调整的措施无功电源：发电机、同步调相机、静止无功补偿器、静电电容器电压调整的措施：改变发电机的励磁调压；改变变压器变比；改变电力网的无功功率分布；改变输电线路参数。
但是，需要注意的是，在无功不足的系统中，不能用改变变压器变比的办法来改善用户的电压质量，否则会顾此失彼，不能从根本上解决全系统的调压问题。
4、谐振过电压：电力系统中一些电感、电容元件在系统进行操作或发生故障时可形成各种振荡回路，在一定的能源下，会产生串联谐振现象，导致系统某些元件出现严重的过电压。
5、发电机调速系统的频率静态特性：当系统频率变化时，发电机组的调速系统将自动地改变汽轮机的进汽量或水轮机的进水量，以增减发电机组的出力，这种反映由频率变化而引发发电机组出力变化的关系，叫发电机调速系统的频率静态特性。
电气专业基础知识高压供配电系统是指从取得电源到电能分配至各用户高压变压器和高压电动机的系统。
一、电力负荷分级及对供电要求：1、电力负荷分级电力负荷分级是依据负荷重要性对供电牢靠性的要求及中缀供电压政治，经济上所形成的损失或影响的水平来划分的共分为三级。
一、契合以下状况之一时，应为一级负荷：1、中缀供电将形成人身伤亡时。
2、中缀供电将在政治、经济上形成严重损失时。
例如：严重设备损坏、严重产品报废、用重要原料消费的产品少量报废、国民经济中重点企业的延续消费进程被打乱需求长时间才干恢复等。
3、中缀供电将影响有严重政治、经济意义的用电单位的正常任务。
例如：重要交通枢纽、重要通讯枢纽、重要宾馆、大型体育场馆、经常用于国际活动的少量人员集中的公共场所等用电单位中的重要电力负荷。
在一级负荷中，当中缀供电将发作中毒、爆炸和火灾等状况的负荷，以及特别重要场所的不允许中缀供电的负荷，应视为特别重要的负荷。
二、契合以下状况之一时，应为二级负荷：1、中缀供电将在政治、经济上形成较大损失时。
例如：主要设备损坏、少量产品报废、延续消费进程被打乱需较长时间才干恢复、重点企业少量增产等。
2、中缀供电将影响重要用电单位的正常任务。
例如：交通枢纽、通讯枢纽等用电单位中的重要电力负荷，以及中缀供电将形成大型影剧院、大型商场等较多人员集中的重要的公共场所次第混乱。
三、不属于一级和二级负荷者应为三级负荷。
钢铁企业的一级负荷如高炉启齿机、电动泥炮机、电动高炉鼓风机，炉体冷却水泵，转炉吹氧管升降系统，炉体倾动机构，大型延续钢板轧机，加热炉冷却水泵。
二级负荷如高炉装料系统，转炉上料系统，电炉，轧钢加热炉的推钢机出钢机。
各级负荷对供电电源的要求第2.0.2 条一级负荷的供电电源应契合以下规则：一、一级负荷应由两个电源供电；当一个电源发作缺点时，另一个电源不应同时遭到损坏。
二、一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源，并严禁将其它负荷接入应急供电系统。
（完整版）电⽓⾃动化专业知识电⽓⾃动化专业知识第⼀部分电⼯学基础知识⼀、电路基础1、电路：电流流过的全部通路称为电路。
它是由⼀些电的设备或器件组成的总体。
2、电源：电路中提供电能或电讯号的器件。
3、负载：在电路中吸收电能或输出讯号的器件称为负载。
4、激励：电源的电流或电压称为激励函数或激励。
5、响应：负载上的电流或电压称为响应。
6、电路元件：电路器件的理想化模型称为电路元件。
7、电容元件：具有储存或释放电场能量的性质，即电场效应。
8、电感元件：具有储存或释放磁场能量的性质，即磁场效应。
9、电压：电路中两点电位之差称为电位差，或电压。
10、基尔霍夫定律包括电流定律(KCL)和电压定律(KVL)。
11、基尔霍夫（第⼀定律）电流定律（KCL）：对于任⼀电路中的任⼀节点，在任⼀瞬时，流出该节点的所有⽀路电流的代数和为零。
12、基尔霍夫（第⼆定律）电压定律（KVL）：对于任⼀电路中的任⼀闭合回路，在任⼀瞬时，流出该闭合回路的所有⽀路电压的代数和为零。
13、交流电路：电流、电压的⼤⼩或⽅向随时间变化的电路称为交流电路。
14、正弦交流电路：电流或电压按照正弦规律变化的电路称为正弦交流电路。
15、最⼤值（振幅）：正弦电流或电压瞬时值的⼤⼩和⽅向随时间⽽变化，幅值变化的最⼤范围称为最⼤值或振幅。
16、周期：正弦函数是⼀个周期函数，重复变化⼀次需要的时间称为周期。
周期⽤T表⽰，单位为秒（s）。
17、频率：周期的倒数称为频率。
频率⽤f表⽰，单位为赫芝，简称赫（Hz）。
18、⾓频率：正弦电流变化⼀个周期，幅⾓变化为2π弧度，单位时间幅⾓变化的弧度数2π/T,叫做⾓频率。
⽤ω表⽰，单位为弧度/秒。
ω=2πf=2π/T。
19、相位：正弦电流的幅⾓（ωt+ψi），叫做正弦量的相位。
相位是时间的函数，表⽰正弦量变化的进程。
t=0时的相位ψi叫做正弦量的初相。
20、正弦量的三要素：正弦量的振幅，⾓频率（或频率）和初相，是决定正弦量的三个基本参数，也是进⾏⽐较和区分各个正弦量的依据，称为正弦量的三要素。
专业电气知识点总结大全一、电力系统电力系统是电气工程中的一个重要领域，它包括输电系统、配电系统以及电力设备的运行与维护。
电力系统的知识点包括但不限于以下内容：1. 电力系统基础知识（1）电力系统组成：电力系统由发电厂、输电网、变电站以及配电系统组成。
（2）电力系统的运行方式：电力系统包括单相系统和三相系统，其中三相系统是工业上常用的一种。
2. 输电系统（1）输电线路：输电线路包括架空线路和地下电缆，需要考虑电线的导线材料、截面、绝缘等参数。
（2）变电站：变电站是电力系统中的核心部件，用于实现输电网与配电系统之间的能量转换。
（3）变压器：变压器是变电站中重要的设备，用于调整输电系统中的电压水平。
3. 配电系统（1）配电线路：配电线路将变电站的电力输送到用户的终端，需要考虑线损、配电设备的选型等问题。
（2）配电设备：包括开关设备、保护装置、电能表等，用于实现对用户电能的分配和控制。
4. 电力设备的运行与维护（1）发电机：发电机的运行和维护是电力系统中的关键问题，需要重点关注温度、振动、绝缘状况等参数。
（2）变压器：变压器的绝缘油、绝缘风罩等维护工作是电力系统维护的重点。
（3）输电线路和配电设备的巡视与维护。
二、电力电子电力电子是电气工程的一个重要分支，它研究的是利用电子器件控制电力的转换与调节。
电力电子的知识点包括但不限于以下内容：1. 电力电子器件（1）二极管、晶闸管、场效应晶体管等常用电力电子器件的原理和特性。
（2）IGBT和MOSFET等现代电力电子器件的特点和应用。
2. 电力电子转换电路（1）整流电路：单相全波整流电路、三相全波整流电路等。
（2）逆变电路：单相半桥逆变电路、三相桥式逆变电路等。
（3）降压、升压、变换等特殊转换电路。
3. 电力电子应用（1）交流调压调速：交流调压器、交流调速器等电力电子设备的应用。
（2）电力传输与分配：高压直流输电、无功补偿等电力电子技术的应用。
4. 电力电子控制策略（1）PWM控制策略：脉宽调制技术在电力电子控制中的应用。
电气工程及其自动化专业必备知识Chapter 1：电气工程基础知识⑴电流、电压和电阻⑵电路基础和欧姆定律⑶串并联电路的分析⑷电源和电能⑸电磁场基础知识Chapter 2：电路分析与设计⑴直流电路分析⑵交流电路分析⑶功率与功率因数校正⑷谐振电路设计与分析⑸数字电路设计基础Chapter 3：电机与变压器⑴三相交流电机⑵单相交流电机⑶直流电机⑷传感器与执行器⑸变压器基础知识与应用Chapter 4：电力系统与配电⑴电力系统概述⑵发电与变电⑶输电与配电系统⑷电力负荷管理⑸电能质量与调节Chapter 5：自动控制系统⑴控制系统基础⑵反馈控制系统⑶ PID 控制器⑷离散时间控制系统⑸自动化系统与工业控制Chapter 6：电气安全与规范⑴电气安全基础知识⑵国家电气安全法规与标准⑶高压电器安全操作⑷电气事故预防措施⑸地线与接地系统Chapter 7：电气测试与测量⑴仪器与测量误差⑵电气量测量⑶准确度和置信度⑷频谱分析仪与示波器⑸电气信号处理与测试工具Chapter 8：现代电气工程技术⑴电力电子技术⑵光伏与风能发电⑶电动汽车技术⑷智能电网与电力交易⑸在电气工程中的应用附件：⒈实验报告范例⒉电路设计案例⒊自动控制系统仿真软件教程⒋电气安全操作手册⒌测量仪器使用指南法律名词及注释：⒈电力法：是对电力工业进行管理和监督的法律法规。
⒉电力安全法：是为保障电力生产、供应、消费等环节的安全而制定的法律法规。
⒊电力负荷管理条例：是对电力系统负荷进行合理安排和管理的相关规定。
⒋地线：用于将设备或系统与地面接地连接的线路。
⒌接地系统：用于保护电气设备和人员免受电击的系统。
附件：⒈实验报告范例：[文件]⒉电路设计案例：[文件]⒊自动控制系统仿真软件教程：[文件]⒋电气安全操作手册：[文件]⒌测量仪器使用指南：[文件]法律名词及注释：⒈电力法：根据国家法律关于电力工业的规定。
⒉电力安全法：根据国家法律关于电力安全的规定。
⒊电力负荷管理条例：根据国家法律关于电力负荷管理的规定。
高压供配电系统高压供配电系统是指从取得电源到电能分配至各用户低压变压器和高压电动机的系统。
一、电力负荷分级及对供电要求：1、电力负荷分级电力负荷分级是根据负荷重要性对供电可靠性的要求及中断供电压政治，经济上所造成的损失或影响的程度来划分的共分为三级。
一、符合下列情况之一时，应为一级负荷：1、中断供电将造成人身伤亡时。
2、中断供电将在政治、经济上造成重大损失时。
例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。
3、中断供电将影响有重大政治、经济意义的用电单位的正常工作。
例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。
在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。
二、符合下列情况之一时，应为二级负荷：1、中断供电将在政治、经济上造成较大损失时。
例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。
2、中断供电将影响重要用电单位的正常工作。
例如：交通枢纽、通信枢纽等用电单位中的重要电力负荷，以及中断供电将造成大型影剧院、大型商场等较多人员集中的重要的公共场所秩序混乱。
三、不属于一级和二级负荷者应为三级负荷。
钢铁企业的一级负荷如高炉开口机、电动泥炮机、电动高炉鼓风机，炉体冷却水泵，转炉吹氧管升降系统，炉体倾动机构，大型连续钢板轧机，加热炉冷却水泵。
二级负荷如高炉装料系统，转炉上料系统，电炉，轧钢加热炉的推钢机出钢机。
各级负荷对供电电源的要求第2.0.2 条一级负荷的供电电源应符合下列规定：一、一级负荷应由两个电源供电；当一个电源发生故障时，另一个电源不应同时受到损坏。
二、一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源，并严禁将其它负荷接入应急供电系统。
第2.0.3条下列电源可作为应急电源：一、独立于正常电源的发电机组。
二、供电网络中独立于正常电源的专用的馈电线路。
三、蓄电池。
四、干电池。
第2.0.6条二级负荷的供电系统，宜由两回线路供电。
在负荷较小或地区供电条件困难时，二级负荷可由一回6KV及以上专用的架空线路或电缆供电。
当采用架空线时，可为一回架空线供电；当采用电缆线路时，应采用两根电缆组成的线路供电，其每根电缆应能承受100％的二级负荷。
三级负荷对供电电源无特殊要求。
三、供电电源1、工作电源主要是保证正常生产的电源。
钢铁企业是连续性生产企业。
如果突然停电，造成的经济损失一般都很可观。
但企业大小不同，损失程度也不同。
因此，对工作电源可靠程度的要求，应根据企业规模和性质有所区别。
工作电源的可靠程度一般随供电回路、电源和电源点的数量而异。
例如企业的两个独立电源来自同一电源点的两段母线就不如分别来自两个独立电源点可靠；由接自同一段母线的两回路供电就不如由接自不同母线段的两回路供电可靠。
故钢铁企业的供电电源，应根据企业规模和性质选定。
钢铁企业供电电源容量，应满足正常生产时全部用电负荷的需要。
当企业的工作电源有多个时，应同时工作，互为备用。
要求在任一电源因故障而停止供电时，其余的电源仍能满足企业全部用电负荷的需要。
2、保安负荷及保安电源保安负荷是一级负荷中由于突然中断供电，会造成人身伤亡事故或重大设备损坏事故的负荷，它还包括事故时紧急抡修的负荷。
保安电源的容量取决于保安负荷的大小，保安负荷应根据保证企业安全停产所必须的用电设备进行计算，不宜保守偏大，否则会给解决保安电源带来困难。
对保安负荷可以采用保安电源解决，也可采用非电类措施解决。
保安电源有：(1)引自电力系统的发电厂或枢纽变电所，但该处未接企业工作电源；(2)企业自备发电厂；(3)企业设置的柴油发电机；(4)企业设置的蓄电池。
非电类保安措施有：(1)采用柴油机泵及其他柴油机拖机设备；(2)采用高位水池、水塔、油箱等；(3)用蒸汽充填煤气管道使之不产生负压；(4)设置手动机械人工处理。
3、电源系统企业电源系统结线是指从电源点至企业总变电所(或总配电所)的结线系统。
电源系统结线采用放射式，个别情况采用干线式，其分支点不得多于一个。
三、配电系统配电系统是指从总变电所(或总配电所)至各车间变电所的结线系统。
一般要求：(1)配电系统应简单可靠，便于操作管理。
(2)将企业按车间设备管理的范围划分若干配电区域，确定车间变电所位置，并且按设备管理范围进行供电。
(3)高压配电线路应尽可能深入负荷中心。
(4)平行的生产流水线及互为备用的生产机组，宜由不同母线或线路供电；同一生产流水线的各用电设备宜由同一母线或线路供电等等。
配电系统结线的配电方式有放射式，树干式和环形几种。
四、电压等级企业电源电压一般有220KV、110KV、60KV、35KV电源电压应根据企业的负荷，电源点至企业的距离以及地方电网可能供给的电压与有关电力部门协商，共同确定。
宝钢电源电压220KV配电电压一般有110KV、35KV、10KV、6KV、3KV宝钢：高炉鼓风机110KV电气基本知识基本知识一、基本参数电流、频率、电压、容量1、电流直流、单相交流、三相交流2、频率工频：50HZ或60HZ，我国50HZ低频：<50HZ;中频50HZ<F<10000HZ高频：>10000HZ3、电压额定电压：一般1000V及以下称低压，3KV及以上称高压。
我国三相交流系统的额定电压：220/380V,3KV,6KV,10KV,35KV,110KV,220KV,500KV安全电压：36V.24V.12V.6V4、容量P、Q、S，COSфP：有功功率KW 表示发电机、电动机等的容量Q：无功功率KVAR 表示电容器的容量S：视在功率KVA 表示变压器等的容量S＝P2＋Q2COSф：功率因数COSф＝P/S二、常用电气设备和电子设备电气设备：电磁、机电器件组成的设备，基本原理是利用通过导体的自由电子流，用于发电、输电、配电、电气传动、电热、电动工具以及机电接触系统控制、测量。
电子设备：真空、半导体器件组成的设备，基本原理是利用自由电子在真空或半导体中的运动。
用于非电量转换成电量，信息传输、自动调节、数字运算等自动控制测量系统和电子计算机系统。
这里主要介绍常用供配电、电气传动和自动控制用电气、电子设备。

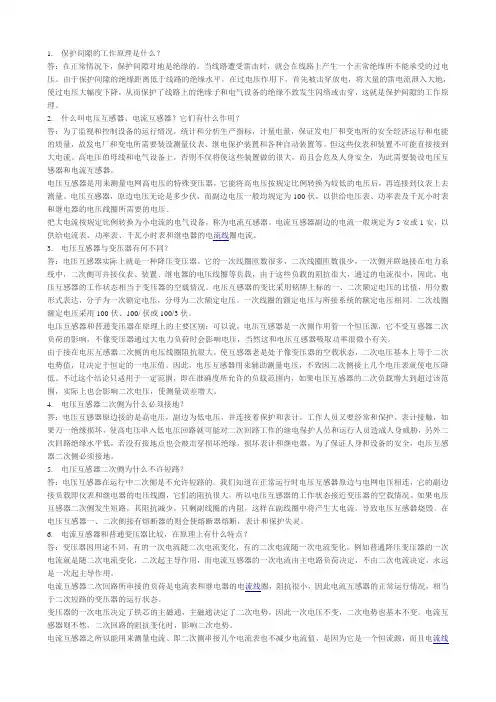

1、电机(1)同步电机：发电机：汽轮发电机、燃气轮发电机、柴油发电机电动机：补偿无动、转速稳定、直流激磁维护复杂(2)异步电动机：笼型：简单可靠、启动电流大绕线型：启动电流小、简单调速、有转子回路、维护复杂(3)直流电动机：调速范围广、成本高、难维护2、变压器：氨封(大容量变压器，油浸，干式)(1)主变压器：220，110，35KV/10,6KV10KV/3KV(宝钢)(2)低压动力变压器：10，6，3KV/380/220V(3)照明变压器：10，6，3/220V(4)电流互感器、电压互感器属于变压器类设备(5)整流变压器3、电抗器、电容器电抗器：空心用途：扼流滤波、调节无功铁心电容器：电力电容器：调节无功、滤波、电热(产生中频) 其它电子设备中各种电容器4、高压配电设备(宝钢)(1)GIS全封闭组合式220KV，110KV高压设备，SF6开关。
(2)手车式开关柜35KV，10KV，6KV，3KV开关型式：真空开关，少油开关，SF6接开关(3) 组合起动器柜：高压熔断器＋高压接触器3KV接触器型式：真空、磁SF6(3)固定式高压开关柜10KV、6KV(3KV)国产5、低压配电设备(1)负荷中心盘(2)马达控制中心盘固定式，抽屉式(3)低压配电盘(4)动力配电箱(5)照明配电箱(6)非标准配电箱(配电＋控制)6、一般操作、控制、保护设备(1)操作台(操作盘)(2)模拟盘(3)控制盘(4)继电器盘(5)机旁操作箱7、传动控制盘(1)治金屏(2)电子开关柜(3)可控硅盘：变换器柜、自动控制柜、直流柜(4)交流调速柜(5)矢量控制柜8、基础自动化设备(1)PLC顺序控制器(2)PC控制用微机(3)集散型微机系统PC＋数据通道＋CRT等附属设备(4)各种控测器(传感器)三、常用电气材料1、电缆：电力电缆：塑料、交链控制电缆2、导线3、母排4、绝缘材料II、电气工程设计1、现代化工厂电气设计的范围管理计算机电设计范围供电设备过程计算机供电线路数据转输配电设备仪表设备基础自动化设备配电线路电气传动设备电气设计范围工艺设备现代化工厂的“三电”设计示意图除上述电气设计外，工厂照明、防雷、接地设计也包括在电气设计范围内。
2、电气设计的专业划分(1)供配电设计发电站、变电所、配电所、电气室供配电设备、高压电机(水泵、风机类)以及供电线路。
(2)传动设计电气室传动控制设备、操作室、机旁设备、配电线路、控制线路。
(3)基础自动化设计PLC、PC及PC系统硬件安装、电缆配线；软件设计(系统构成，程序框图)(4)工厂照明设计：户内、户外；一般照明、局部照明、事故照明。
(5)工厂防雷接地设计：I、II、III防雷建构筑物。
3、各设计阶段的主要内容：可行性研究：电源条件：变电所、电气室占地、线路通廊；进口设备以及投资测算。
方案设计(基本计画)：供电、传动、自动化方案经济技术比较；国内外设备分交方案投资估算。
初步设计(基本设计)：供电协议；供电方式及主结线，传动方式、操作方式；自动化水平和结构；参数计算；主要设备选择；线路敷设方式及路径、主要工程量、投资概算。
施工图：(1)施工图准备(详细设计)主要设备订货图纸包括供电系统图、元件系统图、分屏原理图。
(2)施工图设计(工事设计)包括非标设备订货图纸；设备、线路安装工程图纸；电缆敷设图；基础自动化软件；照明；防雷。
4、各专业委托资料关系(1)主体专业委托电气资料不同设计阶段的深度：可行性研究：工艺规模；总图位置；负荷类别及概略量；主传动方式及自动化水平的意向。
方案设计：工艺方案及主要设备配置；总图；传动方案及自动化要求。
初步设计及施工图：详见主体专业委托电气设计任务书。
(2)主体专业与电气专业关系重大问题、方案问题一定要研究，电源条件不可忽略；总体布置相互协商；设备订货共同进行；委托资料不能与工艺图纸等同；希望按要求尽可能提全资料。
(3)电气专业委托外专业资料详见电气专业委托任务书深度及内容要求。
(4) 配合专业资料问题总图定位问题，按院文件精神提供的相关管线。
土建：基础图模板图问题，电气配管如何配合。
(4)各专业会审管线布置；委托要求、应能起到会审作用。
附件：(1)主体专业委托电气专业委托设计任务内容。
(2)(电气)委托任务书内容及深度的规定。
主体专业委托电气设计任务书内容I、初步设计阶段一、主体专业主要技术参数(或技术指标)及分期建设情况二、负荷性质和类别三、车间用电设备表1、电动机(1)作业线名称(2)设备名称(3)数量(4)型号及主要技术参数(容量、电压等级、电流种类、转速等)(5)工作制度(工作或备用；长期或短时工作；接电率)(6)特殊要求2、工业炉、电加热器、电磁阀等用电设备(1)作业线名称(2)设备名称(3)数量及主要技术参数(容量、电压等级、电流种类、频率等)3、检修专用设备：电焊机、电动葫芦等(1)地点(2)设备名称(3)数量(4)主要技术参数(容量、电流种类、电压等级)四、操作、控制要求和自动化水平1、设备(操作)系统图、信号表2、电气控制操作顺序图、动作时间图、联锁图表3、调速系统的速度图、负载图、调速要求4、对生产设备和产品的检测、跟踪控制要求，工艺线上检测器类型、数量和参考位置。
