电气设计基础知识

电气工程及其自动化专业必备知识电气工程及其自动化专业必备知识1.电气工程基础1.1 电路分析1.1.1 电压、电流和电阻1.1.2 电路定律（欧姆定律、基尔霍夫定律等） 1.1.3 电路元件（电阻、电容、电感等）1.2 电路图1.2.1 电路符号1.2.2 电路图简化和转换1.2.3 电路组成和连接1.3 电源和电源系统1.3.1 直流电源和交流电源1.3.2 电源稳定性和负载特性1.3.3 电源故障和保护装置2.电机与变频技术2.1 电机基础知识2.1.1 电机分类和工作原理2.1.2 电机性能参数和特性曲线2.1.3 电机调速原理和方法2.2 变频技术2.2.1 变频器工作原理和分类2.2.2 变频器控制策略2.2.3 变频器参数设置和应用2.3 电机保护与维护2.3.1 电机过载和过热保护2.3.2 电机维护与故障排除2.3.3 电机安全使用和检修要点3.自动控制系统3.1 控制系统基础3.1.1 控制系统组成和分类3.1.2 控制系统的闭环与开环3.1.3 控制系统传递函数和频率响应3.2 控制器与传感器3.2.1 控制器工作原理和种类3.2.2 传感器基础原理和应用3.2.3 控制器与传感器的选型和参数设置 3.3 自动化过程控制3.3.1 自动化流程控制方案设计3.3.2 PID控制器的应用与调试3.3.3 自动化系统的安全与可靠性评估4.电气安全与电气法规4.1 电气安全知识4.1.1 电击和感电危害及防护4.1.2 电气火灾和爆炸危害及防护4.1.3 电气事故应急处理和救援4.2 电气设备与工程标准4.2.1 国家电气标准及相关法规4.2.2 电气工程设计规范与验收标准4.2.3 电气设备安装和维护规程附件：本文档没有涉及附件内容。

法律名词及注释：1.欧姆定律：描述电流、电压和电阻之间的数学关系，即I=V/R，其中I为电流，V为电压，R为电阻。

2.基尔霍夫定律：电流在任何一个节点的进出代数和为零，电压环路中各个电压的代数和等于零。

第一章 建筑电气供配电系统 第一节 低压配电系统 1.1 负荷计算：依据建筑用途与规模， 确定所需用电设备容量。

建筑内通用设备包括照明、空调、电梯、水泵等，设备容量配置依据建筑的规模；另外依据建筑的用途— 可由甲方提供。

对于民用住宅设计，家用电器设备容量按6 kw/户确定，各地区标准不同，可参见表。

几个计算公式：有功计算负荷：Pjs=KxPe ；js ：计算的缩写,Pe 是设备容量，kx 需用系数 无功计算负荷: Qjs = Pjstg φ； 视在计算负荷:22js Q +=P S 或φCOS P S js js =；计算电流： I js =S js /3e U ； 式中P js —有功计算负荷； Q js ——无功计算负荷； S js ——视在计算负荷； Kx ——需要系数；Pe ——用电建筑物的总容量（kW)；φcos ——功率因数；φtg ——φcos 相应的正切值； Ue ——电压额定值(kV)； Ijs ——计算电流值（A)。

12个插座，每个300w,Pe=12X0.3kw=3.6kw.Pjs=kxXPe=3.6X1kw=3.6kwφCOS P S js js ==3.6/0.85=4.23KVA,I js =S js /3e U =4.23X1000/3X380=6.44A在负荷计算中，需要系数的选取要依据建筑的用途和建筑的规模，表1-2〜表1-4给出了民用建筑设计常用需要系数的选取。

1.2 低压开关设备的选择经过负荷计算出计算电流Ijs 后，根据计算电流值选择配电开关设备和导线截面。

低压断路器的选择，应满足两个条件:1) 低压断路器的额定电压应不小于线路的额定电压；2) 低压断路器的额定电流应大于1.2~2倍计算电流，小于导线的载流值。

典型断路器型号含义如下：产品型号 TIB1-63C25的含义：TIB1是TCL 的断路器型号是单极性的，TIB1L （断开插座）是双极性的，最大允许额定电流63A ，脱扣电流25A ，是C 曲线微型断路，用于保护普通负载和配电线缆，具体选择什么曲线的请大家参考——。

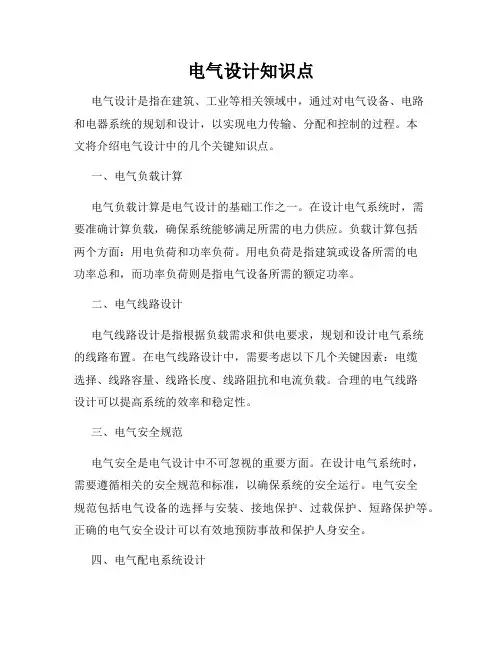

电气设计知识点电气设计是指在建筑、工业等相关领域中，通过对电气设备、电路和电器系统的规划和设计，以实现电力传输、分配和控制的过程。

本文将介绍电气设计中的几个关键知识点。

一、电气负载计算电气负载计算是电气设计的基础工作之一。

在设计电气系统时，需要准确计算负载，确保系统能够满足所需的电力供应。

负载计算包括两个方面：用电负荷和功率负荷。

用电负荷是指建筑或设备所需的电功率总和，而功率负荷则是指电气设备所需的额定功率。

二、电气线路设计电气线路设计是指根据负载需求和供电要求，规划和设计电气系统的线路布置。

在电气线路设计中，需要考虑以下几个关键因素：电缆选择、线路容量、线路长度、线路阻抗和电流负载。

合理的电气线路设计可以提高系统的效率和稳定性。

三、电气安全规范电气安全是电气设计中不可忽视的重要方面。

在设计电气系统时，需要遵循相关的安全规范和标准，以确保系统的安全运行。

电气安全规范包括电气设备的选择与安装、接地保护、过载保护、短路保护等。

正确的电气安全设计可以有效地预防事故和保护人身安全。

四、电气配电系统设计电气配电系统是电气设计的核心内容之一。

电气配电系统的设计需要考虑供电要求、负载需求、线路布置、保护措施等方面。

根据实际情况，可以采用不同的配电方式，如单相配电、三相三线制配电和三相四线制配电等。

合理的电气配电系统设计可以提高电力传输的效率和可靠性。

五、电气控制系统设计电气控制系统是指对电气设备进行控制和调节的系统。

电气控制系统设计主要包括控制原理、控制回路设计、信号传输、控制设备选择等。

合理的电气控制系统设计可以实现对电气设备的精确控制和调节，提高工业生产的效率和稳定性。

六、电气图纸设计电气图纸是电气设计中不可或缺的一部分。

通过电气图纸，可以清晰地展示电气系统的布置和连接方式，方便施工和维护人员理解和操作。

电气图纸的设计需要准确标注电气设备、线路、终端、接线盒等信息，并符合相关的标准和规范要求。

综上所述，电气设计是建筑、工业等领域中不可或缺的一部分。

CAD电气设计的基础知识CAD（Computer-Aided Design）电气设计是使用计算机辅助进行电气系统设计的工具。

它能够帮助工程师更高效、更准确地设计和绘制电气图纸。

在进行CAD电气设计之前，了解一些基础知识是非常重要的。

1. 了解电气系统的组成：在进行CAD电气设计之前，首先需要了解电气系统的组成。

电气系统一般包括电源、配电盘、开关、电线、插座等。

通过了解电气系统的组成，可以更好地进行CAD设计。

2. 掌握符号和标准：在CAD电气设计中，使用符号来表示不同的电气设备和元件。

了解并掌握符号和标准是很重要的。

比如，电源常常用一个圆圈表示，电线用直线表示等等。

掌握这些符号和标准能够帮助你准确地绘制电气图纸。

3. 选择合适的CAD软件：选择合适的CAD软件对于电气设计非常重要。

目前市面上有很多不同的CAD软件，如AutoCAD Electrical、SolidWorks Electrical等。

不同的软件在功能和用户界面方面可能有所不同，因此根据自己的需求选择最适合的软件。

4. 创建电气图纸的基本步骤：在进行CAD电气设计时，一般可以按照以下步骤进行：首先，创建一个新的电气图纸；然后，通过绘制线段、画圆等来绘制电气设备；接下来，使用符号和文字标注电气设备及其属性；最后，保存并打印电气图纸。

5. 使用图层和块：在CAD电气设计中，使用图层和块能够大大提高效率。

通过将不同的元素分组到不同的图层中，可以更好地进行管理和控制。

使用块可以重复使用一些常见的元件，比如插座、开关等。

6. 进行校验和改进：在进行CAD电气设计之后，进行校验和改进是非常重要的。

通过校验可以确保设计的准确性和合理性。

如果有错误或不完善之处，需要及时进行改进，并进行重新的校验。

在进行CAD电气设计时，还需要注意以下几点问题：- 不要忽视安全性：在进行CAD电气设计时，安全性是至关重要的。

要确保符合安全标准和规范，避免潜在的安全风险。

大一电气工程制图知识点电气工程制图是电气工程师在工作中必不可少的技能之一，它是电气工程设计和实施的重要工具。

本文将介绍大一学生在学习电气工程制图时需要掌握的基本知识点。

一、电气工程制图的基础知识1.1 电气工程制图的定义电气工程制图是利用图形符号和标记方法，将电气设备和电气线路的形式、结构、性能、连接关系、操作规程等，按照一定的规则和标准，以图形方式表示出来的技术文件。

1.2 电气工程制图的分类电气工程制图可以分为电气原理图、电气布线图、接线图、电气设备图等多种类型。

每种制图形式都有其特定的用途和规范，学习者需要了解并掌握不同类型的制图知识。

1.3 电气工程制图的符号和标记电气工程制图采用了一系列特定的符号和标记，以便准确表达电气元件、电气设备和电气线路的特性和连接关系。

如电源符号、负载符号、开关符号等。

学习者应该熟悉并记住这些符号和标记的含义。

二、电气工程制图的技巧和方法2.1 电气工程制图的规范要求电气工程制图有一系列的规范要求，包括图纸尺寸、线条粗细、字体大小等。

学习者在绘制电气工程图时，应始终遵循规范要求，以确保图纸的准确性和可读性。

2.2 电气工程制图的绘制步骤绘制电气工程制图时，通常需要按照一定的步骤来进行。

首先是制定绘图计划，确定所需的图纸规格和比例；然后是绘制图纸的轮廓、标线和框架；接着是绘制电气元件和线路的符号和标记；最后是添加文字说明和图例等。

2.3 电气工程制图的常见错误在绘制电气工程制图时，学习者常常会出现一些常见的错误，如符号绘制错误、线路连接错误、文字标注错误等。

学习者应该注意这些错误，并采取相应的纠正措施，以确保绘图的准确性。

三、电气工程制图的应用领域电气工程制图广泛应用于电力系统、电气设备、自动控制、通信系统等领域。

掌握电气工程制图知识的学习者在将来的工作中会经常用到这些技能，因此学习者应该充分了解电气工程制图的应用领域和实际意义。

四、电气工程制图的发展趋势随着科技的进步和电气工程的发展，电气工程制图也不断发展和改进。

40个电气基础知识电力四射1对10kV 变（配）电所的接地有哪些要求？答：变压器、开关设备和互感器(PT、CP)的金属外壳，配电柜、控制保护盘、金属构架、防雷设备、电缆头及金属遮栏等。

对接地装置有下列要求：①室内角钢基础及支架要用截面不小于25×4mm2的扁钢相连接做接地干线，然后引出户外，与户外接地装置连接；②接地体应距离变（配）电所墙壁三米以外，接地体长度为2.5米，两根接地体间距离以5米为宜；③接地网形式以闭合环路式为好，如接地电阻不能满足要求时，可以附加外引式接地体；④整个接地网的接地电阻不应大于4欧。

2怎样连接不同截面，不同金属的电缆芯线？答：连接不同金属，不同截面的电缆时，应使连接点的电阻小而稳定。

相同金属截面的电缆相接，应选用与缆芯导体相同的金属材料，按照相接的两极芯线截面加工专用连接管，然后采用压接方法连接。

当不同金属的电缆需要连接时，如铜和铝相连接，由于两种金属标准电极位相差较大（铜为＋0.345伏，铝为-1.67伏）会产生接触电势差。

当有电解质存在时，将形成以铝为负极，铜为正极的原电池，使铝产生电化腐蚀，从而增大接触电阻，所以连接两种不同金属电缆时，除应满足接触电阻要求外，还应采取一定的防腐措施。

一般方法是在铜质压接管内壁上刷一层锡后再进行压接。

3防爆电气设备竣工验收时，应详细验收什么项目？答：防爆电气设备竣工验收时，必须注重以下几点：①验明“防爆合格证号”；②防爆电气设备应在类型、组别，符合设计；③防爆电气设备在外壳应无裂纹、损伤、接线盒应紧固，且固定螺栓和防松装置应齐全；④防爆充油电气设备，油箱等不应渗漏油，油面高度符合要求；⑤电气设备多余的进线口，应按规定作好密封；⑥电气线路的密封装置的安装应符合规定；⑦安全火花型电气设备的配线工程，其线路走向标高应符合设计，线路应有天蓝色标志；⑧电气装置的接地或接零，应符合规定，防静电接地，应符合设计要求。

4成套手车柜的安装应符合什么规定？答：应该符合以下规定：①手车推拉灵活轻便，无卡阻碰撞现象；②动静触头中心一致，接触紧密，手在推入工作位置，符合产品要求；③二次回路辅助开关的切换接点应动作准确，接触可靠；④机械闭锁装置应动作准确可靠；⑤柜内照明齐全；⑥安全隔板开关灵活，随手车柜的进出而相应动作；⑦柜内控制电缆的位置不应妨碍手车进出，并牢牢固定；⑧手车与柜体间的接地触头，应接触紧密，手车推入柜内时，其接地触头应比主触头早接通拉出时相反。

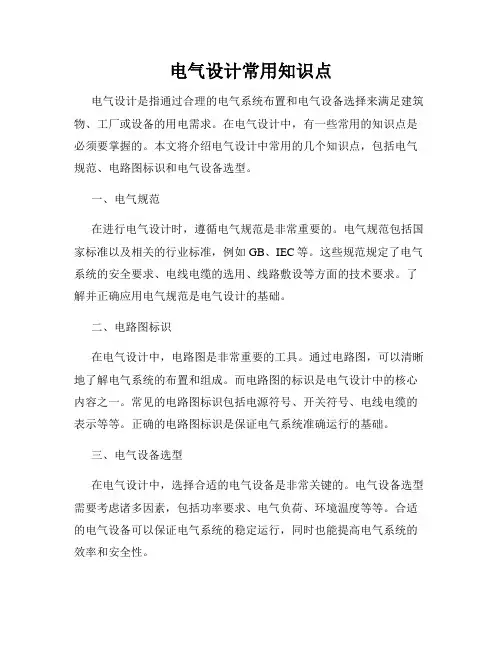

电气设计常用知识点电气设计是指通过合理的电气系统布置和电气设备选择来满足建筑物、工厂或设备的用电需求。

在电气设计中，有一些常用的知识点是必须要掌握的。

本文将介绍电气设计中常用的几个知识点，包括电气规范、电路图标识和电气设备选型。

一、电气规范在进行电气设计时，遵循电气规范是非常重要的。

电气规范包括国家标准以及相关的行业标准，例如GB、IEC等。

这些规范规定了电气系统的安全要求、电线电缆的选用、线路敷设等方面的技术要求。

了解并正确应用电气规范是电气设计的基础。

二、电路图标识在电气设计中，电路图是非常重要的工具。

通过电路图，可以清晰地了解电气系统的布置和组成。

而电路图的标识是电气设计中的核心内容之一。

常见的电路图标识包括电源符号、开关符号、电线电缆的表示等等。

正确的电路图标识是保证电气系统准确运行的基础。

三、电气设备选型在电气设计中，选择合适的电气设备是非常关键的。

电气设备选型需要考虑诸多因素，包括功率要求、电气负荷、环境温度等等。

合适的电气设备可以保证电气系统的稳定运行，同时也能提高电气系统的效率和安全性。

四、接地系统设计接地系统是电气设计中的重要组成部分。

合理设计的接地系统可以保证电气系统的安全运行，减少电气设备故障的发生。

接地系统设计需要考虑电气系统的工作电压、设备类型等因素，合理选择接地电阻，确保接地系统的质量。

五、电气系统故障排除在电气设计中，了解电气系统故障排除方法是必不可少的。

电气系统故障可能涉及电线接触不良、设备故障等多种情况。

掌握故障排除的方法能够迅速定位和解决电气系统故障，避免出现停电或其他安全隐患。

六、安全措施在电气设计中，安全是至关重要的。

电气系统的不正确操作可能导致电击、火灾等危险。

为了确保电气系统的安全运行，必须设置合适的安全措施，包括漏电保护、短路保护、过载保护等。

了解并正确配置这些安全措施是电气设计的基本要求。

七、电气设备的维护保养电气设备的维护保养对于电气系统的长期运行是非常重要的。

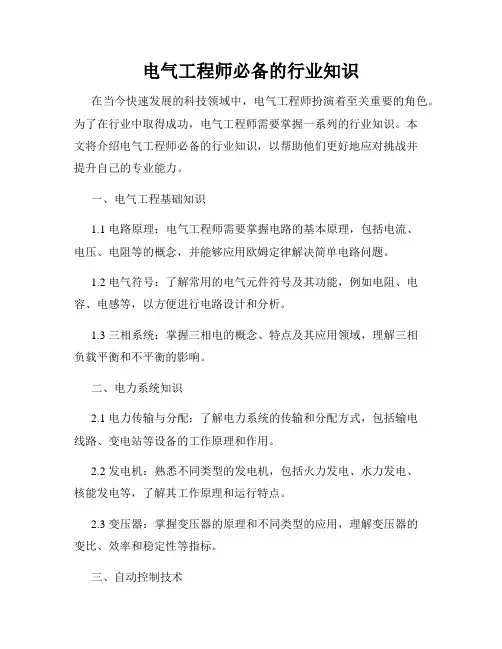

电气工程师必备的行业知识在当今快速发展的科技领域中，电气工程师扮演着至关重要的角色。

为了在行业中取得成功，电气工程师需要掌握一系列的行业知识。

本文将介绍电气工程师必备的行业知识，以帮助他们更好地应对挑战并提升自己的专业能力。

一、电气工程基础知识1.1 电路原理：电气工程师需要掌握电路的基本原理，包括电流、电压、电阻等的概念，并能够应用欧姆定律解决简单电路问题。

1.2 电气符号：了解常用的电气元件符号及其功能，例如电阻、电容、电感等，以方便进行电路设计和分析。

1.3 三相系统：掌握三相电的概念、特点及其应用领域，理解三相负载平衡和不平衡的影响。

二、电力系统知识2.1 电力传输与分配：了解电力系统的传输和分配方式，包括输电线路、变电站等设备的工作原理和作用。

2.2 发电机：熟悉不同类型的发电机，包括火力发电、水力发电、核能发电等，了解其工作原理和运行特点。

2.3 变压器：掌握变压器的原理和不同类型的应用，理解变压器的变比、效率和稳定性等指标。

三、自动控制技术3.1 控制系统：了解闭环控制系统和开环控制系统的基本原理，掌握PID控制器的工作原理和调节方法。

3.2 传感器与执行器：熟悉各类传感器（如温度传感器、压力传感器）和执行器（如电机、电磁阀）的工作机理和应用场景，能够选择合适的传感器和执行器进行系统设计。

3.3 PLC编程：掌握可编程逻辑控制器（PLC）的编程方法和逻辑图设计，能够进行简单的工业自动化系统集成和调试。

四、电气安全知识4.1 电气安全标准：了解电气安全相关的国际和国内标准，包括电气装置、保护设备和操作规程等，确保工程符合相关安全规范。

4.2 防护措施：熟悉电气作业中的各种安全防护措施，包括绝缘、接地、防火、防爆等，能够合理地使用个人防护装备和设备保护装置。

4.3 事故处理：了解电气事故的原因、分类及应急处理方法，能够有效应对电气事故并采取相应的救援措施。

五、可再生能源知识5.1 太阳能和风能：了解太阳能和风能发电系统的工作原理和构成，熟悉光伏组件和风力发电机的安装和调试方法。

基础电气知识点总结大全第一章电路基础1. 电荷与电流电荷是电的基本单位，用符号q表示，单位是库仑(C)。

电荷流动形成了电流，用符号I表示，单位是安培(A)。

2. 电压与电势差电压是单位电荷通过一个电场获得的能量，用符号U表示，单位是伏特(V)。

电路中的电压也称为电势差，表示两点之间的电压差，用符号V表示。

3. 电阻与电阻率电阻是电路中阻碍电流通过的物质或元件，单位是欧姆(Ω)。

电阻率是物质的基本电阻，用符号ρ表示，单位是欧姆-米(Ω·m)。

4. 电功与功率电功是电流通过电阻产生的热能，用符号P表示，单位是焦耳(J)。

功率是单位时间内消耗的能量，用符号P表示，单位是瓦特(W)。

5. 串联与并联串联是将电阻依次连接在一起，电流只有一条路径通过。

并联是将电阻并排连接，电流有多条路径通过。

第二章电路元件1. 电源电源是提供电动势和电压的装置，用于驱动电路中的电流。

常见的电源有直流电源和交流电源。

2. 电阻电阻是电路中的一种基本元件，用于阻碍电流通过。

常见的电阻有固定电阻和可变电阻。

3. 电容电容是电路中的一种元件，用于储存电荷和能量，单位是法拉(F)。

4. 电感电感是电路中的一种元件，用于储存磁场能量，单位是亨利(H)。

5. 开关开关用于控制电路中的通断，通常有手动开关和自动开关两种。

第三章电路分析1. 基尔霍夫定律基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律，用于分析电路中的电流和电压分布。

2. 电路分析方法电路分析方法包括节点分析、支路分析和戴维南定理等，用于分析复杂电路中的电流和电压。

3. 交流电路分析交流电路分析包括交流电压、交流电流、交流功率等，用于分析交流电路中的电流和电压。

第四章电路定理1. 欧姆定律欧姆定律规定了电流、电压和电阻之间的关系，即U=IR。

2. 费曼定理费曼定理用于分析电路中的电压和电流关系，通过电压和电流的积分可以得到电功。

3. 麦克斯韦定理麦克斯韦定理用于分析电路中的电场和磁场关系，通过电场和磁场的积分可以得到电磁感应和电场能量密度。

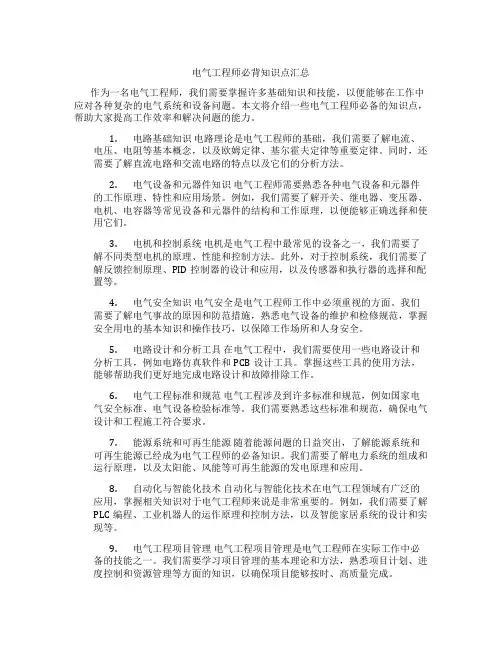

电气工程师必背知识点汇总作为一名电气工程师，我们需要掌握许多基础知识和技能，以便能够在工作中应对各种复杂的电气系统和设备问题。

本文将介绍一些电气工程师必备的知识点，帮助大家提高工作效率和解决问题的能力。

1.电路基础知识电路理论是电气工程师的基础，我们需要了解电流、电压、电阻等基本概念，以及欧姆定律、基尔霍夫定律等重要定律。

同时，还需要了解直流电路和交流电路的特点以及它们的分析方法。

2.电气设备和元器件知识电气工程师需要熟悉各种电气设备和元器件的工作原理、特性和应用场景。

例如，我们需要了解开关、继电器、变压器、电机、电容器等常见设备和元器件的结构和工作原理，以便能够正确选择和使用它们。

3.电机和控制系统电机是电气工程中最常见的设备之一，我们需要了解不同类型电机的原理、性能和控制方法。

此外，对于控制系统，我们需要了解反馈控制原理、PID控制器的设计和应用，以及传感器和执行器的选择和配置等。

4.电气安全知识电气安全是电气工程师工作中必须重视的方面。

我们需要了解电气事故的原因和防范措施，熟悉电气设备的维护和检修规范，掌握安全用电的基本知识和操作技巧，以保障工作场所和人身安全。

5.电路设计和分析工具在电气工程中，我们需要使用一些电路设计和分析工具，例如电路仿真软件和PCB设计工具。

掌握这些工具的使用方法，能够帮助我们更好地完成电路设计和故障排除工作。

6.电气工程标准和规范电气工程涉及到许多标准和规范，例如国家电气安全标准、电气设备检验标准等。

我们需要熟悉这些标准和规范，确保电气设计和工程施工符合要求。

7.能源系统和可再生能源随着能源问题的日益突出，了解能源系统和可再生能源已经成为电气工程师的必备知识。

我们需要了解电力系统的组成和运行原理，以及太阳能、风能等可再生能源的发电原理和应用。

8.自动化与智能化技术自动化与智能化技术在电气工程领域有广泛的应用，掌握相关知识对于电气工程师来说是非常重要的。

例如，我们需要了解PLC编程、工业机器人的运作原理和控制方法，以及智能家居系统的设计和实现等。
