(完整版)硫酸铵废水MVR蒸发结晶

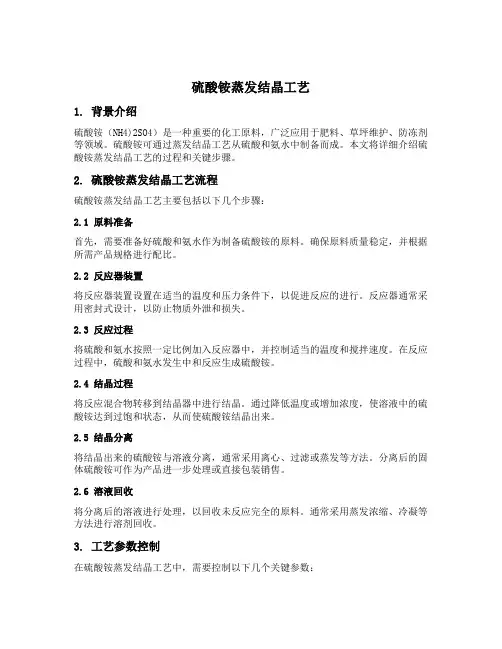

硫酸铵蒸发结晶工艺1. 背景介绍硫酸铵（NH4)2SO4）是一种重要的化工原料，广泛应用于肥料、草坪维护、防冻剂等领域。

硫酸铵可通过蒸发结晶工艺从硫酸和氨水中制备而成。

本文将详细介绍硫酸铵蒸发结晶工艺的过程和关键步骤。

2. 硫酸铵蒸发结晶工艺流程硫酸铵蒸发结晶工艺主要包括以下几个步骤：2.1 原料准备首先，需要准备好硫酸和氨水作为制备硫酸铵的原料。

确保原料质量稳定，并根据所需产品规格进行配比。

2.2 反应器装置将反应器装置设置在适当的温度和压力条件下，以促进反应的进行。

反应器通常采用密封式设计，以防止物质外泄和损失。

2.3 反应过程将硫酸和氨水按照一定比例加入反应器中，并控制适当的温度和搅拌速度。

在反应过程中，硫酸和氨水发生中和反应生成硫酸铵。

2.4 结晶过程将反应混合物转移到结晶器中进行结晶。

通过降低温度或增加浓度，使溶液中的硫酸铵达到过饱和状态，从而使硫酸铵结晶出来。

2.5 结晶分离将结晶出来的硫酸铵与溶液分离，通常采用离心、过滤或蒸发等方法。

分离后的固体硫酸铵可作为产品进一步处理或直接包装销售。

2.6 溶液回收将分离后的溶液进行处理，以回收未反应完全的原料。

通常采用蒸发浓缩、冷凝等方法进行溶剂回收。

3. 工艺参数控制在硫酸铵蒸发结晶工艺中，需要控制以下几个关键参数：3.1 温度控制适当的温度可以促进反应速率和结晶效果。

在反应阶段，需保持恒定的温度以确保反应的进行。

在结晶阶段，通过调节温度控制结晶速率和结晶质量。

3.2 压力控制压力对反应速率和结晶效果也有影响。

适当的压力可以提高反应速率和结晶质量。

通常，在反应器中保持一定的压力以促进反应进行。

3.3 搅拌速度控制搅拌速度对溶液混合均匀性和物质传递有重要影响。

适当的搅拌速度可促进反应物质之间的混合，提高反应效率和产物质量。

3.4 浓度控制控制溶液中硫酸铵的浓度是实现过饱和状态的关键。

通过调节原料配比、温度和蒸发速率等因素来控制溶液中硫酸铵浓度。

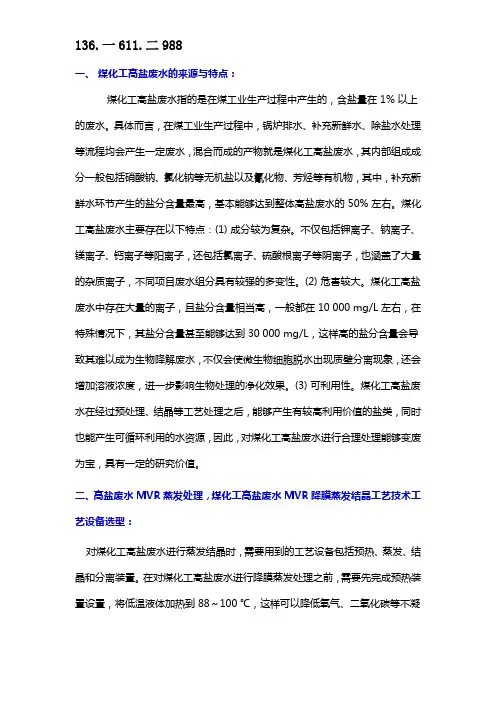

一、煤化工高盐废水的来源与特点：煤化工高盐废水指的是在煤工业生产过程中产生的，含盐量在 1% 以上的废水。

具体而言，在煤工业生产过程中，锅炉排水、补充新鲜水、除盐水处理等流程均会产生一定废水，混合而成的产物就是煤化工高盐废水，其内部组成成分一般包括硝酸钠、氯化钠等无机盐以及氰化物、芳烃等有机物，其中，补充新鲜水环节产生的盐分含量最高，基本能够达到整体高盐废水的 50% 左右。

煤化工高盐废水主要存在以下特点：(1) 成分较为复杂。

不仅包括钾离子、钠离子、镁离子、钙离子等阳离子，还包括氯离子、硫酸根离子等阴离子，也涵盖了大量的杂质离子，不同项目废水组分具有较强的多变性。

(2) 危害较大。

煤化工高盐废水中存在大量的离子，且盐分含量相当高，一般都在 10 000 mg/L 左右，在特殊情况下，其盐分含量甚至能够达到 30 000 mg/L，这样高的盐分含量会导致其难以成为生物降解废水，不仅会使微生物细胞脱水出现质壁分离现象，还会增加溶液浓度，进一步影响生物处理的净化效果。

(3) 可利用性。

煤化工高盐废水在经过预处理、结晶等工艺处理之后，能够产生有较高利用价值的盐类，同时也能产生可循环利用的水资源，因此，对煤化工高盐废水进行合理处理能够变废为宝，具有一定的研究价值。

二、高盐废水MVR蒸发处理，煤化工高盐废水MVR降膜蒸发结晶工艺技术工艺设备选型：对煤化工高盐废水进行蒸发结晶时，需要用到的工艺设备包括预热、蒸发、结晶和分离装置。

在对煤化工高盐废水进行降膜蒸发处理之前，需要先完成预热装置设置，将低温液体加热到 88～100 ℃，这样可以降低氧气、二氧化碳等不凝气在水中的溶解度。

去除二氧化碳可以避免浓盐水在浓缩时产生碳酸盐结垢，减少对蒸发器的腐蚀和结垢。

具体使用预热装置时，料液经过预加热，再经过蒸汽塔再送入降膜蒸发器，因其上方设有液膜布水器，液体在降膜管束中以均匀的液膜进行传热和蒸发。

浓盐水蒸发形成的蒸汽和浓盐液一起下降到盐水槽，停留足够的时间以保证在盐水中形成微小晶体。

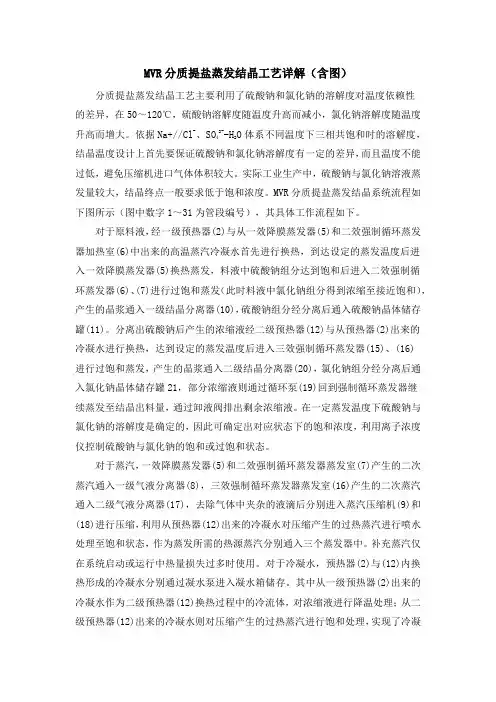

MVR分质提盐蒸发结晶工艺详解（含图）分质提盐蒸发结晶工艺主要利用了硫酸钠和氯化钠的溶解度对温度依赖性的差异，在50～120℃，硫酸钠溶解度随温度升高而减小，氯化钠溶解度随温度升高而增大。

依据Na+//Cl-、SO42--H2O体系不同温度下三相共饱和时的溶解度，结晶温度设计上首先要保证硫酸钠和氯化钠溶解度有一定的差异，而且温度不能过低，避免压缩机进口气体体积较大。

实际工业生产中，硫酸钠与氯化钠溶液蒸发量较大，结晶终点一般要求低于饱和浓度。

MVR分质提盐蒸发结晶系统流程如下图所示（图中数字1～31为管段编号），其具体工作流程如下。

对于原料液，经一级预热器(2)与从一效降膜蒸发器(5)和二效强制循环蒸发器加热室(6)中出来的高温蒸汽冷凝水首先进行换热，到达设定的蒸发温度后进入一效降膜蒸发器(5)换热蒸发，料液中硫酸钠组分达到饱和后进入二效强制循环蒸发器(6)、(7)进行过饱和蒸发（此时料液中氯化钠组分得到浓缩至接近饱和），产生的晶浆通入一级结晶分离器(10)，硫酸钠组分经分离后通入硫酸钠晶体储存罐(11)。

分离出硫酸钠后产生的浓缩液经二级预热器(12)与从预热器(2)出来的冷凝水进行换热，达到设定的蒸发温度后进入三效强制循环蒸发器(15)、(16)进行过饱和蒸发，产生的晶浆通入二级结晶分离器(20)，氯化钠组分经分离后通入氯化钠晶体储存罐21，部分浓缩液则通过循环泵(19)回到强制循环蒸发器继续蒸发至结晶出料量，通过卸液阀排出剩余浓缩液。

在一定蒸发温度下硫酸钠与氯化钠的溶解度是确定的，因此可确定出对应状态下的饱和浓度，利用离子浓度仪控制硫酸钠与氯化钠的饱和或过饱和状态。

对于蒸汽，一效降膜蒸发器(5)和二效强制循环蒸发器蒸发室(7)产生的二次蒸汽通入一级气液分离器(8)，三效强制循环蒸发器蒸发室(16)产生的二次蒸汽通入二级气液分离器(17)，去除气体中夹杂的液滴后分别进入蒸汽压缩机(9)和(18)进行压缩，利用从预热器(12)出来的冷凝水对压缩产生的过热蒸汽进行喷水处理至饱和状态，作为蒸发所需的热源蒸汽分别通入三个蒸发器中。

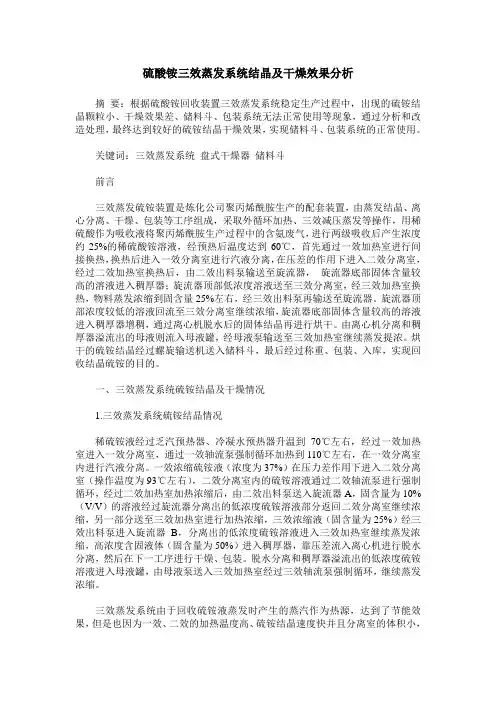

硫酸铵三效蒸发系统结晶及干燥效果分析摘要：根据硫酸铵回收装置三效蒸发系统稳定生产过程中，出现的硫铵结晶颗粒小、干燥效果差、储料斗、包装系统无法正常使用等现象，通过分析和改造处理，最终达到较好的硫铵结晶干燥效果，实现储料斗、包装系统的正常使用。

关键词：三效蒸发系统盘式干燥器储料斗前言三效蒸发硫铵装置是炼化公司聚丙烯酰胺生产的配套装置，由蒸发结晶、离心分离、干燥、包装等工序组成，采取外循环加热、三效减压蒸发等操作，用稀硫酸作为吸收液将聚丙烯酰胺生产过程中的含氨废气，进行两级吸收后产生浓度约25%的稀硫酸铵溶液，经预热后温度达到60℃，首先通过一效加热室进行间接换热，换热后进入一效分离室进行汽液分离，在压差的作用下进入二效分离室，经过二效加热室换热后，由二效出料泵输送至旋流器，旋流器底部固体含量较高的溶液进入稠厚器；旋流器顶部低浓度溶液送至三效分离室，经三效加热室换热，物料蒸发浓缩到固含量25%左右，经三效出料泵再输送至旋流器。

旋流器顶部浓度较低的溶液回流至三效分离室继续浓缩，旋流器底部固体含量较高的溶液进入稠厚器增稠，通过离心机脱水后的固体结晶再进行烘干。

由离心机分离和稠厚器溢流出的母液则流入母液罐，经母液泵输送至三效加热室继续蒸发提浓。

烘干的硫铵结晶经过螺旋输送机送入储料斗，最后经过称重、包装、入库，实现回收结晶硫铵的目的。

一、三效蒸发系统硫铵结晶及干燥情况1.三效蒸发系统硫铵结晶情况稀硫铵液经过乏汽预热器、冷凝水预热器升温到70℃左右，经过一效加热室进入一效分离室，通过一效轴流泵强制循环加热到110℃左右，在一效分离室内进行汽液分离。

一效浓缩硫铵液（浓度为37%）在压力差作用下进入二效分离室（操作温度为93℃左右），二效分离室内的硫铵溶液通过二效轴流泵进行强制循环，经过二效加热室加热浓缩后，由二效出料泵送入旋流器A，固含量为10%（V/V）的溶液经过旋流器分离出的低浓度硫铵溶液部分返回二效分离室继续浓缩，另一部分送至三效加热室进行加热浓缩，三效浓缩液（固含量为25%）经三效出料泵进入旋流器B，分离出的低浓度硫铵溶液进入三效加热室继续蒸发浓缩，高浓度含固液体（固含量为50%）进入稠厚器，靠压差流入离心机进行脱水分离，然后在下一工序进行干燥、包装。

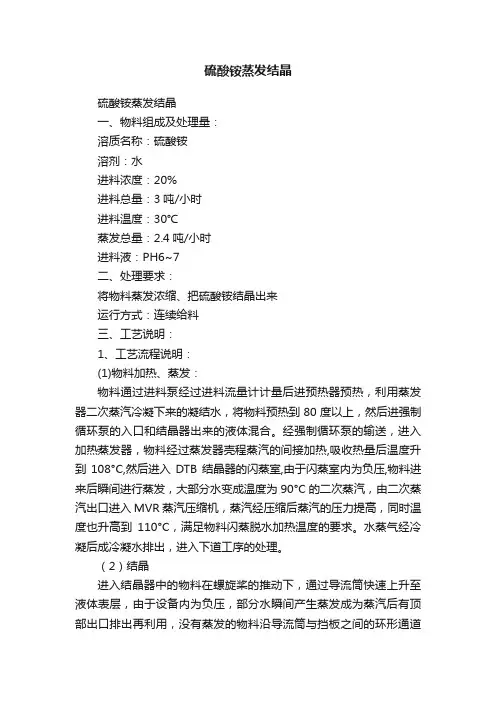

硫酸铵蒸发结晶硫酸铵蒸发结晶一、物料组成及处理量：溶质名称：硫酸铵溶剂：水进料浓度：20%进料总量：3吨/小时进料温度：30℃蒸发总量：2.4吨/小时进料液：PH6~7二、处理要求：将物料蒸发浓缩、把硫酸铵结晶出来运行方式：连续给料三、工艺说明：1、工艺流程说明：(1)物料加热、蒸发：物料通过进料泵经过进料流量计计量后进预热器预热，利用蒸发器二次蒸汽冷凝下来的凝结水，将物料预热到80度以上，然后进强制循环泵的入口和结晶器出来的液体混合。

经强制循环泵的输送，进入加热蒸发器，物料经过蒸发器壳程蒸汽的间接加热,吸收热量后温度升到108°C,然后进入DTB结晶器的闪蒸室,由于闪蒸室内为负压,物料进来后瞬间进行蒸发，大部分水变成温度为90°C的二次蒸汽，由二次蒸汽出口进入MVR蒸汽压缩机，蒸汽经压缩后蒸汽的压力提高，同时温度也升高到110°C，满足物料闪蒸脱水加热温度的要求。

水蒸气经冷凝后成冷凝水排出，进入下道工序的处理。

（2）结晶进入结晶器中的物料在螺旋桨的推动下，通过导流筒快速上升至液体表层，由于设备内为负压，部分水瞬间产生蒸发成为蒸汽后有顶部出口排出再利用，没有蒸发的物料沿导流筒与挡板之间的环形通道流至器底，重又被吸入导流筒的下端，形成了内循环通道，以较高速率反复循环，使料液充分混合，保证了器内各处的过饱和度比较均匀，极大地强化了结晶器的生产能力。

圆筒形挡板将结晶器分隔为晶体生长区和澄清区。

澄清区的物料溢流后和母液混合后经循环泵输送加热器循环加热。

结晶器内的物料经设备内混合区、养晶区后晶体颗粒很快的长大，颗粒大晶体由于沉降速度大于悬浮速度，在结晶器的底部会形成一个悬浮密度稳定的晶浆区，通过密度的自动控制，利用晶浆泵的输送，将含晶体30%~40%的晶浆送往离心机进行分离。

得到颗粒较大的硫酸铵晶体。

母液经处理将剩余的产品提出后返回系统重新蒸发提纯。

2、设备情况介绍：（1）加热蒸发器换热面积为200m2,管程介质为饱和硫酸铵溶液，壳程介质为水蒸气，管程介质为：316L,壳程介质为碳钢。

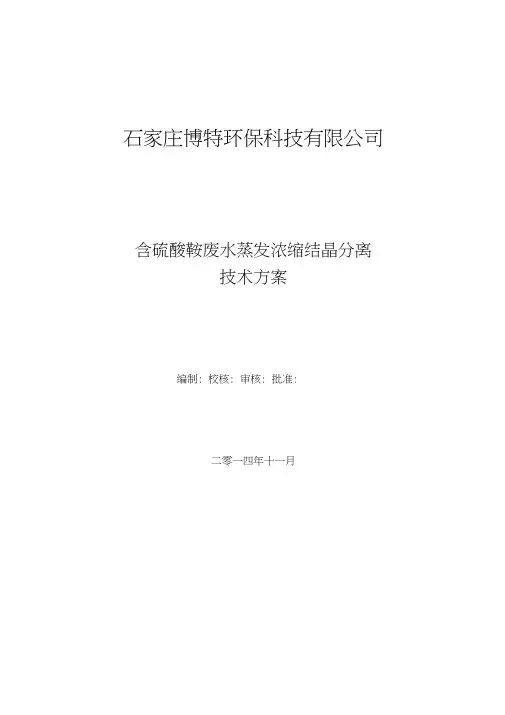

石家庄博特环保科技有限公司含硫酸鞍废水蒸发浓缩结晶分离技术方案编制: 校核: 审核: 批准:二零一四年十一月含硫酸铵废水蒸发浓缩结晶分离技术方案一、蒸发器选型简述本设计方案针对含硫酸铵废水，采用MVR蒸发装置。

硫酸铵废水要求蒸发结晶，装置分两部分第一部分用降膜蒸发器进行蒸发浓缩，第二部分采用抗盐析、抗结疤堵管能力强的强制循环蒸发器。

由于硫酸铵具有强腐蚀性，长期运转考虑，与物料接触部分采用316L 不锈钢，其余采用碳钢。

含硫酸铵废水处理量及组分：含硫酸铵废水处理量 1.5t/h ，其中硫酸铵6%，其余成分为水计算条件参数进料流量㎏/h1500进料浓度﹪6出料浓度﹪100原料温度℃20二次蒸汽压力Mpa（表）-0.03（绝压70KPa）二次蒸汽温度℃90总蒸发量Kg/h1410三、主要工艺参数强制循环蒸发器二次蒸汽压强Mpa（表）-0.03（绝压0.07MPa）二次蒸汽温度℃90二次蒸汽汽化热kJ / ㎏2283.1蒸汽压缩机压缩比 2.5压缩机出口压强Mpa（表）0.857 （绝压0.143MPa）压缩机出口温度℃110压缩机出口蒸汽汽化热kJ / ㎏2232溶液沸点℃102有效温差℃8进料溶液浓度%6出料溶液液%100蒸发量㎏/h1410加热室换热面积㎡80预热器换热面积㎡2四、工艺流程简介、计算依据4.1 原液准备系统工厂产生的含盐废水流入原液池，原液池起到储存、调节原液的作用，满足废水蒸发处理设备的连续稳定运行。

原液池配备有原液提升泵，原液提升泵将含盐废水均匀输送至蒸发处理系统，调节原液泵后的控制阀门保持原液提升量与蒸发量的平衡。

4.2 二次蒸汽及压缩蒸汽系统经开始生蒸汽在加热室经过加热直至产生足量的二次蒸汽后关闭生蒸汽阀门，降膜蒸发器与强制循环蒸发器加热室产生的二次蒸汽经过蒸汽压缩机压缩后产生温度及压力都提高的压缩蒸汽。

压缩蒸汽分配到降膜蒸发器和强制循环蒸发器的加热室进行加热。

加热后的压缩蒸汽形成的冷凝水进入预热器对原液进行预热。

化工清洗废水零排放项目技术部分目录第一章设计说明 (3)1.1处理能力 (3)1.2进水水质 (3)1.3处理要求情况 (3)第二章工艺设计 (4)2.1工艺选择 (4)2.2设计思想 (4)第三章蒸发系统设计 (6)3.1MVR蒸发系统参数设计 (6)3.2MVR蒸发系统流程框图 (7)第四章设备清单 (8)第五章公用工程消耗一览表 (11)第六章稳定性保障 (12)6.1系统设计 (12)6.2防堵设计 (12)6.3防垢除垢 (13)6.4罗茨压缩机 (15)6.5设备保障 (15)6.6安全保证 (16)第七章总体设计 (18)7.1原则 (18)7.2平面布置 (18)7.3竖向设计 (18)1.1处理能力进水量按1吨/小时设计1.2进水水质组成见下表：1.3处理要求情况处理要求：零排放，出杂盐。

2.1工艺选择1）来料盐属于高盐废水，因此选择蒸发结晶工艺来进行处理。

从表MVR和三效蒸发的比较可知，MVR蒸发结晶系统具有较大的运行成本的优势。

因此本系统采用MVR工艺。

2）强制循环工艺具有以下特点：◆传热系数大◆适合粘度较大或含有颗粒的物料◆抗盐析、抗结垢2.2设计思想1）根据所提供的水质情况，本蒸发系统，进水量为1m3/h，TDS 3.9%。

2）整个系统产生的废气排至业主废气处置系统。

3）管道排布优化：a）出料管道设计有冲洗水注入口，如果积攒结晶，可以开自来水进行溶解清洗，无需拆解管道。

b）出料管道采用分段安装，即可以分段拆解，如果结晶堵塞可快速分段进行清理，大大降低了堵塞后的清理工作。

c）出料管道采取出料泵推动流体一直循环流动的设计，避免了物料在管内流速低，温降大，而析出结晶堵塞管道的可能。

6）设备防堵措施：针对易结晶、易堵塞的特性，对出料管道系统做了独特的设计：采用高速循环出料设计，使浓缩液在出料管路内保持高速的流动状态，从而降低浓缩液在管道内的停留时间，并配备优良的保温措施，最大限度的避免浓缩液在管道内冷却结晶，降低了堵管的机率。

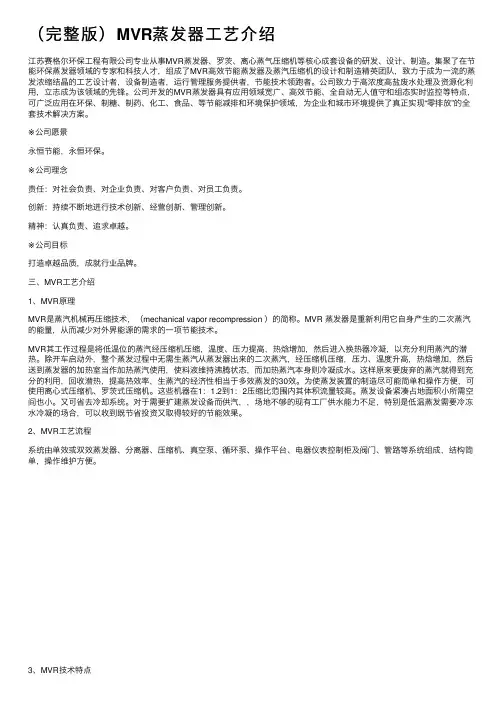

（完整版）MVR蒸发器⼯艺介绍江苏赛格尔环保⼯程有限公司专业从事MVR蒸发器、罗茨、离⼼蒸⽓压缩机等核⼼成套设备的研发、设计、制造。

集聚了在节能环保蒸发器领域的专家和科技⼈才，组成了MVR⾼效节能蒸发器及蒸汽压缩机的设计和制造精英团队，致⼒于成为⼀流的蒸发浓缩结晶的⼯艺设计者，设备制造者，运⾏管理服务提供者，节能技术领跑者。

公司致⼒于⾼浓度⾼盐废⽔处理及资源化利⽤，⽴志成为该领域的先锋。

公司开发的MVR蒸发器具有应⽤领域宽⼴、⾼效节能、全⾃动⽆⼈值守和组态实时监控等特点，可⼴泛应⽤在环保、制糖、制药、化⼯、⾷品、等节能减排和环境保护领域，为企业和城市环境提供了真正实现“零排放”的全套技术解决⽅案。

※公司愿景永恒节能，永恒环保。

※公司理念责任：对社会负责、对企业负责、对客户负责、对员⼯负责。

创新：持续不断地进⾏技术创新、经营创新、管理创新。

精神：认真负责、追求卓越。

※公司⽬标打造卓越品质，成就⾏业品牌。

三、MVR⼯艺介绍1、MVR原理MVR是蒸汽机械再压缩技术，（mechanical vapor recompression ）的简称。

MVR 蒸发器是重新利⽤它⾃⾝产⽣的⼆次蒸汽的能量，从⽽减少对外界能源的需求的⼀项节能技术。

MVR其⼯作过程是将低温位的蒸汽经压缩机压缩，温度、压⼒提⾼，热焓增加，然后进⼊换热器冷凝，以充分利⽤蒸汽的潜热。

除开车启动外，整个蒸发过程中⽆需⽣蒸汽从蒸发器出来的⼆次蒸汽，经压缩机压缩，压⼒、温度升⾼，热焓增加，然后送到蒸发器的加热室当作加热蒸汽使⽤，使料液维持沸腾状态，⽽加热蒸汽本⾝则冷凝成⽔。

这样原来要废弃的蒸汽就得到充分的利⽤，回收潜热，提⾼热效率，⽣蒸汽的经济性相当于多效蒸发的30效。

为使蒸发装置的制造尽可能简单和操作⽅便，可使⽤离⼼式压缩机、罗茨式压缩机。

这些机器在1：1.2到1：2压缩⽐范围内其体积流量较⾼。

蒸发设备紧凑占地⾯积⼩所需空间也⼩。

⼜可省去冷却系统。

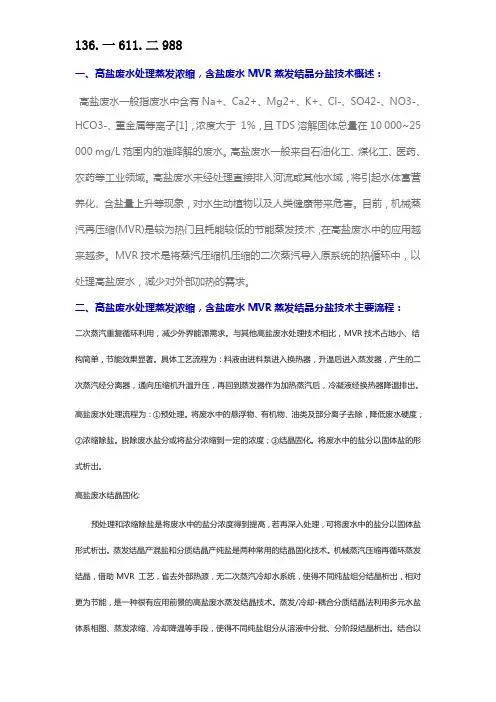

一、高盐废水处理蒸发浓缩，含盐废水MVR蒸发结晶分盐技术概述：高盐废水一般指废水中含有Na+、Ca2+、Mg2+、K+、Cl-、SO42-、NO3-、HCO3-、重金属等离子[1]，浓度大于1%，且TDS溶解固体总量在10 000~25 000 mg/L范围内的难降解的废水。

高盐废水一般来自石油化工、煤化工、医药、农药等工业领域。

高盐废水未经处理直接排入河流或其他水域，将引起水体富营养化、含盐量上升等现象，对水生动植物以及人类健康带来危害。

目前，机械蒸汽再压缩(MVR)是较为热门且耗能较低的节能蒸发技术，在高盐废水中的应用越来越多。

MVR技术是将蒸汽压缩机压缩的二次蒸汽导入原系统的热循环中，以处理高盐废水，减少对外部加热的需求。

二、高盐废水处理蒸发浓缩，含盐废水MVR蒸发结晶分盐技术主要流程：二次蒸汽重复循环利用，减少外界能源需求。

与其他高盐废水处理技术相比，MVR技术占地小、结构简单，节能效果显著。

具体工艺流程为：料液由进料泵进入换热器，升温后进入蒸发器，产生的二次蒸汽经分离器，通向压缩机升温升压，再回到蒸发器作为加热蒸汽后，冷凝液经换热器降温排出。

高盐废水处理流程为：①预处理。

将废水中的悬浮物、有机物、油类及部分离子去除，降低废水硬度；②浓缩除盐。

脱除废水盐分或将盐分浓缩到一定的浓度；③结晶固化。

将废水中的盐分以固体盐的形式析出。

高盐废水结晶固化:预处理和浓缩除盐是将废水中的盐分浓度得到提高，若再深入处理，可将废水中的盐分以固体盐形式析出。

蒸发结晶产混盐和分质结晶产纯盐是两种常用的结晶固化技术。

机械蒸汽压缩再循环蒸发结晶，借助 MVR 工艺，省去外部热源，无二次蒸汽冷却水系统，使得不同纯盐组分结晶析出，相对更为节能，是一种很有应用前景的高盐废水蒸发结晶技术。

蒸发/冷却-耦合分质结晶法利用多元水盐体系相图、蒸发浓缩、冷却降温等手段，使得不同纯盐组分从溶液中分批、分阶段结晶析出。

结合以上两种结晶固化技术，借助MVR回用二次蒸汽的节能优势，采用MVR （热浓缩技术）的蒸发+冷却耦合分质结晶工艺制备纯盐。

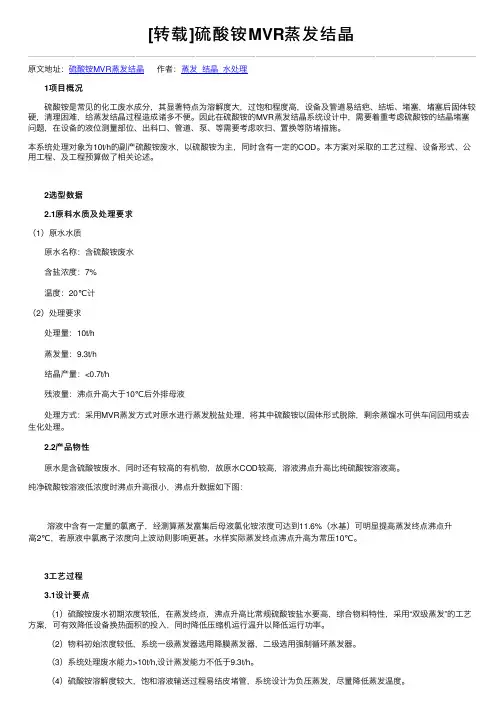

[转载]硫酸铵MVR蒸发结晶原⽂地址：硫酸铵MVR蒸发结晶作者：蒸发_结晶_⽔处理1项⽬概况硫酸铵是常见的化⼯废⽔成分，其显著特点为溶解度⼤，过饱和程度⾼，设备及管道易结疤、结垢、堵塞，堵塞后固体较硬，清理困难，给蒸发结晶过程造成诸多不便。

因此在硫酸铵的MVR蒸发结晶系统设计中，需要着重考虑硫酸铵的结晶堵塞问题，在设备的液位测量部位、出料⼝、管道、泵、等需要考虑吹扫、置换等防堵措施。

本系统处理对象为10t/h的副产硫酸铵废⽔，以硫酸铵为主，同时含有⼀定的COD。

本⽅案对采取的⼯艺过程、设备形式、公⽤⼯程、及⼯程预算做了相关论述。

2选型数据2.1原料⽔质及处理要求（1）原⽔⽔质原⽔名称：含硫酸铵废⽔含盐浓度：7%温度：20℃计（2）处理要求处理量：10t/h蒸发量：9.3t/h结晶产量：<0.7t/h残液量：沸点升⾼⼤于10℃后外排母液处理⽅式：采⽤MVR蒸发⽅式对原⽔进⾏蒸发脱盐处理，将其中硫酸铵以固体形式脱除，剩余蒸馏⽔可供车间回⽤或去⽣化处理。

2.2产品物性原⽔是含硫酸铵废⽔，同时还有较⾼的有机物，故原⽔COD较⾼，溶液沸点升⾼⽐纯硫酸铵溶液⾼。

纯净硫酸铵溶液低浓度时沸点升⾼很⼩，沸点升数据如下图：溶液中含有⼀定量的氯离⼦，经测算蒸发富集后母液氯化铵浓度可达到11.6%（⽔基）可明显提⾼蒸发终点沸点升⾼2℃，若原液中氯离⼦浓度向上波动则影响更甚。

⽔样实际蒸发终点沸点升⾼为常压10℃。

3⼯艺过程3.1设计要点（1）硫酸铵废⽔初期浓度较低，在蒸发终点，沸点升⾼⽐常规硫酸铵盐⽔要⾼，综合物料特性，采⽤“双级蒸发”的⼯艺⽅案，可有效降低设备换热⾯积的投⼊，同时降低压缩机运⾏温升以降低运⾏功率。

（2）物料初始浓度较低，系统⼀级蒸发器选⽤降膜蒸发器，⼆级选⽤强制循环蒸发器。

（3）系统处理废⽔能⼒>10t/h,设计蒸发能⼒不低于9.3t/h。

（4）硫酸铵溶解度较⼤，饱和溶液输送过程易结⽪堵管，系统设计为负压蒸发，尽量降低蒸发温度。

硫酸铵蒸发结晶工艺硫酸铵蒸发结晶工艺一、工艺概述硫酸铵蒸发结晶工艺是将硫酸铵溶液通过加热蒸发的方式，使其溶解度降低，从而使硫酸铵结晶出来。

该工艺主要包括溶液制备、蒸发结晶、晶体分离和干燥等步骤。

下面将详细介绍每个步骤的操作方法。

二、溶液制备1. 原料准备：准备优质的硫酸铵和水。

2. 溶解槽准备：选用耐腐蚀性能好的材料制作溶解槽，并确保其密封性能良好。

3. 溶解操作：将一定量的水加入溶解槽中，并加热至适当温度。

然后逐渐加入硫酸铵，同时搅拌溶解，直至完全溶解为止。

注意控制加热温度和搅拌速度，以避免过高温度和剧烈搅拌引起反应不均匀。

三、蒸发结晶1. 结晶器选择：选择合适的结晶器，如真空结晶器或常压结晶器。

真空结晶器可通过减压来降低溶液中硫酸铵的溶解度，有利于结晶过程。

2. 溶液输送：将制备好的硫酸铵溶液通过管道输送到结晶器中。

确保输送过程中无泄漏和污染。

3. 结晶操作：根据所选用的结晶器类型，进行相应的操作。

对于真空结晶器，打开真空泵开始抽真空，使溶液在降低压力下蒸发结晶。

对于常压结晶器，调节加热温度和搅拌速度，使溶液逐渐蒸发浓缩并结晶出硫酸铵。

4. 结晶监控：通过在线检测仪表或取样分析等方法对蒸发过程进行监控，并根据监测结果调整操作参数，以确保蒸发过程稳定和高效。

四、晶体分离1. 过滤操作：将蒸发后得到的硫酸铵晶体与母液分离。

首先使用过滤设备（如旋转真空过滤机）将晶体与溶液分离，然后用适量的冷水洗涤晶体，以去除杂质。

2. 干燥操作：将洗涤后的硫酸铵晶体放置在通风干燥器中进行干燥。

控制干燥温度和时间，使晶体达到所需的水分含量。

五、产品收集和储存1. 产品收集：将干燥好的硫酸铵晶体收集起来，并进行称重和包装。

2. 产品储存：将包装好的硫酸铵晶体存放在防潮、防火、通风良好的仓库中。

注意避免与有机物质接触，以防止发生反应。

六、工艺控制1. 温度控制：根据不同步骤的要求，合理调节加热温度，以确保溶解、蒸发和结晶过程的顺利进行。

硫酸铵蒸发结晶工艺硫酸铵蒸发结晶工艺1. 引言硫酸铵是一种常用的化学品，广泛应用于农业、医药、化工等领域。

其生产工艺中的蒸发结晶过程十分关键，能够实现硫酸铵的高纯度和高效率制备。

本文将详细介绍硫酸铵蒸发结晶工艺，从深度和广度两个标准评估其作用、原理、优势以及存在的挑战。

2. 硫酸铵蒸发结晶的作用蒸发结晶是将液体中的溶质析出形成晶体的过程，广泛应用于化工领域。

在硫酸铵生产中，蒸发结晶可以实现以下目标：(1) 提高硫酸铵的纯度：通过蒸发结晶，可将杂质和其他无关物质从溶液中分离出来，使得最终硫酸铵的纯度得到提升。

(2) 实现硫酸铵的分离和回收：通过蒸发结晶，可以将溶液中的硫酸铵析出，实现分离和回收利用，从而提高生产效率。

(3) 节约能源和资源：蒸发结晶是一种相对节能的分离技术，可最大限度地降低能源消耗和原材料损失。

3. 硫酸铵蒸发结晶的工艺步骤硫酸铵蒸发结晶工艺一般包括以下几个步骤：(1) 溶液准备：将硫酸铵与水按一定比例混合，得到溶液。

溶液中的硫酸铵浓度通常根据具体生产要求进行调整。

(2) 进料加热：将溶液加热至一定温度，通常使用蒸汽加热或热水浴加热的方式。

(3) 蒸发结晶：在加热的过程中，水分开始蒸发，溶液逐渐浓缩，硫酸铵开始析出。

(4) 晶体分离：将析出的硫酸铵晶体与溶液进行分离，通常采用离心、过滤等方法。

(5) 晶体洗涤：对分离后的硫酸铵晶体进行洗涤，去除表面附着的杂质，提高产品纯度。

(6) 干燥和包装：将洗涤后的硫酸铵晶体进行干燥，除去残留水分，并进行包装。

4. 硫酸铵蒸发结晶工艺的优势硫酸铵蒸发结晶工艺具有以下几个优势：(1) 高纯度产品：通过蒸发结晶，硫酸铵的纯度可以达到较高水平，满足不同行业对高纯硫酸铵的需求。

(2) 简单易行：硫酸铵蒸发结晶工艺的基本步骤相对简单，易于操作和控制，不需要过多的设备和工艺。

(3) 节约能源：相比其他分离工艺，蒸发结晶可以有效降低能源消耗，减少生产成本。

(4) 环保可持续：硫酸铵蒸发结晶工艺中所使用的原材料和产品均无毒害性，对环境无污染，符合可持续发展的要求。

废水mvr蒸发结晶分盐工艺一、背景介绍随着工业化进程的加快，废水处理成为一个重要的环境问题。

废水中含有各种有害物质，如果直接排放到环境中会对生态环境造成严重的影响。

因此，废水处理工艺的研发和应用变得非常重要。

废水MVR蒸发结晶分盐工艺就是其中之一。

二、废水MVR蒸发结晶分盐工艺的原理废水MVR蒸发结晶分盐工艺是利用多效蒸发器(Multiple Effect Evaporator, MEE)和机械蒸发压缩(Mechanical Vapor Recompression, MVR)两种技术的结合。

具体工艺流程如下：1. 废水预处理：将废水进行初步处理，去除大颗粒杂质和悬浮物。

2. MEE蒸发：将预处理过的废水进入多效蒸发器，通过多级蒸发获得高浓度的废水溶液。

3. MVR蒸发压缩：将多效蒸发器中的蒸汽通过机械蒸发压缩技术进行压缩，使其温度和压力升高，然后再次进入多效蒸发器中进行蒸发。

这样可以提高能源利用效率，降低能耗。

4. 结晶分离：通过连续的蒸发和压缩，废水中的溶质逐渐达到饱和状态，然后通过结晶分离设备将溶质从废水中分离出来。

5. 盐类回收：将分离出的盐类进行处理，可以回收其中的有用成分或者进行其他的利用。

三、废水MVR蒸发结晶分盐工艺的应用废水MVR蒸发结晶分盐工艺可以广泛应用于各个工业领域中的废水处理。

例如：1. 化工行业：处理含有盐类、有机物等的废水。

2. 钢铁行业：处理含有重金属、酸碱废水等的废水。

3. 食品行业：处理含有有机物、油脂等的废水。

4. 制药行业：处理含有有机物、盐类等的废水。

5. 纺织行业：处理含有染料、化学药剂等的废水。

四、废水MVR蒸发结晶分盐工艺的优势废水MVR蒸发结晶分盐工艺相比于传统的废水处理工艺具有以下几个优势：1. 高效节能：利用MVR技术进行蒸发压缩，能耗较低，能源利用效率高。

2. 盐类回收：通过结晶分离设备，可以将废水中的盐类进行回收利用，降低资源浪费。

3. 质量稳定：废水经过MVR蒸发结晶分盐工艺处理后，可以获得高纯度的盐类产品，质量稳定可靠。

物料流程：处理后的原液、进料泵、蒸馏水预热、不凝气预热、MVR降膜蒸发器加强制循环蒸发浓缩结晶器、出料、母液回系统或外排（物料离心打包）。

预热工艺：通过处理后的原液泵发系统的预热系统。

原液（30℃）通过蒸馏水预热器与MVR蒸发器排出的高温冷凝水（112℃）进行预热，原液预热到95℃,蒸馏水降温到40℃，换热后的蒸馏水通过管道输送水处理站进行处理。

通过预热后的热物料再经过不凝气预热器与不凝气（112℃）换热，进一步回收系统中剩余能量，原液升温至105℃，不凝气通过管道输送气处理系统。

136干燥1611煅烧2988降膜浓缩工艺：经过预热后的物料进入降膜蒸发器进行蒸发浓缩，经过降膜循环泵、降膜蒸发器与降膜分离器形成一个蒸发循环体系，原液流动过程中受换热管外压缩后的二次蒸汽加热，物料在降膜分离器内进行气液分离器，使物料的浓度达到百分之二十七左右（此时没有结晶物料析出，适合降膜加热器进行蒸发）。

强制循环蒸发结晶工艺：浓缩后的物料经强制循环泵进入强制循环蒸发器，流动过程中受换热管外压缩后的蒸汽加热，物料进入结晶分离器后沸腾蒸发，物料以一定的流速（1.8～2.5m/s）通过加热管及强制制循环蒸发器保持一定的静压，这样可以解决强制循环蒸发器换热管的结垢问题。

蒸发产生的二次蒸汽进入分离室，浓缩液停留在结晶分离室内育晶。

结晶分离工艺：待分离器内的结晶物料达到设计要求后，通过晶浆泵排出分离器，进入稠厚器，晶浆上清液通过溢流装置进入母液罐；稠厚的盐通过离心机分离出硫酸钠盐，离心母液进入母液罐暂存。

母液回流工艺：通过离心和溢流的母液温度降低，通过母液罐夹套用蒸汽对母液进行预热，使物料温度达到102℃；然后利用母液泵输送***统内继续蒸发结晶；在蒸发浓缩倍数增大时，可外排部分母液进污水处理站后续处理。

二次蒸汽流程：MVR蒸发浓缩器、二次蒸汽、除雾、压缩、冷凝、排放。

蒸发产生的二次蒸汽夹带有少量的液滴，蒸发产生的二次蒸汽在分离器内以一定的速度上升，并且在分离器内设有特殊结构的除雾装置，分离器经过这样的设计，能将二次蒸汽中夹带的微小液滴除去，经过除雾后的二次蒸汽进入压缩机的进气口，经过压缩机做功，将二次蒸汽的温度提升12℃。

mvr蒸发结晶原理
【原创实用版】
目录
1.MVR 蒸发结晶的原理
2.MVR 蒸发结晶的操作过程
3.MVR 蒸发结晶的应用领域
4.MVR 蒸发结晶的优点
正文
MVR 蒸发结晶是一种新型的蒸发结晶技术，其原理是利用溶液的沸点差，使溶液中的溶质在低温状态下形成固相析出，从而实现制备固体分子。

该技术广泛应用于化工、石油化工等行业，蒸发结晶、蒸发浓缩是常见的工艺类型。

MVR 蒸发结晶的操作过程主要包括以下几个步骤：
首先，将含有不挥发溶质的溶液加热至沸腾，并通入蒸汽。

由于溶液的沸点低于溶质的沸点，因此溶质会在低温状态下形成固相析出。

其次，通过蒸发器对溶液进行加热，使溶液中的溶质不断浓缩。

同时，通过冷却器对蒸汽进行冷却，使蒸汽中的溶质凝结成固相。

最后，将蒸发器和冷却器中的固相物质进行收集和处理，得到最终的固体产物。

MVR 蒸发结晶的应用领域非常广泛，包括化工、石油化工、制药、食品等行业。

例如，在化工行业中，MVR 蒸发结晶常用于盐类、糖类、有机酸等物质的制备和提纯；在制药行业中，MVR 蒸发结晶常用于药物的提取和纯化；在食品行业中，MVR 蒸发结晶常用于糖、盐等调味品的提纯和制备。

MVR 蒸发结晶具有以下优点：
1.MVR 蒸发结晶可以在低温状态下实现溶质的析出，有利于保护热敏性物质的稳定性。

2.MVR 蒸发结晶可以实现连续操作，提高生产效率。

3.MVR 蒸发结晶可以实现溶质的高度浓缩，有利于资源的节约和环境的保护。
