汽车悬架的种类

汽车底盘悬架是指连接车身和车轮之间的一系列装置，主要作用是传递作用在车轮和车身之间的力和力扭，并且缓冲由不平路面传给车架或车身的冲击力，以保证汽车能平顺地行驶。

下面是几种常见的汽车底盘悬架类型：
- 麦弗逊式独立悬架：麦弗逊式独立悬架是当今世界用的最广泛的轿车前悬挂之一，其主要结构由螺旋弹簧、减震器、三角形下摆臂组成，绝大部分车型还会加上横向稳定杆。

它的优点是结构简单、占用空间小、响应较快、制造成本低，但缺点是稳定性不佳，抗侧倾和制动点头能力较弱。

- 双叉臂式独立悬架：双叉臂式独立悬架拥有上下两个叉臂，横向力由两个叉臂同时吸收，支柱只承载车身重量，因此横向刚度大。

其优点是侧向支撑好、抓地力强、路感清晰，但缺点是制造成本高、悬架定位参数设定复杂。

- 多连杆式独立悬架：多连杆式独立悬架是由连杆，减震器和弹性元件组成的，它的优点是舒适性好、操控性好、结构简单，但缺点是占用空间大、成本高、高速稳定性较差。

- 扭力梁式非独立悬架：扭力梁式非独立悬架是由两个纵摆臂和一个横梁组成的，其优点是结构简单、占用空间小、成本低，但缺点是舒适性较差、操控性较差、抗侧倾能力较弱。

不同类型的汽车底盘悬架具有不同的特点，在选择汽车底盘悬架时，要根据车辆的用途、行驶环境等因素进行综合考虑。

汽车悬架名词解释汽车悬架是指汽车的底盘和车轮之间的一系列连接和支撑机构。

它可分为前悬架和后悬架两部分。

悬架系统对于汽车车身的稳定性、操控性以及舒适性都有着至关重要的作用。

1. 悬架系统的组成部分汽车悬架系统包括：弹簧（或空气悬架）、减震器（或阻尼器）、悬挂臂、转向节、支撑轴承、悬架桥、稳定杆、调节杆、上下臂等多个部分。

每个部分都有着不同的作用，它们共同协作，完成悬架系统的功能。

2. 悬架系统的作用(1) 提高车辆的稳定性：悬架系统能使车身保持稳定，避免出现剧烈颠簸、弯曲或其他违规行为，同时还能使汽车经过高低起伏的道路时车身不会晃动过度。

(2) 改善操控性：悬架系统能够防止车辆在高速行驶时出现闪动问题，从而可以更好地进行方向控制，使汽车的操纵更为流畅和舒适。

(3) 提升乘坐舒适性：悬架系统通过缓解路面的颠簸，使乘车过程更为平稳，同时减少了人体在承受路面颠簸时所受的伤害。

3. 悬架系统的种类目前常见的悬架系统有以下几种。

(1) 前置悬挂系统：将车的发动机、变速器等置于车轮前部，主要用在前轮驱动车型上，适用于高速公路行驶。

(2) 后置悬挂系统：将车的发动机、变速器等置于车轮后部，主要用于后轮驱动车型，并较好地完成发动机的降噪和振动消除。

(3) 独立悬挂系统：采用四个独立的悬挂系统，各自负责控制自身轮胎，适用于性能车型。

(4) 拖架悬挂系统：将车轮通过拖架与车架相连，用于一些大型的负载车辆和拖车。

4. 悬架系统的维护每种悬架系统都有建议的保养周期，需要按时进行维护。

保养涉及到一系列内容，如：检查弹簧是否变形、调整减震器（或阻尼器）的硬度、检查安全带是否损坏等等。

这些操作可以检查和维护各个部分的工作状态，延长悬架系的使用寿命。

总之，汽车悬架系统是保证车辆安全、高效行驶的重要部分。

适当的悬架系统不仅可以提高车辆的操作性和乘坐舒适度，还能保护车辆的各个部分免受磨损和损伤。

因此，对悬架系统的选择和正确的维护至关重要。

前言本小组毕业设计的课题是普通的经济型轿车。

因而，其定位为中等收入的工薪阶层的第一辆家庭用车。

必须满足以下几个要求：可靠，坚固，耐用，使用成本较低，油耗处于国内中等水平，为当前主流技术水平。

所以，悬架的设计宜选用成熟技术，零部件，彻底的贯彻“三化”原则，较为合理的成本控制。

悬架是现代汽车的重要组成部分之一。

虽然并非汽车在行进必不可少的装备，但如果没有悬架，将极大的影响汽车的操纵稳定性和平顺性。

悬架对整车性能有着重要的影响。

在汽车市场竞争日益加剧的今天，人们对汽车的性能的认识更多的靠更为直接的感观感受，而非他们不太懂得的专业术语。

因此，对汽车操纵稳定性﹑平顺性的提升成为了各大汽车厂商的共识。

与此关系密切的悬架系统也被不断改进，主动半主动悬架等具有反馈的电控系统在高端车辆上的应用日趋广泛。

无论定位高端市场，还是普通家庭的经济型轿车，没有哪个厂家敢忽视悬架系统及其在整车中的作用。

这一切，都是因为悬架系统对乘员的主观感受密切联系。

悬架系统的优劣，乘员在车上可以马上感受到。

“木桶理论”，很多人都知道，整车就好比是个“大木桶”，悬架是它的一片木板。

虽然，没有悬架的汽车还是可以跑动的，但是坐在上面是很不舒服的。

坐过农用车货厢的人，对此应该是颇有些体会的，即便是较好的路况，在上面也是颠来颠去的。

因为它的悬架很简单，对平顺性和操纵稳定性考虑的很少。

只有当悬架这块木板得到足够重视，才能使整车性能得以提升。

否则，只能是句空话。

这涉及到部件与整体的关系。

一句话：整体离不开部件，部件也成不了整体。

整体可以提供部件提供不了的功能，反过来部件又对整体有着重要影响。

正因为悬架在现代汽车上的重要重要作用，应该重视汽车悬架的设计。

只有认真，严谨的设计才能确保其与整车的完美匹配。

而要做到这一点，就必须，查阅大量相关书籍，图册，行业和国家标准。

这些是对我们这些将来要从事汽车设计，制造工作的工科出身的大学毕业生的必须经历的一个必不可少的训练。

汽车悬挂系统结构原理图解系统结构, 汽车, 原理, 图解, 悬挂汽车悬挂系统结构原理图解教程什么是悬挂系统舒适性是轿车最重要的使用性能之一。

舒适性与车身的固有振动特性有关，而车身的固有振动特性又与悬架的特性相关。

所以，汽车悬架是保证乘坐舒适性的重要部件。

同时，汽车悬架做为车架(或车身)与车轴(或车轮)之间作连接的传力机件，又是保证汽车行驶安全的重要部件。

因此，汽车悬架往往列为重要部件编入轿车的技术规格表，作为衡量轿车质量的指标之一。

汽车车架（或车身）若直接安装于车桥（或车轮）上，由于道路不平，由于地面冲击使货物和人会感到十分不舒服，这是因为没有悬架装置的原因。

汽车悬架是车架（或车身）与车轴（或车轮）之间的弹性联结装置的统称。

它的作用是弹性地连接车桥和车架（或车身），缓和行驶中车辆受到的冲击力。

保证货物完好和人员舒适；衰减由于弹性系统引进的振动，使汽车行驶中保持稳定的姿势，改善操纵稳定性；同时悬架系统承担着传递垂直反力，纵向反力（牵引力和制动力）和侧向反力以及这些力所造成的力矩作用到车架（或车身）上，以保证汽车行驶平顺；并且当车轮相对车架跳动时，特别在转向时，车轮运动轨迹要符合一定的要求，因此悬架还起使车轮按一定轨迹相对车身跳动的导向作用。

悬架结构形式和性能参数的选择合理与否，直接对汽车行驶平顺性、操纵稳定性和舒适性有很大的影响。

由此可见悬架系统在现代汽车上是重要的总成之一。

一般悬架由弹性元件、导向机构、减振器和横向稳定杆组成。

弹性元件用来承受并传递垂直载荷，缓和由于路面不平引起的对车身的冲击。

弹性元件种类包括钢板弹簧、螺旋弹簧、扭杆弹簧、油气弹簧、空气弹簧和橡胶弹簧。

减振器用来衰减由于弹性系统引起的振，减振器的类型有筒式减振器，阻力可调式新式减振器，充气式减振器。

导向机构用来传递车轮与车身间的力和力矩，同时保持车轮按一定运动轨迹相对车身跳动，通常导向机构由控制摆臂式杆件组成。

种类有单杆式或多连杆式的。

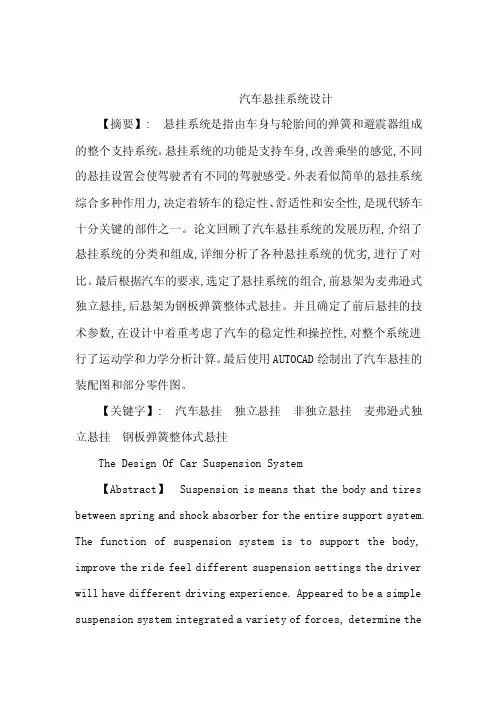

汽车悬挂系统设计【摘要】: 悬挂系统是指由车身与轮胎间的弹簧和避震器组成的整个支持系统。

悬挂系统的功能是支持车身,改善乘坐的感觉,不同的悬挂设置会使驾驶者有不同的驾驶感受。

外表看似简单的悬挂系统综合多种作用力,决定着轿车的稳定性、舒适性和安全性,是现代轿车十分关键的部件之一。

论文回顾了汽车悬挂系统的发展历程,介绍了悬挂系统的分类和组成,详细分析了各种悬挂系统的优劣,进行了对比。

最后根据汽车的要求,选定了悬挂系统的组合,前悬架为麦弗逊式独立悬挂,后悬架为钢板弹簧整体式悬挂。

并且确定了前后悬挂的技术参数,在设计中着重考虑了汽车的稳定性和操控性,对整个系统进行了运动学和力学分析计算。

最后使用AUTOCAD绘制出了汽车悬挂的装配图和部分零件图。

【关键字】: 汽车悬挂独立悬挂非独立悬挂麦弗逊式独立悬挂钢板弹簧整体式悬挂The Design Of Car Suspension System【Abstract】 Suspension is means that the body and tires between spring and shock absorber for the entire support system. The function of suspension system is to support the body, improve the ride feel different suspension settings the driver will have different driving experience. Appeared to be a simple suspension system integrated a variety of forces, determine thecar's stability, comfort and safety of modern cars is one of key components. This thesis reviews the development history of the suspension systems and introduces the classification and composition of it. Secondly, the thesis detailed analysis the pros and cons of various suspension systems, were compared. Finally, according to the requirements of vehicles, decided on a combination of the suspension, front suspension is McPherson independent suspension, leaf spring rear suspension for the whole suspension. And determined the two suspensions of the technical parameters considered in the design focused on stability and control of the car, the whole system of calculation of the kinematics and mechanics. Finally out of the car hanging AUTOCAD drawing, assembly drawing and part of the parts drawing.【Key words】: car suspension system; independent suspension; solid axle suspension; macpherson type; leaf-spring dependent suspension目录【摘要】I1.绪论- 1 -1.1汽车悬挂的基本原理- 1 -1.2汽车悬挂的发展史- 2 -2.汽车悬挂的组成和分类 - 4 - 2.1汽车悬挂的组成- 4 -2.2非独立悬架的类型及特点- 5 - 2.2,1钢板弹簧式非独立悬架- 5 - 2.2.2螺旋弹簧非独立悬架- 5 - 2.2.3空气弹簧非独立悬架- 6 - 2.3独立悬架的类型及特点- 6 - 2.3.1双横臂式- 7 -2.3.2麦弗逊式(滑柱连杆式) - 8 - 2.3.3 双叉臂式悬挂- 9 -2.3.4 拖拽臂式悬挂- 12 -2.3.5 连杆支柱悬挂- 14 -2.3.6 多连杆独立悬挂- 15 -3.悬挂系统的选择 - 18 -3.1前独立悬架的选择- 18 -3.2后悬架的选择- 19 -3.3整车参数- 20 -4.悬挂系统的计算 - 21 -4.1 前悬架的设计计算- 21 - 4.1.1弹簧形式的选择- 21 -4.1.2弹簧参数的计算- 21 -4.1.3弹簧的校验- 24 -4.2后悬架的设计计算- 25 -4.2.1弹性元件的选择- 25 -4.2.2钢板弹簧参数的设计计算- 26 -4.2.3钢板弹簧的强度校验- 29 -4.3 减振器的结构原理及其功用 - 30 -4.4 横向稳定器的作用- 32 -5. 总结 - 35 -致谢 - 36 -参考文献- 37 -1.绪论1.1汽车悬挂的基本原理悬挂,其名源于西方。

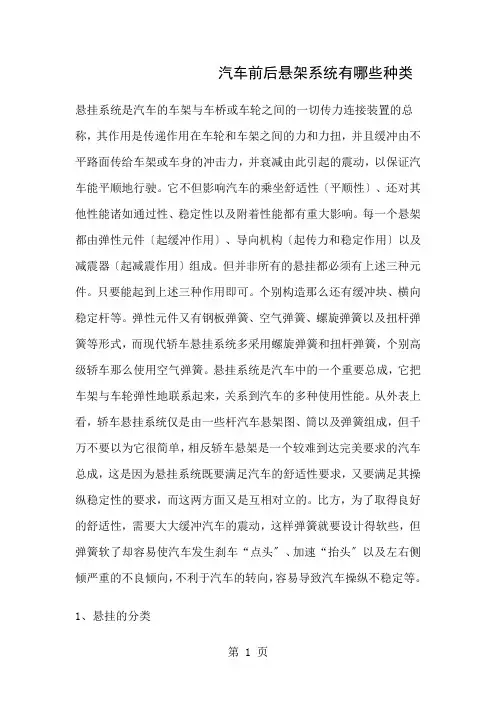

汽车前后悬架系统有哪些种类悬挂系统是汽车的车架与车桥或车轮之间的一切传力连接装置的总称，其作用是传递作用在车轮和车架之间的力和力扭，并且缓冲由不平路面传给车架或车身的冲击力，并衰减由此引起的震动，以保证汽车能平顺地行驶。

它不但影响汽车的乘坐舒适性〔平顺性〕、还对其他性能诸如通过性、稳定性以及附着性能都有重大影响。

每一个悬架都由弹性元件〔起缓冲作用〕、导向机构〔起传力和稳定作用〕以及减震器〔起减震作用〕组成。

但并非所有的悬挂都必须有上述三种元件。

只要能起到上述三种作用即可。

个别构造那么还有缓冲块、横向稳定杆等。

弹性元件又有钢板弹簧、空气弹簧、螺旋弹簧以及扭杆弹簧等形式，而现代轿车悬挂系统多采用螺旋弹簧和扭杆弹簧，个别高级轿车那么使用空气弹簧。

悬挂系统是汽车中的一个重要总成，它把车架与车轮弹性地联系起来，关系到汽车的多种使用性能。

从外表上看，轿车悬挂系统仅是由一些杆汽车悬架图、筒以及弹簧组成，但千万不要以为它很简单，相反轿车悬架是一个较难到达完美要求的汽车总成，这是因为悬挂系统既要满足汽车的舒适性要求，又要满足其操纵稳定性的要求，而这两方面又是互相对立的。

比方，为了取得良好的舒适性，需要大大缓冲汽车的震动，这样弹簧就要设计得软些，但弹簧软了却容易使汽车发生刹车“点头〞、加速“抬头〞以及左右侧倾严重的不良倾向，不利于汽车的转向，容易导致汽车操纵不稳定等。

1、悬挂的分类〔l〕非独立式悬挂：两侧车轮安装于一根整体式车桥上，车桥通过悬挂与车架相连。

这种悬挂构造简单，传力可靠，但两轮受冲击震动时互相影响。

而且由于非悬挂质量较重，悬挂的缓冲性能较差，行驶时汽车振动，冲击较大。

该悬挂一般多用于载重汽车、普通客车和一些其他车辆上。

〔2〕独立式悬挂：每个车轮单独通过一套悬挂安装于车身或者车桥上，车桥采用断开式，中间一段固定于车架或者车身上；此种悬挂两边车轮受冲击时互不影响，而且由于非悬挂质量较经；缓冲与减震能力很强，乘坐舒适。

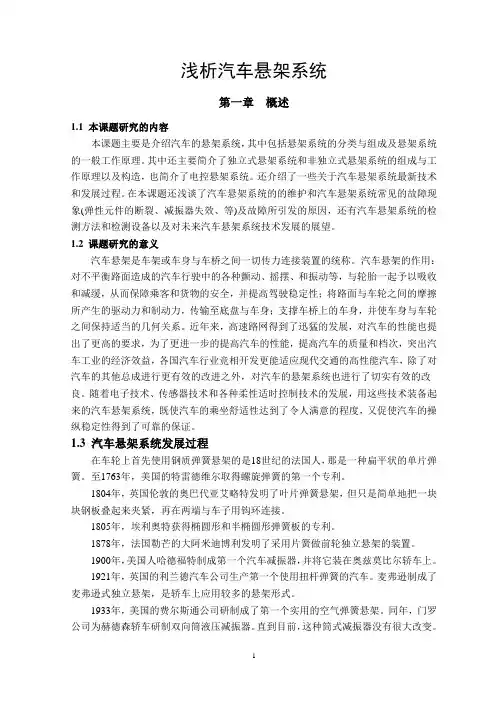

浅析汽车悬架系统第一章概述1.1 本课题研究的内容本课题主要是介绍汽车的悬架系统，其中包括悬架系统的分类与组成及悬架系统的一般工作原理。

其中还主要简介了独立式悬架系统和非独立式悬架系统的组成与工作原理以及构造，也简介了电控悬架系统。

还介绍了一些关于汽车悬架系统最新技术和发展过程。

在本课题还浅谈了汽车悬架系统的的维护和汽车悬架系统常见的故障现象(弹性元件的断裂、减振器失效、等)及故障所引发的原因，还有汽车悬架系统的检测方法和检测设备以及对未来汽车悬架系统技术发展的展望。

1.2 课题研究的意义汽车悬架是车架或车身与车桥之间一切传力连接装置的统称。

汽车悬架的作用：对不平衡路面造成的汽车行驶中的各种颤动、摇摆、和振动等，与轮胎一起予以吸收和减缓，从而保障乘客和货物的安全，并提高驾驶稳定性；将路面与车轮之间的摩擦所产生的驱动力和制动力，传输至底盘与车身；支撑车桥上的车身，并使车身与车轮之间保持适当的几何关系。

近年来，高速路网得到了迅猛的发展，对汽车的性能也提出了更高的要求，为了更进一步的提高汽车的性能，提高汽车的质量和档次，突出汽车工业的经济效益，各国汽车行业竞相开发更能适应现代交通的高性能汽车，除了对汽车的其他总成进行更有效的改进之外，对汽车的悬架系统也进行了切实有效的改良。

随着电子技术、传感器技术和各种柔性适时控制技术的发展，用这些技术装备起来的汽车悬架系统，既使汽车的乘坐舒适性达到了令人满意的程度，又促使汽车的操纵稳定性得到了可靠的保证。

1.3 汽车悬架系统发展过程在车轮上首先使用钢质弹簧悬架的是18世纪的法国人，那是一种扁平状的单片弹簧。

至1763年，美国的特雷德维尔取得螺旋弹簧的第一个专利。

1804年，英国伦敦的奥巴代亚艾略特发明了叶片弹簧悬架，但只是简单地把一块块钢板叠起来夹紧，再在两端与车子用钩环连接。

1805年，埃利奥特获得椭圆形和半椭圆形弹簧板的专利。

1878年，法国勒芒的大阿米迪博利发明了采用片簧做前轮独立悬架的装置。

主动悬架老式汽车上普通的悬架系统，其性能是预先设定好的，在汽车行驶过程中不能根据实际路况对悬架的性能（刚度、阻尼、车身角度和高度等）进行调整，无法做到在多种工况下都实现最佳的行驶平顺性和操纵稳定性。

这种性能无法调整的悬架系统称为被动悬架。

如果悬架系统的刚度、阻尼和车身位置能根据汽车的行驶条件（车辆的运动状态和路面状况等）进行动态自适应调节，使悬架系统始终处于最佳缓冲减振状态，这种悬架就称为主动悬架。

主动悬架能够根据汽车的运动状态和路面状况，适时地调节悬架的刚度和阻尼，使悬架系统处于最佳缓冲和减振状态，让汽车对于各种路面状况下都会有良好的适应性。

由于汽车行驶的路面条件是复杂多变的，且具有非常大的随机性，所以这种调节实际上是非常复杂的。

传统的机械式调节方法只能实现部分性能调节，随着计算机技术的发展，现代汽车普遍采用计算机系统来实现比传统主动悬架的更为复杂的高性能调节。

这种新的主动悬架系统通常也称为电子控制式主动悬架。

主动悬架系统按照是否包含动力源，可分为半主动悬架（无源主动悬架）和全主动悬架（有源主动悬架）两大类。

一、半主动悬架半主动悬架不考虑改变悬架的刚度，只考虑改变阻尼来调节的悬架的减振性能，因此其调节装置主要由无动力源的可控的阻尼元件（如图22-10所示的阻力可调式减振器）组成。

半主动悬架在被动悬架基础上增加的部件不多，工作时几乎不需要额外消耗车辆动力，但对汽车悬架的性能有明显的提高，因此这种系统具有较好的应用前景。

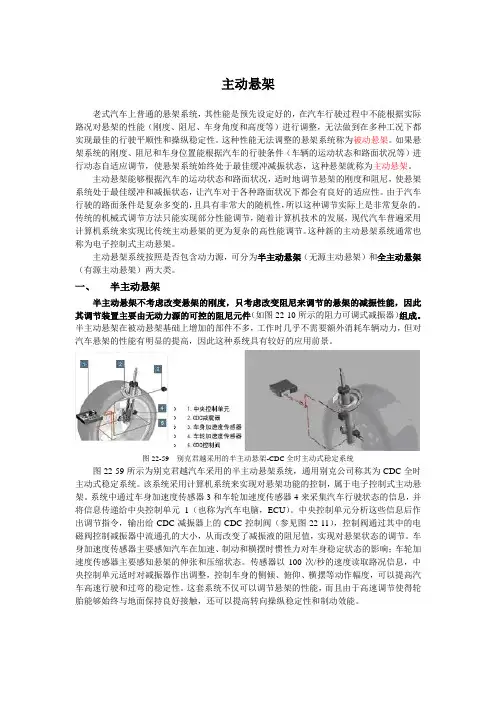

图22-59 别克君越采用的半主动悬架-CDC全时主动式稳定系统图22-59所示为别克君越汽车采用的半主动悬架系统，通用别克公司称其为CDC全时主动式稳定系统。

该系统采用计算机系统来实现对悬架功能的控制，属于电子控制式主动悬架。

系统中通过车身加速度传感器3和车轮加速度传感器4来采集汽车行驶状态的信息，并将信息传递给中央控制单元1（也称为汽车电脑，ECU）。

中央控制单元分析这些信息后作出调节指令，输出给CDC减振器上的CDC控制阀（参见图22-11），控制阀通过其中的电磁阀控制减振器中流通孔的大小，从而改变了减振液的阻尼值，实现对悬架状态的调节。

悬架系统匹配设计一、悬架系统概述悬架是现代汽车上重要总成之一，它把车架与车轴弹性地连接起来。

其主要任务是传递作用在车轮和车架之间的一切力和力矩，并且缓和由不平路面传给车架的冲击载荷，衰减由此引起的承载系统的振动，以保证汽车平顺地行驶。

悬架主要由弹性元件、导向机构和减振器组成（在有些悬架中还有缓冲块和横向稳定杆）。

弹性元件用来传递垂直力，并缓和由不平路面引起的冲击和振动，其种类有钢板弹簧、螺旋弹簧、扭杆弹簧、空气弹簧、油气弹簧及橡胶弹簧等。

由于钢板弹簧在悬架中可兼作导向机构用，可使悬架结构简化，且保养维修方便、制造成本低，所以货车悬架中一般都采用钢板弹簧作为弹性元件。

钢板弹簧是汽车悬架中作为汽车当中应用最广泛的弹性元件，它是由若干等宽但不等长的合金弹簧片组成的一根近似等强度的弹性梁，钢板的弹簧的第一片一般是主片，其两端弯成卷耳内装青铜、粉沫治金组成的衬套，以便用弹簧销与固定在车架的支架或吊耳作铰接连接。

钢板弹簧一般用U型螺栓固定在车桥上。

中心螺栓用以连接各片弹簧片，并保证装配时各片的相对位置。

中心螺栓距两卷耳的距离可相等也可以不等。

主片卷耳受力最严重，是薄弱处，为改善主片卷耳的受力情况，常将第二片末端也弯成卷耳，包在主片的外面（也称包耳）。

有些悬架中的钢板弹簧两端不做成卷耳，而采用其它的支承方式（比如滑块式）。

连接各构件，除了中心螺栓以外，还有若干个弹簧夹，其主要作用是当钢板弹簧反向变形时，使各片不致于相互分开，以免主片单独承载，此处，为了防止各处横向错动。

弹簧夹用铆钉铆接在下之相连的最下边弹簧的端部，弹簧的夹的两边用螺栓连接，在螺栓上有套管顶住弹簧片的两边，以免将弹簧片夹得过紧。

中螺栓套管和弹簧片之间有一定的间隙（不少于（1.5mm）。

以保证弹簧变形可以相互滑移。

钢板弹簧在载荷作用下变形时，各片有相对滑移而产生摩擦，可以促进车架的振动的衰退。

但各片的干摩擦，将使车轮所受的冲击在很大程度上传给车架，即降低了悬架的缓和冲击能力,并使弹簧片加速磨损，这是相当不利的，为了减少弹簧片之间的摩擦，在装组合钢板弹簧时，各片间需涂上石墨润滑脂，并应定期的保养。

汽车悬架系统常识——整理、综述关于汽车悬架系统——简单知识了解李良车辆⼯程说明：1、单独的关于悬架的资料太多，将资料简化，尽可能简单些，写的不好，多多批评指正。

第⼆部分对悬架的设计和选型很有参考价值，可以看看。

2、另外搜集了⼀些关于悬架⽅⾯的资料（太多了，提供部分），也很不错。

3、有什么问题或建议多多提，我喜欢～～～～～～～～第⼀部分简单回答您提出的问题悬架的作⽤：1、连接车体和车轮，并⽤适度的刚性⽀撑车轮；2、吸收来⾃路⾯的冲击，提⾼乘坐舒适性；3、有助于⾏驶中车体的稳定，提⾼操作性能；悬架系统设计应满⾜的性能要点：1、保证汽车有良好的⾏驶平顺性；相关联因素有：振动频率、振动加速度界限值2、有合适的减振性能；应与悬架的弹性特性很好地匹配，保证车⾝和车轮在共振区的振幅⼩，振动衰减快3、保证汽车具有良好的操纵稳定性；主要为悬架导向机构与车轮运动的协调，⼀⽅⾯悬架要保证车轮跳动时，车轮定位参数不发⽣很⼤的变化，另⼀⽅⾯要减⼩车轮的动载荷和车轮跳动量4、汽车制动和加速时能保持车⾝稳定，减少车⾝纵倾（点头、后仰）的可能性，保证车⾝在制动、转弯、加速时稳定，减⼩车⾝的俯仰和侧倾5、能可靠地传递车⾝与车轮之间的⼀切⼒和⼒矩，零部件质量轻并有⾜够的强度、刚度和寿命悬架的主要性能参数的确定：1、前、后悬架静挠度和动挠度；2、悬架的弹性特性；3、（货车）后悬架主、副簧刚度的分配；4、车⾝侧倾中⼼⾼度与悬架侧倾⾓刚度及其在前、后轴的分配；5、前轮定位参数的变化与导向机构结构尺⼨的选择；悬架系统与转向系统：1、悬架机构位移的转向效应，悬架系对操纵性、稳定性的影响之⼀是悬架机构的位移随弹簧扰度⽽变所引起的转向效应。

轴转向，使⽤纵置钢板弹簧的车轴式悬架的汽车在转弯时车体所发⽣侧摆的情况下，转弯外侧车轮由于弹簧被压缩⽽后退，内侧车轮由于弹簧拉伸⽽前进，其结果是整个车轴相当原来的车轴中⼼产⽣转⾓，这种现象称为周转向。

前轮产⽣转向不⾜的效应，后轮产⽣转向过度的效应。
