光纤检测技术

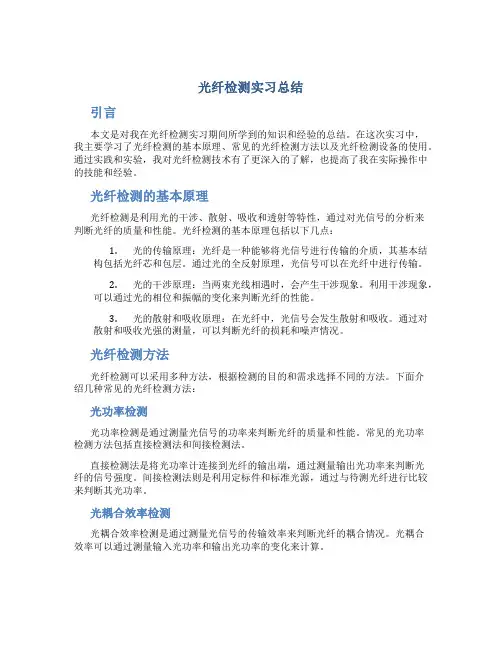

光纤检测实习总结引言本文是对我在光纤检测实习期间所学到的知识和经验的总结。

在这次实习中，我主要学习了光纤检测的基本原理、常见的光纤检测方法以及光纤检测设备的使用。

通过实践和实验，我对光纤检测技术有了更深入的了解，也提高了我在实际操作中的技能和经验。

光纤检测的基本原理光纤检测是利用光的干涉、散射、吸收和透射等特性，通过对光信号的分析来判断光纤的质量和性能。

光纤检测的基本原理包括以下几点：1.光的传输原理：光纤是一种能够将光信号进行传输的介质，其基本结构包括光纤芯和包层。

通过光的全反射原理，光信号可以在光纤中进行传输。

2.光的干涉原理：当两束光线相遇时，会产生干涉现象。

利用干涉现象，可以通过光的相位和振幅的变化来判断光纤的性能。

3.光的散射和吸收原理：在光纤中，光信号会发生散射和吸收。

通过对散射和吸收光强的测量，可以判断光纤的损耗和噪声情况。

光纤检测方法光纤检测可以采用多种方法，根据检测的目的和需求选择不同的方法。

下面介绍几种常见的光纤检测方法：光功率检测光功率检测是通过测量光信号的功率来判断光纤的质量和性能。

常见的光功率检测方法包括直接检测法和间接检测法。

直接检测法是将光功率计连接到光纤的输出端，通过测量输出光功率来判断光纤的信号强度。

间接检测法则是利用定标件和标准光源，通过与待测光纤进行比较来判断其光功率。

光耦合效率检测光耦合效率检测是通过测量光信号的传输效率来判断光纤的耦合情况。

光耦合效率可以通过测量输入光功率和输出光功率的变化来计算。

损耗测试损耗测试是用来评估光纤传输中的信号损耗情况。

常见的损耗测试方法包括端面反射损耗测试和直连损耗测试。

端面反射损耗测试是通过测量光纤端面的反射光强来判断光纤的反射情况。

直连损耗测试则是通过测量光纤传输过程中的光功率来计算传输损耗。

故障定位故障定位是用来确定光纤传输中的故障位置和原因。

常见的故障定位方法包括时间域反射法（OTDR）和光时间干涉法（OTIF）。

OTDR是利用光脉冲通过光纤后，测量反射和散射光信号的时间延迟来定位故障位置。

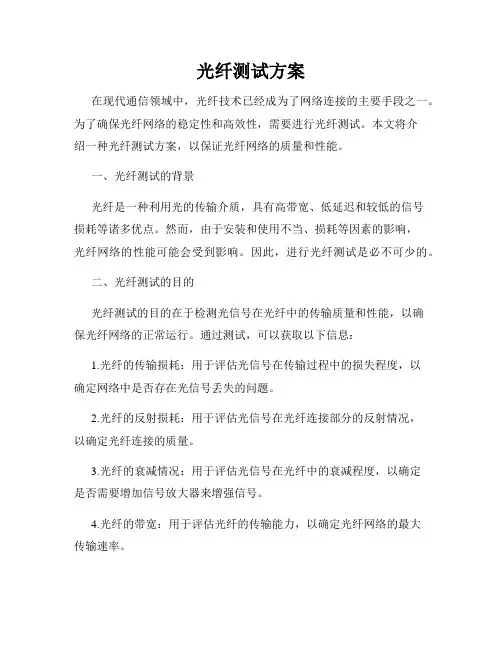

光纤测试方案在现代通信领域中，光纤技术已经成为了网络连接的主要手段之一。

为了确保光纤网络的稳定性和高效性，需要进行光纤测试。

本文将介绍一种光纤测试方案，以保证光纤网络的质量和性能。

一、光纤测试的背景光纤是一种利用光的传输介质，具有高带宽、低延迟和较低的信号损耗等诸多优点。

然而，由于安装和使用不当、损耗等因素的影响，光纤网络的性能可能会受到影响。

因此，进行光纤测试是必不可少的。

二、光纤测试的目的光纤测试的目的在于检测光信号在光纤中的传输质量和性能，以确保光纤网络的正常运行。

通过测试，可以获取以下信息：1.光纤的传输损耗：用于评估光信号在传输过程中的损失程度，以确定网络中是否存在光信号丢失的问题。

2.光纤的反射损耗：用于评估光信号在光纤连接部分的反射情况，以确定光纤连接的质量。

3.光纤的衰减情况：用于评估光信号在光纤中的衰减程度，以确定是否需要增加信号放大器来增强信号。

4.光纤的带宽：用于评估光纤的传输能力，以确定光纤网络的最大传输速率。

三、1.选择合适的测试仪器：根据实际需求和预算，选择适合的光纤测试仪器。

常用的测试仪器包括OTDR（光时域反射仪）、光波长计、光功率计等。

2.准备测试环境：在进行光纤测试前，确保测试环境符合要求。

避免光纤连接部分存在灰尘、污垢等影响测试结果的因素。

3.进行光纤测试：根据需要，选择不同的测试方法和仪器进行光纤测试。

可以通过OTDR来检测光纤的传输损耗和衰减情况，通过光波长计来测量反射损耗和带宽。

4.分析测试结果：根据测试结果，分析光纤网络存在的问题，并采取相应的措施进行修复或优化。

例如，发现存在反射损耗过大的情况，可以重新清洁和连接光纤。

5.定期维护和测试：光纤网络在长期使用过程中可能会出现各种问题，因此需要进行定期的维护和测试，以保证网络的稳定性和可靠性。

四、光纤测试的意义1.确保网络质量：通过光纤测试，可以及时发现并解决网络中的问题，保证光纤网络的稳定性和高效性。

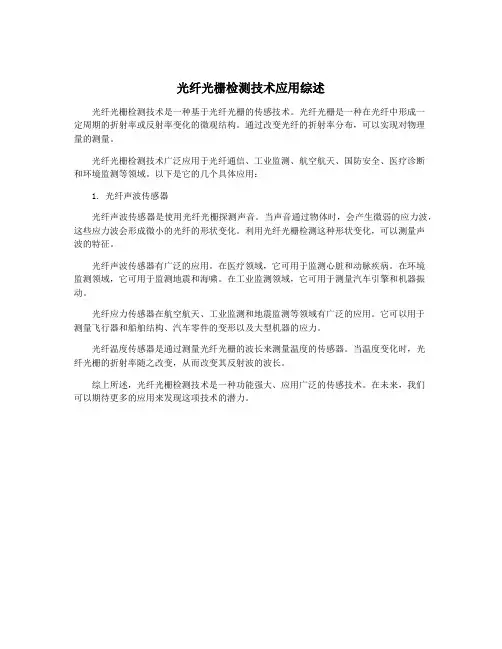

光纤光栅检测技术应用综述
光纤光栅检测技术是一种基于光纤光栅的传感技术。

光纤光栅是一种在光纤中形成一
定周期的折射率或反射率变化的微观结构。

通过改变光纤的折射率分布，可以实现对物理
量的测量。

光纤光栅检测技术广泛应用于光纤通信、工业监测、航空航天、国防安全、医疗诊断
和环境监测等领域。

以下是它的几个具体应用：
1. 光纤声波传感器
光纤声波传感器是使用光纤光栅探测声音。

当声音通过物体时，会产生微弱的应力波，这些应力波会形成微小的光纤的形状变化。

利用光纤光栅检测这种形状变化，可以测量声
波的特征。

光纤声波传感器有广泛的应用。

在医疗领域，它可用于监测心脏和动脉疾病。

在环境
监测领域，它可用于监测地震和海啸。

在工业监测领域，它可用于测量汽车引擎和机器振动。

光纤应力传感器在航空航天、工业监测和地震监测等领域有广泛的应用。

它可以用于
测量飞行器和船舶结构、汽车零件的变形以及大型机器的应力。

光纤温度传感器是通过测量光纤光栅的波长来测量温度的传感器。

当温度变化时，光
纤光栅的折射率随之改变，从而改变其反射波的波长。

综上所述，光纤光栅检测技术是一种功能强大、应用广泛的传感技术。

在未来，我们
可以期待更多的应用来发现这项技术的潜力。

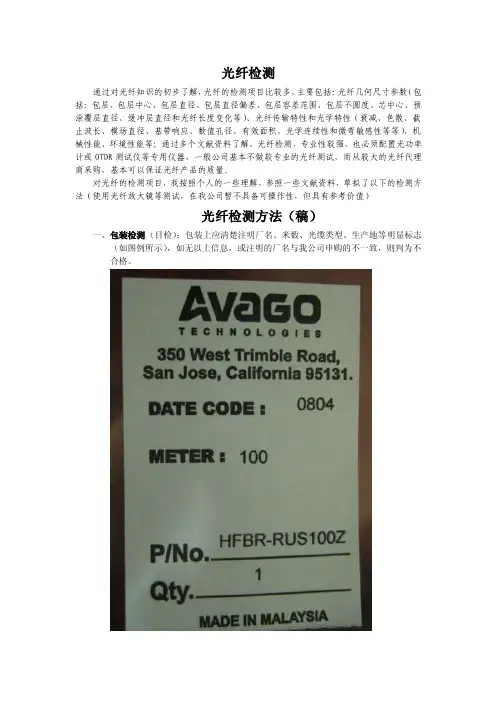

光纤检测通过对光纤知识的初步了解，光纤的检测项目比较多，主要包括：光纤几何尺寸参数（包括：包层、包层中心、包层直径、包层直径偏差、包层容差范围、包层不圆度、芯中心、预涂覆层直径、缓冲层直径和光纤长度变化等）、光纤传输特性和光学特性（衰减、色散、截止波长、模场直径、基带响应、数值孔径、有效面积、光学连续性和微弯敏感性等等）、机械性能、环境性能等；通过多个文献资料了解，光纤检测，专业性较强，也必须配置光功率计或OTDR测试仪等专用仪器，一般公司基本不做较专业的光纤测试，而从较大的光纤代理商采购，基本可以保证光纤产品的质量。

对光纤的检测项目，我按照个人的一些理解，参照一些文献资料，草拟了以下的检测方法（使用光纤放大镜等测试，在我公司暂不具备可操作性，但具有参考价值）光纤检测方法（稿）一、包装检测（目检）：包装上应清楚注明厂名、米数、光缆类型、生产地等明显标志（如图例所示），如无以上信息，或注明的厂名与我公司申购的不一致，则判为不合格。

二、光纤外观检测（目检）：外皮应光滑光亮、手感好，厚薄均匀、没小气泡，具较好柔韧性；印有品牌、规格等明显标志，且印字清晰，不易涂擦。

如外皮光洁度不好，剥离时，外皮易和里面的紧套、粘接，印字模糊，易涂擦，则为不合格品。

三、纤芯检测，主要借助于专业仪器测量（我公司暂不具备条件）。

四、光纤连接器检测1．测试用器材(1)200倍或400倍的光纤放大镜（根据要检查的连接器类型选配适当的适配器）；(2)纯酒精和镜头纸（无毛软纸）；(3)光源(可采用白炽灯泡代替)；2．测试步骤检查的主要步骤如下：(1)去掉要检查的连接器一端的防尘帽；(2)把连接器插入放大镜的适配器中；(3)如果在放大镜视野内不能看到插针端面，则调整放大镜的位置调整旋钮，直到插针端面的图形全部进入视野内；(4)调整放大镜的焦距到合适位置，使得插针的端面图形达到最清晰；(5)检查插针端面，对于研磨效果很好的连接器。

其端面应该是圆形的，很光洁，光纤芯与插针的端面齐平，并呈现同心圆环形状；如果端面有灰尘（或瑕疵），则用镜头纸（无毛软纸）沾纯酒精擦拭，直到表面没有灰尘（或可以看到清晰的瑕疵）；(6)去掉连接器另一端的防尘帽，并使该端的插针对准白炽灯泡，在刚刚检查过的连接器端可以看到光亮，否则，该连接器的光缆有折断的地方；(7)重复上述步骤，再检查一次，将会看到纤芯非常亮的插针端面图，有可能发现较小的瑕疵；(8)调换连接器的两端，重复上述步骤，检查另外一个端面；(9)用标签标出存在问题的连接器端，采用适当的方法，或研磨或重新装配连接头，然后重复上述步骤进行检查。

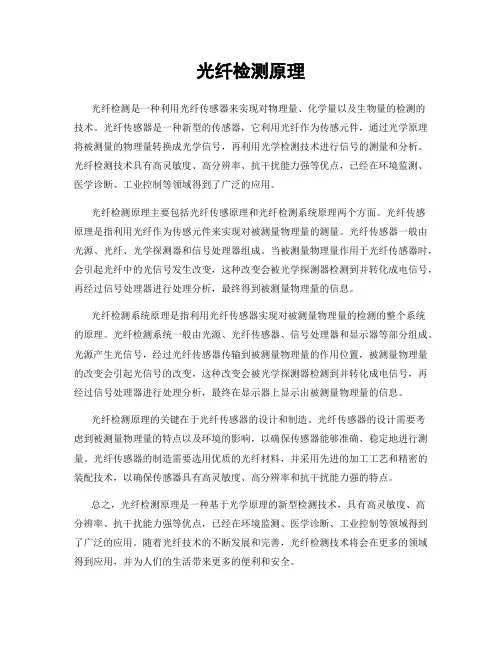

光纤检测原理光纤检测是一种利用光纤传感器来实现对物理量、化学量以及生物量的检测的技术。

光纤传感器是一种新型的传感器，它利用光纤作为传感元件，通过光学原理将被测量的物理量转换成光学信号，再利用光学检测技术进行信号的测量和分析。

光纤检测技术具有高灵敏度、高分辨率、抗干扰能力强等优点，已经在环境监测、医学诊断、工业控制等领域得到了广泛的应用。

光纤检测原理主要包括光纤传感原理和光纤检测系统原理两个方面。

光纤传感原理是指利用光纤作为传感元件来实现对被测量物理量的测量。

光纤传感器一般由光源、光纤、光学探测器和信号处理器组成。

当被测量物理量作用于光纤传感器时，会引起光纤中的光信号发生改变，这种改变会被光学探测器检测到并转化成电信号，再经过信号处理器进行处理分析，最终得到被测量物理量的信息。

光纤检测系统原理是指利用光纤传感器实现对被测量物理量的检测的整个系统的原理。

光纤检测系统一般由光源、光纤传感器、信号处理器和显示器等部分组成。

光源产生光信号，经过光纤传感器传输到被测量物理量的作用位置，被测量物理量的改变会引起光信号的改变，这种改变会被光学探测器检测到并转化成电信号，再经过信号处理器进行处理分析，最终在显示器上显示出被测量物理量的信息。

光纤检测原理的关键在于光纤传感器的设计和制造。

光纤传感器的设计需要考虑到被测量物理量的特点以及环境的影响，以确保传感器能够准确、稳定地进行测量。

光纤传感器的制造需要选用优质的光纤材料，并采用先进的加工工艺和精密的装配技术，以确保传感器具有高灵敏度、高分辨率和抗干扰能力强的特点。

总之，光纤检测原理是一种基于光学原理的新型检测技术，具有高灵敏度、高分辨率、抗干扰能力强等优点，已经在环境监测、医学诊断、工业控制等领域得到了广泛的应用。

随着光纤技术的不断发展和完善，光纤检测技术将会在更多的领域得到应用，并为人们的生活带来更多的便利和安全。

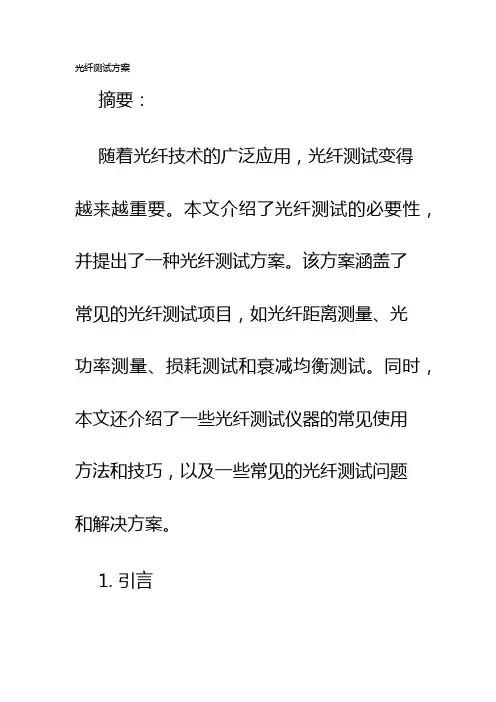

光纤测试方案摘要：随着光纤技术的广泛应用，光纤测试变得越来越重要。

本文介绍了光纤测试的必要性，并提出了一种光纤测试方案。

该方案涵盖了常见的光纤测试项目，如光纤距离测量、光功率测量、损耗测试和衰减均衡测试。

同时，本文还介绍了一些光纤测试仪器的常见使用方法和技巧，以及一些常见的光纤测试问题和解决方案。

1. 引言光纤作为一种高速、大带宽的传输介质，已经广泛应用于通信、数据中心和广播电视等领域。

为确保光纤系统的正常运行，光纤测试成为至关重要的环节。

光纤测试不仅能够检测光纤的质量和性能，还能够辅助故障排除、网络优化和技术改进。

2. 光纤测试方案2.1 光纤距离测量光纤距离测量是光纤测试中最基本的一项。

常用的方法是利用时间域反射法（OTDR）测量光纤长度和光纤连接器的损耗。

OTDR是一种通过发送脉冲光信号，并根据反射和散射光的返回时间计算出光纤长度的仪器。

通过OTDR测量，我们不仅可以得到光纤的长度，还能够检测到光纤中的故障点。

2.2 光功率测量光功率测量是另一个重要的光纤测试项目。

它用于测量光纤系统中光信号的功率水平。

光功率的正确衡量对于确保光纤通信的正常运行至关重要。

光功率测量常用的仪器是光功率计。

使用光功率计时，需要注意选择正确的测试波长和功率范围，确保测试结果的准确性。

2.3 损耗测试在光纤传输过程中，会发生一定的光信号损耗。

损耗测试用于衡量光信号在光纤传输过程中的衰减程度。

常用的方法是通过发送特定功率的光信号，然后使用光功率计测量接收端的光功率。

通过比较发射端和接收端的光功率，我们可以计算出光纤的损耗。

损耗测试可以用来评估光纤连接器的质量，检测光纤的断点和遮蔽情况，以及优化光纤系统的性能。

2.4 衰减均衡测试光纤传输过程中的不平衡现象会导致光信号的失真和劣化。

衰减均衡测试用于评估光纤传输系统中的衰减均衡性能。

常用的方法是在光纤连接器上安装衰减均衡器，然后使用光功率计测量发射端和接收端的光功率。

通过比较两端的光功率，我们可以评估衰减均衡器的效果，并对系统进行调整和改进。

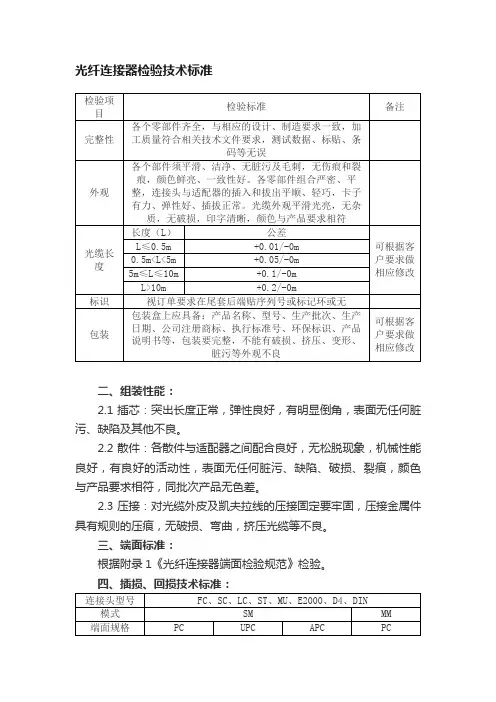

光纤连接器检验技术标准二、组装性能：2.1插芯：突出长度正常，弹性良好，有明显倒角，表面无任何脏污、缺陷及其他不良。

2.2散件：各散件与适配器之间配合良好，无松脱现象，机械性能良好，有良好的活动性，表面无任何脏污、缺陷、破损、裂痕，颜色与产品要求相符，同批次产品无色差。

2.3压接：对光缆外皮及凯夫拉线的压接固定要牢固，压接金属件具有规则的压痕，无破损、弯曲，挤压光缆等不良。

三、端面标准：根据附录1《光纤连接器端面检验规范》检验。

四、插损、回损技术标准：五、端面几何形状（3D）标准：六、合格品标识：合格产品标识包括：出厂编号（每个产品对应唯一的出厂编号，由生产任务计划号加流水号组成）、型号规格、条码标签（根据客户要求可选）、产品说明书（根据客户要求可选）、3D报告（根据客户要求可选）、环保标识（根据客户要求可选）、插/回损测试数据等。

七、产品包装：7.1产品基本包装是：将光纤连接器盘绕成15-18cm直径的圈，连接头两端用扎带固定于线圈的对称中部，根据产品的不同型号扎紧方式有“8”和“1”字型扎法，以不松脱为原则，不能在光缆上勒出痕迹，0.9光缆使用蛇形管绑扎。

特殊型号产品可根据相应《包装作业指导书》进行操作。

将绑扎好的连接器头朝下放入对应已贴好标识的包装袋中封好袋口，并将包装袋中的空气尽量排除但不能将连接器挤压变形。

7.2基本包装完成后以整数为单位装入包装箱内，包装箱内部用卡板或气泡袋或珍珠棉或其他防挤压保护辅料隔开，特殊型号产品可根据相应《包装作业指导书》进行操作。

包装箱外贴上装箱清单和其他产品标识后封箱打包并放置到指定成品区。

八、各零部件技术标准：8.1插芯：8.1.1产品符合以下标准：YDT 1198-2002 《光纤活动连接器插针体技术要求》Telcordia GR-326-CORE8.1.2详细技术要求见附录2《常规插芯技术标准》。

8.2光纤/光缆：8.2.1产品符合以下标准：YDT 1258.1-2003《室内光缆系列第一部分总则》YDT 1258.2-2003 《室内光缆系列第二部分单芯光缆》YDT 1258.3-2003 《室内光缆系列第三部分双芯光缆》YDT 1258.4-2005 《室内光缆系列第四部分多芯光缆》YDT 1258.5-2005 《室内光缆系列第五部分光纤带光缆》YDT 1258.3-2009 《室内光缆系列第3部分：房屋布线用单芯和双芯光缆》YDT 908-2000 《光缆型号命名方法》8.2.2性能、尺寸、材质、颜色、环保等符合国家相关行业标准。

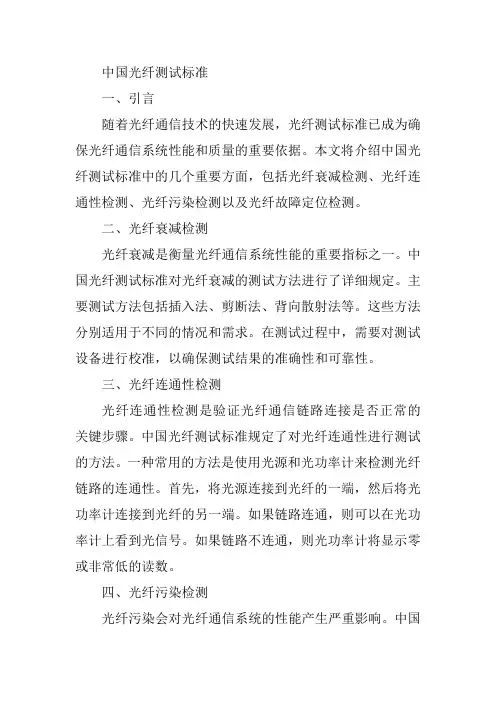

中国光纤测试标准一、引言随着光纤通信技术的快速发展，光纤测试标准已成为确保光纤通信系统性能和质量的重要依据。

本文将介绍中国光纤测试标准中的几个重要方面，包括光纤衰减检测、光纤连通性检测、光纤污染检测以及光纤故障定位检测。

二、光纤衰减检测光纤衰减是衡量光纤通信系统性能的重要指标之一。

中国光纤测试标准对光纤衰减的测试方法进行了详细规定。

主要测试方法包括插入法、剪断法、背向散射法等。

这些方法分别适用于不同的情况和需求。

在测试过程中，需要对测试设备进行校准，以确保测试结果的准确性和可靠性。

三、光纤连通性检测光纤连通性检测是验证光纤通信链路连接是否正常的关键步骤。

中国光纤测试标准规定了对光纤连通性进行测试的方法。

一种常用的方法是使用光源和光功率计来检测光纤链路的连通性。

首先，将光源连接到光纤的一端，然后将光功率计连接到光纤的另一端。

如果链路连通，则可以在光功率计上看到光信号。

如果链路不连通，则光功率计将显示零或非常低的读数。

四、光纤污染检测光纤污染会对光纤通信系统的性能产生严重影响。

中国光纤测试标准规定了对光纤进行污染检测的方法。

一种常用的方法是使用可视显微镜来观察光纤的表面。

如果光纤表面存在污染，则可以在显微镜下看到杂质或不规则的斑点。

此外，还可以使用一些专门的测试仪器来检测光纤表面的污染程度。

五、光纤故障定位检测在光纤通信系统中，当发生故障时，快速准确地定位故障位置至关重要。

中国光纤测试标准规定了一些用于故障定位的测试方法。

其中一种是时域反射仪（TDR）法，该方法利用在光纤中反射回来的信号来确定故障位置。

通过向光纤发送脉冲信号并测量返回的信号时间，可以计算出故障位置的距离。

另一种常用方法是光时域反射仪（OTDR）法，它利用光的背向散射来检测故障。

通过测量背向散射光的强度和时间，可以确定故障的位置和类型。

六、总结中国光纤测试标准为确保光纤通信系统的性能和质量提供了重要的指导和依据。

通过对光纤衰减、连通性、污染以及故障定位的检测，可以全面评估和提升光纤通信系统的性能。

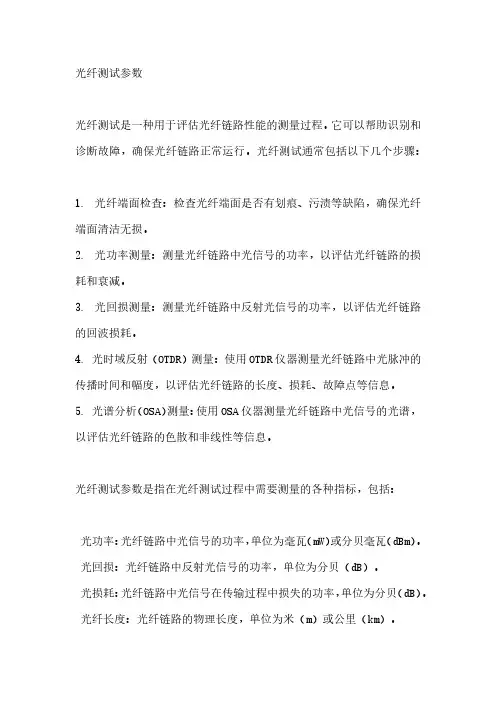

光纤测试参数光纤测试是一种用于评估光纤链路性能的测量过程。

它可以帮助识别和诊断故障，确保光纤链路正常运行。

光纤测试通常包括以下几个步骤：1. 光纤端面检查：检查光纤端面是否有划痕、污渍等缺陷，确保光纤端面清洁无损。

2. 光功率测量：测量光纤链路中光信号的功率，以评估光纤链路的损耗和衰减。

3. 光回损测量：测量光纤链路中反射光信号的功率，以评估光纤链路的回波损耗。

4. 光时域反射（OTDR）测量：使用OTDR仪器测量光纤链路中光脉冲的传播时间和幅度，以评估光纤链路的长度、损耗、故障点等信息。

5. 光谱分析（OSA）测量：使用OSA仪器测量光纤链路中光信号的光谱，以评估光纤链路的色散和非线性等信息。

光纤测试参数是指在光纤测试过程中需要测量的各种指标，包括：光功率：光纤链路中光信号的功率，单位为毫瓦（mW）或分贝毫瓦（dBm）。

光回损：光纤链路中反射光信号的功率，单位为分贝（dB）。

光损耗：光纤链路中光信号在传输过程中损失的功率，单位为分贝（dB）。

光纤长度：光纤链路的物理长度，单位为米（m）或公里（km）。

光纤衰减：光纤链路中光信号在传输过程中每单位长度损失的功率，单位为分贝每公里（dB/km）。

光纤色散：光纤链路中光信号在传输过程中由于光纤材料的不同折射率而引起的脉冲展宽现象，单位为皮秒每公里（ps/km）。

光纤非线性：光纤链路中光信号在传输过程中由于光纤材料的非线性特性而引起的各种非线性效应，如四波混频、参量放大等。

光纤测试参数可以帮助评估光纤链路的性能和质量，确保光纤链路正常运行。

光纤测试通常由专业人员使用专门的仪器设备进行，以确保测试结果的准确性和可靠性。
