10KV真空断路器的使用和维护10KV真空断路器是一种高压电力设备，用于控制和保护电力系统中的电流。

它具有很多优点，如操作可靠、体积小、重量轻、维护简单等。

为了确保断路器的正常运行和延长其使用寿命，下面就10KV真空断路器的使用和维护进行详细介绍。

一、使用：1.安装：在安装真空断路器时，应根据制造商提供的安装说明进行正确的安装。

确保断路器固定牢固，安装位置通风并远离有害气体。

同时，确保与其他设备和电线的良好连接。

2.试运行：在开始正常使用断路器之前，应进行试运行。

首先检查设备的工作状态，如真空度、机械运动、电器和操作机构的各种保护装置。

然后，通过进行一些简单的运行测试来验证断路器的性能，包括分合闸试验和传动试验。

3.操作：在操作断路器时，必须操作准确，并按照正确的顺序和步骤进行。

先关闭断路器的二次电源，然后才能合闸。

在断电之前，应先分闸，等待一段时间，确保电压等值为零后，再打开断路器。

4.维护记录：对于使用和维护过程中的细节，应及时记录下来，并建立相应的档案。

这些记录将有助于日后的维护工作，有助于诊断潜在的问题和快速排除故障。

二、维护：1.定期检查：应定期对真空断路器进行检查，以确保其正常运行。

这种检查可以包括检查电流、电压、真空度、机械部件的磨损程度等。

同时，还应检查连接螺丝和连接器的紧固度，并检查绝缘部位是否存在漏电等问题。

2.清洁维护：在断路器的日常使用中，可能会积累灰尘、风油粉等污染物，导致断路器的性能下降。

因此，定期使用干净的布或吹气工具清洁真空断路器，尤其是机械部件和触头等部分。

3.防护维护：为了防止真空断路器因外界环境的影响而产生故障，应采取相应的防护措施。

例如，在容易湿气较大的环境中，可以在断路器的周围增加防水罩，以防止设备受潮。

同时，还应定期对周围环境进行清理，避免维修杂物对断路器的影响。

4.周期维护：对于真空断路器的一些特殊部件，如真空燃烧室、触头等，可以进行定期更换或维修。

10kV真空断路器的日常维护与故障处理摘要：10kV真空断路器是目前广泛使用的一类真空断路器，在配电网的稳定功能中发挥重要作用。

目前的研究表明，零部件的老化、突发性事件或环境因素会导致10kV真空断路器故障，而10kV真空断路器故障不仅会影响配电网的运行效果，甚至会引发安全事故，需要对故障进行全面的检查和控制。

鉴于此，本文对10kV真空断路器的日常维护与故障处理进行分析，以供参考。

关键词：10kV真空断路器；日常维护；故障处理引言10kV真空断路器在当前配电网中有重要的利用，故障会直接影响配电网络的现实利用稳定性和安全性，因此需要对10kV真空断路器的特定操作故障和日常维护等进行处理和分析。

本文对10kV真空断路器的结构部分维护进行了具体分析，根据实际数据概述了各种故障及其原因，并根据原因讨论了故障处理方法，提供了实践的参考。

110kV真空断路器概述10kV真空断路器通常包括真空断路器、工作机构、支架和绝缘体等部件，主要是将真空用作断路器和绝缘介质，部件位于密闭的绝缘壳内，因此没有安全和污染，结构轻巧，接触头间隙介质恢复快速，燃弧时间短，寿命长，维修量低，经常用于高压电气设备的控制和保护。

在10kV真空断路器中，真空断路器是内部结构的重要组成部分，如图1所示。

在移动机构的工作状态下，如果对充电制动器使用静态和动态触点，则在两者之间形成真空弧，接触间隔产生恒定的垂直磁场，因此，表面均匀分布在电弧燃烧中，保持低电弧电压。

当电流自然超过零时，一些残馀的金属蒸气和电子离子会在很短的时间内凝结在接触表面和保护罩上，这可以很快恢复到接触分离介质的绝缘状态，以达到电弧闭塞电流的目的。

与10kV油开关相比，真空开关具有可靠的灭弧性能和切断能力，使用寿命长，适合频繁操作。

此外，10kV真空断路器的正常运行应基于灭弧室良好程度的真空。

2真空断路器的基本工作原理2.1合闸过程这时，每当真空断路器的发生合闸动作时，与合闸动作相关的线圈在通电的同时关闭的内核，断路器以及拐臂的相关移动，使得真空室内的动导电杆开始运动，断路器就会开始向合闸动作，并处于合闸状态。

10kV真空断路器的运行及有效维护摘要：真空断路器具有非常明显的特点,所以在电力系统中的应用范围不断扩大,但是真空断路器由于无法实现手动合闸,所以必须要针对真空断路器存在的问题进行深入地分析,及时消除故障来保证真空断路器正常的运转效率,从而提高真空断路器运行的可靠性与稳定性,为电力系统的运行提供保障。

关键词：10kV；真空断路器；运行维护1、10kV真空断路器的常见故障1.1弹簧储能不到位当真空断路器合闸后,其储能开关才开始连接电机回路,进而对弹簧进行储能。

此过程中,导致弹簧储能不到位的原因为:储能齿轮受运行磨损影响,使设施驱动存在脱扣与打滑现象,造成了电机空转与弹簧储能不够。

此外,完成弹簧储能的主要设备——电机,因其工作时间过长出现的老化问题,也是导致储能达不到规范需求的原因。

1.2误动和拒动故障真空断路器在工作中会出现断相,当真空断路器与高压电动机相接通的时候会发生断相问题导致电动机缺相运行,甚至会产生烧毁的现象。

电动机缺相运行的原因可能是因为真空断路器的触头的材质比较软,而且采用的是对接方式,在进行很多次的分合闸操作后触头很可能会变形,使得真空断路器的行程发生改变,对该相接头的对接产生影响。

真空断路器的分闸和合闸产生失灵现象可能是因为操动机或者电器方面的故障。

分闸锁扣销子滑落或者脱落、分闸锁扣的扣住过量、分闸铁芯运行调控不合理这些都是操动机构的故障。

电器方面的故障主要有辅助开关接触的质量不好、分闸的电气压力不够、分闸线圈断线等,这些是真空断路器的分闸失灵产生的现象。

合闸失灵操动机构的故障主要是辅助开关的行程比较大、合闸时分闸的锁扣出现脱落和锁扣尺寸不合理。

它的电气方面的故障主要表现为合闸线圈发生断线和合闸电压不足等。

1.3断路器的分合闸操作失效首先断路器的分闸失灵主要故障根源在于操作机构的故障异常和电气故障,操作机构异常例如分闸锁扣销子扣合过量或脱落、分闸铁芯的形成调控不够合理;电气故障例如:辅助开关接触质量差、分闸线圈断路等现象。

10kV真空断路器检修规程1范围本规程规定了真空断路器的检修工艺和方法及检修质量标准等内容。

本规程适用于XXX电厂上海富士电机10kV真空断路器检修。

其它10kV真空断路器及14.75真空断路器检修也可以参照执行。

2维护检修周期2.1巡视检查： 6个月一次2.2定期检查： 1--2年一次2.3精密检查： 6年一次2.4临时检查：按需要进行3 设备主要技术参数额定电压 10.5kV额定短路开断电流 31.5kA额定电流 31.5kA额定频率 50HZ额定短路开合电流（峰值） 80kA额定短时耐受电流（4S） 31.5kA额定峰值耐受电流 80kA绝缘水平：工频1min 42kV雷电冲击耐受电压 75kV合闸时间≤0.07s分闸时间≤0.08s4 巡视检查项目4.1检查合分指示器指示是否正确。

4.2根据计数器确认工作次数，如超过30000时，有必要更换断路器。

4.3 检查合闸弹簧蓄能状态指示器是否指示正确。

4.4检查有无异常声音、气味、异物等。

4.5发现异常状况时，停止运行，并查明原因，然后按需进行临时检修。

5 检修项目及质量标准5.1检修检查部分见表1所示。

5.2 操作试验部分5.2.1检查合分指示器是否运转正常。

5.2.2检查合、分闸计数器是否运转正常。

5.2.3检查合闸弹簧储能位置是否正常。

6 试验项目6.1 绝缘电阻测定试验6.1.1测量相对地及相间绝缘电阻，要求大于500MΩ。

（1000V摇表）6.1.2测量控制回路对地绝缘电阻，要求大于2MΩ。

（500V摇表）6.2 真空管试验通过对真空管的真空度测量和耐压试验，可以判断真空开关管性能好坏。

试验时，真空开关管必须在分开状态下进行。

6.2.1 真空度测试用ZKZ-U型真空度测试仪对真空开关管测试，测试方法按照真空度测试仪使用说明书进行操作（步骤略），真空度值应小于1.3×3e 。

6.2.2 工频耐压试验6.2.2.1试验接线图（按厂家使用说明书中的试验接线图接线）。

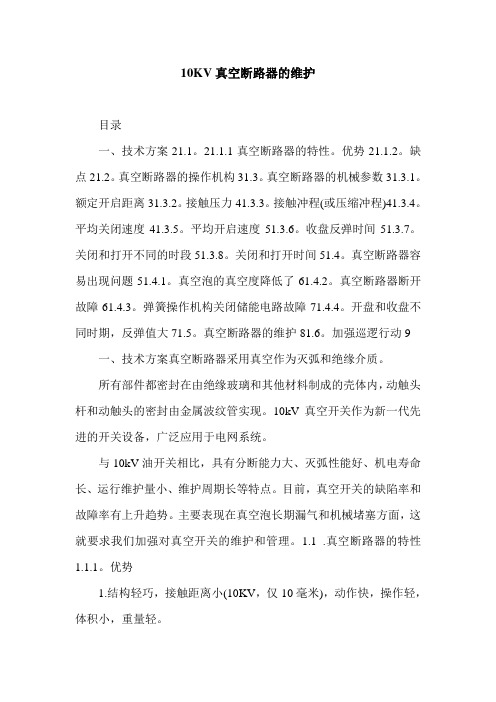

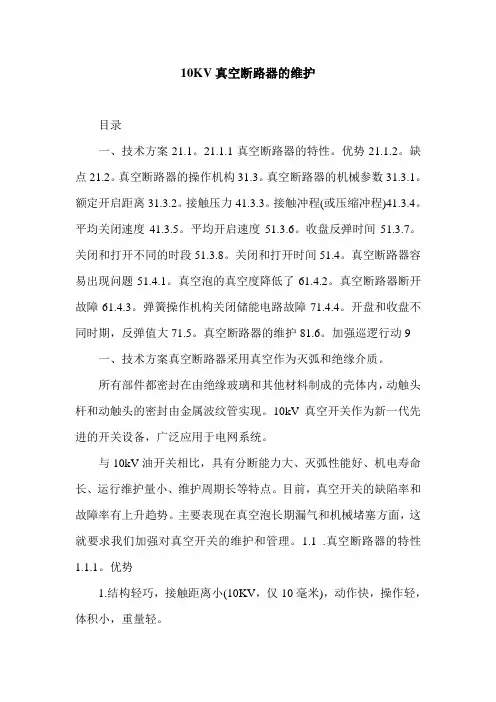

10KV真空断路器的维护目录一、技术方案21.1。

21.1.1真空断路器的特性。

优势21.1.2。

缺点21.2。

真空断路器的操作机构31.3。

真空断路器的机械参数31.3.1。

额定开启距离31.3.2。

接触压力41.3.3。

接触冲程(或压缩冲程)41.3.4。

平均关闭速度41.3.5。

平均开启速度51.3.6。

收盘反弹时间51.3.7。

关闭和打开不同的时段51.3.8。

关闭和打开时间51.4。

真空断路器容易出现问题51.4.1。

真空泡的真空度降低了61.4.2。

真空断路器断开故障61.4.3。

弹簧操作机构关闭储能电路故障71.4.4。

开盘和收盘不同时期，反弹值大71.5。

真空断路器的维护81.6。

加强巡逻行动9一、技术方案真空断路器采用真空作为灭弧和绝缘介质。

所有部件都密封在由绝缘玻璃和其他材料制成的壳体内，动触头杆和动触头的密封由金属波纹管实现。

10kV真空开关作为新一代先进的开关设备，广泛应用于电网系统。

与10kV油开关相比，具有分断能力大、灭弧性能好、机电寿命长、运行维护量小、维护周期长等特点。

目前，真空开关的缺陷率和故障率有上升趋势。

主要表现在真空泡长期漏气和机械堵塞方面，这就要求我们加强对真空开关的维护和管理。

1.1 .真空断路器的特性1.1.1。

优势1.结构轻巧，接触距离小(10KV，仅10毫米)，动作快，操作轻，体积小，重量轻。

2.电弧放电时间很短，因为触点处于真空中，并且基本上没有电弧放电发生。

非常小的电弧通常只需要半个周期(0.01秒)就能熄灭，因此它被称为半周期断路器，与电流大小无关。

3、接触间隙介质恢复速度快。

4.使用寿命长。

5、维护工作量少，能防止火灾和爆炸。

不足之处1.操作过电压。

真空断路器在运行过程中，经常会出现高的切断过电压和电弧重燃过电压。

在运行管理中，应从技术上预防和抑制过电压。

如果适当增加接触距离，可以抑制电弧重燃过电压。

安装金属氧化物避雷器或具有更好防护性能的阻容保护装置等。

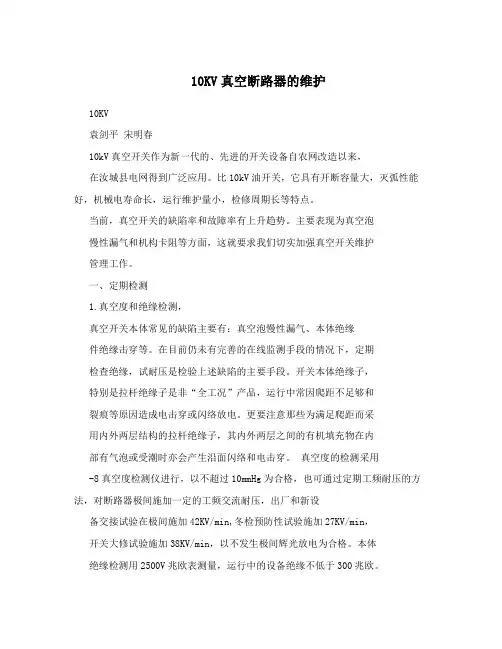

10KV真空断路器的维护10KV袁剑平宋明春10kV真空开关作为新一代的、先进的开关设备自农网改造以来，在汝城县电网得到广泛应用。

比10kV油开关，它具有开断容量大，灭弧性能好，机械电寿命长，运行维护量小，检修周期长等特点。

当前，真空开关的缺陷率和故障率有上升趋势。

主要表现为真空泡慢性漏气和机构卡阻等方面，这就要求我们切实加强真空开关维护管理工作。

一、定期检测1.真空度和绝缘检测，真空开关本体常见的缺陷主要有：真空泡慢性漏气、本体绝缘件绝缘击穿等。

在目前仍未有完善的在线监测手段的情况下，定期检查绝缘，试耐压是检验上述缺陷的主要手段。

开关本体绝缘子，特别是拉杆绝缘子是非“全工况”产品，运行中常因爬距不足够和裂痕等原因造成电击穿或闪络放电。

更要注意那些为满足爬距而采用内外两层结构的拉杆绝缘子，其内外两层之间的有机填充物在内部有气泡或受潮时亦会产生沿面闪络和电击穿。

真空度的检测采用-8真空度检测仪进行，以不超过10mmHg为合格，也可通过定期工频耐压的方法，对断路器极间施加一定的工频交流耐压，出厂和新设备交接试验在极间施加42KV/min,冬检预防性试验施加27KV/min，开关大修试验施加38KV/min，以不发生极间辉光放电为合格。

本体绝缘检测用2500V兆欧表测量，运行中的设备绝缘不低于300兆欧。

2、机构的检修一般来说，真空开关的检修主要针对机构检修，开关的本体不能检修。

对机构的检修严格执行有关检修规程、规定和检修工艺导则，保证检修质量，我县电网的真空开关，运行几年后，尤其是近区短路故障后，开关接触电阻在冬检结果中偏高，行程不一致，远达不到厂家说明书中所说的效果，机构常见如下故障及处理办法：1, 真空断路器分闸不可靠。

(1)此时应调整扣板和半轴的扣接深度，使扣接深度为1.5?2.5mm；(2)分闸顶杆变形，分闸时存在卡涩现象，分闸力降低，改铜质分闸顶杆为钢质，以避免变形。

, 分合闸不同期、弹跳数值大。

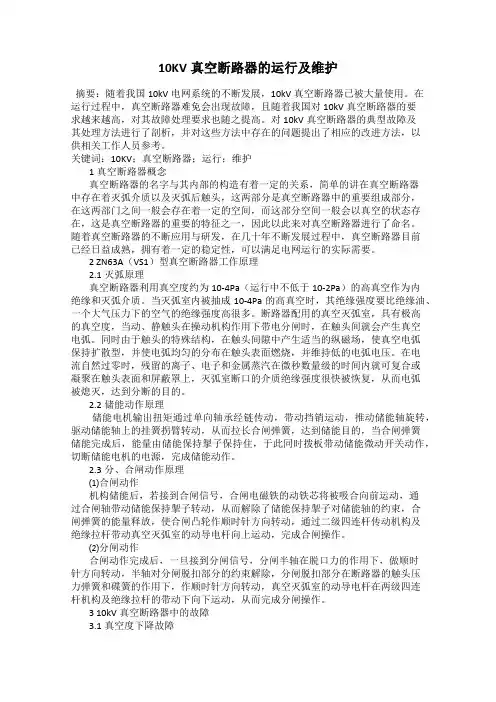

10KV真空断路器的运行及维护摘要：随着我国10kV电网系统的不断发展，10kV真空断路器已被大量使用。

在运行过程中，真空断路器难免会出现故障，且随着我国对10kV真空断路器的要求越来越高，对其故障处理要求也随之提高。

对10kV真空断路器的典型故障及其处理方法进行了剖析，并对这些方法中存在的问题提出了相应的改进方法，以供相关工作人员参考。

关键词：10KV；真空断路器；运行；维护1真空断路器概念真空断路器的名字与其内部的构造有着一定的关系，简单的讲在真空断路器中存在着灭弧介质以及灭弧后触头，这两部分是真空断路器中的重要组成部分，在这两部门之间一般会存在着一定的空间，而这部分空间一般会以真空的状态存在，这是真空断路器的重要的特征之一，因此以此来对真空断路器进行了命名。

随着真空断路器的不断应用与研发，在几十年不断发展过程中，真空断路器目前已经日益成熟，拥有着一定的稳定性，可以满足电网运行的实际需要。

2 ZN63A（VS1）型真空断路器工作原理2.1灭弧原理真空断路器利用真空度约为10-4Pa（运行中不低于10-2Pa）的高真空作为内绝缘和灭弧介质。

当灭弧室内被抽成10-4Pa的高真空时，其绝缘强度要比绝缘油、一个大气压力下的空气的绝缘强度高很多。

断路器配用的真空灭弧室，具有极高的真空度，当动、静触头在操动机构作用下带电分闸时，在触头间就会产生真空电弧。

同时由于触头的特殊结构，在触头间隙中产生适当的纵磁场，使真空电弧保持扩散型，并使电弧均匀的分布在触头表面燃烧，并维持低的电弧电压。

在电流自然过零时，残留的离子、电子和金属蒸汽在微秒数量级的时间内就可复合或凝聚在触头表面和屏蔽罩上，灭弧室断口的介质绝缘强度很快被恢复，从而电弧被熄灭，达到分断的目的。

2.2储能动作原理储能电机输出扭矩通过单向轴承经链传动，带动挡销运动，推动储能轴旋转，驱动储能轴上的挂簧拐臂转动，从而拉长合闸弹簧，达到储能目的，当合闸弹簧储能完成后，能量由储能保持掣子保持住，于此同时拨板带动储能微动开关动作，切断储能电机的电源，完成储能动作。

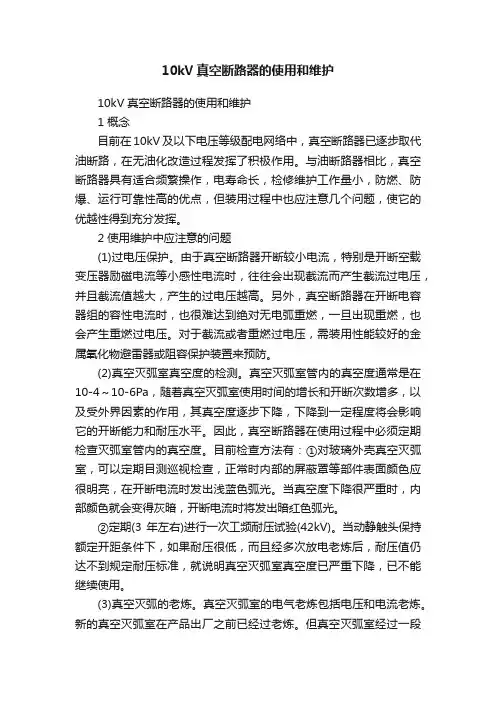

10kV真空断路器的使用和维护10kV真空断路器的使用和维护1 概念目前在10kV及以下电压等级配电网络中，真空断路器已逐步取代油断路，在无油化改造过程发挥了积极作用。

与油断路器相比，真空断路器具有适合频繁操作，电寿命长，检修维护工作量小，防燃、防爆、运行可靠性高的优点，但装用过程中也应注意几个问题，使它的优越性得到充分发挥。

2 使用维护中应注意的问题(1)过电压保护。

由于真空断路器开断较小电流，特别是开断空载变压器励磁电流等小感性电流时，往往会出现截流而产生截流过电压，并且截流值越大，产生的过电压越高。

另外，真空断路器在开断电容器组的容性电流时，也很难达到绝对无电弧重燃，一旦出现重燃，也会产生重燃过电压。

对于截流或者重燃过电压，需装用性能较好的金属氧化物避雷器或阻容保护装置来预防。

(2)真空灭弧室真空度的检测。

真空灭弧室管内的真空度通常是在10-4～10-6Pa，随着真空灭弧室使用时间的增长和开断次数增多，以及受外界因素的作用，其真空度逐步下降，下降到一定程度将会影响它的开断能力和耐压水平。

因此，真空断路器在使用过程中必须定期检查灭弧室管内的真空度。

目前检查方法有：①对玻璃外壳真空灭弧室，可以定期目测巡视检查，正常时内部的屏蔽罩等部件表面颜色应很明亮，在开断电流时发出浅蓝色弧光。

当真空度下降很严重时，内部颜色就会变得灰暗，开断电流时将发出暗红色弧光。

②定期(3年左右)进行一次工频耐压试验(42kV)。

当动静触头保持额定开距条件下，如果耐压很低，而且经多次放电老炼后，耐压值仍达不到规定耐压标准，就说明真空灭弧室真空度已严重下降，已不能继续使用。

(3)真空灭弧的老炼。

真空灭弧室的电气老炼包括电压和电流老炼。

新的真空灭弧室在产品出厂之前已经过老炼。

但真空灭弧室经过一段时间存放，由于种种原因的影响，它的工作耐压水平会下降，开关制造厂在组装后以及使用部门在安装时仍然需要重新进行电压老炼和在规定条件下进行工频耐压试验。

Science and Technology & Innovation ┃科技与创新·85·文章编号：2095－6835（2015）06－0085－0210 kV 真空断路器的试验及维护曾 豪（东莞市泰洋电力设备维护有限公司，广东 东莞 523000）摘 要：真空断路器具有结构简单、故障少的特点，且具备强大的绝缘性能和灭弧能力，得到了广泛应用。

为了阐述10 kV 真空断路器的试验和维护问题，以我公司发电站1#发电机出口断路器为例，对10 kV 真空断路器的试验和维护内容进行了分析和探究。

关键词：10 kV ；真空断路器；绝缘电阻；免维护电器中图分类号：TM561.2 文献标识码：A DOI ：10.15913/ki.kjycx.2015.06.085真空断路器是由真空管与相关附件组成的，以其优越的性能在目前的变电设备中得到了广泛应用。

虽然真空断路器很少出现故障，但也需要重视其试验和维护，以确保其具有稳定性和安全性。

在本文中，笔者结合自身工作实际，从10 kV 真空断路器的接触电阻、绝缘电阻、真空管真空度测试和三相同期性检测等方面对其试验和维护进行了分析。

1 真空断路器概况真空断路器由2部分组合而成，即真空管和相关附件。

由于真空断路器操作机构的动作行程短、零部件少和结构简单，很少发生故障，所以，被称为免维护电器。

该电器的绝缘介质为触头完全封闭的真空，具备很强的熄弧能力和较高的弧后介质强度，因此，具有强大的灭弧能力和绝缘性能。

其中，10 kV真空断路器的触头开距仅有8～12 mm ，且合闸速度、分闸速度慢，操作能耗较小，很少出现振动和噪声。

真空断路器与油断路器相比，具有防燃、防爆、维护工作量少和寿命长等优点，在10 kV 及以下电压电网中得到了广泛应用。

虽然真空灭弧室不需要维修，但真空断路器需要维修。

一般情况下，待额定短路开断电流开断次数或操作次数达到规定后，均需进行试验和维护，主要为预防性试验和日常性巡检。

探讨10kV真空断路器的运行及维护【摘要】10kV真空断路器是电力系统中非常重要的设备，其在电路中起着保护和控制的作用。

本文将探讨10kV真空断路器的运行及维护。

首先介绍了10kV真空断路器的概述，包括其结构和特点。

然后详细解析了10kV真空断路器的工作原理，以及在电路中的具体运行方式。

接着介绍了10kV真空断路器的日常维护方法，包括定期检查和清洁等措施。

通过本文的介绍，读者可以更好地了解10kV真空断路器的运行机制及维护要点，为实际工作中的应用提供帮助和指导。

结论部分将对文章进行总结和归纳，强调10kV真空断路器在电力系统中的重要性，并呼吁相关人员加强对其的关注与维护工作。

【关键词】10kV真空断路器、运行、维护、概述、工作原理、引言、结论1. 引言1.1 引言真空断路器是电力系统中常见的一种设备，用于在电路中断开或接通电流。

在10kV电力系统中，真空断路器扮演着非常重要的角色。

本文将探讨10kV真空断路器的运行及维护，帮助读者更好地了解和管理这一关键设备。

在现代电力系统中，真空断路器已经成为一种主流的断路器类型。

相比于传统的气体断路器，真空断路器具有更高的操作可靠性和更长的使用寿命。

其原理是利用真空中无气体的环境，通过在两触点间建立和分离电弧来实现断开和接通电路。

通过本文的探讨，读者将能够更全面地了解10kV真空断路器的运行及维护，为电力系统的安全稳定运行提供参考和指导。

希望本文能够帮助读者更好地管理和维护真空断路器，确保电力系统的可靠性和安全性。

2. 正文2.1 10kV真空断路器概述10kV真空断路器是电力系统中常用的一种设备，主要用于接通、分断及过载保护电路。

它采用真空技术作为电介质，具有快速操作、高可靠性和免维护等优点。

10kV真空断路器通常由断路器本体、操作机构、熔断器、电气机构、动力机构等部分组成。

在电力系统中，10kV真空断路器扮演着重要的角色。

它可以实现对电路的控制和保护，确保电力系统的安全稳定运行。

10KV真空断路器的使用和维护概述10KV真空断路器常用于中、高压电力系统中，具有高可靠性、短断路时间、使用寿命长等特点，因此得到广泛应用。

对于正常运行的电力系统，10KV真空断路器的使用十分重要，同时对于维护保养也有一定的要求。

10KV真空断路器的使用接线接线前需确认断路器电压等级符合所接电路的电压等级，并仔细阅读安装说明书，确保接线正确。

接线时应断开所连接的电源，待接线完成后检查是否有接线松动或错漏，确保接线安全可靠。

注意事项1.断路器使用时需要有告警和保护装置。

告警装置可以监测电流值、温度值等信息，当超过设定值时会发出告警，保护装置可以根据需要进行设定，如过流保护、短路保护等。

2.断路器使用前应进行预充气，确保真空度符合要求，在操作后应进行残压测量和新增的气体排放。

3.断路器使用前应检查机构、电气元件、接线螺栓、弹簧、空气密封装置、操作机构等部件的可靠性、完整性和精密度，在发现异常时应及时进行维修或更换。

4.断路器操作前应先检查环境条件是否符合要求，如有异物进入、湿度过大等情况需及时处理。

10KV真空断路器的维护日常维护1.定期清洁器件表面，保持良好的通气状态。

2.定期检查控制线缆和接线端子的连接情况，确保接触良好。

3.定期检查真空度和漏磁率，如有异常情况需及时处理。

4.定期检查灰尘、湿度等环境因素对断路器的影响。

5.定期对机构进行润滑，以保证运行平稳。

定期维护1.对断路器进行彻底清洗和除尘处理，防止异物进入、降低绝缘水平。

2.定期检查电气连接、机械连接螺栓等连接部件的紧固情况，确保接触良好。

3.定期对真空断路器的机械、电气元件进行检查和检修，例如弹簧弹性、过载释放等。

4.定期对机构进行检查和润滑，定期更换机械密封件等易损件，防止连接螺栓和接触器等紧固件老化松动。

总结10KV真空断路器的使用和维护涉及到电气、机械等多个方面，关乎正常运行和设备寿命。

操作时应严格按照安装指南进行，注意安全操作，同时也要加强设备的日常维护和定期保养，防止设备严重损坏和延长其使用寿命。
