钢结构第3次作业

【钢结构设计原理】作业答案和批改要点------------------------------------------------------- 课程名称：钢结构设计原理-------------------------------------------------------题目1：4-1 验算由2635L ⨯组成的水平放置的轴心拉杆的强度和长细比。

轴心拉力的设计值为270KN ，只承受静力作用，计算长度为3m 。

杆端有一排直径为20mm 的孔眼，钢材为Q235钢。

如截面尺寸不够，应改用什么角钢？注：计算时忽略连接偏心和杆件自重的影响 参考答案和批改要点：参考答案：查型钢表2635L ⨯角钢，221.94,2.82,215/, 6.142x y i cm i cm f N mm A cm ====⨯ 确定危险截面如图1—1截面净截面面积2(6.1420.5)210.28n A cm =-⨯⨯=验算强度： 322227010262.65/215/10.2810n N N mm f N mm A ⨯==>=⨯ （说明截面尺寸不够） 验算长细比：[]0300154.63501.94x x l i λλ===<= []0300106.43502.82y y l i λλ===<= 所以，刚度满足要求需用净截面面积322701012.56215n N A cm f ⨯≥== 改用2755L ⨯角钢，22.32,3.29,7.412x y i cm i cm A cm ===⨯此时净截面面积22(7.4120.5)212.8212.56n A cm cm =-⨯⨯=> （满足强度要求）[]0300129.33502.32x x l i λλ===<= []030091.183503.29y y l i λλ===<= （满足刚度要求）批改要点：本题属于相对开放性题目，在验算出给定截面不满足要求好，可以自由选择截面进行验算，只要最后计算结构满足强度要求即可。

第三阶段在线作业单选题 (共20道题)1.（2.5分）按近似概率极限状态设计法设计的各种结构是( )。

A、绝对可靠的B、绝对不可靠C、存在一定风险的D、具有相同可靠性指标的我的答案：C 此题得分：2.5分2.（2.5分）防止钢材发生分层撕裂的性能指标为( )。

A、屈服点B、伸长率C、Z向收缩率D、冷弯180°我的答案：C 此题得分：2.5分3.（2.5分）在下列各化学元素中，( )的存在可提高钢材的强度和抗锈蚀能力，但却会严重地降低钢材的塑性、韧性和可焊性，特别是在温度较低时促使钢材变脆(冷脆)。

A、硅B、铝C、硫D、磷我的答案：D 此题得分：2.5分4.（2.5分）下列各项，( )不属于结构的承载能力极限状态范畴。

A、静力强度计算B、动力强度计算C、稳定性计算D、梁的挠度计算我的答案：D 此题得分：2.5分5.（2.5分）普通轴心受压构件的承载力经常决定于( )。

A、扭转屈曲B、强度C、弯曲屈曲D、弯扭屈曲我的答案：C 此题得分：2.5分6.（2.5分）大跨度结构常采用钢结构的主要原因是钢结构( )。

A、密封性好B、自重轻C、制造工厂化D、便于拆装我的答案：B 此题得分：2.5分7.（2.5分）产生纵向焊接残余应力的主要原因之一是( )。

A、冷却速度太快B、施焊时焊件上出现冷塑和热塑区C、焊缝刚度大D、焊件各纤维能够自由变形我的答案：B 此题得分：2.5分8.（2.5分）结构钢材最易发生脆性破坏的应力状态为( )。

A、三向同号等值拉应力作用B、两向异号等值正应力作用C、单向拉应力作用D、三向等值剪应力作用我的答案：A 此题得分：2.5分9.（2.5分）钢材塑性破坏的特点是( )。

A、变形小B、破坏经历时间非常短C、无变形D、变形大我的答案：D 此题得分：2.5分10.（2.5分）进行疲劳验算时，计算部分的设计应力幅应按( )计算。

A、荷载标准值B、荷载设计值C、考虑动力系数的荷载标准值D、考虑动力系数的荷载设计值我的答案：A 此题得分：2.5分11.（2.5分）沸腾钢与镇静钢冶炼浇注方法主要不同之处是( )。

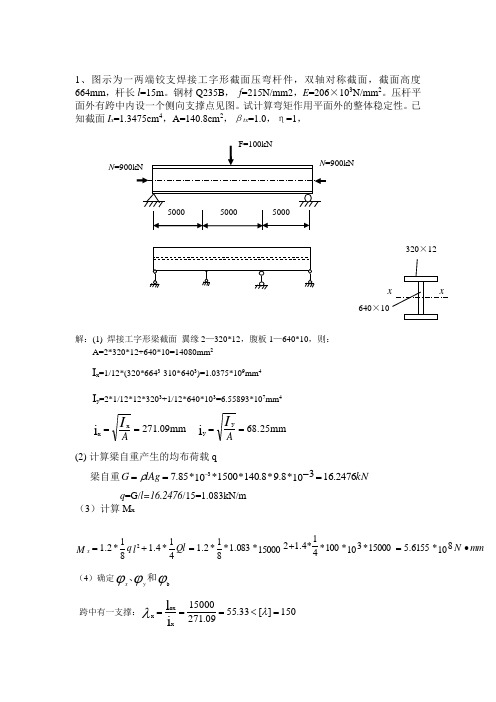

1、图示为一两端铰支焊接工字形截面压弯杆件，双轴对称截面，截面高度664mm ，杆长l =15m 。

钢材Q235B ， f =215N/mm2，E =206×103N/mm 2。

压杆平面外有跨中内设一个侧向支撑点见图。

试计算弯矩作用平面外的整体稳定性。

已知截面I x =1.3475cm 4，A=140.8cm 2，βtx =1.0，η=1，解：(1) 焊接工字形梁截面 翼缘2—320*12，腹板1—640*10，则：A=2*320*12+640*10=14080mm 2I x =1/12*(320*6643-310*6403)=1.0375*109mm 4I y =2*1/12*12*3203+1/12*640*103=6.55893*107mm 4mm 09.271xx i ==AI68.25mmyy i ==AI(2) 计算梁自重产生的均布荷载q梁自重kN lAg G 2476.16103*8.9*8.140*1500*10*85.73=-==-ρ q =G/l=16.2476/15=1.083kN/m （3）计算M xmm N Ql l q M x ∙=+=+=108*6155.515000*103*100*1500041*4.12*083.1*81*2.141*4.181*2.12（4）确定ϕϕϕb和、yx跨中有一支撑：150][33.5509.27115000ilxox x =<===λλN -320×12-640×150][89.1095.6827500il yoy y =<===λλ 49366.082135.0==ϕϕy x ，查表，做线性内插，得： 7955.0235*44000235*89.10907.1235*44000-07.122b =-==fyyλϕ （4）验算平面外整体稳定性 即：m m N f m m N W M A N x b x tx y 22121597.355106*1167.3*7955.0108*6155.5*0.1*0.114080*49366.01000*9000=>=+=+ϕβηϕ故，不满足。

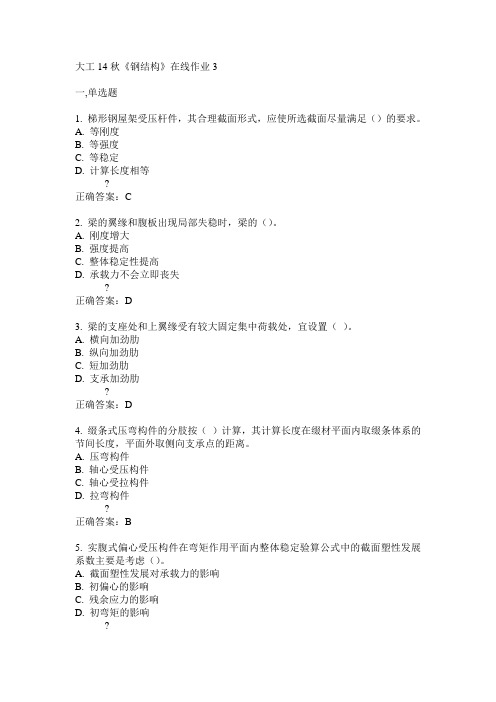

大工14秋《钢结构》在线作业3
一,单选题
1. 梯形钢屋架受压杆件，其合理截面形式，应使所选截面尽量满足（）的要求。

A. 等刚度
B. 等强度
C. 等稳定
D. 计算长度相等
?
正确答案：C
2. 梁的翼缘和腹板出现局部失稳时，梁的（）。

A. 刚度增大
B. 强度提高
C. 整体稳定性提高
D. 承载力不会立即丧失
?
正确答案：D
3. 梁的支座处和上翼缘受有较大固定集中荷载处，宜设置（）。

A. 横向加劲肋
B. 纵向加劲肋
C. 短加劲肋
D. 支承加劲肋
?
正确答案：D
4. 缀条式压弯构件的分肢按（）计算，其计算长度在缀材平面内取缀条体系的节间长度，平面外取侧向支承点的距离。

A. 压弯构件
B. 轴心受压构件
C. 轴心受拉构件
D. 拉弯构件
?
正确答案：B
5. 实腹式偏心受压构件在弯矩作用平面内整体稳定验算公式中的截面塑性发展系数主要是考虑（）。

A. 截面塑性发展对承载力的影响
B. 初偏心的影响
C. 残余应力的影响
D. 初弯矩的影响
?。

2011年12月考试钢结构第三次作业一、单项选择题（本大题共30分，共 15 小题，每小题 2 分）1. 弯矩作用在实轴平面内的双肢格构式压弯柱应进行（）、刚度和缀材的计算。

A. 强度、弯矩作用平面内稳定性、弯矩作用平面外的稳定性 B. 弯矩作用平面内稳定性、弯矩作用平面外的稳定性 C. 弯矩作用平面内稳定性、弯矩作用平面外稳定性 D. 强度、弯矩作用平面内稳定性、单肢稳定性2. 普通热轧型钢檩条不必计算（） A. 强度 B. 整体稳定性 C. 刚度 D. 局部稳定性3. 单向受弯梁失去整体稳定时是______形式的失稳。

A. 弯曲 B. 扭转 C. 弯扭 D. 双向弯曲4. 屋架设计中，积灰荷载应与( )同时考虑。

A. 屋面活荷载 B. 雪荷载 C.屋面活荷载与雪荷载两者中的较大者 D. 屋面活荷载与雪荷载5. 对于弯矩绕强轴作用的工序形截面的压弯构件，在验算腹板局部稳定时，其高厚比限值与下列哪项无关？（） A. 构件侧向支承点间的距离 B. 腹板的正应力分布梯度 C. 构件在弯矩作用平面内的长细比 D. 钢材的强度等级6. 钢压弯构件需要验算的项目为（） A. 应力剪应力整体稳定局部稳定长细比 B. 强度整体稳定局部稳定变形 C. 强度整体稳定局部稳定长细比变形 D.强度整体稳定局部稳定长细比7. 梁的支承加劲肋应设置在（） A. 弯曲应力大的区段 B. 剪应力大的区段 C.上翼缘或则下翼缘有固定作用力的部位 D. 有吊车轮压的部位8. 与无檩屋盖相比，下列（）不是有檩屋盖的特点。

A. 所用构件种类和数量多 B. 屋盖刚度大 C. 屋盖自重轻 D. 屋架布置灵活9. 梁腹板屈曲后强度产生的原因是（） A. 腹板屈曲后产生钢材的弹塑性强化，能够继续承担更大的荷载 B. 腹板屈曲后产生复杂的应力状态，提高了钢材的屈服点 C. 腹板屈曲后产生薄膜拉力场，牵制了板变形的发展，存在继续承载的潜能 D. 由于横向加劲肋的存在，提高了腹板局部稳定承载力10. 当偏心压杆的荷载偏心作用在实轴上时，保证格构柱的平面外稳定是通过（） A. 计算柱的平面外稳定 B. 计算分肢稳定 C. 柱本身的构造要求D. 选足够大的分肢间距11. 为保证焊接的稳定性，应根据的高度比不同情况配置加劲肋。

钢结构课程作业第三章作业1.如图所示为角钢与节点板的三面围焊连接，轴心力设计值N＝800kN(静力荷载)，角钢为2 L125×10，与厚度为10mm的节点板连接。

钢材为Q235，手工焊，采用E43型焊条，h=8mm。

试确定肢背焊缝和肢尖焊缝的实际长度。

焊脚尺寸f2.如图所示为双盖板拼接的钢板连接，钢材为Q235-B，采用高强度螺栓为8.8级的M20，连接处构件接触面用喷硬质石英砂处理，作用在螺栓群形心处的轴心拉力设计值N=800kN。

采用标准圆孔。

试问：（1）采用高强度螺栓摩擦型连接，确定其螺栓数目，应为下列何项?（2）采用高强度螺栓承压型连接，确定其螺栓数目，应为下列何项?1.一轴心受压平台柱，采用焊接工字形截面，截面尺寸如图所示，柱两端铰接，柱高6m ， 翼缘为焰切边，钢材为Q345，焊条为E50系列，焊条电弧焊，求该柱稳定承载力。

截面特性为：2293.6A cm =，12.5y i cm =，21.9x i cm =2.某管道支架柱，柱两端饺接，钢材为Q235钢，截面无削弱，采用焊接工字形截面，翼缘板为焰切边，如图所示，承受轴心力设计值N=1600kN 。

进行轴心受压稳定性计算时最大压应力为多少?1.试分析图示简支梁的整体稳定性。

已知作用在梁上的荷载设计值kN F 300=，梁自重设计值 2.0kN m ，采用Q235钢材，跨中有侧向支撑，20.1=b β，2228cm A =，4413683cm I x =，417067cm I y =。

6m6mF10400100016x16y2.0kN/m2.某热轧H 型钢简支梁，选用H 型钢，其截面参数为2=192.5cm A ，4118000cm x I =，34020cm x W =，24.8cm x i =， 6.85cm y i =，钢材为Q235，钢梁跨度为12m ，在跨度中点设有一个侧向支撑点，在梁上作用两个集中荷载设计值F=180kN ，忽略梁自重，试验算其整体稳定性是否满足要求。

第3次作业一、单项选择题（本大题共50分，共 25 小题，每小题 2 分）1. 两端简支且跨度为24m的梯形屋架，当下弦无折线时宜起拱，适合的起拱高度为( ) A. 30mm B. 40mm C. 50mm D. 60mm2. 在焊接施工过程中，应该采取措施尽量减小残余应力和残余变形的发生，下列哪一项措施是错误的?（） A. 直焊缝的分段焊接 B. 焊件的预热处理 C. 焊接后进行退火处理D. 加强板边约束，阻止被焊接板件变形的发生3. 实腹式偏心受压构件按计算强度，它代表的截面应力分布为（）A.B.C.D.4. 在三向正应力状态下，当出现下列何种情况时，钢材易发生脆性破坏（） A. 异号应力，且应力差较小 B. 异号应力，且应力差较大 C. 同号拉应力，且应力差较小 D. 同号拉应力，且应力差较大5. C级普通螺栓连接宜用于以下何项连接？（） A. 吊车梁翼缘的拼接 B. 屋差支撑的连接 C. 吊车梁与制动结构的连接 D. 框架梁与框架柱的连接6. 双轴对称焊接组合工字形截面偏心受压柱，偏心荷载作用在腹板平面内。

若两个方向支撑情况相同，可能发生的失稳形式为( )。

A. 在弯矩作用平面内的弯曲失稳 B. 在弯矩作用平面外的弯扭失稳 C. 在弯矩作用平面外的弯曲失稳 D. 在弯矩作用平面内的弯曲失稳或弯矩作用平面外的弯扭失稳7. 在钢梁底面设置有吊杆，其拉力设计值为650KN，吊杆通过结点板将荷载传给钢梁，结点板钢双面角焊缝焊于梁下翼缘hf=8mm,ffw=160N/mm2,则每面焊缝长度为（） A. 240mm B. 250mm C. 260mm D. 270mm8. 在抗剪连接中以及同时承受剪力和杆轴方向受拉的连接中，承压型高强螺栓的受剪承载力设计值不得高于按摩擦型连接计算的多少倍？（） A. 1.1B. 1.2C. 1.3D. 1.49. 验算工字形偏心受压柱腹板局部稳定时，需要事先确定的参数有 ( ) A. 应力分布系数 B. 应力分布系数和偏心柱最大长细比λ C. 应力分布系数和弯矩D. 作用平面内的长细比λ10. 保证焊接组合工字形截面轴心受压杆翼缘板局部稳定的宽厚比限制条件，是根据矩形板单向均匀受压确定的，其边界条件为( )。

单项选择题1、在钢结构房屋中，选择结构用钢材时，下列因素中的（ D ）不是主要考虑的因素。

A：建造地点的气温B：荷载性质C：钢材造价D：建筑的防火等级2、热轧型钢冷却后产生的残余应力（ C ）。

A：以拉应力为主B：以压应力为主C：包括拉压应力D：拉压应力都很小3、钢材脆性破坏同构件（ D ）无关。

A：应力集中B：低温影响C：残余应力D：弹性模量4、为避免屋架杆件在自重作用下产生过大的挠度，在动力荷载作用下产生剧烈振动，应使杆件的（ A ）。

A：λ≤【λ】B：N/An ≤f C：N/φAn ≤f D：B、C两项5、一般工业与民用建筑钢结构的安全等级为下列哪一项？（ B ）A：一级B：二级C：三级D：不能确定6、设计钢结构时，关于其安全等级的确定，下列哪种说法是正确的？（C ）A：一般工业与民用建筑钢结构的安全等级可取一级B：一般工业与民用建筑钢结构的安全等级可根据具体情况另行确定C：特殊建筑钢结构的安全等级可根据具体情况另行确定D：特殊建筑钢结构的安全等级可取一级7、按承载能力极限状态计算钢结构时，应考虑的组合为下列哪一项？（ B ）A：荷载的基本效应组合B：荷载的基本效应组合，必要时尚应考虑荷载效应的偶然组合C：荷载的短期效应组合8、对吊车梁进行刚度验算时，下列哪种说法是正确的？（ C ）A：荷载取最大值B：荷载取设计值C：荷载取标准值D：荷载取组合值9、进行钢结构计算时，所用荷载设计值和标准值。

下列哪种说法是正确的？（C ）A：计算结构或构件的强度、稳定性以及连接的强度时，应采用荷载标准值B：计算疲劳和正常使用极限状态的变形时，应采用荷载标准值C：计算结构或构件的强度、稳定性以及连接的强度时，应采用荷载设计值D：计算疲劳和正常使用极限状态的变形时，应采用荷载设计值10、进行钢吊车梁的疲劳计算时。

下列哪种荷载计算符合《钢结构设计规范》的做法？（D ）A：标准荷载乘以荷载分项系数及轮压动力系数B：标准荷载乘以荷载分项系数C：设计荷载乘以轮压动力系数D：标准荷载不乘以任何系数11、某车间行驶多台重级工作值吊车。

大工15秋《钢结构》在线作业3满分答案大工15秋《钢结构》在线作业3一、单选题（共 5 道试题，共 30 分。

）1. 屋架上弦横向水平支撑之间的距离不宜大于（）。

A. 90mB. 75mC. 60mD. 40m正确答案：C2. 焊接工字形截面梁腹板配置横向加劲肋的目的是（）。

A. 提高梁的抗弯刚度B. 提高梁的抗剪强度C. 提高梁的整体稳定性D. 提高梁的局部稳定性正确答案：D3. 两根几何尺寸完全相同的压弯构件，一根端弯矩使之产生同向曲率，一根产生反向曲率，则前者的稳定性比后者的（）。

A. 好B. 差C. 相同D. 无法确定正确答案：B4. 双轴对称工字形截面梁，经验算，其强度和刚度正好满足要求，而腹板在弯曲应力作用下有发生局部失稳的可能。

在其他条件不变的情况下，宜采用下列方案中的（）。

A. 增加梁腹板的厚度B. 降低梁腹板的高度C. 改用强度更高的材料D. 设置侧向支承正确答案：A5. 防止梁腹板发生局部失稳，常采用加劲措施，这是为了（）。

A. 增加梁截面的惯性矩B. 增加截面面积C. 改变构件的应力分布状态D. 改变边界约束板件的高厚比正确答案：D大工15秋《钢结构》在线作业3二、判断题（共 13 道试题，共 52 分。

）1. 为了充分发挥钢材的有效性以节约材料，应使截面面积的分布尽量靠近截面轴线。

A. 错误B. 正确2. 单向弯曲型钢梁设计时，截面验算包括强度、刚度和整体稳定性。

A. 错误B. 正确正确答案：B3. 钢结构中各个屋架仅用檩条或大型屋面板来联系时，屋盖结构属于几何不变体系。

A. 错误B. 正确正确答案：A4. 钢结构中，桁架腹杆和弦杆或各腹杆边缘之间应留有一定的空隙，以便于拼装和施焊。

A. 错误B. 正确正确答案：B5. 钢屋架上直接设置檩条，檩条上面再铺设轻型屋面材料，如石棉瓦等，称为无檩方案。

A. 错误B. 正确正确答案：A6. 所有钢屋盖中均应设置垂直支撑。

A. 错误B. 正确正确答案：B7. 按照受力性质，钢结构中的主次梁连接分为：叠接和侧面连接两种不同形式。
