零线、火线的判断 三相四线制与三相五线制有什么区别

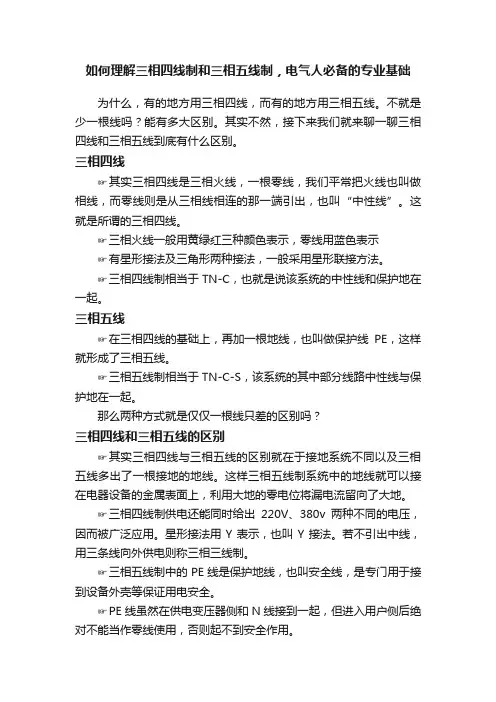

如何理解三相四线制和三相五线制，电气人必备的专业基础为什么，有的地方用三相四线，而有的地方用三相五线。

不就是少一根线吗？能有多大区别。

其实不然，接下来我们就来聊一聊三相四线和三相五线到底有什么区别。

三相四线☞其实三相四线是三相火线，一根零线，我们平常把火线也叫做相线，而零线则是从三相线相连的那一端引出，也叫“中性线”。

这就是所谓的三相四线。

☞三相火线一般用黄绿红三种颜色表示，零线用蓝色表示☞有星形接法及三角形两种接法，一般采用星形联接方法。

☞三相四线制相当于TN-C，也就是说该系统的中性线和保护地在一起。

三相五线☞在三相四线的基础上，再加一根地线，也叫做保护线PE，这样就形成了三相五线。

☞三相五线制相当于TN-C-S，该系统的其中部分线路中性线与保护地在一起。

那么两种方式就是仅仅一根线只差的区别吗？三相四线和三相五线的区别☞其实三相四线与三相五线的区别就在于接地系统不同以及三相五线多出了一根接地的地线。

这样三相五线制系统中的地线就可以接在电器设备的金属表面上，利用大地的零电位将漏电流留向了大地。

☞三相四线制供电还能同时给出220V、380v两种不同的电压，因而被广泛应用。

星形接法用Y表示，也叫Y接法。

若不引出中线，用三条线向外供电则称三相三线制。

☞三相五线制中的PE线是保护地线，也叫安全线，是专门用于接到设备外壳等保证用电安全。

☞PE线虽然在供电变压器侧和N线接到一起，但进入用户侧后绝对不能当作零线使用，否则起不到安全作用。

☞三相五线制中么N线有工作电流通过的，PE线平时无电流。

总结：以上就是个人关于三相四线和三相五线区别的理解。

关于二者的区别，你还有什么观点，欢迎留言讨论！。

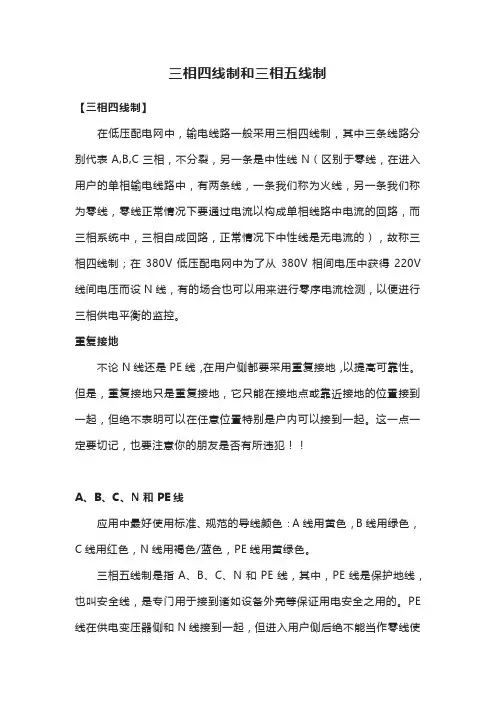

三相四线制和三相五线制【三相四线制】在低压配电网中，输电线路一般采用三相四线制，其中三条线路分别代表A,B,C三相，不分裂，另一条是中性线N（区别于零线，在进入用户的单相输电线路中，有两条线，一条我们称为火线，另一条我们称为零线，零线正常情况下要通过电流以构成单相线路中电流的回路，而三相系统中，三相自成回路，正常情况下中性线是无电流的），故称三相四线制；在380V低压配电网中为了从380V相间电压中获得220V 线间电压而设N线，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。

重复接地不论N线还是PE线，在用户侧都要采用重复接地，以提高可靠性。

但是，重复接地只是重复接地，它只能在接地点或靠近接地的位置接到一起，但绝不表明可以在任意位置特别是户内可以接到一起。

这一点一定要切记，也要注意你的朋友是否有所违犯！！A、B、C、N和PE线应用中最好使用标准、规范的导线颜色：A线用黄色，B线用绿色，C线用红色，N线用褐色/蓝色，PE线用黄绿色。

三相五线制是指A、B、C、N和PE线，其中，PE线是保护地线，也叫安全线，是专门用于接到诸如设备外壳等保证用电安全之用的。

PE 线在供电变压器侧和N线接到一起，但进入用户侧后绝不能当作零线使用，否则，发生混乱后就与三相四线制无异了。

但是，由于这种混乱容易让人丧失警惕，可能在实际中更加容易发生触电事故。

现在民用住宅供电已经规定要使用三相五线制，如果你的不是，可以要求整改。

为了安全，要斩钉截铁地要求！【三相五线制】三相五线制包括三相电的三个相线（A、B、C线）、中性线（N线）；以及地线（PE线）。

中性线(N线)就是零线。

三相负载对称时，三相线路流入中性线的电流矢量和为零，但对于单独的一相来讲，电流不为零。

三相负载不对称时，中性线的电流矢量和不为零，会产生对地电压。

三相五线制分为TT接地方式和TN接地方式，其中TN又具体分为TN-S，TN-C，TN-C-S三种方式。

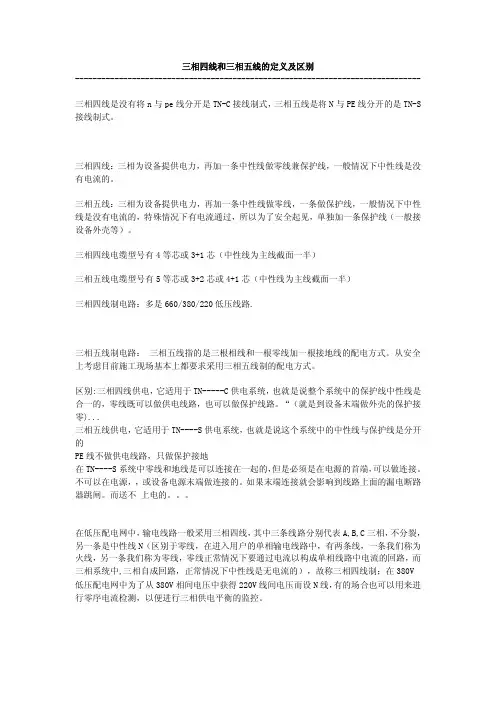

三相四线和三相五线的定义及区别-------------------------------------------------------------------------------三相四线是没有将n与pe线分开是TN-C接线制式，三相五线是将N与PE线分开的是TN-S 接线制式。

三相四线：三相为设备提供电力，再加一条中性线做零线兼保护线，一般情况下中性线是没有电流的。

三相五线：三相为设备提供电力，再加一条中性线做零线，一条做保护线，一般情况下中性线是没有电流的，特殊情况下有电流通过，所以为了安全起见，单独加一条保护线（一般接设备外壳等）。

三相四线电缆型号有4等芯或3+1芯（中性线为主线截面一半）三相五线电缆型号有5等芯或3+2芯或4+1芯（中性线为主线截面一半）三相四线制电路：多是660/380/220低压线路.三相五线制电路： 三相五线指的是三根相线和一根零线加一根接地线的配电方式。

从安全上考虑目前施工现场基本上都要求采用三相五线制的配电方式。

区别:三相四线供电，它适用于TN-----C供电系统，也就是说整个系统中的保护线中性线是合一的，零线既可以做供电线路，也可以做保护线路。

“（就是到设备末端做外壳的保护接零)...三相五线供电，它适用于TN----S供电系统，也就是说这个系统中的中性线与保护线是分开的PE线不做供电线路，只做保护接地在TN----S系统中零线和地线是可以连接在一起的，但是必须是在电源的首端，可以做连接。

不可以在电源，，或设备电源末端做连接的。

如果末端连接就会影响到线路上面的漏电断路器跳闸。

而送不 上电的。

在低压配电网中，输电线路一般采用三相四线，其中三条线路分别代表A,B,C三相，不分裂，另一条是中性线N（区别于零线，在进入用户的单相输电线路中，有两条线，一条我们称为火线，另一条我们称为零线，零线正常情况下要通过电流以构成单相线路中电流的回路，而三相系统中,三相自成回路，正常情况下中性线是无电流的），故称三相四线制；在380V低压配电网中为了从380V相间电压中获得220V线间电压而设N线，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。

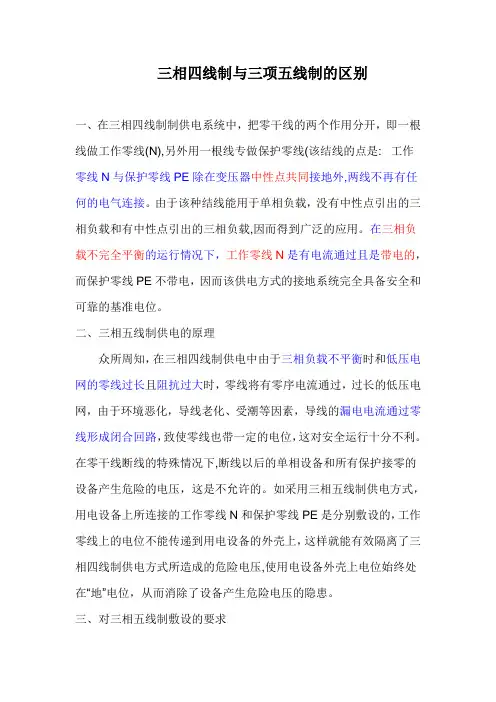

三相四线制与三项五线制的区别一、在三相四线制制供电系统中，把零干线的两个作用分开，即一根线做工作零线(N),另外用一根线专做保护零线(该结线的点是: 工作零线N与保护零线PE除在变压器中性点共同接地外,两线不再有任何的电气连接。

由于该种结线能用于单相负载，没有中性点引出的三相负载和有中性点引出的三相负载,因而得到广泛的应用。

在三相负载不完全平衡的运行情况下，工作零线N是有电流通过且是带电的，而保护零线PE不带电，因而该供电方式的接地系统完全具备安全和可靠的基准电位。

二、三相五线制供电的原理众所周知，在三相四线制供电中由于三相负载不平衡时和低压电网的零线过长且阻抗过大时，零线将有零序电流通过，过长的低压电网，由于环境恶化，导线老化、受潮等因素，导线的漏电电流通过零线形成闭合回路，致使零线也带一定的电位，这对安全运行十分不利。

在零干线断线的特殊情况下,断线以后的单相设备和所有保护接零的设备产生危险的电压，这是不允许的。

如采用三相五线制供电方式，用电设备上所连接的工作零线N和保护零线PE是分别敷设的，工作零线上的电位不能传递到用电设备的外壳上，这样就能有效隔离了三相四线制供电方式所造成的危险电压,使用电设备外壳上电位始终处在“地”电位，从而消除了设备产生危险电压的隐患。

三、对三相五线制敷设的要求(1) 在用绝缘导线布线时，保护零线应用黄绿双色线，工作零线一般用黑色线。

沿墙垂直布线时，保护零线设在最下端，水平布线时，保护零线在靠墙端。

(2) 在电力变压器处，工作零线从变压器中性瓷套管上引出，保护零线从接地体的引出线引出。

(3) 重复接地按要求一律接在保护零线上，禁止在工作零线上重复接地。

(4) 采用低压电缆供电时应选用五芯低压电力电缆。

(5) 在终端用电处(如闸板、插座、墙上配电盘等)工作零线和保护零线一定分别与零干线相连接。

(6) 对老企业的改造应逐步实行保护零线和工作零线分开的办法。

例如在车间入户时零干线做重复接地，重复接地以后工作零线单独敷设，保护零线由此重复接地体引出；使用四极漏电保护断路器的，在断路器前是三相四线制，在断路器后改为三相五线制; 在架空线路供电又实行动力电和照明电分开架设的(两棚线)，可以用随照明线横担架设的零线为工作零线，随动力线横担架设的零线做保护零线。

三相五线制与三相四线制的区别？师傅讲的太好了，想
不会都难！
三相五线制与三相四线制的区别在于线路条数的不同，具体而言，三相五线制指三相交流电系统中，采用五根电缆来连接电源、用电设备和安全设备的连接形式，它由五根电缆组成，包括三根相线（A、B、C相）、一根零线和一根保护线；而三相四线制则是指三相交流电系统中，采用四根电缆来连接电源、用电设备和安全设备的连接形式，它是由四根电缆组成的，包括三根相线（A、B、C相）和一根零线。

从用电角度来说，三相五线制（即五线制）的线路条数比三相四线制（即四线制）多一根，所以五线制有较好的防雷性能，并可以更加精确地控制大负荷用电设备的运行，尤其是对于危险性更强的设备，例如加热设备、危险环境中的用电设备等，更应当使用五线制的线路。

但四线制的优点是线路条数少，安装成本更低，不需要专业的安装技术，可以更快地安装，但是由于线路条数较少，防雷性能较差，不能精确控制大负荷用电设备的运行，所以不太适用于危险性较强的设备。

三相四线制和三相五线制的区分
三相四线制和三相五线制是电力系统中常用的两种供电方式。

它们在电线数量和电流分配方面有所不同。

以下是两者的主要区别。

三相四线制
三相四线制是指电源系统中使用三相电流和四根电线传输电能
的供电方式。

这四根电线包括三根相线和一根中性线。

每根相线之
间相差120度，中性线则与这三根相线连接，用于提供返回电流的
路径。

三相四线制通常用于低压和中压电力系统，如住宅和小型商
业场所。

三相四线制的主要特点是：
- 三相平衡：三个相线上的电流均匀分布，可以提供较为稳定
的电源供应。

- 中性线：中性线可用于传送不平衡负载的电流，确保电流在
电路中的完整循环。

三相五线制
三相五线制也是使用三相电流，但在电线数量上与三相四线制有所不同。

三相五线制除了三根相线和一根中性线外，还有一根地线。

地线用于将电路与地面连接，以提供安全的接地保护。

三相五线制通常用于工业和商业领域的高压电力系统。

三相五线制的主要特点是：
- 安全接地：通过地线与地面连接，提供了电路的安全接地保护。

- 更高的电流容量：由于额外的地线，三相五线制能够提供更高的电流容量，适用于大型工业设备和负载。

总结
三相四线制和三相五线制是两种常见的供电方式，它们在电线数量和电流分配方面有所不同。

三相四线制适用于低压和中压电力系统，使用三根相线和一根中性线。

三相五线制适用于高压电力系统，使用三根相线、一根中性线和一根地线。

根据实际需求和安全要求，选择适合的供电方式对于电力系统的稳定运行至关重要。

三相四线和三相五线的区别ABC三相和中性线(N)，三相五线制指变压器出来ABC三相，中性线加变压器的PE线（接地线）。

这对于变压器中性点直接接地适用。

现在企业都使用三相五线制。

三相五线制中五线指的是：3根相线加一根地线一根零线。

一般用途最广的低压输电方式是三相四线制，采用三根相线加零线供电，零线由变压器中性点引出并接地，电压为380/220V，取任意一根相线加零线构成220V供电线路供一般家庭用,三根相线间电压为380V，一般供电机使用。

三相五线制比三相四线制多一根地线，用于安全要求较高，设备要求统一接地的场所。

三相五线制的学问就在于这两跟零线上,在比较精密电子仪器的电网中使用时,如果零线和接地线共用一根线的话,对于电路中的工作零点会有影响的,虽然理论上它们都是0电位点,如果偶尔有一个电涌脉冲冲击到工作零线,而零线和地线却没有分开,比如这种脉冲却是因为相线漏电引起的,再如有些电子电路中如果零点飘移现象严重的话那么电器外壳就可能会带电,可能会损坏电气元件的,甚至损坏电器,造成人身安全的危险.零线和地线的根本差别在于一个构成工作回路,一个起保护作用叫做保护接地,一个回电网,一个回大地,在电子电路中这两个概念是要区别开来的,在正规公司里,这两根线规定要分开接.保护接地和保护接零为什么不能同时使用保护接地用于中性点不接地的情况中，保护接零用于中性点接地的情况中中性点直接接地运行方式下应做到：①所有用电设备在正常情况下不带电的金属部分，都必须采用保护接零或保护接地；②在三相四线制的同一低压配电系统中，保护接零和保护接地不能混用，即一部分采用保护接零，而另一部分采用保护接地，但若在同一台设备上同时采用保护接零和保护接地则是允许的，因为其安全效果更好；③要求中性线必须重复接地，因为在中性线断开的情况下，接零设备外壳上都带有220V的对地电压，这是绝不允许的。

U V W 三相颜色区分标准名称：绝缘导体和裸导体的颜色标志GB 7947-87标准编号：GB 7947-87标准正文：国家标准局1987-06-09批准1988-03-01实施本标准规定了用颜色来标记绝缘导体或裸导体的一般规则，适用于安全目的以避免混淆和确保安全操作。

车间供电系统中三相四线制和三相五线制供电安全性比较1、什么是三相五线制?目前车间在三相四线制（TN-C）如下图1供电系统中，三相四线制就是工作零线(N)和保护零线(PE)不分开敷设，就是没有单独的零线和地线。

图1 三相四线制接线示意图三相四线制特点：1）由于三相负载不平衡，工作零线上有不平衡电流，对地有电压，所以与保护线所联接的电气设备金属外壳有一定的电压。

2）如果工作零线断线，则保护接零的漏电设备外壳带电。

3）如果电源的相线碰地，则设备的外壳电位升高，使中性线上的危险电位蔓延。

4）TN-C系统干线上使用漏电保护器时，工作零线后面的所有重复接地必须拆除，否则漏电开关合不上；而且，工作零线在任何情况下都不得断线。

所以，实用中工作零线只能让漏电保护器的上侧有重复接地。

5）TN-C方式供电系统只适用于三相负载基本平衡情况。

而把零线的两个作用分开，即一根线做工作零线(N)，另外用一根线专做保护零线(PE)，这样的供电结线方式称为三相五线制供电方式。

三相五线制包括三根相线、一根工作零线、一根保护零线。

三相五线制的接线方式如下图2所示。

图2三相五线制接线示意图该接线的特点是:工作零线N与保护零线PE 除在变压器中性点共同接地外，两线不再有任何的电气连接。

由于该种接线能用于单相负载、没有中性点引出的三相负载和有中性点引出的三相负载，因而得到广泛的应用。

在三相负载不完全平衡的运行情况下，工作零线N是有电流通过且是带电的，而保护零线PE 不带电，因而该供电方式的接地系统完全具备安全和可靠的基准电位。

2、三相五线制与三相四线制的比较(1) 国际电工委员会(IEC)对供电系统作了统一规定称为TN-C、TN-S 系统。

TN-C 方式供电系统是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE 表示，即常用的三相四线制供电方式，车间现在使用供电系统。

TN-S 式供电系统是把工作零线N 和专用保护线PE 严格分开的供电系统，称作TN-S 供电系统，即常用的三相五线制供电方式。

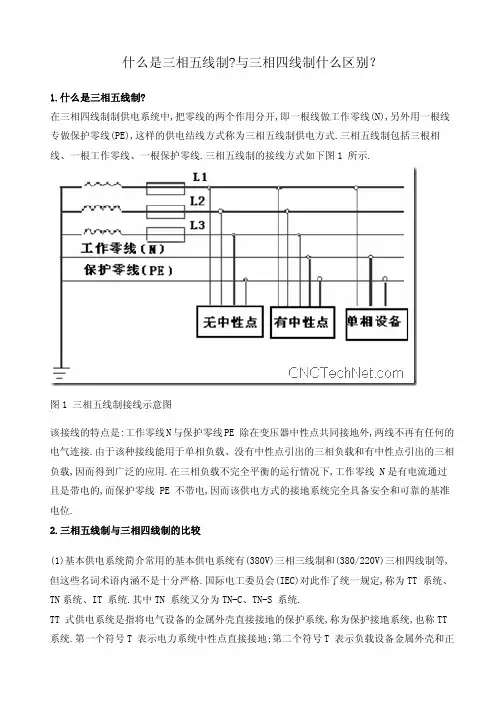

什么是三相五线制?与三相四线制什么区别？1.什么是三相五线制?在三相四线制制供电系统中,把零线的两个作用分开,即一根线做工作零线(N),另外用一根线专做保护零线(PE),这样的供电结线方式称为三相五线制供电方式.三相五线制包括三根相线、一根工作零线、一根保护零线.三相五线制的接线方式如下图1 所示.图1 三相五线制接线示意图该接线的特点是:工作零线N与保护零线PE 除在变压器中性点共同接地外,两线不再有任何的电气连接.由于该种接线能用于单相负载、没有中性点引出的三相负载和有中性点引出的三相负载,因而得到广泛的应用.在三相负载不完全平衡的运行情况下,工作零线 N是有电流通过且是带电的,而保护零线 PE 不带电,因而该供电方式的接地系统完全具备安全和可靠的基准电位.2.三相五线制与三相四线制的比较(1)基本供电系统简介常用的基本供电系统有(380V)三相三线制和(380/220V)三相四线制等,但这些名词术语内涵不是十分严格.国际电工委员会(IEC)对此作了统一规定,称为TT 系统、TN系统、IT 系统.其中TN 系统又分为TN-C、TN-S 系统.TT 式供电系统是指将电气设备的金属外壳直接接地的保护系统,称为保护接地系统,也称TT 系统.第一个符号T 表示电力系统中性点直接接地;第二个符号T 表示负载设备金属外壳和正常不带电的金属部分与大地直接联接,而与系统如何接地无关.在TT 系统中负载的所有接地均称为保护接地。

TN 方式供电系统是将电气设备的金属外壳和正常不带电的金属部分与工作零线相接的保护系统,称作接零保护系统,用 TN 表示.TN-C 方式供电系统是用工作零线兼作接零保护线,可以称作保护中性线,可用NPE 表示,即常用的三相四线制供电方式.TN-S 式供电系统是把工作零线N 和专用保护线PE 严格分开的供电系统,称作TN-S 供电系统,即常用的三相五线制供电方式.IT 方式供电系统,其中I 表示电源侧没有工作接地,或经过高阻抗接地.第二个字母T表示负载侧电气设备进行接地保护.IT 方式供电系统在供电距离不是很长时,供电的可靠性高、安全性好.一般用于不允许停电的场所,或者是要求严格地连续供电的地方,例如连续生产装置、大医院的手术室、地下矿井等处.(2)三相四线制(TN-C)与三相五线制(TN-S)系统的比较在三相四线制供电方式中,由于三相负载不平衡时和低压电网的零线过长且阻抗过大时,零线将有零序电流通过,过长的低压电网,由于环境恶化、导线老化、受潮等因素,导线的漏电电流通过零线形成闭合回路,致使零线也带一定的电位,这对安全运行十分不利.在零线断线的特殊情况下,断线以后的单相设备和所有保护接零的设备产生危险的电压,这是不允许的.采用三相五线制供电方式,用电设备上所连接的工作零线 N 和保护零线 PE 是分别敷设的,工作零线上的电位不能传递到用电设备的外壳上,这样就能有效隔离了三相四线制供电方式所造成的危险电压,使用电设备外壳上电位始终处在"地"电位,从而消除了设备产生危险电压的隐患.发电机中,三组感应线圈的公共端作为供电系统的参考零点,引出线称为中线(在单相供电中称为零线);另一端与中线之间有额定的电压差,称为相线(单相供电中称为火线).一般情况下,中线是以大地作为导体,故其对地电压应为零,称为零线.因此相线对地必然形成一定的电压差,可以形成电流回路,称其为火线.正常供电回路由相线(火线)和中线(零线)形成.地线是仪器设备的外壳或屏蔽系统就近与大地连接的导线,其对地电阻小于4 欧姆;它不参与供电回路,主要是保护操作人员人身安全或抗干扰用的.很多情况下,中线和大地的连接问题会导致用电端中线对地电压大于零,因此三相五线制种将中线和地线分开对消除安全隐患具有重要意义.在三相四线制供电方式中,主要采用 TN-C 系统供电系统,对于单相回路存在较大的安全缺陷.单相二线供电方式,最大缺陷是在发生电器外壳碰相线时,直接将 220V 相电压施加给此时正巧触摸到的人,从而发生触电事故.但如果把接外壳的保护线 PE 和中性线 N 并联合用一根,实际上这也是极不安全的.建筑物的配电线路由于接头松脱、导线断线等故障,很可能造成图 2 所示A点处开路,此时当其中一台设备开关接通后,在 A点后面所有中性线上,将出现相电压,这个高电压又被设备接地引至所有插入插座的用电设备外壳上,而且其后的设备即使并未开启,外壳上也有 220V 电压,这是十分危险的.图2 TN-C系统单相回路断零示意图如果采用三相五线制的TN-S 供电系统,则不会出现这种情况.如图3 所示,只有当保护线断开,而且又有一台设备发生相线碰外壳,两故障同时出现时,才会出现与前述二线制中类似情况的事故.从而也极大地降低了事故出现的可能性.图3 TN-S系统单相回路示意图3.三相五线制在民用建筑电气设计中的应用(1)三相五线制供电的应用范围凡是采用保护接零的低压供电系统,均是三相五线制供电的应用范围.国家有关部门规定:凡是新建、扩建、企事业、商业、居民住宅、智能建筑、基建施工现场及临时线路,一律实行三相五线制供电方式,做到保护零线和工作零线单独敷设.对现有企业应逐步将三相四线制改为三相五线制供电,具体办法应按三相五线制敷设要求的规定实施.根据JGJ/T-1992《民用建筑电气设计规范》,住宅小区设计不应采用TN-C供电系统即三相四线制供电方式,而应推广采用TN-S供电系统即三相五线制供电方式.(2)单相三线制"和"三相五线制"配电建筑电气设计中采用"单相三线制"和"三相五线制"配电.就是在过去"单相二线制"和"三相四线制"配电基础上,另增加一根专用保护线直接与接地网相连,如图1所示.即根据国际电工委员会(IEC)标准和国家标准而定的TN-S系统,从而保障了电器使用的安全.①"单相三线制"是"三相五线制"的一部分,在配电中出现了N线和PE线:一个是工作接地N线,这是构成电气回路的需要,其中有工作电流流过,在单相二线制中,工作接地N严禁装设保险等可断开点,但单相三线制中则应同相线一样装设保护元器件.另一个是保护接地PE线,要求直接与接地网相联接,保护线PE与中性线N从某点分开后,就不得有任何联系,目的有两个:其一是为了使漏电电流动作保护能正确动作;其二是为了使保护线上没有电流流过,以利安全.②每个建筑物进户线处应将零线重复接地,接地电阻≤lO.③从引入处开始,接至建筑物内各个插座,中性线N和保护线PE完全分开(严禁零地混接).至于保护线PE的导线应采用与工作回路相同等级的绝缘导线,且与中性线N截面相同,敷设方式和路径也同工作回路,为便于识别,最好能采用三种颜色分开,依据规范,相线为L1黄、L2绿、L3红色;中性线N为淡兰色或黑色;保护线PE为黄绿双色.(民用建筑电气设计规范》规定"住宅建筑每户的进线开关或插座专用回路宜设置漏电电流动作保护,动作电流为30mA".④插座的接线应遵循左零(N)右相(L)上接地.如图4所示.图4 插座线路示意图。

三相四线制和三相五线制的比较三相四线制和三相五线制是电力系统中常见的两种供电方式。

本文将比较它们在以下几个方面的异同：电压、线路配置、用途和优缺点。

1. 电压三相四线制是指电源系统中有三相电压和一个中性线。

常见的三相电压为400V。

中性线用于将不平衡的负载接地，以确保系统的安全运行。

三相五线制则在三相四线制的基础上添加了一个地线。

这样可以更好地保证系统的接地和运行的稳定性。

2. 线路配置在三相四线制中，三相电源由三根相线提供，分别为A、B、C相。

中性线连接到系统的中枢点，并且对称分布。

在三相五线制中，除了三根相线和中性线外，还有一个地线。

地线用于将系统和地面连接，以保护人身安全和设备的正常运行。

3. 用途三相四线制常用于低压配电网，如住宅和商业建筑。

它可以有效地满足大部分家庭和商业设备的用电需求。

三相五线制通常用于工业和大型商业用电。

由于地线的引入，它可以提供更高的安全性和可靠性，并能够适应对电力质量要求更高的场景。

4. 优缺点三相四线制的优点是线路简单，成本相对较低。

但它的缺点是对负载不平衡不敏感，可能会导致系统的电流不平衡和功率损耗。

三相五线制相比于三相四线制，具有更高的可靠性和安全性。

它可以更好地应对各种负载条件下的电流不平衡，减少设备的损坏风险。

然而，由于增加了一根地线，相对于三相四线制来说，它的成本可能会略高。

综上所述，三相四线制和三相五线制在电压、线路配置、用途和优缺点上存在差异。

根据具体的应用场景和电力需求，我们可以选择适合的供电方式。

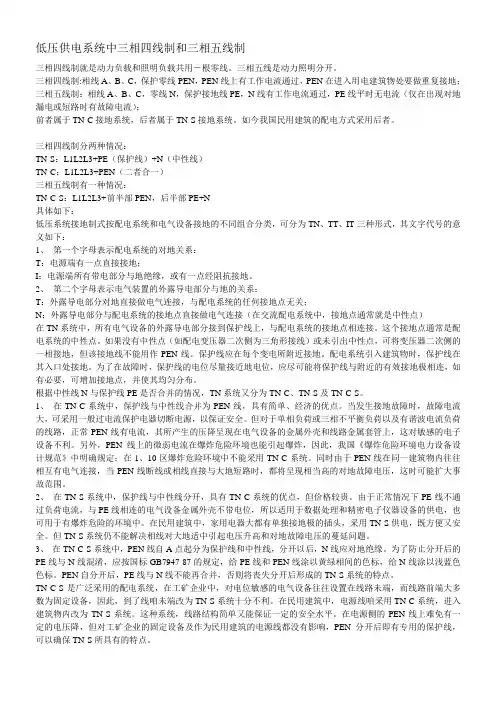

低压供电系统中三相四线制和三相五线制三相四线制就是动力负载和照明负载共用－根零线。

三相五线是动力照明分开。

三相四线制:相线A、B、C，保护零线PEN，PEN线上有工作电流通过，PEN在进入用电建筑物处要做重复接地；三相五线制：相线A、B、C，零线N，保护接地线PE，N线有工作电流通过，PE线平时无电流（仅在出现对地漏电或短路时有故障电流）；前者属于TN-C接地系统，后者属于TN-S接地系统。

如今我国民用建筑的配电方式采用后者。

三相四线制分两种情况：TN-S：L1L2L3+PE（保护线）+N（中性线）TN-C：L1L2L3+PEN（二者合一）三相五线制有一种情况：TN-C-S：L1L2L3+前半部PEN，后半部PE+N具体如下：低压系统接地制式按配电系统和电气设备接地的不同组合分类，可分为TN、TT、IT三种形式，其文字代号的意义如下：1、第一个字母表示配电系统的对地关系：T：电源端有一点直接接地；I：电源端所有带电部分与地绝缘，或有一点经阻抗接地。

2、第二个字母表示电气装置的外露导电部分与地的关系：T：外露导电部分对地直接做电气连接，与配电系统的任何接地点无关；N：外露导电部分与配电系统的接地点直接做电气连接（在交流配电系统中，接地点通常就是中性点）在TN系统中，所有电气设备的外露导电部分接到保护线上，与配电系统的接地点相连接。

这个接地点通常是配电系统的中性点。

如果没有中性点（如配电变压器二次侧为三角形接线）或未引出中性点，可将变压器二次侧的一相接地，但该接地线不能用作PEN线。

保护线应在每个变电所附近接地。

配电系统引入建筑物时，保护线在其入口处接地。

为了在故障时，保护线的电位尽量接近地电位，应尽可能将保护线与附近的有效接地极相连，如有必要，可增加接地点，并使其均匀分布。

根据中性线N与保护线PE是否合并的情况，TN系统又分为TN-C、TN-S及TN-C-S。

1、在TN-C系统中，保护线与中性线合并为PEN线，具有简单、经济的优点。

什么是三相四线制、三相五线制？有什么区别？首先，要明白什么叫做线制，也即三相四线制的定义。

这个定义可以参见IEC 60364和GB 16895系列标准，标准的统一名称是“建筑物电气装置”。

注意这里所指的系列标准，是因为此标准号下有几十个标准，例如IEC 60364.1、IEC 60364.2、……、等等。

首先提到零线和地线就不得不说到；“三相四线制”和“三相五线制”.三相四线制是指ABC三相供电，外加一条零线。

三项五线制是指ABC三项供电，外加一条零线O，再加一条地线E；其实严格来讲，三相五线制的叫法是错误的，它的学名叫“TN-S”系统；T代表大地，N代表零线，S代表分开。

TN-S是一种接地方式，但是实际应用中，我们发现三项五线制这种叫法比较直观，所以一直沿用它，我们不用纠结这个叫法，大家知道一下就行；存在的即是合理的，所以我们仍然用三相五线制吧。

那么我们接下来说说这个三相五线制；一般在工厂中对应的是高压变压器的输出侧，指从变压器的出线侧有5根线。

对于这个电气系统，最明显的特征是多出来一个地线。

那么零线和多出来的地线分别是什么作用？零线是工作电源线，即零线是允许有电流的，有电流的话就有电势,就是电压。

地线是非工作电源，是起到保护作用的，保护人员和设备，所有设备的金属外壳都接到地线上了，操作人员会直接接触到，所以不应该有持续的电流，只允许有非常微弱的感应电流。

大家看上图可看到，零线和地线最终连到了一起，所以用表测是接通的，那么为什么不能混用呢？其根本原因就是虽然最终都汇到一起，但是一个是有电流的，另一个是没有电流的。

我给大家举个例子。

假设工厂有一个变压器，四套设备，设备供电如上图。

（工厂实际的供电系统远比上图更加复杂，混乱）其中1#2#设备是按照规范安装接线使用，3号把应该接到零线上的电源线接到地线上，4号则接线正常，但把零线地线接到一起了，那么会有什么问题？1#2#连接正常所以，零线有电流，地线只有一些感应电流，非常弱小，几乎检测不到；但是3#4#接错了，所以3#4#的地线有电流，它的电流应该是3#设备的零线电流加上4#设备的一部分零线电流，而这些电流也会污染1#2#的地线，也就导致这一支路的地线带电流了。

什么是三相五线制?与三相四线制什么区别？时间:2009-10-01来源:本站整理作者:电工之家1.什么是三相五线制?在三相四线制制供电系统中,把零线的两个作用分开,即一根线做工作零线(N),另外用一根线专做保护零线(PE),这样的供电结线方式称为三相五线制供电方式.三相五线制包括三根相线、一根工作零线、一根保护零线.三相五线制的接线方式如下图1 所示.图1 三相五线制接线示意图该接线的特点是:工作零线N与保护零线PE 除在变压器中性点共同接地外,两线不再有任何的电气连接.由于该种接线能用于单相负载、没有中性点引出的三相负载和有中性点引出的三相负载,因而得到广泛的应用.在三相负载不完全平衡的运行情况下,工作零线 N是有电流通过且是带电的,而保护零线 PE 不带电,因而该供电方式的接地系统完全具备安全和可靠的基准电位.2.三相五线制与三相四线制的比较(1)基本供电系统简介常用的基本供电系统有(380V)三相三线制和(380/220V)三相四线制等,但这些名词术语内涵不是十分严格.国际电工委员会(IEC)对此作了统一规定,称为TT 系统、TN系统、IT 系统.其中TN 系统又分为TN-C、TN-S 系统.TT 式供电系统是指将电气设备的金属外壳直接接地的保护系统,称为保护接地系统,也称TT 系统.第一个符号T 表示电力系统中性点直接接地;第二个符号T 表示负载设备金属外壳和正常不带电的金属部分与大地直接联接,而与系统如何接地无关.在TT 系统中负载的所有接地均称为保护接地。

TN 方式供电系统是将电气设备的金属外壳和正常不带电的金属部分与工作零线相接的保护系统,称作接零保护系统,用 TN 表示.TN-C 方式供电系统是用工作零线兼作接零保护线,可以称作保护中性线,可用NPE 表示,即常用的三相四线制供电方式.TN-S 式供电系统是把工作零线N 和专用保护线PE 严格分开的供电系统,称作TN-S 供电系统,即常用的三相五线制供电方式.IT 方式供电系统,其中I 表示电源侧没有工作接地,或经过高阻抗接地.第二个字母T表示负载侧电气设备进行接地保护.IT 方式供电系统在供电距离不是很长时,供电的可靠性高、安全性好.一般用于不允许停电的场所,或者是要求严格地连续供电的地方,例如连续生产装置、大医院的手术室、地下矿井等处. (2)三相四线制(TN-C)与三相五线制(TN-S)系统的比较在三相四线制供电方式中,由于三相负载不平衡时和低压电网的零线过长且阻抗过大时,零线将有零序电流通过,过长的低压电网,由于环境恶化、导线老化、受潮等因素,导线的漏电电流通过零线形成闭合回路,致使零线也带一定的电位,这对安全运行十分不利.在零线断线的特殊情况下,断线以后的单相设备和所有保护接零的设备产生危险的电压,这是不允许的.采用三相五线制供电方式,用电设备上所连接的工作零线 N 和保护零线 PE 是分别敷设的,工作零线上的电位不能传递到用电设备的外壳上,这样就能有效隔离了三相四线制供电方式所造成的危险电压,使用电设备外壳上电位始终处在"地"电位,从而消除了设备产生危险电压的隐患.发电机中,三组感应线圈的公共端作为供电系统的参考零点,引出线称为中线(在单相供电中称为零线);另一端与中线之间有额定的电压差,称为相线(单相供电中称为火线).一般情况下,中线是以大地作为导体,故其对地电压应为零,称为零线.因此相线对地必然形成一定的电压差,可以形成电流回路,称其为火线.正常供电回路由相线(火线)和中线(零线)形成.地线是仪器设备的外壳或屏蔽系统就近与大地连接的导线,其对地电阻小于4 欧姆;它不参与供电回路,主要是保护操作人员人身安全或抗干扰用的.很多情况下,中线和大地的连接问题会导致用电端中线对地电压大于零,因此三相五线制种将中线和地线分开对消除安全隐患具有重要意义. 在三相四线制供电方式中,主要采用 TN-C 系统供电系统,对于单相回路存在较大的安全缺陷.单相二线供电方式,最大缺陷是在发生电器外壳碰相线时,直接将220V 相电压施加给此时正巧触摸到的人,从而发生触电事故.但如果把接外壳的保护线 PE 和中性线 N 并联合用一根,实际上这也是极不安全的.建筑物的配电线路由于接头松脱、导线断线等故障,很可能造成图 2 所示A点处开路,此时当其中一台设备开关接通后,在 A点后面所有中性线上,将出现相电压,这个高电压又被设备接地引至所有插入插座的用电设备外壳上,而且其后的设备即使并未开启,外壳上也有 220V 电压,这是十分危险的.图2 TN-C系统单相回路断零示意图如果采用三相五线制的TN-S 供电系统,则不会出现这种情况.如图3 所示,只有当保护线断开,而且又有一台设备发生相线碰外壳,两故障同时出现时,才会出现与前述二线制中类似情况的事故.从而也极并联电容器成套装置适用于工频输配电系统中，用以提高功率因数，调整电网电压，降低线路损耗，充分发挥设备效率，改善供电质量电机是感性负载，它需吸纳电网的有功及无功电流运行的，电力电容器并接在三相电源终端是产生无功电流的，这个无功电流补偿提供给感性负载耗用，减少电网输送，使电网线损耗降低，并可提高终端线路电压，也可以提高变压器的效率。

车间供电系统中三相四线制和三相五线制供电安全性比较车间供电系统在工业生产中起着至关重要的作用，为保障供电的安全性，选择适当的供电制度显得尤为重要。

目前车间供电系统中较为常见的是三相四线制和三相五线制两种供电系统。

本文将对这两种供电系统的安全性进行比较，并分析其优缺点。

1. 三相四线制供电系统三相四线制是指在供电系统中使用三相交流电，并利用一根中性线作为零线来完成电路的闭合。

该制度是目前较为常见的供电系统，其安全性主要表现在以下几个方面：首先，三相四线制供电系统具备短路保护功能。

当车间供电系统中出现短路故障时，系统能够迅速检测到短路并切断电源，防止电流过大引发火灾等安全事故。

其次，三相四线制供电系统能够减少电流的不平衡问题。

由于车间内的负载分布不均匀，可能导致电流在三相线中的分布不均衡，此时三相四线制能够通过中性线来平衡电流，减少对电气设备的损害。

再次，三相四线制供电系统利用中性线引导回路电流，有效降低了电流对地的影响。

这样一来，即使发生电流泄露，也能够迅速地检测到并切断电源，保护工作人员的人身安全。

不过，三相四线制供电系统也存在一些缺点。

例如，三相四线制无法提供可靠的零线，当电流不平衡较大时，可能会导致杂散电流引发电器设备的损坏。

2. 三相五线制供电系统三相五线制是在三相四线制的基础上增加了一个地线，用于引导回路中的故障电流，进一步提高供电的安全性。

相对于三相四线制，三相五线制在安全性方面的优势主要表现在以下几个方面：首先，三相五线制供电系统能够更好地保护人身安全。

由于增加了地线，当车间供电系统出现漏电时，故障电流能够通过地线流失至地面，防止触电事故的发生。

其次，通过增加地线，三相五线制供电系统能够降低电气设备受到雷击和电磁干扰的风险。

地线作为引导故障电流的路径，能够将由雷击和电磁波等产生的干扰电流导入地面，减少对设备的损害。

再次，三相五线制在故障检测方面具备更高的精准度。

通过监测地线中的电流变化，能够准确地判断供电系统是否存在漏电等故障，并及时采取措施进行修复。

低压供电系统中三相四线制和三相五线制三相四线制就是动力负载和照明负载共用－根零线。

三相五线是动力照明分开。

三相四线制:相线A、B、C，保护零线PEN，PEN线上有工作电流通过，PEN在进入用电建筑物处要做重复接地；三相五线制：相线A、B、C，零线N，保护接地线PE，N线有工作电流通过，PE线平时无电流（仅在出现对地漏电或短路时有故障电流）；前者属于TN-C接地系统，后者属于TN-S接地系统。

如今我国民用建筑的配电方式采用后者。

三相四线制分两种情况：TN-S：L1L2L3+PE（保护线）+N（中性线）TN-C：L1L2L3+PEN（二者合一）三相五线制有一种情况：TN-C-S：L1L2L3+前半部PEN，后半部PE+N具体如下：低压系统接地制式按配电系统和电气设备接地的不同组合分类，可分为TN、TT、IT三种形式，其文字代号的意义如下：1、第一个字母表示配电系统的对地关系：T：电源端有一点直接接地；I：电源端所有带电部分与地绝缘，或有一点经阻抗接地。

2、第二个字母表示电气装置的外露导电部分与地的关系：T：外露导电部分对地直接做电气连接，与配电系统的任何接地点无关；N：外露导电部分与配电系统的接地点直接做电气连接（在交流配电系统中，接地点通常就是中性点）在TN系统中，所有电气设备的外露导电部分接到保护线上，与配电系统的接地点相连接。

这个接地点通常是配电系统的中性点。

如果没有中性点（如配电变压器二次侧为三角形接线）或未引出中性点，可将变压器二次侧的一相接地，但该接地线不能用作PEN线。

保护线应在每个变电所附近接地。

配电系统引入建筑物时，保护线在其入口处接地。

为了在故障时，保护线的电位尽量接近地电位，应尽可能将保护线与附近的有效接地极相连，如有必要，可增加接地点，并使其均匀分布。

根据中性线N与保护线PE是否合并的情况，TN系统又分为TN-C、TN-S及TN-C-S。

1、在TN-C系统中，保护线与中性线合并为PEN线，具有简单、经济的优点。

电工知识：单相三线，三相四线，三相五线区别在哪里？单相就是220V电压三相就是380V电压单相双线----------1根火线1根零线单相三线----------1根火线1根零线 1根地线三相四线----------3根相线1根零线三相五线----------3根相线1根零线 1根地线再通俗点:三相就是三跟线每一根都是220V电压单相就是只有一根220V电压。

三相就是工厂电路也可称工程电路，它根据场合需要有3线，4线和5线几种方式：三线----------3根火线（没有零线N和接地线PE）四线----------3根火线 1根零线N（TN-C系统）五线----------3根火线 1根零线N 1根接地线PE（TN-S系统）TN方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN表示。

它的特点如下。

（1）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT系统的5.3倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。

（2）TN系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比TT系统优点多。

TN方式供电系统中，根据其保护零线是否与工作零线分开而划分为TN-C和TN-S等两种。

（3）TN-C方式供电系统它是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE表示（4）TN-S方式供电系统它是把工作零线N和专用保护线PE严格分开的供电系统，称作TN-S供电系统，TN-S供电系统的特点如下。

1）系统正常运行时，专用保护线上不有电流，只是工作零线上有不平衡电流。

PE线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE上，安全可靠。

2）工作零线只用作单相照明负载回路。

3）专用保护线PE不许断线，也不许进入漏电开关。

4）干线上使用漏电保护器，工作零线不得有重复接地，而PE线有重复接地，但是不经过漏电保护器，所以TN-S系统供电干线上也可以安装漏电保护器。
