最新过程控制系统考试试题汇总

过控试题及答案一、单选题（每题2分，共10分）1. 以下哪个选项不是过程控制的组成部分？A. 传感器B. 执行器C. 显示器D. 变压器答案：D2. PID控制器中的“P”代表什么？A. 比例B. 积分C. 微分D. 反馈答案：A3. 在过程控制系统中，哪一个参数是用来衡量系统响应速度的？A. 延迟时间B. 稳态误差C. 振荡频率D. 响应时间答案：D4. 过程控制中，开环控制和闭环控制的主要区别是什么？A. 开环控制没有反馈B. 闭环控制没有传感器C. 开环控制没有执行器D. 闭环控制没有控制器答案：A5. 在过程控制中，哪个术语用来描述系统输出与期望输出之间的差异？A. 误差B. 偏差C. 反馈D. 调节答案：A二、多选题（每题3分，共15分）1. 过程控制系统中常见的干扰类型包括哪些？A. 温度变化B. 压力变化C. 人为操作D. 电磁干扰答案：A、B、D2. 以下哪些因素会影响过程控制系统的稳定性？A. 控制器增益B. 系统延迟C. 传感器精度D. 执行器响应时间答案：A、B、D3. 过程控制系统中，调节器的调节规律包括哪些？A. 比例B. 积分C. 微分D. 非线性答案：A、B、C4. 下列哪些设备是过程控制系统中常用的传感器？A. 温度传感器B. 压力传感器C. 流量传感器D. 位移传感器答案：A、B、C、D5. 在过程控制系统设计中，哪些是设计者需要考虑的因素？A. 控制精度B. 系统成本C. 操作简便性D. 系统安全性答案：A、B、C、D三、判断题（每题1分，共5分）1. 过程控制系统中的控制器总是需要反馈信号。

（对/错）答案：错2. PID调节器可以同时调节比例、积分和微分三个参数。

（对/错）答案：对3. 过程控制系统中的开环控制比闭环控制更稳定。

（对/错）答案：错4. 过程控制系统的延迟时间越短，系统响应越快。

（对/错）答案：对5. 过程控制系统中的传感器和执行器可以互换使用。

过程控制系统试卷及答案一、选择题（每题3分，共30分）1. 以下哪个不是过程控制系统的基本组成部分？A. 控制器B. 被控对象C. 执行机构D. 操作系统答案：D2. 以下哪种控制方式属于闭环控制？A. 开环控制B. 串级控制C. 比例控制D. 反馈控制答案：D3. 在PID控制器中，以下哪个参数主要影响系统的稳定性？A. 比例系数B. 积分系数C. 微分系数D. 比例系数和积分系数答案：C4. 以下哪个过程控制系统中，被控变量是流量？A. 液位控制系统B. 温度控制系统C. 压力控制系统D. 流量控制系统答案：D5. 以下哪个控制策略主要用于抑制高频干扰？A. 比例控制B. 积分控制C. 微分控制D. 比例-积分-微分控制答案：C6. 在过程控制系统中，以下哪个环节不属于控制回路？A. 控制器B. 执行机构C. 传感器D. 被控对象7. 以下哪种控制方式属于非线性控制？A. 比例控制B. 串级控制C. 模糊控制D. 反馈控制答案：C8. 在过程控制系统中，以下哪个环节的作用是进行信号转换和放大？A. 控制器B. 执行机构C. 传感器D. 被控对象答案：C9. 以下哪种控制方式适用于大滞后系统？A. 比例控制B. 积分控制C. 微分控制D. 比例-积分-微分控制10. 在过程控制系统中，以下哪个参数表示系统的快速性？A. 调整时间B. 超调量C. 稳态误差D. 稳定性答案：A二、填空题（每题3分，共30分）11. 过程控制系统的基本组成部分有控制器、被控对象、执行机构和________。

答案：传感器12. 在PID控制器中，比例系数、积分系数和________系数共同调节系统的性能。

答案：微分13. 串级控制系统由主控制器、副控制器和________组成。

答案：副被控对象14. 在过程控制系统中，________的作用是将被控对象的输出信号转换为控制器所能接收的信号。

答案：传感器15. 模糊控制器主要由模糊化、________和反模糊化三个环节组成。

过程控制知识考试题库一、选择题1. 过程控制的基本原理是什么？A. 开环控制B. 闭环控制C. 线性控制D. 非线性控制2. 以下哪个不是过程控制系统的组成部分？A. 传感器B. 执行器C. 显示器D. 电源3. PID控制器中的I代表什么？A. 比例（Proportional）B. 积分（Integral）C. 微分（Derivative）D. 增益（Gain）4. 过程控制中，什么是反馈？A. 系统输出的信号B. 系统输入的信号C. 系统内部的信号D. 系统外部的信号5. 以下哪个是过程控制系统的典型应用？A. 温度控制B. 压力控制C. 流量控制D. 所有以上选项二、填空题6. 过程控制中，______ 用于测量过程变量。

7. 过程控制系统的目的是维持过程变量在______ 附近。

8. PID控制器的输出信号是比例项、积分项和______ 的组合。

9. 在过程控制中，______ 可以用于消除系统的稳态误差。

10. 过程控制系统的稳定性可以通过______ 判据进行判断。

三、简答题11. 简述开环控制系统与闭环控制系统的区别。

12. 解释什么是过程控制中的超调量，并说明它对系统性能的影响。

13. 描述PID控制器的工作原理，并解释各参数如何影响控制效果。

14. 什么是控制回路的死区？它在实际应用中的作用是什么？15. 举例说明过程控制系统在工业生产中的应用。

四、计算题16. 假设有一个简单的PID控制系统，其比例增益Kp=2，积分时间Ti=1秒，微分时间Td=0.5秒。

如果设定值为10，实际值为8，初始时刻t=0，求在t=1秒时系统的输出值。

五、案例分析题17. 某化工厂需要控制反应器内的温度，以保证化学反应的顺利进行。

请根据以下信息设计一个合适的过程控制系统：- 温度测量范围：100°C至200°C- 允许的最大超调量：5%- 控制精度：±1°C- 反应器热容量：5000 J/°C- 环境温度：25°C- 反应器加热器功率：10 kW六、论述题18. 论述现代过程控制系统中数字控制技术的优势及其在工业自动化中的应用。

过程控制系统试卷C卷一、填空题（每空1.5分）（本题33分）1、过程控制系统一般由控制器、执行器、被控过程和测量变送等环组成。

2、过程控制系统由工程仪表和被控过程两部分组成。

3、压力检测的类型有三种，分别为：弹性式压力检测、应变式压力检测、压阻式压力检测。

4、气动执行结构主要有薄膜式和活塞式两大类。

5、根据使用的能源不同，调节阀可分为气动调节阀、电动调节阀和液动调节阀三大类。

6、过程数学模型的求取方法一般有机理建模、试验建模和混合建模。

7、积分作用的优点是可消除稳态误差(余差)，但引入积分作用会使系统稳定性下降。

8、在工业生产中常见的比值控制系统可分为单闭环比值控制、双闭环比值控制和变比值控制三种。

9、造成积分饱和现象的内因是控制器包含积分控制作用，外因是控制器长期存在偏差。

二、名词解释题（每小题5分）（本题15分）1、过程控制：指根据工业生产过程的特点，采用测量仪表、执行机构和计算机等自动化工具，应用控制理论，设计工业生产过程控制系统，实现工业生产过程自动化。

2、串级控制系统：值采用两个控制器串联工作，主控制器的输出作为副控制器的设定值，由副控制器的输入去操纵调节阀，从而对住被控变量具有更好的控制效果。

3、现场总线：是指将现场设备与工业控制单元、现场操作站等互联而成的计算机网络，具有全数字化、分散、双向传输和多分枝的特点，是工业控制网络向现场级发展的产物。

三、简答题（每小题8分）（本题32分）1、什么是PID，它有哪三个参数，各有什么作用?怎样控制？答：PID是比例-积分-微分的简称。

其三个参数及作用分别为：（1）比例参数KC，作用是加快调节，减小稳态误差。

（2）积分参数Ki，作用是减小稳态误差，提高无差度（3）微分参数Kd，作用是能遇见偏差变化趋势，产生超前控制作用，减少超调量，减少调节时间。

2、前馈与反馈的区别有哪些？答：（1）控制依据：反馈控制的本质是“基于偏差来消除偏差”，前馈控制是“基于扰动消除扰动对被控量的影响”。

《过程控制系统》复习题过程控制系统复习题一.选择题（每题2分，共10题，共20分）1.过程控制系统由几大部分组成，它们是：(C)A.传感器、变送器、执行器B.控制器、检测装置、执行机构、调节阀门C.控制器、检测装置、执行器、被控对象D.控制器、检测装置、执行器2.在简单控制系统中，接受偏差信号的环节是(B)。

A.变送器B.控制器,C.控制阀D.被控对象3.串级控制系统主、副对象的时间常数之比，T01/T02＝()为好，主、副回路恰能发挥其优越性，确保系统高质量的运行。

A.3～10B.2～8C.1～4D.1～24.过渡过程品质指标中，余差表示()。

A.新稳态值与给定值之差B.测量值与给定值之差C.调节参数与被调参数之差D.超调量与给定值之差5.PID调节器变为纯比例作用，则()。

A.积分时间置∞、微分时间置∞B.积分时间置0、微分时间置∞C.积分时间置∞，微分时间置0D.积分时间置0，微分时间置06.()在阀芯行程比较小时，流量就比较大，随着行程的增加，流量很快地达到最大。

A.快开流量特性B.线性流量特性C.抛物线流量特性D.等百分比流量特性7.闭环控制系统是根据()信号进行控制的。

A.被控量B.偏差C.扰动D.给定值8.衡量控制准确性的质量指标是()。

A.衰减比B.过渡过程时间C.最大偏差D.余差9.对象特性的实验测取常用的方法是()。

A.阶跃响应曲线法B.频率特性法C.比例积分法D．最小二乘法10.用于迅速启闭的切断阀或两位式调节阀应选择()的调节阀。

A.快开特性B．等百分比特性C．线性D.抛物线特性11.调节具有腐蚀性流体，可选用()阀。

A.单座阀B.双座阀C.蝶阀D．隔膜阀12.调节阀接受调节器发出的控制信号，把()控制在所要求的范围内，从而达到生产过程的自动控制。

A.操纵变量B.被控变量C.扰动量D.偏差13.串级调节系统主调节输出信号送给()。

A．调节阀B．副调节器C.变送器D.主对象14.在阶跃扰动作用下，过程控制系统的过渡过程出现的形式如下，()是一种稳定控制系统A.发散振荡过程B.等幅振荡过程C.衰减振荡过程D.非振荡发散过程15.串级控制系统参数整定步骤应为()。

过程控制系统试题一一、 选择题（ 10 × 3分）1、过程控制系统由几大部分组成，它们是：( c)A. 传感器、变送器、执行器B. 控制器、检测装置、执行机构、调节阀门C. 控制器、检测装置、执行器、被控对象D. 控制器、检测装置、执行器 2、在过程控制系统过渡过程的质量指标中 , ( A ) 反映控制系统稳定程度的指标 A. 超调量 B. 衰减比 C. 最大偏差 D. 振荡周期3、下面对过程的控制质量没有影响的是: ( D ) K A . 控制通道放大倍数 K B. 扰动通道放大倍数O fC. 扰动通道时间常数D. 扰动通道纯滞后时间 4、 在对象特性中，() 是静特性。

A. 放大系数 Κ B. 时间常数 T C. 滞后时间τ D. 传递函数5、 选择调节参数应尽量使调节通道的( ) A. 功率比较大 B. 放大系数适当大C. 时间常数适当小D. 滞后时间尽量小 6、 在简单控制系统中，接受偏差信号的环节是( ) 。

A . 变送器 B. 控制器 , C. 控制阀 D. 被控对象7、 下列说法正确的是 () 。

A. 微分时间越长，微分作用越弱；B. 微分时间越长，微分作用越强；C. 积分时间越长，积分时间越弱； D. 积分时间越长，积分时间越强。

8、调节阀按其使用能源不同可分为( ) 三种。

A ．电动B ．液动C ．气动D ．压动9、打开与控制阀并联的旁路阀，会使可调比 (A) 。

A. 变小B. 变大C. 不变 D. 为零 10、串级控制系统主、副对象的时间常数之比， T01/T 02 ＝ ( ) 为好，主、副回路恰能发挥其优 越性，确保系统高质量的运行。

A. 3 ～ 10B.2 ～ 8 C. 1 ～ 4 D. 1 ～ 2二、 判断题（ 10 × 2分）1、过程控制系统中，需要控制的工艺设备 ( 塔、容器、贮糟等 ) 、机器称为被控对象。

( ) 2、调节阀的结构形式的选择首先要考虑价格因素。

过程控制系统复习题一.选择题（每题2分，共10题，共20分）1.过程控制系统由几大部分组成，它们是：( C )A.传感器、变送器、执行器B.控制器、检测装置、执行机构、调节阀门C. 控制器、检测装置、执行器、被控对象D. 控制器、检测装置、执行器2. 在简单控制系统中，接受偏差信号的环节是( B )。

A .变送器 B. 控制器, C. 控制阀 D. 被控对象3. 串级控制系统主、副对象的时间常数之比，T01/T02＝( )为好，主、副回路恰能发挥其优越性，确保系统高质量的运行。

A. 3～10B. 2～8C. 1～4D. 1～24. 过渡过程品质指标中，余差表示( )。

A.新稳态值与给定值之差B.测量值与给定值之差C.调节参数与被调参数之差D.超调量与给定值之差5.PID调节器变为纯比例作用，则( )。

A. 积分时间置∞、微分时间置∞B. 积分时间置0、微分时间置∞C. 积分时间置∞，微分时间置0D. 积分时间置0，微分时间置06.( )在阀芯行程比较小时，流量就比较大，随着行程的增加，流量很快地达到最大。

A. 快开流量特性B. 线性流量特性C. 抛物线流量特性D. 等百分比流量特性7.闭环控制系统是根据( )信号进行控制的。

A.被控量B.偏差C.扰动D.给定值8.衡量控制准确性的质量指标是( )。

A.衰减比B.过渡过程时间C.最大偏差D.余差9.对象特性的实验测取常用的方法是( )。

A.阶跃响应曲线法B.频率特性法C.比例积分法D．最小二乘法10.用于迅速启闭的切断阀或两位式调节阀应选择( )的调节阀。

A.快开特性B．等百分比特性C．线性 D.抛物线特性11.调节具有腐蚀性流体，可选用( )阀。

A.单座阀B.双座阀C.蝶阀D．隔膜阀12.调节阀接受调节器发出的控制信号，把( )控制在所要求的范围内，从而达到生产过程的自动控制。

A. 操纵变量B.被控变量C. 扰动量D. 偏差13.串级调节系统主调节输出信号送给( )。

过程控制期末考试试题# 过程控制期末考试试题## 一、选择题（每题2分，共20分）1. 过程控制系统中，开环控制系统的主要缺点是什么？A. 响应速度慢B. 无法实现自动控制C. 稳定性差D. 无法进行误差补偿2. PID控制器中的I代表什么？A. 比例（Proportional）B. 积分（Integral）C. 微分（Derivative）D. 增益（Gain）3. 下列哪个不是过程控制中常用的传感器类型？A. 温度传感器B. 压力传感器C. 流量传感器D. 速度传感器4. 在过程控制中，什么是控制回路的死区？A. 控制器输出的最大范围B. 控制器输出的最小范围C. 控制器输入的无效范围D. 控制器输出的无效范围5. 什么是过程控制中的超调？A. 控制系统达到稳态时的偏差B. 控制系统在达到稳态前的最大偏差C. 控制系统在达到稳态后的偏差D. 控制系统在达到稳态后的持续偏差## 二、简答题（每题10分，共30分）1. 简述过程控制系统中前馈控制与反馈控制的区别。

2. 解释什么是PID控制器，并说明其三个组成部分的作用。

3. 描述过程控制系统中常见的几种控制策略，并简要说明其适用场景。

## 三、计算题（每题15分，共30分）1. 假设有一个简单的一阶过程控制系统，其传递函数为：\[ G(s) =\frac{K}{(1+\tau s)} \]，其中K=2，τ=0.5。

系统在单位阶跃输入下，求系统达到95%稳态值所需的时间。

2. 给定一个二阶过程控制系统，其开环传递函数为：\[ G(s) =\frac{K}{(s^2+2\zeta\omega_ns+\omega_n^2)} \]，其中K=5，ζ=0.7，ωn=10。

计算系统在单位阶跃输入下的超调量和上升时间。

## 四、案例分析题（20分）某化工企业的生产过程中，需要控制反应器内的温度。

该过程具有滞后特性，且温度变化对生产效率有显著影响。

请分析如何设计一个有效的控制策略来优化温度控制，并说明所选控制策略的优势。

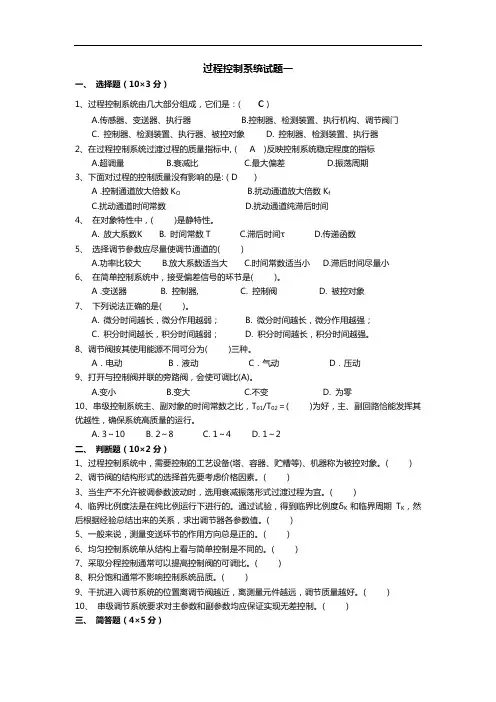

过程控制系统试题一一、选择题（10×3分）1、过程控制系统由几大部分组成，它们是：( c )A.传感器、变送器、执行器B.控制器、检测装置、执行机构、调节阀门C. 控制器、检测装置、执行器、被控对象D. 控制器、检测装置、执行器2、在过程控制系统过渡过程的质量指标中, ( A )反映控制系统稳定程度的指标A.超调量B.衰减比C.最大偏差D.振荡周期3、下面对过程的控制质量没有影响的是: ( D )A .控制通道放大倍数K O B.扰动通道放大倍数K fC.扰动通道时间常数D.扰动通道纯滞后时间4、在对象特性中，( )是静特性。

A. 放大系数ΚB. 时间常数TC.滞后时间τD.传递函数5、选择调节参数应尽量使调节通道的( )A.功率比较大B.放大系数适当大C.时间常数适当小D.滞后时间尽量小6、在简单控制系统中，接受偏差信号的环节是( )。

A .变送器 B. 控制器, C. 控制阀 D. 被控对象7、下列说法正确的是( )。

A. 微分时间越长，微分作用越弱；B. 微分时间越长，微分作用越强；C. 积分时间越长，积分时间越弱；D. 积分时间越长，积分时间越强。

8、调节阀按其使用能源不同可分为( )三种。

A．电动B．液动C．气动D．压动9、打开与控制阀并联的旁路阀，会使可调比(A)。

A.变小B.变大C.不变D. 为零10、串级控制系统主、副对象的时间常数之比，T01/T02＝( )为好，主、副回路恰能发挥其优越性，确保系统高质量的运行。

A. 3～10B. 2～8C. 1～4D. 1～2二、判断题（10×2分）1、过程控制系统中，需要控制的工艺设备(塔、容器、贮糟等)、机器称为被控对象。

( )2、调节阀的结构形式的选择首先要考虑价格因素。

( )3、当生产不允许被调参数波动时，选用衰减振荡形式过渡过程为宜。

( )4、临界比例度法是在纯比例运行下进行的。

通过试验，得到临界比例度δK和临界周期T K，然后根据经验总结出来的关系，求出调节器各参数值。

过程控制系统1、调节系统中不与调节对象方块相连接的信号是（）。

——[单选题]A 给定值B 调节参数C 干扰D 被控变量正确答案：A2、当调节器加入积分调节规律后，能够达到（）的目的。

——[单选题]A 减小系统震荡B 消除系统余差C 使系统更加稳定D 使过渡时间增加正确答案：B3、当工艺要求严格，不允许有较长时间的等幅振荡，这时不适合使用（）对调节器参数进行整定。

——[单选题]A 经验凑试法B 临界比例度法C 衰减曲线法D 反应曲线法正确答案：B4、当系统运行后，发现阀门出现大幅的剧烈振荡，这时应调整调节器参数，使其（）。

——[单选题]A 增大比例度增加积分时间B 减小比例度增加积分时间C 增大比例度减小积分时间D 减小比例度减小积分时间正确答案：D5、当系统运行不正常是，正确区分是工艺问题还是控制系统和仪表的故障问题，下面哪种不是经常使用的正确方法。

（）——[单选题]A 记录曲线的比较B 控制室与现场仪表的比较C 两个不同系统间的比较D 控制室显示仪表与就地显示仪表比较正确答案：C6、在确定调节通道时下面的哪种说法不正确（）。

——[单选题]A 调节通道的放大系数大一些好B 一般不选用主物料作调节参数C 调节通道的时间常数适当D 调节通道的纯滞后的时间影响不大正确答案：D7、判断一个控制器参数整定的好坏，是控制器的控制过程（）。

——[单选题]A 越快越好B 没有余差C 有较大衰减比D 有较好的稳定性和快速性正确答案：D8、比例度越大，对调节过程的影响是（）——[单选题]A 调节作用越弱B 调节作用越弱，过渡曲线变化快，振荡周期长，衰减比大C 调节作用越弱，过渡曲线变化缓慢，振荡周期短，衰减比大D 调节作用越弱，过渡曲线变化缓慢，振荡周期长，衰减比小正确答案：A9、积分时间越小，下列描述正确的是（）。

——[单选题]A 积分速度越小B 积分速度越大，积分作用越强，消除余差越快C 积分速度越小，积分作用越弱，消除余差越弱D 积分速度越大，积分作用越弱，消除余差越弱正确答案：B10、定值控制系统是（）固定不变的闭环控制系统。

过程控制期末试题库（适用于沈阳建筑大学自动化专业期末考试）一、填空题（本题共计10 分，包括3 小题，10 个填空，每空1 分）1．一般一个简单控制系统由（检测/变送）装置、（被控对象）、（调节）器和（执行）机构组成。

2．过程控制系统常用的参数整定方法有：（经验法）、（衰减曲线法）、（稳定边界法/临界比例度法）和（响应曲线法）。

3．在PID 调节器中，调节器的Kc越大，表示调节作用（越强），Ti 值越大，表示积分作用（减弱），Td 值越大表示微分作用（增强）。

4．常见的过程计算机控制系统分为下列几种典型形式：（操作指导控制系统）、直接数字控制系统、（监督计算机控制系统）、（集散控制系统）和现场总线控制系统。

5．在闭环控制系统中，根据设定值的不同形式，又可分为定值控制系统，随动控制系统和程序控制系统。

1）定值控制系统特点：设定值是（固定不变）；作用：保证在（扰动）作用下使被控变量始终保持在设定值上。

2）随动控制系统特点：设定值是一个（变化量）；作用：保证在各种条件下系统的输出（及时跟踪设定值变化）。

3）程序控制系统特点：设定值是一个（按一定时间程序变化的时间函数）；作用：保证在各种条件下系统的输出（按规定的程序自动变化）。

6．热电偶温度计的基本组成部分部分是（热电偶）、（测量仪表）、（连接热电偶）和（测量仪表的导线）。

7．串级控制系统能迅速克服进入（副）回路的扰动，改善（主）控制器的广义对象特性，容许（副）回路内各环节的特性在一定的范围内变动而不影响整个系统的控制品质。

8．定值控制系统是按（偏差）进行控制的，而前馈控制是按（扰动）进行控制的；前者是（闭）环控制，后者是（开）环控制。

选择题（本题共计10 分，包括5 小题，每题2分）1.由于微分调节规律有超前作用，因此调节器加入微分作用主要是用来（C）A.克服调节对象的惯性滞后（时间常数T），容量滞后τc 和纯滞后τ0.B.克服调节对象的纯滞后τ0.C.克服调节对象的惯性滞后（时间常数T），容量滞后τc.2.定值调节是一种能对（A ）进行补偿的调节系统。

过程控制系统试卷C卷一、填空题（每空1.5分）（本题33分）1、过程控制系统一般由控制器、执行器、被控过程和测量变送等环组成。

2、过程控制系统由工程仪表和被控过程两部分组成。

3、压力检测的类型有三种，分别为：弹性式压力检测、应变式压力检测、压阻式压力检测。

4、气动执行结构主要有薄膜式和活塞式两大类。

5、根据使用的能源不同，调节阀可分为气动调节阀、电动调节阀和液动调节阀三大类。

6过程数学模型的求取方法一般有机理建模、试验建模和混合建模。

7、积分作用的优点是可消除稳态误差（余差），但引入积分作用会使系统稳定性下降。

8在工业生产中常见的比值控制系统可分为单闭环比值控制、双闭环比值控制和变比值控制三种。

9、造成积分饱和现象的内因是控制器包含积分控制作用，外因是控制器长期存在偏差。

、名词解释题（每小题5分）（本题15分）1、过程控制：指根据工业生产过程的特点，采用测量仪表、执行机构和计算机等自动化工具，应用控制理论，设计工业生产过程控制系统，实现工业生产过程自动化。

2、串级控制系统：值采用两个控制器串联工作，主控制器的输出作为副控制器的设定值，由副控制器的输入去操纵调节阀，从而对住被控变量具有更好的控制效果。

3、现场总线：是指将现场设备与工业控制单元、现场操作站等互联而成的计算机网络，具有全数字化、分散、双向传输和多分枝的特点，是工业控制网络向现场级发展的产物。

三、简答题（每小题8分）（本题32分）1、什么是PID，它有哪三个参数，各有什么作用？怎样控制?答：PID是比例-积分-微分的简称。

其三个参数及作用分别为：（1）比例参数KC,作用是加快调节，减小稳态误差。

（2）积分参数Ki，作用是减小稳态误差，提高无差度（3）微分参数Kd，作用是能遇见偏差变化趋势，产生超前控制作用，减少超调量，减少调节时间。

2、前馈与反馈的区别有哪些?答：（1）控制依据：反馈控制的本质是基于偏差来消除偏差”前馈控制是基于扰动消除扰动对被控量的影响”（2）控制作用发生时间方面：反馈控制器的动作总是落后于扰动作用的发生，是一种不及时”的控制；扰动发生后，前馈控制器及时动作。

过程控制系统课程试卷一、填空题：1、2、对象数学模型是指对象的（输入输出）特性，是对象在各输入量（控制量和检测变送量）作用下，其相应输出量（被控量）变化函数关系的数学表达式。

3、获取对象数学模型的方法参方法有：（机理法）和（测试法）。

4、气动执行器由（调节）机构和（执行）机构两部分组成，常用的辅助装置有（阀门）定位器和手轮机构。

5、流通能力Ｃ的定义是：调节阀全开，阀前后压差为（0.1Mp），流体重度为（1g/m3），每（小时）所通过的流体（系）数。

6、被调介质流过阀门的（相对）流量与阀门（相对）行程之间的关系称为调节阀的流量特性；若阀前后压差保持不变时，上述关系称为（理想流量）特性，实际使用中，阀门前后的压差总是变化的，此时上述关系为（工作流量）特性。

7、动态前馈控制的设计思想是通过选择适当的（前馈）控制器，使干扰信号经过（前馈）控制器致被控量通道的动态特性完全复制对象（干扰）通道的动态特性，并使它们符号（相反）（正、反），从而实现对干扰信号进行完全补偿的目标。

8、自动调节系统常用参数整定方法（动态特性参数法），（稳定边界法），（衰减曲线法），（经验法）。

9、调节系统中调节器正、反作用的确定依据是：（保证控制系统成为负反馈）。

10、模糊控制器的设计（不依赖）被控对象的精确数学模型。

11．随着控制通道的增益K的增加，控制作用增强，克服干扰的能力最大，系统的余差减小，最大偏差减小。

12．从理论上讲，干扰通道存在纯滞后，不影响系统的控制质量。

13．建立过程对象模型的方法有机理建模和系统辨识与参数估计。

14．控制系统对检测变送环节的基本要求是准确、迅速和可靠。

15. 控制阀的选择包括结构材质的选择、口径的选择、流量特性的选择和正反作用的选择。

16．防积分饱和的措施有对控制器的输出限幅、限制控制器积分部分的输出和积分切除法。

17．如果对象扰动通道增益f K增加，扰动作用增强，系统的余差增大，最大偏差增大。

过程控制系统试题一一、选择题（10×3分）1、过程控制系统由几大部分组成，它们是：( c )A.传感器、变送器、执行器B.控制器、检测装置、执行机构、调节阀门C. 控制器、检测装置、执行器、被控对象D. 控制器、检测装置、执行器2、在过程控制系统过渡过程的质量指标中, ( A )反映控制系统稳定程度的指标A.超调量B.衰减比C.最大偏差D.振荡周期3、下面对过程的控制质量没有影响的是: ( D )A .控制通道放大倍数K O B.扰动通道放大倍数K fC.扰动通道时间常数D.扰动通道纯滞后时间4、在对象特性中，( )是静特性。

A. 放大系数ΚB. 时间常数TC.滞后时间τD.传递函数5、选择调节参数应尽量使调节通道的( )A.功率比较大B.放大系数适当大C.时间常数适当小D.滞后时间尽量小6、在简单控制系统中，接受偏差信号的环节是( )。

A .变送器 B. 控制器, C. 控制阀 D. 被控对象7、下列说法正确的是( )。

A. 微分时间越长，微分作用越弱；B. 微分时间越长，微分作用越强；C. 积分时间越长，积分时间越弱；D. 积分时间越长，积分时间越强。

8、调节阀按其使用能源不同可分为( )三种。

A．电动B．液动C．气动 D．压动9、打开与控制阀并联的旁路阀，会使可调比(A)。

A.变小B.变大C.不变D. 为零10、串级控制系统主、副对象的时间常数之比，T01/T02＝( )为好，主、副回路恰能发挥其优越性，确保系统高质量的运行。

A. 3～10B. 2～8C. 1～4D. 1～2二、判断题（10×2分）1、过程控制系统中，需要控制的工艺设备(塔、容器、贮糟等)、机器称为被控对象。

( )2、调节阀的结构形式的选择首先要考虑价格因素。

( )3、当生产不允许被调参数波动时，选用衰减振荡形式过渡过程为宜。

( )4、临界比例度法是在纯比例运行下进行的。

通过试验，得到临界比例度δK和临界周期T K，然后根据经验总结出来的关系，求出调节器各参数值。

过程控制系统考试试题汇总（预测）编辑：郭长龙河南工业大学一：填空题28分1．过程控制系统一般由控制器、执行器、被控过程、测量变送等环节组成。

2．过程控制系统由工程仪表和被控过程两部分组成。

3．过程控制仪表的测量变送环节由传感器和变送器两部分组成。

4．过程检测仪表的接线方式有两种：电流二线制四线制、电阻三线制5．工程中，常用引用误差作为判断进度等级的尺度。

6．压力检测的类型有三种，分别为：弹性式压力检测、应变式压力检测、压阻式压力检测7．调节阀按能源不同分为三类：气动调节阀、电动调节阀、液动调节阀8．电动执行机构本质上是一个位置伺服系统。

9．气动执行结构主要有薄膜式和活塞式两大类。

10. 理想流量特性有四类，分别是直线、对数、抛物线、快开。

11. 过程数学模型的求取方法有三种，分别是机理建模、试验建模、混合建模。

12．PID调节器分为模拟式和数字式两种。

13．造成积分饱和现象的内因是控制器包含积分控制作用，外因是控制器长期存在偏差。

14．自动控制系统稳定运行的必要条件是：闭环回路形成负反馈。

15．DCS的基本组成结构形式是“三点一线”。

二：名词解释20分1.过程控制：指根据工业生产过程的特点，采用测量仪表、执行机构和计算机等自动化工具，应用控制理论，设计工业生产过程控制系统，实现工业生产过程自动化。

2．积分饱和: 在积分控制范围内，积分控制输出与偏差的时间积分成正比，当控制输出达到一定限制后就不在继续上升或下降，这就是积分饱和现象。

3.串级控制系统：值采用两个控制器串联工作，主控制器的输出作为副控制器的设定值，由副控制器的输入去操纵调节阀，从而对住被控变量具有更好的控制效果。

4.比例控制系统：凡是两个或多个参数自动维持一定比例关系的过程控制系统，称为比例控制系统。

5均匀控制系统：控制量和被控量在一定范围内都缓慢而均匀的变化的系统，称为均匀控制系统。

6.超驰控制系统：指在一个控制系统中，设有两个控制器，通过高低值选择器选出能适应安全生产状态的控制信号，实现对生产过程的自动化控制。

过程控制系统试卷C卷一、填空题（每空1.5分）（本题33分）1、过程控制系统一般由控制器、执行器、被控过程和测量变送等环组成。

2、过程控制系统由工程仪表和被控过程两部分组成。

3、压力检测的类型有三种，分别为：弹性式压力检测、应变式压力检测、压阻式压力检测。

4、气动执行结构主要有薄膜式和活塞式两大类。

5、根据使用的能源不同，调节阀可分为气动调节阀、电动调节阀和液动调节阀三大类。

6、过程数学模型的求取方法一般有机理建模、试验建模和混合建模。

7、积分作用的优点是可消除稳态误差(余差)，但引入积分作用会使系统稳定性下降。

8、在工业生产中常见的比值控制系统可分为单闭环比值控制、双闭环比值控制和变比值控制三种。

9、造成积分饱和现象的内因是控制器包含积分控制作用，外因是控制器长期存在偏差。

二、名词解释题（每小题5分）（本题15分）1、过程控制：指根据工业生产过程的特点，采用测量仪表、执行机构和计算机等自动化工具，应用控制理论，设计工业生产过程控制系统，实现工业生产过程自动化。

2、串级控制系统：值采用两个控制器串联工作，主控制器的输出作为副控制器的设定值，由副控制器的输入去操纵调节阀，从而对住被控变量具有更好的控制效果。

3、现场总线：是指将现场设备与工业控制单元、现场操作站等互联而成的计算机网络，具有全数字化、分散、双向传输和多分枝的特点，是工业控制网络向现场级发展的产物。

三、简答题（每小题8分）（本题32分）1、什么是PID，它有哪三个参数，各有什么作用?怎样控制？答： PID是比例-积分-微分的简称。

其三个参数及作用分别为：（1）比例参数KC，作用是加快调节，减小稳态误差。

（2）积分参数Ki，作用是减小稳态误差，提高无差度（3）微分参数Kd，作用是能遇见偏差变化趋势，产生超前控制作用，减少超调量，减少调节时间。

2、前馈与反馈的区别有哪些？答：（1）控制依据：反馈控制的本质是“基于偏差来消除偏差”，前馈控制是“基于扰动消除扰动对被控量的影响”。

A 试题一、填空题(共 7 小题，每空 1 分，共 30 分)1．过程控制系统可以简化为调节器和广义对象两大部份，其中广义对象是_____、_____、_____和_____的组合。

2．过程控制系统按照被控变量的不同，可分为_____控制系统、 _____控制系统、 ______ 控制系统、 _____控制系统和_____控制系统；按照被控变量的多少可分为_____控制系统和_____控制系统。

3．评价过程控制系统性能优劣的指标主要包括_____、_____和_____三个方面。

4．被控过程的数学模型是反映被控过程的输出量和输入量之间的数学表达式，其中，对于参数模型，常用_____、_____、_____、_____等表示。

5. 国产调节阀的流量特性有_____特性、 _____特性和_____特性三种。

6. 单回路控制系统是一种基于_____的闭环反馈控制，前馈控制系统是一种按照_____ 进行补偿的系统，对于减少被控参数____偏差最为有效。

7. 串级控制系统中，主回路是_____系统，副回路是_____系统8. 比值控制系统的具体实现方案有_____方案和_____方案。

9. 在前馈—反馈系统中，控制系统的_____由闭环控制回路决定，对被调参数影响最显著的主要干扰由_____进行补偿。

二、简答题(共 6 题，每小题 6 分，共 36 分)1. 衡量过程控制系统性能优劣的综合性能指标中， ITAE 的含义是什么，请写出表达式，并指出其特点。

2. 什么是被控过程的静态数学模型和动态数学模型，两者之间有什么联系。

3. 控制参数的选择应当遵守哪些原则？4. 积分调节有何特点？5. 什么是不变性原理？根据下图列写不变性原理的表达式，并指出依据不变性原理设计的控制系统是何种控制系统。

6. 前馈控制系统的有何特点？三、综合分析题(第 1 题 10 分，第 2,3 题各 12 分，共 34 分)1．已知两水槽串联工作，如图所示，输入量为 Q ，流出量为 Q ，Q 。
