株质监新标楮品文2002.1统编建筑电气1：程检脸批质S验收记录((編6 () 成套配电柜、控制柜（屏、台）检验批质量验收记录（首页）和动力、照明配电箱（盘）安装_________________C工程名称：标段株洲城市主要街道夜景艺术照明工程手午、抽出式成套配电柜推拉应灵活，无卡阻碰撞现盘。

动触头与 和触头的中心线应一致，且触头接触紧密，投入时，退岀时•接 地触头先于主触头接触：接地融头后于主触头脱开。

岛压成g 配电柜必须按木规范第3丄8条的规定交接试验合格，且 应符合下列规宦：1.继电保护元器件、逻辑元件.变送器和控制用il •算机等飛体校 验合格•整组试验动作正确.整定参数符合设il •要求：进入市场投 入使川的新裕压电气设备凡经法定程序批2・和继电保护装a.按产品技术文件要求交接试验。

株质监新标2002・1统編崔筑电气工程检验批质ft 验收记录（）6・（）（）編号成套配电柜.控制柜（屏.台）检验批质量验收记录和动力.照明配电箱（盘）安装项 目 范规 序号质量验收规范的规定及检验方法施工单位自 检记录监理单位 验收记录主控 项 目6丄5低压成奁配电柜交接试验•必须符合木规范第41.5条的规定。

64.6柜、屏、台.箱.盘间线路的线间和线对地间绝缘电阻值•. :一次回路必须大于1 Mfi 馈电线路必须大于0.5MO6.1.7柜、屏、台.箱、盘间-次回路交流工频耐压试验• ：绝缘电阴值 大于10卜5时・用25OOV 兆欧表摇测Imim 应无闪交流工 1000V1-10络击穿现彖：艸绝缘电阻值在MQ 时•做，应无闪络 击穿现象.频耐压试验时间linm精品文档. 精品文档6.1.64.4精品文档. 精品文档般 项 目6.2.2柜.屏、台.箱.盘相互间或与基础型钢应用破锌螺栓连接，且 防松零件齐全。

623%"相互柜、辟.台、箱、盘安装垂直度允许偏差为1.5 •成列盘 面偏差不应大于5mma 间接缝不应大于2mm6.2.4柜、屏、台、箱、盘内检査试验应符合下列规定：1 •控制开关及 保护装g 的规格.型号符合设计要求：2•闭锁装置动作准确、可靠： 3•主开关的辅助开关切换动作与主开关动作一致：柜、屏、台.箱、 盘上的标识器件标明被控设备編号及名4.称・或操作位宜・接线 端子有編号.且清晰.工整、不易脱色。

成套配电柜、控制柜（屏台）和动力，照明配电箱（盘）与控制柜安装
分项工程质量验收记录（统表2）
电缆电线导管敷设分项工程质量验收记录DQ1.4
电线电缆敷设分项工程质量验收记录DQ1.4
电缆头制作接线与线路绝缘测试分项工程质量验收记录DQ1.4
配电箱、柜安装分项工程质量验收记录DQ1.4
灯具安装分项工程质量验收记录DQ1.4
插座开关风扇安装分项工程质量验收记录DQ1.4
建筑照明通电试运行分项工程质量验收记录DQ1.4
桥架安装分项工程质量验收记录DQ1.4
接地装置安装分项工程质量验收记录DQ1.4
防雷接地引下线敷设分项工程质量验收记录DQ1.4
接闪器安装分项工程质量验收记录DQ1.4
等电位安装分项工程质量验收记录DQ1.4。

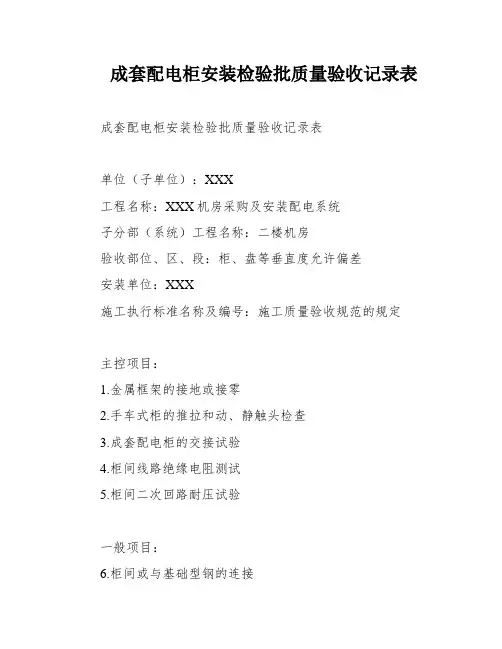

成套配电柜安装检验批质量验收记录表成套配电柜安装检验批质量验收记录表单位（子单位）：XXX工程名称：XXX机房采购及安装配电系统子分部（系统）工程名称：二楼机房验收部位、区、段：柜、盘等垂直度允许偏差安装单位：XXX施工执行标准名称及编号：施工质量验收规范的规定主控项目：1.金属框架的接地或接零2.手车式柜的推拉和动、静触头检查3.成套配电柜的交接试验4.柜间线路绝缘电阻测试5.柜间二次回路耐压试验一般项目：6.柜间或与基础型钢的连接7.柜间安装接缝、成列安装盘面偏差检查8.柜内部检查试验9.柜间配线10.柜与其面板间可动部位的配线11.基础型钢安装允许偏差允许偏差：不直度(mm/m) ≤1水平度(mm/全长) ≤5不平行度（mm/全长）≤5第6.1.1条第6.1.3条第6.1.4条第6.1.6条第6.1.7条第6.2.2条第6.2.3条第6.2.4条第6.2.5条第6.2.7条施工单位检查评定记录：1.金属框架的接地或接零：合格2.手车式柜的推拉和动、静触头检查：合格3.成套配电柜的交接试验：合格4.柜间线路绝缘电阻测试：合格5.柜间二次回路耐压试验：合格6.柜间或与基础型钢的连接：合格7.柜间安装接缝、成列安装盘面偏差检查：合格8.柜内部检查试验：合格9.柜间配线：合格10.柜与其面板间可动部位的配线：合格监理(建设)单位验收记录：合格项目经理（负责人）：文亮专业工长(施工员)：施工班组长项目专业质量检查员：年月日。

成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装工程检验批质量验收记录表GB50303－2002（Ⅱ）低压成套柜（屏、台）060401说明（Ⅱ）060401 主控项目：1、柜、屏、台、箱、盘的金属框架及基础型钢必须接地（PE）或接零（PEN）可靠；装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。

2、低压成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）应有可靠的电击保护。

柜（屏、台、箱、盘）内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜（屏、台、箱、盘）内保护导体最小截面积S P不应小于表6.1.2的规定。

3、手车、抽出式成套配电柜推拉应灵活，无卡阻碰撞现象动触头与静触头的中心线应一致，且触头接触紧密，投入时，接地触头先于主触头接触；退出时，接地触头后于主触头脱开。

4、低压成套配电柜交接试验，必须符合本规范第4.1.5条的规定。

5、柜、屏、台、箱、盘间线路的线间和线对地间绝缘电阻值，馈电线路必须大于0.5MΩ；二次回路必须大于1MΩ。

6、柜、屏、台、箱、盘间二次回路交流工频耐压试验，当绝缘电阻值大于10MΩ时，用2500V兆欧表摇测1min，应无闪络击穿现象；当绝缘电阻在1～10MΩ时，做1000ｖ交流工频耐压试验,时间1min，应无闪络击穿现象。

7、直流屏试验，应将屏内电子器件从线路上退出检测主回路线间和线对地间绝缘电阻值应大于0.5MΩ，直流屏所附蓄电池组的充、放电应符合产品技术文件要求；整流器的控制调整和输出特性试验应符合产品技术文件要求。

一般项目：1、柜、屏、台、箱、盘相互间或与基础型钢应用镀锌螺栓连接，且防松零件齐全。

2、柜、屏、台、箱、盘安装垂直度允许偏差为1.5‰，相互间接缝不应大于2mm，成列盘面偏差不应大于5mm。

3、柜、屏、台、箱、盘内检查试验应符合下列规定⑴控制开关及保护装置的规格、型号符合设计要求；⑵闭锁装置动作准确、可靠；⑶主开关的辅助开关切换动作与主开关动作一致；⑷柜、屏、台、箱、盘上的标识器件标明被控设备编号及名称，或操作位置，接线端子有编号。

配电柜、控制柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录表—(II)低压成套柜、屏、台
1. 检验批信息
项目内容
工程名称XXX工程
构件名称低压成套柜、屏、台
规格型号XXX型号
安装地点XXX地点
检验批次第1批
检验日期20XX年XX月XX日
2. 检查项目及结果
2.1 外观质量
1.开关柜表面光洁度：合格
2.开关柜构架、箱体、门板等零部件安装平整：合格
3.开关柜材料齐整完整，无残缺、凹陷等缺陷：合格
4.防护网安装牢固、整洁：合格
2.2 机电性能
1.进线柜及母排：A相 Voltage:220V、Current:20A， B相
Voltage:220V、Current:20A，C相 Voltage:220V、Current:20A：合格
2.主配电柜断路器使用：合格
3.整个配电柜的电源线路自黑色接口板进入各分支线路自白色接口板
出去：合格
2.3 保护性能
1.配电柜的接地线内阻：≤2Ω，合格
2.配电柜进出线接头压紧可靠，铜片表面清洁、光亮、接触良好，无氧
化、腐蚀等现象：合格
3.负荷开关使用情况：合格
3. 检验结果
经检验，本批次低压成套柜、屏、台的外观、机电性能和保护性能检查合格。

同时，该批次产品的生产、加工、装配、调试和出厂检验工作严格按照相关规定执行，符合有关标准要求。

4. 参考标准
1.《低压成套开关设备和控制设备通用技术条件》
2.《低压开关设备和控制设备安装及使用导则》
5. 检验员
检验员签字：XXX
6. 备注
无。
