常用空气压缩机选型参考汇总

压缩空气系统的设备选型压缩空气站的设备一般包括产生压缩空气的空气压缩机和使气源净化的辅助设备。

气源净化辅助设备分为油水分离器、贮气罐、干燥机和过滤器。

空气压缩机：用以产生压缩空气，一般由电动机带动。

其吸气口装有空气过滤器以减少进入空气压缩机的杂质。

贮气罐：用以贮存压缩空气，稳定压缩空气的压力并除去部分油分和水分。

油水分离器：用以分离并排出降温冷却的水滴、油滴、杂质等。

干燥机：用以进一步吸收或排除压缩空气中的水分和油分，使之成为干燥空气。

过滤器：用以进一步过滤压缩空气中的灰尘、杂质颗粒。

1、空气压缩机的选型首先要确定用气端所需要的工作压力，加上1-2 bar的余量，再选择空压机的压力，（该余量是考虑从空压机安装地点到实际用气端管路距离的压力损失，根据距离的长短在1-2 bar之间适当考虑压力余量）。

当管路通径的大小和转弯点的多少也是影响压力损失的因素，管路通径越大且转弯点越少，则压力损失越小；反之，则压力损失就越大。

因此，当空压机与各用气端管路之间距离太远时，应适当放大主管路的通径。

如果环境条件符合空压机的安装要求且工况允许的话，可在用气端就近安装。

根据容积流量选型：1、在选择空压机容积流量时，应先了解所有的用气设备的容积流量，把流量的总数乘以1.2（即放大20%余量）；2、新项目上根据设计院提供的流量值进行选型；3、向用气设备供应商了解用气设备的容积流量参数进行选型；4、空压机站改造可参考原来参数值结合实际用气情况进行选型；合适的选型，对用户本身和空压机设备都有益处，选型过大浪费，选型过小可能造成空压机长期处于加载状态或用气不够或压力打不上去等弊端。

2、其他设备的选择2.1 储气罐的选型储气罐容积大小是要根据空压机的容积流量、调节系统和用气设备的耗气量来决定。

当一个系统由几台空压机组成时，储气罐的容积大小是根据最大空压机的容积流量而确定的。

下面的公式可用于储气罐容积大小的确定，应按如下公式计算得出：V=QS×t×P0/(P1-P2)式中： V：储气罐总容量；QS：供气设计总容量，NM3/min；t：5~20min保持时间；P0：大气压，绝压；P1：正常操作压力，绝压；P2：最低送出压力，绝压。

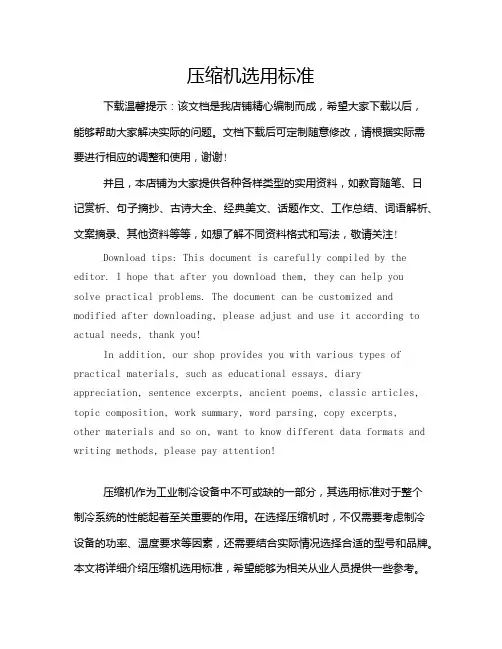

压缩机选用标准下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!压缩机作为工业制冷设备中不可或缺的一部分，其选用标准对于整个制冷系统的性能起着至关重要的作用。

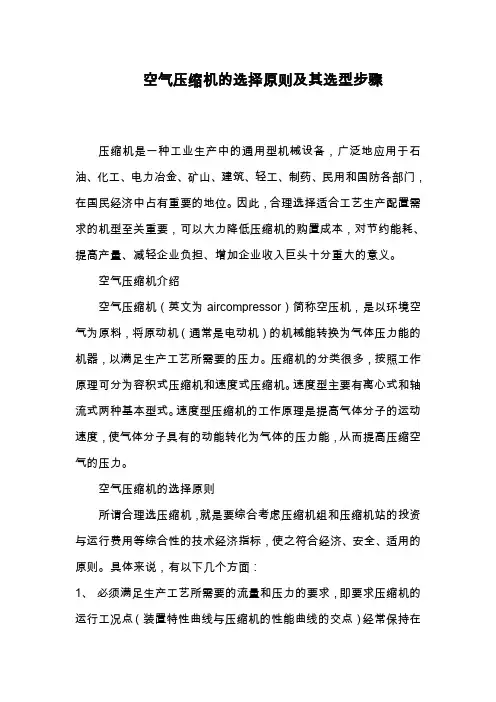

空气压缩机的选择原则及其选型步骤压缩机是一种工业生产中的通用型机械设备，广泛地应用于石油、化工、电力冶金、矿山、建筑、轻工、制药、民用和国防各部门，在国民经济中占有重要的地位。

因此，合理选择适合工艺生产配置需求的机型至关重要，可以大力降低压缩机的购置成本，对节约能耗、提高产量、减轻企业负担、增加企业收入巨头十分重大的意义。

空气压缩机介绍空气压缩机（英文为aircompressor）简称空压机，是以环境空气为原料，将原动机（通常是电动机）的机械能转换为气体压力能的机器，以满足生产工艺所需要的压力。

压缩机的分类很多，按照工作原理可分为容积式压缩机和速度式压缩机。

速度型主要有离心式和轴流式两种基本型式。

速度型压缩机的工作原理是提高气体分子的运动速度，使气体分子具有的动能转化为气体的压力能，从而提高压缩空气的压力。

空气压缩机的选择原则所谓合理选压缩机，就是要综合考虑压缩机组和压缩机站的投资与运行费用等综合性的技术经济指标，使之符合经济、安全、适用的原则。

具体来说，有以下几个方面：1、必须满足生产工艺所需要的流量和压力的要求，即要求压缩机的运行工况点（装置特性曲线与压缩机的性能曲线的交点）经常保持在高效区间运行，这样既省动力又不易损坏机件。

2、所选择的压缩机既要体积小、重量轻、造价便宜，又要具有良好的特性和较高的效率。

3、具有良好的抗喘振性能，运行平稳、寿命长。

4、结构简单，操作方便，配件易于购置。

5、所选择压缩机站，工程投资少，运行费用低。

空气压缩机的选择主要依据为启动系统的工作压力和流量。

气源的工作压力应比气动系统中的最高工作压力高20%左右，因为要考虑供气管道的沿程损失和局部损失。

如果系统中某些地方的工作压力要求较低，可以采用减压阀来供气。

空气压缩机的额定排气压力分为低压（0.7~1.0Mpa）、中压（1.0~10MPa）、高压（10~100Mpa）和超高压（100Mpa以上），可根据实际需求来选择。

数控机床车间空压机选配方案一、空气压缩机选型主要考虑的参数1、排气量确定一个新厂的压缩空气要求的传统方法是将所有用气设备的用气量（m3/min）加起来，再考虑增加一个安全、泄漏和发展系数。

这里以十台数控机床清理铁屑及转台刀架用为例，假设每一台数控机床配备一把气枪。

由于只是用于清理，所以根据经验每一台机床需要的排气量大概在min.因此十台的用气量大概为2 m3/min.考虑到增加一个安全、泄露的关系该系统用气选择在 m3/min的排气量。

2、排气压力选购空压机时，首先要确定用气端所需要的工作压力，加上 MPa的余量，再选择空压机的压力，（该余量是考虑从空压机安装地点到实际用气端管路距离的压力损失，根据距离的长短在 MPa之间适当考虑压力余量）。

当然，管路通径的大小和转弯点的多少也是影响压力损失的因素，管路通径越大且转弯点越少，则压力损失越小；反之，则压力损失就越大。

因此，当空压机与各用气端管路之间距离太远时，应适当放大主管路的通径。

如果环境条件符合空压机的安装要求且工况允许的话，可在用气端就近安装。

根据数控机床的用气要求压力通常在左右。

根据具体的车间的安装要求可以考虑的压力余量。

因此该系统的排气压力选择在。

3、供电容量在确定供电容量前，首先了解一下功率与工作压力、排流量三者之间的关系；在功率不变的情况下，当转速发生变化时，容积流量和工作压力也相应发生变化例如：一台22KW的空压机，在制造时确定工作压力为7bar，根据压缩机主机技术曲线计算转速，排气量为 m3/min；当确定工作压力为8bar时，转速必须降低（否则驱动电机会超负荷），这时，排气量为 m3/min；因为，转速降低了，排气也相应减少了，依此类推。

功率的选型是在满足工作压力和容积流量的条件下，供电容量能满足所匹配驱动电机的使用功率即可。

4、压缩空气的品质要求根据不同的用途，对压缩气体的要求也会有相应的品质要求。

常用的净化设备是：储气罐、干燥器（冷冻式和吸附式）、过滤器等三种。

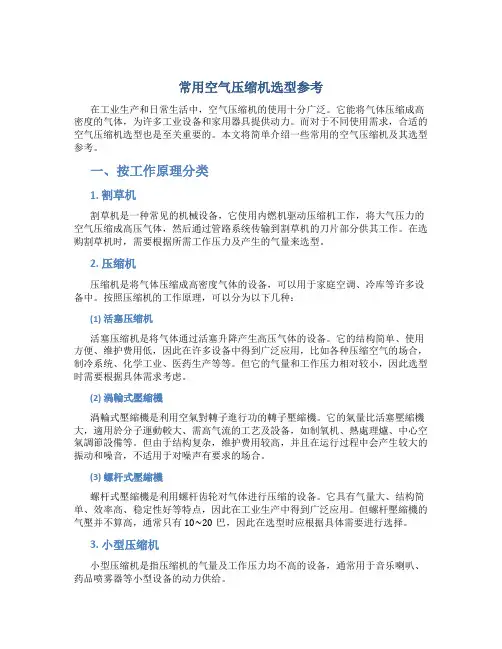

常用空气压缩机选型参考在工业生产和日常生活中，空气压缩机的使用十分广泛。

它能将气体压缩成高密度的气体，为许多工业设备和家用器具提供动力。

而对于不同使用需求，合适的空气压缩机选型也是至关重要的。

本文将简单介绍一些常用的空气压缩机及其选型参考。

一、按工作原理分类1. 割草机割草机是一种常见的机械设备，它使用内燃机驱动压缩机工作，将大气压力的空气压缩成高压气体，然后通过管路系统传输到割草机的刀片部分供其工作。

在选购割草机时，需要根据所需工作压力及产生的气量来选型。

2. 压缩机压缩机是将气体压缩成高密度气体的设备，可以用于家庭空调、冷库等许多设备中。

按照压缩机的工作原理，可以分为以下几种：(1) 活塞压缩机活塞压缩机是将气体通过活塞升降产生高压气体的设备。

它的结构简单、使用方便、维护费用低，因此在许多设备中得到广泛应用，比如各种压缩空气的场合，制冷系统、化学工业、医药生产等等。

但它的气量和工作压力相对较小，因此选型时需要根据具体需求考虑。

(2) 渦輪式壓縮機渦輪式壓縮機是利用空氣對轉子進行功的轉子壓縮機。

它的氣量比活塞壓縮機大，適用於分子運動較大、需高气流的工艺及設备，如制氧机、熱處理爐、中心空氣調節設備等。

但由于结构复杂，维护费用较高，并且在运行过程中会产生较大的振动和噪音，不适用于对噪声有要求的场合。

(3) 螺杆式壓縮機螺杆式壓縮機是利用螺杆齿轮对气体进行压缩的设备。

它具有气量大、结构简单、效率高、稳定性好等特点，因此在工业生产中得到广泛应用。

但螺杆壓縮機的气壓并不算高，通常只有10~20巴，因此在选型时应根据具体需要进行选择。

3. 小型压缩机小型压缩机是指压缩机的气量及工作压力均不高的设备，通常用于音乐喇叭、药品喷雾器等小型设备的动力供给。

二、选购参考1. 气量选择气量是决定空气压缩机选型的重要指标，一般以CFM或SCFM计量。

CFM指的是压缩机在95度F下的空气流量，SCFM指的是压缩机在标准大气压下(14.7 psi)的空气流量。

一、空气压缩机选型主要考虑的参数1、排气量确定一个新厂的压缩空气要求的传统方法是将所实用气设备的用气量(m3/min)加起来，再考虑增加一个安全、泄漏和发展系数。

这里以十台数控机床清理铁屑及转台刀架用为例，假设每一台数控机床配备一把气枪。

由于只是用于清理，所以根据经验每一台机床需要的排气量大概在 0.2m3/min.因此十台的用气量大概为 2 m3/min.考虑到增加一个安全、泄露的关系该系统用气选择在 2.4 m3/min 的排气量。

2、排气压力选购空压机时，首先要确定用气端所需要的工作压力，加之0.1-0.2 MPa 的余量，再选择空压机的压力，(该余量是考虑从空压机安装地点到实际用气端管路距离的压力损失，根据距离的长短在 0.1-0.2 MPa之间适当考虑压力余量)。

固然，管路通径的大小和转弯点的多少也是影响压力损失的因素，管路通径越大且转弯点越少，则压力损失越小；反之，则压力损失就越大。

因此，当空压机与各用气端管路之间距离太远时，应适当放大主管路的通径。

如果环境条件符合空压机的安装要求且工况允许的话，可在用气端就近安装。

根据数控机床的用气要求压力通常在 0.5Mpa 摆布。

根据具体的车间的安装要求可以考虑 0.1-0.2MPa 的压力余量。

因此该系统的排气压力选择在0.7MPa。

3、供电容量在确定供电容量前，首先了解一下功率与工作压力、排流量三者之间的关系；在功率不变的情况下，当转速发生变化时，容积流量和工作压力也相应发生变化例如：一台 22KW 的空压机，在创造时确定工作压力为 7bar，根据压缩机主机技术曲线计算转速，排气量为 3.8 m3/min；当确定工作压力为 8bar 时，转速必须降低 (否则驱动机电会超负荷) ，这时，排气量为 3.6 m3/min；因为，转速降低了，排气也相应减少了，依此类推。

功率的选型是在满足工作压力和容积流量的条件下，供电容量能满足所匹配驱动机电的使用功率即可。

压缩机选型1.0 一般选型原则压缩机选型中要考虑的一般性问题是：介质；流量；排气压力；(1) 考虑介质·昂贵介质宜选用膜压缩机，如：氩气，氦气压缩机。

·冰箱、空调用制冷剂压缩机宜选用无泄漏全封闭特种压缩机，为了避免压缩过程中冷剂泄漏和噪音。

·易燃易爆压缩机，如：氢气，乙炔压缩机，要考虑排气温度，考虑活塞杆和气阀的密封要求，考虑是否加注惰性气体作密封气。

·对材料有腐蚀的气体，如氨压缩机，不得使用铜材。

·有毒或剧毒气体(2) 考虑流量·流量≤60 m3/min (吸入态)宜选用活塞式或螺杆式压缩机。

作为动力用的空气压缩机，仪表风、吹扫空气等的压缩机在公用工程中被大量使用。

·流量≥50m3/min (吸入态)可选用离心式压缩机。

·流量≥150m3/min (吸入态) 宜选用离心式压缩机。

(3) 考虑流量时应兼顾排气压力·流量≤50 m3/min，压比大于9，离心式压缩机效率急剧下降，这时：二级叶轮变得很小，小于100 mm;转速变得很高，大于30，000 rpm；叶轮和轴承的制造难度均加大。

小气量，高压力，对选用离心式压缩机是困难的。

所以流量小于50 m3/min,，排气压力为中、高压（1- 15 MPa[G]）一般均采用活塞压缩机。

2.0 有油和无油压缩机对于过程工业，压缩机中的润滑油或冷却油（螺杆）进入气体介质总是有害的：(1) 使单元设备中的吸附剂或催化剂中毒LNG 装置中脱水器的4A分子筛中毒(2) 使热交换器传热表面挂上油膜，增大传热热阻引起两大后果1/ 液化压力降低，或膨胀比下降，产冷量减少LNG 主换热器热阻一般在20 KPa，如果采用有油压缩机，一个月后会上升到50 KPa，两、三个月后装置就不能开了。

空分装置中，压缩机的压头只有5 barg，主换热器压降大了以后，膨胀机的膨胀比减小，产冷量减少，装置就开不下去了。

空气压缩机型号规格2009-05-06 10:10安全阀功率转速额定排型号开启压额定容积流量转速重量外形尺寸电压频率气压力力relief Power Speed Discharged Model valve Capacity Speed Weight Over all dimensions Voltage frequency pressure pressurekw r/min Unit Mpa Mpa m3/min r/min kg mm*mm*mm v hz1.1 2800 Z-0.12/7 1.0 1.1 0.12 1030 120 800*420*820 220 501.5 2880 V-0.14/7~10 0.7~1.0 1.1 0.14 860 120 850*440*850 380(220) 501.5 2800 V-0.17/7~10 0.7~1.0 1.1 0.17 960 120 850*440*830 380(220) 502.2 1400 V-0.25/7~10 0.7~1.0 1.1 0.25 980 125 850*440*850 380 503 2880 V-0.28/12.5 1.3 1.3 0.28 760 172 1210*450*850 380 503 2880 V-0.3/12.5 1.3 1.3 0.3 960 172 12210*450*850 380 503 2880 V-0.36/7~10 1.0 1.1 0.36 760 172 1210*450*850 380 504 2890 V-0.48/7 0.7 0.77 0.48 960 197 1210*450*870 380 505.5 2900 V-0.67/7 0.7 0.77 0.67 1200 243 1540*520*1150 380 505.5 2900 W-0.6/10 1.0 1.1 0.67 750 243 1540*520*1150 380 507.5 2900 W-0.74/14 1.4 1.54 0.74 860 333 1700*540*1150 380 507.5 2900 W-0.8/10 1.0 1.1 0.8 830 261 1540*520*1150 380 507.5 2900 W-0.9/7 7.0 0.77 0.9 850 265 1540*520*1150 380 507.5 2900 W-1.0/7 0.7 0.77 1.0 960 265 1540*520*1150 380 5011 2630 W-1.6/7 0.7 0.77 2.0 1050 340 1540*520*1450 380 5015 2930 W-2/7 0.7 0.77 2.0 1050 340 1540*520*1450 380 5015 2930 W-2.5/7 0.7 0.77 2.45 1050 342 1540*520*1450 380 5018.5 2930 2W-3/5 0.5 0.55 3.0 1050 410 1580*580*1180 380 5011 WC-1.6/5 2230 0.5 0.55 1.6 1250 399 1580*580*1180 s111015 WC-2.2/5 2200 0.5 0.55 2.2 1050 390 1580*580*1180 s111015 WC-2.58/5 2200 0.5 0.55 2.58 1050 399 1580*580*1180 s111519 2WC-3/5 2200 0.5 0.55 3.2 1050 410 1580*580*1180 s1125教你如何用WORD文档 (2012-06-27 192246)转载?标签: 杂谈1. 问:WORD 里边怎样设置每页不同的页眉,如何使不同的章节显示的页眉不同,答:分节，每节可以设置不同的页眉。

空压机的比较与选型金良俊前言目前市面上主流的空气压缩机有活塞式、单螺杆（蜗杆）式、双螺杆式、离心式等，本文就各种类型的空压机进行比较分析，从用户的角度叙述选用空压机的依据和要点，并简单介绍了合理配置和设置的一般方法，以帮助一般用户正确选择和使用气源设备。

一、常见空压机简介按工作原理空压机分为容积型和速度型，分别通过体积变化和气体动能变化来产生压缩空气。

往复式压缩机(也称活塞式压缩机)的工作原理是直接压缩气体，当气体达到一定压力后排出。

螺杆式压缩机的工作原理是压缩气体的体积，使单位体积内气体分子的密度增加以提高压缩空气的压力；离心式压缩机的工作原理是提高气体分子的运动速度，使气体分子具有的动能转化为气体的压力能，从而提高压缩空气的压力。

1.1活塞式空压机原理活塞式空压通过活塞的往复运动，循环吸气、压缩、排气的流程来压缩气体，这就决定了其产出的压缩空气会产生低频脉冲，若要提供较平稳的气流必须配套缓冲罐。

同样由于周期性的往复运动其振动和噪音都较大，易损件较多，维护量大，已逐步被螺杆式和离心式取代。

其优势在于国内技术成熟，适用范围广、价格低廉，维护技术要求不高，产出气体污染小，在小型工程，特殊气体介质压缩等领域应用较多。

1.2螺杆空压机原理螺杆空压机属于容积式压缩机的一种，按结构又分为单、双螺杆。

单螺杆压缩机又称蜗杆式（OG），压缩机由一个螺杆转子和两个与螺杆转子垂直的行星齿装在机壳内构成。

螺杆槽、机壳和星轮齿面构成封闭的容积，运转时，动力传到螺杆轴上，由螺杆带动星轮齿在螺槽内相对移动，封闭的齿间容积发生变化，相应的气体由吸气阀进入螺杆齿槽空间，经压缩后从壳体上的排气口排出，具体压缩原理见图（a）吸气：螺杆吸气端的齿槽与吸气腔相通时处于吸气过程，螺杆转至齿槽空间被与之啮合的星轮齿封闭，吸气结束见图（1a）。

（b）压缩：随着星轮齿沿螺杆齿槽的推进，基本容积缩小，实现气体的压缩过程，见图（1b）。

（c）排气：当基本容积与排气孔口相连通后，由于螺杆的继续回转，进行气体的排出过程，将压缩后具有一定压力的气体送至排气接管，见图（1c）。
