省煤器灰斗吊装作业指导书(2021版)

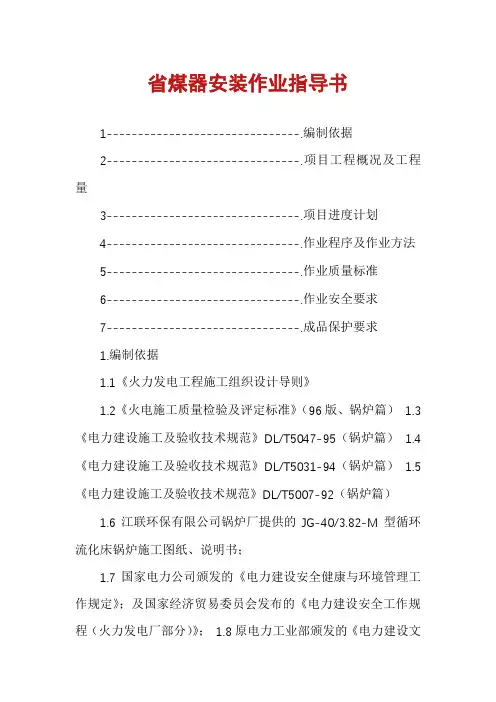

省煤器安装作业指导书1-------------------------------.编制依据2-------------------------------.项目工程概况及工程量3-------------------------------.项目进度计划4-------------------------------.作业程序及作业方法5-------------------------------.作业质量标准6-------------------------------.作业安全要求7-------------------------------.成品保护要求1.编制依据1.1《火力发电工程施工组织设计导则》1.2《火电施工质量检验及评定标准》（96版、锅炉篇）1.3《电力建设施工及验收技术规范》DL/T5047-95（锅炉篇） 1.4《电力建设施工及验收技术规范》DL/T5031-94（锅炉篇） 1.5《电力建设施工及验收技术规范》DL/T5007-92（锅炉篇）1.6江联环保有限公司锅炉厂提供的JG-40/3.82-M型循环流化床锅炉施工图纸、说明书；1.7国家电力公司颁发的《电力建设安全健康与环境管理工作规定》；及国家经济贸易委员会发布的《电力建设安全工作规程（火力发电厂部分）》；1.8原电力工业部颁发的《电力建设文明施工规定及考核办法》；2.项目工程概况及工程量山西西山煤电有限责任公司矸石电厂3#锅炉为江联环保有限公司锅炉厂提供的JG-40/3.82-M型循环流化床锅炉。

省煤器主体布置在内部钢架Z2-Z3之间，是锅炉尾部烟气热量吸收利用的重要组成部分,它是将多管分离器处理后的比较洁净的高温烟气由上而下地引入省煤器、二、一次风室，进行热量利用的系统，然后从尾部烟道排出。

省煤器是锅炉给水预热组成部分。

省煤器分为两级，下部集箱标高8800L，中部集箱标高__L，上部集箱标高__L，蛇形管排每级有49排，管子规格为φ32*3，展开长度为__.4mm，材质为20G-G5310。

编号：SM-ZD-49587省煤器灰斗吊装作业指导书Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制：____________________审核：____________________批准：____________________本文档下载后可任意修改省煤器灰斗吊装作业指导书简介：该制度资料适用于公司或组织通过程序化、标准化的流程约定，达成上下级或不同的人员之间形成统一的行动方针，从而协调行动，增强主动性，减少盲目性，使工作有条不紊地进行。

文档可直接下载或修改，使用时请详细阅读内容。

1. 工程概况及工作量可门发电厂一期#1机组锅炉安装省煤器大灰斗一件，总重为77385KG，吊装重量为60吨，与省煤器接口处尺寸为18856*13240mm。

由于大灰斗重量、体积大，小灰斗另组合吊装，根据现场吊机性能大灰斗需拆分为两部分在锅炉组合场组合，组合后灰斗外形尺寸为9628mm×13240mm ×5056mm，重量为30吨，吊装前转运到炉右侧用50吨圆筒吊吊装存放后，完成支撑架的安装。

2. 依据的图纸、文件及标准2.1 《火电施工质量检验及评定标准（锅炉篇）》1996年版；2.2 《电力建设施工及验收技术规范》（火力发电厂焊接篇）DL5007-92；2.3 《电力建设施工及验收技术规范（锅炉机组篇）》DL/T-5047-95；2.4 锅炉厂提供的烟道安装图纸及相关技术资料2.5 施工组织设计—锅炉专业篇；2.6 《电力建设安全工作规程》DL5009.1-20023. 作业准备和条件要求3.1 作业使用吊机：50吨圆筒吊吊一台，45吨轮胎吊一台。

省煤器作业指导书批准：安全员：质检员：审核：编写：1、适用范围本作业指导书适用于锅炉省煤器组合安装作业。

2、引用标准及编制依据2.1《电力建设施工及验收技术规范》2.2《电力建设安全工作规程》2.3《电力建设安全健康及环境管理工作规定》；2.4锅炉厂家图纸3、工程概况省煤器为二级布置，上下两级省煤器蛇型管排由φ 32*3的20号钢管制成，省煤器蛇型管通过支撑梁将重量传到省煤器护板上，支撑梁将一端接至引风机入口，以便通风冷却。

4、作业准备和条件4.1作业准备4.1.1人员配备，所有施工人员应经过培训；4.1.2汽车、吊车满足施工需要；4.1.3电焊机、空压机能投入使用；4.1.4消材、工器具已准备好，氧气乙炔已可投入使用；4.1.5设备已全部到货并清点；4.1.6技术交底、安全交底齐全；4.2作业条件4.2.1组合场已交付使用，吊车能正常投入；4.2.2环境温度满足电焊要求，风速满足起重要求；4.2.3钢架进度满足省煤器安装需要.5、作业程序、方法和要求5.1作业程序5.1.1设备清点及合金光谱分析；5.1.2省煤器组合；5.1.3省煤器联通管安装；5.2作业方法5.2.1联箱、蛇形管排、管段、防磨装置、托架、托梁清点；5.2.2合金部件光谱分析、编号、搬运、收藏；5.2.3联箱内外清理、检查、划线；5.2.4进出口联箱联箱吊至托架上找正、固定；5.2.5给水管、蛇形管排通球；5.2.6对口后管子间距、尺寸、平整度检查、调整、加固；5.2.7蛇形管排搬运、吊装就位、对口、焊接；5.2.8防磨装置安装；5.2.10联箱找正、就位、临时固定；5.2.11给水管搬运、吊装；5.2.12给水管对口、接通；5.3作业要求5.3.1省煤器分单片组合，上一蛇形管，焊牢后，方可下一片；5.3.2上一工序取得记录或签证合格认证后，方可进行下一工序；5.3.3必须按图施工，不得私自改动或降低标准；5.3.4严格按本作业指导书要求施工；6、作业质量标准6.1联箱纵横水平度＜2；6.2上下联箱中心误差垂直±3；水平±3；6.3组件各平面对角线误差≤10；6.4组件与炉墙间隙符合图纸。

省煤器安装施工作业指导书专业: 锅炉编号：性质：（一般、重要）重要批准：审定：审核：编制：编制单位：热机一锅炉编制日期：1、编制说明：1.1、工程概况工程量：1.1.1省煤器布置在尾部烟道竖井内，分上下两级布置。

总质量322.022吨。

1.1.2主要工作量统计:上级省煤器管屏共194片,对接焊口φ42×5 20G 776道；下级省煤器管屏共276片,分上下两段供货,对接焊口φ32×4 20G 1656道；省煤器连接管: φ133×13 共24根；省煤器吊挂管: φ42×5 共336根；省煤器护板: 41.136吨；2、施工图、厂家技术文件名称：2.1、《锅炉安装说明书》、《锅炉产品说明书》2.2、省煤器及其相关图纸2.3、《锅炉专业施工组织设计》2.4、《DBQ3000t.m负荷分配表》3、工艺流程：〈X〉安全要求；（X）表质量要求（1）〈1〉（2）〈2〉（3）〈3〉（4）〈4〉（5）〈5〉（6）〈6〉（7）〈7〉（8）〈8〉（9）〈9〉（10）〈10〉（11）〈11〉（12）〈12〉（13）〈13〉（14）〈14〉（15）〈15〉（16）〈16〉（17）〈17〉（18）〈18〉（19）〈19〉（20）〈20〉（21）〈21〉（22）〈22〉（23）〈23〉（24）〈24〉（25）〈25〉（26）〈26〉（27）〈27〉4、执行技术规范、标准4.1、《电力建设安全工作规程》（火力发电厂部分）DL5009．1—20024.2、《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047-954.3、《火电施工质量检验及评定标准》（锅炉篇）建质[1996]111号4.4、《电力建设施工及验收技术规范》（焊接篇） DL/T5047-954.5、《电力建设安全健康与环境管理工作规定》 2002-01-21实施5、设备材料和加工配制情况5.1、设备已到现场,具备开工条件。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改起重吊装安全作业指导书(2021新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes起重吊装安全作业指导书(2021新版)一、材料及主要机具：1、桁片：必须符合设计要求，有检验报告单。

2、钢丝绳：选用的钢丝绳必须符合GB1102—74标准。

3、限位保险安装置：必须有出厂合格证。

4、轨道：应选用38KG/M或43KG/M，接头应错开1.5m以上，两轨高差+40mm。

5、主要机具：卷扬机、吊具、钢丝绳、轨道、滑轮组等。

二、作业条件：1、起重机吊装人员必须经培训考核合格并持特种作业证上岗作业。

2、电源应符合要求。

3、作业现场要有安全防坠设施，防止触电、高坠、起重伤害等事故。

三、安全措施：1、作业人员在作业前必须对工作现场环境、架空电线以及构件重量和分布情况进行全面了解。

2、作业人员必须穿戴个人防护用品，佩戴安全帽。

3、必须遵守“十不吊”等有关安全技术规定。

4、起重吊装安装后，必须按规定验收通过后方可使用。

5、夜间作业必须有充足的照明。

6、起重机行驶轨道不得有障碍物或下沉现象，轨道压板螺栓完整有效，轨道末端应有上档装置和限位器撞杆。

7、工作前应检查转动部位润滑油量，钢丝绳磨损情况及各种限位和保险装置等，如不符合要求，应及时修整，经试运转正常后方可正式施工。

8、操作人员必须得到指挥信号后，方可进行操作，操作前操作人员按电铃发信号。

9、工作休息或下班时，不得将重物悬挂在空中。

10、作业前，应进行空载运行实验，严禁任何人从吊物下方通过。

作业指导书控制页：重要工序过程监控表作业指导书（技术措施）修改意见征集表回收签名（日期）：目录1、编制依据 (4)2、工程概况及工程量 (4)3、作业条件及准备 (5)4、施工内容、进度、程序及要求 (8)5、质量要求及验收 (18)6、安全文明施工要求 (19)7、风险控制计划表 (20)8、环境因素及控制措施计划表 (21)1.编制依据1.1、《电力建设施工及验收技术规范》（锅炉机组篇 DL/T 5047-95）1.2、《钢结构工程施工质量验收规范》 GB50205-20011.3、《火电施工质量检验及评定标准》（锅炉篇） 1996年版1.4、《电力建设安全工作规程》（火力发电厂部份）92年版1.5、起重机械性能表：KH1000/200t履带吊和FZQ1250/50t筒吊性能表1.6、《锅炉构架安装说明书》（上海锅炉厂有限公司）1.7、上海锅炉厂有关钢架图纸1.8、上海锅炉厂《烟道》图纸(739-1-7241)1.9、《工程建设标准强制性条文》(电力工程部分2006年版)1.10、《火力发电厂焊接技术规程》DL 5007(2004年版)2、工程概况及工程量2.1、设备概况广州华润热电有限公司二期2×300MW机组工程锅炉是由上海锅炉厂设计制造，锅炉型号为SG1100-17.5/540亚临界参数、四角切圆燃烧方式、自然循环汽包锅炉。

单炉膛半露天布置，一次中间再热、挡板调温、平衡通风、全钢构架、全悬吊结构、燃煤、固态排渣，尾部带SCR选择性催化还原脱硝装置。

本方案只限于2#炉省煤器出口烟道组合存放。

2.2、工程量省煤器烟道系上海锅炉厂生产的设备，包括以下部件（如下图）：省煤器灰斗1件，深10260×宽14052×高4209，重35.277t。

省煤器灰斗出口水平烟道2件，出口端：宽7500×高3200，重10.08×2t。

以上部件均由6mm厚钢板与型钢构成的外护板、以及连接护板的型钢和支撑管组成。

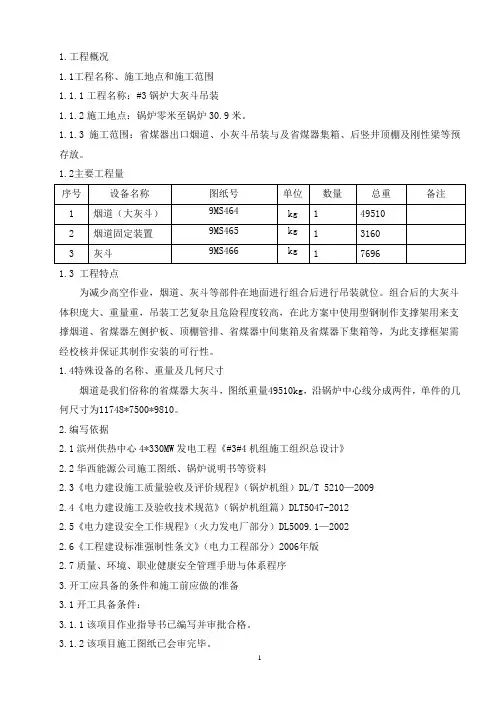

1.工程概况1.1工程名称、施工地点和施工范围1.1.1工程名称：#3锅炉大灰斗吊装1.1.2施工地点：锅炉零米至锅炉30.9米。

1.1.3施工范围：省煤器出口烟道、小灰斗吊装与及省煤器集箱、后竖井顶棚及刚性梁等预存放。

1.2主要工程量1.3 工程特点为减少高空作业，烟道、灰斗等部件在地面进行组合后进行吊装就位。

组合后的大灰斗体积庞大、重量重，吊装工艺复杂且危险程度较高，在此方案中使用型钢制作支撑架用来支撑烟道、省煤器左侧护板、顶棚管排、省煤器中间集箱及省煤器下集箱等，为此支撑框架需经校核并保证其制作安装的可行性。

1.4特殊设备的名称、重量及几何尺寸烟道是我们俗称的省煤器大灰斗，图纸重量49510kg，沿锅炉中心线分成两件，单件的几何尺寸为11748*7500*9810。

2.编写依据2.1滨州供热中心4*330MW发电工程《#3#4机组施工组织总设计》2.2华西能源公司施工图纸、锅炉说明书等资料2.3《电力建设施工质量验收及评价规程》（锅炉机组）DL/T 5210—20092.4《电力建设施工及验收技术规范》（锅炉机组篇）DLT5047-20122.5《电力建设安全工作规程》（火力发电厂部分）DL5009.1—20022.6《工程建设标准强制性条文》（电力工程部分）2006年版2.7质量、环境、职业健康安全管理手册与体系程序3.开工应具备的条件和施工前应做的准备3.1开工具备条件：3.1.1该项目作业指导书已编写并审批合格。

3.1.2该项目施工图纸已会审完毕。

3.1.3施工人员到达现场，必须接受安全培训并经考试合格，持工地颁发的上岗证上岗，登高作业人员不得有高血压等不适合登高的症状。

3.1.4所有施工人员经安全、技术交底，“一对一”监护明确并签字。

3.2开工前的准备工作：3.2.1 施工机具已准备完毕、测试合格能满足施工使用需求。

3.2.2承重梁高强螺栓终紧结束，并验收合格。

3.2.3 烟道组合完毕，加固牢固，吊耳满足吊装要求。

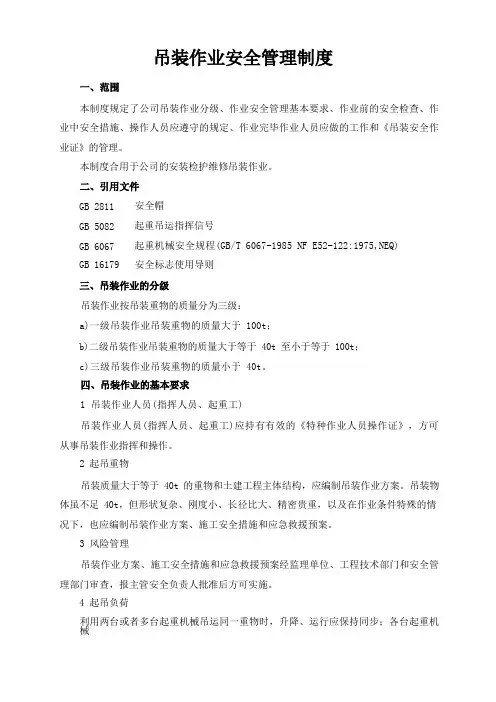

本制度规定了公司吊装作业分级、作业安全管理基本要求、作业前的安全检查、作业中安全措施、操作人员应遵守的规定、作业完毕作业人员应做的工作和《吊装安全作业证》的管理。

本制度合用于公司的安装检护维修吊装作业。

GB 2811 GB 5082 GB 6067 GB 16179 安全帽起重吊运指挥信号起重机械安全规程(GB/T 6067-1985 NF E52-122:1975,NEQ)安全标志使用导则吊装作业按吊装重物的质量分为三级：a)一级吊装作业吊装重物的质量大于 100t；b)二级吊装作业吊装重物的质量大于等于 40t 至小于等于 100t；c)三级吊装作业吊装重物的质量小于 40t。

1 吊装作业人员(指挥人员、起重工)吊装作业人员(指挥人员、起重工)应持有有效的《特种作业人员操作证》，方可从事吊装作业指挥和操作。

2 起吊重物吊装质量大于等于 40t 的重物和土建工程主体结构，应编制吊装作业方案。

吊装物体虽不足 40t，但形状复杂、刚度小、长径比大、精密贵重，以及在作业条件特殊的情况下，也应编制吊装作业方案、施工安全措施和应急救援预案。

3 风险管理吊装作业方案、施工安全措施和应急救援预案经监理单位、工程技术部门和安全管理部门审查，报主管安全负责人批准后方可实施。

4 起吊负荷利用两台或者多台起重机械吊运同一重物时，升降、运行应保持同步；各台起重机械所承受的载荷不得超过各自额定起重能力的 80％。

1 选择作业人员对从事指挥和操作的人员进行资质确认。

2 落实安全措施相关部门进行有关安全事项的研究和讨论，对安全措施落实情况进行确认。

3 检查作业器具实施吊装作业单位的有关人员应对起重吊装机械和吊具进行安全检查确认，确保处于完好状态。

站区内实施汽车吊装机械吊装作业，必须使用防火罩。

4 检查作业环境实施吊装作业单位的有关人员应对吊装区域内的安全状况进行检查 (包括吊装区域的划定、标识、障碍)。

警戒区域及吊装现场应设置安全警戒标志，并设专人监护，非作业人员禁止入内。

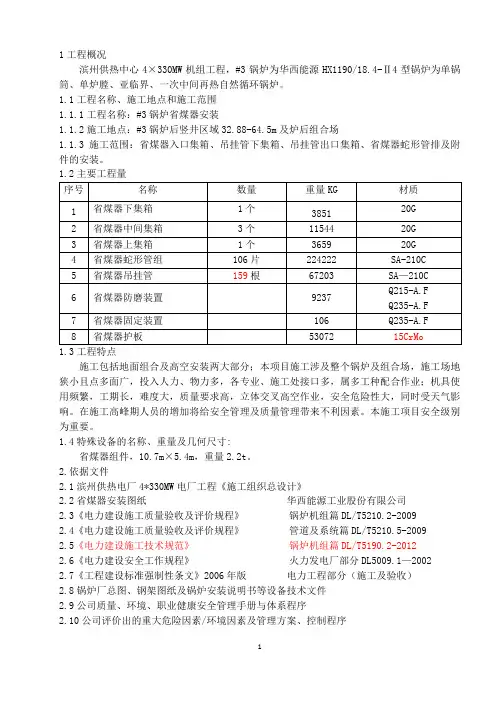

1工程概况滨州供热中心4×330MW机组工程，#3锅炉为华西能源HX1190/18.4-Ⅱ4型锅炉为单锅筒、单炉膛、亚临界、一次中间再热自然循环锅炉。

1.1工程名称、施工地点和施工范围1.1.1工程名称：#3锅炉省煤器安装1.1.2施工地点：#3锅炉后竖井区域32.88-64.5m及炉后组合场1.1.3施工范围：省煤器入口集箱、吊挂管下集箱、吊挂管出口集箱、省煤器蛇形管排及附件的安装。

1.2主要工程量1.3工程特点施工包括地面组合及高空安装两大部分；本项目施工涉及整个锅炉及组合场，施工场地狭小且点多面广，投入人力、物力多，各专业、施工处接口多，属多工种配合作业；机具使用频繁，工期长，难度大，质量要求高，立体交叉高空作业，安全危险性大，同时受天气影响。

在施工高峰期人员的增加将给安全管理及质量管理带来不利因素。

本施工项目安全级别为重要。

1.4特殊设备的名称、重量及几何尺寸:省煤器组件，10.7m×5.4m，重量2.2t。

2.依据文件2.1滨州供热电厂4*330MW电厂工程《施工组织总设计》2.2省煤器安装图纸华西能源工业股份有限公司2.3《电力建设施工质量验收及评价规程》锅炉机组篇DL/T5210.2-20092.4《电力建设施工质量验收及评价规程》管道及系统篇DL/T5210.5-20092.5《电力建设施工技术规范》锅炉机组篇DL/T5190.2-20122.6《电力建设安全工作规程》火力发电厂部分DL5009.1—20022.7《工程建设标准强制性条文》2006年版电力工程部分（施工及验收）2.8锅炉厂总图、钢架图纸及锅炉安装说明书等设备技术文件2.9公司质量、环境、职业健康安全管理手册与体系程序2.10公司评价出的重大危险因素/环境因素及管理方案、控制程序12.11 M250履带吊、FZQ1380塔吊等起重机具机械性能表3.开工前应具备的条件和施工前应做的准备3.1开工具备的条件及要求3.1.1厂家图纸及相关资料供应齐全，作业指导书经过审批；3.1.2所需机具应达到使用条件；3.1.3钢架整体安装验收完毕，经过验收，达到承重条件，顶板层K1～K5间的板梁及次梁按需求安装完毕，需缓装的钢结构已按要求缓装；3.1.4工器具准备完，满足安装需要；3.1.5设备到货应及时，满足吊装连续施工需要；3.1.6现场道路畅通，施工用电源达到使用条件；3.1.7厂家所配合格的专用工具应与设备同时到现场；3.1.8锅炉施工作业区域已布置好施工用电、水、气等力能设施且有充足的照明；3.1.9设备摆放、组合、起吊区域场地平整并且搭设好组合架。

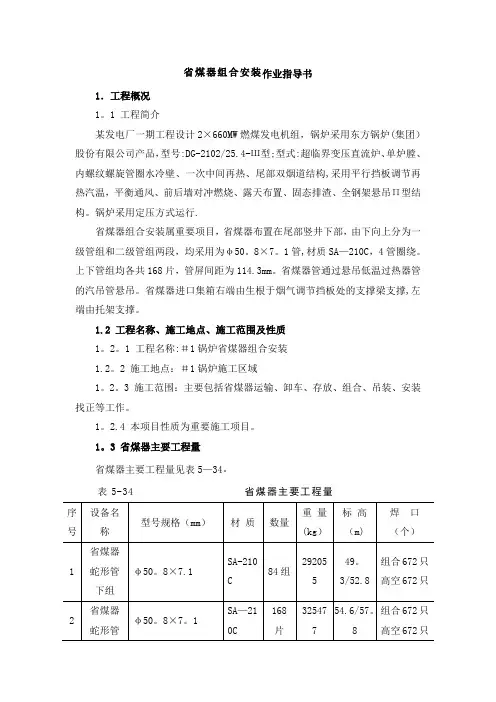

省煤器组合安装作业指导书1．工程概况1。

1 工程简介某发电厂一期工程设计2×660MW燃煤发电机组，锅炉采用东方锅炉(集团）股份有限公司产品，型号:DG-2102/25.4-Ш型;型式:超临界变压直流炉、单炉膛、内螺纹螺旋管圈水冷壁、一次中间再热、尾部双烟道结构,采用平行挡板调节再热汽温，平衡通风、前后墙对冲燃烧、露天布置、固态排渣、全钢架悬吊Π型结构。

锅炉采用定压方式运行.省煤器组合安装属重要项目，省煤器布置在尾部竖井下部，由下向上分为一级管组和二级管组两段，均采用为φ50。

8×7。

1管,材质SA—210C，4管圈绕。

上下管组均各共168片，管屏间距为114.3mm。

省煤器管通过悬吊低温过热器管的汽吊管悬吊。

省煤器进口集箱右端由生根于烟气调节挡板处的支撑梁支撑,左端由托架支撑。

1.2 工程名称、施工地点、施工范围及性质1。

2。

1 工程名称:＃1锅炉省煤器组合安装1.2。

2 施工地点：＃1锅炉施工区域1。

2。

3 施工范围：主要包括省煤器运输、卸车、存放、组合、吊装、安装找正等工作。

1。

2.4 本项目性质为重要施工项目。

1。

3 省煤器主要工程量省煤器主要工程量见表5—34。

表5-34 省煤器主要工程量1。

4 工程特点省煤器安装地面组合工作量相对本施工项目而言，工作量较小，占时短;高空安装，工作环境差，工作量大，立体交叉作业面大,属多工种配合作业。

1.5 特殊设备（根据集箱和设备尺寸组合)省煤器蛇形管组组件 8400×8180mm 84件 7724kg吊装最大件省煤器出口集箱重量为12.556t，规格为φ508×88mmL=10007。

5mm。

2．编写依据2.1 ＃1机组锅炉省煤器图纸,图号23N-3等图纸。

2.2 东方锅炉厂提供的电厂锅炉安装说明书。

2。

3 ＃1机组《施工组织总设计》。

2.4 #1机组《锅炉施工组织设计》。

2。

5《电力建设施工及验收技术规范》锅炉机组篇DL/T5047-95。

省煤器组装作业指导书1、概况xx1#炉省煤器装设在尾部对流烟道内，分上下两组，与空气预热器上级和中、下级交叉布置，省煤器蛇形管规格均为Φ32×4，材质20G，双管绕成。

上组省煤器按左右分两组，每组横向管排均为79列。

下组省煤器按前后左右分四组，每组横向管排均为33列。

上组省煤器通过每片蛇形管的管夹固定在通风梁上，通风梁固定在外护板上，外护板吊挂在包墙管下集箱上。

下组省煤器通过每片蛇形管的管夹固定在通风梁上，通风梁固定在外护板上，外护板固定在尾部钢架上。

上下级省煤器通过四根Φ108×7的连通管前后交叉连接。

将下级省煤器蛇形管在地面组装前后左右四组，分别和护板组焊成一体，共四组。

组装后整体运输到现场，在中级空气预热器就位后，整体吊装。

上级省煤器的护板吊在包墙管下集箱上，现场采用临时5t电葫芦散装。

地面组装时必须搭设稳固的组合钢架。

省煤器联箱安装时应画出中心线和标高线，蛇形管焊接时从联箱中间往两侧组装。

下级省煤器组装后可以加临时支架，便于倒运、安装，安装好后要及时去掉临时支架。

上级省煤器在装时可在焊口处搭设活动脚手架，为保证上下层同时作业时，联箱处焊工应用石棉板遮蔽。

2 、编制依据2.1 xx热电厂一期锅炉安装工程施工组织设计2.2 xx锅炉股份有限公司随机图纸及相关技术资料2.3 蒸汽锅炉安全监察规程及电建规范（锅炉篇、焊接篇、超探篇、射线篇）2.4 《火电施工质量检验及评定标准》（1996版）3施工步骤：3.1 安装前根据省煤器供货清单、装箱单和图纸进行全面清点，特别注意检查受热面管外表面有无裂纹、撞伤、龟裂、压扁、砂眼和分层等缺陷，外表面缺陷深度超过管壁厚度的10%以上时，要提交业主和厂家进行处理；并要着重检查承受荷重部件的承受力焊缝，该焊缝必须符合图纸和有关规范要求。

3.2 蛇形管在组装前必须进行通球试验，试验用球为Φ16.8钢球，通球前要对钢球进行编号和严格管理，不得将球遗留在管内；通完球后要做好可靠的封闭措施，并要有记录。

表A.4 方案报审表汾阳市生活垃圾焚烧发电项目安装工程TG-35/3.82-LJ-300型流化床锅炉省煤器安装作业指导书审批：审核：编制：济宁迪尔建工有限公司汾阳项目部二0一二年三月二十四日目录一、编制依据 (4)二、吊装应具备的条件 (4)三、主要工程量 (4)四、施工主要机具与机械 (4)五、安装施工工艺 (4)5.1 施工工艺流程图： (4)5.2 施工工艺要点 (6)六、省煤器组合安装的允许偏差见下表： (7)七、施工防护及安全技术措施 (8)八、吊装组织机构 (8)九、吊装位置图 (9)一、编制依据1、《电力建设施工质量验收及评价规程》- DL/T 5210.2 第2部分锅炉机组篇2、《蒸汽锅炉安全技术监察规程》劳部发<1996>276号。

3、《火力发电厂焊接技术规程》DL/T869-2004。

4、《电力建设安全工作规程》火电部分DL/T5009-2002。

5、锅炉施工组织设计。

6、南通万达锅炉有限公司提供的锅炉图纸及技术文件。

7、济宁迪尔建工有限公司企业标准：《质量保证手册》。

二、吊装应具备的条件1、认真熟悉锅炉厂图、技术资料及相关规范标准2、省煤器及紧固件已到货，并进行了开箱检查。

3、省煤器具备了安装条件，临时支撑已考虑。

4、吊装准备工作充分，安全措施到位。

三、主要工程量本锅炉省煤器由进口集箱、中间集箱、出口集箱、蛇形管系Ⅰ、蛇形管系Ⅱ、蛇形管系Ⅲ组成，总重为40168.7kg。

进口集箱标高为：11920mm，中间集箱标高为：16440mm，出口集箱标高为：18430mm。

四、施工主要机具与机械五、安装施工工艺5.1 施工工艺流程图：5.2 施工工艺要点5.2.1 安装前的准备工作5.2.1.1 根据图纸清点省煤器蛇形管，对缺陷超差者要做好标记，等待处理。

5.2.1.2 省煤器蛇形管组装前，必须进行通球试验。

通球直径及材质应根据《通球试验工艺规程》来选择，以检查管子的畅通和弯头处截面的变形情况，每排通球管子必须做好通球记录，并办理签证。

目录1 编制依据 (2)2 工程概况 (2)3 作业准备工作及条件 (2)4 作业程序及作业方法 (4)5 作业质量保证措施 (5)6 作业质量标准及要求 (5)7 作业安全要求 (6)8 成品保护要求 (7)1 编制依据1.1《火电施工质量检验及评定标准》(锅炉篇)1.2《电力建设施工及验收技术规范》(锅炉篇)1.3《电力建设安全工作规程》1.4《锅炉专业施工组织设计》1.5公司锅炉安装质量保证手册1.6锅炉厂提供的图纸、说明书及有关技术资料2 工程概况2.1宁夏宝丰能源集团有限公司焦化废气综合利用制烯烃项目—余汽发电装置工程锅炉本体为济南锅炉集团有限公司生产制造的型号为YG-260/9.8-M12型（260T/H、9.8Mpa、540℃）高压循环流化床锅炉。

2.2本锅炉省煤器三级错列布置。

管子为Φ30×4光管，材料20G（GB5310），共275片，平行于侧墙逆流错列布置，横向节距42.5mm。

设置有省煤器进口集箱、出口集箱。

省煤器各集箱均采用Φ219×20，材料20G（GB5310）。

各组省煤器的重量均由通风梁支撑在锅炉钢架上。

省煤器易发生局部磨损处加装定位防磨板。

2.3工程量：省煤器总重量165.3吨。

3 作业准备工作及条件3.1工程安排3.1.1进度计划3.1.2人力计划3.2作业准备工作及条件3.2.1作业机械、工具、仪器、仪表的配备，见下表注：以上机械、工器具必须经有关部门检验校核合格,方可使用。

3.2作业环境要求3.2.1组合平台：利用受热面综合组合平台进行省煤器防磨罩安装。

组合场设置充足照明及临时排水沟道。

组合场地道路畅通，满足车辆运输要求。

组合过程中，根据吊装顺序合理安排重复利用组合平台。

3.2.2临时设施安装完（停层临时平台布置完；起吊架、倒运架、脚手架制作完）。

3.2.3施工管理者及施工操作人员熟悉图纸和施工方法，并经过交底签字完。

3.2.4组合吊装条件：3.2.4.1施工区域场地平整、夯实、清洁，照明充足满足施工要求，同时设置安全警戒设施。

省煤器安装作业指导书一、前言省煤器是一种重要的能源节约设备，其安装对于提高锅炉热效率、减少燃煤成本具有重要意义。

本作业指导书将详细介绍省煤器的安装步骤和注意事项，以确保安装工作的顺利进行。

二、安装准备1. 工具准备：扳手、尺子、橡胶锤、电动钻等；2. 材料准备：省煤器设备、管道连接件、密封胶等；3. 安全准备：佩戴安全帽、手套和防护眼镜，确保安全工作进行。

三、安装步骤1. 清理工作区域：在安装前，需清理锅炉周围的杂物和灰尘，确保工作区域整洁；2. 确定安装位置：根据锅炉的型号和尺寸，选择适合的位置安装省煤器设备；3. 安装支架：使用螺丝批和电动钻等工具，将省煤器支架固定在所选择的安装位置；4. 安装导流板：将导流板按照图纸要求固定在支架上，确保导流板与支架紧密连接；5. 连接管道：根据省煤器设备的进出口位置，使用管道连接件将省煤器与锅炉管道连接起来；6. 密封检查：使用密封胶对连接处进行密封，确保无漏气现象；7. 检查安装质量：将连接好的省煤器设备进行检查，确保安装质量合格；8. 启动测试：在安装完成后，进行启动测试，检查省煤器设备是否正常运行。

四、安装注意事项1. 安全第一：在安装过程中，必须严格遵守安全操作规程，确保人身安全；2. 遵循图纸要求：在安装过程中，要根据图纸指导进行操作，确保安装正确；3. 密封处理：在连接处和接口上，务必进行严密的密封处理，以防漏气现象发生；4. 设备保护：安装过程中，应注意保护省煤器设备，避免碰撞和损坏；5. 检查维护：安装完成后，应定期检查省煤器设备的工作状态，并进行必要的维护保养。

五、总结省煤器作为一种节能设备，在锅炉运行中起着至关重要的作用。

安装省煤器的过程需要严格按照操作指导和注意事项进行，并在安装完成后进行启动测试，确保设备正常运行。

同时，定期进行检查和维护保养，可以有效延长省煤器的使用寿命。

希望本作业指导书对于省煤器的安装工作提供帮助，确保安全和高效完成安装任务。
