第二章 水泥厂总平面布置..

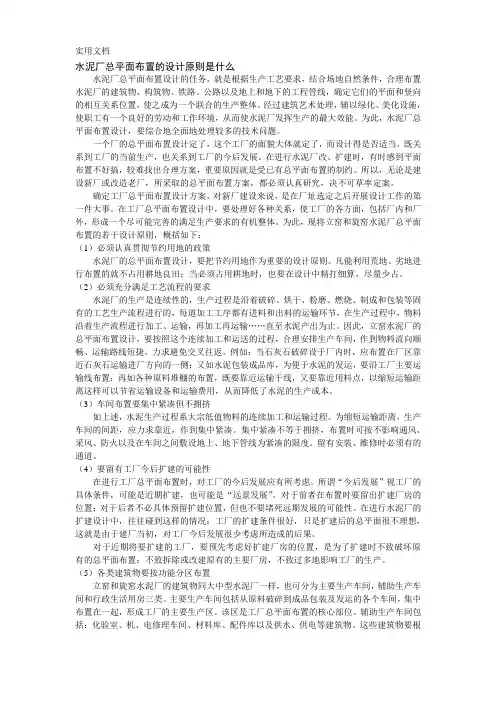

水泥厂总平面布置的设计原则是什么水泥厂总平面布置设计的任务，就是根据生产工艺要求，结合场地自然条件，合理布置水泥厂的建筑物、构筑物、铁路、公路以及地上和地下的工程管线，确定它们的平面和竖向的相互关系位置，使之成为一个联合的生产整体。

经过建筑艺术处理，辅以绿化、美化设施，使职工有一个良好的劳动和工作环境，从而使水泥厂发挥生产的最大效能。

为此，水泥厂总平面布置设计，要综合地全面地处理较多的技术问题。

一个厂的总平面布置设计定了，这个工厂的面貌大体就定了，而设计得是否适当，既关系到工厂的当前生产，也关系到工厂的今后发展。

在进行水泥厂改、扩建时，有时感到平面布置不好搞，较难找出合理方案，重要原因就是受已有总平面布置的制约。

所以，无论是建设新厂或改造老厂，所采取的总平面布置方案，都必须认真研究，决不可草率定案。

确定工厂总平面布置设计方案，对新厂建设来说，是在厂址选定之后开展设计工作的第一件大事。

在工厂总平面布置设计中，要处理好各种关系，使工厂的各方面，包括厂内和厂外，形成一个尽可能完善的满足生产要求的有机整体。

为此，现将立窑和旋窑水泥厂总平面布置的若干设计原则，概括如下：（1）必须认真贯彻节约用地的政策水泥厂的总平面布置设计，要把节约用地作为重要的设计原则。

凡能利用荒地、劣地进行布置的就不占用耕地良田；当必须占用耕地时，也要在设计中精打细算，尽量少占。

（2）必须充分满足工艺流程的要求水泥厂的生产是连续性的，生产过程是沿着破碎、烘干、粉磨、燃烧、制成和包装等固有的工艺生产流程进行的，每道加工工序都有进料和出料的运输环节，在生产过程中，物料沿着生产流程进行加工、运输，再加工再运输……直至水泥产出为止。

因此，立窑水泥厂的总平面布置设计，要按照这个连续加工和运送的过程，合理安排生产车间，作到物料流向顺畅、运输路线短捷，力求避免交叉往返。

例如：当石灰石破碎设于厂内时，应布置在厂区靠近石灰石运输进厂方向的一侧；又如水泥包装成品库，为便于水泥的发运，要沿工厂主要运输线布置；再如各种原料堆棚的布置，既要靠近运输干线，又要靠近用料点，以缩短运输距离这样可以节省运输设备和运输费用，从而降低了水泥的生产成本。

浅析水泥厂总平面创新设计前言工厂总平面布置是水泥厂设计中的一项重要内容，处于水泥厂设计中总揽全局的地位，它涉及到城市规划、水泥工艺、交通运输、建筑美学、工程地质、气象环保等专业学科，目的是将水泥厂各系统组成科学合理的有机整体，形成生产流程简捷、物料运输顺畅、平面布局紧凑、空间利用有效、环境绿化优美的现代化工厂。

水泥厂总平面创新设计的原则。

1）节约集约用地，促进社会和谐发展；2）统一规划，分步实施，远近兼顾，创造可持续发展空间；3）平面布局紧凑、功能分区科学合理，工艺流程顺捷；4）因地制宜，充分利用场地条件，以节省投资；5）优化工厂运输系统，降低工厂运营费用，减少能源消耗；6）绿化厂区，保护生态环境，做到人与自然和谐发展。

以下结合近几年设计的水泥厂总平面布置，介绍总平面创新设计在工程中的应用。

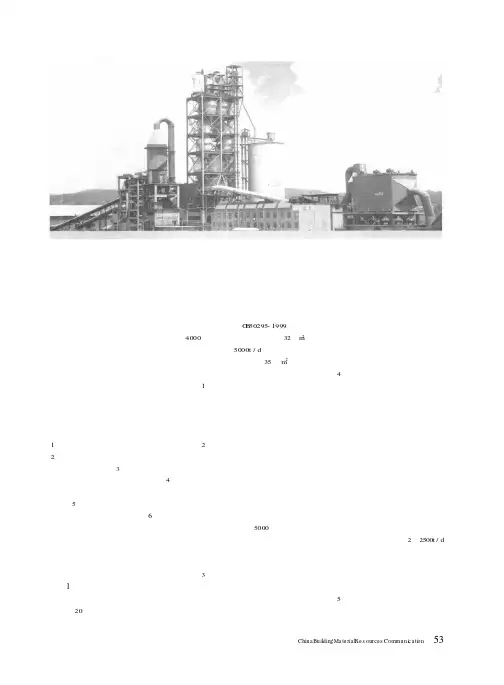

1节约集约用地，促进社会和谐发展近20年来，水泥建设项目在节约用地方面已经取得长足的进步。

《水泥工厂设计规范》（G B50295-1999）规定4000吨级水泥厂占地面积小于32万m2，目前新建两条5000t/d水泥熟料生产线占地面积基本控制在35万m2。

以下是节约用地的几点措施和看法。

1）水泥厂规模大型化。

建一个大型水泥厂比建小型水泥厂单位占地面积要小得多，规模大型化是在保证产能前提下有效降低水泥厂单位占地面积和总占地面积的主要途径。

2）装备大型化、工艺流程先进化。

这是水泥厂规模大型化的关键。

天津水泥工业设计研究院多年以来一直致力于新型干法水泥生产技术的发展，开发了一大批适合中国国情、具有高可靠性的国际水平的新技术、新装备，如两档支撑回转窑、第四代冷却机、大型单段锤式破碎机、5000吨级原料辊式磨、大型辊压机等，很大程度上压缩了工艺单元的空间，使主厂房有条件实现联合布置，从根本上节约用地。

3）运输方式的变化。

以前我国水泥厂的运输多以铁路方式为主，厂内铁路的布置不可避免地在总图上产生三角形的空隙地带，用地面积较大。

中国水泥生产技术水平随着时代的进步而不断提高，由低到高大致分为立窑、湿法回转窑、日产2000吨熟料预分解窑新型干法和日产5000吨熟料预分解窑新型干法等4个层次。

第一章1.水泥工业基本建设工作阶段的划分：技术经济调查阶段（水泥工业发展长远规划、资源勘探、项目建议书、可行性研究、工程水文地质勘探地形测量），设计（初步设计），基本建设阶段（施工图设计、施工准备、施工与安装、试生产、竣工验收）正式投产。

2.矿点的选择：水泥是石灰石质原料、粘土质原料以及校正原料经配料粉磨、煅烧、粉磨制得的，石灰石质原料的用量大于粘土质原料，理论上应以石灰石矿山勘探为主。

3.项目建议书内容：前言，项目的名称，项目提出的依据和必要性，建厂规模产品方案和生产方法的初步设想，建厂条件，建设项目进度安排设想，投资。

4.建厂条件：原燃料资源，交通运输，电源，水源，建设场地，环境保护。

5.影响厂址选择的主要因素：靠近原料基地，靠近铁路接轨车站，利用水运条件，尽量靠近水源，应靠近电源，厂址的建厂场地，厂址地形，工程地质条件，水文地质条件，污水排出，地震，大件设备的运输，合理确定工人村建设场地等。

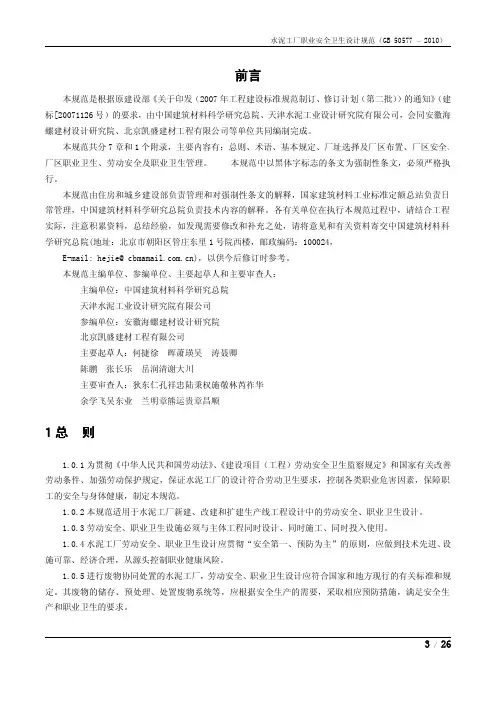

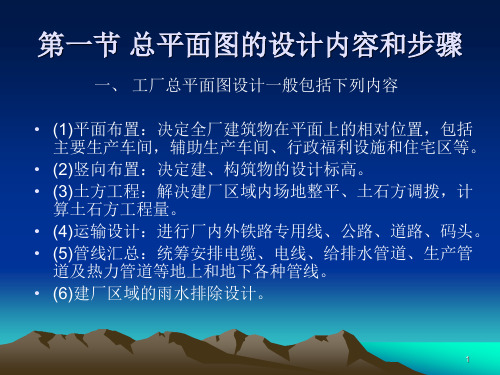

第二章1.水泥厂总平面图设计的主要内容：平面布置，竖向布置，土方工程，运输设计，管线汇总，雨水排出。

2.总平面布置的步骤：初步设计和施工图的设计两个阶段进行。

每个阶段又分资料图和成品图两个阶段进行。

3.总平面布置的基本原则：充分满足工艺要求，布置紧凑但不拥挤，留有扩建的可能性，各类建筑物按功能分区布置，辅助车间和生产服务性设施，应尽量配置在靠近其所服务的主要生产系统区（机修车间、电修车间、动力设施、堆场、仓库、油库），尽可能缩小占地面积，考虑地形和工程地质条件，满足防火、卫生的要求考虑风向和采光，工厂与其他各种设施的连接要合理，厂区的整齐与美化。

4.铁路运输：厂外铁路专用线、厂内铁路；标准轨距1435mm，窄轨距1000mm，750mm；机车类型：蒸汽、内燃、电力；道岔始点：是厂内外铁路分界线；进场线与厂区纵向所成角度≤65°；接轨站与工厂纵向最好平行。

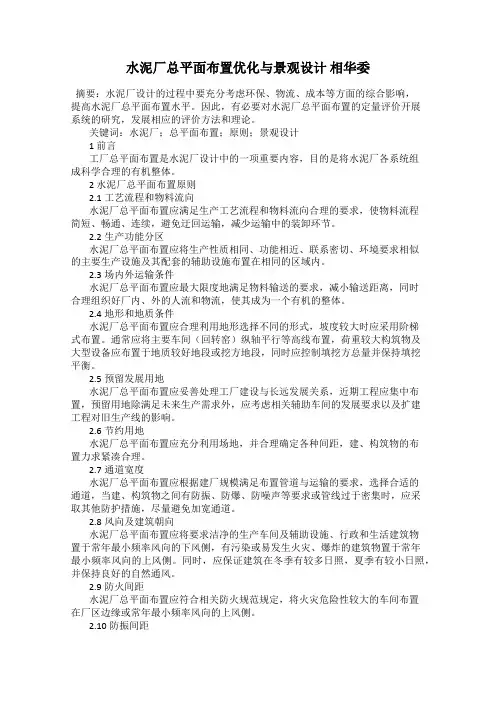

水泥厂总平面布置优化与景观设计相华委摘要：水泥厂设计的过程中要充分考虑环保、物流、成本等方面的综合影响，提高水泥厂总平面布置水平。

因此，有必要对水泥厂总平面布置的定量评价开展系统的研究，发展相应的评价方法和理论。

关键词：水泥厂；总平面布置；原则；景观设计1 前言工厂总平面布置是水泥厂设计中的一项重要内容，目的是将水泥厂各系统组成科学合理的有机整体。

2 水泥厂总平面布置原则2.1工艺流程和物料流向水泥厂总平面布置应满足生产工艺流程和物料流向合理的要求，使物料流程简短、畅通、连续，避免迂回运输，减少运输中的装卸环节。

2.2生产功能分区水泥厂总平面布置应将生产性质相同、功能相近、联系密切、环境要求相似的主要生产设施及其配套的辅助设施布置在相同的区域内。

2.3场内外运输条件水泥厂总平面布置应最大限度地满足物料输送的要求，减小输送距离，同时合理组织好厂内、外的人流和物流，使其成为一个有机的整体。

2.4地形和地质条件水泥厂总平面布置应合理利用地形选择不同的形式，坡度较大时应采用阶梯式布置。

通常应将主要车间（回转窑）纵轴平行等高线布置，荷重较大构筑物及大型设备应布置于地质较好地段或挖方地段，同时应控制填挖方总量并保持填挖平衡。

2.5预留发展用地水泥厂总平面布置应妥善处理工厂建设与长远发展关系，近期工程应集中布置，预留用地除满足未来生产需求外，应考虑相关辅助车间的发展要求以及扩建工程对旧生产线的影响。

2.6节约用地水泥厂总平面布置应充分利用场地，并合理确定各种间距，建、构筑物的布置力求紧凑合理。

2.7通道宽度水泥厂总平面布置应根据建厂规模满足布置管道与运输的要求，选择合适的通道，当建、构筑物之间有防振、防爆、防噪声等要求或管线过于密集时，应采取其他防护措施，尽量避免加宽通道。

2.8风向及建筑朝向水泥厂总平面布置应将要求洁净的生产车间及辅助设施、行政和生活建筑物置于常年最小频率风向的下风侧，有污染或易发生火灾、爆炸的建筑物置于常年最小频率风向的上风侧。

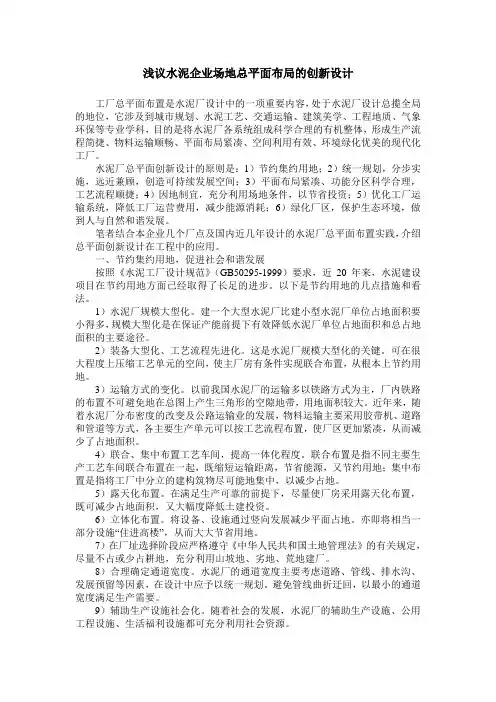

浅议水泥企业场地总平面布局的创新设计工厂总平面布置是水泥厂设计中的一项重要内容，处于水泥厂设计总揽全局的地位，它涉及到城市规划、水泥工艺、交通运输、建筑美学、工程地质、气象环保等专业学科，目的是将水泥厂各系统组成科学合理的有机整体，形成生产流程简捷、物料运输顺畅、平面布局紧凑、空间利用有效、环境绿化优美的现代化工厂。

水泥厂总平面创新设计的原则是：1）节约集约用地；2）统一规划，分步实施，远近兼顾，创造可持续发展空间；3）平面布局紧凑、功能分区科学合理，工艺流程顺捷；4）因地制宜，充分利用场地条件，以节省投资；5）优化工厂运输系统，降低工厂运营费用，减少能源消耗；6）绿化厂区，保护生态环境，做到人与自然和谐发展。

笔者结合本企业几个厂点及国内近几年设计的水泥厂总平面布置实践，介绍总平面创新设计在工程中的应用。

一、节约集约用地，促进社会和谐发展按照《水泥工厂设计规范》（GB50295-1999）要求，近20年来，水泥建设项目在节约用地方面已经取得了长足的进步。

以下是节约用地的几点措施和看法。

1）水泥厂规模大型化。

建一个大型水泥厂比建小型水泥厂单位占地面积要小得多，规模大型化是在保证产能前提下有效降低水泥厂单位占地面积和总占地面积的主要途径。

2）装备大型化、工艺流程先进化。

这是水泥厂规模大型化的关键。

可在很大程度上压缩工艺单元的空间，使主厂房有条件实现联合布置，从根本上节约用地。

3）运输方式的变化。

以前我国水泥厂的运输多以铁路方式为主，厂内铁路的布置不可避免地在总图上产生三角形的空隙地带，用地面积较大。

近年来，随着水泥厂分布密度的改变及公路运输业的发展，物料运输主要采用胶带机、道路和管道等方式，各主要生产单元可以按工艺流程布置，使厂区更加紧凑，从而减少了占地面积。

4）联合、集中布置工艺车间，提高一体化程度。

联合布置是指不同主要生产工艺车间联合布置在一起，既缩短运输距离，节省能源，又节约用地；集中布置是指将工厂中分立的建构筑物尽可能地集中，以减少占地。

目录一.生产车间及辅助设施布置要求二.厂区道路设计要求三.厂区标高及台段确定四.总平面绘制要求五.土（石）方工程及计算方法六.雨水排除及防洪工程七．管线布置及绿化八．附录1工厂总平面技术经济指标2地质边坡坡度允许值3土（石）方计算表4地下管线与建筑物水平及垂直距离表(1)水平距离表(2)垂直距离表概述：水泥厂总平面设计是总管全局性工作，牵扯面广，需要各工种密切配合，因此总图设计是一项复杂细致的工作。

在保证生产顺畅的前提下，应力求各部分布局合理。

首先生产车间布置紧凑，交通运输避免平面交叉，应妥善处理好主要生产区与辅助生产区，原燃料进厂与水泥成品出厂；地上与地下各种设施之间的相互关系，使工厂形成一个有机的整体。

在满足防火、采光通风的要求尽量提高建筑系数，以节约土地面积。

为使全厂环境优美，成为花园式工厂，必须使工厂外形、整齐、美观，辅以各种绿化及照明设施。

一.生产车间及辅助设施布置要求1.窑尾塔架、各种圆库、粉磨厂房等高大建筑物应布置在工程地质、水文地质良好地基承载能力较高的地段。

2.窑尾预热器与生料磨及废气处理系统尽量集中布置在一起以利余热利用，减少热风管道长度。

窑尾烟囱应布置在全年最小频率风向的上风侧。

3.水泥包装及发运以及铁路装卸，应沿地形等高线布置。

4.总降变电站应布置在窑尾烟囱及其他烟气粉尘散发点全年最小频率风向的下风侧。

110KV总降压变电站宜布置在厂区边缘高压线进线方便的一侧，10~35KV总降变电站宜布置在粉磨车间旁或负荷中心。

5.车间变电所、电力室、控制室应附设在服务车间的一侧。

6.循环水泵、水池及冷却塔应布置在环境洁净，粉尘不污染的地段。

当循环水为重力回流时，循环水池宜布置在地势较低地段。

7.空压机站应靠近水泥磨房，窑尾、水泥包装库、生料均化主要用气点（窑尾框架下）及包装车间附近。

8.煤粉制备车间布置在窑尾及窑头均可。

9.耐火材料库尽量布置在窑头附近。

10.汽车衡应布置在货运道路行车方向右侧，在路面边缘以外。

封面绪论一水泥的历史二水泥品种及用途三中国水泥工业概况第一章总论第一节设计要求第二节厂址概述第三节厂规及管理第二章总平面布置及选择第一节概述及气候第二节平面布置第三章工艺第一节原料工段第二节烧成工段第三节水泥粉磨工段第四节出厂第四章物料衡算第五章附图附图一全厂工艺流程图附图二全厂总平面图附图三全厂主要设备图一水泥的历史水泥（英文名cement），粉状水硬性无机胶凝材料。

加水搅拌后成浆体，能在空气中硬化或者在水中更好的硬化，并能把砂、石等材料牢固地胶结在一起。

水泥是重要的建筑材料，用水泥制成的砂浆或混泥土，坚固耐久，广泛应用于土木建筑﹑水利﹑国防等工程。

水泥的历史可追溯到古罗马人在建筑工程中使用的石灰和火山灰的混合物。

1796年英国人J.帕克用泥灰岩烧制一种棕色水泥，称罗马水泥或天然水泥。

1824年英国人J.阿斯普丁用石灰石和粘土烧制成水泥，硬化后的颜色与英格兰岛上波特兰地方用于建筑的石头相似，被命名为波特兰水泥，并取得了专利权。

20世纪初，随着人民生活水平的提高，对建筑工程的要求日益提高，在不断改进波特兰水泥的同时，研制成功一批适用于特殊建筑工程的水泥，如高铝水泥，特种水泥等，水泥品种已发展到100多种。

水泥的生产工艺，以石灰石及粘土为主要原料，经破碎、配料、磨细制成生料，喂入水泥窑中煅烧成熟料，加入适量石膏（有时还掺加混合材料或外加剂）磨细而成。

二品种硅酸盐水泥根据其中矿物组成的变化和外加混合材料的不同而有不同的品种。

熟料中只加石膏而制得的水泥称纯硅酸盐水泥，如在其中加入高炉矿渣、粉煤灰或火山灰等混合材料，则分别称为矿渣硅酸盐水泥、粉煤灰硅酸盐水泥和火山灰硅酸盐水泥。

如果上述混合材料的加入量不超过15％，则称为普通硅酸盐水泥（简称普通水泥）。

上述五种水泥的生产量最大，常称为五大品种水泥。

根据工程要求，在生产过程中可以改变水泥熟料的化学成分，从而生成的各种矿物的含量有差别，如对于高温油井水泥要求硅酸二钙含量增多；大坝用水泥则要求铝酸钙和硅酸三钙的含量低；白色硅酸盐水泥要求氧化铁的含量小于 0.5％；快硬水泥应使硅酸三钙的含量高等。
