(完整版)2施工现场平面布置和临时设施、临时道路布置

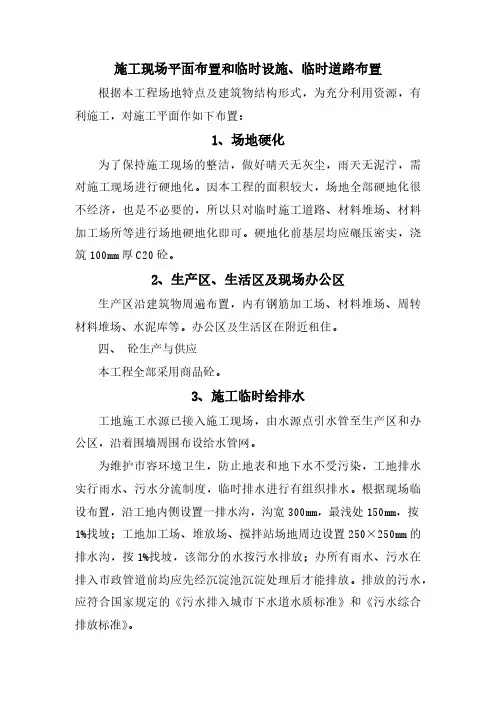

施工现场平面布置和临时设施、临时道路布置根据本工程场地特点及建筑物结构形式，为充分利用资源，有利施工，对施工平面作如下布置：1、场地硬化为了保持施工现场的整洁，做好晴天无灰尘，雨天无泥泞，需对施工现场进行硬地化。

因本工程的面积较大，场地全部硬地化很不经济，也是不必要的，所以只对临时施工道路、材料堆场、材料加工场所等进行场地硬地化即可。

硬地化前基层均应碾压密实，浇筑100mm厚C20砼。

2、生产区、生活区及现场办公区生产区沿建筑物周遍布置，内有钢筋加工场、材料堆场、周转材料堆场、水泥库等。

办公区及生活区在附近租住。

四、砼生产与供应本工程全部采用商品砼。

3、施工临时给排水工地施工水源已接入施工现场，由水源点引水管至生产区和办公区，沿着围墙周围布设给水管网。

为维护市容环境卫生，防止地表和地下水不受污染，工地排水实行雨水、污水分流制度，临时排水进行有组织排水。

根据现场临设布置，沿工地内侧设置一排水沟，沟宽300mm，最浅处150mm，按1%找坡；工地加工场、堆放场、搅拌站场地周边设置250×250mm的排水沟，按1%找坡，该部分的水按污水排放；办所有雨水、污水在排入市政管道前均应先经沉淀池沉淀处理后才能排放。

排放的污水，应符合国家规定的《污水排入城市下水道水质标准》和《污水综合排放标准》。

4、施工现场的场容、场貌管理措施为了减少各种材料的运距,避免无效劳动,有效地组织现场的平面及立体交叉作业,最大限度利用空间,确保做到文明施工,施工平面管理工作设有专人负责,划片包干管理,未经工地负责人同意,任何人不得任意改变。

设立现场领导小组。

现场领导小组是现场施工生产的指挥中心,办公室内挂有施工总平面图、工程进度横道图，安全、质量、文明施工检查评比曲线图、天气情况、统计表、水电情况统计表及质量控制图等。

做到现场施工有条不紊,高质量、高速度、高效率地运转现场所有施工道路均应做好路基,加强对排水沟的管理,保持水沟的畅通。

第二章施工现场平面布置和临时设施、临时道路布置第一节布置依据若我单位有幸中标，施工总平面布置图经审批后要严格执行，但随时间的推移和工程的进展实际情况，可对施工区进行调整。

但要自行控制，不得扩大范围，不得损坏临近的工程设施，各项施工设施布置都要满足：有利生产、方便生活、安全防火、文明施工和环境保护要求，减少对周围群众生活的影响。

各类废弃物必须运至指定地点，竣工时必须完成场地清理，所有临时设施必须拆除清理并恢复原状。

一、布置依据1、招标文件有关要求。

2、现场踏勘情况。

3、施工图纸。

4、总进度计划及资源需用量计划。

5、总体部署和主要施工方案。

6、安全文明施工及环境保护要求。

二、布置原则1、全面满足业主要求、招标文件、施工规范和各项技术要求。

2、严格按照ISO9001国际标准质量管理体系和项目法施工要求进行施工管理和质量控制。

建立健全质量保证体系，强化施工安全技术组织措施，使各项工作落到实处，为本标段有序、高效地进行施工创造良好的条件。

3、统筹安排，科学合理。

根据现场勘察调查资料及本标段工程的工程特点，全面规划、统筹安排，突出重点难点及关键工序，采用科学合理的施工方法，确保施工组织设计满足业主招标文件要求。

4、结合实际，经济可靠。

优化方案，降低成本；方案的确定要充分论证，确保采取施工方案的可靠性，满足施工的总体安排。

5、根据气候条件，采取得力措施，科学地安排施工。

6、所需资源配备确保满足工程施工需要。

7、注重环境保护。

采取得力的水土保护及相关环保措施。

8、注重安全生产，文明施工，采取有力的保证措施。

9、实施项目法管理，通过对劳力、设备、材料、资金、技术、方案和信息的优化处置，实现造价、工期、质量目标效果。

10、严守承诺，全面履行合同。

三、施工总平面图布置图施工总平面图第二节临时设施、临时道路布置一、编制依据《临时性建（构）筑物应用技术规范》（DGJ08-114-2005）《建筑施工现场环境与卫生标准》（JGJ146--2004、J375—2004）《施工现场临时用电安全技术规程》（JGJ46-2005）二、临时用地建设标准项目经理部建立包括办公区、生活区停车区等设施。

施工现场平面布置和临时设施、临时道路布置图1.施工现场平面布置1.1装饰工程施工在可能的情况下将做对外界全封闭施工，进场后及时与业主、监理单位协调，以合理利用现有资源，根据现场情况，主要临时设施可考虑在楼内占用底层非机动车库，设置项目经理办公室（兼值班）、材料仓库及其他必要的临时设施。

1.2材料加工场地可充分考虑分区进行，石材、墙地砖加工在建筑物外部空地进行，木材、板材类加工室内进行，服从业主统一安排和统一管理。

1.3项目部进场后，首先办理临时上下水、电移交等接收工作。

1.4根据业主的要求及施工总平面布置图，按照“实用、经济、搭拆方便”的原则搭设临时用房，现场内按标准化施工现场要求布置。

1.5按消防和卫生要求，于材料加工区、仓库设置消防器材和垃圾箱，由专人进行管理、检查。

1.6按照施工现场水电布置图敷设施工临时用水、用电线路，并于适当部位设置水龙头（或消防栓）和分配箱。

2.临时设施布置本工程施工临时设施拟作如下安排：2.1材料加工区：在场内大空间区布置，尽量采用场外加工，半成品运入现场；砖墙、地面砖等湿作业加工须集中加工，设于排水畅通、运输方便处。

2.2石膏板、木工板等干作业区可根据施工进度灵活布置，但须做好安全防火等措施。

2.3仓库：直接利用拟装饰建筑物内空地，不做特殊安排，必要时可周转使用；油漆涂料根据施工进度随用随进场，零星材料可暂存值班室内。

2.4生活用房：根据实际需要确定，亦可利用楼内底层非机动车库（须业主协调同意），或仅考虑值班室，施工员工均不驻场，职工休息区另行安排。

3.临时道路布置3.1场外由园区道路可直接进入施工现场，利用已有道路，全面施工时须保证现场文明及道路的通畅。

3.2场内利用过道、楼梯进行，不另设临时道路。

4.施工平面管理4.1施工平面管理由项目经理负责，由施工员及材料部门组织实施，按计划分片包干管理。

4.2施工现场主要入口处设置出入制度、场容管理条例、工程简介、安全管理制度等。

施工现场平面布置和临时设施临时道路布置施工现场平面布置和临时设施、临时道路布置第一节现场平面布置原则在进行现场平面布置时，需要考虑交通顺畅、安全生产、文明施工、环保等管理目标的要求。

根据实际情况和业主要求，进行科学、合理的布置，同时优先考虑现场的硬化、绿化、亮化、环保以及现场管理。

阶段平面布置要与该时期的施工重点相适应。

施工材料堆放应设在垂直运输机械（塔吊）覆盖的范围内，以减少二次搬运。

中小型机械的布置要处于安全范围，避开高空物体打击。

临电电源、电线敷设要避开人员流量大的楼梯口及安全出口以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。

加强现场安全管理和环境保护、文明施工管理的力度，控制粉尘设施排污、废弃物处理及噪声设施的布置。

设置便于大型运输车辆通行的现场道路并保证其可靠性。

第二节现场总平面布置一、土方、结构施工阶段平面布置在此施工阶段内，设置了14塔吊，覆盖整个施工范围。

材料加工堆放场地设置在地下室轮廓线外基坑边（塔吊覆盖范围内），共约3720㎡，采用砼硬化路面。

二、装修施工阶段平面布置在此施工阶段，现场投入17台双笼电梯、8台物料提升架，根据主楼装修施工要求调整现场材料加工堆放场地区域，现场设材料加工堆放场地共计约2160㎡。

第三节临建设施布置一、临时办公室位置及内部布置方案缺失段落已删除）在施工现场，我们将按照招标文件的要求建造临时办公室和值班室等设施。

为满足工程需要，我们将现场搭建总包方办公区和分包方办公区等临时设施，采用单层轻钢结构活动房屋体系搭建，总建筑面积约为1300平方米。

总包办公人员将独立住宿，宿舍将采用单层轻钢结构活动房屋体系搭建，总建筑面积约为400平方米。

本工程的工人生活区将设置在施工场北侧，包括工人宿舍、工人食堂和工人厕所等。

我们将采用单层彩钢板活动房建造12栋工人宿舍，总建筑面积约为3220平方米。

现场大门将设置警卫室，警卫室将安排保安昼夜轮流值班。

警卫室的尺寸为4×5米，内部将设一张办公桌和一张床位，采用轻钢龙骨保温彩钢板制作。

(完整word版)施工现场平面布置和临时设施、临时道路布置二、施工现场平面布置一、临时设置布局说明1、机械使用率较低，但为保证随叫随到，为了方便，设置在靠近出入口处。

2、办公楼、宿舍楼、食堂设置周围，浴室、厕所设置在最远处角落。

二、安排计划说明结合浦口区永宁街道付营（三期）拆迁安置房项目1#-4#住宅楼、配电房、门卫室、变电所及附属道路工程现场实际情况，对施工现场平面及临时设施进行合理布局。

以既满足工程施工需要、又符合创建文明建设工地为前提，充分利用现有对外交通等自然条件，综合考虑主题工程规模、施工方案、工期、造价等，按照本工程招标文件，结合本工程现场特点，本着保护绿地和环境，尽量减少对现有交通的干扰和经济合理的原则，因地制宜，因时制宜，有利施工、方便生活、易于管理、安全可靠、经济合理的规划生产活动区、对内对外交通、供电供水以及料场等。

1、临时施工道路施工主通道由城市道路到施工现场入口进出，场外交通道路使用现有城市道路，场内施工铺设临时道路。

2、临时供水布置临时用水包括施工用水、生活用水、消防用水。

3、材料堆场根据本工程的实际情况，材料堆在现场仓库内。

各类材料堆放，必须整齐、规范，具体见平面布置图。

4.临时设施的布置现场临时设施包括行政管理用房、仓库及生活用房。

生活用房包括职工宿舍、食堂、厕所、浴室等。

具体位置见施工平面布置图。

（1）生活与工作区园地周围挖设临时排水沟，并在生活区设砖砌排水沟与周边排水接通。

（2）生活区道路采用l5厘米道渣+10厘米C15砼面层。

（3）生活废水、污水采用化粪池沉淀集中，定期处理，生活垃圾袋装化。

5、施工场地排水为确保施工时代场内排水通顺，施工前必须对本工程排水系统进行综合规划：（1）在施工场地周边开挖纵向排水边沟排水边沟底宽0.5米，深0.6米，沟内采用10cm细石砼铺底，240砖墙护坡，并且用水泥砂浆粉刷，沟底纵坡不小于0.3％。

穿越临时道路采用排水管过路，区域范围内的雨水及基槽内排水通过水泵排入明沟中排放。

二、施工现场平面布置和临时设施、临时道路布置1、平面布置的原则我公司现场项目部施工时根据每个施工阶段的现场不同，认真做好各施工现场临时设施和材料、加工场地的布置和统筹工作。

为了确保本工程的施工质量及施工工期按合同要求圆满完成，确保业主能如期使用，实现现场指挥,及时处理各种问题，动态控制施工质量及工期，为此,需要设置办公室、仓库及现场制作加工区，选择合适可用的地方设立项目经理部.进场前与业主、监理共同协商解决，并力争在施工队伍进场施工前将临时设施办好，提高工作效率。

本工程施工现场平面布置原则如下：1。

1 施工平面布置要紧凑合理,尽量少占用施工场地。

少占施工用地对于施工而言减少了场内运输工作量和临时水电管网，既便于管理又减少了施工成本。

为了减少施工场地,我公司采取了一些技术措施予以解决。

例如，合理地计算各种材料现场的储备量，以减少仓库、堆场面积；对于可场外加工的构件采用场外加工方式等等。

1。

2按照现场的实际条件以及满足施工的要求，在保证工程顺利进行的前提下尽量减少临时设施的用量。

对必须配置的临时设施,应尽量选择对大面积施工影响小的区域，布置时不要影响正常施工。

临时水电系统的选择应使管网线路的长度为最短等.为了保证施工的顺利进行,要求场内道路畅通，机械设备所用的管线等不得妨碍场内交通。

易燃设施（如木工材料、油漆材料仓库等)和有碍人体健康的设施应满足消防要求，并布置在空旷和下风处。

1.3科学确定施工区域和场地面积，尽量减少专业工种之间交叉作业。

施工现场平面布置必须保证上述基本原则外，还必须结合施工现场的具体情况，考虑施工总平面图的要求和所采用的施工方法、施工进度，设计多种方案从中择优.进行比较时，一般应考虑施工用地面积、场地利用系数、场内运输量、临时设施面积、临时设施成本、各种管线用量等技术经济指标。

1。

4各项施工设施布置要求有利生产、方便生活、安全防火、环境保护。

2、布置依据2。

1、招标文件有关要求及《徐州市建设工程文明施工标准》.2。

第二章施工总平面布置图1. 现场平面布置原则现场平面布置应充分考虑确保交通顺畅、安全生产、文明施工，减少二次搬运以及环保等管理目标的要求，根据本工程施工用地的实际情况及业主对用地的具体要求，顺利实现对现场进行科学、合理布置，同时要优先考虑现场的硬化、绿化、亮化、环保(防尘、降燥、净化排水)及现场管理。

2. 本工程的现场平面布置特点2.1. 本工程现场周边环境的特点根据招标文件及现场勘探，本次招标的杭政储出【2014】19号地块商业商务用房兼社会停车场项目地下3层，地上分1#、2#、3#楼以及东区裙房，本工程地上部分基本为钢结构，工期1000天。

项目征地红线在南侧已包含尧典桥路(市政道路)，此道路目前基本已被利用为小区道路，西侧为规划道路，但也在征地范围线内，北侧在现场围墙内有一片空地可与政府沟通利用为现场临时道路，东侧为市政道路(秋石路)。

北侧空地施工时需利用为施工道路，必须与当地政府及居民进行提前沟通。

由于南侧为居民小区，具体施工时需做好对南侧基坑的监测及保护，以及做好相关的防扰民措施。

周边环境信息图2.2. 本工程现场各分部分项工程施工的特点根据招标文件内容，本工程工期1000天，施工周期长，经过总体的施工进度计划和施工部署，本工程土方开挖至粗装修结束施工期间，各分部分项工程穿插进行，由于项目体量大，各分部分项工程的周期长，例如土方开挖量达到70余万m3，需开挖120天；钢结构体量大、分布广，结构形式为地下为现浇钢筋混凝土框架结构(局部为型钢混凝土结构)；塔楼为钢框架+钢支撑结构；裙房为钢框架结构。

3. 施工阶段平面布置(临时工程布置)序号施工阶段主要平面布置内容1 土方开挖阶段办公区(外租场地)办公室、宿舍、食堂、停车场地等设施，共计2栋3层、2栋单层彩钢板房民工生活区(外租场地)8栋3层板房板房，设有民工宿舍、大食堂、商店、化粪池、阅览室等设施。

临时水电提供水单接入口、三级配电系统，临时水电线路临时道路在场地北侧布置6m宽施工临时道路大型机械4台60m、1台70m、1台50m臂长的塔吊4. 各阶段现场施工平面及办公生活区布置(1)土方开挖、地下室施工阶段现场平面布置根据本工程的施工部署、总体施工进度计划及现场实际特点，土方开挖、地下室施工阶段现场平面布置如下：在土方开挖阶段材料主要考虑支撑施工所需材料，材料布置施工道路周边以及栈道上，以便塔吊的调运，现场设2个基坑土方出土口，并在现场设置2个门口分别布置一个洗车台，在地基基础至地下二层顶板施工阶段，材料堆场地点同土方开挖阶段，共设置6台塔吊(4台50m臂长，1台70m臂长，1台50m臂长)，满足地下室结构施工阶段施工平面及垂直材料运输；在施工地下室顶板阶段由于本阶段涉及钢结构施工，之前阶段布置的塔吊不能满足钢结构施工需要，需重新安装6台大型塔吊(4台TC7035,1台JCD300,1台TC6517A)，地下室施工阶段的塔吊同时进行拆除。

施工现场平面布置和临时设施、临时道路布置第一节、施工现场平面布置一、现场平面布置原则本工程在现场平面布置上充分考虑各种环境因素及施工需要，布置时遵循原则如下：（1）现场平面随着工程施工进度，各阶段的平面布置与该时期的施工重点相适应。

（2）在平面布置中充分考虑好场地四周的出入安全，施工现场机械设备、办公、道路、施工人员出入、材料运输、临时堆放场地等的优化合理布置。

（3）施工材料堆放设在塔吊覆盖的范围内，并临近施工区域尽量减少二次转运，节约用工。

由于本工程在结构施工阶段对各种材料作好供应准备，根据需用量随时准备进场。

（4）控制施工噪声较大的作业用房的布置，如钢筋加工房、木工加工房等尽量远离办公区。

（5）临时用电电源、电线敷设要避开人员流量大的楼梯及安全出入口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。

（6）本工程着重加强现场安全管理力度，严格按照《项目安全管理手册》的要求进行现场管理。

（7）本工程要重点加强环境保护和文明施工管理的力度，使工程现场处于整洁、卫生、有序合理的状态，使该工程在环保、节能等方面成为一个名副其实的绿色建筑。

（8）控制粉尘设施排污、废弃物处理的布置。

（9）设置便于大型运输车辆通行回转的现场道路并保证其可靠性。

二、施工现场平面布置1、临时设施布置为了优质高效快速的完成本工程，我司拟在现场布置修建各种材料加工棚以及保卫房、配电房等，办公及施工人员驻地，可由业主在现场协调指定。

2、主要机械设备布置所有施工机械必须合理布局以满足施工需要，安装位置应确保安拆方便、材料装卸方便且运距较短、材料堆场易于设置。

对周边无交通妨碍和安全危害。

3、堆场及加工场地本工程堆场主要用于钢筋、架料、砌体、水泥、砂石堆放，加工场地主要有钢筋加工场和木材加工场。

第二节、生产生活临建规划一、施工围墙施工围墙按业主指定的范围搭设，本工程设二个施工大门，临街面围墙完善为景观式围墙。

二、施工道路施工主干道利用既有的城市干道，施工区域内施工道路主要布置在施工周围，形成贯通的通道，保证施工道路的通畅。

施工现场平面布置和临时设施、临时道路布置一、施工平面管理1、平面管理原则将临时设施布置在现场的空地，不占用主要工序施工用地，减少临建搬运次数，为保证工期提供有利保障。

在平面布置中应充分考虑好施工机械设备、办公、道路、现场出入口、临时堆放场地等的优化合理布置。

施工材料堆放应尽量设在一次搬运到位的范围内，以减少发生二次搬运为原则。

中小型机械的布置，要处于安全环境中，要避开高空物体打击的范围。

临电电源、电线敷设要避开人员流量大的楼梯及安全出口，以及容易被坠落物体打击的范围，电线尽量采用暗敷方式。

本工程应着重加强现场安全管理力度，严格按照建筑施工安全管理标准的要求进行管理。

本工程要重点加强环境保护和文明施工管理的力度，使工程现场永远处于整洁、卫生、有序合理的状态。

控制粉尘设施排污、废弃物处理及噪声设施的布置。

设置便于大型运输车辆通行的现场道路并保证其可靠性。

2、平面管理计划的实施由一名项目副经理负责总平面的使用管理，现场实施总平面使用调度会制度，根据工程进度及施工需要对总平面的使用进行协调与调整。

二、施工总平面布置1、垂直运输现场设置塔吊及物料提升机对建筑材料及施工人员进行垂直运输。

混凝土采用泵车进行垂直运输。

2、钢筋、模板加工区现场设置钢筋、模板加工及存放区，钢筋加工场和模板加工场采用钢管搭设，顶部采用镀锌瓦楞铁覆盖。

3、砂浆搅拌场本工程混凝土采用商品混凝土，在现场设置一个砂浆搅拌场。

配置砂浆搅拌机，搅拌机附近设置10m3贮水箱，以保证临时停水时不影响施工。

4、生产生活临时设施布置场内道路场内临时道路在施工阶段，采用宽10米，厚20厘米的碎石，上铺20厘米厚混凝土铺垫道路，道路两侧修排水沟。

施工围挡和大门设置本工程设封闭出入口，围挡采用5mm彩板封闭围挡，大门设置为8 米宽的出入大门，大门按标准标志制作，在出入口一侧设置门卫室，日夜值班，施工车辆出口处设清洗沉淀池。

警卫室由于现场条件限制，在大门口设置活动的警卫室，厕所由于工程占地面积大，考虑在现场设置成品流动厕所，设专人清理打扫。

2施工现场平面布置和临时设施临时道路布置2.1施工总平面布置根据本工程的地理位置、周边环境以及现场勘察资料，本着实现文明施工、节约的原则，现场平面布置应充分考虑确保交通顺畅、安全生产、文明施工，减少二次搬运以及环保等管理目标的要求，根据本工程施工用地的实际情况及业主对用地的具体要求，顺利实现对现场进行科学、合理布置，同时要优先考虑现场的硬化、绿化、亮化、环保（防尘、降噪、净化排水）及现场管理。

2.1.1施工总平面布置合理与否，将直接关系到施工进度的快慢和安全文明施工管理水平的高低，为保证现场施工顺利进行，确定平面布置原则为：在满足施工的条件下，尽量节约施工临时用地。

满足施工需要和文明施工的前提下，尽可能减少临时建设投资。

在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度地减少场内运输，特别是减少场内二次搬运。

中小型机械的布置要处于安全范围，避开高空物体打击。

在平面布置上，尽量避免设备安装、绿植绿化及其他施工作业相互干扰。

符合文明施工现场卫生及安全技术要求和防火规范。

根据施工现场阶段的变化做相应调整，具体做到：临时堆场放在工地临时空地；将设备安装、绿化苗木堆场分开管理。

材料堆放挂牌，必要时架空遮盖。

规范现场各项管理工作，按照规定进行施工现场管理，确保文明安全施工，确保工程现场处于整洁、卫生、有序合理的状态，确保该工程在环保、节能等方面成为一个名副其实的绿色环保工程。

2.2施工现场平面布置随着工程施工进度进行布置和安排，阶段平面布置要与该时期的施工重点相适应。

本工程现场场地紧张，施工中要兼顾考虑到各工序的施工均衡，场内必须考虑保证施工道路通畅和保证有部分堆料场地。

同时在平面布置中不同期间应充分考虑好施工机械设备、道路、临时堆放场地等的优化合理布置。

2.2.1现场平面布置应遵循原则由于施工现场用地紧张，办公区域、生活区域、施工区域布局采取分散布置原则。

充分体现环保节能和人文相结合，临时设施布置按业主要求进行建设,标准统一,集中文明管理。

（完整版）、施⼯现场平⾯布置和临时设施、临时道路布置2、施⼯现场平⾯布置和临时设施、临时道路布置2.1施⼯现场现状本项⽬位于本⼯程位于江苏省淮安市淮安区新华路与经⼆路交叉⼝。

本⼯程施⼯现场上实现了三通⼀平条件，临时⽔、电已引⼊现场。

根据总平⾯设计图，规划建设⽤地红线范围内的场地较为狭⼩。

2.2施⼯平⾯布置的依据（1）招标⽂件的有关要求；（2）现场红线、⽔源、电源位置，以及现场勘察成果；（3）设计图纸中的总平⾯图、建筑平⾯、⽴⾯图；（4）总进度计划及资源需⽤量计划；（5）总体部署和主要施⼯⽅案；（6）建筑施⼯安全质量标准化管理标准及环境保护要求；（7）建设单位的相关规定。

2.3现场围挡及出⼊⼝2.3.1现场⼤门现场⼤门位置设置在设计总平⾯所⽰的西侧，即经⼆路⼀侧。

结合建设单位的相关要求，采⽤门柱式双开⼤门，⼤门净宽6m，⾼度2m，门扇等分，其中⼀扇设1.6m×0.8m 的⼈⾏⼩门。

出⼊⼝处冲洗台，配备⾼压冲洗设备。

由专⼈负责冲洗外出车辆，确保净车出场。

2.3.2现场围墙经现场勘查，拟建场地周边围挡已完成。

2.3.3门卫室现场主出⼊⼝处设⼀门卫室，门卫24⼩时轮流值班。

2.3.4七牌⼆图在⼤门出⼊⼝处设置施⼯现场“七牌⼆图”宣传公⽰牌，具体内容为：（1）七牌：⼯程概况牌、安全警⽰牌、安全⽣产牌、消防保卫牌、环境保护和⽂明施⼯牌、项⽬管理⼈员名单及监督电话牌、安全⽣产倒计时牌；（2）⼆图：施⼯总平⾯布置图、消防布置平⾯图。

“七牌⼆图”的构架在安装时要确保其基础的牢固性和抗风性。

2.4临时道路根据施⼯场地情况，公共区域内施⼯单位已完成，本标段内现场临时道路只能设置在西侧，宽度4m，作为运输车辆在场地内的主要路线和消防通道，主道路采⽤500厚⽑⽯铺垫做路基，上铺100mm厚碎⽯或道渣灌缝，⾯层浇筑250mm厚C30混凝⼟路⾯。

2.5垂直运输机械的平⾯布置2.5.1塔吊平⾯布置本项⽬主要由6栋⼩⾼层及地下室组成，故在进⾏塔吊布设时，以每幢住宅楼各布置1台塔吊为基本原则，同时也要兼顾到邻近地下车库、商业裙房的材料运输，具体配置情况如下：6栋住宅楼：选⽤4台QTZ63塔吊，臂长55m；同时兼顾到临近的地下车库。

二、施工现场平面布置和临时设施、临时道路布置2.1 施工现场情况本工程位于市区，场地基本平整，交通便利，具备施工条件。

2.2总平面布置原则⑴施工现场临时道路在满足材料运输要求的前提下，尽量充分利用规划道路布设。

⑵施工现场总平面布置能够配合施工进度的要求。

⑶临时设施尽量一步到位，避免出现挪位现象。

⑷材料的堆场以方便施工和运输为原则。

2.3现场设施布置及临时用房计划：⑴根据该工程的具体位置，及现场情况，布设本工程的施工现场总平面布置图（见附页）。

⑵根据场地情况，包括项目管理人员办公室，会议室，活动室及吸烟室，管理人员宿舍，操作人员宿舍等均设在施工场区内。

⑶施工现场入口设门卫室，场内设必要的生产车间，包括配电房，钢筋加工车间，木工加工车间等。

⑷工程进入装饰及安装阶段，现场木工车间，钢筋车间撤销，改为装饰材料，安装材料堆场。

2.4现场用电布置临时用电统一由发配电房控制，实行三相五线制，分大型机械设备用电、现场加工搅拌生产用电和生活办公用电等。

2.4.1配电⑴施工现场配电间内设总配电柜一台（P0）。

从变压器低压倒引入，配电柜的导线采用BV铜芯塑料线截面为70mm2，三相四线引入，配电间四周打接地极（镀锌钢管φ40，长 2.5米）三根，接地极用25×4镀锌扁钢搭接焊通再与配电柜基础连接，接地电阻要求不大于4Ω。

从配电柜引出四个回路，向施工现场及临时设施供电。

⑵第一回路(N1)为门卫及生活区、办公区照明用电。

此回路导线BV型铜芯塑料线的截面应为10mm2，采用三相五线利用BV-3×10+2×6穿PVC管理地引入二级配电箱P1，从P1箱再分别向门卫室及大门及两侧灯箱供电。

⑶第二回路(N2)为钢筋对焊机供电。

此回路供电导线BV截面为25mm2,采用之三相五线用BV-3×25+2×16导线穿PVC管（φ50）埋地引至配电箱P2。

⑷第三回路为木工及钢筋其他加工设备供电。

施工现场平面布置和临时设施、临时道路布置第一节、施工现场平面布置1、布置原则合理布置施工现场不但可以满足施工需要，加速工程进度，减少现场混乱，还可以实现文明施工，减少临时设施，节约施工费用。

现场平面布置应遵循原则如下：(1）、符合施工需要，工作方便；(2）、减少发生二次搬运；(3）、安排整齐有序，注意节约。

2、平面布置说明现场平面随着工程施工进度进行布置和安排，阶段平面布置要与该时期的施工重点相适应。

本工程现场场地紧张，施工中要兼顾考虑到各工序的施工均衡。

场内必须考虑保证施工道路通畅和保证有部分堆料场地。

同时在平面布置中不同期间应充分考虑好施工机械设备、道路、临时堆放场地等的优化合理布置。

临电电源、电线敷设要避开人员流量大的坡道及安全通道，场区电缆尽量采用暗敷方式。

临电和临水设施充分考虑满足主体结构施工期间的需要。

施工现场平面布置图见附表。

第二节、临时设施布置1、办公用房及生活设施的搭建(1）、搭建位置：拟将项目部设置在施工现场附近的空地上。

(2）、根据本工程的规模及具体情况，办公室搭建拟采用双层彩钢板活动房；澡堂、宿舍、食堂、厕所等生活设施采用砖砌。

在办公用房及生活设施四周用彩钢板围墙，把施工区与非施工区进行隔离，并标牌示意。

在围墙外挖掘排水沟并做好排水和防汛工作。

(3）、办公、生活设施1）、办公室干净、卫生、整齐。

职工宿舍做到通风、明亮、保温、隔热，地面用砖捕面，宿舍内物品摆放整齐。

2）、职工食堂干净、卫生，锅台、锅灶用瓷砖或马塞克贴面，食堂工作人员必须经过健康检查，有健康合格证，穿戴工作服、帽，食物容器上有生熟标记，餐具经过严格消毒，设置防蝇、防鼠措施。

3）、厕所设专人管理，生活垃圾及时处理。

(4）、临时用电用水临时用电用水请业主帮助协调，我公司负责具体落实并承担相关费用。

1）、临时用电根据现场实际特点，项目部及加工用电从附近企业接电，请业主出面帮助协调，由我公司负责具体落实，根据临时用电情况，我公司将设专用配电箱，采用集中管理和专人管理大方式，现场施工用电线路采用三相五线制）临时用电的电缆采用架空与地面埋设相结合的方法，并做好相应的警示标志，电缆分配箱将根据工程的施工流向分别逐一设置。

施工现场平面布置和临时设施、临时道路布置第三章施工现场平面布置和临时设施、临时道路布置一、布置原则根据招标人对施工场地的规划要求，施工现场之外的路面或场地不得被材料、积土等占用，以减少对周围群众生活的影响。

同时，为确保工程进度，方便材料进场，减少运输量。

二、临时设施、临时道路布置1、施工供电1）根据现场勘测结果，拟采用当地电网供电。

2）配电房。

建设两间4.5m×3.5m的配电房，用于布置配电盘和备用发电机组。

配电房结构为砖墙，外墙采用1:1水泥砂浆勾缝，内墙采用1:2:8混合砂浆粉刷，水质白涂料两度，屋面采用彩钢瓦。

3）配电线路。

布置两路三相四线制生产用电线路，分别到加工场和拌和站。

另外，还要布置一路三相四线制线路，供办公及生活区使用。

2、电信设备工地拟安装一部固定电话和一部传真机，以及10套对讲机、移动电话、上网电脑等现代通讯设备，以满足工地对内对外通讯和信息传输的需要。

3、施工供水1）生产用水。

拟接当地自来水或井水，主管道采用管径为150毫米的PVC管，管线长300米。

2）生活用水。

拟接当地内自来水，主管道采用管径为100毫米的PVC管，管线长200米。

4、办公及生活设施办公区及生活区布置在施工临时用地区域，办公区占地面积400平方米，生活区等1600平方米。

1）项目经理部办公用房共建一幢。

规格为3.5m×5m×12间，为钢结构活动板房。

其中，两间单元作为大会议室，一间作小会议室，两个单间作为建设单位和监理单位人员现场办公用房，还有四间作为项目部部门办公室，其余两间作为试验室。

项目部办公设施的配置满足工程施工管理和办公现代化的要求。

2）生活用房在生活区内建设一幢职工宿舍，规格为3.5m×5m×10间，结构为活动板房。

食堂采用砖墙，外墙采用1:1水泥砂浆勾缝，内墙采用1:2:8混合砂浆粉刷，水质白涂料两度，屋面采用钢屋架和水泥瓦。

此外，还建设一处面积为35平方米的砖砌结构厕所。

第2章施工现场平面布置和临时设施、临时道路布置2.1 施工现场平面布置2.1.1 施工现场平面布置的原则（1）按照施工生产与生活住地相分离，对施工现场内各相交路口进行部分围档，保障附近居民出入方便和道路畅通。

（2）施工场地内，按照布局合理、紧凑有序、保证生产、文明施工的原则布置现场办公、施工生产、生活卫生设施，特别注意完善弃土外运及外购土运进等防止污染城市环境的措施。

（3）场地内设完善的地面和基坑排水系统，设置沉淀池、拦污栅，污水经沉淀后再排入城市排污管路，保证场地和基坑排水需要。

（4）根据现场特点，因地制宜布置施工用电和施工供水管路，并注意按施工用电安全规则敷设线路和安装机电设备，确保供电安全。

（5）施工所需材料尽量合理安排，用量不多的材料或成品半成品材料尽可能做到随用随进，节约使用有限的堆放场地，实在是施工必须事先堆放在现场的原材料，一定要安排堆放在远离工厂企业和居民集居地的地方，对容易起尘的材料使用不易起燃的覆盖物遮盖防止扬尘，并注意不影响交通，不给行人造成安全隐患。

2.1.2 施工现场布置准备（1）我公司在接到发包方的中标通知书后，立即委派人员进场，对原有的设计要求，进行现场实际复合。

（2）根据本工程施工现场具体情况，结合本工程施工特点，我公司考虑现场搭设临时设施及安排机械停放场地和相关材料存储场地。

（3）及时做好进场机械设备的安装调试工作。

（4）供水、供电，生活用水用电可与当地供水、供电部门联系解决，为确保施工用电，配备发电机作施工用电备用。

（5）通讯，项目经理部工程负责人及技术员、施工队负责人每人配移动电话一部。

（6）配合业主办好用地手续，清除现场障碍，搞好场地平整，维护好施工场地，注意环境卫生、市容整洁。

2.2 临时设施、临时道路布置（1）临时便道方案临时施工便道布置：施工便道利用原有道路作为本工程的交通运输通道。

（2）临时电力设施的布设施工时与地方电力部门联系后，按接入点接至施工现场。

第二章施工现场平面布置和临时设施、临时道路布置第一节施工平面布置一、施工平面布置的原则1、在满足施工需要前提下，尽量减少施工用地。

2、施工现场布置要紧凑合理，充分考虑本工程施工现场的实际情况，合理布置施工现场、临时办公用房、工具房、库房、材料堆放场、临时厕所及临时水电管线布置等，施工总平面布置依据施工要求及环保和消防的要求。

保护好施工现场的原有设施。

合理布置各项施工设施，科学规划施工道路。

科学确定施工区域，尽量减少交叉作业。

3、尽量降低运输费用，保证运输方便，减少二次搬运。

4、尽量降低临时设施的修建费用，充分利用已有或拟建房屋、管线、道路为施工服务。

5、有利施工、方便生活，居住区到施工区的距离要近。

6、符合劳动保护、技术安全和防火要求。

二、施工平面布置的方式1、运输道路的布置：道路应与仓库、料场的位置结合布置，并与场外道路连接。

2、仓库的布置：布置接近使用地点，其纵向应与线路平行，装卸时间长的仓库及料场用地要尽量远离道路，以免影响交通。

3、场内临时道路的布置：尽量利用永久道路，必须修建的临时道路，要把仓库、料场和施工点贯穿起来，对过路的管线要先铺设。

4、项目部办公区、生活区的布置：办公区及生活区设在甲方指定位置，生活区和办公区分开布设，食堂布置在生活区为宜。

第二节施工总平面布置图一、施工平面图布置说明1、我公司严格按照施工总平面布置图规划搭设办公室、工人宿舍等临时设施。

2、办公室、职工宿舍配备电脑、设施布置整齐美观、不拥挤、有足够的安全消防通道和良好的采光和通风条件。

3、职工餐厅配备专职的炊事员，确保食堂清洁卫生，炊具干净，室内无蝇鼠，定期对蔬菜、食品进行卫生检查。

炊事员必须身体健康，持有健康上岗证和专用工作服。

4、工人宿舍排出值班表，每日派人清扫，宿舍内不自隔小房间，不乱拉电线，不准留外人住宿。

5、生活、卫生区设有专人清理，每周喷洒药剂。

6、临时设施采取封闭式管理，并设置值班人员，禁止无关人员随意进出。

第二章施工现场平面布置和临时设施、临时道路布置目录2.1施工总平面布置原则 (1)2.2施工现场平面布置 (1)2.2.1项目部布置 (2)2.2.2机械停放场布置 (3)2.2.3材料堆放场布置 (4)2.2.4冲洗设备布置 (4)2.2.4临时用电布置 (4)2.2.6供水布置 (5)2.2.6.1施工、生活用水量 (5)2.2.6.2现场供水管网布设 (5)2.2.7围挡布置 (5)2.3施工现场临时设施布置 (6)2.3.1项目办公区布置 (6)2.3.2职工生活区布置 (7)2.4施工现场临时道路布置 (7)2.4.1施工临时道路布置 (7)第二章施工现场平面布置和临时设施、临时道路布置2.1施工总平面布置原则结合现场实际情况，项目部根据甲方指定位置就近搭设。

施工现场采用施工围挡与外部主要连通道路分割开来，施工场区内设现场值班室、仓库、配电间、材料加工场、材料堆场等，具体位置详见图2.2-1施工总平面布置图。

施工总平面布置合理与否，将直接关系到施工进度的快慢和安全文明施工管理水平的高低，为保证现场施工顺利进行，确定平面布置原则为：1、在满足施工的条件下，尽量节约施工临时用地。

满足施工需要和文明施工的前提下，尽可能减少临时建设投资。

2、在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度地减少场内运输，特别是减少场内二次搬运。

3、在平面布置上，尽量避免土建、绿化及其他施工作业相互干扰。

4、符合文明施工现场卫生及安全技术要求和防火规范。

5、根据施工现场阶段的变化做相应调整，具体做到：（1）、临时堆场放在工地临时空地。

（2）、将土建、绿化（苗木）堆场分开管理。

（3）、材料堆放挂牌，必要时架空遮盖。

6、规范现场各项管理工作，按照规定进行施工现场管理，确保文明安全施工。

2.2施工现场平面布置本项目位于溧水区胭脂河天生桥公园对岸，区域内为原生态山体，内有三条道路贯穿，周边区域为林带及农田，综合考虑交通、周围居民安全、标准化工地和文明工地的要求采用封闭形式进行施工，现场在适当位置设置施工出入口，出入口设置警示标志。
