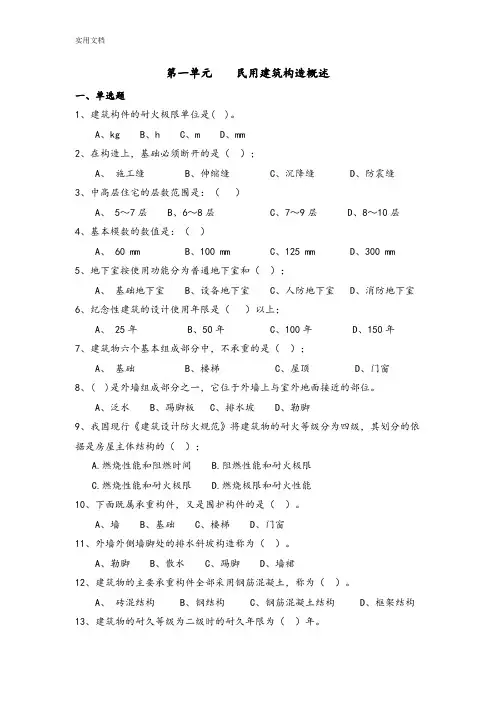

第一单元民用建筑构造概述
一、单选题
1、建筑构件的耐火极限单位是( )。
A、kg
B、h
C、m
D、mm
2、在构造上，基础必须断开的是（）；
A、施工缝
B、伸缩缝
C、沉降缝
D、防震缝
3、中高层住宅的层数范围是：（）
A、 5～7层
B、6～8层
C、7～9层
D、8～10层
4、基本模数的数值是：（）
A、 60 mm
B、100 mm
C、125 mm
D、300 mm
5、地下室按使用功能分为普通地下室和（）；
A、基础地下室
B、设备地下室
C、人防地下室
D、消防地下室
6、纪念性建筑的设计使用年限是（）以上；
A、 25年
B、50年
C、100年
D、150年
7、建筑物六个基本组成部分中，不承重的是（）；
A、基础
B、楼梯
C、屋顶
D、门窗
8、( )是外墙组成部分之一，它位于外墙上与室外地面接近的部位。
A、泛水
B、踢脚板
C、排水坡
D、勒脚
9、我国现行《建筑设计防火规范》将建筑物的耐火等级分为四级，其划分的依据是房屋主体结构的（）；
A.燃烧性能和阻燃时间
B.阻燃性能和耐火极限
C.燃烧性能和耐火极限
D.燃烧极限和耐火性能
10、下面既属承重构件，又是围护构件的是（）。
A、墙
B、基础
C、楼梯
D、门窗
11、外墙外侧墙脚处的排水斜坡构造称为（）。
A、勒脚
B、散水
C、踢脚
D、墙裙
12、建筑物的主要承重构件全部采用钢筋混凝土，称为（）。
A、砖混结构
B、钢结构
C、钢筋混凝土结构
D、框架结构
13、建筑物的耐久等级为二级时的耐久年限为（）年。
A、50~100
B、25~50
C、70~50
D、15~25
14．民用建筑包括居住建筑和公共建筑，其中（）属于居住建筑。
A.托儿所
B.宾馆
C.公寓
D.疗养院
15.( )属于高层住宅。
A.≥9层的住宅
B.≥11层的住宅
C.≥8层的住宅
D.≥10层的住宅
16.某综合大楼共29层，建筑高度为92.7m，则其为（）。
A.多层建筑
B.(高)高层建筑
C.中高层建筑
D.超高层建筑
17.二级建筑的耐久年限为（）。
A.15年以下
B.25-50年
C.50-100年
D.100年以上18．一级建筑的耐久年限在（）以上。
A.70年
B.100年
C.50年
D.15年
19.二级建筑的耐久年限为50-100年，适用于（）。
A.重要建筑
B.临时性建筑
C.一般性建筑
D.次要建筑20．建筑高度超过（）的民用建筑为超高层建筑。
A.50m
B.60m
C.90m
D.100m
21．我国《民用建筑设计通则》中规定，把10层及10层以上的住宅，建筑高度超过（）m的公共建筑（不包括单层的主体建筑）称为高层建筑。
A.20
B.22
C.24
D.28
22.沉降缝与伸缩缝在构造上最根本的区别之一是（）。
A.沉降缝在基础上也要设缝，伸缩缝不需在基础上设缝
B.伸缩缝在基础上也要设缝，沉降缝不需在基础上设缝
C.沉降缝在基础、墙体上要设缝，伸缩缝在墙体、楼板上设缝
D.伸缩缝在基础、墙体上要设缝，沉降缝在墙体、楼板上设缝
23.沉降缝的基础必须要（）。
A.整浇
B.断开
C.搭接
D.连续
24.建筑物的主要承重构件全部采用钢筋混凝土结构，称为( )。
A.砖混结构
B.钢结构
C.钢筋砼结构
D.框架结构
25.除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。
A. 16m，20层
B. 16m，40层
C. 24m，100 层
D. 24m，100m
26.建筑物的耐久等级为二级时其耐久年限为（）年，适用于一般性建筑。
A. 50～l00
B. 80～150
C. 25～50
D. 15～25
27.建筑物的设计使用年限为50年，适用（）。
A.临时性结构
B.易于替换的结构构件
C.普通房屋和构筑物
D.纪念性建筑和特别重要的建筑结构
28.耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限（）以上的（）。
A. 0. 5小时，难燃烧体
B. 1小时，难燃烧体
C. 0. 5小时，非燃烧体
D. 1小时，非燃烧体
29. 建筑是建筑物和构筑物的统称，（）属于建筑物。
A. 住宅、堤坝等
B. 学校、电塔等
C. 工厂、水塔等 C. 工厂、展览馆等
30. 建筑的构成三要素中（）是建筑的目的，起着主导作用。
A. 建筑功能
B. 建筑的物质技术条件
C. 建筑形象
D. 建筑经济
31、根据《建筑模数协调统一标准》的规定，我国基本模数的数值规定为（）。
A、1000mm
B、100mm
C、10mm
D、300mm
32、判断建筑构件是否达到耐火极限的具体条件有（）。
①构件是否失去支持能力②构件是否被破坏
③构件是否失去完整性④构件是否失去隔火作用⑤构件是否燃烧
A、①③④
B、②③⑤
C、③④⑤
D、②③④
33、耐火等级为一级的高层建筑的以下构件中哪一种的耐火极限要求最高？
A．柱
B．承重墙、楼梯间、电梯井和住宅单元之间的墙
C．楼板、疏散楼梯、屋顶承重构件
D．房间隔墙
34、伸缩缝是为了预防（）对建筑物的不利影响而设置的。
A、荷载过大
B、地基不均匀沉降
C、地震
D、温度变化
35.温度缝又称伸缩缝，是将建筑物( )断开。
Ⅰ.地基基础Ⅱ.墙体Ⅲ.楼板Ⅳ.楼梯Ⅴ.屋顶
A.ⅠⅡⅢ
B.ⅠⅢⅤ
C.ⅡⅢⅣ
D.ⅡⅢⅤ
36、影响建筑构造的因素有（）。
A、外界环境、建筑技术条件、建筑材料
B、外界环境、建筑施工条件、建筑材料
C、外界环境、建筑技术条件、建筑标准
D、外界环境、建筑施工条件、建筑标准
37、房屋一般由（）等几部分组成。
A、基础、楼地面、楼梯、墙（柱）、屋顶、门窗
B、地基、楼板、地面、楼梯、墙（柱）、屋顶、门窗
C、基础、楼地面、楼梯、墙、柱、门窗
D、基础、地基、楼地面、楼梯、墙、柱、门窗
38．下面对沉降缝的描述正确的是（）：
Ⅰ、基础不断开
Ⅱ、缝两侧设置墙体
Ⅲ、缝宽一般比伸缩缝大，比抗震缝小
Ⅳ、自基础至屋顶沿结构全部断开
A.ⅠⅡⅢ
B.ⅠⅢⅤ
C.ⅡⅢⅣ
D.ⅢⅣ
39. 建筑物的耐久等级为二级时其耐久年限为( )年，适用于一般性建筑。 A．50~100 B. 80~150
C. 25~50
D.15~25
40. 建筑是建筑物和构筑物的统称，（）属于建筑物。
A. 住宅、堤坝等
B. 学校、电塔等
C. 工厂、水塔等 C. 工厂、展览馆等
41. 建筑的构成三要素中（）是建筑的目的，起着主导作用。
A. 建筑功能
B. 建筑的物质技术条件
C. 建筑形象
D. 建筑的经济性
42.根据《高层建筑混凝土结构技术规程》（JGJ3．2002）的规定，高层建筑（）（2006年一建考试题）
A 10层及10层以上或高度超过28m
B．12层及12层以上或高度超过36m
C．14层及14层以上或高度超过42m
D．16层及16层以上或高度超过48m
43．我国现行《建筑抗震设计规范》（GB50011-2001），适用于抗震设防烈度为（）度地区建筑工程的抗震设计。（2006年一建考试题）
A．4、5、6和7
B．5、6、7和8
C．6、7、8和9
D．7、8、9和10
44．普通房屋的正常设计使用年限为（）年。（2007年一建考试题）
A．10 B．25 C．50 D．100
45．我国房屋抗震设计的地震烈度，采用的是（）个等级划分的烈度表。（2010
年一建考试题）
A．6 B．8 C．10 D．12
46．在建筑结构中，从基础到上部结构全部断开的变形缝是（）（2010年一
建考试题）
A.伸缩缝
B.沉降缝
C.防震缝
D.温度缝
47．下列常见建筑结构体系中，适用房屋建筑高度最高的结构体系是（）（2010
年一建考试题）
A．框架 B.剪力墙 C.框架—剪力墙 D.筒体
48. 房屋建筑筒中筒结构的内筒，一般由（）组成。
A. 电梯间和设备间
B. 楼梯间和卫生间
C. 设备间和卫生间
D. 电梯间和楼梯间
49.楼盖和屋盖采用钢筋混凝土结构，而墙和柱采用砌体结构建造的房屋属于
（）体系建筑。
A. 混合结构
B. 框架结构
C. 剪刀墙
D. 桁架结构
50.耐久等级的指标是（）
A．建筑功能 B.抗震等级 C.使用年限 D.结构类型
51.定位轴线是用来确定建筑物主要结构构件位置极其（）的基准线。
A．标志尺寸 B.构造尺寸 C.实际尺寸 D.尺寸数字
52.以下关于定位轴线的说法中错误的是（）
A．纵向轴线用字母表示，顺序是从上到下。
B. 横向轴线用数字表示，顺序是从左到右。
C. 字母I、O、Z不能用做轴线编号。
D. “2-1”表示2区的1号轴线。
53. 伸缩缝的宽度一般为( )。
A．10～30mm B．20～40mm C．10～40mm D．20～30mm 二、多选题
1．按照燃烧性能可以把建筑构件(材料)分为( )。
A.非燃烧体
B.难燃烧体
C.燃烧体
D.易燃烧体
E.防火体2．变形缝包括（）。
A.温度缝
B.分仓缝
C.沉降缝
D.防震缝
E.施工缝
3.属于沉降缝设置原则的有：( )。
A.建筑物的中部
B.横墙对位的部位
C.同一建筑相邻部分高差或荷载差异较大时
D.同一建筑采用不同的结构形式
E.同一建筑的施工时期间隔较长时
4. 建筑物的耐火程度取决于建筑物的（）。（2004年一建考试题）
A. 可燃烧性
B. 屈服极限
C. 闪点
D. 强度极限
E. 耐火极限
三、综合题
1、上图按建筑的使用性质最可能属于（）
A 农业建筑
B 工业建筑
C 民用建筑
2、本工程按照承重结构所使用的材料应该属于（）
A 木结构
B 砖混结构
C 钢筋混凝土结构
D 其他结构
3、一楼的层高是（）
A 2.4m
B 3m
C 2400㎜
D 3000㎜
4、一楼房间的净高是（）
A 2.4m
B 3m
C 2.6m
D 2m
5、本工程的建筑总高度至少是（）
A 9m
B 10.5m
C 10.95m
D 3m
6、本工程按照建筑的层数分类属于（）
A 低层
B 多层
C 中高层
D 高层
7、本工程室内地坪的建筑标高是（）
A 3m
B 6m
C 9m
D 0.000m
8、民用建筑构造的组成中以下哪个在本图中没有体现（）
A 地基
B 基础
C 墙体
D 梁

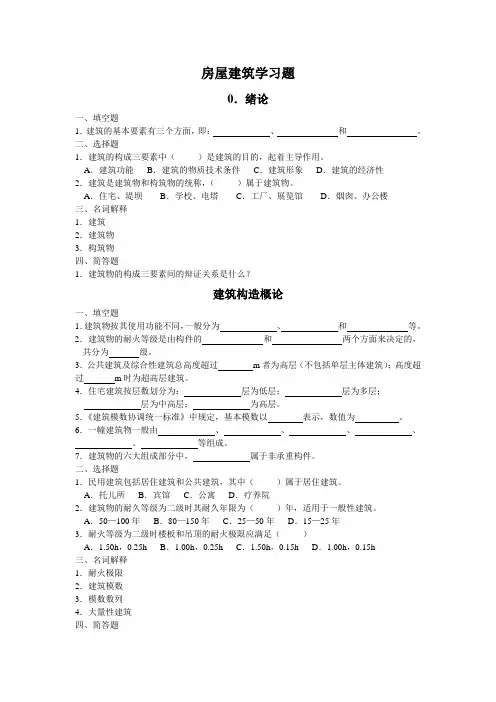

房屋建筑学习题 0．绪论 一、填空题 1．建筑的基本要素有三个方面，即：、和。 二、选择题 1．建筑的构成三要素中（）是建筑的目的，起着主导作用。 A．建筑功能B．建筑的物质技术条件C．建筑形象D．建筑的经济性 2．建筑是建筑物和构筑物的统称，（）属于建筑物。 A．住宅、堤坝B．学校、电塔C．工厂、展览馆D．烟囱、办公楼 三、名词解释 1．建筑 2．建筑物 3．构筑物 四、简答题 1．建筑物的构成三要素间的辩证关系是什么？ 建筑构造概论 一、填空题 1．建筑物按其使用功能不同，一般分为、和等。2．建筑物的耐火等级是由构件的和两个方面来决定的，共分为级。 3．公共建筑及综合性建筑总高度超过m者为高层（不包括单层主体建筑）；高度超过m时为超高层建筑。 4．住宅建筑按层数划分为：层为低层；层为多层； 层为中高层；为高层。 5．《建筑模数协调统一标准》中规定，基本模数以表示，数值为。6．一幢建筑物一般由、、、、、等组成。 7．建筑物的六大组成部分中，属于非承重构件。 二、选择题 1．民用建筑包括居住建筑和公共建筑，其中（）属于居住建筑。 A．托儿所B．宾馆C．公寓D．疗养院 2．建筑物的耐久等级为二级时其耐久年限为（）年，适用于一般性建筑。A．50—100年B．80—150年C．25—50年D．15—25年 3．耐火等级为二级时楼板和吊顶的耐火极限应满足（） A．1.50h，0.25h B．1.00h，0.25h C．1.50h，0.15h D．1.00h，0.15h 三、名词解释 1．耐火极限 2．建筑模数 3．模数数列 4．大量性建筑 四、简答题
1．建筑构件按燃烧性能分为几类，各自的特点是什么？ 2．建筑物按耐久年限划分为几类，各级的适用范围是什么？ 3．建筑物的耐火等级分为几级？每级中各主要构件的耐火极限是多少？ 4．建筑物的构造组成有哪些？各自的作用是什么？ 5．影响建筑构造设计的因素有哪些？ 6．建筑构造设计的原则是什么？ 基础与地下室 一、填空题 1．是建筑物的重要组成部分，它承受建筑物的全部荷载并将它们传给。 2．至基础底面的垂直距离称为基础的埋置深度。 3．地基分为和两大类。 4．地基土质均匀时，基础应尽量，但最小埋深应小于。5．基础按构造类型不同分为、、、、等。 6．当地下水的常年水位和最高水位时，且地基范围内无形成滞水可能时，地下室的外墙和底板应做防潮处理。 7．砖基础为满足刚性角的限制，其台阶的允许宽高之比应。 8．钢筋混凝土基础不受刚性角限制，其截面高度向外逐渐减少，但最薄处的厚度不应小于。 9．按防水材料的铺贴位置不同，地下室防水分和两类，其中防水是将防水材料贴在迎水面。 二、选择题 1．砖基础采用台阶式、逐级向下放大的做法，可采用每两皮砖挑出（）的砌筑方法。A．1/2砖B．1/4砖C．3/4砖D．一皮砖 2．为了节约混凝土，常在混凝土中加入粒径不超过（）的毛石，称为毛石混凝土。A．800mm B．500mm C．300mm D．100mm 3．地下室的外包卷材防水构造中，墙身处防水卷材须从底板上包上来，并在最高设计水位（）处收头。 A．以下50mm B．以上50mm C．以下500-1000mm D．以上500-1000mm 4．地下室为自防水时，外加剂防水混凝土外墙、底板均不宜太薄。一般墙厚为（）以上，底板为（）以上。 A．300mm、250mm B．200mm、150mm C．100mm、200mm D．75mm、100mm 三、名词解释 1．地基 2．基础 3．基础埋置深度 4．刚性基础 5．柔性基础 6．刚性角 四、简答题 1．地基与基础的关系如何？ 2．影响基础埋置深度的因素有哪些？
1、影响建筑构造的因素有哪些? 答:影响建筑构造的因素有以下三个方面:1.荷载的作用;2.人为因素的作用;3.自然因素的影响 2、建筑物按耐火等级分几级?是根据什么确定的?什么叫燃烧性能和耐火极限? 答:建筑物的耐火等级是根据建筑物主要构件的燃烧性能和耐火极限确定的,共分四级。 燃烧性能:指建筑构件在明火或高温作用下是否燃烧,以及燃烧的难易程度。 耐火极限:对任一建筑结构按时间---温度标准曲线进行耐火试验,从构件受到火的作用时起,到构件失去支持能力或完整性被破坏,或失去隔火作用时为止的这段时间就是该构件的耐火极限,用小时表示。 3、民用建筑按建筑结构的承重方式分为哪几类？各适用于哪些建筑？ 答：1. 墙承重结构:土木结构,砖木结构,砖木结构,砖混结构的建筑大多属于这一类; 2. 框架结构:用于大跨度建筑,荷载大的建筑及高层建筑; 3. 内框架结构:用于内部需较大通透空间但可设柱的建筑,如底 层为商店的多层住宅等; 4. 空间结构:用于需要大跨度,大空间而内部又不允许设柱的大型公共建筑,如体育馆,天文馆等.
4、基础按构造形式分为哪几类,各自的适用范围如何? 答:1.条形基础:一般用于墙下,也可用于柱下. 2.独立基础:一般适用于土质均匀,荷载均匀的骨架结构建筑中. 3.井格基础:提高建筑物的整体刚度,避免不均匀沉降,常将柱下独立基础沿横 纵向连接. 4.筏板基础:广泛用于多层住宅,办公楼等民用建筑中. 5.箱形基础:适用于高层公共建筑,住宅建筑及需设地下室的建筑中. 6.桩基础:近年来桩基础应用较为广泛. 5、图示并说明什么是基础埋深?影响基础埋深的因素? 答:室外设计地面到基础底面的距离称为基础的埋置深度,简称基础埋深. 影响基础埋深的因素很多,主要有以下几方面: 1. 建筑物自身特性 2. 作用在地基上的荷载大小和性质 3. 工程地质和水文地质条件 4. 相临建筑物的基础埋深 5. 地基土冻胀和融陷的影响 6、混凝土散水的定义及方法是什么?
第2章墙体 2.1 墙体类型及设计要求 2.1.1 墙体类型 1)按墙所处位置及方向 内墙：内墙位于房间内部，主要起分割内部空间的作用。 外墙：位于房屋四周，故又称为外围护墙。 纵墙：沿建筑物长轴方向布置的墙。 横墙：沿建筑物端州方向布置的墙。（外横墙称为山墙） 窗间墙：平面上窗洞口之间的墙体。 窗下墙：立面上下窗洞之间的墙体。 2)按受力情况分类 承重墙：直接承受楼板及屋顶传下来的荷载 3)按材料及构造方式分类 实体墙：由单一材料组成，如普通砖墙、实心砌块墙、混凝土墙、钢筋混凝土墙等。 空体墙：由单一材料砌成内部空腔，如空斗砖墙、空心砌块墙、空心板材墙等。 组合墙：有两种以上材料组合而成，如钢筋混凝土和加气混凝土构成的复合板材墙。 4)按施工方法分两类 块材墙：用砂浆等胶结材料将砖石块材等组砌而成，如砖墙、石墙及各种砌块墙等。 版筑墙：在现场立模板，现浇而成的墙体，如现浇混凝土墙等。 板材墙：预先制成墙板，施工时安装而成的墙，如预制混凝土大板墙、各种轻质条板内隔墙。 2.1.2墙体的设计要求 1)结构方面要求 （1）结构布置方案 （2）墙体承载力和稳定性 H与墙的厚度h的比值。高厚比越大，构件越细长，其稳定性越差。墙体高厚比，柱的高度 2)功能方面要求 （1）保温与隔热要求 ·通过对材料的选择： 第一，增加外墙厚度，使传热过程延缓，达到保温目的。 第二，选用孔隙率高，密度小的材料做外墙，如加气混凝土等。 第三，采用多种材料的组合墙，形成保温构造系统解决保温和承重双重问题。 ·防止外强中出现凝水： 为了避免这种情况产生，应在靠室内高温一侧设置隔蒸汽层，组织水蒸气进入墙体。 隔蒸汽层常用卷材、防水涂料或薄膜等材料。 ·防止外墙出现空气渗透：
第一章建筑构造概述 一、我国的建筑方针和政策使用、“安全、经济、美观”八字方针。 二、在建筑构造做法方面也应努力体现按使用功能分类 （一）按使用功能分类 (1)工业建筑；指为工业生产服务的生产车间及为生产服务的辅助车间、动 力用房等。 (2)农业建筑；指供农（牧）业生产和加工用的建筑，如种子库、温室、畜 禽饲养场、农副产品加工厂等。 (3)民用建筑；是供人们居住和进行公共活动的建筑的总称。 (a)居住建筑：供人们居住使用的建筑，包括住宅、宿舍、公寓等； (b)公共建筑：供人们进行各种公共活动的建筑，包括文教建筑、托幼建筑、 科研建筑、医疗建筑、商业建筑等。 （二）民用建筑按高度和层数如何分类： 住宅建筑：一般按层数1~3层为低层；4~6层为多层；7~9层为中高层；10层及10层以上为高层。建筑总高度超过100m时，不论是住宅或公共建筑均为超 高层。 （三）按结构材料和结构形式分类 1、砖石结构这种结构是以砖或石做成的墙体和屋顶支承的结构。 2、木结构竖向承重结构和横向承重结构均为木材的建筑。 3、砖木结构承重墙体为砖墙，楼层及屋顶由木材承重的建筑。 4．砖混结构承重墙体为砖墙、楼层和屋顶为钢筋混凝土粱板的建筑。 5、钢筋混凝土结构用钢筋混凝土柱、梁、板作为垂直方向和水平方向 的承重构件的建筑。(1)全框架承重结构(2)内框架承重结构(3)底层框架承重结构(4)钢筋混凝土剪力墙结构。 6、装配式钢筋混凝土大型板材建筑由预制大型的外墙板、内墙板、隔 墙板、楼板、屋面板、阳台板等构件组合装配而成的建筑 7、钢结构用钢材组成骨架，用轻质块材、板材作围护外墙和分隔内墙 的建筑。 8、混合结构用钢筋混凝土结构组成竖向承重体系，用钢结构组成水平承 重体系，即为混合结构。 （四）建筑的等级 1、建筑的耐久年限等级 根据建筑物的重要性和建筑物的质量标准而定，它作为建筑投资、建筑设计和选择材料的重要依据。我国现行规范规定，建筑物以主体结构的耐久年限共分为四级： 一级耐久年限为100年以上，适用于重要的建筑和高层建筑； 二级耐久年限为50—100年，适用于一般性建筑； 三级耐久年限为25～50年，适用于次要的建筑； 四级耐久年限为15年以下，适用于临时性建筑。 2、建筑的耐火等级 耐火等级标准主要根据房屋的主要构件（如墙、柱、梁、楼板、屋顶等）的燃烧性能和它的耐火极限来确定。目的在于根据建筑物的用途不同的耐火等级要
五单元 、填空题 1、基本几何体称为基本形体，基本形体可称为平面体和曲面体两种。 2、圆柱体是由圆柱面和平面所围成的形体。圆柱面是直线按一定规律运动形成 的轨迹，运动的线叫母线，母线的任一位置称为素线。 3、圆锥体表面上的一般位置点的投影用素线法或纬圆法求得，球体表面上的一般位置点的投影只能用纬圆法求得。 4、组合体的组合类型有叠加型、混合型和切割型三种。 5、识读组合体投影图的基本方法有形体分析法和线面分析法。 6被平面截割后的形体称为截切体。截割形体的平面称为截平面。截平面与形体表面的交线称为截交线。 7、同坡屋面的正投影图中，空间互相平行的屋面其投影必定平行。 8、圆柱被平面截切后的截交线形状有圆、椭圆和矩形三种。 9、当截平面与圆锥轴线倾斜时，其截交线一般为曲线加直线。 10、两立体相交称为相贯，这样的立体称为相贯体，它们表面的交线称为相贯线。 二、选择题 1、体表面数最少的形体是D 。 A、三棱柱 B、三棱锥 C、圆锥 D、球 2、四棱台的一个投影反映底面实形，另两个投影为D 。 A、圆 B、三角形 C、矩形 D、梯形 3、在曲面体中，母线是曲线的是____ D ___ 。 A、圆柱 B、圆锥 C、圆台 D、球 4、圆锥的四条轮廓素线在投影为圆的投影图中的投影位置—B _______ 。 A、在圆心 B、在中心线上 C、在圆上 D、分别积聚在圆与中心线相交的四个交点上 5、在形体表面上取点，首先应 A 。 A、判断点所在的面 B、作出辅助直线 C、作出辅助圆线 D、直接求
6若圆锥面上某个点的W、V面投影均不可见，则该点在圆锥面上的位置正确的是________ D ___ 。 A、左前方 B、右前方 C、左后方 D、右后方 7、若球面上某个点的H、V面投影均可见，W面投影不可见，则该点在球面上 的位置正确的是 D 。 A、左后上方 B、左前下方 C、右后下方 D、右前上方 8、同坡屋面中檐口线相交的两个坡面相交，其交线为 C 。 A、屋脊线和斜脊线 B、屋脊线和天沟线 C、斜脊线和天沟线 D、斜脊线和檐口线 9、与H面呈45°的正垂面，截切轴线为铅垂线的圆柱面，截交线的侧面投影是 D ______ 。 A、圆 B 、椭圆C 、1/2圆D 、抛物线 10、一个圆柱与一个球共轴相交，相贯线为 B 。 A、椭圆B 、圆C 、空间曲线D 、直线 三、判断题 1、两个投影为矩形的形体一定是四棱柱。（） 2、一个投影为圆，另两个投影为三角形的形体一定是圆锥。（） 3、圆柱体的三面投影中，其中两个投影是相同的。（） 4、球体表面上的一般点可采用素线法或纬圆法求得。（） 5、两个基本体叠加后，其表面必有交线产生。（） 6平面体的截交线是直线，曲面体的截交线是曲线。（） 7、檐口线相交的相邻两个坡屋面相交，其交线一定是天沟线。（） 8、同坡屋面的水平投影中，若两条脊线交于一点，则至少还有一条线通过该交 点（） 9、底面平行于H面的圆柱被正垂面截切后的截交线的空间形状为圆。（） 10、两相贯体的相贯线一定是密封的。（） 六单元 、填空题
第一章概述 一、选择题： 1、D 2、B 3、A 4、A 5、C 二、简答题： 1、建筑按建筑的使用性质分类分为民用建筑、工业建筑和农业建筑三种类型。其中民用建筑可分为居住建筑（指供人们生活起居的建筑物，如住宅、公寓、宿舍等）和公共建筑（指供人们进行社会活动的建筑物，如行政办公楼、托幼建筑、商业建筑、客运站等）。工业建筑是供人们进行生产活动的建筑，包括生产用建筑及辅助用房，如机修车间、锅炉房、仓库等。农业建筑是供人们进行农牧业的种植、养殖、贮存等用途的建筑，如温室、畜禽饲养场、农产品仓库等。 2、建筑按主要承重结构的材料分类有混合结构、钢筋混凝土结构和钢结构。混合结构是指建筑物的主要承重构件由两种或两种以上不同材料组成，如由砖墙和钢筋混凝土的楼板形成的混合结构，也叫砖混结构，多用于居住建筑和一般公共建筑中。钢筋混凝土结构是指以钢筋混凝土作为主要承重构件，属于骨架承重结构体系，多用于大型公共建筑、大跨度建筑中。钢结构是指以钢材作为主要承重结构，多属于骨架承重结构体系，多用于大型公共建筑、工业建筑和大跨度建筑中。目前采用量最大的是钢筋混凝土结构。 3、耐火极限指的是从受到火的作用起，到失掉支持能力或发生穿透性裂缝、或背火一面温度升高到220℃时所延续的时间，以小时为单位。 4、标志尺寸用以标注建筑物定位轴线之间的距离（如跨度、柱距、层高等），以及建筑制品、构配件、有关设备位置界限之间的尺寸。构造尺寸是建筑制品、构配件等生产的设计尺寸。实际尺寸是建筑制品、建筑构配件等的实有尺寸。一般情况下，构造尺寸加上缝隙尺寸等于标志尺寸。缝隙尺寸的大小，宜符合模数数列的规定。实际尺寸与构造尺寸之间的差数，应由允许偏差值加以限制。 5、建筑模数是选定的标准尺度单位，作为建筑空间建筑构配件、建筑制品以及有关建筑设备等尺寸相互间协调的基础和增值单位。 6、民用建筑通常由基础、墙或柱、楼地层、楼梯、屋顶、门窗等六大主要部分组成。基础是房屋底部与地基接触的承重结构，它承受建筑全部的荷载并将荷载传给地基。墙和柱是建筑物的竖向承重构件，承受屋顶和楼板层传来的荷载并将荷载及自重传给基础。墙也可起围护和分隔作用。楼板层是建筑水平方向的承重构件，它承受作用于其上的荷载并将这部分荷载及自重传给墙或柱，同时对墙体起着水平支撑的作用，也将整个建筑沿竖向分隔成不同的高度空间。地坪层位于建筑首层，它承受作用于其上的荷载并将荷载传给地基。楼梯是房屋的垂直交通工具，作为人们上下楼层和发生紧急事故时疏散人流之用。屋顶是房屋顶部的围护构件，抵抗风、雨、雪的侵袭和太阳辐射热的影响。屋顶又是房屋的承重结构，承受风、雪和施工期间的各种荷载。门主要用来通行人流，窗主要用来采光和通风。 7、承重内墙的定位轴线与顶层墙身的中心线相重合。 三、作图题：
第五章建筑构造概述(42)+5 一．判断题 1.构造和建造是同义词，建筑构造以研究建筑的建造特别是建筑师负责设计并交付施工的内容为主。 （） 2.建筑的主要组成部分主要有10大类。（） 3.基础和建筑空间没关系，是建筑以外的部分。（） 4.墙体主要用来支承楼板或屋面。（） 5.施工工艺是指必须遵循的施工的先后顺序。（） 6.构造层次同时反映了施工工序。（） 7.遮饰施工缝或变形缝的构件的安装，有一边或两边固定之分。（） 8.采取什么样的安装固定构件的方法，同安装位置以及构件的制作材料有关。（） 9.强度是建筑构件抵抗因为外力作用而弹性变形的能力。（） 10.建筑设计有设计的标准，施工有施工的标准，材料和构件生产也有相关标准。（） 11.建筑抵抗因为各种原因而导致倾覆的能力，称之为稳定性。（） 12.雨棚和阳台属于建筑的主要组成部分。（） 13.同一种构件一般可以选择不同的安装固定方法。（） 14.南北不同地区的一些构造做法，会有差异。（） 15.门窗设计图的构造尺寸，已包含了的施工缝的尺寸。（） 二．选择题 1．玻璃的安装，不可以采用（）的方法。 A．钉固B．嵌固 C．焊接D．挂接 2．为减少构件的挠度，不可以（） A．选择刚度大的材料B．缩小构件的长度 C．一端固定构件D．加大断面尺寸 3. 为增加构件的稳定性，较好的方法是（）。 A．减轻自重 B. 增加水平支撑 C. 缩小构件的断面尺寸 D. 增强构件的刚度 4. 楼地面的面层，与以下构造层次无直接联系的是（）。 A. 保护层 B. 垫层 C. 结合层 D. 找平层 5. 以下的施工方法不是用于涂料的是（）。 A．抹涂 B．弹涂 C．粘贴 D．喷涂 6. 20厚1:2.5水泥砂浆，不能作为（）。 A、找平层 B、结合层 C、防水层 D、保护层 7. 以下（）的说法是错误的。 A．施工过程中不能留缝 B．各种缝可以通过装修来消除 C．建筑常会设置变形缝 D．有些缝的存在并不表示施工质量不好。 8. 柱子常会受到各种力的作用，但不包括（）。 A．压力 B．剪力 C．弹力 D．扭转力 9. 建筑因为外力作用而解体（和破坏有所不同），最主要原因是（）。 A. 稳定性差 B. 刚度差 C. 整体性差 D. 强度差 10. 穹窿形的空间，有（）围合和围护界面。 A ．0个 B．1个 C．2个 D．3个 三．填空题 1.建筑主要由基础与（）、墙与柱、楼地（板）面、（）、楼（电）梯、屋顶面等主要部分组 成。 2．地下室是指房间地平面低于（）的高度超过该房间（）者。
第一单元民用建筑构造概述 一、单选题 1、建筑构件的耐火极限单位是( )。 A、kg B、h C、m D、mm 2、在构造上，基础必须断开的是（）； A、施工缝 B、伸缩缝 C、沉降缝 D、防震缝 3、中高层住宅的层数范围是：（） A、 5～7层 B、6～8层 C、7～9层 D、8～10层 4、基本模数的数值是：（） A、 60 mm B、100 mm C、125 mm D、300 mm 5、地下室按使用功能分为普通地下室和（）； A、基础地下室 B、设备地下室 C、人防地下室 D、消防地下室 6、纪念性建筑的设计使用年限是（）以上； A、 25年 B、50年 C、100年 D、150年 7、建筑物六个基本组成部分中，不承重的是（）； A、基础 B、楼梯 C、屋顶 D、门窗 8、( )是外墙组成部分之一，它位于外墙上与室外地面接近的部位。 A、泛水 B、踢脚板 C、排水坡 D、勒脚 9、我国现行《建筑设计防火规范》将建筑物的耐火等级分为四级，其划分的依据是房屋主体结构的（）； A.燃烧性能和阻燃时间 B.阻燃性能和耐火极限 C.燃烧性能和耐火极限 D.燃烧极限和耐火性能 10、下面既属承重构件，又是围护构件的是（）。 A、墙 B、基础 C、楼梯 D、门窗 11、外墙外侧墙脚处的排水斜坡构造称为（）。 A、勒脚 B、散水 C、踢脚 D、墙裙 12、建筑物的主要承重构件全部采用钢筋混凝土，称为（）。 A、砖混结构 B、钢结构 C、钢筋混凝土结构 D、框架结构 13、建筑物的耐久等级为二级时的耐久年限为（）年。
A、50~100 B、25~50 C、70~50 D、15~25 14．民用建筑包括居住建筑和公共建筑，其中（）属于居住建筑。 A.托儿所 B.宾馆 C.公寓 D.疗养院 15.( )属于高层住宅。 A.≥9层的住宅 B.≥11层的住宅 C.≥8层的住宅 D.≥10层的住宅 16.某综合大楼共29层，建筑高度为92.7m，则其为（）。 A.多层建筑 B.(高)高层建筑 C.中高层建筑 D.超高层建筑 17.二级建筑的耐久年限为（）。 A.15年以下 B.25-50年 C.50-100年 D.100年以上18．一级建筑的耐久年限在（）以上。 A.70年 B.100年 C.50年 D.15年 19.二级建筑的耐久年限为50-100年，适用于（）。 A.重要建筑 B.临时性建筑 C.一般性建筑 D.次要建筑20．建筑高度超过（）的民用建筑为超高层建筑。 A.50m B.60m C.90m D.100m 21．我国《民用建筑设计通则》中规定，把10层及10层以上的住宅，建筑高度超过（）m的公共建筑（不包括单层的主体建筑）称为高层建筑。 A.20 B.22 C.24 D.28 22.沉降缝与伸缩缝在构造上最根本的区别之一是（）。 A.沉降缝在基础上也要设缝，伸缩缝不需在基础上设缝 B.伸缩缝在基础上也要设缝，沉降缝不需在基础上设缝 C.沉降缝在基础、墙体上要设缝，伸缩缝在墙体、楼板上设缝 D.伸缩缝在基础、墙体上要设缝，沉降缝在墙体、楼板上设缝 23.沉降缝的基础必须要（）。 A.整浇 B.断开 C.搭接 D.连续 24.建筑物的主要承重构件全部采用钢筋混凝土结构，称为( )。 A.砖混结构 B.钢结构 C.钢筋砼结构 D.框架结构 25.除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。 A. 16m，20层 B. 16m，40层 C. 24m，100 层 D. 24m，100m 26.建筑物的耐久等级为二级时其耐久年限为（）年，适用于一般性建筑。 A. 50～l00 B. 80～150 C. 25～50 D. 15～25 27.建筑物的设计使用年限为50年，适用（）。
《建筑构造》 第一章建筑构造概述 ☆建筑的分类 （一）按使用性质分 1、工业建筑 2、农业建筑 3 ）居住建筑；（2）公共建筑。 1、住宅建筑 （1）低层：1—3层 （2）多层：4—6层 （3）中高层：7—9层 （4）高层：≥10层 2、公共建筑和综合性建筑： 总高度大于24m或10层及以上居住建筑为高层（不包括建筑高度超过24m的单层公共建筑） 3、居住建筑和公共建筑：建筑高度大于100m为超高层建筑。 （三）按建筑规模和数量分类 （1）大量性建筑：建筑规模不大但建筑数量较多 （2）大型性建筑：建筑规模大和耗资多的建筑 （四）按主要承重结构的材料分类 （1）土-木结构 （2）砖木结构 （3）砖混结构 （4）钢筋混凝土结构 （5）钢结构 （五）按建筑结构的承重方式分类 （1）墙承重式 （2）骨架承重式（框架结构式） （3）内骨架承重式（半框架结构式） （4）空间结构承重式 ☆民用建筑六大主要组成部分：基础、墙或柱、楼地层、楼梯、屋顶、门窗。 ☆民用建筑的等级划分 （一）按防火性能分类 耐火等级标准是依据房屋主要构件的燃烧性能和耐火极限确定的。构件的燃烧性能分为：◇非燃烧体（石、砖、混凝土） ◇难燃烧体 ◇燃烧体（木材） 耐火极限：用小时（h）表示。 具体判定条件：◇失去支持能力◇完整性被破坏◇丧失隔火作用 《建筑设计防火规范》把建筑物的耐火等级划分成四级。 （二）按耐久年限分为四级： 一级 100年以上，适用于重要的建筑和高层建筑 二级 50~100年，适用于一般建筑 三级 25~50年，适用于次要建筑 四级 25年以下，适用于临时性建筑 （三）按建筑的重要性分类 特等、甲等、乙等、丙等、丁等五个等级 ☆影响建筑构造的因素主要有三个方面：外力的影响、自然界的影响、人为因素的影响。 ☆建筑设计要求 1、满足使用功能要求 2、有利于结构安全 3、适应建筑工业化的需要 4、经济合理 5、注意美观 ☆工业建筑的分类 （一）按工业用途分为： ?1、主要生产车间 ?2、辅助生产车间 ?3、动力用厂房 ?4、仓贮建筑 ?5、运输用建筑 ?6、技术设备用的建筑物和构筑物 ?7、全厂性建筑 （二）按层数不同分为：1、单层2、多层3、层次混合 （三）按生产状况分为： ?1、冷加工车间（常温） ?2、热加工车间 ?3、恒温恒湿车间 ?4、洁净车间 ?5、其他特种状况车间 ☆单层工业厂房的结构类型 （一）按承重结构的材料分 ?1、混合结构 ?2、钢筋混凝土结构 ?3、钢结构 （二）按施工方法分 有装配式和现浇式两种。 （三）按主要承重结构的型式分 ?1、排架结构 ?2、刚架结构 ☆单层工业厂房的结构组成（六部分） （一）屋盖结构：屋面板、屋架、天窗架、托架 （二）吊车梁 （三）柱 （四）基础 （五）支撑（包括屋盖支撑和柱间支撑等） （六）围护结构 1、墙（外墙和山墙）； 2、墙梁； 3、基础梁； 4、抗风柱。 ☆建筑工业化的内容（四化一改）： 设计标准化（前提） 构配件生产工厂化 施工机械化 组织管理科学化 改革墙体材料 ☆建筑模数协调统一标准 模数：是指选定的尺寸单位，作为尺度协调中的增值单位。分为基本模数和导出模数。 数值100mm，符号M，即1M等100mm，它是模数协调中选用基本尺寸单位。 导出模数分为扩大模数（基本模数的整数倍数）和分模数（整数除基本模数的数值）。导出模数的基数规定如下： 1.扩大模数 水平扩大模数基数为（6个）：3M、6M、12M、15M、30M、60M，其相应尺寸分别为300、600、1200、1500、3000、6000mm。 竖向扩大模数基数为（2个）：3M与6M，其相应尺寸为300mm和600mm。 2.分模数：分模数基数为（3个）：1/10M、1/5M、1/2M，其相应 尺寸为10、20、50mm。 1
影响建筑构造的因素有哪些? 答:影响建筑构造的因素有以下三个方面:1.荷载的作用;2.人为因素的作用;3.自然因素的影响 建筑物按耐火等级分几级?是根据什么确定的?什么叫燃烧性能和耐火极限? 答:建筑物的耐火等级是根据建筑物主要构件的燃烧性能和耐火极限确定的,共分四级。 燃烧性能:指建筑构件在明火或高温作用下是否燃烧,以及燃烧的难易程度。 耐火极限:对任一建筑结构按时间---温度标准曲线进行耐火试验,从构件受到火的作用时起, 到构件失去支持能力或完整性被破坏,或失去隔火作用时为止的这段时间就是该构件的耐火极限,用小时表示。 民用建筑按建筑结构的承重方式分为哪几类？各适用于哪些建筑？ 1.墙承重结构:土木结构,砖木结构,砖木结构,砖混结构的建筑大多属于这一类; 2.框架结构:用于大跨度建筑,荷载大的建筑及高层建筑; 3.内框架结构:用于内部需较大通透空间但可设柱的建筑,如底层为商店的多层住宅等; 4.空间结构:用于需要大跨度,大空间而内部又不允许设柱的大型公共建筑,如体育馆,天文 馆等. 基础按构造形式分为哪几类,各自的适用范围如何? 答:主要可分为:1.条形基础:一般用于墙下,也可用于柱下. 2.独立基础:一般适用于土质均匀,荷载均匀的骨架结构建筑中. 3.井格基础:提高建筑物的整体刚度,避免不均匀沉降,常将柱下独立基础沿横纵向连接. 4.筏板基础:广泛用于多层住宅,办公楼等民用建筑中. 5.箱形基础:适用于高层公共建筑,住宅建筑及需设地下室的建筑中. 6.桩基础:近年来桩基础应用较为广泛. 图示并说明什么是基础埋深?影响基础埋深的因素? 答:室外设计地面到基础底面的距离称为基础的埋置深度,简称基础埋深. 影响基础埋深的因素很多,主要有以下几方面: 1.建筑物自身特性 2.作用在地基上的荷载大小和性质 3.工程地质和水文地质条件 4.相临建筑物的基础埋深 5.地基土冻胀和融陷的影响 混凝土散水的定义及方法是什么? 答:散水是沿建筑物外墙四周做坡度为3%---5%的排水护坡,宽度一般不小于600mm,并应比屋檐挑出的宽度大200mm. 散水的做法通常有砖铺散水,块石散水,混凝土散水等.混凝土散水每隔6—12m应设伸缩缝，与外墙之间留置沉降缝，缝内均应填充热沥青. 墙身防潮层的作用是什么? 答:为了防止地下室土壤中的潮气沿墙体上升和地表水对墙体的侵蚀,提高墙体的坚固性与耐久性,保证室内干燥,卫生.
篇一：建筑识图实训报告 实训报告 时间过得真 快，一转眼十多天的识图实训时间就结束了！十多天的实训时间让我学到了很多东西，不仅使我在 理论上对建筑领域有了全新的认识，在实践能力上也得到了提高，明白了作为一名新时期的技术人 才一定要做到学以致用，更学到了许多为人处事的道理，这些对我来说受益匪浅。除此之外，我还 学会了如何更好地去和别人沟通，如何更好地去陈述自己的观点，如何说服别人认同自己的观点。 第一次亲身感受到了所学知识与实际的应用、理论与实际的结合，让我大开眼界。 经过这次实 训，我懂得了最基本的识图顺序，拿到图纸，首先要看的就是图纸目录，其次就仔细看图纸的总说 明，懂得建筑施工图和结构施工图的相应区别，在看到图纸的过程中应结合图纸里面的说明进行观 察，同时在图纸中我看到了有好多细节的东西需要我们注意，所以在识图过程中细心是很重要的！ 再者，我们在识图中相信大家也有所感触就是不知道看什么，在这个问题上有好多同学在实训过程 中学不到什么东西，其实识图是靠自己去观察，利用空间想象结合实际你就会发现自己有所进步了。 下面就是我 个人在此次实训中所学到的一些东西. 第一、建 筑图纸的几个看点： 1、设计说 明是设计图纸的纲领，看图先要认真阅读设计说明。设计说明中包括建筑工程概况（建筑名称、建 筑地点、建设单位），经济技术指标（建筑面积、建筑层数、建筑高度、耐火等级、防水等级、抗 震设防烈度等），基本做法（墙体、防水、门窗、玻璃等）。把这些内容看明白了，对建筑的基本 情况也就大体了解了。 2、总平面 图表达建筑与周围环境的关系，是建筑定位的关键。总平面图中除了建筑，还会标示道路、停车场、 绿地、水面、广场等内容，帮助我们全面了解场地条件。重点关注场地入口、建筑入口、各种间距 （消防、日照、卫生）的控制、定位坐标。竖向设计是总平面图的另一重要内容，表达场地的地形 变化及排除地面雨水的方式，而且容易被初学者忽视。 3、平面图 表达建筑的布局，看平面图应该抓住重点，否则会迷 在复杂的标注和图样中。一找指北针，虽然大多数图纸是上北下南，但也有例外，看图先要“找到 北”。二看出入口、楼梯、电梯、扶梯的位置及走廊的走向，了解建筑内部的交通组织，在脑子里把 建筑“走通”。三看轴网及柱子、剪力墙的布置，了解建筑结构体系。四看屋面天沟、雨水口及各平
第一章：建筑构造概论（第1周）共2学时 总体目标： 课程学习要求掌握建筑构造的概念，了解建筑构造的任务、房屋的基本组成和各组成部分在房屋中所起的作用，掌握影响建筑构造的主要因素及建筑构造的设计原则 教学内容： 1).建筑物的构造组成、影响建筑构造的因素、建筑构造的设计原则(2学时) 2).建筑构造组成的认知参观(1学时) 教学方法：课堂及实物现场讲解 师生互动：课堂及现场问答讨论 板书设计：电子课件讲义配图片 复习思考题 1.学习建筑构造的目的何在？ 2.建筑物的基本组成有哪些？它们的主要作用是什么？ 3.影响建筑构造的主要因素有哪些？ 4.建筑构造设计应遵循哪些原则 第二章：墙体与基础（第1至6周）共15学时 总体目标： 1.本章应重点了解墙体的类型、使用要求、墙身的加固措施、内外墙面装修及基础与地基的基本概念，理解并能绘制墙身基本构造节点（含墙脚、窗台、过梁节点及砖混结构建筑平面图）。 2.了解提高外墙保温能力的措施、常用隔墙、玻璃幕墙及地下室防潮防水要求。 教学内容： 1).墙体类型及其设计要求、墙体的承重方案、墙体承重方案作业布置(1.5学时) 2).墙体结构及抗震、保温与隔热、其它功能对墙体的要求,常用的墙体材料(1.5学时) 3).墙体的细部构造、墙体的变形缝(2学时) 4).内外墙面装修(2学时)
5).玻璃幕墙(2学时) 6).基础与地下室(2学时) 7).课程设计(4学时) 教学方法：课堂讲授 师生互动：课堂问答 板书设计：电子课件讲义配图片 思考题 1.简述墙体类型的分类方式及类别。 2.简述砖混结构的几种结构布置方案及特点。 3.提高外墙的保温能力有哪些措施？ 4.墙体设计在使用功能上应考虑哪些设计要求？ 5.简述砖墙优缺点？普通粘土砖（即标准砖）的优点是什么？ 6.砖墙组砌的要点是什么？ 7.什么是砖模？它与建筑模数如何协调？ 8.简述墙脚水平防潮层的设置位置、方式及特点。 9.墙身加固措施有哪些？有何设计要求？ 10.何谓“变形缝”？有什么设计要求？ 11.图示内、外墙变形缝构造各两种。 12.砌块墙的组砌要求有哪些？ 13.试比较几种常用隔墙的特点？ 14.简述墙面装修的基层处理原则。 15.简述墙面装修的种类及特点。 16.什么叫地基？什么叫基础？天然地基有哪些？ 17.简述常用基础的分类。 18.简述刚性基础和柔性基础的特点。 19.简述地下室防潮要求和防水要求。

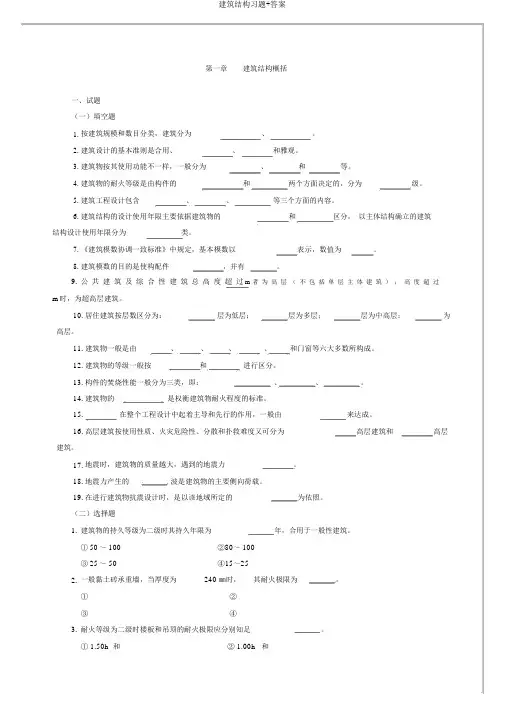

第一章建筑构造概论 一、试题 (一)填空题 1．按建筑规模和数量分类，建筑分为大量性建筑大型性建筑。 2．建筑设计的基本准则是适用、安全经济、和美观。 3．建筑物按其使用功能不同，一般分为民用建筑工业建筑农业建筑等。 4．建筑物的耐火等级是由构件的燃烧性能耐火极限两个方面决定的，分为4级。5．建筑工程设计包括建筑设计结构设计设备设计等三个方面的内容。 6．建筑结构的设计使用年限主要根据建筑物的重要性规模大小划分，以主体结构确定的建筑结构设计使用年限分为四类。 7．《建筑模数协调统一标准》中规定，基本模数以M —表示，数值为100mm。 8．建筑模数的目的是使构配件安装吻合，并有互换性。 9．公共建筑及综合性建筑总高度超过24m者为高层(不包括单层主体建筑)；高度超过100m时，为超高层建筑。 10．居住建筑按层数划分为：1~3层为低层；4~6层为多层；7~9层为中高层；10层以上为高层。 11．建筑物一般是由基础墙或柱楼地层楼梯屋顶和门窗等六大部分所组成。 12．建筑物的等级一般按耐久性耐火性进行划分。 13．构件的燃烧性能一般分为三类，即非燃烧体难燃烧体燃烧体。 14．建筑物的耐火等级是衡量建筑物耐火程度的标准。 15．建筑设计在整个工程设计中起着主导和先行的作用，一般由注册建筑师来完成。 16．高层建筑按使用性质、火灾危险性、疏散和扑救难度可分为一类高层建筑和二类高层建筑 17．地震时，建筑物的质量越大，受到的地震力也越大。 18．地震力产生的横波是建筑的主要侧向载荷。 19．在进行建筑物抗震设计时，是以该地区所定的地震烈度为依据。 20．划分建筑物耐火等级的目的在于根据建筑物的用途不同提出不同的耐火等级要求，做到既有利于安全，又有利于节约基本建设投资。 （二）选择题 1．建筑物的设计使用年限为50年，适用(3)。 ①临时性结构②易于替换的结构构件 ③普通房屋和构筑物④纪念性建筑和特别重要的建筑结构 2．普通黏土砖承重墙，当厚度为240mm时，其耐火极限为——h。 ①3．00 ②4．00 ③5．50 ④7．00 3．耐火等级为二级时楼板和吊顶的耐火极限应分别满足。 ①1．50h和0．25h ②1．00h和0．25h ③1．50h和0．15h ④1．00h和0．15h 4．房屋一般由——组成。 ①基础、楼板、地面、楼梯、墙(柱)、屋顶、门窗 ②地基、楼板、地面、楼梯、墙(柱)、屋顶、门窗 ③基础、楼地面、楼梯、墙、柱、门窗 ④基础、地基、楼地面、楼梯、墙、柱、门窗
第5章民用建筑构造概论 ?【教学目标与要求】 ?熟悉建筑构造研究的对象及其任务 ?掌握房屋基本构件的组成、作用及设计要求 ?了解影响建筑构造的各种因素，熟悉建筑构造设计原则 §5.1 建筑体系 ?建筑体系： 一是指建筑的装配关系，如砌块建筑、板材建筑、盒子建筑等； 二是指建筑的结构关系，如砖混结构、框架结构、排架结构、空间结构等； 建筑的装配关系和结构关系密不可分，其中建筑的结构体系更为重要。 ?依建筑物使用性质和规模的不同： 可分为单层、多层、大跨和高层建筑； 单层和多层建筑的主要结构体系为砌体结构或框架结构体系。 砌体结构是指由墙体作为建筑物承重构件的结构体系； 框架结构主要是指梁柱作为承重构件的结构体系。 大跨建筑常见的有：拱结构、网架结构以及薄壳、折板、悬索等空间结构体系。 ?依建筑结构构件所用的材料不同： 木结构、混合结构、钢筋混凝土结构和钢结构之分； 混合结构是指在一座建筑物中，其主要承重构件分别采用多种材料制成，如砖与木、砖与钢筋混凝土、钢筋混凝土与钢等。习惯上称谓的砖混建筑，是指用砖与钢筋混凝土作为结构材料的建筑。 ?1972年在纽约建造了世界贸易中心大楼(World Trade Center Towers)，110层，高402m钢结构?1974年美国在芝加哥又建成了当时世界最高的西尔斯大厦(Sears Tower)，110层，高443m，钢结构。 建筑构造研究的对象及其任务 ?建筑构造是研究建筑物各组成部分的构造原理和构造方法的学科，是建筑设计不可分割的一部分。它具有实践性强和综合性强的特点,在内容上是对实践经验的高度概括,并且涉及到建筑材料、建筑物理、建筑力学、建筑结构、建筑施工以及建筑经济等有关方面的知识。因此，研究的主要任务在于根据建筑物的功能要求，提供符合适用、安全、经济、美观的构造方案，以作为建筑设计中综合解决技术问题及进行施工图设计、绘制大样图等的依据。 ?一座建筑物是由许多部分所构成。这些构成部分在建筑工程上被称为构件或配件。
影响建筑构造的因素有哪些 答:影响建筑构造的因素有以下三个方面:1.荷载的作用;2.人为因素的作用;3.自然因素的影响 建筑物按耐火等级分几级是根据什么确定的什么叫燃烧性能和耐火极限 答:建筑物的耐火等级是根据建筑物主要构件的燃烧性能和耐火极限确定的,共分四级。 燃烧性能:指建筑构件在明火或高温作用下是否燃烧,以及燃烧的难易程度。 耐火极限:对任一建筑结构按时间---温度标准曲线进行耐火试验,从构件受到火的作用时起, 到构件失去支持能力或完整性被破坏,或失去隔火作用时为止的这段时间就是该构件的耐火极限,用小时表示。 民用建筑按建筑结构的承重方式分为哪几类各适用于哪些建筑 1.墙承重结构:土木结构,砖木结构,砖木结构,砖混结构的建筑大多属于这一类; 2.框架结构:用于大跨度建筑,荷载大的建筑及高层建筑; 3.内框架结构:用于内部需较大通透空间但可设柱的建筑,如底层为商店的多层住宅等; 4.空间结构:用于需要大跨度,大空间而内部又不允许设柱的大型公共建筑,如体育馆,天文 馆等. 基础按构造形式分为哪几类,各自的适用范围如何 答:主要可分为:1.条形基础:一般用于墙下,也可用于柱下. 2.独立基础:一般适用于土质均匀,荷载均匀的骨架结构建筑中. 3.井格基础:提高建筑物的整体刚度,避免不均匀沉降,常将柱下独立基础沿横纵向连接. 4.筏板基础:广泛用于多层住宅,办公楼等民用建筑中. 5.箱形基础:适用于高层公共建筑,住宅建筑及需设地下室的建筑中. 6.桩基础:近年来桩基础应用较为广泛. 图示并说明什么是基础埋深影响基础埋深的因素 答:室外设计地面到基础底面的距离称为基础的埋置深度,简称基础埋深. 影响基础埋深的因素很多,主要有以下几方面: 1.建筑物自身特性 2.作用在地基上的荷载大小和性质 3.工程地质和水文地质条件 4.相临建筑物的基础埋深 5.地基土冻胀和融陷的影响 混凝土散水的定义及方法是什么 答:散水是沿建筑物外墙四周做坡度为3%---5%的排水护坡,宽度一般不小于600mm,并应比屋檐挑出的宽度大200mm. 散水的做法通常有砖铺散水,块石散水,混凝土散水等.混凝土散水每隔6—12m应设伸缩缝，与外墙之间留置沉降缝，缝内均应填充热沥青. 墙身防潮层的作用是什么 答:为了防止地下室土壤中的潮气沿墙体上升和地表水对墙体的侵蚀,提高墙体的坚固性与耐久性,保证室内干燥,卫生.
第一章 一填空题 1、建筑物按其使用功能不同，一般分为、、等 2、建筑物的耐火等级是由构件的和两个方面来决定的，共分 为级。 3、地震烈度在度以下时，地震对建筑物的影响较小，一般可不考虑抗震措施。 4、《建筑模数协调统一标准》中规定，基本模数以表示，数值为。 5、住宅建筑按层数划分为：层为低层；层为多层；层 为中高层；为高层。 6、为了保证建筑制品、构配件等有关尺寸间的统一协调，在建筑模数协调中尺寸分 为、、。 7、建筑按规模和数量可分为和。 8、建筑物的耐久等级根据建筑物的重要性和规模划分为级。耐久等级为二级的建筑 物其耐久年限为年。 二选择题 1、民用建筑包括居住建筑和公共建筑，其中属于居住建筑。 ①托儿所②宾馆③公寓④疗养院 2、建筑物的耐久等级为二级时其耐久年限为年，适用于一般性建筑。 ①50～100 ②80～150 ③25～50 ④15～25 3、耐火等级为二级时楼板和吊顶的耐火极限应满足。 ①1．50h，0．25 h ②1．00h，0．25h ③1．50h，0．15h 4、不属于分数模数的是 A、M 10 1 B、M 5 1 C、M 2 1 D、M 4 1 5、砖混结构适用于 A、多层民用建筑 B、低层小型建筑 C、商场 D、高层住宅 6、不属于加速建筑工业化途径的是 A、设计标准化 B、构配件生产工业化 C、施工机械化 D、验收规范化 7、（）的基数为3M与6M，其相应尺寸为300mm、600mm。 A. 水平扩大模数 B. 竖向扩大模数 C. 水平基本模数 D. 竖向基本模数 三、名词解释 1、耐火极限 2、基本模数 3、大量性建筑 4、剪力墙结构 5、砖混结构建筑 6、定位轴线 7、横向定位轴线 8、纵向定位轴线 9、开间10、进深11、层高12、净高13、标志尺寸14、构造尺寸15、实际尺寸16模数17、扩大模数 18、分模数 四、简答题 1、建筑物按使用性质如何划分？ 2、建筑物按规模和数量如何划分？ 3、建筑物按层数如何划分？ 4、建筑物的耐久等级是如何划分的？ 5、为什么要制订《建筑模数协调统一标准》？ 6、在建筑模数协调中规定了哪几种尺寸？它们相互间的关系如何？ 7、民用建筑的基本组成部分有哪些？各部分有何作用？ 8、影响建造构造的因素有哪些？
《建筑构造与识图》试卷（答案） 一、单选题（每题1分，共计60分） 1、尺寸起止符号大凡用（D）绘制。 A .箭头B.中实线C.细实线D.粗斜短线 2、下列说法中正确的是（C）。 A、刚性防水屋面的女儿墙泛水构造与卷材屋面构造是相同的。 B、刚性防水屋面，女儿墙与防水层之间不应有缝，并加铺附加卷材形成泛水。 C、泛水应有足够的高度，大凡不小于250mm。 D、刚性防水层内的钢筋在分格缝处应连通，以保持防水层的整体性。 3、相对标高的零点正确的注写方式为（A）。 A.±0.000 B. -0.000 C. +0.000 D.无分外要求 4、基础埋深不得过小，大凡不小于（D）。 A. 200mm B. 300mm C. 400mm D. 500mm 5、柔性基础与刚性基础受力的主要区别是（C）。 A.柔性基础比刚性基础能承受更大的荷载 B.柔性基础只能承受压力，刚性基础既能承受拉力，又能承受压力 C.柔性基础既能承受压力，又能承受拉力，刚性基础只能承受压力 D.刚性基础比柔性基础能承受更大的拉力 6、肋梁式楼盖荷载的传递途径为（A）。A.板—次梁—主梁—墙B.次梁—主梁—板—墙 C.板—主梁—次梁—墙 D.主梁—次梁—板—墙
7、平屋顶隔热的构造做法中没有（B）。 A.蓄水隔热 B.洒水隔热 C.反射降温隔热 D.植被隔热 8、对于（B）大凡用分轴线表达其位置。 A.屋架 B.隔墙 C.大梁 D.柱子 9、砖的强度等级符号是（A）。 A.、MU B、MC C、M D、C 10、单向板是指板的长边与短边之比为（C）的板。 A.≦2 B.﹤2 C.﹥2 D .≧2 11、厂房高度是指（D）。 A.室内地面至屋面 B.室外地面至柱顶 C.室内地面至柱顶 D.室外地面至屋面 12、以下哪项不是单层厂房横向定位轴线所标注的标志尺寸？（D） A.吊车梁长度 B.屋面板长度 C.连系梁长度 D.屋架或屋面大梁长度 13、混凝土刚性防水屋面的防水层应采用不低于（C）级的细石混凝土整体现浇。 A、Ｃ30 B、Ｃ25 C、Ｃ20 D、Ｃ1514、楼梯梯段宽度指的是（D） A.扶手中心线至楼梯间墙体表面定位轴线的水平距 B.扶手边缘线至楼梯间墙体表面的水平距离 C.扶手边缘线至楼梯间墙体定位轴线的水平距离 D.扶手中心线至楼梯间墙面的水平距离 15、楼板在梁上的搁置长度为（B）
