第一章 民用建筑构造概述

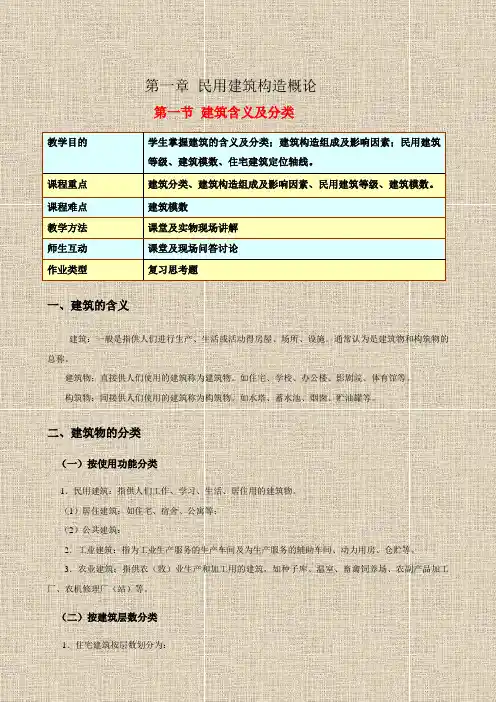

第一章民用建筑构造概论第一节建筑含义及分类教学目的学生掌握建筑的含义及分类；建筑构造组成及影响因素；民用建筑等级、建筑模数、住宅建筑定位轴线。

课程重点建筑分类、建筑构造组成及影响因素、民用建筑等级、建筑模数。

课程难点建筑模数教学方法课堂及实物现场讲解师生互动课堂及现场问答讨论作业类型复习思考题一、建筑的含义建筑：一般是指供人们进行生产、生活或活动得房屋、场所、设施。

通常认为是建筑物和构筑物的总称。

建筑物：直接供人们使用的建筑称为建筑物。

如住宅、学校、办公楼、影剧院、体育馆等。

构筑物：间接供人们使用的建筑称为构筑物。

如水塔、蓄水池、烟囱、贮油罐等。

二、建筑物的分类（一）按使用功能分类1．民用建筑：指供人们工作、学习、生活、居住用的建筑物。

（1）居住建筑：如住宅、宿舍、公寓等；（2）公共建筑：2．工业建筑：指为工业生产服务的生产车间及为生产服务的辅助车间、动力用房、仓贮等。

3．农业建筑：指供农（牧）业生产和加工用的建筑，如种子库、温室、畜禽饲养场、农副产品加工厂、农机修理厂（站）等。

（二）按建筑层数分类1．住宅建筑按层数划分为：）1~３层为低层；2）4~6层为多层；3）7~9层为中高层住宅；4）10层及以为高层住宅。

（三）按建筑物结构承重方式分类按建筑物结构承重方式分类可分为墙承重结构、框架承重结构、墙体结构、空间结构。

（四）按承重结构的材料分类1．木结构建筑2．砖（或石）结构建筑（补充建筑层数及建筑总高度限制）3．钢筋混凝土结构建筑（补充建筑层数及建筑总高度限制）4．钢结构建筑5．特种结构（五）按建筑规模大小分类按建筑规模大小分类可分为大量性建筑和大型性建筑。

大量性建筑指修建数量多，与人们生活密切相关得建筑，如住宅、学校、商店、医院等。

大型性建筑指规模宏大、耗资巨大、数量有限，可作为一个国家、一个地区、或一个城市得标志性和代表性的建筑物，如大型体育馆，大型影剧院、大型火车站、大型商场等。

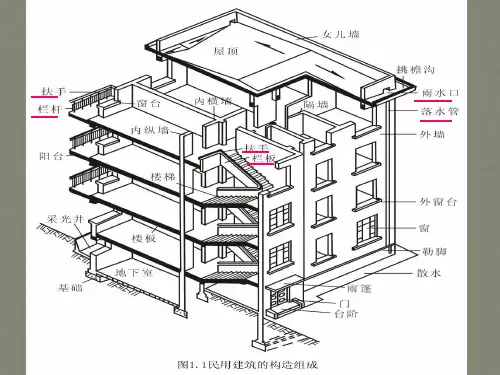

第二节建筑物的构造组成（1）基础（2）墙（柱）（3）楼板（梁）和地坪层（4）楼梯（5）屋顶（6）门窗除以上六项外，还有一些附属部分，如阳台、雨篷、散水、勒脚、女儿墙、采光井等。

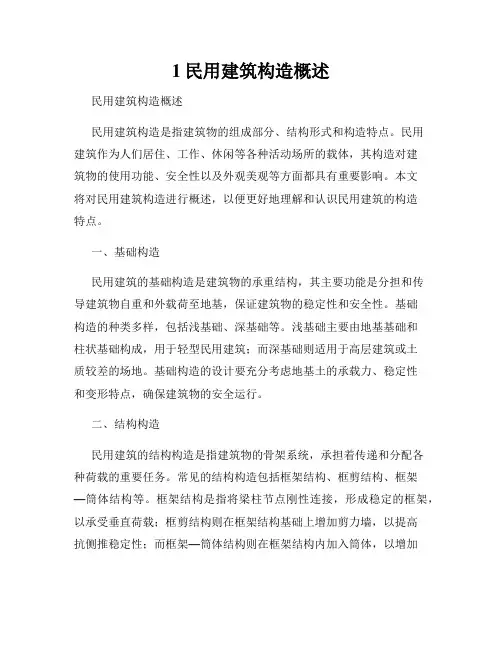

1民用建筑构造概述民用建筑构造概述民用建筑构造是指建筑物的组成部分、结构形式和构造特点。

民用建筑作为人们居住、工作、休闲等各种活动场所的载体，其构造对建筑物的使用功能、安全性以及外观美观等方面都具有重要影响。

本文将对民用建筑构造进行概述，以便更好地理解和认识民用建筑的构造特点。

一、基础构造民用建筑的基础构造是建筑物的承重结构，其主要功能是分担和传导建筑物自重和外载荷至地基，保证建筑物的稳定性和安全性。

基础构造的种类多样，包括浅基础、深基础等。

浅基础主要由地基基础和柱状基础构成，用于轻型民用建筑；而深基础则适用于高层建筑或土质较差的场地。

基础构造的设计要充分考虑地基土的承载力、稳定性和变形特点，确保建筑物的安全运行。

二、结构构造民用建筑的结构构造是指建筑物的骨架系统，承担着传递和分配各种荷载的重要任务。

常见的结构构造包括框架结构、框剪结构、框架—筒体结构等。

框架结构是指将梁柱节点刚性连接，形成稳定的框架，以承受垂直荷载；框剪结构则在框架结构基础上增加剪力墙，以提高抗侧推稳定性；而框架—筒体结构则在框架结构内加入筒体，以增加抗侧力能力。

结构构造的选取要综合考虑建筑物的荷载、使用功能、空间布置等因素，确保结构的安全和经济性。

三、外墙构造民用建筑的外墙构造是建筑物与室外环境之间的界面部分，对建筑物的保温、防水、隔热和美观起着重要作用。

常见的外墙构造包括砖混结构、幕墙结构、外保温结构等。

砖混结构由墙体和砌块砖构成，常用于住宅和小型商业建筑；幕墙结构则是在主体结构外侧悬挂外墙，常用于大型商业和办公建筑；外保温结构则在外墙表面增加保温材料，以降低能耗和提高室内舒适度。

外墙构造的选择要根据建筑物的使用要求、气候环境和经济性等因素进行综合考虑。

四、屋面构造民用建筑的屋面构造是建筑物上部的覆盖结构，其主要功能是保护建筑物内部设备和人员，提供防水、防风等功能。

常见的屋面构造包括平顶结构、斜顶结构和屋面花园等。

平顶结构一般用于商业和办公建筑，便于进行设备设置；斜顶结构则常用于住宅建筑，具有排水和采光等优势；而屋面花园则是在屋面上增加绿化和休闲设施，提供舒适的生活环境。

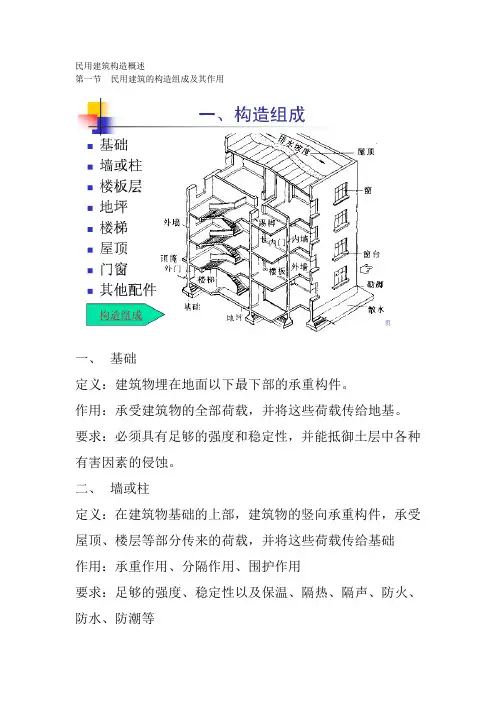

民用建筑构造概述第一节民用建筑的构造组成及其作用一、基础定义：建筑物埋在地面以下最下部的承重构件。

作用：承受建筑物的全部荷载，并将这些荷载传给地基。

要求：必须具有足够的强度和稳定性，并能抵御土层中各种有害因素的侵蚀。

二、墙或柱定义：在建筑物基础的上部，建筑物的竖向承重构件，承受屋顶、楼层等部分传来的荷载，并将这些荷载传给基础作用：承重作用、分隔作用、围护作用要求：足够的强度、稳定性以及保温、隔热、隔声、防火、防水、防潮等三、楼板层及地坪定义：分隔建筑物空间的水平承重构件作用：承受家具、设备人及自重等荷载，并将它们传递给墙或柱，同时对墙和柱起到水平支撑作用，增加建筑的刚度和整体性。

要求：必须具有足够的刚度、强度、隔声、防潮、防水能力四、楼梯定义：建筑物的垂直交通设施作用：供人们平时上下楼层和紧急疏散只用要求：应有适宜的坡度及足够的通行能力，且应防火、防烟、防滑、坚固、耐磨五、屋顶定义：房屋最上层的承重兼围护构件作用：既要承受作用于其上的雨雪、自重及检修荷载，并将这些荷载传给墙或柱，同时抵抗风吹、雨淋、日晒等各种自然因素的侵袭，起到保温隔热的作用要求：必须具有足够的强度、刚度以及防火、保温、隔热等能力六、门、窗定义：开在墙上，属非承重构件，是房屋围护结构的组成部分作用：门，供人们出入交通和内外联系之用，同时有采光和通风的作用。

窗，采光、通风、眺望，兼有分隔、围护作用要求：门，应有足够的宽度和高度。

窗，开关灵活，密封性好，坚固耐用，保温隔声，防火防水、防风沙等七、其他构造壁橱、阳台、雨篷、烟道、井道等。

第二节影响建筑构造的因素一、自然气候条件二、结构上的作用——是结构设计的主要依据1、结构上的作用能使结构产生效应的各种因素1）直接作用——直接作用到结构上的力，也称荷载永久荷载——不随时间变化而变化的荷载可变荷载——随时间变化而变化的荷载偶然荷载——时间短，能量大的荷载2）间接作用——使结构产生效应但不直接以力的形式出现的各种因素。
