第五章-噪声系数测量

噪声系数的测量方法噪声系数是指放大器输入信号与输出信号之间的信噪比的比值。

在电子系统中，噪声系数是衡量放大器噪声性能的重要指标。

下面将介绍几种常用的测量噪声系数的方法。

1.级联噪声法：级联噪声法是最常用的测量噪声系数的方法之一、它利用级联放大器的总噪声系数计算出前面的放大器的噪声系数。

具体的步骤如下：a.在待测放大器之前设置一个已知的参考放大器，并测量此参考放大器的噪声系数。

b.将待测放大器与参考放大器级联，并测量级联放大器的总输入输出电压和噪声功率。

c.利用总放大器的输入输出电压和已知的参考放大器的噪声系数计算出内嵌放大器的噪声系数。

2.可变增益噪声法：可变增益噪声法是另一种测量噪声系数的常用方法。

它通过调整放大器的增益，使其与一个已知参考噪声源声压相等，从而测量出待测放大器的噪声系数。

具体的步骤如下：a.在待测放大器的输入端接入一个参考噪声源，并调整其声压使其与待测放大器的输出噪声相等。

b.测量参考噪声源的声压和待测放大器的输入输出电压。

c.利用已知的参考噪声源的噪声功率和声压计算出待测放大器的噪声功率和噪声系数。

3.热噪声法：热噪声法是一种常用的测量噪声系数的方法，特别适用于宽频带和高频段的放大器。

热噪声法利用了热噪声在环境温度下的特性，通过直接测量输出噪声电压和环境温度来计算噪声系数。

具体的步骤如下：a.测量放大器的输出噪声电压并记录。

b.测量环境温度并记录。

c.利用热噪声公式计算出放大器的噪声功率。

d.利用输入信号和已知的电阻值计算出放大器的输入信号功率。

e.利用已知的输入信号功率和噪声功率计算出放大器的噪声系数。

除了上述传统的测量方法之外，还有一些新的测量噪声系数的方法正在不断涌现，如矢量分析器法、差分噪声法、噪声大师法等。

这些方法在特定的应用场景下有着更高的测量精度和更广的测量范围。

总结起来，测量噪声系数的常用方法有级联噪声法、可变增益噪声法、热噪声法等。

根据不同的应用场景和要求，选择合适的方法来测量噪声系数，有助于评估放大器的噪声性能，进而提高信号传输的质量。

频谱仪测噪声系数测试方法噪声系数是指在信号传输过程中，信号与噪声的比值，是评估通信系统性能的重要指标之一。

因此，测量噪声系数在通信系统设计和优化中具有重要意义。

本文将介绍一种基于频谱仪的噪声系数测试方法。

一、噪声系数的定义噪声系数是衡量信号传输中信噪比的一种指标，通常用dB表示。

它是指在信号传输过程中，输入端信噪比与输出端信噪比之比，即： Nf = (SNRin / SNRout)dB其中，SNRin是输入信号的信噪比，SNRout是输出信号的信噪比。

噪声系数是一个无单位的数值，它越小，表示信噪比损失越小，系统性能越好。

二、频谱仪测噪声系数的原理频谱仪是一种用于测量信号频谱特性的仪器，它可以将信号分解成频率分量，并显示在频谱图上。

在信号传输过程中，噪声会在各个频率分量上产生，因此通过频谱仪可以直接测量出信号的噪声功率谱密度。

在此基础上，可以计算出输入信噪比和输出信噪比，进而计算出噪声系数。

三、频谱仪测噪声系数的步骤1. 连接设备将频谱仪和被测系统连接，确保信号传输通畅。

频谱仪应该与被测系统在同一电源下，以避免地线干扰。

2. 设置频谱仪参数根据被测系统的信号特性，设置频谱仪的参数。

包括中心频率、带宽、分辨率带宽、平均次数等。

3. 测量被测系统的噪声功率谱密度在频谱仪上选择“功率谱密度”模式，启动测量。

记录下被测系统的噪声功率谱密度。

4. 测量输入信噪比在频谱仪上选择“单次扫描”模式，启动测量。

记录下输入信号的功率和噪声功率谱密度，计算输入信噪比。

5. 测量输出信噪比在频谱仪上选择“单次扫描”模式，启动测量。

记录下输出信号的功率和噪声功率谱密度，计算输出信噪比。

6. 计算噪声系数根据输入信噪比和输出信噪比，计算噪声系数。

公式如下：Nf = (SNRin / SNRout)dB四、注意事项1. 频谱仪的选择应根据被测系统的信号特性和测试需求来确定。

2. 在测量过程中，应注意防止干扰和误差的产生。

如地线干扰、环境噪声等。

Technical data is subject to change. Copyright@2004 AgilentFundamentalnoise conceptsHow do wemakemeasurements?What DUTscan wemeasure?What influencesthe measurementuncertainty?What is Noise Figure ?NoiseOutNoise inMeasurement bandwidth=25MHza) C/N at amplifier input b) C/N at amplifier outputNinNoutGa RsTwo examples of Noise FigureExample 1: In a receiver, the LNA is connected to an antenna which points to earth’s atmosphere (290K) and the LNA has 3dB NF and 10dB gain. Noise power at LNA output is: -174+10+3=-161dBm/Hz Example 2: In a transmitter the modulator noise floor is -140dBm/Hz. The modulator output is amplifier by a linear amp with 3dB NF and 10dB gain. Noise power at amplifier output is: -140+10+3=-127dBm/Hz-140dBm corresponds to a noise source with a temperature 700 million K, i.e. DUT input is not Standard Temperature and Example 2 is wrongJust to emphasize this point, noise figure only represents the noise added to the input noise referred to the DUT output when the noise into the device is thermal noise at the standard temperature. So the first example here is correct. In the second example, the noise going into the device is much higher and therefore the noise figure of the amplifier cannot be added to the noise out of the DUT from the modulator. In reality if the noise of the amplifier is only 3dB then it will add practically no noise to that generated by the modulator.11An Alternative Way to Describe Noise Figure: Effective Input Noise TemperatureNinNout = Na + kTB GaRsOutput PowerGa , NaSlope=kBGac isti ter c arais NoC ree eFhNa -Te Te Source Temperature (K)Let’s now plot the output noise power as a function of the temperature of the noise source. In the equation for Nout I have substituted Nin for kTB where T now varies from absolute zero upwards. It’s a linear curve as we are dealing with very low power levels so all devices are operating in their linear regions. Actually the line is a very standard ‘y=mx+C’. M is the gradient in this case kBGa and c is the point at which the curve intersects the y axis. C is equal to Na. What you can say at T=0 is that no power at the device output comes from the noise source. All the output power at this point is generated within the DUT. This gives us another figure of merit for describing the noise performance of active devices. If you look at the graph I have drawn the characteristic of a noise free device. If you transpose the added noise Na through this line on to the x axis you arrive at Te, the effective input noise temperature. When you multiply Te by the gain bandwidth product of the device you get the amount of noise added. It’s a useful figure of merit because it is independent of the device gain (unlike Na).12Effective Noise Temperature relation to NFNa + kToBG F= kToBG = Therefore Te = (F-1) . To Na Assume Na = 0 Ts Te kGBTe + kGBTo kBGTo = Te + To ToTsGain GGain GWhat is Te if the NF is 3dB?13Te or NF: which should I use?•Use either - they are completely interchangeable •typically NF for terrestrial and Te for space •NF referenced to 290K - not appropriate in space •If Te used in terrestrial systems and the temperatures can be large (10dB=2610K) •Te is easier to characterize graphically14Friis Cascade FormulaGa1Ga2F1 F2-1 Ga1F2Σ FN+1 = Σ Fn + Fn+1 - 1 ΣGNF12 = F1 +Where Σ Fn is cumulative NF up to nth stage and Σ FN+1 is cumulative NF up to (n+1)th stageNoise figure can be used for much more than just characterizing a single stage. If you know the noise figure and gain of each stage you can calculate the noise figure of a cascade of devices. This equation is known as the cascade formula or Friis formula. F12 is the noise figure of the 2 stage system. G1 is the gain of the first stage, F1 is the NF of the first stage and F2 is the NF of the second stage. The formula clearly shows why you must put your best noise figure devices at the front of the chain. Also the higher the gain of the first stage, the less the noise figure contribution from subsequent stages.15Receiver Modelling using Excelstage 1 stage 2 stage 3 stage 4 TOTAL NF AMP1 2.00 14.00 2.00 14.00 AMP1 2.00 9.00 AMP2 4.00 16.00 2.00 9.00 AMP2 4.00 16.00 2.16 30.00 AMP3 5.00 20.00 2.49 25.00 AMP3 5.00 20.00 2.17 50.00 AMP4 10.00 30.00 2.51 45.00 AMP4 10.00 30.00 2.171NF gain cummulative NF cummulative gain1 22 3 4NF gain cummulative NF cummulative gainstage 1stage 2stage 3stage 4TOTAL NF 2.51NF gain cummulative NF cummulative gainAMP1 4.00 16.00 4.00 16.00 LOSS1 4.00 -4.00 4.00 -4.00AMP2 2.00 14.00 4.03 30.00 AMP1 2.00 14.00 6.00 10.00AMP3 5.00 20.00 4.03 50.00 AMP2 4.00 16.00 6.16 26.00AMP4 10.00 30.00 4.03NF gain cummulative NF cummulative gainAMP3 5.00 20.00 6.1710*LOG((10^(F22/10))+(10^(G20/10)-1)/10^(F23/10))Here is an example of how useful the cascade formula is in the estimation of receiver sensitivity. I’ve used EXCEL to illustrate the example as EXCEL is a very simple and powerful way of performing linear calculations. Both examples have four system components. In the first one I have my low noise amplifier at the front followed by a linear gain block followed by 2 further gain stages. My best noise figure device is placed first as it will dominate the noise figure performance of the system. You can see that the overall noise figure performance is little more than the noise figure of the first stage. The second example is identical, except for the fact that the LNA has lower gain. This mean that the noise contribution of the following stages is more noticeable. The point to make here is that the noise figure of a device is important - but so is its gain. In the third one I have swapped the first two amplifiers around and you can see the difference his has made to the overall noise figure - although the cumulative gain is the same the noise figure is dominated by the first - and now poorer - noise figure performance. The last example is similar to the very fist one except that now4 dB of loss have been introduced. This is common in receiver systems and could represent the cabling between an antenna and the LNA or a front end duplexer. The noise figure of a passive lossy device is equal to its loss. Overall you just add front end losses to the system noise figure to get the overall noise figure The noise figure of a passive device can be seen to be same the magnitude of the insertion gain. For example, a 6dB attenuator will have a noise figure of +6dB, but an insertion gain of -6dB. This can also be seen from standard calculation as well. As an example : if Noise Factor = N out / Gain x N in, and if Noise_out = Noise_in for this case, and Gain = 1/4 then Noise Factor is 4 and the noise figure is the log of this at + 6dB I’ve shown the cascade equation in slightly modified form. This is what you would type into excel. Fn is the cumulative noise figure up to the nth stage and sigma Ga1 is the cumlative gain.16Why do we measure Noise Figure? Example...Transmitter: ERP Path Losses Rx Ant. Gain Power to Rx Receiver: Noise Floor@290K Noise in 100 MHz BW Receiver NF Rx Sensitivity -174 dBm/Hz +80 dB +5 dB -89 dBm + 55 dBm -200 dB 60 dB -85 dBmERP = +55 dBmPatC/N= 4 dB:sses h Lo200dBChoices to increase Margin by 3dB 1. Double transmitter power 2. Increase gain of antennas by 3dB 3. Lower the receiver noise figure by 3dBReceiver NF: 5dB Bandwidth: 100MHz Antenna Gain: +60dBPower to Antenna: +40dBm Frequency: 12GHz Antenna Gain: +15dBHere is an example of why we need to know the noise figure of a device. In this example, we have a satellite that transmits with an effective radiated power of +55dBm, and is transmitted through a path loss, of +200dB, to a receive antenna with gain of 60dB. The signal power to the receiver is -85dBm. The receiver sensitivity is calculated here using kTB is at -174dBm /Hz and the noise power in a 100 MHz bandwidth you add 80dB. The noise figure of the complete receiver is +5dB. So the receiver noise floor is at -89dBm. S we currently have a 4dB carrier to noise ratio in our 100MHz channel. If we wanted to double the link margin to get improved receiver reliability, then we could double the transmitter power. This would cost millions of dollars in terms of increased payload and /or higher rated, more expensive components and more challenging engineering issues. Another way is to increase the gain of the receiver. This would cost millions in terms of size and mechanical engineering, and the debates over local environmental issues and planning permissions. While lowering the Noise Figure of the front end would be a fraction of this, and is the more attractive economically. Noise figure is a $$$ figure.17What Noise Figure is Not…•Not a figure of merit for different modulation techniques use BER instead •Not a quality factor for one port networks e.g. synthesizers, power supplies •Not a useful quality factor for high power stages use transmitter testerWe have discussed what noise figure is. It is maybe usefully to briefly describe what noise figure is not. It does not give any indication of the efficiency of the modulation scheme chosen. In digital receivers this is done by BER. BER and noise figure have a nonlinear relationship where as you gradually decrease the signal to noise ratio you will suddenly see a rise in BER as 1’s and 0’s become confused. Noise figure is a two port figure of merit. It does not describe one port networks such as terminations or oscillators. Oscillators do generate noise and will affect the sensitivity of receivers but noise figure is not a means of measuring oscillator quality. Here phase noise measurements would be more appropriate. High power stages imply nonlinearity and noise figure is a function of strictly linear systems. Also high power stages implies high levels of input noise, so the added noise of the of the high power stage is likely to be very small - remember noise figure is defined where the input power has an effective temperature of 290K.18Summary of Noise Fundamentals•The Origins of Noise •Signal to Noise ratio •Definition of Noise Figure •Effective Noise Temperature •Friis Cascade Formula •Using Excel in Rx modeling •System Sensitivity Calculation19How do we make measurements?Fundamental noise conceptsHow do we make measurements?What DUTs can we measure?What influences the measurement uncertainty?Now that we have seen the basic concepts of noise, let’ now look at how we make those measurements.20Nout = Na + kTBGaGa , NaRsNout = Nh or Nc RsXXX YYY ZZZ AAABBBCCC......ENR dBFrequency Excess Noise Ratio, ENR (dB) = 10 Log 10( T h -290)290Fundamentalnoise conceptsHow do wemakemeasurements?What DUTscan wemeasure?What influencesthe measurementuncertainty?Fundamentalnoise conceptsHow do wemakemeasurements?What DUTscan wemeasure?What influencesthe measurementuncertainty?ResultsN8970 Series Noise Figure Analyzers•Fast, accurate and repeatable noise figure measurements up to 26.5 GHz (higher frequency also possible)•Simultaneous noise figure and gain measurements.•Compact and portablePSA Series Spectrum Analyzers •Industry’s highest performance spectrum analyer•Now with Noise Figure personality.Noise Sources•Up to 26.5 GHz and 15dB ENR •Calibration data is automatically down-loaded from the SNS series sources to noise figure analyzer.Technical data is subject to change. Copyright@2004 Agilent。

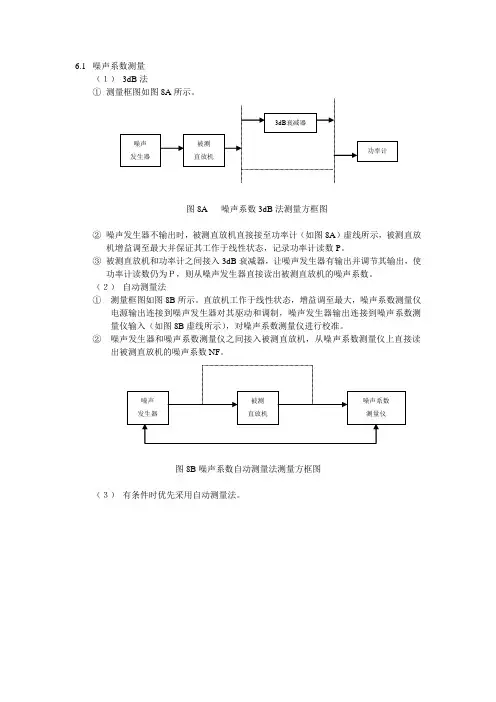

6.1 噪声系数测量
（１） 3dB 法
① 测量框图如图8A 所示。

图8A 噪声系数3dB 法测量方框图
② 噪声发生器不输出时，被测直放机直接接至功率计（如图8A ）虚线所示，被测直放
机增益调至最大并保证其工作于线性状态，记录功率计读数P 。

③ 被测直放机和功率计之间接入3dB 衰减器，让噪声发生器有输出并调节其输出，使
功率计读数仍为Ｐ，则从噪声发生器直接读出被测直放机的噪声系数。

（２） 自动测量法
① 测量框图如图8B 所示。

直放机工作于线性状态，增益调至最大，噪声系数测量仪
电源输出连接到噪声发生器对其驱动和调制，噪声发生器输出连接到噪声系数测量仪输入（如图8B 虚线所示），对噪声系数测量仪进行校准。

② 噪声发生器和噪声系数测量仪之间接入被测直放机，从噪声系数测量仪上直接读
出被测直放机的噪声系数NF 。

图8B 噪声系数自动测量法测量方框图
（３） 有条件时优先采用自动测量法。

噪声 发生器 被测 直放机 功率计 3dB 衰减器 噪声 发生器 噪声系数 测量仪 被测 直放机。

噪声系数的含义和测量方法
噪声系数是指信号的输入与输出之间的不匹配程度。

它描述了信号传
输中由于不同因素引入的噪声与理论信号的误差比例。

噪声系数越低，表
示信号传输的质量越好。

测量噪声系数的方法主要有两种：器件法和级联法。

1.器件法：这种方法通过对测试样品进行直接测试来测量噪声系数。

测试过程中，利用馈电器件法将器件与参考元件相比较。

参考元件是已知
噪声性能的稳定器件，通常是一种电阻。

通过将被测器件和参考电阻器件
进行比较，可以计算出被测器件的噪声系数。

测量噪声系数时需要注意以下几点：
1.测试环境的干扰要尽可能减少，如尽量避免有其他电磁干扰源的存在。

2.测试过程中需要采用高灵敏度的仪器和设备进行测量，以保证准确性。

3.测量结果可能受到温度、频率等因素的影响，需要进行相应的修正。

4.测量时需要注意信号与噪声的区分，以避免噪声信号被错误地计入
信号中。

噪声系数的大小与信号传输过程中的损耗和噪声有关。

信号传输过程
中会受到各种因素的影响，如电阻、电感、电容、温度等。

这些因素会引
入噪声，导致信号损失和畸变。

噪声系数表示噪声引入的程度，即信号损
失与噪声之间的比值。

测量噪声系数的目的是为了评估信号传输的质量，找出信号传输过程
中引入的噪声和损耗。

这样可以针对噪声源采取相应的优化和改善措施，
提高信号传输系统的性能。

对于需要高质量信号的应用领域，如通信系统、射频系统等，噪声系数的测量和优化具有重要的意义。

‎‎噪声‎系数测量的‎三种方法‎摘要：本文‎介绍了测量‎噪声系数的‎三种方法：‎增益法、Y‎系数法和噪‎声系数测试‎仪法。

这三‎种方法的比‎较以表格的‎形式给出。

‎在‎无线通信系‎统中，噪声‎系数(NF‎)或者相对‎应的噪声因‎数(F)定‎义了噪声性‎能和对接收‎机灵敏度的‎贡献。

本篇‎应用笔记详‎细阐述这个‎重要的参数‎及其不同的‎测量方法。

‎噪声指‎数和噪声系‎数噪声系‎数(NF)‎有时也指噪‎声因数(F‎)。

两者简‎单的关系为‎：NF‎= 10‎* lo‎g10 (‎F)定义‎噪声系数‎(噪声因数‎)包含了射‎频系统噪声‎性能的重要‎信息，标准‎的定义为：‎‎从这个定义‎可以推导出‎很多常用的‎噪声系数(‎噪声因数)‎公式。

‎下表为典型‎的射频系统‎噪声系数：‎Cat‎e gory‎MAXI‎M Pro‎d ucts‎Nois‎e Fig‎u re* ‎A ppli‎c atio‎n s Op‎e rati‎n g Fr‎e quen‎c y Sy‎s tem ‎G ain‎L NA M‎A X264‎00.9‎d B Ce‎l lula‎r, IS‎M400‎M Hz ~‎1500‎M Hz 1‎5.1dB‎LNA ‎M AX26‎45 HG‎: 2.3‎d B WL‎L 3.4‎G Hz ~‎3.8G‎H z HG‎: 14.‎4dB ‎LG: ‎15.5d‎B WLL‎ 3.4G‎H z ~ ‎3.8GH‎z LG:‎-9.7‎d BMi‎x er M‎A X268‎413.‎6dB L‎M DS, ‎W LL 3‎.4GHz‎~ 3.‎8GHz ‎1dBM‎i xer ‎M AX99‎82 12‎d B Ce‎l lula‎r, GS‎M825‎M Hz ~‎915M‎H z 2.‎0dBR‎e ceiv‎e r Sy‎s tem ‎M AX27‎00 3.‎5dB ~‎19dB‎PCS,‎WLL ‎1.8GH‎z ~ 2‎.5GHz‎< 80‎d B*‎HG =‎高增益模‎式，LG ‎=低增益‎模式噪‎声系数的测‎量方法随应‎用的不同而‎不同。

噪声系数测量的三种方法摘要：本文介绍了测量噪声系数的三种方法：增益法、Y系数法和噪声系数测试仪法。

这三种方法的比较以表格的形式给出。

前言在无线通信系统中，噪声系数(NF)或者相对应的噪声因数(F)定义了噪声性能和对接收机灵敏度的贡献。

本篇应用笔记详细阐述这个重要的参数及其不同的测量方法。

噪声指数和噪声系数噪声系数(NF)有时也指噪声因数(F)。

两者简单的关系为：NF = 10 * log10 (F)定义噪声系数(噪声因数)包含了射频系统噪声性能的重要信息，标准的定义为：式1从这个定义可以推导出很多常用的噪声系数(噪声因数)公式。

下表为典型的射频系统噪声系数：Category MAXIMProductsNoise Figure*Applications Operating Frequency System GainLNA MAX2640Cellular, ISM400MHz ~ 1500MHzLNA MAX2645HG: WLL~ HG: LG: WLL~ LG:Mixer MAX2684LMDS, WLL~ 1dBMixer MAX998212dB Cellular, GSM825MHz ~ 915MHzReceiverSystemMAX2700~ 19dB PCS, WLL~ < 80dB* HG = 高增益模式，LG = 低增益模式噪声系数的测量方法随应用的不同而不同。

从上表可看出，一些应用具有高增益和低噪声系数(低噪声放大器(LNA)在高增益模式下)，一些则具有低增益和高噪声系数(混频器和LNA在低增益模式下)，一些则具有非常高的增益和宽范围的噪声系数(接收机系统)。

因此测量方法必须仔细选择。

本文中将讨论噪声系数测试仪法和其他两个方法：增益法和Y系数法。

使用噪声系数测试仪噪声系数测试/分析仪在图1种给出。

图1.噪声系数测试仪，如Agilent的N8973A噪声系数分析仪，产生28VDC脉冲信号驱动噪声源(HP346A/B)，该噪声源产生噪声驱动待测器件(DUT)。

噪声系数测量的三种方法于上面的式子。

根据噪声系数定义，F=Tn/290+1，F是噪声因数(NF=10*log(F))，因而，Y=ENR/F+1。

在这个公式中，所有变量均是线性关系，从这个式子可得到上面的噪声系数公式。

我们再次使用MAX2700作为例子演示如何使用Y因数法测量噪声系数。

装置图见图3。

连接HP346A ENR到RF的输入。

连接28V直流电压到噪声源头。

我们可以在频谱仪上监视输出噪声功率谱密度。

开/关直流电源，噪声谱密度从-90dBm/Hz变到-87dBm/Hz。

所以Y=3dB。

为了获得稳定和准确的噪声功率谱密度读数，RBW/VBW设置为0.3。

从表2得到，在2GHz时ENR=5.28dB，因而我们可以计算NF的值为5.3dB。

总结在本篇文章讨论了测量射频器件噪声系数的三种方法。

每种方法都有其优缺点，适用于特定的应用。

下表是三种方法优缺点的总结。

理论上，同一个射频器件的测量结果应该一样，但是由于射频设备的限制(可用性、精度、频率范围、噪声基底等)，必须选择最佳的方法以获得正确的结果。

Suitable ApplicationsAdvantageDisadvantageNoise Figure MeterSuper low NFConvenient, very accurate when measuring super low (0-2dB) NF.Expensive equipment, frequency range limitedGain MethodVery high Gain or very high NFEasy setup, very accurate at measuring very high NF, suitable for any frequency rangeLimited by Spectrum Analyzer noise floor. Can’t deal with systems with low gain and low NF.Y Factor MethodWide range of NFCan measure wide range of NF at any frequency regardless of gain When measuring Very high NF, error could be large tips:感谢大家的阅读，本文由我司收集整编。

噪声系数测量方法
噪声系数是衡量信号与噪声之间的关系的一个重要参数，对于电子设
备的设计和性能评估非常关键。

测量噪声系数的方法有很多种，下面将介
绍几种常用的测量方法。

1.前后噪声对比法：
这是一种最常见的测量噪声系数的方法。

该方法基于一个简单的原理：在测量系统的输入端加上一个噪声发生器，将测量系统的输出与加入噪声
的输入进行对比。

根据对比结果可以计算出噪声系数。

2.两温度法：
该方法基于系统的噪声和两个不同温度的噪声源之间的关系。

首先将
测量系统连接到一个标准噪声源，将噪声标准化到一个已知的温度（通常
为290K），得到一个已知噪声源的噪声系数。

然后将测量系统连接到一
个更热的噪声源（比如一个高温电阻器），再次测量噪声系数。

最终可以
通过这两个噪声系数的比值计算出测量系统的噪声系数。

3.热噪声法：
4.经验法：
这是一种基于经验公式或计算模型来估计噪声系数的方法。

该方法适
用于对于特定类型的电子设备，已经有了较为准确的计算模型，可以通过
模型计算出噪声系数。

需要注意的是，不同的测量方法适用于不同的噪声特性和测量对象。

在进行噪声系数测量时需要考虑设备的工作频率范围、输入输出阻抗匹配
等因素，并选择适当的测量方法。

同时，测量误差也是不可避免的，因此需要在测量过程中采取一些校准和补偿措施来提高测量精度。

1. 噪声指数介绍灵敏度、bit error radio （BER ）、噪声指数（NF ）是评价接收系统处理弱信号能力的三个参数指标。

其中BER 主要用于数字系统，噪声指数和系统带宽可以推出系统的灵敏度指标，因此噪声指数测量是评价接收系统的主要指标。

噪声指数不但可以评价整个系统，而且可以评价单个元件（放大器、混频器等）。

测量噪声指数是最小化接收系统的噪声问题，因为一但噪声混入信号，接收系统不再能区分出来在信号频率范围内的噪声。

噪声指数总是和双端口网络相对应的。

混频器也被当作双端口网络（本振为第三端口），但是本振的噪声特性也影响整个系统的噪声指数。

噪声指数不能评价单端口网络，比如终端、天线、振荡器等。

噪声指数应与增益分开考虑，后续的放大器不改变信噪比。

噪声系数F 定义001()i i i i a a o o i a i i S N S N N N kT BGF S N GS N GN GN kT BG+===+=+其中：G 为系统增益，Na 为系统噪声，To 为温度（290k ），B 为系统噪声带宽。

噪声指数NF ＝10logF噪声指数的含义：被测系统引入的噪声是290K 温度下热噪声的多少倍。

因此也可用噪声温度来评价被测系统。

噪声温度与噪声指数、噪声系数的关系如下。

(1)Te To F =- To ＝290K2. 噪声源噪声源提供两个确定的噪声电平，一般以等效噪声温度来表示。

大多数主流噪声源由一个特殊的二极管工作在反偏直流状态，由雪崩击穿，产生噪声。

噪声源的主要参数为ENR ，即超噪比。

10log()h cT T ENR T -= 其中，Th 为热噪声温度，Tc 为冷噪声温度，T0为标准参考温度290K 。

噪声源的主要指标是超噪比和频率范围。

实际应用中，噪声源的超噪比是频率相关的，以表格的形式提供。

3．噪声指数的测量方法：Y参数方法主要测量原理：将被测原件和测量仪表看作一个两级系统。

首先用噪声源标定测量仪表的噪声指数，然后用噪声源标定整个两级系统的噪声指数，利用两级系统的噪声指数公式，反算出被测量器件的噪声指数。

频谱分析仪和噪声系数测量无处不在的噪声是和微波设计师的敌人，对此不应感到奇怪。

噪声限制了通信接收器检测弱信号的能力，从而阻碍设计师实现最佳的接收器性能。

传输信号中的噪声恶化了性能，不仅是对传输信号，而且同样是对周围的频谱。

因为噪声是普遍存在的，多年以前，射频和微波行业就建立了一个称为噪声系数的测量参数，以定量元件或系统给通过它的信号增强了多少噪声。

虽然噪声系数是一种用于描述射频和微波系统噪声和接收器敏捷度的参数，但它也是最重要和广泛用法的参数。

对于各次测量和用法不同仪器的测量，噪声系数测量总是要求高精度和重复性。

精度和重复性保证了元件和子系统创造商和他们的客户所举行规定性能测量的全都性。

噪声系数基础作为测量参数的噪声系数早在二十世纪四时年月就开头用法，工程师Harold Friis把它定义为用分贝(dB)表示的射频或微波器件输入处的信噪比(SNR)除以输出处的SNR。

从它的名称可知，SNR是在给定传输环境中的信号电平与噪声电平之比。

SNR越高，就有越多的信号超过噪声，使信号更简单检测。

因此噪声系数是越低越好，由于在抱负状况下，微波元件、子系统或系统应没有噪声施加到通过的信号上。

但事实上全部器件都会增强一些噪声，叠加最低噪声的是最好的器件，这些器件有最低的噪声系数。

噪声系数的重要性有多高?不管如何估量噪声系数对系统整体性能和成本的重要性都不会过高。

例如，把直播卫星的噪声系数降一半，即从2dB降到1dB，与把卫星转发器的功率增强25% 在性能上有相同的效果。

明显，创造商会发觉增强空间放射机功率的成本要远远高于改进地面站接收器低噪声(LNA)性能。

在卫星接收器生产线中，只需调节阻抗电平或挑选适合的晶体管，就能把噪声系数降低1dB。

1dB噪声系数的降低与增强天线25%的面积有第1页共3页。

噪声系数的计算及测量方法（一）时间：2012-10-25 14:32:49 来源：作者：噪声系数(NF)是RF系统设计师常用的一个参数，它用于表征RF放大器、混频器等器件的噪声，并且被广泛用作无线电接收机设计的一个工具。

许多优秀的通信和接收机设计教材都对噪声系数进行了详细的说明.现在，RF应用中会用到许多宽带运算放大器和ADC，这些器件的噪声系数因而变得重要起来。

讨论了确定运算放大器噪声系数的适用方法。

我们不仅必须知道运算放大器的电压和电流噪声，而且应当知道确切的电路条件：闭环增益、增益设置电阻值、源电阻、带宽等。

计算ADC的噪声系数则更具挑战性，大家很快就会明白此言不虚。

公式表示为：噪声系数NF=输入端信噪比/输出端信噪比，单位常用“dB”。

该系数并不是越大越好，它的值越大，说明在传输过程中掺入的噪声也就越大，反应了器件或者信道特性的不理想。

在放大器的噪声系数比较低的情况下，通常放大器的噪声系数用噪声温度(T)来表示。

噪声系数与噪声温度的关系为：T=(NF-1)T0 或NF=T/T0+1 其中：T0-绝对温度(290K)噪声系数计算方法研究噪声的目的在于如何减少它对信号的影响。

因此，离开信号谈噪声是无意义的。

从噪声对信号影响的效果看，不在于噪声电平绝对值的大小，而在于信号功率与噪声功率的相对值，即信噪比，记为S/N(信号功率与噪声功率比)。

即便噪声电平绝对值很高，但只要信噪比达到一定要求，噪声影响就可以忽略。

否则即便噪声绝对电平低，由于信号电平更低，即信噪比低于1，则信号仍然会淹没在噪声中而无法辨别。

因此信噪比是描述信号抗噪声质量的一个物理量。

1 噪声系数的定义要描述放大系统的固有噪声的大小，就要用噪声系数，其定义为设Pi为信号源的输入信号功率，Pni为信号源内阻RS产生的噪声功率，Po和Pno 分别为信号和信号源内阻在负载上所产生的输出功率和输出噪声功率,Pna表示线性电路内部附加噪声功率在输出端的输出。

噪声系数测量方法噪音系数（Noise Coefficient）是衡量噪声传输性能的一个参数，通常用来评估信号与噪声之间的比例。

在通信系统中，噪音系数是评估系统噪声引入程度的重要指标，一般用于评估接收端信噪比的好坏。

噪音系数的测量方法可以分为两类：直接测量法和间接测量法。

一、直接测量法1.热噪声法：该方法利用热噪声的大小与电阻的关系进行测量。

通过将输入电阻与输出电阻相等的简单电路（如电阻、电容、电容-电阻等组合）与待测系统串联，测量电路两端的噪声电压和电流。

根据热噪声计算公式和电路参数计算噪音系数。

2.互相关法：该方法利用信号与噪声的互相关进行测量。

首先，将一个固定频率的标准信号与待测噪声信号输入待测系统，通过互相关算法计算噪声信号与标准信号的相关系数。

根据相关系数与输入和输出信号的功率计算噪音系数。

3.声音法：该方法利用声音在传输过程中受到噪声的影响程度进行测量。

通过将声音传输系统与一个已知信号源相连，测量信号源与被测系统产生的声音之间的功率比值以及噪声功率，根据声音传输系统的增益和噪声功率计算噪音系数。

二、间接测量法1.带宽测量法：该方法利用系统的信号带宽和噪声带宽来计算噪音系数。

首先，通过测量信号源输入系统后输出的信号功率，再通过测量信号源在系统中的发射功率，以及测量系统的噪声功率和噪声带宽，计算系统的噪音系数。

2.信噪比测量法：该方法利用信号与噪声的信噪比进行测量。

首先，将待测系统与一个已知信号源相连，测量输入信号与输出信号的功率比值；然后，测量系统的噪声功率。

根据信号功率比值和噪声功率计算噪音系数。

3.互信息测量法：该方法利用信号与噪声之间的互信息进行测量。

通过测量输入信号和输出信号的互信息，以及测量系统的噪声功率，计算噪音系数。

以上是常用的噪音系数测量方法，每种方法都有其适用的场景和测量条件，在具体应用中需要根据实际情况选择合适的方法。

噪声系数的原理和测试方法噪声系数是指在信号传输或电路中，输入信号与输出信号之间的噪声功率比值。

在电子设备中，噪声是不可避免的，它会对信号质量和信息传输造成影响。

因此，通过衡量噪声系数可以评估电路或系统的噪声性能。

噪声系数与信噪比有密切关系，信噪比是信号与噪声功率之比。

噪声系数定义为系统输出信号的信噪比与输入信号的信噪比之比。

假设输入信噪比为SNR_in，输出信噪比为SNR_out，则噪声系数可以表示为：Noise Figure (NF) = 10 * log10 (SNR_out / SNR_in)一般来说，噪声系数越小越好，因为这意味着系统的噪声影响较小。

典型的噪声系数为1-10dB。

噪声系数测试方法：1.Y-法：该方法使用噪声源和两个输入阻抗相等的负载，在输入和输出之间测量电压和电流。

通过测量不同频率下输入和输出的电压和电流，可以计算噪声系数。

2.T-法：该方法使用一根传输线来连接两个负载。

在输入和输出之间测量噪声功率和信号功率，并通过计算噪声系数来评估系统的噪声性能。

3.电压比法：该方法使用两个电压噪声源，一个连接到输入端口，一个连接到输出端口。

通过测量输入和输出的电压噪声，并通过计算得出噪声系数。

4.天线法：该方法主要用于无线通信系统中。

通过将接收天线与信号源连接，测量天线输出端口的噪声功率和信号功率，并计算噪声系数。

无论使用哪种测试方法，都需要确保测试环境尽可能减少外界噪声的干扰，并使用高精度的测试仪器进行测量。

在实际应用中，噪声系数的测试常常是对整个系统的测量。

在设计电路或系统时，可以选择低噪声元件、减少电路增益以降低噪声等措施来改善系统的噪声性能。

总之，噪声系数是衡量电路或系统噪声性能的重要参数。

通过使用合适的测试方法，可以准确测量和评估系统的噪声系数，进而进行噪声优化和性能改进。
