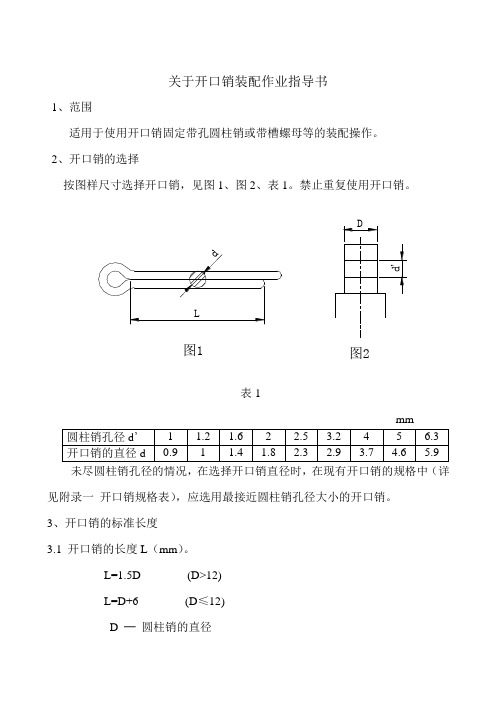

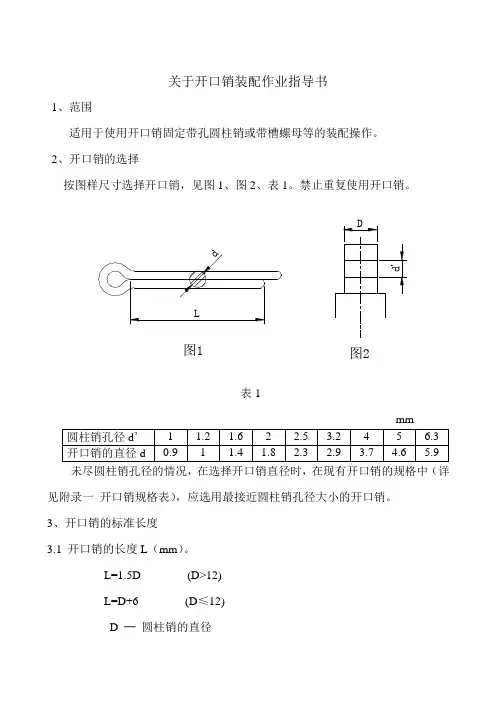

关于开口销装配作业指导书
1、范围
适用于使用开口销固定带孔圆柱销或带槽螺母等的装配操作。
2、开口销的选择
按图样尺寸选择开口销，见图1、图2、表1。
禁止重复使用开口销。
表1
见附录一开口销规格表），应选用最接近圆柱销孔径大小的开口销。
3、开口销的标准长度
3.1 开口销的长度L（mm）。
L=1.5D (D>12)
L=D+6 (D≤12)
D ─圆柱销的直径
3.2 应使用剪切钳剪断开口销。
3.3 被剪断部位必须清理干净，切勿残留在装置内。
4、开口销安装校正方法
开口销安装校正方法见图3。
注意：禁止使用钳子的齿刃部夹开口销，见图3（b）。
5、开口销的装配，开口方法
5.1 用手或钳子将开口销插入圆柱销内，不能用榔头将开口销打进去。
5.2 用螺丝刀将开口销掰开。
5.3 掰开开口销的角度，原则上为60°，见图4。
若与工件相碰时，可将开口销按图5卷起来。
5.4 开口销在打开时，注意使分开的部分平直、对称，如图4。
不允许长短不齐（图6a）、带R形（图6b）和上下空档（图6c）。
5.5
拧卷几圈。
但与周围有妨碍或绝缘距离不够时要将开口销卷起来见图8。
5.6 开口销插入圆柱销必须方向一致，不能方向相反，见图9。
附录一开口销规格表。

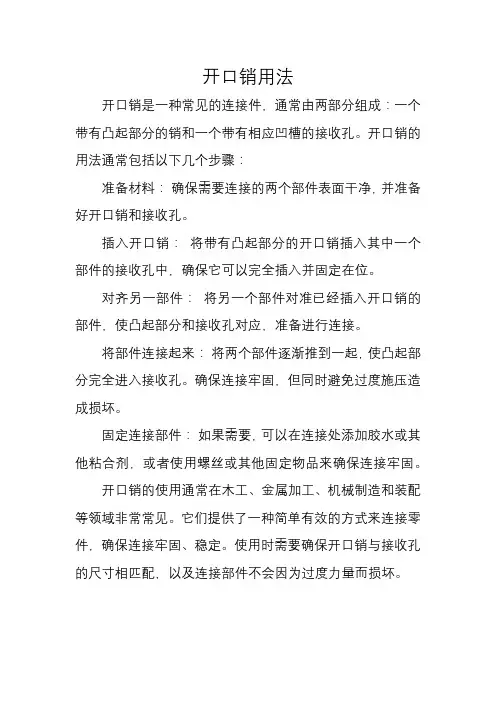

开口销用法
开口销是一种常见的连接件，通常由两部分组成：一个带有凸起部分的销和一个带有相应凹槽的接收孔。
开口销的用法通常包括以下几个步骤：
准备材料：确保需要连接的两个部件表面干净，并准备好开口销和接收孔。
插入开口销： 将带有凸起部分的开口销插入其中一个部件的接收孔中，确保它可以完全插入并固定在位。
对齐另一部件： 将另一个部件对准已经插入开口销的部件，使凸起部分和接收孔对应，准备进行连接。
将部件连接起来：将两个部件逐渐推到一起，使凸起部分完全进入接收孔。
确保连接牢固，但同时避免过度施压造成损坏。
固定连接部件：如果需要，可以在连接处添加胶水或其他粘合剂，或者使用螺丝或其他固定物品来确保连接牢固。
开口销的使用通常在木工、金属加工、机械制造和装配等领域非常常见。
它们提供了一种简单有效的方式来连接零件，确保连接牢固、稳定。
使用时需要确保开口销与接收孔的尺寸相匹配，以及连接部件不会因为过度力量而损坏。
开口销安装拆卸规范
一、适用范围
1
本规范适用于机械设备用开口销的安装及拆卸。
二、具体规定
开口销安装规范：
1、采用的开口销不应有折断、裂纹、锈蚀等现象；
2、开口销的公称规格应等于开口销孔的直径，具体选用标准见附表1，见
图2；
3、应由根部劈紧，使开口销不致窜动；
4、开口销开口必须对称，两脚劈开后都须卷在圆销或轴上，使劈开部分的
弧面与圆销或轴的圆弧面平行，并尽量靠近圆销或轴，使两开口角
度>180°。
见图1；
5、严禁用线材或其它材料代替开口销。
图1：开口销安装示意图
2
3 开口销拆卸规范
利用开口销专用拆解工具拆卸。
开口销安装标准摘要：1.开口销的定义和作用2.开口销的安装标准3.安装过程中的注意事项4.总结正文：开口销是一种常见的连接件，广泛应用于机械、建筑、电力等行业。
它的特点是具有一个开口，可以通过螺纹或焊接等方式与其它部件连接。
开口销的安装有着严格的标准，不仅关系到连接的牢固性，还关乎使用安全。
本文将对开口销的安装标准进行详细介绍，以指导大家在实际操作中遵循规范，确保安全。
一、开口销的定义和作用开口销是一种具有开口形状的金属连接件，通常用于两个或多个部件之间的连接。
其主要作用是传递力矩、固定位置和防止部件相对移动。
由于其结构特点，开口销具有良好的抗拉强度和抗剪强度，能够在各种工况下保持稳定的连接性能。
二、开口销的安装标准1.选择合适的开口销：根据连接部件的尺寸、重量和受力情况，选择合适规格和材质的开口销。
一般来说，较大的部件和承受力较大的连接，应选用较大规格和更高强度等级的开口销。
2.制备连接部件：在安装开口销前，应确保连接部件的表面光滑、无油污、无氧化物等。
对于铸件或毛坯件，还需进行必要的加工和打磨，以满足安装要求。
3.安装顺序：在安装多个开口销时，应按照一定的顺序进行，避免因安装不当导致连接部件的变形或损伤。
一般来说，先安装较短的销，再安装较长的销。
4.螺纹连接：对于需要螺纹连接的开口销，应确保螺纹部分干净、无损伤，并按照规定的扭矩值进行紧固。
同时，要保证螺纹的旋向正确，避免因旋向错误导致的连接失效。
5.焊接连接：对于需要焊接的开口销，应按照焊接工艺规程进行操作，确保焊接质量。
焊接后，要对连接部件进行适当的冷却，以防止因热应力导致的变形或开裂。
三、安装过程中的注意事项1.确保安全：在安装过程中，要遵循安全操作规程，佩戴个人防护装备，防止因意外事故导致的伤害。
2.防止损坏：避免在安装过程中对连接部件和开口销造成损伤，如划痕、变形等。
3.检查连接性能：安装完成后，要检查连接部件的稳定性、牢固性等性能，确保连接可靠。
开口销拆装规范
Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
开口销安装拆卸规范
一、适用范围
本规范适用于机械设备用开口销的安装及拆卸。
二、具体规定
开口销安装规范：
1、采用的开口销不应有折断、裂纹、锈蚀等现象；
2、开口销的公称规格应等于开口销孔的直径，具体选用标准见附表1，
见图2；
3、应由根部劈紧，使开口销不致窜动；
4、开口销开口必须对称，两脚劈开后都须卷在圆销或轴上，使劈开部分
的弧面与圆销或轴的圆弧面平行，并尽量靠近圆销或轴，使两开口角
度>180°。
见图1；
5、严禁用线材或其它材料代替开口销。
图1：开口销安装示意图
图2：带孔销、开口销
开口销拆卸规范
利用开口销专用拆解工具拆卸。

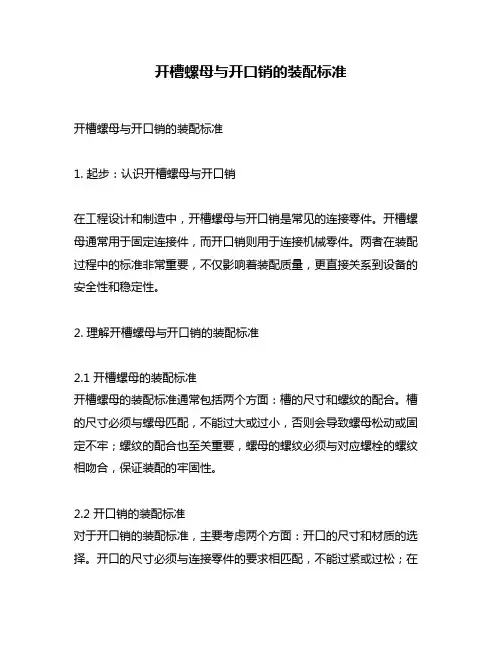

开槽螺母与开口销的装配标准开槽螺母与开口销的装配标准1. 起步：认识开槽螺母与开口销在工程设计和制造中，开槽螺母与开口销是常见的连接零件。
开槽螺母通常用于固定连接件，而开口销则用于连接机械零件。
两者在装配过程中的标准非常重要，不仅影响着装配质量，更直接关系到设备的安全性和稳定性。
2. 理解开槽螺母与开口销的装配标准2.1 开槽螺母的装配标准开槽螺母的装配标准通常包括两个方面：槽的尺寸和螺纹的配合。
槽的尺寸必须与螺母匹配，不能过大或过小，否则会导致螺母松动或固定不牢；螺纹的配合也至关重要，螺母的螺纹必须与对应螺栓的螺纹相吻合，保证装配的牢固性。
2.2 开口销的装配标准对于开口销的装配标准，主要考虑两个方面：开口的尺寸和材质的选择。
开口的尺寸必须与连接零件的要求相匹配，不能过紧或过松；在选择材质时，要考虑到使用环境、承受力和耐磨性等因素，确保开口销具有良好的连接性能。
3. 对开槽螺母与开口销装配标准的个人理解对于我个人而言，开槽螺母与开口销的装配标准实质上是对连接件的质量要求。
只有通过严格控制装配标准，才能确保连接的牢固性和稳定性，从而保障设备的安全运行。
在实际工程中，我们应该深入理解并严格遵守这些标准，不仅要求装配人员按标准操作，更需要在制造过程中加强质量控制，确保每一根螺丝、每一根销都符合标准要求。
4. 总结与回顾在本文中，我们从理解开槽螺母与开口销的装配标准出发，详细介绍了其在工程制造中的重要性和标准要求。
通过对装配标准的深入探讨，希望读者能更好地理解其在工程设计和制造中的重要作用，并加强对相关标准的遵守和执行。
开槽螺母与开口销的装配标准在工程设计和制造中起着举足轻重的作用，对于设备的安全性和稳定性有着直接的影响。
我们应该从简到繁地理解其标准要求，强化质量控制，确保每一个连接件都符合标准，为设备的可靠运行提供保障。
以上是我根据你提供的内容，按深度和广度要求撰写的关于开槽螺母与开口销的装配标准的文章，希望能够对你有所帮助。
开口销装配作业指导书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
开口销装配作业指导书
1 范围
适用于高压开关设备中使用开口销固定带孔圆柱销或带槽螺母等的装配操作。
2 开口销的选择
按图样尺寸选择开口销，见图1、图2、表1。
禁止重复使用开口销。
表1
3 开口销的标准长度
3.1 开口销的长度L（mm）。
L=1.5D (D>12)
L=D+6 (D≤12)
D ─圆柱销的直径
3.2 应使用剪切钳剪断开口销。
3.3 被剪断部位必须清理干净，切勿残留在装置内。
4 开口销安装校正方法
开口销安装校正方法见图3。
注意：禁止使用钳子的齿刃部夹开口销，见图3（b）。
5 开口销的装配，开口方法
5.1 用手或钳子将开口销插入圆柱销内，不能用榔头将开口销打进去。
5.2 用螺丝刀将开口销掰开。
5.3 掰开开口销的角度，原则上为60°，见图4。
若与工件相碰时，可将开口销按图5卷起来。
5.4 开口销在打开时，注意使分开的部分平直、对称，如图4。
不允许长短不齐（图6a）、带R形（图6b）和上下空档（图6c）。
5.5
拧卷几圈。
但与周围有妨碍或绝缘距离不够时要将开口销卷起来见图8。
5.6 开口销插入圆柱销必须方向一致，不能方向相反，见图9。
开口销安装标准一、引言开口销是一种常见的机械连接件，广泛应用于机械设备、汽车、工程机械等领域。
正确的安装是确保开口销性能和可靠性的关键。
本标准旨在规范开口销的安装方法，保证其安全、可靠地使用。
二、适用范围本标准适用于各类规格的开口销的安装工作，包括但不限于直径、长度、耐压等特性。
三、安装前准备1. 准备工具：安装开口销所需的工具、仪器，并确保其完好无损。
2. 准备工作：清理被连接零件表面，确保其平整、无损坏以及无杂质。
3. 准备材料：根据实际工作需要，准备适当的润滑剂或密封胶等材料。
四、安装步骤1. 选择合适的开口销规格，根据被连接零件的尺寸和要求进行确认。
2. 在被连接零件上进行定位，确保开口销能够正确安装并满足设计要求。
3. 如有需要，可在开口销的连接表面上涂抹适量的润滑剂，以降低安装时的摩擦力和提高连接密封性。
4. 将开口销的端部插入被连接零件的孔内，用适当的工具将其逐渐压入，直至其完全嵌入被连接零件内。
5. 检查安装后的开口销，确保其与被连接零件表面完全贴合，且没有裂纹、变形等情况。
6. 如有需要，对安装后的开口销进行密封处理，以确保连接处的密封性能。
7. 完成安装后，待连接件在设定的条件下运行一段时间，进行测试确认连接是否安全可靠。
五、安装要求1. 安装过程中，严格按照相关规范和要求操作，确保开口销的安装质量。
2. 润滑剂应选用适当的规格和型号，以确保在使用过程中不会产生不良影响。
3. 安装过程中应注意防止外力损伤开口销表面，确保其平整、无损伤。
4. 在安装前后对开口销和被连接零件进行全面检查，确保安装后的连接质量满足设计要求。
六、安全注意事项1. 在安装过程中，严格遵守相关安全规定，采取必要的安全防护措施。
2. 避免直接用手接触开口销的锋利部分，以免造成伤害。
3. 安装过程中，严格遵守相关机械设备操作规程，确保操作人员的安全。
七、附则1. 本标准自发布之日起生效，并取代之前的相关标准。
开口销标准及其使用洪都科技·标准化园地·开口销标准及其使用姚长和标准化处摘要衬当前机械行业广泛采用的两个开口梢国家标准进行了分析比较,论述了两个标准的主要区别,同时介绍了使用开口梢应注意的事项。
关挂甸国家标准标准化开口梢使用三。
,,气笼作为紧固件家族一员的开口销,同螺栓、螺汀、螺母等成员一样,被广泛用于各种机械产品上。
开口销的主要功能是防止螺母松动或销轴脱落。
正确应用开口销不仅可简化设计,复合材料的疲劳强度而言仅仅用最大应力尸二达到某一数值材料就会破坏是不全面的,必须说明对于破坏循环次数为的最大应力值尸二,因此,、只有给出尸、两个量才能表示材料疲劳特征。
从碳纤复合材料疲劳曲线上可以看出,碳纤复合材料厚度为的疲劳曲线水平渐近线还很不稳定,从而说明碳纤复合材料在指定寿命。
,时所求出的条件平均疲劳极限仍有破坏的危险性。
收稿日期一一作者简介尹为恺,男,年月出生,曾就读于北京航空航夭大学长期从事材料及元件的疲劳和断哭测试工作。
发表学术论文余篇,有篇获全国和部级优秀论文奖。
第期姚长和开口销标准及其使用有且对保证产品的正常工作及安全可靠性都有重要作用。
因此,开口销的生产与使用一直受‘询有关人员的重视。
现在新的开口销标准已开始贯彻,而老产品还在采用旧标准。
于是一个工厂出现了新、旧开口销标准同时使用的新情况。
为避免引起混乱和差错,在当前使有关人进一步弄清新、旧标准的区别与使甲注意事项是十分必要的。
一、开口销标准开口销是我国较早开展标准化的项目之一。
”年代末,在参照当时一些国外有关资料的基础上制定出了开口销国家标准,对开口销的结构型式,规格系列等作了全面规定。
从那以后开口销标准进行了多次修订。
最新的开口销国家标准的编号为一,即年版标准以下简称新标准。
按有关文件要求,作为强制性的新标准,应从年开始在新产品上贯彻实施。
由于新标准件生产的滞后,以及各行业有关标准与新标准协调等问题解决的不及时,使新标准全面贯彻受到影响。
关于开口销装配作业指导书
1、范围
适用于使用开口销固定带孔圆柱销或带槽螺母等的装配操作。
2、开口销的选择
按图样尺寸选择开口销，见图1、图2、表1。
禁止重复使用开口销。
表1
见附录一开口销规格表），应选用最接近圆柱销孔径大小的开口销。
3、开口销的标准长度
3.1 开口销的长度L（mm）。
L=1.5D (D>12)
L=D+6 (D≤12)
D ─圆柱销的直径
3.2 应使用剪切钳剪断开口销。
3.3 被剪断部位必须清理干净，切勿残留在装置内。
4、开口销安装校正方法
开口销安装校正方法见图3。
注意：禁止使用钳子的齿刃部夹开口销，见图3（b）。
5、开口销的装配，开口方法
5.1 用手或钳子将开口销插入圆柱销内，不能用榔头将开口销打进去。
5.2 用螺丝刀将开口销掰开。
5.3 掰开开口销的角度，原则上为60°，见图4。
若与工件相碰时，可将开口销按图5卷起来。
5.4 开口销在打开时，注意使分开的部分平直、对称，如图4。
不允许长短不齐（图6a）、带R形（图6b）和上下空档（图6c）。
5.5
拧卷几圈。
但与周围有妨碍或绝缘距离不够时要将开口销卷起来见图8。
5.6 开口销插入圆柱销必须方向一致，不能方向相反，见图9。
附录一开口销规格表
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
关于开口销装配作业指导书
1、范围
适用于使用开口销固定带孔圆柱销或带槽螺母等的装配操作。
2、开口销的选择
按图样尺寸选择开口销，见图1、图2、表1。
禁止重复使用开口销。
表1
3、开口销的标准长度
3.1 开口销的长度L（mm）。
L=1.5D (D>12)
L=D+6 (D≤12)
D ─圆柱销的直径
3.2 应使用剪切钳剪断开口销。
3.3 被剪断部位必须清理干净，切勿残留在装置内。
4、开口销安装校正方法
开口销安装校正方法见图3。
注意：禁止使用钳子的齿刃部夹开口销，见图3（b）。
5、开口销的装配，开口方法
5.1 用手或钳子将开口销插入圆柱销内，不能用榔头将开口销打进去。
5.2 用螺丝刀将开口销掰开。
5.3 掰开开口销的角度，原则上为60°，见图4。
若与工件相碰时，可将开口销按图5卷起来。
5.4 开口销在打开时，注意使分开的部分平直、对称，如图4。
不允许长短不齐（图6a）、带R形（图6b）和上下空档（图6c）。
5.5
60°，且如图7所示，适当拧卷
几圈。
但与周围有妨碍或绝缘距离不够时要将开口销卷起来见图8。
5.6 开口销插入圆柱销必须方向一致，不能方向相反，见图9。
附录一开口销规格表。
