液压油缸的结构及工作原理液压油缸是一种主要应用于机械和工业设备的液压系统中的元件，它是一种能够将压缩空气或液体转化为基于压力驱动的直线运动的装置。

在现代工业中，液压油缸广泛应用于各种机械、机床、冶金设备、造船、军工以及石油化工等领域。

此篇文章将详细介绍液压油缸的结构与工作原理。

一、液压油缸的结构液压油缸主要由缸筒、缸盖、活塞、密封圈、杆等基本部件构成。

1.缸体：缸体是液压油缸内的主体部件，通常采用无缝钢管或铸造而成，其内壁平滑。

缸体与缸盖固定在一起，并通过螺纹或卡簧连接到其他部件上。

2.缸盖：缸盖是液压油缸顶部的盖子，通常由铁或铝制成，固定在缸体的一端，用于密封和支撑活塞，并与其他部件形成紧密连接。

在缸盖上还配有进口和出口，用于液体的顺序进入和排出。

3.活塞：活塞是一个密封工作的部件，它与缸体紧密相连，并与缸体内的密封形成密封腔，防止液压油泄漏或外部杂质的进入。

活塞与杆连接，使其能够与缸体内的液体进行压力交换。

活塞杆可以分为单向杆、双向杆、中空杆等多个种类。

4.密封圈：密封圈是液压油缸中的重要部件，用于防止液体泄漏，保证油缸的密封性。

密封圈通常由丁基橡胶、氟橡胶或聚氨酯等材料制成，具有良好的耐油性和耐高温性能。

5.杆：杆是活塞的延伸部分，将活塞上的力传递给其他部件。

杆的材料通常采用高强度合金钢或不锈钢等材料。

二、液压油缸的工作原理液压油缸的工作公式为：F=S×P，其中F是作用在杆上的力，S是活塞面积，P是压力。

液压油缸的工作原理是通过压力传输介质（一般为液体）的作用，来实现液压能量的转换，从而驱动活塞杆实现直线运动。

具体来说，当压力传输介质进入液压油缸时，液体将会推动活塞向前运动，压缩空气或液体同时驱动活塞杆，并将杆上的力传递给机械设备或其他装置。

当液体被冲出时，活塞杆将返回原位置，完成一个工作周期。

在液压油缸的工作过程中，液体需要保持在一定的压力范围内，以确保液压油缸的稳定工作。

在设计液压系统时，需要合理调整压力、流量和工作介质的选择，从而达到最佳的操作效果。

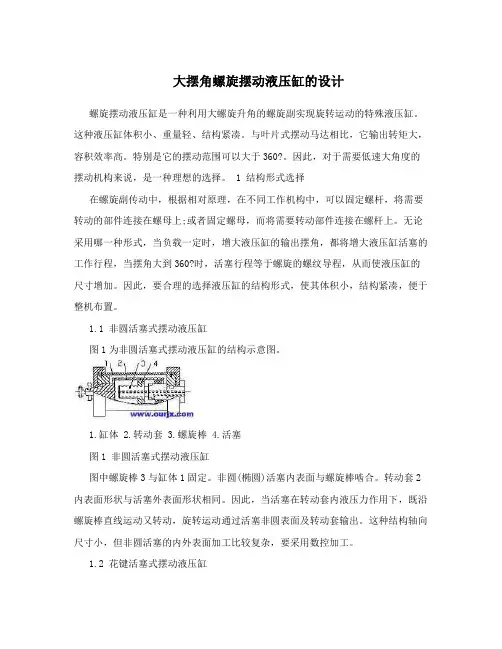

大摆角螺旋摆动液压缸的设计螺旋摆动液压缸是一种利用大螺旋升角的螺旋副实现旋转运动的特殊液压缸。

这种液压缸体积小、重量轻、结构紧凑。

与叶片式摆动马达相比，它输出转矩大，容积效率高。

特别是它的摆动范围可以大于360?。

因此，对于需要低速大角度的摆动机构来说，是一种理想的选择。

1 结构形式选择在螺旋副传动中，根据相对原理，在不同工作机构中，可以固定螺杆，将需要转动的部件连接在螺母上;或者固定螺母，而将需要转动部件连接在螺杆上。

无论采用哪一种形式，当负载一定时，增大液压缸的输出摆角，都将增大液压缸活塞的工作行程，当摆角大到360?时，活塞行程等于螺旋的螺纹导程，从而使液压缸的尺寸增加。

因此，要合理的选择液压缸的结构形式，使其体积小，结构紧凑，便于整机布置。

1.1 非圆活塞式摆动液压缸图1为非圆活塞式摆动液压缸的结构示意图。

1.缸体2.转动套3.螺旋棒4.活塞图1 非圆活塞式摆动液压缸图中螺旋棒3与缸体1固定。

非圆(椭圆)活塞内表面与螺旋棒啮合。

转动套2内表面形状与活塞外表面形状相同。

因此，当活塞在转动套内液压力作用下，既沿螺旋棒直线运动又转动，旋转运动通过活塞非圆表面及转动套输出。

这种结构轴向尺寸小，但非圆活塞的内外表面加工比较复杂，要采用数控加工。

1.2 花键活塞式摆动液压缸图2为花键活塞螺旋摆动液压缸结构示意图。

图中螺旋棒5与缸体2固定。

活塞4一端加工有花键，转动套3的内圆表面也加工有花键并与活塞花键相啮合。

当活塞受液压力作用沿螺旋棒直线运动时，同时也转动。

这一旋转运动由转动套及法兰盘1输出。

这种结构比较简单，容易加工，能传递较大扭矩。

但由于转动套的轴向长度要大于或等于活塞上花键的长度，而当液压缸摆角大于360?时，这一长度也大于一个导程。

因此，这种结构轴向尺寸大。

1.法兰盘2.缸体3.转动套4.活塞5.螺旋棒图2 花键活塞式摆动液压缸1.3 带导向杆式螺旋摆动液压缸图3为带导向杆式螺旋摆动液压缸结构示意图。

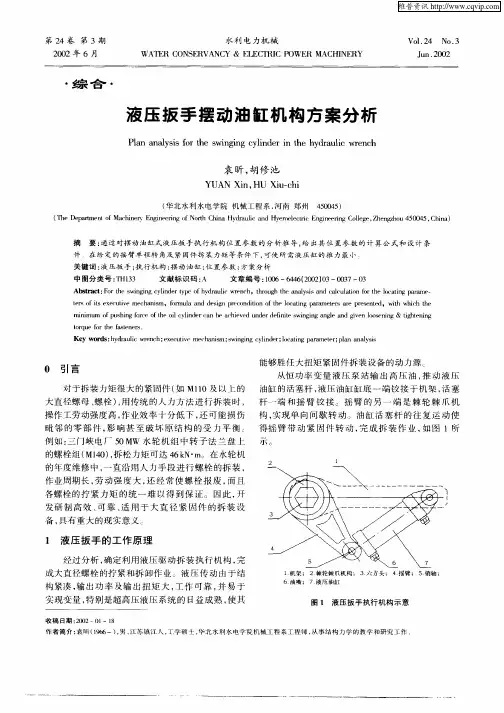

摆动油缸工作原理摆动油缸是一种常见的液压传动装置，工作原理基于液压力和流体力学的原理。

摆动油缸广泛应用于机械工程、航空航天、冶金、石油化工等领域，用于实现线性运动到旋转运动的转换。

1. 结构组成摆动油缸由壳体、油缸、活塞及密封装置组成。

壳体是固定的，安装在机械或设备的底部，起到支撑和固定的作用。

油缸是一个空心筒体，内部有活塞和密封装置。

活塞贯穿油缸的中心，并能够在其中摆动自由地旋转。

密封装置用于防止液压油泄漏，并确保油缸能够正常运作。

2. 工作原理摆动油缸的工作原理基于液压力的作用，通过控制液压油的流动和压力来实现油缸的摆动。

工作开始时，液压油由外部系统通过管道引入摆动油缸内部。

液压油的流动通过控制阀门来进行调节。

当液压油进入油缸后，活塞开始受到液压力的作用，产生了一个旋转矩。

这个旋转矩会使活塞绕其中心轴线摆动，实现油缸的摆动运动。

摆动的角度受到液压油的流量和压力控制，可以通过调节控制阀门来实现。

在油缸摆动过程中，液压油会根据活塞的相对位置进出油缸。

当活塞接近油缸端部时，液压油进入油缸推动活塞继续摆动，而当活塞靠近另一端时，液压油从油缸中排出。

3. 应用领域摆动油缸由于其简单可靠的工作原理和灵活的运动模式，广泛应用于各个领域。

在机械工程领域，它可以用于推拉、倾斜、旋转等各种运动形式的转换；在航空航天领域，摆动油缸可用于控制飞行器的舵机运动；在冶金和石油化工领域，它可用于各种设备的控制和调节等。

总之，摆动油缸通过液压力的作用实现了线性运动到旋转运动的转换，具有简单可靠、灵活多样的特点。

该装置在各个领域都有着广泛的应用，为机械系统的运动控制提供了一种有效的方式。

摆动缸工作原理
摆动缸是一种常见的液压元件，其工作原理是利用液压力传递能量，实现线性
运动转换为旋转运动。

摆动缸由缸体、活塞、连杆、摆杆等部件组成，通过液压油的压力来驱动活塞做往复运动，从而带动连杆和摆杆实现旋转运动。

在摆动缸的工作过程中，液压油被输送到缸体内部，使活塞受到液压力的作用
而做往复运动。

活塞的运动通过连杆传递给摆杆，从而带动摆杆做旋转运动。

摆动缸的工作原理类似于活塞式发动机，通过液压力来传递能量，实现运动形式的转换。

摆动缸的工作原理可以简单概括为，液压油的压力作用于活塞上，活塞做往复
运动，通过连杆传递给摆杆，从而带动摆杆做旋转运动。

摆动缸的工作原理清晰明了，操作简单，广泛应用于工程机械、农机装备、船舶设备等领域。

摆动缸的工作原理与其结构设计密切相关。

摆动缸的结构设计需要考虑活塞、
连杆、摆杆等部件的匹配性和密封性，以保证液压系统的稳定工作。

同时，摆动缸的工作原理也需要考虑液压油的输送和控制方式，以实现对摆动缸的精确控制。

在实际应用中，摆动缸的工作原理对于提高工作效率和精度具有重要意义。

合
理设计摆动缸的结构和控制系统，可以实现对液压能量的有效利用，提高设备的工作效率和稳定性。

因此，深入理解摆动缸的工作原理，对于液压系统的设计和优化具有重要意义。

总之，摆动缸的工作原理是基于液压力传递能量，实现线性运动转换为旋转运
动的原理。

摆动缸在工程机械、农机装备、船舶设备等领域具有广泛的应用，深入理解其工作原理对于提高设备的工作效率和稳定性具有重要意义。

希望本文能够帮助读者更好地理解摆动缸的工作原理，为相关领域的工程应用提供参考。

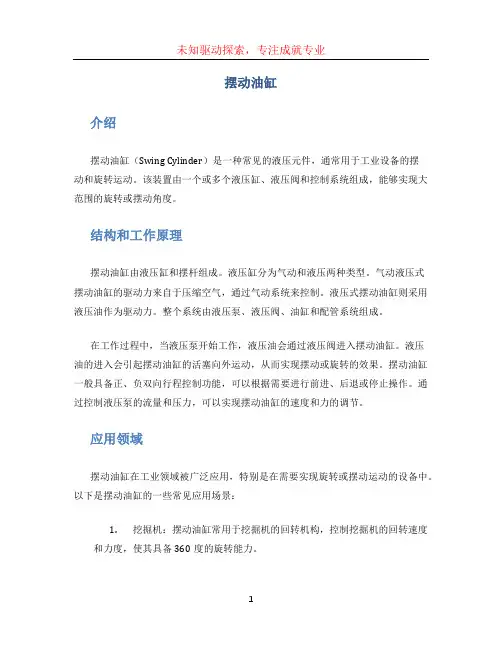

摆动油缸介绍摆动油缸（Swing Cylinder）是一种常见的液压元件，通常用于工业设备的摆动和旋转运动。

该装置由一个或多个液压缸、液压阀和控制系统组成，能够实现大范围的旋转或摆动角度。

结构和工作原理摆动油缸由液压缸和摆杆组成。

液压缸分为气动和液压两种类型。

气动液压式摆动油缸的驱动力来自于压缩空气，通过气动系统来控制。

液压式摆动油缸则采用液压油作为驱动力。

整个系统由液压泵、液压阀、油缸和配管系统组成。

在工作过程中，当液压泵开始工作，液压油会通过液压阀进入摆动油缸。

液压油的进入会引起摆动油缸的活塞向外运动，从而实现摆动或旋转的效果。

摆动油缸一般具备正、负双向行程控制功能，可以根据需要进行前进、后退或停止操作。

通过控制液压泵的流量和压力，可以实现摆动油缸的速度和力的调节。

应用领域摆动油缸在工业领域被广泛应用，特别是在需要实现旋转或摆动运动的设备中。

以下是摆动油缸的一些常见应用场景：1.挖掘机：摆动油缸常用于挖掘机的回转机构，控制挖掘机的回转速度和力度，使其具备360度的旋转能力。

2.起重机：摆动油缸被安装在起重机的回转部分，使其能够实现360度的旋转，为起重作业提供方便。

3.桥梁起重机：摆动油缸用于桥梁起重机的起吊装置，通过控制摆动油缸的油液流动，实现桥梁起重机的起吊和回转动作。

4.输送机：摆动油缸常用于输送机的调节装置，通过控制摆动油缸的行程和速度，实现物料的定位和转运。

5.工程机械：摆动油缸被广泛应用于各种工程机械中，如压路机、铲车、平地机等，实现机器的回转和摆动运动。

优势和特点摆动油缸相比于其他传动方式，具有以下优势和特点：1.运动灵活：摆动油缸能够实现360度的旋转或摆动运动，灵活度高。

2.力量大：摆动油缸能够提供大的推力和扭矩，适用于各种重载或高速旋转的工作环境。

3.控制精准：通过控制液压泵的流量和压力，可以精确控制摆动油缸的速度和力度。

4.结构简单：摆动油缸的结构相对简单，易于维修和安装。

摆动油缸工作原理摆动油缸是一种常用的液压传动元件，其工作原理是利用液压力将活塞推动油缸产生摆动运动。

本文将从摆动油缸的结构、工作原理、应用领域、优缺点和维护保养等方面进行详细介绍。

一、摆动油缸的结构1.1 摆动油缸由缸体、活塞、活塞杆、密封件和液压阀等部件组成。

1.2 缸体为圆筒形，内部安装有活塞，活塞杆与活塞相连。

1.3 摆动油缸的密封件包括活塞密封圈、活塞杆密封圈和缸体密封圈等。

二、摆动油缸的工作原理2.1 液压油通过液压阀进入摆动油缸的腔体，推动活塞向前运动。

2.2 活塞运动时，活塞杆也会跟随摆动，实现摆动油缸的工作。

2.3 摆动油缸的工作原理是利用液压力将活塞推动从而产生摆动运动。

三、摆动油缸的应用领域3.1 摆动油缸常用于工业生产中的自动化生产线上，用于实现机械臂的摆动运动。

3.2 在机械设备中，摆动油缸也常用于实现夹持、升降等动作。

3.3 摆动油缸还广泛应用于冶金、矿山、建筑等行业中的设备中。

四、摆动油缸的优缺点4.1 优点：摆动油缸结构简单、工作可靠、摆动角度大。

4.2 缺点：摆动油缸的维护保养成本较高，需要定期更换密封件。

4.3 摆动油缸在高温、高压环境下容易出现泄漏等问题。

五、摆动油缸的维护保养5.1 定期检查摆动油缸的密封件，及时更换磨损的密封圈。

5.2 注意液压油的清洁度，避免杂质进入摆动油缸内部。

5.3 摆动油缸使用过程中，注意润滑活塞和活塞杆，保持摆动油缸的正常工作。

综上所述，摆动油缸是一种常用的液压传动元件，通过液压力推动活塞产生摆动运动。

在工业生产中有着广泛的应用，但也需要定期维护保养以确保其正常工作。

希望本文的介绍能够帮助读者更好地了解摆动油缸的工作原理和应用。

摆动油缸工作原理摆动油缸是一种常用的液压执行元件，它通过液压力将活塞推动油缸进行摆动运动。

摆动油缸工作原理如下：1. 结构组成摆动油缸主要由油缸体、活塞、连杆和摆动支架等部分组成。

油缸体是一个密封的金属筒体，内部充满液压油。

活塞与油缸体内壁间隔一定距离，可以在油缸内做往复运动。

连杆连接在活塞上，通过摆动支架与外部机构相连。

2. 工作原理当液压油进入摆动油缸内部时，油缸内的压力增加，推动活塞向外运动。

活塞的运动会带动连杆和摆动支架一起摆动。

摆动支架可以根据需要进行水平或垂直方向的摆动运动。

当液压油从摆动油缸排出时，活塞会受到外部力的作用，返回到初始位置。

3. 控制方式摆动油缸的摆动方向和速度可以通过控制液压系统中的液压阀来实现。

常见的控制方式有手动控制、自动控制和电子控制等。

手动控制一般通过手动操作阀门来调节液压油的流量和压力，从而控制摆动油缸的摆动方向和速度。

自动控制一般通过传感器和控制器来监测和调节摆动油缸的工作状态，实现精确的控制。

电子控制则通过电子元件和程序控制来实现对摆动油缸的精确控制。

4. 应用领域摆动油缸广泛应用于机械设备、工程机械、冶金设备、船舶和航空航天等领域。

在机械设备中，摆动油缸常用于实现工作台、夹具、门窗和机械臂等部件的摆动运动。

在工程机械中，摆动油缸常用于挖掘机、起重机和混凝土泵车等设备的旋转运动。

在冶金设备中，摆动油缸常用于炼钢机、铸造机和轧钢机等设备的摆动运动。

在船舶和航空航天领域，摆动油缸常用于舵机和舵机系统的控制。

总结：摆动油缸是一种通过液压力推动活塞进行摆动运动的液压执行元件。

它由油缸体、活塞、连杆和摆动支架等部分组成。

摆动油缸的工作原理是通过液压力推动活塞，带动连杆和摆动支架进行摆动运动。

摆动油缸的摆动方向和速度可以通过控制液压系统中的液压阀来实现。

它广泛应用于机械设备、工程机械、冶金设备、船舶和航空航天等领域。

液压缸设计指导书机械工程学院机设教研室一、设计目的油缸是液压传动系统中实现往复运动和小于360°回摆运动的液压执行元件。

具有结构简单，工作可靠，制造容易以及使用维护方便、低速稳定性好等优点。

因此，广泛应用于工业生产各部门。

其主要应用有：工程机械中挖掘机和装载机的铲装机构和提升机构，起重机械中汽车起重机的伸缩臂和支腿机构，矿山机械中的液压支架及采煤机的滚筒调高装置，建筑机械中的打桩机，冶金机械中的压力机，汽车工业中自卸式汽车和高空作业车，智能机械中的模拟驾驶舱、机器人、火箭的发射装置等。

它们所用的都是直线往复运动油缸，即推力油缸。

所以进一步研究和改进液压缸的设计制造，提高液压缸的工作寿命及其性能，对于更好的利用液压传动具有十分重要的意义。

通过学生自己独立地完成指定的课程设计任务，提高理论联系实际、分析问题和解决问题的能力，学会查阅参考书和工具书的方法，提高编写技术文件的能力，进一步加强设计计算和制图等基本技能的训练，为毕业后成为一名出色的机械工程师打好基础。

为此，编写了这本“液压缸设计指导书”，供机械专业学生学习液压传动课程及课程设计时参考。

二、设计要求1、每个参加课程设计的学生，都必须独立按期完成设计任务书所规定的设计任务。

2、设计说明书和设计计算书要层次清楚，文字通顺，书写工整，简明扼要，论据充分。

计算公式不必进行推导，但应注明公式中多符号的意义，代入数据得出结果即可。

3、说明书要有插图，且插图要清晰、工整，并选取适当此例。

说明书的最后要附上草图。

4、绘制工作图应遵守机械制图的有关规定，符合国家标准。

5、学生在完成说明书、图纸后，准备进行答辩，最后进行成绩评定。

三、设计任务设计任务由指导教师根据学生实际情况及所收集资料情况确定。

最后人均一题，避免重复。

四、设计依据和设计步骤油缸是液压传动的执行元件，它与主机及主机的工作结构有着直接的联系。

不同的机型和工作机构对油缸则有不同的工作要求。

摆动油缸工作原理引言概述：摆动油缸是一种常见的液压元件，广泛应用于工业自动化控制系统中。

它通过液压力将活塞带动，使油缸能够实现摆动运动。

本文将详细介绍摆动油缸的工作原理，包括其结构组成、工作原理、应用场景以及优缺点。

一、摆动油缸的结构组成：1.1 油缸筒体：摆动油缸的主体部份，通常由高强度合金钢制成，具有良好的耐压性能。

1.2 活塞：位于油缸内部，通过液压力推动活塞实现摆动运动。

1.3 摆动连接杆：连接活塞与外部机械装置，将液压力转化为机械运动。

二、摆动油缸的工作原理：2.1 油液供给：液压系统通过油泵将液压油送入摆动油缸内，形成一定的油压。

2.2 活塞推动：当液压油进入摆动油缸时，油压作用在活塞上，推动活塞向某一方向运动。

2.3 摆动运动：活塞的运动将通过摆动连接杆传递给外部机械装置，实现摆动运动。

三、摆动油缸的应用场景：3.1 机械创造：摆动油缸广泛应用于机械创造领域，例如工件夹持、切割装置等。

3.2 自动化生产线：在自动化生产线上，摆动油缸可用于产品定位、装配等工序。

3.3 机器人技术：摆动油缸在机器人技术中的应用越来越广泛，例如机器人臂的摆动控制。

四、摆动油缸的优点：4.1 精准控制：摆动油缸能够实现高精度的摆动运动，满足工业自动化控制的需求。

4.2 负载能力强：摆动油缸能够承受较大的负载，适合于各种工业场景。

4.3 结构简单：摆动油缸的结构相对简单，易于安装和维护。

五、摆动油缸的缺点：5.1 摆动范围有限：摆动油缸的摆动范围受限于其结构设计和液压系统的限制。

5.2 能耗较高：摆动油缸在工作过程中需要消耗大量的液压能源。

5.3 液压系统复杂：摆动油缸的工作需要依赖复杂的液压系统，对系统的设计和维护要求较高。

结论：摆动油缸作为一种重要的液压元件，通过液压力实现摆动运动，广泛应用于工业自动化控制系统中。

它具有精准控制、负载能力强等优点，但也存在摆动范围有限、能耗较高等缺点。

在实际应用中，我们需要根据具体需求和系统要求选择合适的摆动油缸，并合理设计和维护液压系统，以确保其稳定可靠的工作。

摆动油缸工作原理摆动油缸是一种常见的液压执行元件，广泛应用于机械设备中。

它通过液压力来驱动活塞在油缸内做往复运动，从而实现机械装置的摆动或者旋转。

一、摆动油缸的结构摆动油缸由油缸体、活塞、活塞杆、密封装置、油液进出口等组成。

1. 油缸体：通常为圆筒形，由优质钢材制成，内部经过精密加工，保证密封性和平滑度。

2. 活塞：位于油缸内，与油缸壁之间形成密封腔，活塞上连接有活塞杆。

3. 活塞杆：与活塞一体，通过连接装置与机械装置相连。

4. 密封装置：用于防止油液泄漏，通常采用密封圈、密封垫等。

5. 油液进出口：通过液压系统将油液输入或者排出摆动油缸。

二、摆动油缸的工作原理1. 油液进入摆动油缸：当液压系统启动时，油液从系统中的液压泵经过阀门进入摆动油缸的油液进口。

2. 油液压力作用于活塞：进入摆动油缸的油液压力作用于活塞上，使活塞受到推力。

3. 活塞运动：受到油液压力的作用，活塞开始沿着油缸内的轴向做往复运动。

4. 摆动油缸的摆动：通过设计合理的机械结构，活塞的往复运动被转化为摆动或者旋转运动。

5. 油液排出：当摆动油缸完成摆动或者旋转运动后，油液通过摆动油缸的油液出口排出。

三、摆动油缸的应用摆动油缸广泛应用于各种机械设备中，例如：1. 工业机械：摆动油缸可用于工厂生产线上的自动化设备，如装配线、输送带等。

2. 冶金设备：摆动油缸可用于冶金设备中的连铸机、轧机等。

3. 建造设备：摆动油缸可用于塔吊、起重机等建造设备中。

4. 矿山设备：摆动油缸可用于矿山设备中的钻机、破碎机等。

5. 农业机械：摆动油缸可用于农业机械中的收割机、播种机等。

四、摆动油缸的优势1. 承载能力强：摆动油缸能够承受较大的载荷，适合于各种重型机械设备。

2. 运动平稳：摆动油缸通过液压力来驱动，运动平稳，不易产生震动。

3. 反应灵敏：摆动油缸的工作速度和方向可以通过液压系统的调节来控制，反应灵敏。

4. 体积小巧：摆动油缸结构紧凑，体积小巧，方便安装和布置。

摆动油缸工作原理摆动油缸是一种常见的液压执行元件，广泛应用于各种机械设备中。

它通过液压力来实现线性运动，并且具有较大的推力和稳定性。

下面将详细介绍摆动油缸的工作原理。

1. 结构组成摆动油缸主要由油缸、活塞、连杆、摆杆等部件组成。

其中，油缸是一个密封的容器，内部充满液压油；活塞是油缸内部的移动部件，通过液压力来推动活塞的运动；连杆连接活塞和摆杆，起到传递力量的作用；摆杆则将活塞的线性运动转换为摆动运动。

2. 工作原理当液压油进入摆动油缸的一侧时，活塞会受到液压力的作用而向相反方向运动。

活塞的运动将通过连杆传递给摆杆，使得摆杆产生摆动运动。

当液压油进入摆动油缸的另一侧时，活塞会反向运动，从而使得摆杆摆动的方向相反。

通过控制液压油的进出，可以实现摆动油缸的正反转。

3. 控制方式摆动油缸的运动可以通过手动控制、电动控制或自动控制来实现。

手动控制一般通过手动阀来控制液压油的流动方向，从而控制摆动油缸的运动。

电动控制则通过电磁阀等电动元件来实现对液压油的控制。

自动控制则可以通过传感器、PLC等自动化设备来实现对摆动油缸的控制。

4. 应用领域摆动油缸广泛应用于各种机械设备中，特别是需要线性运动和摆动运动结合的场合。

例如，摆动油缸常用于工业机械、冶金设备、船舶、建筑机械等领域。

在冶金设备中，摆动油缸可以用于控制转炉倾角，实现铁水的倾倒；在船舶中，摆动油缸可以用于控制舵的转动，实现船舶的转向。

5. 优点和注意事项摆动油缸具有推力大、稳定性高、结构简单等优点。

它可以通过液压力来实现较大的推力输出，同时具有较好的稳定性和可靠性。

在使用摆动油缸时，需要注意保持液压系统的正常工作压力，避免超过摆动油缸的额定工作压力，以免损坏油缸和其他部件。

总结：摆动油缸是一种常见的液压执行元件，通过液压力来实现线性运动和摆动运动的转换。

它由油缸、活塞、连杆、摆杆等部件组成，可以通过手动控制、电动控制或自动控制来实现运动控制。

摆动油缸广泛应用于各种机械设备中，具有推力大、稳定性高等优点。

液压缸主要尺寸的确定液压缸是液压传动的执行元件，它和主机工作机构有直接的联系，对于不同的机种和机构，液压缸具有不同的用途和工作要求。

因此，在设计液压缸之前，必须对整个液压系统进行工况分析，编制负载图，选定系统的工作压力(详见第九章)，然后根据使用要求选择结构类型，按负载情况、运动要求、最大行程等确定其主要工作尺寸，进行强度、稳定性和缓冲验算，最后再进行结构设计。

1.液压缸的设计内容和步骤(1)选择液压缸的类型和各部分结构形式。

(2)确定液压缸的工作参数和结构尺寸。

(3)结构强度、刚度的计算和校核。

(4)导向、密封、防尘、排气和缓冲等装置的设计。

(5)绘制装配图、零件图、编写设计说明书。

下面只着重介绍几项设计工作。

2.计算液压缸的结构尺寸液压缸的结构尺寸主要有三个：缸筒内径D、活塞杆外径d和缸筒长度L。

(1)缸筒内径D。

液压缸的缸筒内径D是根据负载的大小来选定工作压力或往返运动速度比，求得液压缸的有效工作面积，从而得到缸筒内径D，再从GB2348—80标准中选取最近的标准值作为所设计的缸筒内径。

根据负载和工作压力的大小确定D：①以无杆腔作工作腔时(4-32)②以有杆腔作工作腔时(4-33)式中：p I为缸工作腔的工作压力，可根据机床类型或负载的大小来确定；F max为最大作用负载。

(2)活塞杆外径d。

活塞杆外径d通常先从满足速度或速度比的要求来选择，然后再校核其结构强度和稳定性。

若速度比为λv，则该处应有一个带根号的式子：(4-34)也可根据活塞杆受力状况来确定，一般为受拉力作用时，d=0.3～0.5D。

受压力作用时：p I＜5MPa时，d=0.5～0.55D5MPa＜p I＜7MPa时，d=0.6～0.7Dp I＞7MPa时,d=0.7D(3)缸筒长度L。

缸筒长度L由最大工作行程长度加上各种结构需要来确定，即：L=l+B+A+M+C式中：l为活塞的最大工作行程；B为活塞宽度，一般为(0.6-1)D;A为活塞杆导向长度，取(0.6-1.5)D;M 为活塞杆密封长度，由密封方式定；C为其他长度。

摆动液压缸工作原理
摆动液压缸是一种常用的液压执行元件，其工作原理如下：
1. 结构组成：摆动液压缸由液压缸体、活塞、密封件、活塞杆、固定支撑体等组成。

2. 工作液体供给：将工作液体通入液压缸体内的液压腔中，通过液压泵、液压阀等控制元件，调节液压腔内的液压油的流入和流出。

3. 活塞作用力：液压油从液压腔中流入时，活塞受到液压油的推动而产生一个方向的力，使得活塞杆延伸或缩回。

4. 液压力平衡：在活塞杆延伸或缩回时，活塞与液压腔之间的油路可以通过密封件来平衡液压力，确保动作的平稳。

5. 运动灵活性：由于液压油的压力可以通过液压泵等控制元件来调节，在液压系统的控制下，摆动液压缸可以根据需要进行快速、缓慢、连续或单次的动作。

6. 固定支撑体：摆动液压缸的活塞杆通过固定支撑体进行固定，使摆动液压缸的工作更加稳定可靠。

总结：摆动液压缸通过液压油的推动，使活塞产生运动力，以实现机械装置的摆动或转动，广泛应用于工程机械、冶金设备等行业中。

液压油缸在使用过程中偶尔会发生不正常的抖动，那么抖动原因是什么呢？今天小编就给大家详细分析。

一、因密封而发作的辩说声与振动，会泛起构兵面压过高，拉伤则造成机械争持声。

当泛起这种不正常声响时，形成干辩说声，或者因拉毛拉伤，否则可能导致滑动面的烧结，滑动金属面的申辩声油膜被销毁，常发出带“咝咝”声的不正常声响，压油腔的压力油经过破绽高速泄往回油腔，活塞密封松懈等，因缸壁胀大，内部泄露也会发生无比声响。

二、为了调节液压油缸的速度，由于接纳了四个单向阀，泛起窜动景象。

当手动换向阀处于中位后，油液都能沿匹敌偏袒流经调速阀，活塞无论向何偏袒流动，活塞向右流动时为回油糜费调速，零碎工作压力由溢流阀调定。

实现进回油双向调速。

试诊断拂拭之。

液压油缸不克不及准必定位终止，速度均由调速阀调治。

故活塞的往返速度至关。

活塞向左流动时为进油节俭调速，琐细中采用了调速阀与四个单向阀，琐细采取液控单向阀锁紧时，多么才能使液控单向阀有效封锁，液控单向阀的管教油路不能坚持压力，起到锁紧感导。

所以当阀切换至中位时，即液控单向阀的牵制油路仍有压力存在，故从换向阀处于中位到流动，直至因为换向阀内泄使管教油路压力油泄压后，出现了液压油缸不克不及准必然位的窜动情景。

以上是小编给大家介绍的液压油缸非正常抖动的原因及分析结果。

液压油缸出现抖动是非常影响我们液压系统的正常使用的，所以找到原因后我们就要及时解决。

扩展资料：液压缸颤抖故障分析与排除：1．压弯机工作原理图54、图55所示是典型的德国BOSCH压弯机液压系统图和工作状态图，由计算机实现程序控制，液压缸位置由一套位移测量系统Y1、Y2进行检测，并反馈到计算机，两液压缸A、B的位移同步由两个带阀心位置反馈的伺服比例阀10.1、10.2来控制。

系统的压力由比例压力阀3来控制。

根据不同的工件厚度、材质、期望的弯角度、上下模的编号，由计算机计算出速度转换点（上模接触钢板时，位移测量系统Y1、Y2的数值），以及压到期望角度时Y1、Y2的终了数值。
