中南大学电工技术II练习册答案

2.1.1 选择题（1）在图2-73所示电路中，发出功率的元件是Ａ。

（Ａ）仅是5Ｖ的电源（Ｂ）仅是2Ｖ的电源（Ｃ）仅是电流源（Ｄ）电压源和电流源都发出功率（Ｅ）条件不足图2-73题2.1.1（1）图图2-74题2.1.1（2）图（2）在图2-74所示电路中，当增大时，恒流源两端的电压Ｕ。

（A）不变（B）升高（C）降低（3）在图2-75所示电路中，当开关S闭合后，P点的电位。

（A）不变（B）升高（C）为零（4）在图2-76所示电路中，对负载电阻R而言，点画线框中的电路可用一个等效电源代替，该等效电源是。

（A）理想电压源（B）理想电流源（C）不能确定图2-75题2.1.1（3）图图2-76题2.1.1（4）图(5) 实验测的某有源二端线性网络的开路电压为10V，当外接3Ω的电阻时，其端电压为6V，则该网络的戴维南等效电压的参数为(C)。

(a)6V，R0=3Ω(b)8V，R0=3Ω (c)10V，R0=2Ω(6) 实验测得某有源二端线性网络的开路电压为6V，短路电流为3A。

当外接电阻为4Ω时，流过该电阻的电流I为( A )。

(a)1A (b)2A (c)3A(7) 在图2-77所示电路中，已知1=4V，2=4V，当2单独作用时，电阻R中的电流为1，那么当1单独作用时，电压是（A）（A）1V （B）3V （C）-3V图2-77题2.1.1（7）图（8）一个具有几个结点，b条支路的电路，其独立的方程为（B）a)（1）个 b)（1）个（9）一个具有几个结点，b条支路的电路，要确定全部支路电流，最少要测量（B）a)（1）次 b)（1）次（10）一个具有n个结点，b条支路的电路，要确定全部支路电压，最少要测量（A）a)（1）次 b)（1）次（11）电阻并联时，电阻值越大的电阻：（A）a)消耗功率越小； b)消耗功率越大。

（12）两个电阻并联时，电阻值，越小的电阻（B）a)该支路分得的电流愈小； b)该支路分得的电流愈大。

电工二级题库与参考答案一、单选题（共30题，每题1分，共30分）1、运放是一个从功能的角度命名的电路单元，可以由（）的器件实现，也可以用半导体芯片实现。

A、分立电容B、二极管C、器件电容D、器件电阻正确答案：A2、维修电工在操作中，特别要注意（）问题。

A、安全事故的防范B、戴好防护用品C、带电的作业D、安全生产行为正确答案：A3、三相变压器联结组采用Y、YN适用场合（）。

A、动力和照明负载小的场合B、照明多范围广的地方C、照明与动力混合的场合D、动力和照明负载大的场合正确答案：C4、交流接触器的寿命是约为机械寿命的（）倍。

A、25B、2~30C、1~20D、21正确答案：C5、直流电路的正极：( )，负极：蓝色;接地中线:淡蓝色.A、白色B、绿色C、棕色D、黄色正确答案：C6、环形计数器是由（）寄存器加上一定的反馈电路构成。

B、状态C、移位D、转换正确答案：C7、用电压表电流表测直流功率。

用电压表、电流表测直流功率属于间接测量的方法，其计算公式为（）。

A、BT=UIB、IE=UIC、KE=UID、P=UI正确答案：D8、高压汞荧光灯是一种（）的电光源。

A、气体的放电B、电磁的感应C、互相感应D、灯丝的发光正确答案：A9、数字电路中的信号波形通常是（）。

A、正弦波B、锯齿波C、矩形波D、微波正确答案：C10、三相异步电动机能耗制动的方法就是在切断三相电源的同时（）。

A、绕组中通入直流电B、给定子绕组中通入交流电C、绕组中通入交流电D、给定子绕组中通入直流电正确答案：D11、使用串口通信时，通信双方必须遵循相同的通信协议，常用的串行异步通信协议有RS-232（）、RS-485等。

A、RS-422B、RS-443D、RS-412正确答案：A12、电路的作用是实现能量的( )分配与转换；实现信号的传递与处理.A、传送B、控制C、传输D、连接正确答案：C13、MM440系列通用变频器主电路电源接线端子（）。

习题1——直流电路1、解1：结点a：I1+I2=I3回路1：R1I1–R2I2+U S2–U S1=0回路2：R2I2+ R3I3–U S2=0 图1 习题1的图联立求解，得：I1= –，I2= ，I3=U s1起负载作用，其功率P1= U s1 I1= –U s2起电源作用，其功率P2= U s2 I2=24W2、解2：I1、I2、I3、I4如图所示。

结点a：I1+I+I2=0结点b：I1+I=I3+I4回路1：4I–8I1=0回路2：5I2+9–4I4–4I=0回路3：2I3=4I4 图2 习题2的图联立求解，得：I= 2/3A，I1= 1/3A，I2= –1A，I3= 2/3A，I4= 1/3A3Ω6 V3Ω1Ω5Ω I 1+-I 1aI 1b3、解3：①电压源单独作用时， I 1= –(I 1a + I 1b )= –(1+1) = –2A②电流源单独作用时，I 2= –(I 2a + I 2b )= –(–1+3) = –2A由叠加定理，I = I 1+ I 2= –4A电压源单独作用 电流源单独作用4、图4 习题4的图解4：①当开关在位置1时，电流源I S 单独作用时，毫安表读数I=K 1I S = 40mA ；②当开关在位置2时，电流源I S 和电压源U S1同时作用，利用叠加定理有： I=K 1I S +K 2U S1 代入数据有：-60=40+ 10K 2 解得: K 2= -10U S1I1S 2 3U S2R 5 + -- +U S2 I SR 4R 3R 2R 1A3Ω6 A3Ω1Ω5Ω I 2I 2aI 2b③当开关在位置3时，电流源I S 和电压源U S2同时作用， I=K 1I S +K 2U S2=40+(-10)×(-15)=190mA5、解5：8A66V10Ω(a)5Ω(b)+-6、 解6：2A4V3Ω(a)(c)+-(b)2V4Ω- +7、解7：①开路电压U OC ：（将40Ω断开如图a 所示） I 1+ I 2+3 = 0–2I 1 +(8+10) I 2 +50–136= 0联立，解得：I 1= –7A ，I 2= 4A U OC = U ab =10 I 2 +50 =90V②等效电阻R O =（2+8）//10=5Ω ③等效电路如图b 所示，则： (a) U O = 40U OC /(R O +40)=80V(b)8． 解8：待求支路电阻R 开路后的电路如图(1)，等效电源变换的电路图如(2)(3) (4)所示，得：开路电压U OC =，等效电阻R O =10Ω 等效电路如图(5)所示，则： i A 10R 53710R U OC +=+=.(1)(2)(3) (4) (5)。

习题1——电路模型和电路定律1-1 根据图示参考方向，判断各元件是吸收还是发出功率，其功率各为多少？解：元件1吸收10W ；元件2吸收10W ；元件3发出10W ；元件4发出10W ； 1-2 各元件的条件如图所示。

(1)若元件A 吸收功率为10 W ，求I a ； (2)若元件B 产生功率为(－10 W)，求U b ； (3)若元件C 吸收功率为(－10 W)，求I c ；(4)求元件D 吸收的功率。

解：I a ＝-1A;U b ＝-10V; I c ＝-1A; P ＝-4mW.1-3某直流电源的额定功率为P N =200W ，额定电压为U N =50V ，内阻R 0=0.5Ω，负载电阻R 可以调节，如图所示，试求：（1） 额定状态下的电流及负载电阻； （2） 空载状态下的电压； （3） 短路状态下的电流。

解：(1) P N ＝U N ×I N ----> I N =4A; E= U N + R o ×I NI N ＝E /(R o +R )(2) U =E= U N + R o ×I N (3) I st =E /R 01-4 某有源支路接在U =230V 的电源上，电路如下图所示，支路电阻为R 0=0.5Ω，测得电路中的电流I =10安培。

求：（1）该有源支路的电动势E ；（2）此支路是从电网吸收电能还是向电网输送电能？ 解：（1）E= U + R o ×I（2）P =U ×I >0, 输送R 0- E+RR 0 + U I1-5 求图示各电路中电压源流过的电流和它发出的功率。

1-6 (1)求图(a)电路中受控电压源的端电压和它的功率；(2)求图(b)电路中受控电流源的电流和它的功率；解：U1＝3×4；I2＝5/101-7 求图示各电路中的U ab，设端口a、b均为开路。

解：（a）U ab＝-2+4=2V（b）U ab＝2+8=10V（c）i=5/10U ab＝3i+10i（d）U ab＝-3+5×1＝2V习题2——等效电路分析方法2-1 求各电路的等效电阻R ab。

2.1.1 选择题（1）在图2-73所示电路中，发出功率的元件是Ａ。

（Ａ）仅是5Ｖ的电源（Ｂ）仅是2Ｖ的电源（Ｃ）仅是电流源（Ｄ）电压源和电流源都发出功率（Ｅ）条件不足图2-73题2.1.1（1）图图2-74题2.1.1（2）图（2）在图2-74所示电路中，当增大时，恒流源两端的电压Ｕ。

（A）不变（B）升高（C）降低（3）在图2-75所示电路中，当开关S闭合后，P点的电位。

（A）不变（B）升高（C）为零（4）在图2-76所示电路中，对负载电阻R而言，点画线框中的电路可用一个等效电源代替，该等效电源是。

（A）理想电压源（B）理想电流源（C）不能确定图2-75题2.1.1（3）图图2-76题2.1.1（4）图(5) 实验测的某有源二端线性网络的开路电压为10V，当外接3Ω的电阻时，其端电压为6V，则该网络的戴维南等效电压的参数为(C)。

(a)6V，R0=3Ω(b)8V，R0=3Ω (c)10V，R0=2Ω(6) 实验测得某有源二端线性网络的开路电压为6V，短路电流为3A。

当外接电阻为4Ω时，流过该电阻的电流I为( A )。

(a)1A (b)2A (c)3A(7) 在图2-77所示电路中，已知1=4V，2=4V，当2单独作用时，电阻R中的电流为1，那么当1单独作用时，电压是（A）（A）1V （B）3V （C）-3V图2-77题2.1.1（7）图（8）一个具有几个结点，b条支路的电路，其独立的方程为（B）a)（1）个 b)（1）个（9）一个具有几个结点，b条支路的电路，要确定全部支路电流，最少要测量（B）a)（1）次 b)（1）次（10）一个具有n个结点，b条支路的电路，要确定全部支路电压，最少要测量（A）a)（1）次 b)（1）次（11）电阻并联时，电阻值越大的电阻：（A）a)消耗功率越小； b)消耗功率越大。

（12）两个电阻并联时，电阻值，越小的电阻（B）a)该支路分得的电流愈小； b)该支路分得的电流愈大。

电工二级练习题库（含答案）一、单选题（共75题，每题1分，共75分）1.三相异步电动机旋转磁场的转速与（）有关。

A、电源频率B、定子绕组上电压大小C、负载大小D、绕组所串电阻的大小正确答案：A2.一个8421BCD码的十进制计数器，正常循环就是（）个有效状态。

A、14B、8C、10D、16正确答案：C3.三极管的工作状态可以分为三个区域，( )放大区，饱和区。

A、截止区B、临界区C、死穴区D、工作区正确答案：A4.由白炽灯、电烙铁、电阻器组成的交流电路都可近似看成是（）电路。

A、纯电阻B、电阻、电感C、纯电感D、纯电容正确答案：A5.运放是一个从功能的角度命名的电路单元，可以由（）的器件实现，也可以用半导体芯片实现。

A、器件电容B、分立电容C、二极管D、器件电阻正确答案：B6.FX系列PLC主控指令应采用（）。

B、MCC、GOTD、SU正确答案：B7.从闭环控制的结构上看，电流环处在速度环之内，故电流环又称为（）。

A、动环B、静环C、外环D、内环正确答案：D8.安全带使用期一般为（）年，发现异常应提前报废。

A、5～7B、1～3C、4～5D、3～5正确答案：D9.在三相半波可控整流电路中，当负载为电感性时，负载电感量越大，则（）。

A、电压越高B、导通角越大C、电压越低D、导通角越小正确答案：B10.职业劳动不仅是一种生产经营的职业活动，也是（）。

A、能力、纪律和品格的训练B、思想修养C、创新活动D、道德情感正确答案：A11.仪表的灵敏度用每伏欧姆数表示，由于万用表的表头采用磁电系微安表，因此灵敏度较高，MF30型万用表直流电压档的每伏欧姆数为（）KΩ/V。

B、35C、18D、10正确答案：A12.如果直流电从磁电系仪表的负端通入，其后果为（）。

A、指针反向偏转B、指针正向偏转C、电表烧坏D、指针不动正确答案：A13.低压验电器可用来区分交流电和直流电，交流电通过氖泡时，（）附近都发亮。

A、多极B、两极C、四极D、三极正确答案：B14.把三相负载分别接在三相电源的一根相线和中性线之间的接法称为三相负载的( )联结。

2.1.1 选择题（1）在图2-73所示电路中，发出功率的元件是Ａ。

（Ａ）仅是5Ｖ的电源（Ｂ）仅是2Ｖ的电源（Ｃ）仅是电流源（Ｄ）电压源和电流源都发出功率（Ｅ）条件不足图2-73题2.1.1（1）图图2-74题2.1.1（2）图（2）在图2-74所示电路中，当增大时，恒流源两端的电压Ｕ。

（A）不变（B）升高（C）降低（3）在图2-75所示电路中，当开关S闭合后，P点的电位。

（A）不变（B）升高（C）为零（4）在图2-76所示电路中，对负载电阻R而言，点画线框中的电路可用一个等效电源代替，该等效电源是。

（A）理想电压源（B）理想电流源（C）不能确定图2-75题2.1.1（3）图图2-76题2.1.1（4）图(5) 实验测的某有源二端线性网络的开路电压为10V，当外接3Ω的电阻时，其端电压为6V，则该网络的戴维南等效电压的参数为(C)。

(a)6V，R0=3Ω(b)8V，R0=3Ω (c)10V，R0=2Ω(6) 实验测得某有源二端线性网络的开路电压为6V，短路电流为3A。

当外接电阻为4Ω时，流过该电阻的电流I为( A )。

(a)1A (b)2A (c)3A(7) 在图2-77所示电路中，已知1=4V，2=4V，当2单独作用时，电阻R中的电流为1，那么当1单独作用时，电压是（A）（A）1V （B）3V （C）-3V图2-77题2.1.1（7）图（8）一个具有几个结点，b条支路的电路，其独立的方程为（B）a)（1）个 b)（1）个（9）一个具有几个结点，b条支路的电路，要确定全部支路电流，最少要测量（B）a)（1）次 b)（1）次（10）一个具有n个结点，b条支路的电路，要确定全部支路电压，最少要测量（A）a)（1）次 b)（1）次（11）电阻并联时，电阻值越大的电阻：（A）a)消耗功率越小； b)消耗功率越大。

（12）两个电阻并联时，电阻值，越小的电阻（B）a)该支路分得的电流愈小； b)该支路分得的电流愈大。

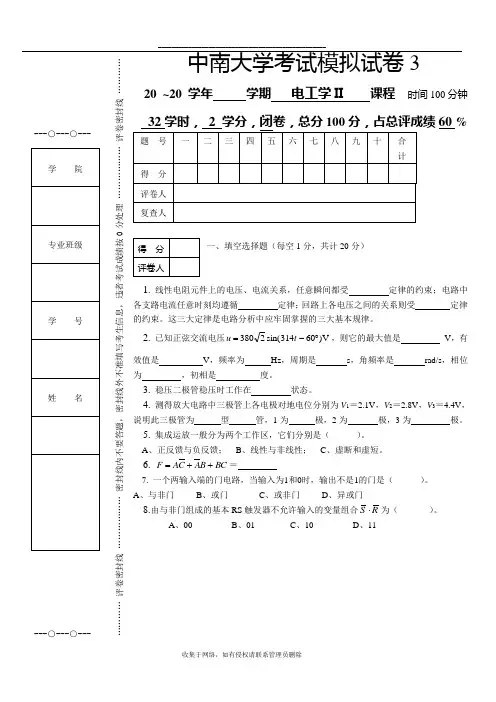

__________________________________________________ 收集于网络，如有侵权请联系管理员删除---○---○------○---○---………… 评卷密封线 ……………… 密封线内不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理 ……………… 评卷密封线 ………… 中南大学考试模拟试卷3 20 ~20 学年 学期 电工学II 课程 时间100分钟60 %一、填空选择题（每空1分，共计20分） 1. 线性电阻元件上的电压、电流关系，任意瞬间都受 定律的约束；电路中各支路电流任意时刻均遵循 定律；回路上各电压之间的关系则受 定律的约束。

这三大定律是电路分析中应牢固掌握的三大基本规律。

2. 已知正弦交流电压V )60314sin(2380︒-=t u ，则它的最大值是 V ，有效值是 V ，频率为 Hz ，周期是 s ，角频率是 rad/s ，相位为 ，初相是 度。

3. 稳压二极管稳压时工作在 状态。

4. 测得放大电路中三极管上各电极对地电位分别为V 1＝2.1V ，V 2＝2.8V ，V 3＝4.4V ，说明此三极管为 型 管，1为 极，2为 极，3为 极。

5. 集成运放一般分为两个工作区，它们分别是（ ）。

A 、正反馈与负反馈； B 、线性与非线性； C 、虚断和虚短。

6. BC B A C A F ++=＝ 7. 一个两输入端的门电路，当输入为1和0时，输出不是1的门是（ ）。

A 、与非门 B 、或门 C 、或非门 D 、异或门 8.由与非门组成的基本RS 触发器不允许输入的变量组合R S ⋅为（ ）。

A 、00 B 、01 C 、10 D 、11__________________________________________________ 收集于网络，如有侵权请联系管理员删除 二、试将下图所示电路化简成最简形式。

（6分）三、电路如图所示，用叠加定理求X I 。

2.1.1 选择题（1）在图2-73所示电路中，发出功率的元件是Ａ。

（Ａ）仅是5Ｖ的电源（Ｂ）仅是2Ｖ的电源（Ｃ）仅是电流源（Ｄ）电压源和电流源都发出功率（Ｅ）条件不足图2-73题2.1.1（1）图图2-74题2.1.1（2）图（2）在图2-74所示电路中，当增大时，恒流源两端的电压Ｕ。

（A）不变（B）升高（C）降低（3）在图2-75所示电路中，当开关S闭合后，P点的电位。

（A）不变（B）升高（C）为零（4）在图2-76所示电路中，对负载电阻R而言，点画线框中的电路可用一个等效电源代替，该等效电源是。

（A）理想电压源（B）理想电流源（C）不能确定图2-75题2.1.1（3）图图2-76题2.1.1（4）图(5) 实验测的某有源二端线性网络的开路电压为10V，当外接3Ω的电阻时，其端电压为6V，则该网络的戴维南等效电压的参数为(C)。

(a)6V，R0=3Ω(b)8V，R0=3Ω (c)10V，R0=2Ω(6) 实验测得某有源二端线性网络的开路电压为6V，短路电流为3A。

当外接电阻为4Ω时，流过该电阻的电流I为( A )。

(a)1A (b)2A (c)3A(7) 在图2-77所示电路中，已知1=4V，2=4V，当2单独作用时，电阻R中的电流为1，那么当1单独作用时，电压是（A）（A）1V （B）3V （C）-3V图2-77题2.1.1（7）图（8）一个具有几个结点，b条支路的电路，其独立的方程为（B）a)（1）个 b)（1）个（9）一个具有几个结点，b条支路的电路，要确定全部支路电流，最少要测量（B）a)（1）次 b)（1）次（10）一个具有n个结点，b条支路的电路，要确定全部支路电压，最少要测量（A）a)（1）次 b)（1）次（11）电阻并联时，电阻值越大的电阻：（A）a)消耗功率越小； b)消耗功率越大。

（12）两个电阻并联时，电阻值，越小的电阻（B）a)该支路分得的电流愈小； b)该支路分得的电流愈大。

电工技术II习题解答习题1——电路模型和电路定律1-1 根据图示参考方向，判断各元件是吸收还是发出功率，其功率各为多少？解：元件1吸收10W；元件2吸收10W；元件3发出10W；元件4发出10W；1-2 各元件的条件如图所示。

(1)若元件A吸收功率为10 W，求I a；(2)若元件B产生功率为(－10 W)，求U b；(3)若元件C吸收功率为(－10 W)，求I c；(4)求元件D吸收的功率。

解：I a＝-1A;U b＝-10V;I c＝-1A;P＝-4mW.1-3某直流电源的额定功率为P N=200W，额定电压为U N=50V，内阻R0=0.5Ω，负载电阻R可以调节，如图所示，试求：（1）额定状态下的电流及负载电阻；（2）空载状态下的电压；（3）短路状态下的电流。

解：(1) P N＝U N×I N ----> I N=4A;负载电阻R= U N/I N =12.5Ω(2) U=E= U N+ R o×I N = 52V(3)I st=E/R0 =104AE1-4 某有源支路接在U =230V 的电源上，电路如下图所示，支路电阻为R 0=0.5Ω，测得电路中的电流I =10安培。

求： （1）该有源支路的电动势E ；（2）此支路是从电网吸收电能还是向电网输送电能？ 解：（1）E= U + R o ×I =235V（2）P =U ×I >0, 输送1-5 (1)求图 (a)电路中受控电压源的端电压和它的功率；(2)求图 (b)电路中受控电流源的电流和它的功率；解：（a ）U 1＝3×4 =12V ，受控电压源的端电压2U 1＝24V ，P 发=3×24 =72W （b ）I 2＝0.5A ，受控电流源的电流6I 2＝3A ，P 吸=5×3 =15W1-6 求图示各电路中的U ab ，设端口a 、b 均为开路。

解：（a ）U ab ＝-2+4=2V （b ）U ab ＝-1+8=7V （c ）i =5/20 =0.25 AU ab ＝3i +10i =3.25V （d ）U ab ＝-3+5×1＝2VE习题2——等效电路分析方法2-1 求各电路的等效电阻R ab 。

电工技术II模拟试题第一套一填空题：（每题4分，共20分）1.下图（a）所示为有源线性网络，图（b）为其等效模型，则其模型中的U s=( )V,R0=( )Ω.2.下图正弦电路中，已知电流表A1和A2读数都是10Ａ，则电流表Ａ０的读数为（）Ａ．3. RLC串联电路，R=10KΩ，L=0.1mH，C=0.4pF，则谐振频率f0=（）Hz，电路的品质因数Q为（）。

4.有一信号源，内阻为60Ω，为使负载获得最大功率，在电源与负载之间接匹配变压器，该变压器的变比为2：1，则变压器副边的阻抗应为（）Ω。

5.对称三相电路，线电压有效值为220V，线电流有效值为20.8A，三相感性负载有功功率为5500W，则功率因数为（）。

二、如图所示电路,已知E1=5V,E2=3V,IS1=2A,IS2=1A,R1=1Ω,R2=R4=3Ω,R3=2Ω,试分析E1和IS1是电源还是负载，功率各为多少？（ 12分）6Ω４AI三、下图中，已知E1=2V，E2=8V，当开关S在位置1时，安培表的读数为20mA，当开关合向2时，安培表的读数为-10mA，如果把开关的位置合在3，求安培表的读数。

四、在下图中，电源电压为220∠0°V，Z1=j10Ω, Z2=j50Ω，Z3=-j100Ω，求图中的各电流。

五、在下图所示正弦交流电路中，已知I1=10A，I2=14.14A，U=200V，R=5Ω，R2= X L,求I，R2，X L，X C（12分）六、如图所示电路，已知三相对称电源E1、E2、E3有效值为220V，负载电阻R＝110Ω，求:（1）当开关k0、k1均闭合时，电流表A、A1的读数。

（2）当k0断开、k1闭合时电流表A的读数。

（3）当k0、k1均断开时电流表A的读数。

1七、已知E1＝E2＝6V, R1＝R3=3Ω,R2＝6Ω, C＝2μf, 开关K合在1位置已经处于稳定状态，在t=0时，将开关K合向2位置，求u c(t)。
