高三物理磁场专题一

高三物理总复习磁场专题1. 如图所示，在匀强磁场Ｂ的区域内有一光滑倾斜金属导轨，倾角为θ，导轨间距为Ｌ，在其上垂直导轨放置一根质量为m 的导线，接以如图所示的电源，电流强度为Ｉ，通电导线恰好静止，则匀强磁场的磁感强度必须满足一定条件,下述所给条件正确的是. Ａ.Ｂ＝mgsin θ／ＩＬ，方向垂直斜面向上 Ｂ.Ｂ＝mgcos θ／ＩＬ，方向垂直斜面向下Ｃ.Ｂ＝mg/ＩＬ，方向沿斜面水平向左Ｄ.Ｂ＝mgtg θ／ＩＬ，方向竖直向上2. 如图所示，虚线区域内存在着电场强度为E 的匀强电场和磁感强度为B 的匀强磁场，已知从左方水平射入的电子穿过这一区域时未发生偏转，设重力忽略不计，则这区域内的E 和B 的方向可能是下列叙述中的①E 和B 都沿水平方向，并与电子运动方向相同 ②.E 和B 都沿水平方向，并与电子运动方向相反 ③．E 竖直向上，B 垂直纸面向外 ④．E 竖直向上，B 垂直纸面向里A 、①④B 、②④C 、①②③D 、①②④ 3. 如图所示的区域中，左边为垂直纸面向里的匀强磁场，磁感应强度为 B ，右边是一个电场强度大小未知的匀强电场，其方向平行于OC 且垂直于磁场方向．一个质量为m 、电荷量为-q 的带电粒子从P 孔以初速度V 0沿垂直于磁场方向进人匀强磁场中，初速度方向与边界线的夹角θ＝600，粒子恰好从C 孔垂直于OC 射入匀强电场，最后打在Q 点，已知OQ ＝ 2 OC ，不计粒子的重力，求：✧ ( l )粒子从P 运动到Q 所用的时间 t 。

✧ ( 2 )电场强度 E 的大小✧( 3 )粒子到达Q 点时的动能E kQ4. 在图所示的四幅图中，正确标明了通电导线所受安培力F 方向的是θ θPOQCEB θv 0B F IA BFB B FI B FI C5. 关于磁感应强度，下列说法中正确的是 A ．由F B IL=可知，B 与F 成正比，与IL 成反比B ．通电导线放在磁场中的某点，那点就有磁感应强度，如果将通电导线拿走，那点的磁感应强度就为零C ．通电导线不受安培力的地方一定不存在磁场，即B ＝0D ．磁场中某一点的磁感应强度由磁场本身决定，其大小和方向是唯一确定的，与通电导线无关6. 如图7所示是电磁流量计的示意图。

可编辑修改精选全文完整版磁场典型例题解析一、磁场与安培力的计算【例题1】两根无限长的平行直导线a 、b 相距40cm ，通过电流的大小都是3.0A ，方向相反。

试求位于两根导线之间且在两导线所在平面内的、与a 导线相距10cm 的P 点的磁感强度。

【解说】这是一个关于毕萨定律的简单应用。

解题过程从略。

【答案】大小为×10−6T ，方向在图9-9中垂直纸面向外。

【例题2】半径为R ，通有电流I 的圆形线圈，放在磁感强度大小为B 、方向垂直线圈平面的匀强磁场中，求由于安培力而引起的线圈内张力。

【解说】本题有两种解法。

方法一：隔离一小段弧，对应圆心角θ ，则弧长L = θR 。

因为θ → 0（在图9-10中，为了说明问题，θ被夸大了），弧形导体可视为直导体，其受到的安培力F = BIL ，其两端受到的张力设为T ，则T 的合力ΣT = 2Tsin 2θ再根据平衡方程和极限xxsin lim0x →= 0 ，即可求解T 。

方法二：隔离线圈的一半，根据弯曲导体求安培力的定式和平衡方程即可求解…【答案】BIR 。

〖说明〗如果安培力不是背离圆心而是指向圆心，内张力的方向也随之反向，但大小不会变。

〖学员思考〗如果圆环的电流是由于环上的带正电物质顺时针旋转而成（磁场仍然是进去的），且已知单位长度的电量为λ、环的角速度ω、环的总质量为M ，其它条件不变，再求环的内张力。

〖提示〗此时环的张力由两部分引起：①安培力，②离心力。

前者的计算上面已经得出（此处I = ωπλ•π/2R 2 = ωλR ），T 1 = B ωλR 2 ；后者的计算必须．．应用图9-10的思想，只是F 变成了离心力，方程 2T 2 sin 2θ =πθ2M ω2R ，即T 2 =πω2R M 2 。

〖答〗B ωλR 2 + πω2R M 2 。

【例题3】如图9-11所示，半径为R 的圆形线圈共N 匝，处在方向竖直的、磁感强度为B 的匀强磁场中，线圈可绕其水平直径（绝缘）轴OO ′转动。

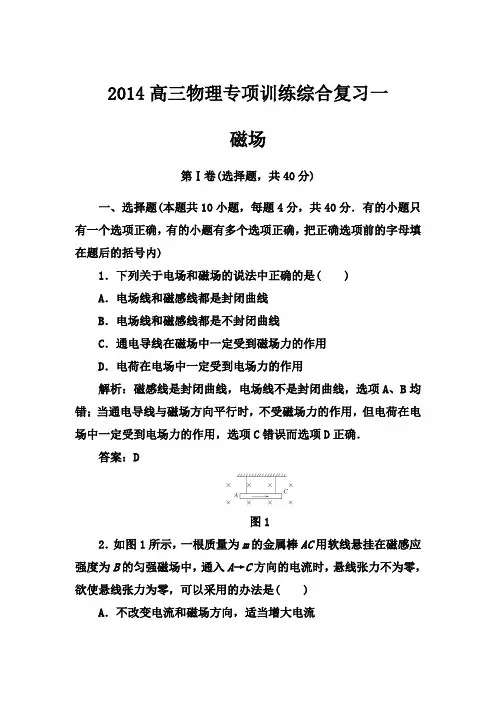

2014高三物理专项训练综合复习一磁场第Ⅰ卷(选择题，共40分)一、选择题(本题共10小题，每题4分，共40分．有的小题只有一个选项正确，有的小题有多个选项正确，把正确选项前的字母填在题后的括号内)1．下列关于电场和磁场的说法中正确的是( )A．电场线和磁感线都是封闭曲线B．电场线和磁感线都是不封闭曲线C．通电导线在磁场中一定受到磁场力的作用D．电荷在电场中一定受到电场力的作用解析：磁感线是封闭曲线，电场线不是封闭曲线，选项A、B均错；当通电导线与磁场方向平行时，不受磁场力的作用，但电荷在电场中一定受到电场力的作用，选项C错误而选项D正确．答案：D图12．如图1所示，一根质量为m的金属棒AC用软线悬挂在磁感应强度为B的匀强磁场中，通入A→C方向的电流时，悬线张力不为零，欲使悬线张力为零，可以采用的办法是( )A．不改变电流和磁场方向，适当增大电流B ．只改变电流方向，并适当减小电流C ．不改变磁场和电流方向，适当减小磁感应强度D ．只改变磁场方向，并适当减小磁感应强度解析：通入A →C 方向的电流时，由左手定则可知，安培力方向垂直金属棒向上，2T ＋F 安＝mg ，F 安＝BIL ；欲使悬线张力为零，需增大安培力，但不能改变安培力的方向，只有选项A 符合要求．答案：A3．速率相同的电子垂直磁场方向进入四个不同的磁场，其轨迹如图所示，则磁场最强的是( )解析：由qvB ＝m v 2r 得r ＝mv qB，速率相同时，半径越小，磁场越强，选项D 正确．答案：D图24．如图2所示，用绝缘轻绳悬吊一个带正电的小球，放在匀强磁场中．现把小球拉至悬点右侧a 点，轻绳被水平拉直，静止释放后，小球在竖直平面内来回摆动．在小球运动过程中，下列判断正确的是( )A ．小球摆到悬点左侧的最高点与a 点应在同一水平线上B ．小球每次经过最低点时所受洛伦兹力大小相等C ．小球每次经过最低点时所受洛伦兹力方向相同D．小球每次经过最低点时轻绳所受拉力大小相等解析：由洛伦兹力不做功，小球机械能守恒，小球在最低点的速度相等，选项A、B均正确；设小球在最低点的速度为v，从右侧摆下时，在最低点受洛伦兹力的方向竖直向下，且T1－qvB－mg＝m v2 L；从左侧摆下时，在最低点受洛伦兹力的方向竖直向上，且T2＋qvB－mg＝m v2L；T1≠T2，选项C、D均错．答案：AB图35．回旋加速器是加速带电粒子的装置，其主体部分是两个D形金属盒．两金属盒处在垂直于盒底的匀强磁场中，并分别与高频交流电源两极相连接，从而使粒子每次经过两盒间的狭缝时都得到加速，如图所示．现要增大带电粒子从回旋加速器射出时的动能，下列方法可行的是( )A．减小磁场的磁感应强度B．减小狭缝间的距离C．增大高频交流电压D．增大金属盒的半径解析：设粒子的最终速度为v，由R＝mvqB及E k＝12mv2得E k＝qBR22m，粒子的动能与交流电压无关，选项D可使射出的粒子动能增大．答案：D6．质量为m 、带电荷量为q 的粒子(忽略重力)在磁感应强度为B 的匀强磁场中做匀速圆周运动，形成空间环形电流．已知粒子的运动速率为v 、半径为R 、周期为T ，环形电流的大小为I .则下面说法中正确的是( )A ．该带电粒子的比荷为q m ＝BR vB ．在时间t 内，粒子转过的圆弧对应的圆心角为θ＝qBt mC ．当速率v 增大时，环形电流的大小I 保持不变D ．当速率v 增大时，运动周期T 变小解析：在磁场中，由qvB ＝mv 2R ，得q m ＝v BR，选项A 错误；在磁场中运动周期T ＝2πm qB 与速率无关，选项D 错误；在时间t 内，粒子转过的圆弧对应的圆心角θ＝t T ·2π＝qBt m，选项B 正确；电流定义I ＝q T ＝Bq 22πm，与速率无关，选项C 正确． 答案：BC图47．如图4所示，质量为m 、带电荷量为＋q 的P 环套在固定的水平长直绝缘杆上，整个装置处在垂直于杆的水平匀强磁场中，磁感应强度大小为B .现给环一向右的初速度v 0(v 0>mg qB)，则( )A．环将向右减速，最后匀速B．环将向右减速，最后停止运动C．从环开始运动到最后达到稳定状态，损失的机械能是12 mv02D．从环开始运动到最后达到稳定状态，损失的机械能是12mv02－12m(mgqB)2图5解析：由题意可知qv0B>mg，受力分析如图5所示．水平方向物体做减速运动，f＝μF N＝μ(qvB－mg)，当qvB＝mg，即v＝mgqB时，F N＝0，之后物体做匀速直线运动，选项A、D正确而B、C错误．答案：AD图68．如图6所示，圆柱形区域的横截面在没有磁场的情况下，带电粒子(不计重力)以某一初速度沿截面直径方向入射时，穿过此区域的时间为t；若该区域加沿轴线方向的匀强磁场，磁感应强度为B，带电粒子仍以同一初速度沿截面直径入射，粒子飞出此区域时，速度方向偏转了π/3，根据上述条件可求得的物理量为( ) A．带电粒子的初速度B ．带电粒子在磁场中运动的半径C ．带电粒子在磁场中运动的周期D ．带电粒子的比荷图7解析：设圆柱形区域的半径为R ，粒子的初速度为v 0，则v 0＝2R t ，由于R 未知，无法求出带电粒子的初速度，选项A 错误；若加上磁场，粒子在磁场中的轨迹如图7所示，设运动轨迹半径为r ，运动周期为T ，则T ＝2πrv 0，速度方向偏转了π/3，由几何关系得，轨迹圆弧所对的圆心角θ＝π/3，r ＝3R ，联立以上式子得T ＝3πt ；由T＝2πm /qB 得q /m ＝23Bt，故选项C 、D 正确；由于R 未知，无法求出带电粒子在磁场中做圆周运动的半径，选项B 错误．答案：CD图89．如图8所示，ABC 为竖直平面内的光滑绝缘轨道，其中AB 为倾斜直轨道，BC 为与AB 相切的圆形轨道，并且圆形轨道处在匀强磁场中，磁场方向垂直纸面向里．质量相同的甲、乙、丙三个小球中，甲球带正电、乙球带负电、丙球不带电，现将三个小球在轨道AB 上分别从不同高度处由静止释放，都恰好通过圆形轨道的最高点，则( )A ．经过最高点时，三个小球的速度相等B ．经过最高点时，甲球的速度最小C ．甲球的释放位置比乙球的高D ．运动过程中三个小球的机械能均保持不变解析：恰好过最高点，对甲球：mg ＋qv 甲B ＝mv 甲2R；对乙球：mg －qv 乙B ＝mv 乙2R ；对丙球：mg ＝mv 丙2R，故v 甲>v 丙>v 乙，故选项A 、B 均错．洛伦兹力不做功，故运动过程中三个小球的机械能均保持不变，选项C 、D 均正确．答案：CD10．如图所示，虚线框中存在匀强电场E 和匀强磁场B ，它们相互正交或平行．有一个带负电的小球从该复合场上方的某一高度处自由落下，那么，带电小球可能沿直线通过下列的哪些复合场区域( )解析：带电小球要沿直线通过复合场区域，则受力必须平衡，分析刚进复合场时的受力就可得C 、D 正确．答案：CD第Ⅱ卷(非选择题，共60分)二、填空题(本题共2小题，每题8分，共16分)11．实验室里可以用图9甲所示的小罗盘估测条形磁铁磁场的磁感应强度．方法如图乙所示，调整罗盘，使小磁针静止时N极指向罗盘上的零刻度(即正北方向)，将条形磁铁放在罗盘附近，使罗盘所在处条形磁铁的方向处于东西方向上，此时罗盘上的小磁针将转过一定角度．若已知地磁场的水平分量B x，为计算罗盘所在处条形磁铁磁场的磁感应强度B，则只需知道________，磁感应强度的表达式为B＝________.图9答案：罗盘上指针的偏转角B x tanθ12．如图10所示，空间有一垂直纸面向外的磁感应强度为0.5T 的匀强磁场，一质量为0.2 kg且足够长的绝缘木板静止在光滑水平面上，在木板左端无初速度放置一质量为0.1 kg、电荷量q＝＋0.2 C 的滑块，滑块与绝缘木板之间的动摩擦因数为0.5，滑块受到的最大静摩擦力可认为等于滑动摩擦力．现对木板施加方向水平向左，大小为0.6 N的恒力，g取10 m/s2，则木板的最大加速度为________；滑块的最大速度为________．图10解析：开始滑块与板一起匀加速，刚发生相对滑动时整体的加速度a＝FM＋m＝2 m/s2，对滑块μ(mg－qvB)＝ma，代入数据可得此时刻的速度为6 m/s.此后滑块做加速度减小的加速运动，最终匀速．mg ＝qvB代入数据可得此时刻的速度为10 m/s.而板做加速度增加的加速运动，最终匀加速．板的加速度a＝FM＝3 m/s2答案：3 m/s210 m/s三、计算题(本题共4小题，13、14题各10分，15、16题各12分，共44分，计算时必须有必要的文字说明和解题步骤，有数值计算的要注明单位)图1113．有两个相同的全长电阻为9 Ω的均匀光滑圆环，固定于一个绝缘的水平台面上，两环分别在两个互相平行的、相距为20 cm 的竖直面内，两环的连心线恰好与环面垂直，两环面间有方向竖直向下的磁感应强度B＝0.87 T的匀强磁场，两球的最高点A和C间接有一内阻为0.5 Ω的电源，连接导线的电阻不计．今有一根质量为10 g，电阻为1.5 Ω的棒置于两环内侧且可顺环滑动，而棒恰好静止于如图11所示的水平位置，它与圆弧的两接触点P、Q和圆弧最低点间所夹的弧对应的圆心角均为θ＝60°，取重力加速度g＝10 m/s2.试求此电源电动势E的大小．图12解析：在图中，从左向右看，棒PQ 的受力如图12所示，棒所受的重力和安培力F B 的合力与环对棒的弹力F N 是一对平衡力，且F B ＝mg tan θ＝3mg而F B ＝IBL ，所以I ＝3mg BL＝3×10×10－3×100.87×0.2A ＝1 A 在右图所示的电路中两个圆环分别连入电路中的电阻为R ，则R ＝93×9－939 Ω＝2 Ω由闭合电路欧姆定律得E ＝I (r ＋2R ＋R棒)＝1×(0.5＋2×2＋1.5) V ＝6 V答案：6 V图1314．如图13所示，匀强磁场中放置一与磁感线平行的薄铅板，一个带电粒子进入匀强磁场，以半径R 1＝20 cm 做匀速圆周运动．第一次垂直穿过铅板后以半径R 2＝19 cm 做匀速圆周运动，则带电粒子能够穿过铅板的次数是多少？解析：粒子每穿过铅板一次损失的动能都相同，但是粒子每穿过铅板一次其速度的减少却是不同的，速度大时，其速度变化量小；速度小时，速度变化量大．但是粒子每次穿过铅板时受铅板的阻力相同，所以粒子每次穿过铅板克服阻力做的功相同，因而每次穿过铅板损失的动能相同．粒子每穿过铅板一次损失的动能为：ΔE k＝12mv12－12mv22＝q2B22m(R12－R22)粒子穿过铅板的次数为：n＝12mv12ΔE k＝R12R12－R22＝10.26次，取n＝10次．答案：10图1415．如图14所示，电源电动势E0＝15 V，内阻r0＝1Ω，电阻R1＝30 Ω，R2＝60Ω.间距d＝0.2 m的两平行金属板水平放置，板间分布有垂直于纸面向里、磁感应强度B＝1 T的匀强磁场．闭合开关S，板间电场视为匀强电场，将一带正电的小球以初速度v＝0.1 m/s 沿两板间中线水平射入板间．设滑动变阻器接入电路的阻值为R x，忽略空气对小球的作用，取g＝10 m/s2.(1)当R x＝29 Ω时，电阻R2消耗的电功率是多大？(2)若小球进入板间做匀速圆周运动并与板相碰，碰时速度与初速度的夹角为60°，则R x是多少？解析：(1)设R1和R2的并联电阻为R，有R＝R1R2R1＋R2①R1两端的电压为：U＝E0Rr0＋R＋R x②R2消耗的电功率为：P＝U2 R2③当R x＝29 Ω时，联立①②③式，代入数据，得P＝0.6 W．④(2)设小球质量为m，电荷量为q，小球做匀速圆周运动时，有：qE＝mg⑤E＝U d ⑥设小球做圆周运动的半径为r，有qvB＝mv2 r⑦由几何关系有r＝d⑧联立①②⑤⑥⑦⑧式，代入数据，解得R x＝54 Ω.⑨答案：(1)0.6 W (2)54 Ω16．利用霍尔效应制作的霍尔元件以及传感器，广泛应用于测量和自动控制等领域．如图15甲，将一金属或半导体薄片垂直置于磁场B中，在薄片的两个侧面a、b间通以电流I时，另外两侧c、f间产生电势差，这一现象称为霍尔效应．其原因是薄片中的移动电荷受洛伦兹力的作用向一侧偏转和积累，于是c、f间建立起电场E H，同时产生霍尔电势差U H.当电荷所受的电场力与洛伦兹力处处相等时，E H和U H达到稳定值，U H的大小与I和B以及霍尔元件厚度d之间满足关系式U H＝R H IB d，其中比例系数R H称为霍尔系数，仅与材料性质有关．(1)设半导体薄片的宽度(c、f间距)为l，请写出U H和E H的关系式；若半导体材料是电子导电的，请判断图15甲中c、f哪端的电势高；(2)已知半导体薄片内单位体积中导电的电子数为n，电子的电荷量为e，请导出霍尔系数R H的表达式．(通过横截面积S的电流I ＝nevS，其中v是导电电子定向移动的平均速率)；图15(3)图15乙是霍尔测速仪的示意图，将非磁性圆盘固定在转轴上，圆盘的周边等距离地嵌装着m个永磁体，相邻永磁体的极性相反．霍尔元件置于被测圆盘的边缘附近．当圆盘匀速转动时，霍尔元件输出的电压脉冲信号图象如图15丙所示．a．若在时间t内，霍尔元件输出的脉冲数目为P，请导出圆盘转速N的表达式．b．利用霍尔测速仪可以测量汽车行驶的里程．除此之外，请你展开“智慧的翅膀”，提出另一个实例或设想．解析：(1)U H＝E H l；c端电势高．(2)由U H ＝R HIB d① 得R H ＝U H d IB ＝E H l dIB②当电场力与洛伦兹力相等时eE H ＝evB 得E H ＝vB ③ 又I ＝nevS ④将③、④代入②，得R H ＝vBl d IB ＝vl d nevS ＝ld neS ＝1ne.(3)a.由于在时间t 内，霍尔元件输出的脉冲数目为P ，则P ＝mNt圆盘转速为N ＝Pmtb ．提出的实例或设想合理即可． 答案：(1)U H ＝E H l ；c 端电势高 (2)R H ＝1ne(3)见解析。

高三物理磁场基本性质常见磁场试题答案及解析1.如图，两根平行长直导线相距2l，通有大小相等、方向相同的恒定电流：a、b、c是导线所在平面内的三点，左侧导线与它们的距离分别为、l和3l。

关于这三点处的磁感应强度，下列判断正确的是A．a处的磁感应强度大小比c处的大B．b、c两处的磁感应强度大小相等C．a、c两处的磁感应强度方向相同D．b处的磁感应强度为零【答案】AD【解析】由右手定则可以判断，a、c两处的磁场是两电流在a、c处产生的磁场相加，但a距离两导线比c近，故a处的磁感应强度大小比c处的大，Ａ对；ｂ、c与右侧电流距离相同，故右侧电流对此两处的磁场要求等大反向，但因为左侧电流要求此两处由大小不同、方向相同的磁场，故b、c两处的磁感应强度大小不相等，B错；由右手定则可知，a处磁场垂直纸面向里，c处磁场垂直纸面向外，C错；b与两导线距离相等，故两磁场叠加为零，D对。

【考点】磁场叠加、右手定则2.彼此绝缘、相互垂直的两根通电直导线与闭合线圈共面，下图中穿过线圈的磁通量可能为零的是【答案】AB【解析】由安培定则可以判断，A中I1在线圈位置产生的磁场方向垂直纸面向里，I2在线圈位置产生的磁场方向向外，穿过线圈的磁通量可能为零，同理可以判断B中，I1在线圈位置产生的磁场方向垂直纸面向外，I2在线圈位置产生的磁场方向垂直纸面向里，穿过线圈的磁通量可能为零，A、B正确；C中I1、I2在线圈位置产生的磁场方向都垂直纸面向里，D中I1，I2在线圈位置产生的磁场方向都垂直纸面向外，C、D中穿过线圈的磁通量不可能为零．【考点】通电直导线周围磁场的方向。

3.如图所示，两根长直导线m、n竖直插在光滑绝缘水平桌面上的小孔P、Q中，O为P、Q连线的中点，连线上a、b两点关于O点对称，导线中通有大小、方向均相同的电流I．下列说法正确的是A．O点的磁感应强度为零B．a、b两点磁感应强度的大小Ba >BbC．a、b两点的磁感应强度相同D．n中电流所受安培力方向由P指向Q【答案】A【解析】根据安培右手定则，m在O点产生的磁场方向垂直ab连线向里，n在O点产生的磁场方向垂直ab连线向外，根据对称性，磁感应强度大小相等，磁场矢量和等于0，选项A对。

准兑市爱憎阳光实验学校高三物理第一轮复习：磁场根本性质；磁场对电流的作用【本讲信息】一. 教学内容：1. 磁场根本性质2. 磁场对电流的作用【要点扫描】磁场根本性质〔一〕磁场1、磁场：磁场是存在于磁体、运动电荷周围的一种物质．它的根本特性是：对处于其中的磁体、电流、运动电荷有力的作用．2、磁现象的电本质：所有的磁现象都可归结为运动电荷之间通过磁场而发生的相互作用．〔二〕磁感线为了描述磁场的强弱与方向，人们想象在磁场中画出的一组有方向的曲线．1、疏密表示磁场的强弱．2、每一点切线方向表示该点磁场的方向，也就是磁感强度的方向．3、是闭合的曲线，在磁体外部由N极至S极，在磁体的内部由S极至N极．磁线不相切不相交。

4、匀强磁场的磁感线平行且距离相．没有画出磁感线的地方不一没有磁场．5、安培那么：拇指指向电流方向，四指指向磁场的方向．注意这里的磁感线是一个个圆，每点磁场方向是在该点的切线方向。

*熟记常用的几种磁场的磁感线：〔三〕磁感强度1、磁场的最根本的性质是对放入其中的电流或磁极有力的作用，电流垂直于磁场时受磁场力最大，电流与磁场方向平行时，磁场力为零。

2、在磁场中垂直于磁场方向的通电导线受到的磁场力F跟电流强度I和导线长度L的乘积IL的比值，叫做通电导线所在处的磁感强度．①表示磁场强弱的物理量．是矢量．②大小：ILFB 〔电流方向与磁感线垂直时的公式〕．③方向：左手那么：是磁感线的切线方向；是小磁针N极受力方向；是小磁针静止时N极的指向．不是导线受力方向；不是正电荷受力方向；也不是电流方向．④单位：牛/安米，也叫特斯拉，单位制单位符号T．⑤点B：就是说磁场中某一点了，那么该处磁感强度的大小与方向都是值．⑥匀强磁场的磁感强度处处相．⑦磁场的叠加：空间某点如果同时存在两个以上电流或磁体激发的磁场，那么该点的磁感强度是各电流或磁体在该点激发的磁场的磁感强度的矢量和，满足矢量运算法那么。

〔四〕磁通量与磁通密度1、磁通量Φ：穿过某一面积磁力线条数，是标量．2、磁通密度B：垂直磁场方向穿过单位面积磁力线条数，即磁感强度，是矢量．3、二者关系：B＝Φ/S〔当B与面垂直时〕，Φ＝BScosθ，Scosθ为面积垂直于B方向上的投影，θ是B与S法线的夹角．磁场对电流的作用〔一〕安培力1、安培力：通电导线在磁场中受到的作用力叫做安培力．说明：磁场对通电导线中向移动的电荷有力的作用，磁场对这些向移动电荷作用力的宏观表现即为安培力．2、安培力的计算公式：F＝BILsinθ〔θ是I与B的夹角〕；通电导线与磁场方向垂直时，即θ＝90°，此时安培力有最大值；通电导线与磁场方向平行时，即θ＝0°，此时安培力有最小值，F=0N；0°＜B＜90°时，安培力F介于0和最大值之间。

考点6 地磁场地磁场（选修3—1第三章:磁场的第一节磁现象和磁场)★★★○○1、地磁场：地球是一个大磁体，因为在地球表面的小磁针都有一定的指南北的性质。

2、地理的北极附近是地磁的南极（S极）,地理的南极附近是地磁的北极（N极)，如下图所示。

3、地磁的两极与地球上地理的两极并不重合,而是有一定的偏角，这个偏角叫做磁偏角，是我国科学家沈括最早发现并记录在他的著作《梦溪笔谈》里。

地磁的两极与地球上地理的两极并不重合，地磁的方向是东南至西北方向，与地理的子午线的夹角就是磁偏角；各地的磁偏角有所不同，一般都在3°~5°左右.1、如图所示，中国古代的四大发明之一“司南"在地磁场的作用下具有指向性．下列关于司南的说法正确的是(）A．司南是用金属铜制成的勺子,放在刻有方位的磁盘上,当它静止时，勺柄指南B．司南是用金属铜制成的勺子，放在刻有方位的磁盘上，当它静止时，勺柄指北C．司南是用天然磁石制成的勺子，放在刻有方位的铜盘上，当它静止时,勺柄指南D．司南是用天然磁石制成的勺子，放在刻有方位的铜盘上，当它静止时，勺柄指北【答案】C【精细解读】由于“司南”在地磁场的作用下具有指向性，故“司南”是一个磁体，不可能用铜制作,选项AB错误;当它静止时，勺柄指的是南方，故选项C正确，D错误。

1、（福建省惠安惠南中学2017—2018学年高二10月月考）下列关于地磁场的描述中不正确的是：（）A. 指南针总是指向南北，是因为受到地磁场的作用B. 观察发现地磁场的南北极和地理上的南北极并不重合C。

赤道上空的磁感线由北指南D。

地球南、北极的相当地磁场的北极和南极【答案】C2、（多选）地球具有磁场,宇宙中的许多天体也有磁场，围绕此话题的下列说法中正确的是：（）A。

地球上的潮汐现象与地磁场有关B。

太阳表面的黑子、耀斑和太阳风与太阳磁场有关C. 通过观察月球磁场和月岩磁性推断，月球内部全部是液态物质D. 对火星观察显示，指南针不能在火星上工作【答案】BD【精细解读】地球上的潮汐现象与太阳、月亮相对于地球的位置有关，与地球的磁场无关,故A错误；3、一个地质工作者在野外进行地质考察时，发现在某一山脚附近随身携带的指南针指向发生异常，他经过改换位置，指南针仍然出现异常，由此他断定该山峰处存在铁矿藏．你认为他是根据什么下的结论？【答案】见解析；【精细解读】铁矿石中的磁铁矿(主要成分Fe3O4）具有磁性，而该山附近指南针指向异常，说明磁场发生了异常,这一异常很可能是由磁铁矿引起的，由此可判定附近有铁矿藏.每道试题20分，总计100分1、（河北省定州中学2017届高三下学期开学考试)地球的地理两极与地磁两极并不完全重合，它们之间存在磁偏角，首先观测到磁偏角的是A. 意大利航海家哥伦布B. 葡萄牙航海家麦哲伦C。

第一讲 磁场及其对电流的作用➢ 知识梳理一、磁场、磁感应强度 1．磁场的基本性质磁场对处于其中的磁体、电流和运动电荷有力的作用。

2．磁感应强度(1)物理意义：表征磁场的强弱和方向。

(2)定义式：B ＝FIl (通电导线垂直于磁场)。

(3)方向：小磁针静止时N 极的指向。

(4)单位：特斯拉，符号为T 。

3．磁场的叠加磁感应强度是矢量，计算时与力的计算方法相同，利用平行四边形定则或正交分解法进行合成与分解。

二、磁感线和电流周围的磁场 1．磁感线的特点(1)磁感线上某点的切线方向就是该点的磁场方向。

(2)磁感线的疏密程度定性地表示磁场的强弱，在磁感线较密的地方磁场较强；在磁感线较疏的地方磁场较弱。

(3)磁感线是闭合曲线，没有起点和终点，在磁体外部，从N 极指向S 极；在磁体内部，由S 极指向N 极。

(4)同一磁场的磁感线不中断、不相交、不相切。

(5)磁感线是假想的曲线，客观上并不存在。

2．电流的磁场安培定则立体图横截面图纵截面图3．常见磁体的磁场4．匀强磁场：如果磁场中各点的磁感应强度的大小相等、方向相同，这个磁场叫作匀强磁场。

匀强磁场的磁感线用一些间隔相等的平行直线表示，如图所示。

5．地磁场(1)地磁场的N极在地理南极附近，S极在地理北极附近，磁感线分布如图所示。

(2)在赤道平面上，距离地球表面高度相等的各点，磁感应强度相同，且方向水平向北。

三、磁场对通电导线的作用——安培力1．安培力的方向(1)用左手定则判断：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心垂直进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向。

(2)安培力方向的特点：F⊥B，F⊥I，即F垂直于B、I决定的平面。

(3)推论：两平行的通电直导线间的安培力——同向电流互相吸引，反向电流互相排斥。

2．安培力的大小F＝IlB sinθ(其中θ为B与I之间的夹角)。

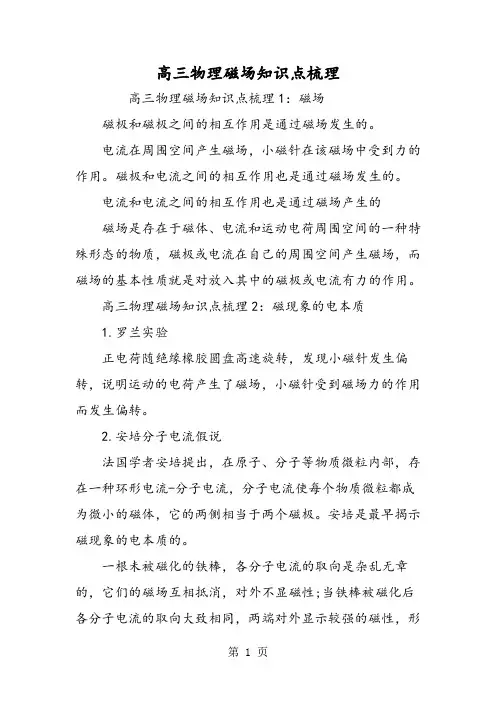

高三物理磁场知识点梳理高三物理磁场知识点梳理1：磁场磁极和磁极之间的相互作用是通过磁场发生的。

电流在周围空间产生磁场，小磁针在该磁场中受到力的作用。

磁极和电流之间的相互作用也是通过磁场发生的。

电流和电流之间的相互作用也是通过磁场产生的磁场是存在于磁体、电流和运动电荷周围空间的一种特殊形态的物质，磁极或电流在自己的周围空间产生磁场，而磁场的基本性质就是对放入其中的磁极或电流有力的作用。

高三物理磁场知识点梳理2：磁现象的电本质1.罗兰实验正电荷随绝缘橡胶圆盘高速旋转，发现小磁针发生偏转，说明运动的电荷产生了磁场，小磁针受到磁场力的作用而发生偏转。

2.安培分子电流假说法国学者安培提出，在原子、分子等物质微粒内部，存在一种环形电流-分子电流，分子电流使每个物质微粒都成为微小的磁体，它的两侧相当于两个磁极。

安培是最早揭示磁现象的电本质的。

一根未被磁化的铁棒，各分子电流的取向是杂乱无章的，它们的磁场互相抵消，对外不显磁性;当铁棒被磁化后各分子电流的取向大致相同，两端对外显示较强的磁性，形成磁极;注意，当磁体受到高温或猛烈敲击会失去磁性。

3.磁现象的电本质运动的电荷(电流)产生磁场，磁场对运动电荷(电流)有磁场力的作用，所有的磁现象都可以归结为运动电荷(电流)通过磁场而发生相互作用。

高三物理磁场知识点梳理3：磁场的方向规定：在磁场中任意一点小磁针北极受力的方向亦即小磁针静止时北极所指的方向就是那一点的磁场方向。

高三物理磁场知识点梳理4：磁感线1.磁感线的概念：在磁场中画出一系列有方向的曲线，在这些曲线上，每一点切线方向都跟该点磁场方向一致。

2.磁感线的特点(1)在磁体外部磁感线由N极到S极，在磁体内部磁感线由S极到N极(2)磁感线是闭合曲线(3)磁感线不相交(4)磁感线的疏密程度反映磁场的强弱，磁感线越密的地方磁场越强3.几种典型磁场的磁感线(1)条形磁铁(2)通电直导线a.安培定则：用右手握住导线，让伸直的大拇指所指的方向跟电流方向一致，弯曲的四指所指的方向就是磁感线环绕的方向;b.其磁感线是内密外疏的同心圆(3)环形电流磁场a.安培定则：让右手弯曲的四指和环形电流的方向一致，伸直的大拇指的方向就是环形导线中心轴线的磁感线方向。

高三物理磁场试题1.如图所示，在以O为圆心，半径为R=10cm的圆形区域内，有一个水平方向的匀强磁场，磁感应强度大小为B2=0.1T，方向垂直纸面向外。

M、N为竖直平行放置的相距很近的两金属板，S1、S2为M、N板上的两个小孔，且S1、S2跟O点在垂直极板的同一水平直线上。

金属板M、N与一圆形金属线圈相连，线圈的匝数n=1000匝，面积S=0.2m2，线圈内存在着垂直纸面向外的匀强磁场，磁感应强度大小随时间变化的规律为B1=B+kt（T），其中B、k为常数。

另有一水平放置的足够长的荧光屏D，O点跟荧光屏D之间的距离为H=2R。

比荷为2×105 C/kg的正离子流由S1进入金属板M、N之间后，通过S2向磁场中心射去，通过磁场后落到荧光屏D上。

离子的初速度、重力、空气阻力及离子之间的作用力均可忽略不计。

问：（1）k值为多少可使正离子垂直打在荧光屏上（2）若k=0.45T/s，求正离子到达荧光屏的位置。

【答案】(1) T/s （2cm【解析】(1) 正离子被AK之间的电场加速以速度v1进入磁场后做1/4圆离开磁场垂直打在荧光屏上，则半径cm ，（1分）由（2分）又有：（2分）由以上两式可得=30V （1分）根据法拉第电磁感应定律，得（2分）T/s （1分）(2) V （2分）（2分），（2分）解得：r2=30cm （1分）正离子进入磁场后的径迹如图所示，由几何知识可得，即（1分）所以，正离子到达荧光屏的位置B距中点O/的距离为cm （1分）综合考查了电磁场中粒子的运动，根据公式和可算处加速电场电压，根据法拉第电磁感应定律，得可得出k值。

第二问先算出加速电场的电压，然后根据洛伦兹力公式，算出半径，根据几何知识算出正离子到达荧光屏的位置B距中点O/的距离2.如图，与水平面成45°角的平面MN将空间分成I和II两个区域。

一质量为m、电荷量为q（q＞0）的粒子以速度从平面MN上的点水平右射入I区。

考点内容要求考纲解读磁场、磁感应强度、磁感线Ⅰ 1.磁感应强度、磁感线、安培力、洛伦兹力的理解及安培定则和左手定则的运用，一般以选择题的形式出现．2．安培力的大小计算，以及带电粒子在磁场中做匀速圆周运动的分析与计算．一般以计算题的形式出现．3．带电粒子在分立场、混合场中的运动问题仍是本章考查的重点内容，极易成为试卷的压轴题.通电直导线和通电线圈周围磁场的方向Ⅰ安培力、安培力的方向Ⅰ匀强磁场中的安培力Ⅱ洛伦兹力、洛伦兹力的方向Ⅰ洛伦兹力的公式Ⅱ带电粒子在匀强磁场中的运动Ⅱ质谱仪和回旋加速器Ⅰ说明：(1)安培力的计算只限于电流与磁感应强度垂直的情形．(2)洛伦兹力的计算只限于速度与磁场方向垂直的情形.第1课时磁场的描述磁场对电流的作用导学目标 1.会用安培定则判断电流周围的磁场方向.2.会计算电流在磁场中受到的安培力.3.会用左手定则分析解决通电导体在磁场中的受力及平衡类问题．一、磁场、磁感应强度[基础导引]判断下列说法的正误(1)磁场和电场一样，是客观存在的物质．( )(2)在地球北半球，地磁场的方向是向北且斜向下的．( )(3)磁极与磁极、磁极与电流之间的相互作用是通过磁场发生的，而电流与电流之间的相互作用是通过电场发生的．( )(4)磁场中某点的B的大小，跟放在该点的试探电流元的情况有关．( )(5)无论在何处，小磁针的指向就是磁场的方向．( )(6)磁场中磁感线越密集的地方，磁感应强度B越大．( ) [知识梳理]1．磁场的特性：磁场对处于其中的磁体、电流和运动电荷有__________的作用．2．磁场的方向：小磁针静止时________所指的方向．3．磁感应强度(1)物理意义：描述磁场的________________．(2)大小：B＝________(通电导线垂直于磁场)．(3)方向：小磁针静止时________的指向．(4)单位：________，简称______，符号：______.4．磁通量(1)概念：在匀强磁场中，与磁场方向________的面积S和磁感应强度B的乘积．(2)公式：Φ＝________.(3)单位：1 Wb＝________.二、磁感线、通电导体周围的磁场的分布[知识梳理]1．磁感线：在磁场中画出一些有方向的曲线，使曲线上各点的________方向跟这点的磁感应强度方向一致．2．条形磁铁和蹄形磁铁的磁场磁感线分布(如图1所示)图13直线电流的磁场通电螺线管的磁场环形电流的磁场特点无磁极、非匀强且距导线越远处磁场____与____磁铁的磁场相似，管内为____磁场且磁场____，管外为______磁场环形电流的两侧是N极和S极，且离圆环中心越远，磁场____安培定则立体图横截面图4.磁感线的特点(1)磁感线上某点的________方向就是该点的磁场方向．(2)磁感线的疏密定性地表示磁场的________，在磁感线较密的地方磁场________；在磁感线较疏的地方磁场较______．(3)磁感线是________曲线，没有起点和终点．在磁体外部，从N极指向S极；在磁体内部，由S极指向N极．(4)同一磁场的磁感线不________、不________、不相切．(5)磁感线是假想的曲线，客观上不存在．思考：磁感线与电场线有什么相同点与不同点．三、安培力的大小和方向[基础导引]下面的几个图显示了磁场对通电直导线的作用力，其中正确的是( )[知识梳理]1．安培力的大小当磁感应强度B的方向与导线方向成θ角时，F＝______，这是一般情况下的安培力的表达式，以下是两种特殊情况：(1)当磁场与电流________时，安培力最大，F max＝BIL.(2)当磁场与电流________时，安培力等于零．2．安培力的方向(1)安培力：____________在磁场中受到的力．(2)左手定则：伸开左手，使拇指与其余四指________，并且都与手掌在同一个平面内．让磁感线从掌心进入，并使四指指向________的方向，这时________所指的方向就是通电导线在磁场中所受安培力的方向．(3)两平行的通电直导线间的安培力：同向电流互相______，异向电流互相________．思考：在磁场中某点的试探电流元不受磁场力作用时，该点B值大小就一定为零吗？考点一安培定则的应用和磁场的叠加考点解读1．高考对磁场基本知识的考查，往往同时考查多个方面，包括对磁感应强度的概念、安培定则的应用、磁场的叠加和磁感线的理解．难度以中低档题为主．解题的关键是复习中对基本概念与知识的正确理解与记忆．2．安培定则的应用在运用安培定则判定直线电流和环形电流的磁场时应分清“因”和“果”.图2图3原因(电流方向)结果(磁场绕向)直线电流的磁场 大拇指 四指 环形电流的磁场四指大拇指3.磁场的叠加磁感应强度是矢量，计算时与力的计算方法相同，利用平行四边形定则或正交分解法进行合成与分解．特别提醒 两个电流附近的磁场的磁感应强度是由两个电流分别独立存在时产生的磁场的磁感应强度叠加而成的． 典例剖析例1 (2011·大纲全国卷·15)如图2，两根相互平行的长直导线分别通有方向相反的电流I1和I 2，且I 1>I 2；a 、b 、c 、d 为导线某一横截面所在平面内的四点且a 、b 、c 与两导线共面；b 点在两导线之间，b 、d 的连线与导线所在平面垂直，磁感应强度可能为零的点是( )A ．a 点B ．b 点C ．c 点D ．d 点 思维突破1．牢记判断电流的磁场的方法——安培定则，并能熟练应用，建立磁场的立体分布模型． 2．在进行磁感应强度的叠加时，应注意是哪个电流产生的磁场，磁场方向如何． 跟踪训练1 (2011·新课标全国卷·14)为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I 引起的．在下列四个图中，正确表示安培假设中环形电流方向的是( )考点二 安培力作用下导体运动情况的判定 考点解读1．通电导体在磁场中的运动实质是在磁场对电流的安培力作用下导体的运动． 2．明确磁场的分布和正确运用左手定则进行判断是解题的关键． 典例剖析例2 如图3所示，把轻质导线圈用绝缘细线悬挂在磁铁N 极附近，磁铁的轴线穿过线圈的圆心且垂直线圈平面．当线圈内通以图中方 向的电流后，线圈的运动情况是 ( )图4A ．线圈向左运动B ．线圈向右运动C ．从上往下看顺时针转动D ．从上往下看逆时针转动 思维突破 判定安培力作用下导体运动情况的常用方法跟踪训练2 如图4所示，条形磁铁放在光滑斜面上，用平行于斜面的轻弹簧拉住而平衡，A 为水平放置的直导线的截面，导线 中无电流时磁铁对斜面的压力为F N1；当导线中有垂直纸面向 外的电流时，磁铁对斜面的压力为F N2，则下列关于压力和弹 簧的伸长量的说法中正确的是 ( )A ．F N1<F N2，弹簧的伸长量减小B ．F N1＝F N2，弹簧的伸长量减小C ．F N1>F N2，弹簧的伸长量增大D ．F N1>F N2，弹簧的伸长量减小 考点三 安培力的综合应用 考点解读1．安培力的综合应用，一般有两种情形，一是安培力作用下导体的平衡和加速；二是与安图6图7培力有关的功能关系问题．安培力的综合应用是高考的热点，题型有选择题，也有综合性的计算题．2．处理这类问题，需弄清楚电流所在处的磁场分布情况．要做好受力分析，搞清物体的受力情况，然后利用牛顿运动定律或者功能关系求解，在受力分析时，有时要把立体图转换成平面图，转换时要标明B 的方向，以有利于确定安培力的方向．3．安培力大小的计算公式F ＝ILB 是在磁感应强度B 与电流I 垂直情况下的结果；式中L 是有效长度，对通电直导线，是导线在磁场中的那段长度；对弯曲导线，当导线所在平面与磁场方向垂直，且磁场为匀强磁场时，L 等于弯曲导线两端点连接直线的长度，如图5所示，相应的电流方向沿L 由始端流向末端．图 5典例剖析例3 如图6所示，两平行金属导轨间的距离L ＝0.40 m ，金属导 轨所在的平面与水平面夹角θ＝37 °，在导轨所在平面内，分布着磁感应强度B ＝0.50 T 、方向垂直于导轨所在平面的匀强磁场．金属导轨的一端接有电动势E ＝4.5 V 、内阻r ＝0.50 Ω的直流电源．现把一个质量m ＝0.040 kg 的导体棒ab 放在金属导轨上，导体棒恰好静止．导体棒与金属导轨垂直且接触良好，导体棒与金属导轨接触的两点间的电阻R 0＝2.5 Ω，金属导轨电阻 不计， g 取10 m/s 2.已知sin 37°＝0.60，cos 37°＝0.80，求： (1)通过导体棒的电流； (2)导体棒受到的安培力大小； (3)导体棒受到的摩擦力．思维突破 求解通电导体在磁场中的力学问题的方法： (1)选定研究对象；(2)变三维为二维，画出平面受力分析图，判断安培力的方向时切忌跟着感觉走，要用左手定则来判断，注意F 安⊥B 、F 安⊥I ；(3)根据力的平衡条件、牛顿第二定律列方程式进行求解． 跟踪训练3 倾角为α的导电轨道间接有电源，轨道上放有一根静止的金属杆ab .现垂直轨道平面向上加一匀强磁场，如图7所示，磁 感应强度B 逐渐增加的过程中，ab 杆受到的静摩擦力 ( ) A ．逐渐增大 B ．逐渐减小 C ．先增大后减小 D ．先减小后增大11.导体变速运动时的安培力分析图8图9例4 (2010·四川理综·20)如图8所示，电阻不计的平行金属导轨固定在一绝缘斜面上，两相同的金属导体棒a 、b 垂直于导轨静止放 置，且与导轨接触良好，匀强磁场垂直穿过导轨平面．现用一平 行于导轨的恒力F 作用在a 的中点，使其向上运动．若b 始终保持静 止，则它所受摩擦力可能 ( )A ．变为0B ．先减小后不变C ．等于FD ．先增大再减小解析 a 棒向上运动的过程中产生感应电动势E ＝Blv ，则a 、b 棒受到的安培力大小F安＝ IlB ＝B 2l 2v 2R .对a 棒根据牛顿第二定律有F －mg sin θ－μmg cos θ－B 2l 2v2R＝ma ，由于速度v 增大，所以加速度a 减小．当加速度a ＝0时，v 达到最大值v m ，即a 棒先做加速度逐渐减小的加速运动，然后以v m 做匀速直线运动．对b 棒根据平衡条件有mg sin θ＝F f b ＋B 2l 2v 2R ，当v 增大时，F f b 减小；当v m ＝mg sin θ·2R B 2l 2时，F f b ＝0；当v ＝v m 时，若棒b所受摩擦力仍沿斜面向上，则有F f b 先减小后不变．A 、B 正确． 答案 AB正本清源 本题的易错点在于有同学认为棒b 所受的摩擦力一定是先减小后增大，最后不变.这是没有结合棒a 的运动情况而对b 所受摩擦力作出分析.因为棒a 的最终速度大小未知，所以就存在当棒a 的速度达到最大速度时，棒b 所受的摩擦力还可能沿斜面向上，在这种情况下，棒b 所受摩擦力就是一直减小最后不变，即B 选项；而如果当棒a 的速度达到最大速度时，棒b 所受的摩擦力恰好减小到0，这就是A 选项. 跟踪训练4 如图9所示，光滑的金属轨道分水平段和圆弧段两部 分，O 点为圆弧的圆心．两金属轨道之间的宽度为0.5 m ，匀强 磁场方向如图，大小为0.5 T ．质量为0.05 kg 、长为0.5 m 的金属细杆置于金属轨道上的M 点．当在金属细杆内通以电流强度 为2 A 的恒定电流时，金属细杆可以沿杆向右由静止开始运 动．已知MN ＝OP ＝1 m ，则 ( )A ．金属细杆开始运动时的加速度大小为5 m/s 2B ．金属细杆运动到P 点时的速度大小为5 m/sC ．金属细杆运动到P 点时的向心加速度大小10 m/s 2D ．金属细杆运动到P 点时对每一条轨道的作用力大小为0.75 NA 组 安培力的基本应用1. 如图10，一段导线abcd 位于磁感应强度大小为B 的匀强磁场图12 图13中，且与磁场方向(垂直于纸面向里)垂直．线段ab 、bc 和cd 的长度均为L ，且∠abc ＝∠bcd ＝135°.流经导线的电流为I ， 方向如图中箭头所示．导线段abcd 所受到的磁场的作用力的合力() A ．方向沿纸面向上，大小为( 2＋1)ILB B ．方向沿纸面向上，大小为( 2－1)ILB C ．方向沿纸面向下，大小为( 2＋1)ILB D ．方向沿纸面向下，大小为( 2－1)ILB2．在等边三角形的三个顶点a 、b 、c 处，各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图11所示．过c 点的导线所受安培力的方向( )图11A ．与ab 边平行，竖直向上B ．与ab 边平行，竖直向下C ．与ab 边垂直，指向左边D ．与ab 边垂直，指向右边B 组 磁场的叠加及导体在安培力作用下运动情况的判定3. 已知地磁场的水平分量为B ，利用这一值可以测定某一弱磁 场的磁感应强度，如图12所示为测定通电线圈中央一点的 磁感应强度的实验．实验方法：①先将未通电线圈平面固定 于南北方向竖直平面内，中央放一枚小磁针，N 极指向北方； ②给线圈通电，此时小磁针N 极指北偏东θ角后静止，由此可以确 定线圈中电流方向(由东向西看)与线圈中央的合磁感应强度分别为( )A ．顺时针；B cos θ B ．顺时针；B sin θC ．逆时针；Bcos θ D ．逆时针；Bsin θ4. 如图13所示，两个完全相同且相互绝缘、正交的金属环，可沿轴 线OO ′自由转动，现通以图示方向电流，沿OO ′看去会发现( )A ．A 环、B 环均不转动B ．A 环将逆时针转动，B 环也逆时针转动，两环相对不动C ．A 环将顺时针转动，B 环也顺时针转动，两环相对不动D ．A 环将顺时针转动，B 环将逆时针转动，两者吸引靠拢图14图1C 组 安培力作用下导体的平衡5．质量为m 的通电细杆置于倾角为θ的导轨上，导轨的宽度为L ，杆与导轨间的动摩擦因数为μ，有电流通过杆，杆恰好静止于导轨上．如下列选项所示(截面图)，杆与导轨间的摩擦力一定不为零的是()6. 如图14所示，光滑导轨与水平面成α角，导轨宽为L .匀强磁场磁感应强度为B .金属杆长也为L ，质量为m ，水平放在导 轨上．当回路总电流为I 1时，金属杆正好能静止．求： (1)B 至少多大？这时B 的方向如何？(2)若保持B 的大小不变而将B 的方向改为竖直向上，应把回路总电流I 2调到多大才能使金属杆保持静止？第1课时 磁场的描述 磁场对电流的作用(限时：60分钟)一、选择题1．关于磁感应强度B ，下列说法中正确的是 ( ) A ．根据磁感应强度定义B＝FIL，磁场中某点的磁感应强度B 与F 成正比，与I 成反比 B ．磁感应强度B 是标量，没有方向C ．磁感应强度B 是矢量，方向与F 的方向相反D ．在确定的磁场中，同一点的磁感应强度B 是确定的，不同点的磁感应强度B 可能不同，磁感线密集的地方磁感应强度B 大些，磁感线稀疏的地方磁感应强度B 小些 2．下列各图中，用带箭头的细实线标出了通电直导线周围磁感线的分布情况，其中正确的是 ( )3. 在磁场中某区域的磁感线，如图1所示，则( ) A ．a 、b 两处的磁感应强度的大小不等，B a ＞B b B ．a 、b 两处的磁感应强度的大小不等，B a ＜B b C ．同一通电导线放在a 处受力一定比放在b 处受力大图2图3 图4图5D ．同一通电导线放在a 处受力一定比放在b 处受力小 4. 两根长直导线a 、b 平行放置，如图2所示为垂直于导线的截面 图，图中O 点为两根导线连线ab 的中点，M 、N 为ab 的中垂线 上的两点且与a 、b 等距，两导线中通有等大、同向的恒定电流， 已知直线电流在某点产生的磁场的磁感应强度B 的大小跟该点 到通电导线的距离r 成反比，则下列说法中正确的是 ( ) A ．M 点和N 点的磁感应强度大小相等，方向相同 B ．M 点和N 点的磁感应强度大小相等，方向相反 C ．在线段MN 上各点的磁感应强度都不可能为零 D ．若在N 点放一小磁针，静止时其北极沿ON 指向O 点 5. (2011·新课标全国卷·18)电磁轨道炮工作原理如图3所示．待发射弹体可在两平行轨道之间自由移动，并与轨道保持良好接 触．电流I 从一条轨道流入，通过导电弹体后从另一条轨道流回．轨道电流可形成在弹体处垂直于轨道面的磁场(可视为匀强磁场)，磁感应强度的大小与I 成正比．通电的弹体在轨道上受到安培力的作用而高速射出．现欲使弹体的出射速度增加至原来的2倍，理论上可采用的办法是 ( ) A ．只将轨道长度L 变为原来的2倍 B ．只将电流I 增加至原来的2倍 C ．只将弹体质量减至原来的一半D ．将弹体质量减至原来的一半，轨道长度L 变为原来的2倍，其他量不变 6．通有电流的导线L 1、L 2处在同一平面(纸面)内，L 1是固定的，L 2可绕垂直纸面的固定转轴O 转动(O 为L 2的中心)，各自的电流方 向如图4所示．下列哪种情况将会发生 ( ) A ．因L 2不受磁场力的作用，故L 2不动B ．因L 2上、下两部分所受的磁场力平衡，故L 2不动C ．L 2绕轴O 按顺时针方向转动D ．L 2绕轴O 按逆时针方向转动7. 某专家设计了一种新型电磁船，它不需螺旋桨推进器，航行 时平稳而无声，时速可达100英里．这种船的船体上安装一 组强大的超导线圈，在两侧船舷装上一对电池，导电的海水在磁场力作用下即会推动船舶前进．如图5所示是超导电磁船的简 化原理图，AB 和CD 是与电池相连的导体，磁场由超导线圈产生．以下说法正确的是( )图6 图7图8A ．船体向左运动B ．船体向右运动C ．无法断定船体向哪个方向运动D ．这种新型电磁船会由于良好的动力性能而提高船速8. 如图6所示，用粗细均匀的电阻丝折成平面梯形框架，ab 、cd 边均与ad 边成60°角，ab ＝bc ＝cd ＝L ，长度为L 的电阻丝电阻为r ，框架与一电动势为E ，内阻为r 的电源相连接，垂直于框架平面有磁感应强度为B 的匀强磁场，则框架受到的安培力的合力大小为 ( )A ．0 B.5BEL 11rC.10BEL 11rD.BEL r9. 均匀直角金属杆aOb 可绕水平光滑轴O 在竖直平面内转动，Oa <Ob .现加一水平方向的匀强磁场B 并通以电流I ，若撤去外力后恰能使直角金属杆Ob 部分保持水平，如图7所示．则 ( )A ．电流I 一定从a 点流入才能使杆保持平衡B ．电流I 从b 点流入也可能使杆保持平衡C ．直角金属杆受到的弹力一定竖直向上D ．直角金属杆受到安培力与重力的合力为零10．物理学家法拉第在研究电磁学时，亲手做过许多实验．如图8所示的实验就是著名的电磁旋转实验，这种现象是：如果载流导线附近只有磁铁的一个极，磁铁就会围绕导线旋转；反之，载流导线也会围绕单独的某一磁极旋转．这一装置实际上就成 为最早的电动机．图中A 是可动磁铁，B 是固定导线，C 是可动导线，D 是固定磁铁．图中黑色部分表示汞(磁铁和导线的下半部分都浸没在汞中)，下部接在电源上．这时自上向下看，A 和C 的转动方向分别是 ( )A ．A 顺时针，C 逆时针B ．A 逆时针，C 顺时针C ．A 逆时针，C 逆时针D ．A 顺时针，C 顺时针二、非选择题11. 在倾角θ＝30°的斜面上，固定一金属框架，宽l ＝0.25 m ，接入电动势E ＝12 V 、内阻不计的电源．在框架上放有一根水平的、质图10 量m ＝0.2 kg 的金属棒ab ，它与框架的动摩擦因数为μ＝36，整 个装置放在磁感应强度B ＝0.8 T 的垂直框面向上的匀强磁场中(如图9所示)．当调节滑动变阻器R 的阻值在什么范围内时，可使金属棒静止在框架上？ (设最大静摩擦力等于滑动摩擦力，框架与棒的电阻不计，g ＝10 m/s 2)12．如图10所示，PQ 和EF 为水平放置的平行金属导轨，间距为L ＝1.0 m ，导体棒ab 跨放在导轨上，棒的质量为m ＝20g ，棒的中点用细绳经轻滑轮与物体c 相连，物体c 的质量M ＝30 g ．在垂直导轨平面方向存在磁感应强度B ＝0.2 T 的匀强磁场，磁场方向竖直向上，重力加速度g 取10 m/s 2.若导轨是粗糙的，且导体棒与导轨间的最 大静摩擦力为导体棒ab 重力的0.5倍，若要保持物体c 静止不动，应该在棒中通入多 大的电流？电流的方向如何？答案基础再现一、基础导引 (1)√ (2)√ (3)× (4)×(5)× (6)√知识梳理 1.磁场力 2.N 极 3.(1)强弱和方向 (2)F IL(3)N 极 (4)特斯拉 特 T 4.(1)垂直 (2)BS (3)1 T·m 2二、知识梳理 1.切线 3.越弱 条形 匀强 最强 非匀强 越弱 4.(1)切线 (2)强弱 较强 弱 (3)闭合 (4)中断 相交思考：相同点：(1)都是假想曲线．(2)疏密表示强弱，切线表示方向．(3)都有不相交、不相切、不中断的特点．不同点：电场线不闭合，磁感线为闭合曲线．三、基础导引 C知识梳理 1.BIL sin θ (1)垂直 (2)平行 2.(1)通电导线 (2)垂直 电流 拇指 (3)吸引 排斥思考：不一定．当B ∥I 时，F 安＝0.课堂探究例1 C [由于I 1>I 2，且离导线越远产生的磁场越弱，在a 点I 1产生的磁场比I 2产生的磁场要强，A 错，同理，C 对．I 1与I 2在b 点产生的磁场方向相同，合成后不可能为零，B 错．d 点两电流产生的磁场B 1、B 2不共线，合磁场不可能为0，D 错．]跟踪训练1 B例2 A [甲解法一 电流元法．首先将圆形线圈分成很多小段，每一段可看作一直线电流元，取其中上、下两小段分析，其截面图和受安培力情况如图甲所示．根据对称性可知，线圈所受安培力的合力水平向左，故线圈向左运动．只有选项A 正确．解法二 等效法．将环形电流等效成小磁针，如乙图乙所示，据异名磁极相吸引知，线圈将向左运动，选A.也可将左侧条形磁铁等效成环形电流，根据结 论“同向电流相吸引，异向电流相排斥”．也可判断出线圈向左运动，选A.]跟踪训练2 C例3 (1)1.5 A (2)0.30 N (3)0.06 N跟踪训练3 D跟踪训练4 D [金属细杆在水平方向受到安培力作用，安培力大小F 安＝BIL ＝0.5×2×0.5 N ＝0.5 N ，金属细杆开始运动时的加速度大小为a ＝F 安m＝10 m/s 2，选项A 错误；对金属细杆从M 点到P 点的运动过程，安培力做功W 安＝F 安·(MN ＋OP )＝1 J ，重力做功W G ＝－mg ·ON＝－0.5 J ，由动能定理得W 安＋W G ＝12mv 2，解得金属细杆运动到P 点时的速度大小为v ＝20 m/s ，选项B 错误；金属细杆运动到P 点时的加速度可分解为水平方向的向心加速度和竖直方向的加速度，水平方向的向心加速度大小为a ′＝v 2r＝20 m/s 2，选项C 错误；在P 点金属细杆受到轨道水平向左的作用力F ，水平向右的安培力F 安，由牛顿第二定律得F －F安＝mv 2r，解得F ＝1.5 N ，每一条轨道对金属细杆的作用力大小为0.75 N ，由牛顿第三定律可知金属细杆运动到P 点时对每一条轨道的作用力大小为0.75 N ，选项D 正确．] 分组训练1．A2．C [根据直线电流的安培定则，a 、b 在c 处所激发的磁场方向分别如图中B a 、B b 所示，应用平行四边形定则可知c 导线所在处的合磁场方向如图所示．根据左手定则可知安培力F 安的方向与a 、b 连线垂直，指向左边．]3．C 4.D 5.CD6．(1)mg sin αI 1L 方向垂直导轨平面向上 (2)I 1cos α答案1．D [磁感应强度是磁场本身的性质，与放入磁场中的电流或受力大小F 无关，A 错误；磁感应强度B 是矢量，其方向与F 总是垂直的，电流方向与F 也总是垂直的，B 、C 错误；在确定的磁场中，同一点的磁感应强度B 是确定的，由磁场本身决定，与其他外在的一切因素无关，用磁感线的疏密程度表示磁场的强弱，D 正确．]2．D [通电直导线周围的磁感线是以导线上各点为圆心的同心圆，并且这些同心圆都在跟导线垂直的平面内，电流方向与磁感线方向间的关系可由安培定则确定，让伸直的大拇指指向导线中电流方向，弯曲四指的方向即为磁感线的环绕方向，所以D 正确．]3．B4．B [由安培定则、通电直导线周围磁场特点及矢量的合成知B M 垂直MN 向下，B N 垂直MN 向上，且B M ＝B N ；而O 点的磁感应强度B O ＝0，B 对，A 、C 错；若在N 点放一小磁针，静止时其北极垂直MN 向上．]5．BD [由题意可知磁感应强度B ＝kI ，安培力F 安＝BId ＝kI 2d ，由动能定理可得：F 安L ＝mv 22，解得v ＝I 2kdL m，由此式可判断B 、D 选项正确．] 6．D [由右手螺旋定则可知导线L 1的上方的磁场的方向为垂直纸面向外，且离导线L 1的距离越远的地方，磁场越弱，导线L 2上的每一小部分受到的安培力方向水平向右，由于O 点的下方磁场较强，则安培力较大，因此L 2绕轴O 按逆时针方向转动，D 项正确．]7．BD [导电的海水的电流方向垂直AB 方向从CD 板流向AB 板，海水所受的安培力方向水平向左，故船体上的超导线圈所受的作用力向右，故推动船体向右运动，B 、D 正确．]8．C [总电阻R ＝3r ·2r 3r ＋2r ＋r ＝115r 总电流I ＝E R ＝5E 11r，梯形框架受到的安培力等效为I 通过ad 边时受到的安培力，故F ＝BI ·ad ＝BI ·2L ＝10BEL 11r，所以C 选项正确．] 9．A [当电流I 从a 点流入时，aO 杆受到的安培力向左，Ob 杆受到的安培力向上，金属杆能平衡．如I 从b 点流入的话，bO 杆受到的安培力向下，则不能让金属杆Ob 部分水平平衡．A 项正确，B 项错误．由aO 杆受水平方向上的安培力，使得杆受的弹力的水平分力与F Oa 安平衡，C 、D 选项均错，正确选项为A.]10．B [B 导线电流向上，其产生的磁场自上向下看为逆时针方向，故磁铁A 将逆时针转动；由左手定则可知C 导线受力为顺时针，故顺时针转动．]11．1.6 Ω≤R ≤4.8 Ω1．6 Ω≤R ≤4.8 Ω.12．1.0 A≤I ≤2.0 A 方向由a 到b。

专题十一磁场备考篇【考情探究】课标解读考情分析备考指导考点内容磁场及安培力1.能列举磁现象在生产、生活中的应用。

关注磁现象相关的现代技术发展2.通过实验认识磁场。

了解磁感应强度,会用磁感线描述磁场。

体会物理模型在探索自然现象规律中的作用3.知道磁通量4.通过实验认识安培力,能判断安培力的方向,会计算安培力的大小,了解安培力在生产、生活中的应用本专题是考试的重要内容1.磁感应强度、安培力、洛伦兹力、带电粒子在磁场中的运动等,试题多以选择题、综合性的计算题形式出现,为高考中综合性较强的题目,综合考查了动力学、能量,场的观念。

2.(2020课标Ⅰ,18题)选择题考查带电粒子在有界磁场中的运动规律;(2020课标Ⅲ,18题)选择题考查带电粒子在圆形磁场中的极值问题;(2020浙江7月选考,9题)磁感应强度的叠加;(2020山东等级考,17题)带电粒子在复合场中的运动本专题包括磁场的基本性质、安培力的应用、洛伦兹力的应用和带电粒子在磁场中的运动、带电粒子在复合场中运动等内容,复习时应:1.侧重磁场、磁感应强度、磁感线、安培力和洛伦兹力等基本概念的理解2.熟练掌握通电导线在磁场中、带电粒子在磁场中受力和运动的分析,注意结合牛顿运动定律、圆周运动知识及功和能的知识进行分析洛伦兹力、带电粒子在磁场中的运动1.通过实验认识洛伦兹力。

能够判断洛伦兹力的方向2.会计算洛伦兹力的大小。

能运用洛伦兹力分析带电粒子在磁场中的圆周运动带电粒子在复合场中的运动1.了解带电粒子在匀强磁场中的偏转及应用2.能分析带电粒子在复合场中的运动情况,解释相关的物理现象【真题探秘】命题立意考查了带电粒子在圆环形边界磁场中运动的特点,要求学生能够确定带电粒子的运动情况,从而画出运动的极限情况。

通过已知条件,画图,求解,涉及几何画图分析,磁场和圆周运动的知识,体现了分析和解决问题的能力,是学科核心素养中科学推理的具体体现。

解题指导粒子沿半径飞入磁场,必然沿半径飞出磁场,从而确定磁场圆和轨迹圆之间的关系,再根据边界条件的限制,画出粒子运动的轨迹,根据带电粒子在磁场中运动的半径公式,确定半径最大的轨迹圆对应B最小。

高三物理磁场方面的知识点磁场是物理学中一个重要的概念，它在我们生活中发挥着重要作用。

在高三物理学习中，我们需要掌握磁场的相关知识点，这将为我们未来的学习和应用提供基础。

下面将介绍高三物理磁场方面的一些重要知识点。

一、磁场的基本概念磁场是存在于空间中的一种物理场，物体在磁场中会受到磁力的作用。

磁场可以通过磁针、磁铁等物体的转动来观察和测量。

磁场的存在是由于电流或磁体的特殊性质引起的。

二、磁感应强度磁感应强度是磁场的一个基本物理量，用字母B表示，单位是特斯拉(T)。

磁感应强度表示单位面积上磁力的大小。

在均匀磁场中，磁感应强度的大小与磁场产生的磁力的大小成正比。

三、磁场线磁场线是表示磁场分布的曲线，可以用来描述磁场的方向和强度。

在磁场线上，箭头的方向表示磁场的方向，箭头的长度表示磁场的强度。

磁场线总是从北极指向南极，形成一个封闭的环路。

四、磁感线和磁场强度磁感线是通过将磁标极放在磁场中得到的曲线。

磁感线和磁场强度之间存在着一定的关系，磁感线的密度越大，磁场强度越大。

磁感线的密度可以通过磁感应强度来表示。

五、洛伦兹力洛伦兹力是描述带电粒子在磁场中受力情况的物理量，也是高三物理学习中的重要概念。

当带电粒子在磁场中运动时，会受到洛伦兹力的作用。

洛伦兹力的大小与带电粒子的电荷量、速度以及磁感应强度之间有关。

六、法拉第电磁感应定律法拉第电磁感应定律是描述电磁感应现象的物理定律。

它表明，当导体中的磁通量变化时，会在导体中产生感应电动势，从而引起感应电流的产生。

法拉第电磁感应定律是理解电磁感应现象的基础。

七、安培环路定理安培环路定理是描述磁场中闭合回路上磁场强度的分布的物理定律。

根据安培环路定理，沿着闭合回路的路径，磁场强度沿着顺时针方向为正，沿着逆时针方向为负。

通过应用安培环路定理，可以计算出磁场中的磁感应强度。

八、电磁感应和发电机原理电磁感应现象是利用磁场引起感应电流的现象，而发电机则是利用电磁感应现象来生成电能的装置。
