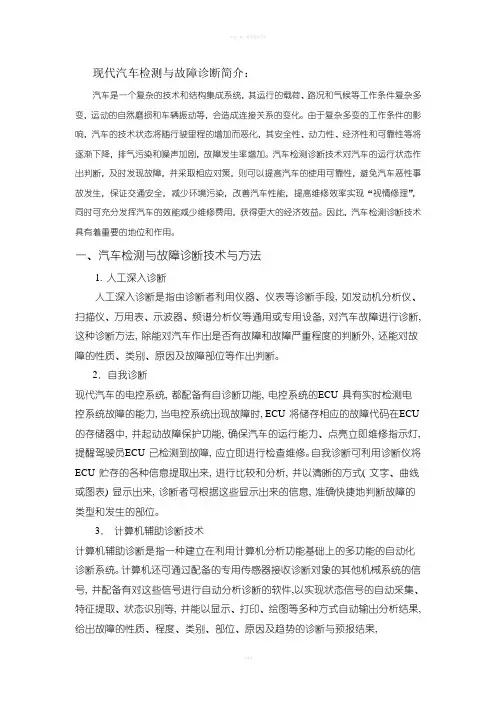

可修改 现代汽车检测与故障诊断简介：

汽车是一个复杂的技术和结构集成系统，其运行的载荷、路况和气候等工作条件复杂多变，运动的自然磨损和车辆振动等，会造成连接关系的变化。由于复杂多变的工作条件的影响，汽车的技术状态将随行驶里程的增加而恶化，其安全性、动力性、经济性和可靠性等将逐渐下降，排气污染和噪声加剧，故障发生率增加。汽车检测诊断技术对汽车的运行状态作出判断，及时发现故障，并采取相应对策，则可以提高汽车的使用可靠性，避免汽车恶性事故发生，保证交通安全，减少环境污染，改善汽车性能，提高维修效率实现“视情修理”，同时可充分发挥汽车的效能减少维修费用，获得更大的经济效益。因此，汽车检测诊断技术具有着重要的地位和作用。

一、汽车检测与故障诊断技术与方法

1. 人工深入诊断

人工深入诊断是指由诊断者利用仪器、仪表等诊断手段, 如发动机分析仪、扫描仪、万用表、示波器、频谱分析仪等通用或专用设备, 对汽车故障进行诊断,

这种诊断方法, 除能对汽车作出是否有故障和故障严重程度的判断外, 还能对故障的性质、类别、原因及故障部位等作出判断。

2．自我诊断

现代汽车的电控系统, 都配备有自诊断功能, 电控系统的ECU 具有实时检测电控系统故障的能力, 当电控系统出现故障时, ECU 将储存相应的故障代码在ECU

的存储器中, 并起动故障保护功能, 确保汽车的运行能力、点亮立即维修指示灯,

提醒驾驶员ECU 已检测到故障, 应立即进行检查维修。自我诊断可利用诊断仪将ECU 贮存的各种信息提取出来, 进行比较和分析, 并以清晰的方式( 文字、曲线或图表) 显示出来, 诊断者可根据这些显示出来的信息, 准确快捷地判断故障的类型和发生的部位。

3． 计算机辅助诊断技术

计算机辅助诊断是指一种建立在利用计算机分析功能基础上的多功能的自动化诊断系统。计算机还可通过配备的专用传感器接收诊断对象的其他机械系统的信号, 并配备有对这些信号进行自动分析诊断的软件,以实现状态信号的自动采集、特征提取、状态识别等, 并能以显示、打印、绘图等多种方式自动输出分析结果,

电动车转向系统出现故障时该如何诊断和修理

在如今的交通出行中，电动车凭借其环保、便捷等优势，成为了众多人的选择。然而，就像任何机械设备一样，电动车在使用过程中也可能会出现各种故障，转向系统故障就是其中之一。转向系统的正常运行对于行车安全至关重要，如果出现问题，需要及时进行诊断和修理。接下来，咱们就详细说一说电动车转向系统出现故障时该怎么诊断和修理。

首先，我们要了解电动车转向系统的基本组成部分。一般来说，电动车的转向系统包括转向把、转向柱、转向拉杆、转向节等。当转向系统出现故障时，可能会表现出转向沉重、转向不灵活、转向跑偏、转向抖动等症状。

那么，当我们发现转向出现问题时，该如何进行诊断呢？

第一步，我们可以先进行外观检查。看看转向把是否有变形、损伤，转向柱是否有松动、弯曲，转向拉杆是否有弯曲、变形或者连接处是否有松动。如果发现有明显的外观损坏，那么很可能就是故障的源头。

第二步，检查轮胎。轮胎气压不足或者轮胎磨损不均匀，都可能导致转向出现问题。所以要确保轮胎气压正常，并且磨损程度在合理范围内。 第三步，检查转向机构的连接部位。用手摇动各个连接部位，感受是否有松动或者异常的间隙。如果有，就需要紧固或者更换相关的连接件。

第四步，如果外观检查没有发现明显问题，那就需要进一步检查转向系统的内部。这时候可能需要一些专业的工具，比如扭矩扳手、量具等。检查转向柱的扭矩是否正常，转向拉杆的长度和角度是否符合标准。

诊断出故障所在之后，接下来就是修理了。

如果是转向把变形，那就需要更换新的转向把。在更换时，要注意选择与车型匹配的正品部件，并且按照正确的安装方法进行安装。

若是转向柱松动，就需要紧固相关的螺栓。如果转向柱已经弯曲或者损坏，那就得更换新的转向柱。

对于转向拉杆的问题，如果是拉杆弯曲，需要对其进行校正或者更换。如果是拉杆连接处松动，就需要重新紧固，并确保紧固力度合适。

轮胎气压不足的话，及时充气到规定的气压值。如果轮胎磨损不均匀，严重的情况下可能需要更换轮胎。

汽车转向系统的故障诊断与维护

摘要：汽车转向系统是汽车行驶中的一个重要环节，它的性能对汽车行驶的舒适性、安全性有很大的影响。随着时间的推移，对转向系统的关注程度日益提高，为了满足用户的需要，对转向系统进行了改进，但当前对转向系统的研究和测试都是基于传统的机械转向系统。

关键字：转向系统；故障；维护；

一、引言

随着改革开放的深入，中国的汽车产业得到了长足的进步，尤其是近年来，轿车已成了每个家庭不可或缺的交通工具，随着车辆的广泛使用和人们对于驾驶乐趣的关注，对车辆的转向系统提出了更高的要求。汽车转向系统由最初的安全性最差、操作复杂的机械式，发展为现在应用最多的电动液压助力转向系统，以及今后可能应用的线控助力转向系统，并与互联网技术、自动化技术密切结合。车辆转向系统性能的优劣，不但与行车舒适性密切相关，而且与行车安全密切相关。

二、汽车转向系统研究意义

从第一辆汽车出现到现在，已经过去了将近一个世纪。然而，相对于其他国家来说，汽车工业的发展还处于起步阶段。伴随着我国经济的高速发展，汽车工业在全国工业中的地位越来越重要。尤其是在中高档轿车上，是人们日常生活的主要交通工具，对于安全，舒适，可靠等方面的需求也在不断提高。汽车转向系统自诞生以来已经有近百年的时间，在这百年间，国内外众多学者对其进行了大量的研究。杨妙梁及其他学者则认为，电动转向装置的开发目标，在于可以提供不同的动力，以提高车辆的操纵性。陈奎元他们将转速传感式操纵器分为五种类型，分别是：流量控制器、旁路控制器、阀感可变控制器、油压反馈器、电磁助力器。国外研究者也提出了一种使用中间闭式转向控制阀和储能装置的 EHPS系统，并对中间闭式转向控制阀进行了深入研究，车辆转向系统性能的优劣，不但直接影响行车舒适性，对车辆行驶安全也有很大的影响。因此，本文将重点阐述该系统的一些典型故障，以及对车辆转向系统的日常维护与维护。

三、汽车转向系统典型故障

车辆转向系统性能的优劣能直接影响到汽车运行的平顺性，并与司机、乘客的生命财产安全密切相关。所以，本文将对几种汽车转向系统的典型故障、故障原因、日常维护与保养展开介绍，让每个拥有汽车的人都可以掌握一些简单的故障诊断、日常维护的技能，为后续的汽车转向系统研究人员和维修人员提供一定的理论支撑。

１

动力转向系统故障诊断与排除

摘要：汽车动力转向系统出现故障会影响到汽车的动力性、操纵稳定性和行驶安全性。如今，一般轿车都有动力转向系统，研究动力转向系统显得尤为重要，通过对动力转向系统的常见故障的分析，提出了有效的故障诊断和排除的方法，同时提出了定期检查的一系列针对性保养维护措施。

关键词：汽车；动力转向；故障诊断；排除

1.概述

动力转向系统主要由动力转向装置、转向操纵机构和转向传动机构三部分组成。动力转向装置是在机械转向装置的基础上加设一套转向加力装置而形成的，主要包括动力转向器、动力转向油泵、储油罐等。它的转向油泵为双作用叶片泵，转向器结构型式为齿轮齿条式。

2. 动力转向系统的常见故障及排除

动力转向系统的故障包括一般故障、转向噪声和油液渗漏等。

在进行故障排除时，由于油箱缺油、油液高度不足及系统内存在空气等都是影响动力转向系统正常工作的原因，所以在出现动力转向系统故障时，应先确认是否存在以上问题，然后再进行其它部分故障的排除。

2.1 一般故障

动力转向系统的一般故障包括转向沉重、转向冲击、转向不灵和转向回跳等。

2.1．1转向沉重

A.故障现象: 行车转向时，转动转向盘感到沉重,检查转向盘的转向动力时，其值大于30N。

B.可能存在的故障原因:

a.油箱缺油或油液高度不足，系统中混入大量空气； ２ b. 轮胎充气不足，四轮定位不准确；

c. 动力转向油泵的压力异常；

d. 动力转向器与转向油泵之间的进油管堵塞；

e. 齿条导向螺塞调整不当。

C.故障排除：

a. 检查动力转向油泵的压力。在压力控制阀和截流阀全开的情况下测量怠速时静态油压。 其值应等于或略小于1500Kpa，否则应检查动力转向器与动力转向油泵之间的进油和回油管路及软管是否堵塞、老化或变形。若油管正常，则说明转向阀有故障；
