电化学实验报告
电化学实验报告
一、目的:
进一步掌握电化学原理和方法,了解电化学电池的构成和性能。
二、实验仪器和药品:
1. 电化学测量仪
2. 质量常数为50g/mol的铜粉
3. 一次性电池(锌银电池、铜银电池等)
三、实验步骤:
1. 实验一:测定铜片在硫酸溶液中的溶解速率
将铜片放入硫酸溶液中,测定铜片溶解的时间和电流变化。
记录实验数据,并绘制出溶解时间与电流的关系曲线。
2. 实验二:测量锌银电池的电动势
将一次性电池连接到电化学测量仪上,测量出锌银电池的电动势,并计算出它的标准电动势。
四、实验结果和讨论:
1. 实验一的结果表明,铜片在硫酸溶液中的溶解速率随着电流的增加而增加。
这表明电流是控制溶解速率的主要因素。
2. 实验二的结果显示,锌银电池的电动势为1.55V,并且计算
得到的标准电动势与文献值接近。
这表明实验测得的电动势是准确可靠的。
五、实验结论:
1. 铜片在硫酸溶液中的溶解速率与电流呈正相关关系。
2. 锌银电池的电动势为1.55V,并且与文献值接近。
六、实验心得:
通过这次实验,我进一步理解了电化学原理和方法,学会了测量电池的电动势,并且了解了电流对电池的性能的影响。
实验结果与理论相符,实验过程也相对简单,让我更加熟练掌握了实验操作技巧。
电化学分析实验报告实验目的:本实验旨在掌握电化学分析的基本原理和实验操作技巧,通过电位差测量和电流测量等方法对待测溶液的化学成分进行分析和测定。
实验仪器与试剂:1. 电化学分析仪器:包括电位差测量仪、电流测量仪等。
2. 实验电极:选择适当的电极作为工作电极和参比电极。
3. 待测溶液:包括含有待测成分的溶液。
实验步骤:1. 准备工作:检查实验仪器是否正常,准备好适当的电极,并校准仪器。
2. 样品处理:根据实验要求,将待测溶液处理成适合电化学分析的样品。
3. 构建电化学池:将工作电极和参比电极放置在待测溶液中,并确保两电极与仪器连接良好。
4. 电位差测量:通过调节电位差测量仪,记录下待测溶液在不同电位下的电位差数值。
5. 电流测量:通过调节电流测量仪,记录下待测溶液在不同电压下的电流数值。
6. 数据整理与分析:将测得的数据整理成表格或图像,并根据实验要求进行分析和计算。
实验结果与讨论:根据实验所得的电位差和电流数据,可以计算出待测溶液中的化学成分浓度或其他相关参数。
通过与标准曲线对比分析,可以判断待测溶液中是否含有目标物质,并进一步确定其浓度。
实验注意事项:1. 实验仪器的正确使用和操作,避免误操作导致数据错误。
2. 样品处理过程中要注意操作规范,防止污染或损失样品。
3. 每次测量前要校准仪器,确保准确性和可靠性。
4. 操作过程中要避免触碰电极和溶液,以防止污染或腐蚀。
5. 实验数据的整理和分析要仔细准确,充分利用统计方法和图像处理工具。
结论:通过本次电化学分析实验,我们成功地掌握了电位差测量和电流测量等方法,对待测溶液的化学成分进行了准确的分析和测定。
电化学分析在现代化学分析中具有重要的应用价值,可以广泛用于环境监测、生物分析、工业过程控制等领域。
通过这次实验,我们不仅提高了实验操作技能,还深化了对电化学分析原理的理解和应用。
相信这些知识和技能将对我们今后的学习和科研工作产生积极的影响。
同时,也注意到实验中可能存在的问题和改进的空间,在今后的实验中将更加注重细节和精确性,以获得更可靠的实验结果。

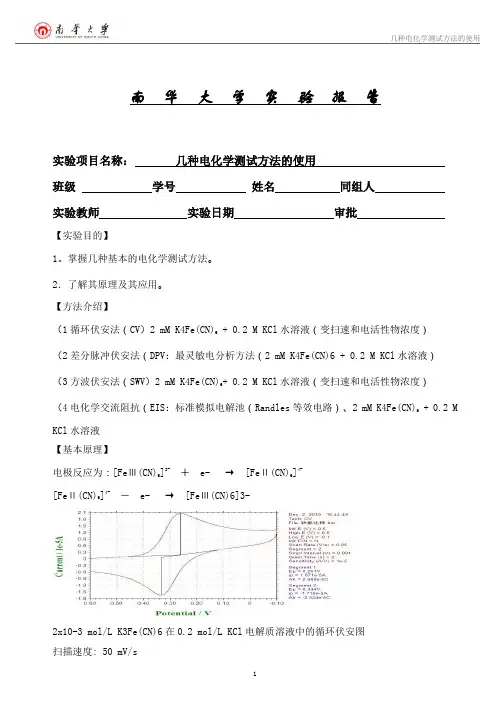

南华大学实验报告实验项目名称:几种电化学测试方法的使用班级学号姓名同组人实验教师实验日期审批【实验目的】1。
掌握几种基本的电化学测试方法。
2.了解其原理及其应用。
【方法介绍】(1循环伏安法(CV)2 mM K4Fe(CN)6+ 0.2 M KCl水溶液(变扫速和电活性物浓度)(2差分脉冲伏安法(DPV:最灵敏电分析方法(2 mM K4Fe(CN)6 + 0.2 M KCl水溶液)(3方波伏安法(SWV)2 mM K4Fe(CN)6+ 0.2 M KCl水溶液(变扫速和电活性物浓度)(4电化学交流阻抗(EIS:标准模拟电解池(Randles等效电路)、2 mM K4Fe(CN)6+ 0.2 M KCl水溶液【基本原理】电极反应为:[FeⅢ(CN)6]3-+ e- → [FeⅡ(CN)6]4-[FeⅡ(CN)6]4-- e- → [FeⅢ(CN)6]3-2x10-3 mol/L K3Fe(CN)6在0.2 mol/L KCl电解质溶液中的循环伏安图扫描速度: 50 mV/s循环伏安图中可以得到的几个重要参数是:阳极峰电流(ipa),阴极峰电流(ipc),阳极峰电位(Epa)和阴极峰电位(Epc)。
测量确定ip的方法是:沿基线作切线外推至峰下,从峰顶作垂线至切线,其间高度即为ip。
Ep可直接从横轴与峰顶对应处二读取。
对可逆氧化还原电对的式量电位E?与Epa和Epc的关系可表示为:E? = (Epa - Epc) / 2 (1)而两峰间的电位差为:Ep = Epa – Epc ≈ 0.056 / 2 (2)对于铁氰化钾电对,其反应为单电子过程,可从实验中测出?Ep并与理论值比较。
对可逆体系的正向峰电流,由Randles-Savcik方程可表示为:ip = 2.69 x 105 n3/2AD1/2v1/2 c (3)其中:ip为峰电流(A),n为电子转移数,A为电极面积(cm2),D为扩散系数(cm2/s), v 为扫描速度(V/s),c为浓度(mol/L)。
电化学实验报告引言:电化学实验是一种研究电与化学反应之间相互关系的实验方法。
通过测量电流和电势等参数,可以获取有关物质在电场中的性质和反应机理的信息。
在本实验中,我们将探索电化学反应的基本原理,以及它们对现实生活的应用。
实验一:电解质溶液的电导率测定电解质溶液的电导率是指单位体积内的电荷流动能力。
在本实验中,我们将通过测量溶液的电阻,推断其电导率,并探究电解质浓度对电导率的影响。
实验装置包括电源、电阻箱、电导率计和电极等。
首先,我们调整电源的电压和电流大小,确保实验安全。
然后,将电解质溶液与电极连接,通过电阻箱调节电流强度。
根据欧姆定律,通过测量电流和电阻,我们可以计算电解质溶液的电阻值。
在实验过程中,我们逐渐改变电解质溶液的浓度,记录对应的电阻值。
通过绘制电阻和浓度之间的关系曲线,我们可以推断电解质的电导率与浓度之间的关系。
实验结果表明,电解质的电导率随着浓度的增加而增加,说明溶液中的离子浓度是影响电导率的关键因素。
实验二:电池的电动势测定电池的电动势是指单位正电荷在电池中沿电流方向做功产生的电势差。
在本实验中,我们将通过测量电池的电压,推断其电动势,并探究电池的构成对电动势的影响。
实验装置包括电源、电压计和电极等。
首先,我们使用电压计测量电池的电压,得到电动势值。
然后,逐渐改变电池的构成,例如改变电极的材料、浓度等因素,再次测量电压。
通过对比实验结果,我们可以推断电池构成与电动势之间的关系。
实验结果表明,电动势受电极材料、电解液浓度等因素的影响。
以常见的锌-铜电池为例,当电解液中的锌离子浓度增加时,电池的电动势也随之增加。
这是因为锌离子被氧化成锌离子释放出电子,而电子经过电解液和外电路到达铜电极,发生还原反应,从而产生电动势。
实验三:电沉积的应用电化学实验不仅可以用于理论研究,还可以应用于现实生活中。
电沉积是指通过电化学反应生成金属薄膜或涂层的过程,常被用于防腐、装饰和电子工业等领域。
在本实验中,我们将通过电沉积实验,了解金属薄膜的形成机制,并考察电流密度对电沉积质量的影响。

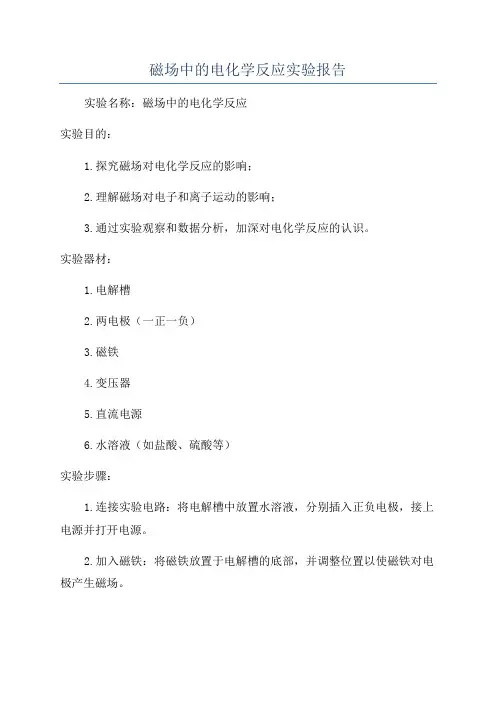

磁场中的电化学反应实验报告实验名称:磁场中的电化学反应实验目的:1.探究磁场对电化学反应的影响;2.理解磁场对电子和离子运动的影响;3.通过实验观察和数据分析,加深对电化学反应的认识。
实验器材:1.电解槽2.两电极(一正一负)3.磁铁4.变压器5.直流电源6.水溶液(如盐酸、硫酸等)实验步骤:1.连接实验电路:将电解槽中放置水溶液,分别插入正负电极,接上电源并打开电源。
2.加入磁铁:将磁铁放置于电解槽的底部,并调整位置以使磁铁对电极产生磁场。
3.观察和记录:在实验过程中,观察电解槽中反应的现象,并记录下来。
4.数据分析:根据观察记录的数据,分析磁场对电化学反应的影响。
实验结果和数据分析:在磁场中进行电化学反应实验时,观察到以下现象:1.电解速率增加:在磁场中,正负电极上的电子和离子运动受到磁场的影响,加速了反应速率。
2.沉积形态改变:在磁场中,电解槽内的沉积物形成了特殊的形态,如平行于磁场线的条纹状沉积物。
3.电流改变:在磁场中,由于电子和离子的运动受到磁场力的作用,电流的方向和大小也会发生变化。
根据以上观察结果,可以得出以下结论:1.磁场对电化学反应有明显影响,能够加速电解速率。
2.磁场对沉积形态有一定影响,可能与电子和离子的运动路径改变有关。
3.磁场对电流方向和大小有影响,可能是由于电子和离子受到磁场力的作用改变了运动轨迹导致的。
结论:本实验通过观察和数据分析,验证了磁场对电化学反应的影响。
实验结果表明,磁场能够加速电解速率,并改变沉积形态和电流方向。
这些现象的发生可能与电子和离子在磁场中运动路径的改变有关。
进一步的研究可以探究磁场对不同电解质的影响以及更深层次的机制解释。
1. Pankhurst, Q.A., Connolly, J., Jones, S.K. & Dobson, J. Applications of magnetic nanoparticles in biomedicine. JR. Phys. D: Appl. Phys. 36, R167-R181 (2003).2. Pan, C., et al. Electrodeposition of magnetic Fe-indefinite chains on Au(111). Surface Science 272, 128-134 (1992).。
实验报告利用电化学方法研究电池性能实验报告:利用电化学方法研究电池性能摘要:本实验通过运用电化学方法,研究了电池性能。
我们使用了恒流充放电法,分别测试了不同条件下镍氢电池的放电容量和充电效率。
实验结果显示,充放电速率对电池性能有明显影响,并提供了进一步优化电池设计的参考依据。
引言:电化学是一门研究电荷转移和化学反应之间关系的学科。
本实验将运用电化学方法,通过对电池性能的实验研究,旨在探究不同条件对电池充放电效率和容量的影响。
材料与方法:1. 实验使用的设备和试剂:镍氢电池、恒流恒压充电装置、电池测试仪、电子天平、电阻箱等。
2. 实验步骤:a) 准备工作:根据实验要求组装电池,并将其放置在电池测试仪上。
b) 充电实验:设置不同恒流充电率,如0.2C、0.5C、1C等,记录充电时间和充电电流。
c) 放电实验:将充电完毕的电池接入电池测试仪,设置不同恒流放电率,记录放电时间和放电电流。
d) 数据处理:根据实验数据计算电流密度、放电容量和充电效率。
结果与讨论:1. 充电实验结果:a) 充电时间和电流之间的关系:随着充电电流的增加,充电时间明显缩短。
b) 充电效率的影响:不同充电电流条件下,充电效率呈现出一定的差异。
2. 放电实验结果:a) 放电时间和电流之间的关系:放电时间随着放电电流的增加而减少。
b) 放电容量与放电电流之间的关系:放电容量随着放电电流的增加而减少,且减少速率逐渐加快。
结论:通过电化学方法对电池性能进行研究,我们发现充放电速率对电池性能有重要影响。
充电速率越高,充电时间越短,但充电效率也较低。
放电速率越高,放电时间越短,但放电容量也相应减少。
这些实验结果为进一步优化电池设计提供了参考依据。
未来可以通过改变电极材料、调整电解液配方等手段,进一步提高电池的性能。
致谢:感谢实验室的支持和帮助,以及所有参与本实验的同学们的协作。
电化学测试技术实验报告实验地点:8号楼8313姓名:徐荣学号:SX1806015指导教师:佟浩实验一铁氰化钾的循环伏安测试一、实验目的1. 学习固体电极表面的处理方法;2. 掌握循环伏安仪的使用技术;3. 了解扫描速率和浓度对循环伏安图的影响。
二、实验原理铁氰化钾离子[Fe(CN)6]3-亚铁氰化钾离子[Fe(CN)6]4-氧化还原电对的标准电极电位为:[Fe(CN)6]3- + e-= [Fe(CN)6]4-φθ= 0.36V电极电位与电极表面活度的Nernst方程式为:φ=φθ’+ RT/F ln(COx/CRed)在一定扫描速率下,从起始电位(-0.2 V)正向扫描到转折电位(+0.8 V)期间,溶液中[Fe(CN)6]4-被氧化生成[Fe(CN)6]3-,产生氧化电流;当负向扫描从转折电位(+0.6 V)变到原起始电位(-0.2 V)期间,在指示电极表面生成的[Fe(CN)6]3-被还原生成[Fe(CN)6]4-,产生还原电流。
为了使液相传质过程只受扩散控制,应在加入电解质和溶液处于静止下进行电解。
在0.1M NaCl溶液中[Fe(CN)6]4-的电子转移速率大,为可逆体系(1M NaCl溶液中,25℃时,标准反应速率常数为5.2×10-2 cm2s-1)。
三、仪器和试剂电化学分析系统;铂盘电极;铂柱电极,饱和甘汞电极;电解池;容量瓶。
0.50 mol·L-1 K3[Fe(CN)6];0.50 mol·L-1 K4[Fe(CN)6] ;1 mol·L-1 NaCl四、实验步骤1. 指示电极的预处理铂电极用Al2O3粉末(粒径0.05 µm)将电极表面抛光,然后用蒸馏水清洗。
2. 支持电解质的循环伏安图在电解池中放入0.1 mol·L-1 NaCl溶液,插入电极,以新处理的铂电极为指示电极,铂丝电极为辅助电极,饱和甘汞电极为参比电极,进行循环伏安仪设定;起始电位为-0.2 V;终止电位为+0.6 V。
电化学实验报告电化学是研究电能和化学反应之间关系的分支学科,对于化学实验的探究有着非常重要的作用。
本次电化学实验的目的是了解两种电化学反应——电解和电池。
本篇实验报告将对实验原理、实验步骤、实验结果进行详细叙述和分析。
实验原理电解是一种将电能转化为化学能的过程,即通过通电将物质分解成更简单的物质的化学反应。
而电池则是指将化学能转换成电能的过程。
本次实验要使用的化学反应是氢氧化钠电解和铜锌电池反应。
实验步骤氢氧化钠电解实验:1.准备好氢氧化钠溶液,将电解槽中的铂电极和铜电极分别插入溶液。
此时铂电极为阳极,铜电极为阴极。
2.将电解槽连接到直流电源上,调整电压。
3.随着电流的通过,氢气在铂电极的位置发生产生,氧气在铜电极的位置发生产生。
这是因为电流通过时,阳极发生氧化反应,阴极发生还原反应。
在氢氧化钠溶液中,钠离子被氧化成氧离子并在阳极处释放氧气,水被还原成氢气。
而在阴极处,氢离子被还原成氢气。
铜锌电池实验:1.准备好铜、锌片和硫酸溶液。
将铜片放在硫酸溶液中,然后将锌片插进铜片旁边,注意两者不要接触。
2.铜片被氧化,形成Cu2+,离子先到达酸溶液中,然后电子通过铜片到达锌片,然后通过锌片到达酸溶液中,那么锌就被还原为Zn2+离子,形成的是锌离子而不是锌金属。
3.在这个过程中,铜片为阳极,锌片为阴极,电子流从极为负的铜电极流向极为正的锌电极。
实验结果在氢氧化钠电解实验中,我们发现在通入电流的时候氢气从钯金属的阳极"飞上天",氧气从铜金属的阴极上升到水面上。
结果是氢气在氧化时释放出电子,氧气在还原时吸收电子。
在铜锌电池实验中,我们观察到在铜片和锌片之间流动的电流会导致铜片氧化和锌片还原。
结论本次实验中,我们通过氢氧化钠电解和铜锌电池反应,了解了电化学反应的产生与原理。
同时,也深入了解了化学反应与电能转换之间的关系,并通过实验了解了反应中产生的电子流,以及阳极和阴极的方位等相关知识。
这些知识在今后的化学实验与电化学领域探索中将会非常有用。
实验名称:电解水的实验研究实验目的:1. 了解电解水的基本原理和过程。
2. 掌握电解水实验的操作方法。
3. 通过实验观察和数据分析,验证水的电解过程。
实验原理:水在电解过程中,在直流电的作用下分解成氢气和氧气。
电解水的化学方程式为:2H₂O → 2H₂↑ + O₂↑。
其中,氢气在阴极产生,氧气在阳极产生。
实验仪器与试剂:1. 仪器:直流电源、电解槽、电极(阴极和阳极)、烧杯、试管、量筒、集气瓶、橡胶塞、玻璃管等。
2. 试剂:蒸馏水、稀硫酸(或氢氧化钠溶液)。
实验步骤:1. 准备实验器材,检查仪器是否完好。
2. 将蒸馏水倒入烧杯中,加入少量稀硫酸(或氢氧化钠溶液)以增强水的导电性。
3. 将电极插入烧杯中,确保电极间距适中。
4. 连接直流电源,调节电压至2-3V。
5. 观察电解过程,记录氢气和氧气的产生量。
6. 实验结束后,关闭电源,取出电极,观察电极表面的变化。
实验结果与分析:1. 在电解过程中,阴极附近产生气泡,逐渐增多,说明氢气在阴极产生。
阳极附近也产生气泡,但数量较少,说明氧气在阳极产生。
2. 随着电解时间的增加,氢气和氧气的产生量逐渐增多,符合电解水的化学方程式。
3. 电极表面出现气泡,可能是氢气和氧气在电极表面溶解后释放出来。
讨论:1. 电解水实验中,稀硫酸(或氢氧化钠溶液)的作用是增强水的导电性,提高电解效率。
2. 电解水实验中,氢气和氧气的产生量与电解时间、电压等因素有关。
电压越高,电解速度越快,氢气和氧气的产生量越多。
3. 电解水实验中,电极材料的选用对实验结果有一定影响。
通常选用惰性电极,如铂电极、石墨电极等,以防止电极参与反应。
结论:通过本次实验,我们了解了电解水的基本原理和过程,掌握了电解水实验的操作方法。
实验结果表明,水在直流电的作用下可以分解成氢气和氧气,符合电解水的化学方程式。
在实验过程中,我们观察到氢气和氧气的产生量与电解时间、电压等因素有关,并探讨了稀硫酸(或氢氧化钠溶液)和电极材料对实验结果的影响。

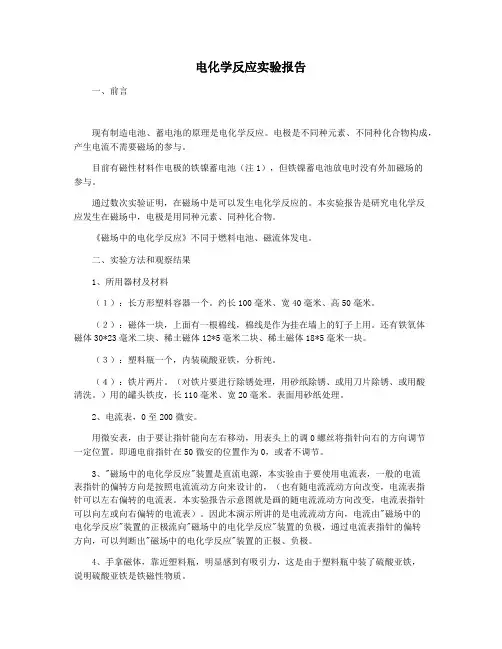

电化学反应实验报告一、前言现有制造电池、蓄电池的原理是电化学反应。
电极是不同种元素、不同种化合物构成,产生电流不需要磁场的参与。
目前有磁性材料作电极的铁镍蓄电池(注1),但铁镍蓄电池放电时没有外加磁场的参与。
通过数次实验证明,在磁场中是可以发生电化学反应的。
本实验报告是研究电化学反应发生在磁场中,电极是用同种元素、同种化合物。
《磁场中的电化学反应》不同于燃料电池、磁流体发电。
二、实验方法和观察结果1、所用器材及材料(1):长方形塑料容器一个。
约长100毫米、宽40毫米、高50毫米。
(2):磁体一块,上面有一根棉线,棉线是作为挂在墙上的钉子上用。
还有铁氧体磁体30*23毫米二块、稀土磁体12*5毫米二块、稀土磁体18*5毫米一块。
(3):塑料瓶一个,内装硫酸亚铁,分析纯。
(4):铁片两片。
(对铁片要进行除锈处理,用砂纸除锈、或用刀片除锈、或用酸清洗。
)用的罐头铁皮,长110毫米、宽20毫米。
表面用砂纸处理。
2、电流表,0至200微安。
用微安表,由于要让指针能向左右移动,用表头上的调0螺丝将指针向右的方向调节一定位置。
即通电前指针在50微安的位置作为0,或者不调节。
3、"磁场中的电化学反应"装置是直流电源,本实验由于要使用电流表,一般的电流表指针的偏转方向是按照电流流动方向来设计的,(也有随电流流动方向改变,电流表指针可以左右偏转的电流表。
本实验报告示意图就是画的随电流流动方向改变,电流表指针可以向左或向右偏转的电流表)。
因此本演示所讲的是电流流动方向,电流由"磁场中的电化学反应"装置的正极流向"磁场中的电化学反应"装置的负极,通过电流表指针的偏转方向,可以判断出"磁场中的电化学反应"装置的正极、负极。
4、手拿磁体,靠近塑料瓶,明显感到有吸引力,这是由于塑料瓶中装了硫酸亚铁,说明硫酸亚铁是铁磁性物质。
5、将塑料瓶中的硫酸亚铁倒一些在纸上,压碎硫酸亚铁晶体,用磁体靠近硫酸亚铁,这时有一部分硫酸亚铁被吸引在磁体上,进一步说明硫酸亚铁是铁磁性物质。
电化学分析实验报告电化学分析实验报告院系:化学化工学院专业班级:学号:姓名:同组者:实验日期:指导老师:实验一:铁氰化钾在玻碳电极上的氧化还原一、实验目的1.掌握循环伏安扫描法。
2.学习测量峰电流和峰电位的方法。
二、实验原理循环伏安法也是在电极上快速施加线性扫描电压,起始电压从E i开始,沿某一方向变化,当达到某设定的终止电压E m后,再反向回扫至某设定的起始电压,形成一个三角波,电压扫描速率可以从每秒数毫伏到1V。
当溶液中存在氧化态物质Ox时,它在电极上可逆地还原生成还原态物质,即 Ox + ne → Red;反向回扫时,在电极表面生成的还原态Red则可逆地氧化成Ox,即 Red → Ox + ne.由此可得循环伏安法极化曲线。
在一定的溶液组成和实验条件下,峰电流与被测物质的浓度成正比。
从循环伏安法图中可以确定氧化峰峰电流I pa、还原峰峰电流I pc、氧化峰峰电位φpa和还原峰峰电位φpc。
对于可逆体系,氧化峰峰电流与还原峰峰电流比为:I pa/I pc =125℃时,氧化峰峰电位与还原峰峰电位差为:△φ=φpa- φpc≈56/z (mV) 条件电位为:φ=(φpa+ φpc)/2由这些数值可判断一个电极过程的可逆性。
三、仪器与试剂仪器::电化学分析仪VA2020, 玻碳电极、甘汞电极、铂电极。
试剂:铁氰化钾标准溶液,0.5mol/l氯化钾溶液,蒸馏水。
四、实验步骤1、溶液的配制移取铁氰化钾标准溶液(10-3mol/L)5ml于50mL的塑料杯中,加入0.5mol/l氯化钾溶液,使溶液达到30mL 。
2、调试(1)打开仪器、电脑,准备好玻璃电极、甘汞电极和铂电极并清洗干净。
(2)双击桌面上的VaLab图标。
3、选择实验方法:循环伏安法设置参数:低电位:-100mv;高电位600mv;初始电位-100mv;扫描速度:50mv/s;取样间隔:2mv;静止时间:1s;扫描次数:1;量程: 200μA。
湖南大学材料化学电化学实验报告实验一线性极化法测定金属Fe在稀H2SO4中的腐蚀速度一、基本要求1.掌握动电位扫描法测定电极极化曲线的原理和实验技术。
通过测定Fe在0.1M 硫酸溶液中的极化曲线,求算Fe的自腐蚀电位,自腐蚀电流。
2.讨论极化曲线在金属腐蚀与防护中的应用。
二、实验原理当金属浸于腐蚀介质时,如果金属的平衡电极电位低于介质中去极化剂(如H+或氧分子)的平衡电极电位,则金属和介质构成一个腐蚀体系,称为共轭体系。
此时,金属发生阳极溶解,去极化剂发生还原。
以金属铁在盐酸体系中为例:阳极反应: Fe-2e=Fe2+ 阴极反应: H++2e=H2阳极反应的电流密度以 ia 表示,阴极反应的速度以 i k表示,当体系达到稳定时,即金属处于自腐蚀状态时,ia =ik=icorr(icorr为腐蚀电流),体系不会有净的电流积累,体系处于一稳定电位c?。
根据法拉第定律,体系通过的电流和电极上发生反应的物质的量存在严格的一一对应关系,故可阴阳极反应的电流密度代表阴阳极反应的腐蚀速度。
金属自腐蚀状态的腐蚀电流密度即代表了金属的腐蚀速度。
因此求得金属腐蚀电流即代表了金属的腐蚀速度。
金属处于自腐蚀状态时,外测电流为零。
极化电位与极化电流或极化电流密度之间的关系曲线称为极化曲线。
极化曲线在金属腐蚀研究中有重要的意义。
测量腐蚀体系的阴阳极极化曲线可以揭示腐蚀的控制因素及缓蚀剂的作用机理。
在腐蚀点位附近积弱极化区的举行集会测量可以可以快速求得腐蚀速度。
还可以通过极化曲线的测量获得阴极保护和阳极保护的主要参数。
在活化极化控制下,金属腐蚀速度的一般方程式为:其中 I为外测电流密度,ia 为金属阳极溶解的速度,ik为去极化剂还原的速度,βa 、βk分别为金属阳极溶解的自然对数塔菲尔斜率和去极化剂还原的自然对数 )]ex p()[ex p(kcaccorrkaiiiIβ??β??---=-=塔菲尔斜率。
若以十为底的对数,则表示为b a 、b k 。
电化学测试实验报告电化学测试实验报告引言:电化学测试是一种重要的实验方法,通过测量电流和电压的变化,可以揭示物质的电化学性质和反应机制。
本实验旨在通过对不同电化学系统的测试,探究其电化学性质及其在能源转换、催化等领域的应用。
实验一:电化学腐蚀测试腐蚀是一种普遍存在于金属材料中的现象,通过电化学测试可以了解金属在不同环境中的腐蚀性质。
本实验选择了铁和铜作为测试材料,分别将其置于含有盐酸和硫酸的溶液中,测量其在不同电位下的腐蚀电流。
结果显示,铁在酸性环境中腐蚀速率较快,而铜则相对稳定。
这一实验结果对于材料的选取和防腐措施的制定具有重要意义。
实验二:电化学催化测试催化是一种常见的化学现象,通过电化学测试可以研究催化剂对反应速率的影响。
本实验选择了铂和铜作为催化剂,以氢氧化钠溶液中的氧气还原反应为模型反应。
实验结果表明,铂催化剂对氧气还原反应具有显著的促进作用,而铜催化剂的催化效果较弱。
这一实验结果对于催化剂的设计和催化反应的优化具有指导意义。
实验三:电化学能源转换测试电化学能源转换是一种重要的能源转换方式,通过电化学测试可以研究能源转换过程中的电化学性质。
本实验选择了锂离子电池和燃料电池作为测试系统,测量其在不同电流下的电压变化。
实验结果显示,锂离子电池在高电流下电压衰减较快,而燃料电池则相对稳定。
这一实验结果对于电池的设计和能源转换效率的提高具有重要意义。
实验四:电化学传感器测试电化学传感器是一种常用的传感器技术,通过电化学测试可以研究传感器的灵敏度和选择性。
本实验选择了氧气传感器和pH传感器作为测试对象,测量其在不同气氛和溶液中的电流变化。
实验结果表明,氧气传感器对氧气具有较高的灵敏度,而pH传感器对酸碱度的变化具有较高的选择性。
这一实验结果对于传感器的设计和应用具有指导意义。
结论:通过电化学测试,我们可以深入了解物质的电化学性质和反应机制,为材料的选取、催化剂的设计、能源转换的优化以及传感器的应用提供重要参考。
电化学分析实验报告院系:化学化工学院专业班级:学号:姓名:同组者:实验日期:指导老师:实验一:铁氰化钾在玻碳电极上的氧化还原一、实验目的1.掌握循环伏安扫描法。
2.学习测量峰电流和峰电位的方法。
二、实验原理循环伏安法也是在电极上快速施加线性扫描电压,起始电压从ei开始,沿某一方向变化,当达到某设定的终止电压em后,再反向回扫至某设定的起始电压,形成一个三角波,电压扫描速率可以从每秒数毫伏到1v。
当溶液中存在氧化态物质ox时,它在电极上可逆地还原生成还原态物质,即 ox + ne →red;反向回扫时,在电极表面生成的还原态red则可逆地氧化成ox,即 red → ox + ne.由此可得循环伏安法极化曲线。
在一定的溶液组成和实验条件下,峰电流与被测物质的浓度成正比。
从循环伏安法图中可以确定氧化峰峰电流ipa、还原峰峰电流ipc、氧化峰峰电位φpa和还原峰峰电位φpc。
对于可逆体系,氧化峰峰电流与还原峰峰电流比为:ipa/ipc =1 25℃时,氧化峰峰电位与还原峰峰电位差为:△φ条件电位为:φ=(φpa+ φpc)/2 由这些数值可判断一个电极过程的可逆性。
=φpa- φpc≈56/z (mv)三、仪器与试剂仪器::电化学分析仪va2020, 玻碳电极、甘汞电极、铂电极。
试剂:铁氰化钾标准溶液,0.5mol/l氯化钾溶液,蒸馏水。
四、实验步骤1、溶液的配制移取铁氰化钾标准溶液(10mol/l)5ml于50ml的塑料杯中,加入0.5mol/l氯化钾溶液,使溶液达到30ml 。
2、调试(1)打开仪器、电脑,准备好玻璃电极、甘汞电极和铂电极并清洗干净。
(2)双击桌面上的valab图标。
3、选择实验方法:循环伏安法设置参数:低电位:-100mv;高电位600mv;初始电位-100mv;扫描速度:50mv/s;取样间隔:2mv;静止时间:1s;扫描次数:1;量程: 200μa。
4. 开始扫描:点击绿色的“三角形”。
Experimental class on“Fuel Cell and Electrochemistry”Experiment setupEquipment: CHI760D electrochemical stationThree electrode system. WE: CE: RE: Saturated Calomel Electrode Solution: 1.0 ×10-3mol/L K 3 [ Fe (CN)6] + 0.1M KClLab report1) Plot curves of LSV curve, and describe why current changes with sweeping voltage?0.60.40.20.0-0.2-0.40.0000000.0000020.0000040.0000060.0000080.000010Potential/VC u r r e n t /u AScan Rate: 20mV/sReason: V oltage is a driving force to an electrode reactions, it is concerned with the equilibriumof electron transfer at electrode surface . As the altering of applied voltage, the Fermi-level is raised (or lowered), which changing the energy state of the electrons. Making the overall barrier height (ie activation energy) alter as a function of the applied voltage.(1). In this reaction, when voltage is 0.6V, there is no electron transfer, so the current is zero.With the voltage to the more reductive values, the current increases.(2). When the diffusion layer has grown sufficiently above the electrode so that the flux of reactant to the electrode is not fast enough to satisfy that required by Nernst Equation. The peak is obtaining. (3). When the reaction continued, it would get a situation that there will be a lower reactant concentration at the electrode than in bulk solution, that is, the supply of fresh reactant to the surface decreased, so current decreases.2) Plot the curves of CV curves with different scan rate;0.60.40.20.0-0.2-0.4-0.00004-0.000020.000000.000020.000040.00006Potential/VC u r r e n t /AA--- 20 mv/sH---600mv/s B--- 50 mv/s C---100mv/s D---200mv/s E---300mv/s F---400mv/s G---500mv/s S c a n R a t eAB C DEF G H3) From the CV curves, fill the table Scan rate (mV/s)20 50 100 200 300 400 500 600 Peak current (uA)Ip c 8.336 13.17 18.50 25.96 31.54 36.17 40.23 43.95 Ip a-8.263 -13.01 -18.19 -25.26 -30.50 -34.88 -38.68 -42.12 Ratio of Peak current 1.009 1.012 1.017 1.028 1.034 1.037 1.040 1.043 Peak voltagE(V)V1 0.171 0.189 0.191 0.190 0.187 0.186 0.183 0.183 V2 0.242 0.255 0.259 0.262 0.262 0.262 0.262 0.262 Peak voltage difference (mV) 71666872757679794) According to the result, describe why curves shows certain trend, and how peak currentand peak voltage difference change with scan rate?Answer: From above data and curve, we can obtain:A. At a fixed scan rate : (1).from initial positive voltage to more reductive values, the current beginto flow, then reach a peak ip c and decrease eventually. (2).when voltage moves back, theequilibrium positions gradually converting electrolysis product (Fe 2+) back to reactant (Fe 3+), the current flow is from the solution species back to the electrode and so occurs in the oppositesense to the forward. The process has another current peak ip a . It has same reason of linear sweep voltammetry.B. At different scan rate, the ratio of peak current ip c /ip a is about equal to 1 (1.009—1.043).C. At different scan rate, the position of peak voltage do not alter greatly ΔEp is about aconstant (66--79). ν(mV/s) 20 50 100 200 300 400 500 600 ν1/2(mV/s)1/24.472 7.071 10 14.142 17.321 20 22.36124.495 Ip (uA) 8.336 13.17 18.50 25.96 31.54 36.17 40.23 43.95 Ep(V) 0.171 0.189 0.191 0.190 0.187 0.186 0.183 0.183 E p ’(mV) 7166687275767979(1) Ip--V 1/2510152025301020304050v 1/2/(mV/s)1/2I p /u AFigure 1: Peak current VS radical sign of scan rateInterpretation: It is apparent that the peak current is linear to radical sign of scan rate, whichsatisfy this equation: ip = kv 1/2C 0.Reason:This can be rationalised by considering the size of the diffusion layer and the time taken to record the scan. Clearly the linear sweep voltammogram will take longer to record as the scan rate is decreased. Therefore the size of the diffusion layer above the electrode surface will be different depending upon the voltage scan rate used. In a slow voltage scan the diffusion layer will grow much further from the electrode in comparison to a fast scan. Consequently the flux to the electrode surface is considerably smaller at slow scan rates than it is at faster rates. As the current isproportional to the flux towards the electrode, the magnitude of the current will be lower at slow scan rates and higher at high rates.(2) E p --V01002003004005006007000.00.10.20.3v(mV/s)E p (V )Figure 2: Peak potential VS scan rate(3) E p ’--v10020030040050060070004080120160v (mV/s)E p '(m V )Figure 3: the change of Peak potential VS scan rateInterpretation: Figure 2: shows that the position of the peak current occurs at the same voltage. Figure 3: shows the Peak voltage difference is constant in different scan rate.Reason: The characteristic of this electrode reaction has rapid electron transfer kinetics and there is no charge transfer in double layer, so this reaction is reversible.。
电化学实验报告电化学实验报告引言:电化学是研究电与化学之间相互作用的学科,通过实验研究电化学反应的规律,可以揭示物质的电化学性质和反应机制。
本实验旨在通过电化学方法探究电解质溶液中的离子传递和电极反应过程,并分析实验结果。
实验一:电解质溶液的电导率测定电解质溶液的电导率是反映溶液中离子浓度和离子迁移速率的重要指标。
本实验选取了不同浓度的盐酸溶液进行测定。
实验装置包括电解池、电导仪、电极和电源。
首先,将电解池装满盐酸溶液,并将电导仪的电极插入电解池中。
然后,调节电源的电压,使电流稳定在一定数值,记录下此时的电导率。
接下来,分别制备不同浓度的盐酸溶液,重复上述步骤,并记录实验数据。
实验结果显示,随着盐酸溶液浓度的增加,电导率也随之增大。
这是因为溶液中的离子浓度增加,离子之间的相互作用减弱,离子迁移速率增加,从而导致电导率的增加。
实验二:电极反应的研究电极反应是电化学反应的核心过程,通过研究电极反应可以揭示物质的电化学性质和反应机制。
本实验选取了铜电极和银电极进行研究。
首先,将铜电极和银电极分别插入电解池中,并连接到电源。
然后,调节电源的电压,使电流稳定在一定数值,记录下此时的电位差。
接下来,通过改变电源的电压,测量不同电位差下的电流值,并记录实验数据。
实验结果显示,随着电位差的增大,电流值也随之增大。
这是因为电位差的增大会促使电子从铜电极向银电极流动,从而引发电极反应。
同时,实验数据还显示,铜电极上的电位差大于银电极上的电位差,这表明铜电极是电子给体,而银电极是电子受体。
实验三:电化学反应速率的研究电化学反应速率是电化学反应的重要性质,通过研究电化学反应速率可以揭示反应机制和影响因素。
本实验选取了铁电极和硫酸铜溶液进行研究。
首先,将铁电极插入硫酸铜溶液中,并连接到电源。
然后,调节电源的电压,使电流稳定在一定数值,记录下此时的反应时间。
接下来,通过改变电源的电压,测量不同反应时间下的电流值,并记录实验数据。
最新电化学反应实验报告实验目的:本实验旨在探究电化学反应的基本原理及其在能源转换和储存中的应用。
通过实际操作,加深对法拉第定律和电化学系列的理解,并掌握使用电化学工作站进行实验的技能。
实验材料:1. 电化学工作站2. 三电极系统,包括工作电极(如铂电极)、参比电极(如饱和甘汞电极)和辅助电极(如铂丝电极)3. 电解液(如硫酸铜溶液)4. 磁力搅拌器5. 电导率和pH测量仪6. 实验室常规仪器,如滴管、烧杯、玻璃棒等实验步骤:1. 准备工作:确保所有仪器设备均处于良好状态,配制所需浓度的电解液,并调整至适当的温度。
2. 组装三电极系统:将工作电极、参比电极和辅助电极按照电化学工作站的要求进行组装,并确保电极表面清洁无污染。
3. 进行循环伏安法(CV)测试:设定合适的电位范围和扫描速率,记录工作电极在电解液中的循环伏安曲线。
4. 进行电化学阻抗谱(EIS)测试:在开路电位下,对电极进行阻抗谱测试,分析电极过程的动力学特性。
5. 进行恒电流充放电测试:设定恒定电流,记录电极在充放电过程中的电压-时间曲线,计算电极的比电容。
6. 数据分析:根据实验数据,分析电极材料的电化学性能,如电荷转移速率、电解质的离子传导能力和电极的稳定性等。
实验结果:1. 循环伏安曲线显示了电极材料的氧化还原峰,表明了电极反应的可逆性和电化学活性。
2. 电化学阻抗谱结果揭示了电极界面的电荷传递阻抗和电解质的离子扩散阻抗。
3. 恒电流充放电测试结果表明了电极材料具有良好的充放电性能和较高的比电容,适合作为能量存储设备。
结论:通过本次实验,我们成功地研究了电极材料的电化学性能,并验证了其在能量转换和储存方面的潜力。
实验结果为进一步优化电极材料和开发新型电化学储能设备提供了重要依据。
未来的工作将集中在提高电极材料的稳定性和降低成本上,以实现其在实际应用中的广泛应用。
电化学实验报告1. 实验目的本实验旨在通过电化学实验分析,探究电解质溶液中的电极反应与电流强度、浓度以及电极材料之间的关系,并提出相关结论。
2. 实验材料和仪器- 电解槽- 直流电源- 铜和锌电极- 铜硫酸溶液和锌硫酸溶液- 导线- 电流计- 实验盘- 示波器- 万用表3. 实验原理电解槽中,在外加电势的作用下,正极上发生氧化反应,而在负极上发生还原反应。
这些反应使得溶液中的阳离子迁移到负极,阴离子迁移到正极。
电流强度与电极反应的速率成正比,可用来描述反应的进行。
同时,反应速率与溶液中电解质的浓度和电极材料的性质也有关系。
4. 实验步骤4.1 准备工作- 将电解槽连接到直流电源上,电解槽中放置铜硫酸溶液和锌硫酸溶液,保持两个溶液的分开。
- 在电解槽中放置铜和锌电极,确保两个电极分别浸没在相应的溶液中。
- 通过导线将电极连接到电流计上。
- 打开直流电源,将电压调至适当数值。
- 使用示波器和万用表检测电流和电压。
4.2 实验记录- 记录电流计的读数以及电压表的读数。
- 不断改变直流电源的电压,记录电流和电压的关系,并绘制I-V特性曲线。
- 测量并记录锌电极和铜电极的电势差。
- 记录溶液中电解质的浓度,包括铜硫酸溶液和锌硫酸溶液的浓度。
5. 实验结果与讨论5.1 I-V特性曲线根据实验数据绘制的I-V特性曲线显示了电流强度与电压之间的关系。
根据曲线的形状,可以分析溶液中电解质的浓度、电极材料以及反应速率的变化情况。
5.2 电势差通过测量锌和铜电极之间的电势差,可以得出电极反应的强度。
实验结果显示,电势差随着电流强度的增加而增加,表明了反应速率的增加。
5.3 电解质浓度通过记录溶液中电解质的浓度,可以观察到溶液浓度与电流强度的关系。
实验结果显示,随着浓度的增加,电流强度也随之增加,说明浓度与反应速率成正比。
6. 结论通过本次电化学实验,我们得出了以下结论:- 电流强度与电解质的浓度成正比。
- 电势差随着电流强度的增加而增加。
电化学实验报告实验目的,通过电化学实验,探究电化学反应的基本规律和电化学电池的性能。
实验仪器和试剂,实验仪器包括电化学工作站、电化学电池、电位计等;试剂包括硫酸铜溶液、硫酸锌溶液、铜片、锌片等。
实验原理,电化学反应是指在电场作用下,化学物质发生氧化还原反应的过程。
电化学电池是利用氧化还原反应来产生电能的装置,由阳极、阴极和电解质组成。
实验步骤:1. 准备工作,将电化学工作站连接好,准备好所需的试剂和仪器。
2. 搭建电化学电池,将铜片和锌片分别放入硫酸铜溶液和硫酸锌溶液中,连接电位计,搭建电化学电池。
3. 测量电动势,通过电位计测量电化学电池的电动势,并记录下数据。
4. 观察电化学反应,在电化学电池中观察氧化还原反应的现象,并记录下所观察到的变化。
5. 分析数据,根据实验数据,计算电化学电池的电动势,并分析电化学反应的规律。
实验结果:通过实验测量,我们得到了不同条件下电化学电池的电动势数据,并观察到了氧化还原反应的现象。
根据数据分析,我们发现电化学电池的电动势与电极材料、电解质浓度等因素有关,电化学反应的速率与温度、电极表面积等因素有关。
实验结论:通过本次实验,我们深入了解了电化学反应的基本规律和电化学电池的性能。
电化学实验不仅帮助我们理解电化学原理,还为我们探索新能源、电化学储能等领域提供了基础。
在未来的学习和研究中,我们将进一步深化对电化学的认识,探索更多电化学应用的可能性。
实验注意事项:1. 在实验过程中,要小心操作,避免发生意外。
2. 实验结束后,要及时清洗实验仪器和归还试剂,保持实验环境的整洁。
3. 实验过程中要严格遵守实验室安全规定,确保个人和他人的安全。
结语:通过本次电化学实验,我们对电化学反应和电化学电池有了更深入的了解,这对我们今后的学习和科研工作具有重要意义。
希望通过不断的实验探索和学习,我们能够更好地应用电化学知识,为科学研究和工程技术的发展做出贡献。
Experimental class on“Fuel Cell and Electrochemistry”
Experiment setup
Equipment: CHI760D electrochemical station
Three electrode system. WE: CE: RE: Saturated Calomel Electrode Solution: 1.0 ×10-3mol/L K 3 [ Fe (CN)6] + 0.1M KCl
Lab report
1) Plot curves of LSV curve, and describe why current changes with sweeping voltage?
0.6
0.4
0.2
0.0
-0.2
-0.4
0.000000
0.000002
0.000004
0.000006
0.000008
0.000010
Potential/V
C u r r e n t /u A
Reason: V oltage is a driving force to an electrode reactions, it is concerned with the equilibrium
of electron transfer at electrode surface . As the altering of applied voltage, the Fermi-level is raised (or lowered), which changing the energy state of the electrons. Making the overall barrier height (ie activation energy) alter as a function of the applied voltage.
(1). In this reaction, when voltage is 0.6V, there is no electron transfer, so the current is zero. With the voltage to the more reductive values, the current increases.
(2). When the diffusion layer has grown sufficiently above the electrode so that the flux of reactant to the electrode is not fast enough to satisfy that required by Nernst Equation. The peak is obtaining. (3). When the reaction continued, it would get a situation that there will be a lower reactant concentration at the electrode than in bulk solution, that is, the supply of fresh reactant to the surface decreased, so current decreases.
2) Plot the curves of CV curves with different scan rate;
-0.00004
-0.00002
0.00000
0.00002
0.00004
0.00006
Potential/V
C u r r e n t /A
4) According to the result, describe why curves shows certain trend, and how peak current
and peak voltage difference change with scan rate?
Answer: From above data and curve, we can obtain:
A. At a fixed scan rate : (1).from initial positive voltage to more reductive values, the current begin
to flow, then reach a peak ip c and decrease eventually. (2).when voltage moves back, the equilibrium positions gradually converting electrolysis product (Fe 2+) back to reactant (Fe 3+), the current flow is from the solution species back to the electrode and so occurs in the opposite
sense to the forward. The process has another current peak ip a . It has same reason of linear sweep voltammetry.
B. At different scan rate, the ratio of peak current ip c /ip a is about equal to 1 (1.009—1.043).
C. At different scan rate, the position of peak voltage do not alter greatly ΔEp is about a
constant (66--79).
(1) Ip--V 1/2
51015202530
10
2030
40
50
v 1/2/(mV/s)1/2
I p /u A
Figure 1: Peak current VS radical sign of scan rate
Interpretation: It is apparent that the peak current is linear to radical sign of scan rate, which satisfy this equation: ip = kv 1/2C 0.
Reason:This can be rationalised by considering the size of the diffusion layer and the time taken to record the scan. Clearly the linear sweep voltammogram will take longer to record as the scan rate is decreased. Therefore the size of the diffusion layer above the electrode surface will be different depending upon the voltage scan rate used. In a slow voltage scan the diffusion layer will grow much further from the electrode in comparison to a fast scan. Consequently the flux to the electrode surface is considerably smaller at slow scan rates than it is at faster rates. As the current is
proportional to the flux towards the electrode, the magnitude of the current will be lower at slow scan rates and higher at high rates.
(2) E p --V
0100200300400500600700
0.0
0.10.2
0.3
v(mV/s)
E p (V )
Figure 2: Peak potential VS scan rate
(3) E p ’--v
040
80
120
160
v (mV/s)
E p '(m V )
Figure 3: the change of Peak potential VS scan rate
Interpretation: Figure 2: shows that the position of the peak current occurs at the same voltage. Figure 3: shows the Peak voltage difference is constant in different scan rate.
Reason: The characteristic of this electrode reaction has rapid electron transfer kinetics and there is no charge transfer in double layer, so this reaction is reversible.。
