桥架线容量计算公式

桥架线是指在城市建设中，为了方便电力、通信、照明等设施的布设而搭建的一种特殊的线路支架。桥架线的设计和布设需要考虑到多方面的因素，其中包括线路的容量。桥架线容量的计算是设计和布设桥架线的重要环节之一，它直接影响着桥架线的使用效果和安全性。在这篇文章中，我们将介绍桥架线容量的计算公式以及相关的知识。

桥架线容量的计算公式通常包括以下几个方面的因素，线路的电流负荷、线路的电压等级、线路的导线截面积、线路的敷设方式等。下面我们将逐一介绍这些因素的计算方法。

首先是线路的电流负荷。电流负荷是指通过线路的电流大小，它是桥架线容量计算的基本参数之一。通常情况下，线路的电流负荷可以通过电气设计规范或者相关的电气计算软件来进行计算。在实际的桥架线设计中，需要根据具体的用电设备和用电负荷来确定线路的电流负荷。

其次是线路的电压等级。电压等级是指线路所承受的电压大小，它通常由供电部门或者相关的电气设计规范来确定。在桥架线容量的计算中，需要根据线路的电压等级来确定线路的绝缘等级和绝缘距离，从而保证线路的安全使用。

再次是线路的导线截面积。导线截面积是指线路所采用的导线的横截面积大小，它直接影响着线路的电阻和功率损耗。在桥架线容量的计算中，需要根据线路的电流负荷和电压等级来确定导线的截面积，从而保证线路的传输效率和安全性。

最后是线路的敷设方式。线路的敷设方式包括架空敷设和地埋敷设两种，它直接影响着线路的散热和敷设空间。在桥架线容量的计算中，需要根据线路的敷设方式来确定线路的散热能力和敷设空间，从而保证线路的安全使用和美观布设。

综上所述，桥架线容量的计算公式可以表示为： 桥架线容量 = 线路的电流负荷 × 线路的电压等级 / 线路的导线截面积 × 线路的敷设方式系数。

在实际的桥架线设计中，需要根据具体的情况来确定桥架线容量的计算公式，从而保证桥架线的安全使用和有效布设。同时，还需要考虑到线路的敷设环境、线路的敷设方式、线路的敷设长度等因素，从而综合考虑桥架线容量的计算结果。在桥架线的设计和布设中，需要充分考虑到这些因素，从而保证桥架线的有效使用和安全性。

总之，桥架线容量的计算是桥架线设计和布设的重要环节之一，它直接影响着桥架线的使用效果和安全性。在实际的桥架线设计中，需要充分考虑到线路的电流负荷、电压等级、导线截面积、敷设方式等因素，从而确定桥架线的容量，保证桥架线的安全使用和有效布设。希望本文可以对桥架线容量的计算有所帮助，为桥架线的设计和布设提供参考。

合集下载

弱电工程计算线材的公式

弱电工程计算线材的公式

1、 整数用线量（总长度M）=楼层*每层用线量

2、 订货总量（总长度M）=所需总长+所需总长*10%+总点数*6

每层用线量=[0.55*（最远点距离+最近点距离）+6]*楼层信息点数

3、 总长度=最短信息点长度+最长信息点长度/2*总点数*3.3*1.2

注：得出的长度为英尺

用线箱数计算

用线箱数=总长度（单位米）/305+1

用线箱数=总长度（英尺）/1000+1

l平均=[l（水平）最长+l（水平）最短]/2*1.1+l（垂直）+l（余量）

l总长=l平均*信息点数

upt箱数=roundup（l总长/305，0）+n（自定数量）

价格=utp箱数*单价

管槽线缆容量对照表

1 PVC槽（型号）20*10 24*14 39*19 59*22 99*27 99*40

2 五类线（根数） 2 4 9 16 32 48

3 PVC管（型号） ф16 ф20 ф25 ф32 ф40 ф50

4 五类线（根数） 2 3 6 9 15 24

5 度锌线槽（型号） 25*25 25*50 25*75 50*50 50*100 100*100

6 五类线（根数） 7 15 22 30 60 120

容量公式： 管槽容量=INT（管槽面积*K） 对CAT5 UTP来说K=0.012

例如：100*100的桥架

算法：100*100*0.012

结果：120根

另一种算法

100*100*0.4/28.6＝139根，100*100为桥架的尺寸，0.4是因为桥架线缆敷设时的容量，28.6为线缆的横切面积

注：规范要求弱电的槽满率是40%,强电的槽满率是50%

弱电工程计算线材的公式 2

弱电工程计算线材的公式 2

弱电工程计算线材的公式

1、整数用线量（总长度M）=楼层*每层用线量

2、订货总量（总长度M）=所需总长+所需总长*10%+总点数*6

每层用线量=[0.55*（最远点距离+最近点距离）+6]*楼层信息点数

3、总长度=最短信息点长度+最长信息点长度/2*总点数*3.3*1.2

注：得出的长度为英尺

用线箱数计算

用线箱数=总长度（单位米）/305+1

用线箱数=总长度（英尺）/1000+1

l平均=[l（水平）最长+l（水平）最短]/2*1.1+l（垂直）+l（余量）

l总长=l平均*信息点数

upt箱数=roundup（l总长/305，0）+n（自定数量）

价格=utp箱数*单价

管槽线缆容量对照表

1 PVC槽（型号）20*10 24*14 39*19 59*2

2 99*27 99*40

2 五类线（根数） 2 4 9 16 32 48

3 PVC管（型号）ф16 ф20 ф25 ф32 ф40 ф50

4 五类线（根数） 2 3 6 9 1

5 24

5 度锌线槽（型号） 25*25 25*50 25*75 50*50 50*100 100*100

6 五类线（根数）

7 15 22 30 60 120

容量公式：管槽容量=INT（管槽面积*K）对CAT5 UTP来说K=0.012

例如：100*100的桥架

算法：100*100*0.012 结果：120根

另一种算法

100*100*0.4/28.6＝139根，100*100为桥架的尺寸，0.4是因为桥架线缆敷设时的容量，28.6为线缆的横切面积

注：规范要求弱电的槽满率是40%,强电的槽满率是50%

组合桥架计量规则

组合桥架计量规则

组合桥架计量规则

1. 桥架的计量规则：

桥架的计量规则主要根据其材质、规格和厚度等因素进行计算。一般来说，桥架的重量以“吨”为单位，而桥架的体积则以“立方米”为单位。具体来说，桥架的重量计算公式为：重量 = 体积 × 密度，其中密度为桥架材质的密度，不同材质的桥架密度有所不同。

2. 组合桥架的计量规则：

组合桥架是一种由多个桥架组成的大型桥架系统，通常用于高电压、大电流等场合。组合桥架的计量规则相对复杂一些，需要考虑多个因素。一般来说，组合桥架的重量和体积计算需要考虑桥架的材质、规格、厚度、连接方式等因素。同时，还需要考虑组合桥架的结构形式和安装方式等因素。

3. 组合桥架的安装费用：

组合桥架的安装费用通常以“元/米”为单位，根据安装难度和工程量等因素进行计算。一般来说，安装费用的计算需要考虑以下因素：安装难度、桥架规格和数量、连接方式、安装位置和高度、人工成本等。

总之，组合桥架是一种重要的电力设备，其计量规则和安装费用计算都需要根据实际情况进行具体分析和计算。

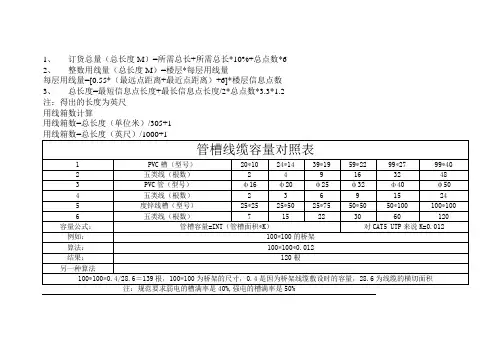

线缆计算公式-管槽线缆容量对照表

线缆计算公式-管槽线缆容量对照表

1、 订货总量（总长度M）=所需总长+所需总长*10%+总点数*6

2、 整数用线量（总长度M）=楼层*每层用线量

每层用线量=[0.55*（最远点距离+最近点距离）+6]*楼层信息点数

3、 总长度=最短信息点长度+最长信息点长度/2*总点数*3.3*1.2

注：得出的长度为英尺

用线箱数计算

用线箱数=总长度（单位米）/305+1

用线箱数=总长度（英尺）/1000+1

管槽线缆容量对照表

1 PVC槽（型号） 20*10 24*14 39*19 59*22 99*27 99*40

2 五类线（根数） 2 4 9 16 32 48

3 PVC管（型号） ф16 ф20 ф25 ф32 ф40 ф50

4 五类线（根数） 2 3 6 9 15 24

5 度锌线槽（型号） 25*25 25*50 25*75 50*50 50*100 100*100

6 五类线（根数） 7 15 22 30 60 120

容量公式： 管槽容量=INT（管槽面积*K） 对CAT5 UTP来说K=0.012

例如： 100*100的桥架

算法： 100*100*0.012

结果： 120根

另一种算法

100*100*0.4/28.6＝139根，100*100为桥架的尺寸，0.4是因为桥架线缆敷设时的容量，28.6为线缆的横切面积

注：规范要求弱电的槽满率是40%,强电的槽满率是50% 英制：４分 ６分 １寸 1.2寸 1.5寸 2 寸 2.5寸 3寸 4寸

公制：dn15 dn20 dn25 dn32 dn40 dn50 dn65 dn75 dn100

外径： 20 25 32 38 45 63 76 89 133

DN-公称直径

Ф－外径

管槽线缆容量对照表（含PVC线槽）

PVC槽（型号） 20*10 24*14 39*19 59*22 99*27 99*40
