电缆桥架计算公式

桥架填充率到底是用电缆面积计算还是用电缆直径计算？

1.电缆面积之和/桥架宽度X高度

比如说我要敷设63根单芯240MM2的电缆，其截面积之和为34000mm2

34000/(800X150)=28%

这样算出来，800X150的桥架就够了

2。电缆直径之和/桥架宽度

63根单芯240MM2的电缆，其直径之和为2000mm

这样算出来，要2个1000宽的桥架

大家计算都用的是1吧？但是1计算出的结果是桥架里填了好几层电缆，2计算出的结果是只敷设1层电缆，之间还有留有40%的空隙，

一般来说，考虑到多层敷设对载流量有影响，设计桥架时都按只敷设一层电缆考虑的，所以

应该是第2种计算比较准确吧？

这是我在桥架厂家网页上找到的计算方法，貌似是第2种： 电缆桥架宽d度的计算：1、电力电缆

b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......

式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数； k1、k2、k3......为电缆间距（K值最小不应小于d/4）

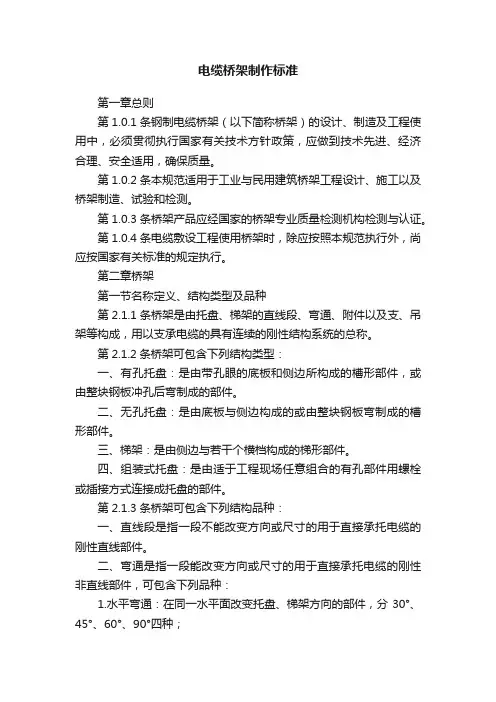

电缆桥架制作标准

第一章总则

第1.0.1条钢制电缆桥架（以下简称桥架）的设计、制造及工程使用中，必须贯彻执行国家有关技术方针政策，应做到技术先进、经济合理、安全适用，确保质量。

第1.0.2条本规范适用于工业与民用建筑桥架工程设计、施工以及桥架制造、试验和检测。

第1.0.3条桥架产品应经国家的桥架专业质量检测机构检测与认证。

第1.0.4条电缆敷设工程使用桥架时，除应按照本规范执行外，尚应按国家有关标准的规定执行。

第二章桥架

第一节名称定义、结构类型及品种

第2.1.1条桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。

第2.1.2条桥架可包含下列结构类型：

一、有孔托盘：是由带孔眼的底板和侧边所构成的槽形部件，或由整块钢板冲孔后弯制成的部件。

二、无孔托盘：是由底板与侧边构成的或由整块钢板弯制成的槽形部件。

三、梯架：是由侧边与若干个横档构成的梯形部件。

四、组装式托盘：是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。

第2.1.3条桥架可包含下列结构品种：

一、直线段是指一段不能改变方向或尺寸的用于直接承托电缆的刚性直线部件。

二、弯通是指一段能改变方向或尺寸的用于直接承托电缆的刚性非直线部件，可包含下列品种：

1.水平弯通：在同一水平面改变托盘、梯架方向的部件，分30°、45°、60°、90°四种； 2.水平三通：在同一水平面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种；

3.水平四通：在同一水平面以90°分开四个方向连接托盘、梯架的部件，分等、变宽两种；

4.上弯通：使托盘、梯架从水平面改变方向向上的部件，分30°、45°、60°、90°四种；

5.下弯通：使托盘、梯架从水平面改变方向向下的部件，分30°、45°、60°、90°四种；

6.垂直三通：在同一垂直面以90°分开三个方向连接托盘、梯架的部件，分等、变宽两种；

桥架制作公式和计算方法 万能公式

0.8 60°乘1 90°切两个45° 桥架爬坡弯的计算公式： 桥架45度弯头: 斜边 = 高度 x

1.4 底边 = 高度 上下翻切口宽度 = 线槽的侧板高度 x

8.1 左右翻切口宽度 = 线槽的底板宽度 x

8.1 桥架30度弯头:做桥架的爬坡的计算公式：桥架三线距离=边高乘于公式！

30°乘

0.5

45°乘

0.8

60°乘1

90°切两个45°桥架爬坡弯的计算公式：桥架45度弯头:斜边 = 高度 x

1.4

底边 = 高度上下翻切口宽度 = 线槽的侧板高度 x 8.1

左右翻切口宽度 = 线槽的底板宽度 x

8.1

桥架30度弯头:斜边 = 高度 x 2

底边 = 高度 x

1.7

上下翻切口宽度 = 线槽的侧板高度 x

5.4

左右翻切口宽度 = 线槽的底板宽度 x

5.4

桥架25度弯头:斜边 = 高度 x 3

底边 = 高度 x

2.83

上下翻切口宽度 = 线槽的侧板高度 x

3.4 左右翻切口宽度 = 线槽的底板宽度 x

3.4

施工环境允许现场加工制作弯头的情况下可以采用以上桥架计算方法桥架45°上下爬坡弯制作以及计算公式目前电建施工中所使用的电缆桥架弯头一般是由电缆桥架厂在出厂之前完整加工好的，但是由于施工现场情况各不相同，所以有的项目需要因地制宜现场加工电缆桥架弯头，这就需要安装人员有一定的施工基础知识才能胜任。 施工现场电缆桥架大致分为主桥架和分支架。主桥架是由设计院设计，根据图纸施工；分支架是由主桥架引到就地设备的电缆支架，没有图纸设计，根据现场情况由施工人员来设计的。常用的弯头种类包括：上下跳弯45°、垂直上下弯头、水平三通等。下面就以 桥架45°上下爬坡弯制作以及计算公式：上坡弯头制作以及计算公式主要讲解上坡弯头的公式如何计算，画线 还有如何切！任何规格大小的桥架都可以做出来！

下坡弯头制作以及计算公式主要讲解了下坡弯头的公式计算，切法，还有画线方法！全程 3D 讲解无死角上下爬坡弯头计算爬高距离主要讲述计算爬高距离！有公式

电缆桥架常用规格

Company number：【0089WT-8898YT-W8CCB-BUUT-202108】 电缆桥架常用规格

50 100 150 200 300 400 500 600 800 1000

25 ▲ ▲

50

▲ ▲ ▲

75 ▲ ▲ ▲ ▲

100 ▲ ▲ ▲ ▲ ▲ ▲ ▲ ▲

150 ▲ ▲ ▲ ▲ ▲ ▲ ▲

200 ▲ ▲ ▲ ▲ ▲ ▲

250 ▲ ▲ ▲ ▲ ▲

桥架的规格的选用是指桥架宽度和高度的选择，它取决于桥架内电缆的直径，电缆的敷设层数，电缆填充率，桥架安装场所的空间等因素，同时，还要考虑到实际使用的发展余地。

弱电电缆 380V以下 3

照明及低压动力电缆 380V 2

高压电缆 3KV以上 1

动力电缆 40%-50%

控制电缆 50%-70%

表面防腐处理有电镀锌，热浸锌，喷塑、镀锌镍合金和电镀锌钢板喷塑料等几种，对于设于竖井等干燥场所的桥架一般选择电镀锌或喷塑，当桥架安装在屋面，地下室、泵站等环境较差时，一般选用镀锌钢板喷塑，当装于室外时，一般选用热浸锌或电镀锌镍合金。
