Step7及Wincc新手入门教程-----画面闪烁的实现

本文于基于以下软件: Win7 32位操作系统

Step7 V5.5

S7- Plcsim V5.4

Wincc V7.2

所有破解版软件均在我的百度云盘，可以私信给我，关于上述软件的安装这里不再赘述。

言归正传，下面是具体实现过程。

1. Step7 新建一个项目：

打开Step7，新建一个S7-300站，简单做一个硬件配置，此处以CPU315-2 PN/DP

为例，此CPU可以通过MPI,DP或者以太网用S7-PLCSIM模拟，如下：

在OB1中简单添加一段程序：

M0.0通时，把MD100赋值给

MD200，不通是赋给MD204 下载到PLCSIM就可以仿真了，在下图的Modify可以任意赋值：

2. 建立和Wincc的通讯

新建一个Wincc的工程，打开变量管理：

选择“添加新的驱动程序”->S7 Protocol Suite，然后新建一个TCP/IP 连接

当然，建立MPI或者Profibus都是可以的，此处我是通过TCP建立STEP7和PLCSIM通

讯的，因此Wincc也通过以太网通讯。

在TCP/IP属性选择PLCSIM(TCP/IP)并且 在NewConnection_1的属性根据实际填写参数，

IP就是CPU的IP，机架号0，插槽2，如下：

设置完成后，在右边添加变量，一个BOOL量，2个浮点数，名字可以和Step7中定义

的不同，但地址就是在Step7中建立的变量地址：

新建一个画面，并设置为启动画面

编辑画面，此处新建了一个输入输出域，在它的输入输出属性的输出一栏编写代码，

并设置触发器：

同理，对闪烁进行设置：

点击设置触发器

当M0.0触发时，

显示MD200，否

则显示MD204

当MD200或者MD204大于100

时闪烁 最后，通过仿真测试效果：

下图是M0.0不同的情况，MD200为40，MD204为50，那么此时画面应该显示50并

专业文档供参考，如有帮助请下载。

Step7 V5.5 SP4软件安装教程

安装前必须关闭杀毒软件和安全卫士等。否则安装失败后果自负概不退款的，安装软件默 认磁盘安装不要随意更改磁盘路径，私自更改安装失败后果自负

注意事项:

OPZ W 呎* g ,2 呎

Bitte fuhren Sie &:nen Nsustazt 耳us tevci Sx& pToerazEi& inEta.-lier&n.

Vsuillsz xtdixiirsr ordinaavant d2 inEtallfti d3 ALstrtE pTOEra=nv£.

Ant«s de inEt&liir otros praera^as： poi favor； rslnLci* al S3.u；ipo.

Frisa. di installSLre 且Ltri crofirazczi- a^iare- nuovaosnte il sistezia.

有的人电脑安装step7的时候会提示上图错误对话框

现在给出以下解决方案！如果不提示请直接安装!

很多人受西门子软件安装需重新启动机器， 然而启动机器后又提示重新启动机器， 然而反复

重新启动仍然出现这样的提示，导致软件不能安装。

现在给出解决方案：

在注册表内 HKEY_LOCAL_MACHINE\System\CurrentControlSet'Control'Session

Manager\ ”中删除注册表值

Pendin gFileRe nameOperati ons ”

不要重新启动，继续安装软件。

现在可以安装更多程序而无需重启计算机了。 如图：647

1,046

1.352

2,933

49

203

B73

1,393

1

3,280

231 一 SeC Q n_x64, exe. man

if est

」Setup,ex_ 魁 Setup.exe (.

Setupt,cfg 2010/4/15 8;55

How to configure SIMATIC STEP7

V5.5 SP4 to read acyclic data from

MultiRanger/HydroRanger 200 HMI

over SmartLinx PROFIBUS DPV1

Application examples

09\2020

AG090315

Introduction 1

Overview 2

Planning/configuring 3

Siemens AG

Global Services Information Technology

80200 MÜNCHEN

GERMANY Document order number: AG090315 Ⓟ 09/2020 Subject to change Copyright © Siemens AG 2020. All rights reserved Legal information

Warning notice system

This manual contains notices you have to observe in order to ensure your personal safety, as well as to prevent damage to property. The notices referring to your personal safety are highlighted in the manual by a safety alert symbol, notices referring only to property damage have no safety alert symbol. These notices shown below are graded according to the degree of danger.

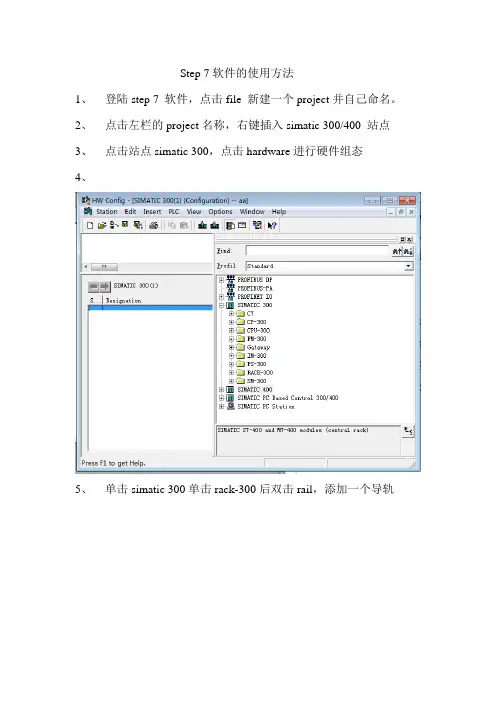

Step 7软件的使用方法

1、 登陆step 7 软件，点击file 新建一个project并自己命名。

2、 点击左栏的project名称，右键插入simatic 300/400 站点

3、 点击站点simatic 300，点击hardware进行硬件组态

4、

5、 单击simatic 300单击rack-300后双击rail，添加一个导轨 6、

7、 选中第一行并添加一个模块电源PS-300，选则5A

8、 第二行添加一个CPU模块添加CPU314模块

9、 第三行空出，第四行添加一个输入模块，第五行添加一个输出模块

10、 硬件组态完成点击编译按钮进行保存

11、 进入软件组态，点击step 7任务管理器点击simatic 300，并选中双击symbol进行对符号表标记并保存

12、 选择block，双击打开OBI块进行主程序编写并保存
