STEP7 5.4

原来装的STEP75.4-SP3中文版，由于在硬件配置时找不到模块的版本号，硬件升级也没有用，所以想安装STEP75.4-SP4中文版，但总出现：错误1324。文件路径？?包含无效字符。请输入正确的路径。或者选择安装的初始windows语言，然后再次运行安装程序。

首先路径在根目录下，并且没有汉字出现，其次语言变成英语（美国）也不行，中文也不行，请帮帮忙！

问题补充：

各位说的方法都试了，都没用，想问问把原来的STEP75.4-SP3中文版要先卸载吗？我没有卸载它，只是想把原来的升级一下，这样行吗？把故障的图片抓下来了，各位看看。

（我看有的文件是这样说的：STEP7V5.4InclSP4Chinese都是完整的安装包，但是安装的时候要检测系统中是否装有STEP7，未装就不能直接安装），这我就搞不懂了.

图片说明： 1，安装错误提示 2，提示2

最佳答案

现在都用5.5的了你直接用5.5的吧！因为看不到你的软件，所以怀疑你的软件问题。可以从新安装系统在安装5.4sp4的看看。有可能是卸载不干净造成的。

合集下载

S7-400H冗余系统硬件组态-操作流程

S7-400H冗余系统硬件组态-操作流程

一．所需软硬件：所需软件：STEP7 V5.4 SP3

所需硬件：一套S7-400H PLC，包括：

(1) 1个安装机架UR2-H

(2) 2个电源模板PS 407 10A

(3) 2个容错CPU，CPU414-4H或CPU 417-4H

(4) 4个同步子模板(型号必须相同)

(5) 2根光缆

必备的附件，如PROFIBUS 屏蔽电缆及网络连接器等。

二．硬件安装

（1）设置机架号

CPU V3版本，通过同步子模板上的开关设置；

CPU V4版本，通过CPU背板上的开关设置；

CPU通电后此机架号生效。

（2）将同步子模板插到CPU板中。

（3）连接同步光缆

将两个位于上部的同步子模板相连；

将两个位于下部的同步子模板相连；

在打开电源或启动系统之前要确保CPU的同步光缆已经连接。同步光纤连接如图1所示：

图1 S7-400H 同步光纤的连接

三．通过STEP7进行硬件组态

1．创建项目并组态S7-400H站

在STEP7中新建一个项目，在“插入”菜单下的“站点”选项中选择SIMATIC H 站点，添加一个新的S7-400H的站，如图2所示：

图2 创建项目和添加S7-400H站

2. 配置硬件

(1) 在S7-400H站目录下，双击“硬件”打开硬件配置；

(2) 添加一个UR2-H机架，如图3所示：

图3 添加UR2-H机架

3. 配置电源和CPU，并设定CPU上PROFIBUS DP主站的地址，默认为2，如图4所示：

图4 添加电源和S7-400H CPU 4. 添加同步子模板到IF1和IF2槽位上,如图5所示：

图5 添加同步子模块

5）添加以太网网卡，设置MAC网络地址和IP地址，如图6所示：

图6 添加以太网网卡并设置MAC地址和IP地址

说明：通常采用以太网与WINCC6.0进行通讯。

6) 将机架0的硬件配置复制，粘贴机架1并调整网络参数，如：以太网的MAC地址等，在硬件组态中出现两个机架，如图7所示：

STEP7连接与上传下载程序文件

STEP7连接与上传下载程序文件

..

..

.. .. .. Step 7 连接, 下载 与 上传

本文简述如何与S7-300或S7-400 PLC进行连接和下载、上传程序。 以下皆使用西门子

SIMATIC STEP 7 version 5.4 软件演示。

从开始菜单中打开 SIMATIC Manager编程软件。

与 S7 PLC进行通讯连接

编程线缆

编程通讯线缆主要有三种：

1. CP5512卡（插在PCMCIA插槽中）。

注：CP5512订货号 6GK1 551-2AA00

2. 带串口或USB接口的PC适配器。

注：串口线缆订货号 6ES7 972-0CA3-0XA0

USB口线缆订货号 6ES7 972-0CB20-0XA0 ..

..

.. .. ..

3. 网线

CP5512卡和PC适配器可以与PLC的MPI接口或PROFIBUS接口通讯（PROFIBUS接口在

PLC上标记为DP）。要注意的是PC适配器从PLC的通讯口上获得电源，而CP5512卡从电

脑获得电源。

以太网(TCP/IP)通讯使用一根标准网线连接电脑和PLC的网口（PLC网络中已经安装了

CP343/443模块或网络交换机）。

检查通讯

将编程线缆插好后，可通过点击“访问节点”图标检查通讯情况。

STEP7连接与上传下载程序

STEP7连接与上传下载程序

Step 7 连接, 下载 与 上传

来自/

本文简述如何与S7-300或S7-400 PLC进行连接和下载、上传程序。 以下皆使用西门子SIMATIC STEP 7 version 5.4 软件演示。

从开始菜单中打开 SIMATIC Manager编程软件。

与 S7 PLC进行通讯连接

编程线缆

编程通讯线缆主要有三种： 1. CP5512卡（插在PCMCIA插槽中）。

注：CP5512订货号 6GK1 551-2AA00

2. 带串口或USB接口的PC适配器。

注：串口线缆订货号 6ES7 972-0CA3-0XA0 USB口线缆订货号 6ES7 972-0CB20-0XA0

第 1 页，共 10 页

欢迎大家来我的博客交流: /

3. 网线

CP5512卡和PC适配器可以与PLC的MPI接口或PROFIBUS接口通讯（PROFIBUS接口在

PLC上标记为DP）。要注意的是PC适配器从PLC的通讯口上获得电源，而CP5512卡从电

脑获得电源。

以太网(TCP/IP)通讯使用一根标准网线连接电脑和PLC的网口（PLC网络中已经安装了CP343/443模块或网络交换机）。

检查通讯

将编程线缆插好后，可通过点击“访问节点”图标检查通讯情况。

如果通讯成功，将会弹出如下窗口。此时可将节点窗口关闭并准备下载和上传操作。

第 2 页，共 10 页

欢迎大家来我的博客交流: /

如果通讯失败会弹出以下窗口：

这说明通讯线缆未连接到编程口，或设置错误。

设置PG/PC 接口

为启动与PLC的通讯，需要配置PC/PG接口的编程线缆和通讯协议。打开菜单选项 > 设置PG/PC接口

第 3 页，共 10 页

欢迎大家来我的博客交流: /将会弹出以下窗口显示所有不同的接口(即通讯驱动)。

STEP7_V54_SP5的新特点

STEP7_V54_SP5的新特点

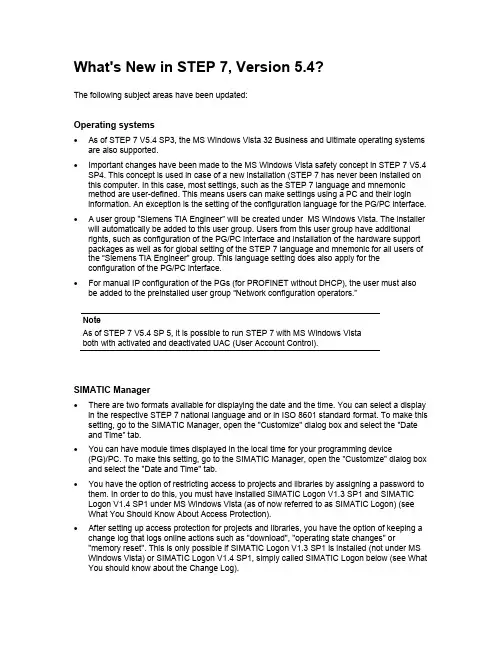

What's New in STEP 7, Version 5.4?

The following subject areas have been updated:

Operating systems

• As of STEP 7 V5.4 SP3, the MS Windows Vista 32 Business and Ultimate operating systems

are also supported.

• Important changes have been made to the MS Windows Vista safety concept in STEP 7 V5.4

SP4. This concept is used in case of a new installation (STEP 7 has never been installed on

this computer. In this case, most settings, such as the STEP 7 language and mnemonic

method are user-defined. This means users can make settings using a PC and their login

information. An exception is the setting of the configuration language for the PG/PC interface.

• A user group ”Siemens TIA Engineer” will be created under MS Windows Vista. The installer

will automatically be added to this user group. Users from this user group have additional
