玻璃砖施工流程

山西兆光发电有限责任公司2×600MW工程 烟囱钢内筒防腐工程施工方案

第1页，共18页 目 录

一、编制依据及适用范围 „„„„„„„„„„„„„„„„„„„„„„„„„2

1.1编制依据„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„2

1.2适用范围„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„2

二、项目概况„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„2

三、作业必备的条件„„„„„„„„„„„„„„„„„„„„„„„„„„„2

3.1作业前应具备的条件 „„„„„„„„„„„„„„„„„„„„„„„„„2

3.2施工所需的机械及工器具 „„„„„„„„„„„„„„„„„„„„„„„2

3.3劳动力配备及要求 „„„„„„„„„„„„„„„„„„„„„„„„„„2

3.4施工场地、道路要求 „„„„„„„„„„„„„„„„„„„„„„„„„2

3.5作业人员分工职责及权限„„„„„„„„„„„„„„„„„„„„„„„„3

四、主要作业流程、施工方法及技术要求„„„„„„„„„„„„„„„„„„„5

4.2作业流程„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„„5

4.2主要施工方法及技术要求„„„„„„„„„„„„„„„„„„„„„„„„5

4.3作业工序的中间交接程序„„„„„„„„„„„„„„„„„„„„„„„„8

五、作业的质量保证及质量控制措施„„„„„„„„„„„„„„„„„„„„9

5.1质量保证体系„„„„„„„„„„„„„„„„„„„„„„„„„„„„9

5.2质量控制措施„„„„„„„„„„„„„„„„„„„„„„„„„„„„10

六、作业过程中的成品保护措施„„„„„„„„„„„„„„„„„„„„„„10

七、作业的安全、环境要求及措施„„„„„„„„„„„„„„„„„„„„„„11

玻璃砖隔墙施工方案

一、 基本规定

本工艺规程适用于一般建筑装饰要求较高的玻璃砖隔墙工程的施工。

二、施工准备

1.技术准备

(1)图纸会审，编制玻璃砖隔墙工程施工方案。

(2)对施工班组进行技术交底。

(3)对施工班组进行安全交底。

2.材料准备

(1)玻璃砖:一般为内壁呈凸凹状的空心砖或实心砖，四周有5mm的凹槽，要求棱角整齐。

(2)水泥:用32.5普通硅酸盐白水泥。

(3)砂: 用白色砂砾，粒径0.1～1.0mm，不含泥土及其他颜色的杂质。

(4)掺合料: 白灰膏、石膏粉、胶粘剂。

(5)其他材料:Φ6mm钢筋、玻璃丝毡或聚苯乙烯、槽钢等。

三、主要机具

一般备有大铲、托线板、线坠、卷尺、水平尺、皮数杆、小水桶、存灰槽、橡皮锤、扫帚和透明塑料胶带条等。

四、作业条件

(1)基层防水层及保护层已施工完毕，并已验收。

(2)基层用素混凝土或垫木找平，并找好标高。根据玻璃砖的排列作出基础底脚,底脚通常厚度略小于玻璃砖的厚度。

(3)在墙下面弹好撂底砖线，按标高立好皮数杆，皮数杆的间距以15～20m为合适。

(4)按设计图对墙的尺寸要求，将与玻璃砖隔墙相接的建筑墙面的侧边整修平整垂直,并在玻璃砖墙四周弹好墙身线、门窗洞口位置线及其他尺寸线，办完预检手续。

(5)当玻璃砖砌筑在金属或木质框架中,则应先安装固定好墙顶及两侧的槽钢或木框。

五、玻璃砖隔墙工程工艺流程

1.工艺流程

2.组砌方法一般采用十字缝立砖砌筑。

3.玻璃砖应预先挑选棱角整齐、规格基本相同、砖的对角线基本一致、表面无裂纹的砖备用。

4.按弹好的玻璃砖位置线，核对玻璃砖墙长度尺寸是否符合排砖模数，如不符合，应适当调整砖墙两侧的槽钢或木框的宽度及砖缝的宽度，墙两侧调整的宽度要一致，同时与砖墙上部槽钢调整后的宽度也尽量保持一致。

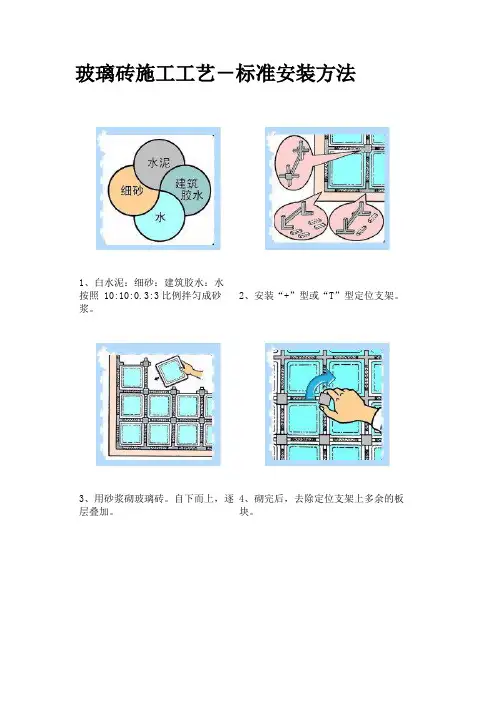

玻璃砖施工工艺－标准安装方法

1、白水泥：细砂：建筑胶水：水

按照 10:10:0.3:3比例拌匀成砂浆。 2、安装“+”型或“T”型定位支架。

3、用砂浆砌玻璃砖。自下而上，逐层叠加。 4、砌完后，去除定位支架上多余的板块。

5、用腻刀勾缝，并去除多余的砂浆。 6、及时用潮湿的抹布擦去玻璃砖上的砂浆。

玻璃砖隔墙施工注意事项

玻璃砖分隔墙也是玻璃分隔墙的一种，但玻璃砖是一块块砌的，其重量比其他玻璃分隔要大，其施工工艺也有别于其他砌体，所以玻璃砖容易出现开裂、松动、凹凸，甚至碎裂，影响装饰效果。因此在玻璃砖分隔墙施工中应注意以下几个方面：

1.玻璃砖应砌筑在配有两根f6？f8钢筋增强的基础上。基础高度不应大于150mm，宽度应大于玻璃砖厚度20mm以上。

2.玻璃砖分隔墙顶部和两端应用金属型材，其糟口宽度应大于砖厚度1O－18mm以上。

3.当隔断长度或高度大于1500mm时，砖间应设f6-f8钢筋增强。在垂直方向每二层设置一根钢筋（当长度、高度均超过150Omm时，设置二根钢筋）；在水平方向每隔三个垂直缝设置一根钢筋。钢筋伸入槽口不小于35mm。

4.用钢筋增强的玻璃砖隔断高度不得超过4m。

5.金属型材应用不小于f8的镀锌膨胀螺栓固定，间距不大于5OOmm。

6.玻璃分隔墙两端与金属型材两翼应留有宽度不小于4mm的滑缝，缝内用油毡填充；玻璃分隔板与型材腹面应留有宽度不小于10mm的胀缝，缝内用硬质泡沫塑料填充。滑缝与胀缝的设置是为了适应玻璃砖热胀冷缩或结构轻微变化，以免玻璃砖分隔墙损坏。

7.玻璃砖最上面一层砖应伸入顶部金属型材槽口10－25mm，与型材腹面之间用水楔固定，以免玻璃砖因受刚性挤压而破碎。

8.砌玻璃砖的砂浆标号应为M5。勾缝的砂浆与河砂（细砂）配合比为1:1。

9.玻璃砖之间的接缝不得小于10mm，且不大于30mm。

10.玻璃砖与型材、型材与建筑物的结合部，应用弹性密封胶密封。

玻璃砖安装施工法图解

玻璃砖是优质的装饰新材料，由于玻璃砖质量稳定，玻璃砖优异的功能和特性，给人们的生活带来了许多光彩，已被室内装饰广泛使用。

玻璃砖安装施工法图解一

1、砂浆配制（按照白水:细砂:建筑胶水:水＝10:10:0.3:3的比例拌匀）

2、安装定位支架（“＋”型或“T”型或“L”型）

3、采用砂浆砌玻璃砖 （自下而上，逐层叠加）

4、玻璃砌完后，去除定位支架上多余的板块。

5、用腻刀对玻璃砖进行勾缝，并去除多余的砂浆。

6、勾缝时,及时用潮湿的抹布擦去玻璃砖上的砂浆。

玻璃砖安装施工法图解二

1、准备足量的“＋”字固定间隔框及确定水平用的长形木片（宽约5公分、厚度不超过0.4公分，数量与砖墙行数相同）

2、在计划施工的地方进行丈量，并先制作木框架

3、木框架制好以后，开始调和玻璃砖专用粘接剂

4、玻璃砖专用粘接剂刷均匀

5、将玻璃砖侧面涂上已调和好的粘接剂，由框架下方角落处开始，一块一块砌上玻璃砖，务必确定每一块玻璃砖的四个角落都放置了固定间隔框

6、木框边缘或转角处的固定间隔框应切为“L”型或“T”形，以利于边缘或转角的固定

7、使用准备好的长形木片作为水平固定板，在每一行的第一块玻璃砖砌上后，插入其上方固定间隔框的间隙，同一行的玻璃砖则可以依照这个固定板来确定水平位置（这些固定板会被粘接剂与矽胶覆盖，不需取下）

8、在全部玻璃砖砌铺完成后，将固定间隔框的外漏部分去除，并将缝隙中多余的粘接剂清除

9、待8～12小时粘接剂干后，可用不同颜色的矽胶注入玻璃砖间隙处，以增加结构强度，还可装饰外观颜色

玻璃砖隔墙施工注意事项

玻璃砖分隔墙也是玻璃分隔墙的一种，但玻璃砖是一块块砌的，其重量比其他玻璃分隔要大，其施工工艺也有别于其他砌体，所以玻璃砖容易出现开裂、松动、凹凸，甚至碎裂，影响装饰效果。因此在玻璃砖分隔墙施工中应注意以下几个方面：

1.玻璃砖应砌筑在配有两根f6？f8钢筋增强的基础上。基础高度不应大于150mm，宽度应大于玻璃砖厚度20mm以上。
