玻璃砖施工工艺

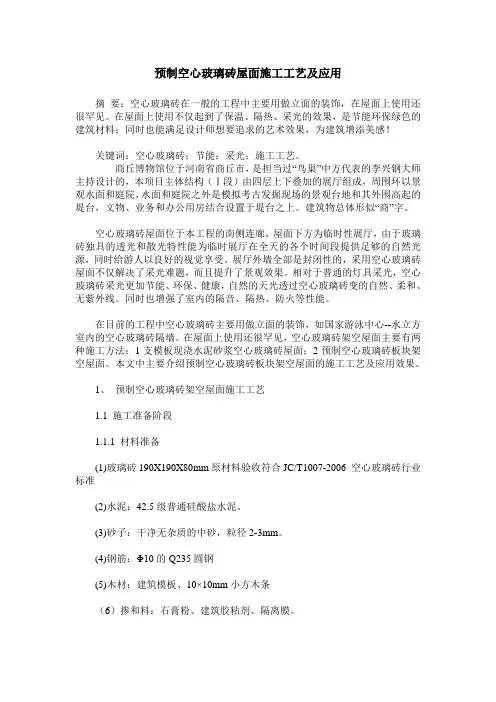

预制空心玻璃砖屋面施工工艺及应用

摘 要：空心玻璃砖在一般的工程中主要用做立面的装饰，在屋面上使用还很罕见。在屋面上使用不仅起到了保温、隔热、采光的效果，是节能环保绿色的建筑材料；同时也能满足设计师想要追求的艺术效果，为建筑增添美感！

关键词：空心玻璃砖；节能；采光；施工工艺。

商丘博物馆位于河南省商丘市，是担当过“鸟巢”中方代表的李兴钢大师主持设计的，本项目主体结构（Ⅰ段）由四层上下叠加的展厅组成，周围环以景观水面和庭院，水面和庭院之外是模拟考古发掘现场的景观台地和其外围高起的堤台，文物、业务和办公用房结合设置于堤台之上。建筑物总体形似“商”字。

空心玻璃砖屋面位于本工程的南侧连廊，屋面下方为临时性展厅，由于玻璃砖独具的透光和散光特性能为临时展厅在全天的各个时间段提供足够的自然光源，同时给游人以良好的视觉享受。展厅外墙全部是封闭性的，采用空心玻璃砖屋面不仅解决了采光难题，而且提升了景观效果。相对于普通的灯具采光，空心玻璃砖采光更加节能、环保、健康，自然的天光透过空心玻璃砖变的自然、柔和、无紫外线。同时也增强了室内的隔音、隔热、防火等性能。

在目前的工程中空心玻璃砖主要用做立面的装饰，如国家游泳中心--水立方室内的空心玻璃砖隔墙。在屋面上使用还很罕见，空心玻璃砖架空屋面主要有两种施工方法：1支模板现浇水泥砂浆空心玻璃砖屋面；2预制空心玻璃砖板块架空屋面。本文中主要介绍预制空心玻璃砖板块架空屋面的施工工艺及应用效果。

1、 预制空心玻璃砖架空屋面施工工艺

1.1 施工准备阶段

1.1.1 材料准备

(1)玻璃砖190X190X80mm原材料验收符合JC/T1007-2006 空心玻璃砖行业标准

(2)水泥：42.5级普通硅酸盐水泥。

(3)砂子：干净无杂质的中砂，粒径2-3mm。

(4)钢筋：Φ10的Q235圆钢

(5)木材：建筑模板、10×10mm小方木条

（6）掺和料：石膏粉、建筑胶粘剂、隔离膜。

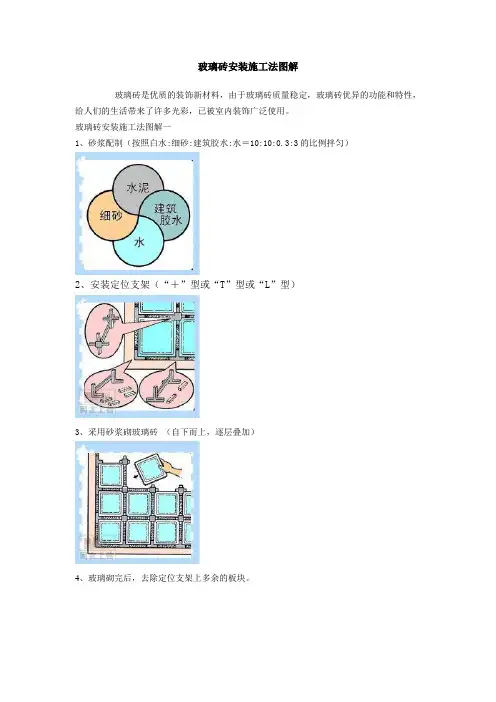

玻璃砖安装施工法图解

玻璃砖是优质的装饰新材料，由于玻璃砖质量稳定，玻璃砖优异的功能和特性，给人们的生活带来了许多光彩，已被室内装饰广泛使用。

玻璃砖安装施工法图解一

1、砂浆配制（按照白水:细砂:建筑胶水:水＝10:10:0.3:3的比例拌匀）

2、安装定位支架（“＋”型或“T”型或“L”型）

3、采用砂浆砌玻璃砖 （自下而上，逐层叠加）

4、玻璃砌完后，去除定位支架上多余的板块。

5、用腻刀对玻璃砖进行勾缝，并去除多余的砂浆。

6、勾缝时,及时用潮湿的抹布擦去玻璃砖上的砂浆。

玻璃砖安装施工法图解二

1、准备足量的“＋”字固定间隔框及确定水平用的长形木片（宽约5公分、厚度不超过0.4公分，数量与砖墙行数相同）

2、在计划施工的地方进行丈量，并先制作木框架

3、木框架制好以后，开始调和玻璃砖专用粘接剂

4、玻璃砖专用粘接剂刷均匀

5、将玻璃砖侧面涂上已调和好的粘接剂，由框架下方角落处开始，一块一块砌上玻璃砖，务必确定每一块玻璃砖的四个角落都放置了固定间隔框

6、木框边缘或转角处的固定间隔框应切为“L”型或“T”形，以利于边缘或转角的固定

7、使用准备好的长形木片作为水平固定板，在每一行的第一块玻璃砖砌上后，插入其上方固定间隔框的间隙，同一行的玻璃砖则可以依照这个固定板来确定水平位置（这些固定板会被粘接剂与矽胶覆盖，不需取下）

8、在全部玻璃砖砌铺完成后，将固定间隔框的外漏部分去除，并将缝隙中多余的粘接剂清除

9、待8～12小时粘接剂干后，可用不同颜色的矽胶注入玻璃砖间隙处，以增加结构强度，还可装饰外观颜色

玻璃砖隔墙施工注意事项

玻璃砖分隔墙也是玻璃分隔墙的一种，但玻璃砖是一块块砌的，其重量比其他玻璃分隔要大，其施工工艺也有别于其他砌体，所以玻璃砖容易出现开裂、松动、凹凸，甚至碎裂，影响装饰效果。因此在玻璃砖分隔墙施工中应注意以下几个方面：

1.玻璃砖应砌筑在配有两根f6？f8钢筋增强的基础上。基础高度不应大于150mm，宽度应大于玻璃砖厚度20mm以上。

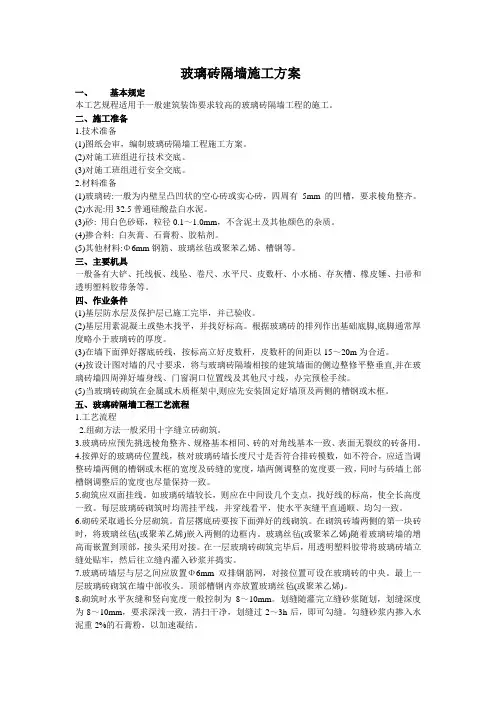

玻璃砖隔墙施工方案

一、 基本规定

本工艺规程适用于一般建筑装饰要求较高的玻璃砖隔墙工程的施工。

二、施工准备

1.技术准备

(1)图纸会审，编制玻璃砖隔墙工程施工方案。

(2)对施工班组进行技术交底。

(3)对施工班组进行安全交底。

2.材料准备

(1)玻璃砖:一般为内壁呈凸凹状的空心砖或实心砖，四周有5mm的凹槽，要求棱角整齐。

(2)水泥:用32.5普通硅酸盐白水泥。

(3)砂: 用白色砂砾，粒径0.1～1.0mm，不含泥土及其他颜色的杂质。

(4)掺合料: 白灰膏、石膏粉、胶粘剂。

(5)其他材料:Φ6mm钢筋、玻璃丝毡或聚苯乙烯、槽钢等。

三、主要机具

一般备有大铲、托线板、线坠、卷尺、水平尺、皮数杆、小水桶、存灰槽、橡皮锤、扫帚和透明塑料胶带条等。

四、作业条件

(1)基层防水层及保护层已施工完毕，并已验收。

(2)基层用素混凝土或垫木找平，并找好标高。根据玻璃砖的排列作出基础底脚,底脚通常厚度略小于玻璃砖的厚度。

(3)在墙下面弹好撂底砖线，按标高立好皮数杆，皮数杆的间距以15～20m为合适。

(4)按设计图对墙的尺寸要求，将与玻璃砖隔墙相接的建筑墙面的侧边整修平整垂直,并在玻璃砖墙四周弹好墙身线、门窗洞口位置线及其他尺寸线，办完预检手续。

(5)当玻璃砖砌筑在金属或木质框架中,则应先安装固定好墙顶及两侧的槽钢或木框。

五、玻璃砖隔墙工程工艺流程

1.工艺流程

2.组砌方法一般采用十字缝立砖砌筑。

3.玻璃砖应预先挑选棱角整齐、规格基本相同、砖的对角线基本一致、表面无裂纹的砖备用。

4.按弹好的玻璃砖位置线，核对玻璃砖墙长度尺寸是否符合排砖模数，如不符合，应适当调整砖墙两侧的槽钢或木框的宽度及砖缝的宽度，墙两侧调整的宽度要一致，同时与砖墙上部槽钢调整后的宽度也尽量保持一致。

地面工程施工工艺流程

木工工程施工工艺流程

墙面装饰施工工艺流程

油漆涂料施工工艺流程

吊顶工程装饰工艺流程

电路灯具施工工艺流程

卫浴洁具安装工艺流程

管路改造工程工艺流程

厨房设备施工工艺流程

铝合金门窗的工艺流程

地面工程施工工艺流程

石材地面施工工艺流程

陶瓷地面砖铺贴工艺流程

木地板铺贴工艺流程

塑料地板铺贴工艺流程

地毯铺设工艺流程

水泥砂浆抹灰的施工

石材地面的施工工艺流程

石材地面指天然花岗石、大理石及人造花岗石、大理石等地面。

一、石材地面装饰构造:

室内地面所用石材一般为磨光的板材，板厚20毫米左右，目前也有薄板，厚度在10毫米左右，适于家庭装饰用。每块大小在300毫米×300毫米~500毫米×500毫米。可使用薄板和1：2水泥砂浆掺107胶铺贴。

石材地面装饰根本工艺流程：

清扫整理基层地面→水泥砂浆找平→定标高、弹线→选料→板材浸水湿润→安装标准块→摊铺水泥砂浆→铺贴石材→灌缝→清洁→养护交工。

三、施工要点:

基层处理要干净,上下不平处要先凿平和修补, 基层应清洁，不能有砂浆、尤其是白灰砂浆灰、油渍等，并用水湿润地面。

铺装石材、瓷质砖时必须安放标准块,标准块应安放在十字线交点,对角安装。

铺装操作时要每行依次挂线,石材必须浸水湿润,阴干后擦净反面。 石材、瓷质砖地面铺装后的养护十分重要,安装24小时后必须洒水养护, 铺巾完后覆盖锯末养护。

四、本卷须知。

〔1〕铺贴前将板材进行试拼，对花、对色、编号，以入铺设出的地面花色一致。

〔2〕石材必须浸水阴干。以免影响其凝结硬化，发生空鼓、起壳等问题。

〔3〕铺贴完成后，2~3天内不得上人。

铺贴陶瓷地面砖根本工艺流程

1、铺贴彩色釉面砖类：

处理基层→弹线→瓷砖浸水湿润→摊铺水泥砂浆→安装标准块→铺贴地面砖→勾缝→清洁→养护。

2、铺贴陶瓷锦砖〔马赛克〕类：
