玻璃砖隔墙施工工艺流程

玻璃砖隔墙施工方案

一、 基本规定

本工艺规程适用于一般建筑装饰要求较高的玻璃砖隔墙工程的施工。

二、施工准备

1.技术准备

(1)图纸会审，编制玻璃砖隔墙工程施工方案。

(2)对施工班组进行技术交底。

(3)对施工班组进行安全交底。

2.材料准备

(1)玻璃砖:一般为内壁呈凸凹状的空心砖或实心砖，四周有5mm的凹槽，要求棱角整齐。

(2)水泥:用32.5普通硅酸盐白水泥。

(3)砂: 用白色砂砾，粒径0.1～1.0mm，不含泥土及其他颜色的杂质。

(4)掺合料: 白灰膏、石膏粉、胶粘剂。

(5)其他材料:Φ6mm钢筋、玻璃丝毡或聚苯乙烯、槽钢等。

三、主要机具

一般备有大铲、托线板、线坠、卷尺、水平尺、皮数杆、小水桶、存灰槽、橡皮锤、扫帚和透明塑料胶带条等。

四、作业条件

(1)基层防水层及保护层已施工完毕，并已验收。

(2)基层用素混凝土或垫木找平，并找好标高。根据玻璃砖的排列作出基础底脚,底脚通常厚度略小于玻璃砖的厚度。

(3)在墙下面弹好撂底砖线，按标高立好皮数杆，皮数杆的间距以15～20m为合适。

(4)按设计图对墙的尺寸要求，将与玻璃砖隔墙相接的建筑墙面的侧边整修平整垂直,并在玻璃砖墙四周弹好墙身线、门窗洞口位置线及其他尺寸线，办完预检手续。

(5)当玻璃砖砌筑在金属或木质框架中,则应先安装固定好墙顶及两侧的槽钢或木框。

五、玻璃砖隔墙工程工艺流程

1.工艺流程

2.组砌方法一般采用十字缝立砖砌筑。

3.玻璃砖应预先挑选棱角整齐、规格基本相同、砖的对角线基本一致、表面无裂纹的砖备用。

4.按弹好的玻璃砖位置线，核对玻璃砖墙长度尺寸是否符合排砖模数，如不符合，应适当调整砖墙两侧的槽钢或木框的宽度及砖缝的宽度，墙两侧调整的宽度要一致，同时与砖墙上部槽钢调整后的宽度也尽量保持一致。

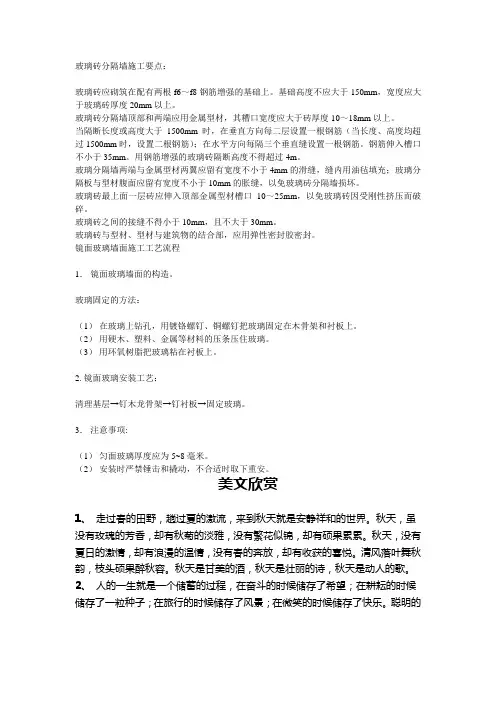

玻璃砖分隔墙施工要点：

玻璃砖应砌筑在配有两根f6～f8钢筋增强的基础上。基础高度不应大于150mm，宽度应大于玻璃砖厚度20mm以上。

玻璃砖分隔墙顶部和两端应用金属型材，其糟口宽度应大于砖厚度10～18mm以上。

当隔断长度或高度大于1500mm时，在垂直方向每二层设置一根钢筋（当长度、高度均超过1500mm时，设置二根钢筋）；在水平方向每隔三个垂直缝设置一根钢筋。钢筋伸入槽口不小于35mm。用钢筋增强的玻璃砖隔断高度不得超过4m。

玻璃分隔墙两端与金属型材两翼应留有宽度不小于4mm的滑缝，缝内用油毡填充；玻璃分隔板与型材腹面应留有宽度不小于10mm的胀缝，以免玻璃砖分隔墙损坏。

玻璃砖最上面一层砖应伸入顶部金属型材槽口10～25mm，以免玻璃砖因受刚性挤压而破碎。

玻璃砖之间的接缝不得小于10mm，且不大于30mm。

玻璃砖与型材、型材与建筑物的结合部，应用弹性密封胶密封。

镜面玻璃墙面施工工艺流程

1． 镜面玻璃墙面的构造。

玻璃固定的方法：

（1） 在玻璃上钻孔，用镀铬螺钉、铜螺钉把玻璃固定在木骨架和衬板上。

（2） 用硬木、塑料、金属等材料的压条压住玻璃。

（3） 用环氧树脂把玻璃粘在衬板上。

2. 镜面玻璃安装工艺：

清理基层→钉木龙骨架→钉衬板→固定玻璃。

3． 注意事项:

（1） 匀面玻璃厚度应为5~8毫米。

（2） 安装时严禁锤击和撬动，不合适时取下重安。

美文欣赏

1、 走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。秋天，虽没有玫瑰的芳香，却有秋菊的淡雅，没有繁花似锦，却有硕果累累。秋天，没有夏日的激情，却有浪漫的温情，没有春的奔放，却有收获的喜悦。清风落叶舞秋韵，枝头硕果醉秋容。秋天是甘美的酒，秋天是壮丽的诗，秋天是动人的歌。

2、 人的一生就是一个储蓄的过程，在奋斗的时候储存了希望；在耕耘的时候储存了一粒种子；在旅行的时候储存了风景；在微笑的时候储存了快乐。聪明的人善于储蓄，在漫长而短暂的人生旅途中，学会储蓄每一个闪光的瞬间，然后用它们酿成一杯美好的回忆，在四季的变幻与交替之间，散发浓香，珍藏一生！

龙源期刊网

圆钢骨架玻璃砖隔墙施工技术

作者：周业凯 吴杰 蔡耀能 孙嘉亮 陶丽丽

来源：《海峡科技与产业》2017年第03期

摘 要：圆钢骨架玻璃砖隔墙以玻璃砖为砌体，砌筑时，间隔一定高度，在纵横排玻璃砖之间安装镀锌圆钢，且镀锌圆钢需锚入已有结构，或通过角钢将两者相连，形成金属骨架。玻璃砖之间采用专用配合比白水泥砂浆进行粘结、填缝。适用于房屋建筑工程、土木工程及工业安装工程中的砌体工程。

关键词：玻璃砖隔墙；圆钢骨架；砌体工程

0 引言

玻璃砖隔墙的应用在经济发达的国家和地区应用比效普遍。如科威特这一盛产石油的海湾小国对玻璃砖这一材料的使用随处可见。本文以中国一冶所承建的科威特JABER住宅新城项目为例，对玻璃砖隔墙的应用技术加以分析说明。

1 工程概况

科威特JABER住宅新城项目位于科威特80号及605号公路交界处北部，占地累计2平方公里，距离科威特城约15公里，项目合同造价37.8亿元。除1475栋别墅及基础设施外，还包括公共建筑（如学校、政府大楼、超市、警察局等99栋公共建筑体）。该项目在政府大楼、14栋多层、诊所、4个商店群皆采用了本施工技术，在政府大楼入口、礼堂四周墙壁孔洞、楼梯间墙壁孔洞、办公室；多层围墙墙壁；诊所墙壁洞口等处应用，面积累计460平，用量累计12695块。

2 施工工艺流程及操作要点

2.1 施工工艺流程

玻璃砖的选型及布局设计→材料进场及场地清理→现场墙体或地面、构件上弹线拉线→镀锌圆钢骨架安装→专用白水泥粘结砂浆砌筑→勾缝→清理及维护

2.2 施工操作要点

2.2.1 玻璃砖的选型及布局设计

根据科威特公共建筑、住宅通用规范描述，玻璃砖的标准国际规格为19cm*19cm*（10.2cm或10.8cm）、24*24*8cm、11.5*11.5*8cm。本项目选择的玻璃砖型号为龙源期刊网

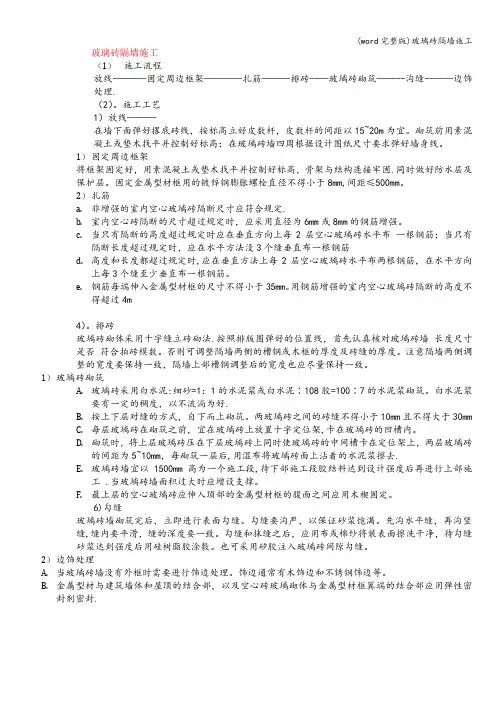

(word完整版)玻璃砖隔墙施工

玻璃砖隔墙施工

（1） 施工流程

放线-———固定周边框架————扎筋———排砖--—玻璃砖砌筑——--沟缝--——边饰处理.

（2）。施工工艺

1）放线———

在墙下面弹好撂底砖线，按标高立好皮数杆，皮数杆的间距以15~20m为宜。砌筑前用素混凝土或垫木找平并控制好标高；在玻璃砖墙四周根据设计图纸尺寸要求弹好墙身线。

1） 固定周边框架

将框架固定好，用素混凝土或垫木找平并控制好标高，骨架与结构连接牢固.同时做好防水层及保护层。固定金属型材框用的镀锌钢膨胀螺栓直径不得小于8mm,间距≤500mm。

2） 扎筋

a. 非增强的室内空心玻璃砖隔断尺寸应符合规定.

b. 室内空心砖隔断的尺寸超过规定时，应采用直径为6mm或8mm的钢筋增强。

c. 当只有隔断的高度超过规定时应在垂直方向上每2层空心玻璃砖水平布 一根钢筋；当只有隔断长度超过规定时，应在水平方法没3个缝垂直布一根钢筋

d. 高度和长度都超过规定时,应在垂直方法上每2层空心玻璃砖水平布两根钢筋，在水平方向上每3个缝至少垂直布一根钢筋。

e. 钢筋每端伸入金属型材框的尺寸不得小于35mm。用钢筋增强的室内空心玻璃砖隔断的高度不得超过4m

4）。排砖

玻璃砖砌体采用十字缝立砖砌法.按照排版图弹好的位置线，首先认真核对玻璃砖墙 长度尺寸是否 符合拍砖模数。否则可调整隔墙两侧的槽钢或木框的厚度及砖缝的厚度。注意隔墙两侧调整的宽度要保持一致，隔墙上部槽钢调整后的宽度也应尽量保持一致。

1） 玻璃砖砌筑

A. 玻璃砖采用白水泥:细砂=1：1的水泥浆或白水泥∶108胶=100∶7的水泥浆砌筑。白水泥浆要有一定的稠度，以不流淌为好.

B. 按上下层对缝的方式，自下而上砌筑。两玻璃砖之间的砖缝不得小于10mm且不得大于30mm

C. 每层玻璃砖在砌筑之前，宜在玻璃砖上放置十字定位架,卡在玻璃砖的凹槽内。

D. 砌筑时，将上层玻璃砖压在下层玻璃砖上同时使玻璃砖的中间槽卡在定位架上，两层玻璃砖的间距为5~10mm，每砌筑一层后,用湿布将玻璃砖面上沾着的水泥浆擦去.
