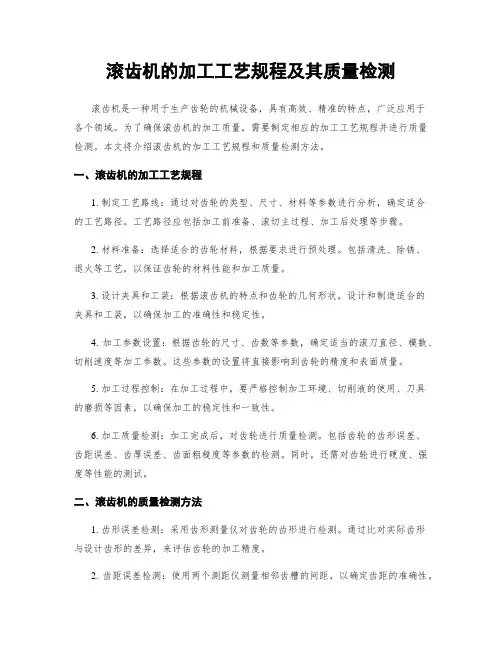

滚齿机的加工工艺规程及其质量检测滚齿机是一种用于生产齿轮的机械设备，具有高效、精准的特点，广泛应用于各个领域。

为了确保滚齿机的加工质量，需要制定相应的加工工艺规程并进行质量检测。

本文将介绍滚齿机的加工工艺规程和质量检测方法。

一、滚齿机的加工工艺规程1. 制定工艺路线：通过对齿轮的类型、尺寸、材料等参数进行分析，确定适合的工艺路径。

工艺路径应包括加工前准备、滚切主过程、加工后处理等步骤。

2. 材料准备：选择适合的齿轮材料，根据要求进行预处理。

包括清洗、除锈、退火等工艺，以保证齿轮的材料性能和加工质量。

3. 设计夹具和工装：根据滚齿机的特点和齿轮的几何形状，设计和制造适合的夹具和工装，以确保加工的准确性和稳定性。

4. 加工参数设置：根据齿轮的尺寸、齿数等参数，确定适当的滚刀直径、模数、切削速度等加工参数。

这些参数的设置将直接影响到齿轮的精度和表面质量。

5. 加工过程控制：在加工过程中，要严格控制加工环境、切削液的使用、刀具的磨损等因素，以确保加工的稳定性和一致性。

6. 加工质量检测：加工完成后，对齿轮进行质量检测。

包括齿轮的齿形误差、齿距误差、齿厚误差、齿面粗糙度等参数的检测。

同时，还需对齿轮进行硬度、强度等性能的测试。

二、滚齿机的质量检测方法1. 齿形误差检测：采用齿形测量仪对齿轮的齿形进行检测。

通过比对实际齿形与设计齿形的差异，来评估齿轮的加工精度。

2. 齿距误差检测：使用两个测距仪测量相邻齿槽的间距，以确定齿距的准确性。

3. 齿厚误差检测：使用专用测量仪器对齿轮齿面的厚度进行测量，确认其与设计要求的一致性。

4. 齿面粗糙度检测：使用表面粗糙度仪测量齿轮齿面的粗糙度，以评估齿轮表面质量。

5. 硬度测试：采用硬度测量仪对齿轮的硬度进行检测，以确保其达到要求的强度标准。

6. 强度测试：通过进行强度试验或者材料化学成分分析，来评估齿轮的强度性能。

通过以上的质量检测方法，可以全面评估滚齿机加工出的齿轮的质量。

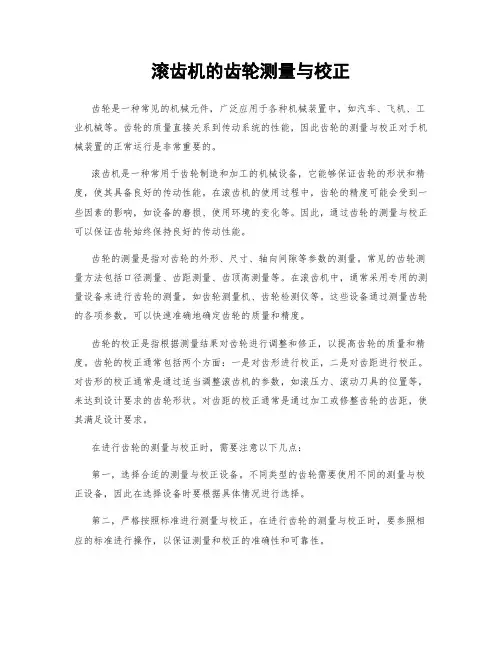

滚齿机的齿轮测量与校正齿轮是一种常见的机械元件，广泛应用于各种机械装置中，如汽车、飞机、工业机械等。

齿轮的质量直接关系到传动系统的性能，因此齿轮的测量与校正对于机械装置的正常运行是非常重要的。

滚齿机是一种常用于齿轮制造和加工的机械设备，它能够保证齿轮的形状和精度，使其具备良好的传动性能。

在滚齿机的使用过程中，齿轮的精度可能会受到一些因素的影响，如设备的磨损、使用环境的变化等。

因此，通过齿轮的测量与校正可以保证齿轮始终保持良好的传动性能。

齿轮的测量是指对齿轮的外形、尺寸、轴向间隙等参数的测量。

常见的齿轮测量方法包括口径测量、齿距测量、齿顶高测量等。

在滚齿机中，通常采用专用的测量设备来进行齿轮的测量，如齿轮测量机、齿轮检测仪等。

这些设备通过测量齿轮的各项参数，可以快速准确地确定齿轮的质量和精度。

齿轮的校正是指根据测量结果对齿轮进行调整和修正，以提高齿轮的质量和精度。

齿轮的校正通常包括两个方面：一是对齿形进行校正，二是对齿距进行校正。

对齿形的校正通常是通过适当调整滚齿机的参数，如滚压力、滚动刀具的位置等，来达到设计要求的齿轮形状。

对齿距的校正通常是通过加工或修整齿轮的齿距，使其满足设计要求。

在进行齿轮的测量与校正时，需要注意以下几点：第一，选择合适的测量与校正设备。

不同类型的齿轮需要使用不同的测量与校正设备，因此在选择设备时要根据具体情况进行选择。

第二，严格按照标准进行测量与校正。

在进行齿轮的测量与校正时，要参照相应的标准进行操作，以保证测量和校正的准确性和可靠性。

第三，进行周期性的校正和维护。

由于滚齿机的使用过程中会受到一定的磨损和变形，因此需要定期对设备进行校正和维护，以保证测量和校正的准确性。

第四，合理选择校正方法。

在进行齿轮校正时，要根据具体情况选择合适的校正方法，以保证齿轮的质量和精度。

总之，滚齿机的齿轮测量与校正是保证齿轮传动性能的重要环节。

通过合理选择测量与校正设备，严格按照标准进行操作，定期进行校正和维护，并合理选择校正方法，可以保证齿轮始终具备良好的传动性能，提高机械装置的工作效率和可靠性。

齿形的精度评定指标及检测概述说明以及解释1. 引言1.1 概述齿形的精度评定指标及检测是在工程领域中广泛应用的重要技术。

在众多机械装置和传动系统中，齿轮的运行状态和性能关乎着整个系统的可靠性和效率。

因此，对齿轮齿形进行精确评定和有效检测是保障设备正常运行、提高生产效率的关键所在。

1.2 文章结构本文将从以下几个方面对齿形的精度评定指标及检测进行详细介绍。

首先，在第二部分将给出对齿形的定义和背景知识，并列举常用的评定指标，以帮助读者更好地理解问题。

接着，在第三部分将介绍齿形检测方法与技术，包括视觉检测方法和物理检测方法，并探讨其各自的优缺点以及进一步发展趋势。

第四部分将介绍测量系统及设备，包括其基本原理与构成，并详细介绍主要设备和仪器的特点，同时通过实际应用和案例分析来说明其实际价值。

最后，在第五部分将对全文进行总结，并展望齿形的精度评定与检测在未来的发展前景。

1.3 目的本文的目的是系统地介绍齿形的精度评定指标及检测技术，帮助读者了解其背景和基本原理，并掌握常用的评定指标和检测方法。

同时，通过实际案例的分析和讨论，进一步展示齿形检测技术在工程应用中的实际能力与价值。

最终，希望能够促进相关领域技术的研究与发展，推动工程装备制造行业向更高质量、更高效率迈进。

2. 齿形的精度评定指标2.1 定义和背景齿形的精度是指齿轮、传动带或链条等机械元件上齿的形状、尺寸以及与其他齿之间的配合准确性。

齿形的精度对于机械元件的正常运行和传动效率有着重要影响，因此，准确评定齿形精度是提高产品质量和保证工作可靠性的关键。

2.2 常用的评定指标在齿形精度的评定过程中，常用的指标包括：a) 圆跳动：圆跳动是描述旋转体上相邻两个齿顶（或两个齿谷）之间径向距离差异程度的指标。

它可以直接反映出齿轮轴向方向上是否有不规则振动或偏心现象。

b) 齿顶间隙：描述相邻两个齿顶之间垂直方向上的距离差异程度。

通过控制合适大小的间隙来保证正常配合和传动。

滚齿机在齿轮制造中的精度要求齿轮是现代机械中常见的传动装置，广泛应用于各行各业。

而为了确保齿轮能够正常运转并具备良好的传动效果，其制造过程中的精度要求显得尤为重要。

在齿轮制造中，滚齿机是一种常用的加工设备，而滚齿机的性能和精度直接关系着齿轮的质量和传动效率。

首先，滚齿机在齿轮制造中的精度要求包括齿轮的几何精度和位置精度。

几何精度指的是齿轮的齿形、齿距、齿厚等几何参数的精确度。

而位置精度则是指齿轮齿槽与滚齿机滚子的相对位置的精确度。

这两者的精度要求直接影响着齿轮的传动性能以及工作时的噪声和寿命等重要指标。

对于齿轮的几何精度要求，滚齿机需要满足以下几个方面：1. 齿距精度：齿轮的齿距是指相邻两齿槽之间的距离，这个参数直接影响着齿轮的传动准确性。

滚齿机应确保齿距的相对误差小于规定的允许范围。

2. 齿厚精度：齿轮的齿厚是指齿轮齿槽的厚度，在传动中起到承载载荷的作用。

滚齿机需要确保齿厚的绝对误差在规定的范围内，并且各齿槽之间的齿厚误差需控制在一定的范围之内。

3. 齿高精度：齿轮的齿高是指齿槽顶和齿槽底之间的高度差，直接影响着齿轮的传动稳定性和噪声。

滚齿机应确保齿高的绝对误差和相对误差在规定的范围内。

对于齿轮的位置精度要求，滚齿机需要满足以下几个方面：1. 齿顶位置误差：齿顶位置误差是指齿轮齿顶相对于理想位置的偏离程度。

滚齿机应确保齿顶位置误差在一定的范围之内，以确保齿轮在传动中的定位精度。

2. 齿轮中心距误差：齿轮中心距误差是指齿轮齿槽中心与滚齿机滚子中心之间的距离偏差。

滚齿机应确保齿轮中心距误差在规定范围内，以确保齿轮的传动精度。

3. 齿轮螺纹高度误差：对于带内齿的齿轮而言，螺纹高度误差是指齿轮螺纹的高度与理想高度之间的差值。

滚齿机需要确保齿轮螺纹高度误差在规定的范围内，以保证齿轮和齿圈的连接性能。

总的来说，在齿轮制造中，滚齿机的精度要求是非常高的。

只有通过精确的加工，才能确保齿轮的传动效率、传动平稳性以及使用寿命。

齿轮传动精度的评定指标根据齿轮精度要求，把齿轮的误差分成影响传递准确性误差、影响运动平稳性误差、影响载荷分布均匀性误差和影响侧隙的误差。

并相应提出精度评定指标。

1、传递准确性的评定指标（1）、切向综合偏差ΔF i′ΔF i′是指被测齿轮与理想精确的测量齿轮单面啮合时，在被测齿轮一转内，实际转角与公称转角之差的总幅度值。

它以分度圆弧长计值。

它是是几何偏心、运动偏心加工误差的综合反映，也就是对齿轮径向误差和切向误差的综合反映，因而是评定齿轮传递运动准确性的最佳综合评定指标。

ΔF i′是在单面啮合综合检查仪（简称单啮仪）上进行测量的，单啮仪结构复杂，价格昂贵，在生产车间很少使用。

（2）、齿距累积总偏差ΔF p及齿距累积偏差ΔF pk（书185页图10-11、10-12）ΔF p是指在分度圆上，任意两个同侧齿面间的实际弧长与公称弧长之差的最大绝对值。

ΔF pk是指在分度圆上，任意K个齿距间的实际弧长与公称弧长之差的最大绝对值，K为从2到Z／8的整数（Z为被评定齿轮的齿数）。

规定ΔF pk是为了把齿距累积总偏差限制在局部圆周上。

齿距累积总偏差ΔF p反映了一转内任意个齿距的最大变化，它直接反映齿轮的转角误差，是几何偏心和运动偏心的综合作用结果，也就是对齿轮径向误差和切向误差的综合反映。

因而可以较为全面地反映齿轮的传递运动准确性，是一项综合性的评定项目。

但因为只在分度圆上测量，故不如切向综合误差反映的全面。

（3）、齿圈径向跳动△Fr△Fr是指齿轮一转范围内，测头在齿槽内与齿高中部双面接触，测头相对于齿轮轴线的最大变动量。

△Fr主要反映由于齿坯偏心引起的齿轮径向长周期误差。

可用齿圈径向跳动检查仪测量，测头可以用球形或锥形。

（4）、径向综合偏差△F i〞△F i〞是指与理想精确的测量齿轮双面啮合时，在被测齿轮一转内，双啮中心距的最大变动量。

当被测齿轮的齿廓存在径向误差及一些短周期误差（如齿形误差、基节偏差等）时，若它与测量齿轮保持双面啮合转动,其中心距就会在转动过程中不断改变，因此径向综合偏差△F i〞主要反映由几何偏心引起的径向误差及一些短周期误差。

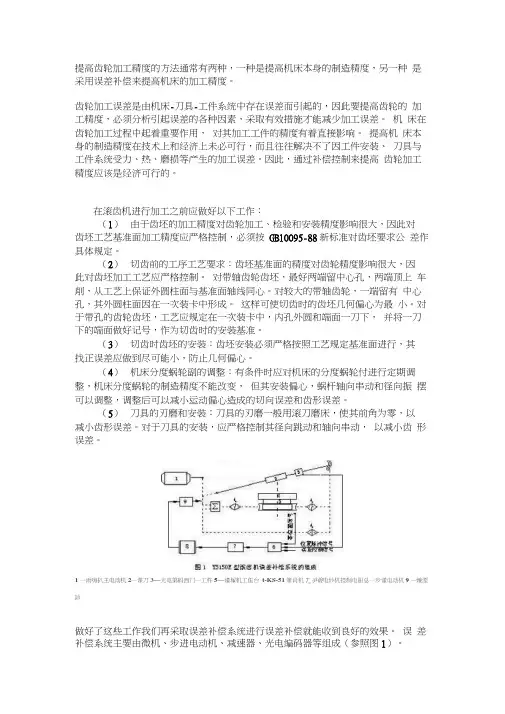

提高齿轮加工精度的方法通常有两种，一种是提高机床本身的制造精度，另一种是采用误差补偿来提高机床的加工精度。

齿轮加工误差是由机床-刀具-工件系统中存在误差而引起的，因此要提高齿轮的加工精度，必须分析引起误差的各种因素，采取有效措施才能减少加工误差。

机床在齿轮加工过程中起着重要作用，对其加工工件的精度有着直接影响。

提高机床本身的制造精度在技术上和经济上未必可行，而且往往解决不了因工件安装、刀具与工件系统受力、热、磨损等产生的加工误差。

因此，通过补偿控制来提高齿轮加工精度应该是经济可行的。

在滚齿机进行加工之前应做好以下工作：（1）由于齿坯的加工精度对齿轮加工、检验和安装精度影响很大，因此对齿坯工艺基准面加工精度应严格控制，必须按GB10095-88新标准对齿坯要求公差作具体规定。

（2）切齿前的工序工艺要求：齿坯基准面的精度对齿轮精度影响很大，因此对齿坯加工工艺应严格控制。

对带轴齿轮齿坯，最好两端留中心孔，两端顶上车削，从工艺上保证外圆柱面与基准面轴线同心。

对较大的带轴齿轮，一端留有中心孔，其外圆柱面因在一次装卡中形成。

这样可使切齿时的齿坯几何偏心为最小。

对于带孔的齿轮齿坯，工艺应规定在一次装卡中，内孔外圆和端面一刀下，并将一刀下的端面做好记号，作为切齿时的安装基准。

（3）切齿时齿坯的安装：齿坯安装必须严格按照工艺规定基准面进行，其找正误差应做到尽可能小，防止几何偏心。

（4）机床分度蜗轮副的调整：有条件时应对机床的分度蜗轮付进行定期调整，机床分度蜗轮的制造精度不能改变，但其安装偏心，蜗杆轴向串动和径向振摆可以调整，调整后可以减小运动偏心造成的切向误差和齿形误差。

（5）刀具的刃磨和安装：刀具的刃磨一般用滚刀磨床，使其前角为零，以减小齿形误差。

对于刀具的安装，应严格控制其径向跳动和轴向串动，以减小齿形误差。

1 一雨嗨扒主电动机2—谍刀3—光电第码西门一工杵5—谨塚机工隹台t-KS-51筆肖机T_爭锻电妙机控制电册总一步谨电动机9一嫌湮診做好了这些工作我们再采取误差补偿系统进行误差补偿就能收到良好的效果。

齿轮精度与检测技术手册
齿轮精度与检测技术手册
一、齿轮精度的定义
齿轮精度是指齿轮副在正常工作条件下能够符合预定的性能指标。

这
些性能指标包括噪声、振动、传动误差等等。

二、齿轮精度的影响因素
1.加工设备的精度
2.切削工具的质量
3.刀具的刃磨装置和磨削工艺
4.加工工艺参数的控制
三、齿轮精度的分类
1.精密齿轮：一般要求传动误差小于等于1′～2′，噪声级数不高于6级。

2.高精密齿轮：一般要求传动误差小于等于0.5′，噪声级数不高于5级。

3.超精密齿轮：一般要求传动误差小于等于0.3′，噪声级数不高于4级。

四、齿轮的检测方法
1.齿啮度测量法
2.重块法
3.网格法
4.光学测量法
5.声学测量法
五、齿轮的检测标准
1. JB/T5000-2007《齿轮检测规范》
2. GB/T10095-2008《齿轮用数字显示传动误差仪》
3. GB/T10096-2008《齿轮用数字显示噪声仪》
六、齿轮的质量控制
1.加工工艺的控制
2.检测方式的规范
3.配套检测设备的完善
4.数据分析和处理的及时性
以上是齿轮精度与检测技术手册的内容，希望对你有所帮助。

滚齿机的加工误差分析与修正引言滚齿机是一种用于生产齿轮的重要工具，其精度对于齿轮的质量和性能起着至关重要的作用。

然而，由于各种因素的影响，滚齿机在实际加工过程中可能存在一定的误差。

本文将对滚齿机的加工误差进行分析，并介绍一些常见的修正措施，旨在帮助读者更好地理解和解决滚齿机加工误差的问题。

一、滚齿机加工误差的来源在滚齿机的加工过程中，存在许多可能引起加工误差的因素。

以下列举了一些常见的误差来源：1. 设备误差：滚齿机自身的结构、精度以及磨合程度会对加工精度产生影响。

2. 切削条件误差：包括切削速度、进给速度、工具刃磨质量等方面的误差。

3. 材料误差：齿轮所选用的材料、材料的硬度等也会对加工精度产生一定的影响。

4. 操作误差：操作人员的技术水平和经验程度也会对加工误差产生影响。

二、滚齿机加工误差的种类与影响滚齿机加工误差主要体现在以下几个方面：1. 齿形误差：用于刻画齿轮齿形曲线与理论齿形曲线之间的差异。

2. 齿距误差：指齿轮齿距与理论齿距之间的差异。

3. 轴向误差：表示齿轮齿高或齿距轴线与轴线的垂直度误差。

4. 转动误差：表示齿轮齿面转动中心与理论转动中心之间的差异。

这些加工误差在一定程度上会影响齿轮的传动性能和寿命，因此非常值得我们关注和解决。

三、滚齿机加工误差的修正措施为了确保滚齿机加工出的齿轮达到要求的精度，我们可以采取以下一些修正措施：1. 设备维护：定期检查和维护滚齿机的机械部件，保证其正常工作状态和精度。

2. 切削条件调整：优化切削参数，如切削速度、进给速度等，以减小加工误差。

3. 工具选择与刃磨：选择合适的切削刀具，并定期对刀具进行质量检查和刃磨操作，确保刀具的几何精度和尺寸精度。

4. 材料选择：选择适当的齿轮材料，材料的硬度、耐磨性等特性应符合实际使用要求。

5. 操作培训：加强操作人员的培训和技术指导，提高其对滚齿机操作技术和知识的掌握程度。

这些修正措施可以辅助我们降低滚齿机加工误差，提高齿轮的加工质量和性能。

一、滚齿夹具使用标准
1、滚齿机芯轴直径使用标准：以产品加工工艺孔径要求的下偏差为基准
圆柱类芯轴使用标准：
直径40mm以下的（含）芯轴比下偏差小25μm;
直径60mm以下的（含）芯轴比下偏差小30μm;
直径100mm以下的（含）芯轴比下偏差小40μm;
2、花键类芯轴使用标准：（适用于矩形花键）
芯轴键宽标准：6mm键宽以下的（含）允许小0.5-0.7mm；
6mm键宽以上的（不含）允许小0.7-1mm；
直径40mm以下的（含）芯轴比下偏差小40μm;
直径80mm以下的（含）芯轴比下偏差小50μm;
直径150mm以下的（含）芯轴比下偏差小80μm;
3、三爪卡片夹紧定位精度标准：重复（10次）定位精度小于40 μm；
二、刀杆与滚刀的装夹、使用标准
格；
2：刀具重刃磨后可以进行抽检，在刀具用到刃长的2/3时要进行一次检查。

三、滚齿工序部分产品加工工艺要求
四、滚齿工序部分产品加工参数标准表
1：在此期标准执行期间检验的齿形齿向超差的产品，车间工程师或调机员按标准对工装、刀具、进行检查.达到本标准的，有车间工程师或调机员签字后可以开具首检合格证；
2、如以上制定的标准通过努力无法达到的，要以联系函形式做分析报告反馈技术部，由技术部组织技术评审，确定内部使用标准，报总经理批准后执行
3、本标准自签发之日执行。

（以上标准不适用于三菱滚齿机）
河南省瑞歌传动机械有限公司
技术部
2018年08月09日。

齿轮齿面接触精度的检测要求
齿轮齿面接触精度的检测要求通常包括以下几个方面：
1. 接触比例：即齿轮齿面接触线与齿轮齿廓间的长度比值。

通常要求接触比例在80%以上。

2. 接触行程：即齿轮齿面接触线所覆盖的齿廓长度。

要求接触行程在齿廓的一定范围内，以确保齿轮传递力的均匀分布。

3. 接触应力：即齿轮齿面接触时产生的应力大小。

要求接触应力在齿轮材料所能承受的范围内，以避免齿面损坏。

4. 接触刚度：即齿轮齿面接触时的刚度大小。

要求接触刚度足够高，以确保传递力的准确传递。

5. 接触噪声：即齿轮齿面接触时产生的噪声大小。

要求接触噪声在一定范围内，以避免对周围环境和工作人员造成干扰。

以上是齿轮齿面接触精度的一般检测要求，具体要根据齿轮的使用情况和设计要求进行定制。
