混泥土配合比计算方式

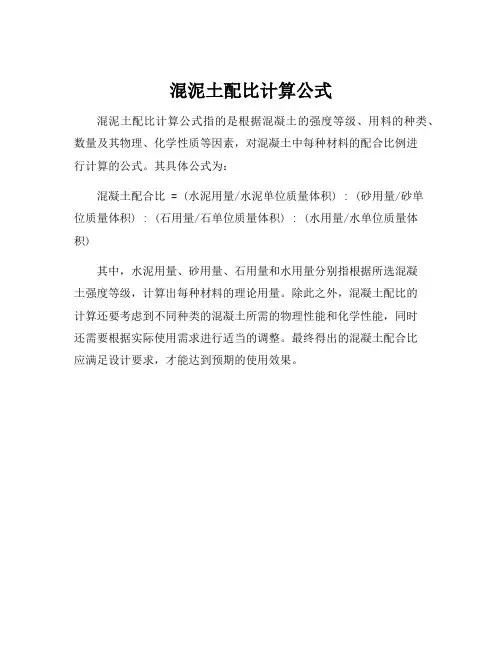

混泥土配比计算公式
混泥土配比计算公式指的是根据混凝土的强度等级、用料的种类、数量及其物理、化学性质等因素，对混凝土中每种材料的配合比例进
行计算的公式。

其具体公式为：
混凝土配合比 = (水泥用量/水泥单位质量体积) : (砂用量/砂单
位质量体积) : (石用量/石单位质量体积) : (水用量/水单位质量体积)
其中，水泥用量、砂用量、石用量和水用量分别指根据所选混凝
土强度等级，计算出每种材料的理论用量。

除此之外，混凝土配比的
计算还要考虑到不同种类的混凝土所需的物理性能和化学性能，同时
还需要根据实际使用需求进行适当的调整。

最终得出的混凝土配合比
应满足设计要求，才能达到预期的使用效果。

一、确定计算配合比1. 确定砼配制强度（f cu,o）f cu,o =f cu,k+1.645σ式中f cu,o—混凝土配制强度（MPa）；f cu,k—混凝土立方体抗压强度标准值（MPa）；σ—混凝土强度标准差（MPa）。

混凝土σ可按表6.8.1取值。

表6.8.1 混凝土σ取值混凝土强度<C20 C20～C35 >C35 等级σ（MPa） 4.0 5.0 6.0 2.确定水灰比（W／C）αa、αb－－－－回归系数，可按表6.8.2采用。

表6.8.2 回归系数αa和αb选用表为了保证混凝土的耐久性，水灰比还不得大于表6.18中规定的最大水灰比值，如计算所得的水灰比大于规定的最大水灰比值时，应取规定的最大水灰比值。

3. 选定砼单位拌和用水量（m w0）（1）干硬性和塑性混凝土用水量的确定根据所用骨料的种类、最大粒径及施工所要求的坍落度值，查表6.8.3、6.8.4选取1m3混凝土的用水量。

表6.8.3 干硬性混凝土的用水量表6.8.4 塑性混凝土的用水量（2）流动性和大流动性混凝土的用水量计算a.以表6.8.4中坍落度90mm的用水量为基础，按坍落度每增大20mm，用水量增加5kg，计算出未掺外加剂时混凝土的用水量。

b.掺外加剂时的混凝土用水量按下式计算：m wa=m w0(1-β)式中m wa——掺外加剂时，每1m3混凝土的用水量(kg/m3 ) ；m w0——未掺外加剂时，每1m3混凝土的用水量(kg/m3) ；β——外加剂的减水率（％），应经试验确定。

4.确定单位水泥用量（ m c0）未保证混凝土的耐久性，由上式计算求得的 m c0还应满足表6.6.1规定的最小水泥用量，如计算所得的水泥用量小于规定的最小水泥用量时，应取规定的最小水泥用量值。

5. 确定砂率（ßs）（1）查表法—根据骨料的种类、最大粒径、水灰比按表6.8.5选用。

表6.8.5 混凝土的砂率（％）水灰比（w/c）卵石最大粒径（mm）碎石最大粒径（mm）10 20 40 16 20 400.40 26～32 25～31 24～30 30～35 29～34 27～32 0.50 30～35 29～34 28～33 33～38 32～37 30～350.60 33～38 32～37 31～36 36～41 35～40 33～380.70 36～41 35～40 34～39 39～44 38～43 36～41 （2）计算法α：拨开系数。

600.72回归系数(碎石)a=0.53b=0.20/
52.5一、1、fcu,o=
fcu,o≥fcu，k+1.645σ本公式适用为设计强度小于C60fcu,o=fcu,o≥1.15fcu，k本公式适用为设计强度小于C602、W/C=此水胶比计算公式适用于无水泥实测强度，无矿粉
3、确定单位用水量m w0密度：
1000m w0=手动输入4、m c =TB/T3043-2005中胶凝材料总量不得大于500kg/m 3
5、密度：
2300m fo =掺量:
16%19%
6、密度：3120
m co =6、密度：2650砂率：
41%m so =含气量：3%
6、密度：2640手动输入粗骨料用量m c0
水泥实测强度fce =
细骨料用量m c0744.4745226412
粉煤灰用量m f0水泥用量m c0粉煤灰影响系数γf=
水泥富余系数γc=0.3078粉煤灰掺量占水泥质量为490胶凝材料总量m c
可查JGJ55-2011 表5.2147
手动输入 6.0配合比计算过程
确定混凝土配制强度fcu，o（Mpa）
69.969计算水灰比（水胶比）W/C
水泥强度fce =矿渣粉影响系数γs=设计强度fcu，k =
1.10/标准差σ=
m go =水泥
粉煤灰细骨料粗骨料减水剂引气剂水412787441071 4.90.01147
配合比
1071.316996
粗骨料品
种 系数碎石αa 0.53
αb
0.2040
50
回归系数（α
a α
b ）取值表君山制梁
卵石
0.49
0.13
a α
b ）取值表
制梁场。

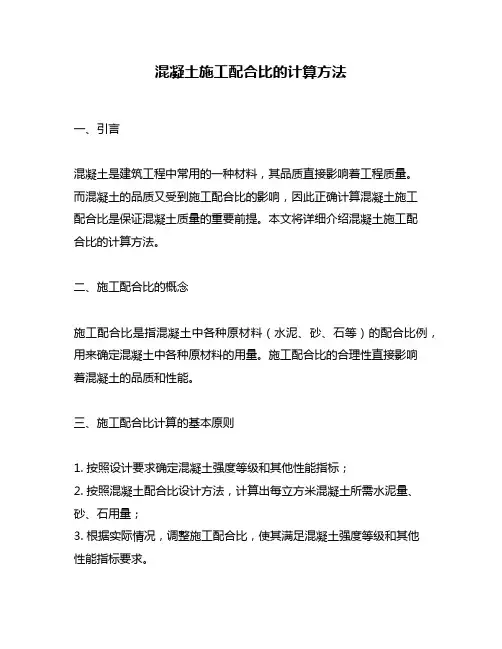

混凝土施工配合比的计算方法一、引言混凝土是建筑工程中常用的一种材料，其品质直接影响着工程质量。

而混凝土的品质又受到施工配合比的影响，因此正确计算混凝土施工配合比是保证混凝土质量的重要前提。

本文将详细介绍混凝土施工配合比的计算方法。

二、施工配合比的概念施工配合比是指混凝土中各种原材料（水泥、砂、石等）的配合比例，用来确定混凝土中各种原材料的用量。

施工配合比的合理性直接影响着混凝土的品质和性能。

三、施工配合比计算的基本原则1. 按照设计要求确定混凝土强度等级和其他性能指标；2. 按照混凝土配合比设计方法，计算出每立方米混凝土所需水泥量、砂、石用量；3. 根据实际情况，调整施工配合比，使其满足混凝土强度等级和其他性能指标要求。

四、施工配合比计算的步骤1. 确定混凝土强度等级和其他性能指标要求，例如抗压强度、泌水性、坍落度等；2. 根据设计要求，选择相应的混凝土配合比设计方法，例如细集料密实度法、最小水胶比法、最佳配合比法等；3. 按照所选择的配合比设计方法，计算出每立方米混凝土所需水泥量、砂、石用量；4. 根据实际情况，对计算结果进行调整，使其满足混凝土强度等级和其他性能指标要求；5. 确定最终的施工配合比。

五、具体计算方法1. 细集料密实度法细集料密实度法是一种常用的混凝土配合比设计方法，其核心思想是通过细集料的密实度来控制混凝土的用水量。

具体计算步骤如下：（1）根据设计要求确定混凝土强度等级和其他性能指标要求；（2）根据设计要求选择细集料的级配范围；（3）计算出细集料的理论密实度，公式如下：$$\gamma_{t}=\frac{\sum\left(M_{D_{i}} /\gamma_{D_{i}}\right)}{\sum M_{D_{i}} / \gamma_{D_{i}}} $$其中，$M_{D_{i}}$为细集料中粒径为$D_{i}$的颗粒质量，$\gamma_{D_{i}}$为粒径为$D_{i}$的颗粒的容重。

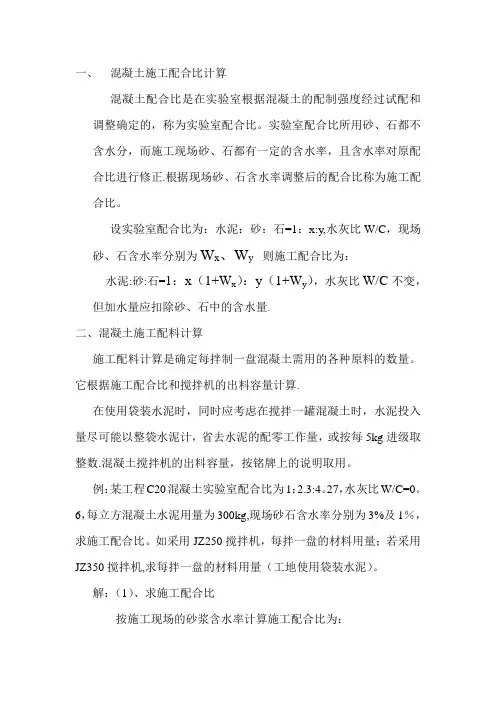

一、混凝土施工配合比计算混凝土配合比是在实验室根据混凝土的配制强度经过试配和调整确定的，称为实验室配合比。

实验室配合比所用砂、石都不含水分，而施工现场砂、石都有一定的含水率，且含水率对原配合比进行修正.根据现场砂、石含水率调整后的配合比称为施工配合比。

设实验室配合比为：水泥：砂：石=1：x:y,水灰比W/C，现场砂、石含水率分别为W x、W y 则施工配合比为：水泥:砂:石=1：x（1+W x）：y（1+W y），水灰比W/C不变，但加水量应扣除砂、石中的含水量.二、混凝土施工配料计算施工配料计算是确定每拌制一盘混凝土需用的各种原料的数量。

它根据施工配合比和搅拌机的出料容量计算.在使用袋装水泥时，同时应考虑在搅拌一罐混凝土时，水泥投入量尽可能以整袋水泥计，省去水泥的配零工作量，或按每5kg进级取整数.混凝土搅拌机的出料容量，按铭牌上的说明取用。

例：某工程C20混凝土实验室配合比为1：2.3:4。

27，水灰比W/C=0。

6，每立方混凝土水泥用量为300kg,现场砂石含水率分别为3%及1％，求施工配合比。

如采用JZ250搅拌机，每拌一盘的材料用量；若采用JZ350搅拌机,求每拌一盘的材料用量（工地使用袋装水泥）。

解：（1）、求施工配合比按施工现场的砂浆含水率计算施工配合比为：水泥：砂：石=1：x（1+W x）：y（1+W y）=1:2.3(1+0。

03)：4。

27（1+0。

01)=1：2。

37：4。

31（2）、施工配料计算1）、用JZ250搅拌机，出料容量为250L(0.25m3），每拌一次各种原材料的用量（施工配料）为：水泥：300×0.25=750kg砂：75×2。

37=177。

8kg石：75×4.31=323。

3kg水：75×0.6－75×2。

3×0。

03－75×4。

27×0.01=36.6kg2）、用JZ350搅拌机，出料容量为350L(0.35m3），每拌一次各种原材料的用量（施工配料）为:水泥：300×0。

混凝土配合比计算方法（以C20混凝土配合比为例计算）：（1）确定试配强度：MPa f f k cu o cu 6.264645.120645.1,,=×+=×+=σ注：σ为强度标准差，是为了满足试配强度达到混凝土立方体抗压强度标准值并具有95%的保证率。

一般情况下C20和C25的强度标准差不小于2.5MPa ，大于等于C30的混凝土强度标准差不小于3.0MPa 。

σ一般是混凝土强度数据统计确定或由出题人给定，做题时不需要去计算。

（2）确定混凝土单位用水量：一般情况下按照标准JGJ55-2011的规定查表确定：如：C20混凝土，用5-31.5的碎石配制，坍落度要求在35mm-50mm 之间，查表可得用水量为185kg 。

（3）确定水灰比：回归系数a a 、a b 按照JGJ55-2011（下表）确定：c g ce ce f f γ×=,，其中为水泥的强度等级（PO42.5取42.5，PC32.5取32.5），g ce f ,c γ为水泥富余系数（一般在1.1左右，本次演示计算时取1.0）。

70.05.4207.046.06.265.4246.0/,=××+×=×∂×∂+×∂=ce b a o cu ce a f f f C W （4）确定水泥用量水泥用量通过用水量和水灰比计算得出：如C20的用水量为185kg ，水灰比为0.70，水泥用量为185/0.70=264kg ；（5）确定砂率砂率可根据标准JGJ55-2011确定（见下表）：如C20混凝土水灰比为0.70.，最大粒径为31.5，查表可选择砂率在36-41%之间，本次计算选为40%。

（6）砂石质量计算：A ．质量法：根据标准规定列方程解：264+185+m so+m go=2370m so/(m so+m go)=40%得出：m so=768，m go=1152。

混凝土配合比体积法计算公式一、混凝土配合比体积法基本原理。

混凝土配合比体积法是基于混凝土各组成材料（水泥、水、砂、石）经搅拌混合后，混凝土的体积等于各组成材料的绝对体积与所含空气体积之和的原理。

1. 设混凝土的体积为V，水泥用量为C（kg/m^3），水用量为W（kg/m^3），砂用量为S（kg/m^3），石子用量为G（kg/m^3），水泥密度为ρ_c（g/cm^3或kg/m^3），水的密度ρ_w = 1000kg/m^3，砂的表观密度为ρ_s（g/cm^3或kg/m^3），石子的表观密度为ρ_g（g/cm^3或kg/m^3），混凝土含气量为α（一般以小数表示）。

- 根据体积法原理有：(C)/(ρ_c)+(W)/(ρ_w)+(S)/(ρ_s)+(G)/(ρ_g)+α = 1- 另外，在配合比设计中，水灰比W/C是已知或根据设计要求确定的，同时砂率β_s=(S)/(S + G)也是已知或确定的。

- 由水灰比W/C可得W=(W/C)× C- 由砂率β_s=(S)/(S + G)可得S=β_s(S + G)，进一步可得G=(S)/( β_s)-S=(S(1 - β_s))/(β_s)- 将W=(W/C)× C、G=(S(1 - β_s))/(β_s)代入(C)/(ρ_c)+(W)/(ρ_w)+(S)/(ρ_s)+(G)/(ρ_g)+α = 1中，先求出S的值，然后再根据G=(S(1 - β_s))/(β_s)求出G的值，W=(W/C)× C求出W的值，从而确定混凝土的配合比。

例如：已知水泥密度ρ_c = 3.1g/cm^3 = 3100kg/m^3，水灰比W/C = 0.5，砂的表观密度ρ_s=2.6g/cm^3 = 2600kg/m^3，石子表观密度ρ_g = 2.7g/c m^3=2700kg/m^3，砂率β_s = 35%，含气量α = 0.02。

设C = x（kg/m^3），则W = 0.5x（kg/m^3），S=y（kg/m^3），G=(y(1 -0.35))/(0.35)=(y×0.65)/(0.35)（kg/m^3）代入(C)/(ρ_c)+(W)/(ρ_w)+(S)/(ρ_s)+(G)/(ρ_g)+α = 1得：(x)/(3100)+(0.5x)/(1000)+(y)/(2600)+(frac{y×0.65)/(0.35)}{2700}+0.02 = 1解这个方程可先求出y（砂的用量），进而求出G（石子用量）和W（水的用量），得到混凝土的配合比。
