半导体热敏电阻特性研究实验报告

半导体热敏电阻特性研究实验报告大学热敏电阻实验报告大学热敏电阻实验报告摘要：热敏电阻是阻值对温度变化非常敏感的一种半导体电阻，具有许多独特的优点和用途，在自动控制、无线电子技术、遥控技术及测温技术等方面有着广泛的应用。

本实验通过用电桥法来研究热敏电阻的电阻温度特性，加深对热敏电阻的电阻温度特性的了解。

关键词：热敏电阻、非平衡直流电桥、电阻温度特性1、引言热敏电阻是根据半导体材料的电导率与温度有很强的依赖关系而制成的一种器件，其电阻温度系数一般为（-0.003~+0.6）℃-1。

因此，热敏电阻一般可以分为:Ⅰ、负电阻温度系数（简称NTC）的热敏电阻元件常由一些过渡金属氧化物（主要用铜、镍、钴、镉等氧化物）在一定的烧结条件下形成的半导体金属氧化物作为基本材料制成的，近年还有单晶半导体等材料制成。

国产的主要是指MF91~MF96型半导体热敏电阻。

由于组成这类热敏电阻的上述过渡金属氧化物在室温范围内基本已全部电离，即载流子浓度基本上与温度无关，因此这类热敏电阻的电阻率随温度变化主要考虑迁移率与温度的关系，随着温度的升高，迁移率增加，电阻率下降。

大多应用于测温控温技术，还可以制成流量计、功率计等。

Ⅱ、正电阻温度系数（简称PTC）的热敏电阻元件常用钛酸钡材料添加微量的钛、钡等或稀土元素采用陶瓷工艺，高温烧制而成。

这类热敏电阻的电阻率随温度变化主要依赖于载流子浓度，而迁移率随温度的变化相对可以忽略。

载流子数目随温度的升高呈指数增加，载流子数目越多，电阻率越小。

应用广泛，除测温、控温，在电子线路中作温度补偿外，还制成各类加热器，如电吹风等。

2、实验装置及原理【实验装置】FQJ—Ⅱ型教学用非平衡直流电桥，FQJ非平衡电桥加热实验装置（加热炉内置MF51型半导体热敏电阻（2.7kΩ）以及控温用的温度传感器），连接线若干。

【实验原理】根据半导体理论，一般半导体材料的电阻率和绝对温度之间的关系为（1—1）式中a与b对于同一种半导体材料为常量，其数值与材料的物理性质有关。

实验半导体热敏电阻特性的研究实验半导体热敏电阻特性的研究实验目的1.研究热敏电阻的温度特性。

2.进一步掌握惠斯通电桥的原理和应用。

实验仪器箱式惠斯通电桥,控温仪,热敏电阻,直流电稳压电源等。

实验原理半导体材料做成的热敏电阻是对温度变化表现出非常敏感的电阻元件,它能测量出温度的微小变化,并且体积小,工作稳定,结构简单。

因此,它在测温技术、无线电技术、自动化和遥控等方面都有广泛的应用。

半导体热敏电阻的基本特性是它的温度特性,而这种特性又是与半导体材料的导电机制密切相关的。

由于半导体中的载流子数目随温度升高而按指数规律迅速增加。

温度越高,载流子的数目越多,导电能力越强,电阻率也就越小。

因此热敏电阻随着温度的升高,它的电阻将按指数规律迅速减小。

实验表明,在一定温度范围内,半导体材料的电阻RT和绝对温度T的关系可表示为 (4-6-1)其中常数a不仅与半导体材料的性质而且与它的尺寸均有关系,而常数b仅与材料的性质有关。

常数a、b可通过实验方法测得。

例如,在温度T1时测得其电阻为RT1(4-6-2)在温度T2时测得其阻值为RT2 (4-6-3)将以上两式相除,消去a得再取对数,有(4-6-4)把由此得出的b代入(4-6-2)或(4-6-3)式中,又可算出常数a,由这种方法确定的常数a和b误差较大,为减少误差,常利用多个T和RT的组合测量值,通过作图的方法(或用回归法最好)来确定常数a、b,为此取(4-6-1)式两边的对数。

变换成直线方程: (4-6-5)或写作 (4-6-6)式中,然后取X、Y分别为横、纵坐标,对不同的温度T测得对应的RT值,经过变换后作X~Y曲线,它应当是一条截距为A、斜率为B的直线。

根据斜率求出b,又由截距可求出a=eA。

确定了半导体材料的常数a和b后,便可计算出这种材料的激活能E=bK(K为玻耳兹曼常数,其值见附录)以及它的电阻温度系数(4-6-7)显然,半导体热敏电阻的温度系数是负的,并与温度有关。

实验半导体热敏电阻特性的研究
半导体热敏电阻是一种用于测量温度变化的电子元件，其电阻值会随着温度的变化而
发生改变。

因此，研究其特性对于热敏测温技术的应用以及半导体材料的研究都具有重要
意义。

本文对半导体热敏电阻特性进行了实验研究。

实验使用了一块样品，通过搭建电路系
统测量了其在不同温度下的电阻变化以及热敏电压的变化。

实验中控制了样品的温度变化，得到了一系列数据，进一步分析和研究了半导体热敏电阻的特性。

实验结果表明，当样品温度升高时，其电阻值呈现出单调递减的趋势。

相应地，热敏
电压也呈现出单调递减的趋势。

同时，研究还发现，样品的电阻值变化与温度之间存在着
一种明显的非线性关系。

当温度较低时，电阻的变化比较缓慢；而随着温度升高，电阻值
的变化速率则逐渐加快，最终呈现出了急剧下降的趋势。

通过对实验结果的进一步分析，我们得出了如下结论：半导体热敏电阻的特性主要受
到两个因素的影响，即样品的温度以及载流子浓度。

当样品温度升高时，载流子的浓度也
会随之上升，这将导致电阻值的降低。

此外，半导体热敏电阻的特性还受到其他因素的影响，例如半导体材料的化学成分、掺杂方式以及结构等因素都可能对其特性产生影响。

综上所述，本文通过实验研究了半导体热敏电阻的特性。

实验结果显示，其电阻值与
温度之间存在着非线性关系。

这项研究对于半导体材料的应用以及热敏测温技术的发展都
具有一定的借鉴意义。

未来，我们可以在此基础上进一步探索该元件的特性，并拓展其在
实际应用中的应用范围。

半导体热敏电阻的电阻—温度特性实验原理 1. 半导体热敏电阻的电阻—温度特性：某些金属氧化物半导体（如：Fe3O4、MgCr2O4 等）的电阻与温度的关系满足式（1）RT = R∞ eB T（1）式中 RT 是温度为 T 时的热敏电阻阻值，R∞ 是 T 趋于无穷时热敏电阻的阻值①，B 是热敏电阻的材料常数， T 为热力学温度。

热敏电阻对温度变化反应的灵敏度一般由电阻温度系数α来表示。

根据定义，电阻温度系数可由式（2）来决定：α=1 dRT RT dT（2）由于这类热敏电阻的α值为负，因此被称为负温度系数（NTC）热敏电阻，这也是最常见的一类热敏电阻。

2. 惠斯通电桥的工作原理半导体热敏电阻的工作阻值范围一般在 1~106Ω，需要较精确测量时常用电桥法，惠斯通电桥是一种应用很广泛的仪器。

惠斯通电桥的原理如图 1 所示。

四个电阻 R0 、 R1 、R2 和 R x 组成一个四边形，其中 R x 就是待测电阻。

在四边形的一对对角 A 和C 之间连接电源；而在另一对对角 B 和 D 之间接入检流计 G。

当 B 和 D 两点电势相等时，G 中无电流通过，电桥便达到了平衡。

平衡时必D R1 RxSGAGCR2 R B ER0Sb图 1 惠斯通电桥原理图图 2 惠斯通电桥面板图①由于(1)式只在某一温度范围内才适用，所以更确切的说R∞ 仅是公式的一个系数，而并非实际 T 趋于无穷时热敏电阻的阻值。

有 Rx =R1 R R0 ， 1 和 R0 都已知， R x 即可求出。

R0 为标准可变电阻，由有四个旋钮的电 R2 R2阻箱组成，最小改变量为 1Ω。

R1 称电桥的比率臂，由一个旋钮调节，它采用十进制固定 R2值，共分 0.001，0.01，0.1，1，10，100，1000 七挡。

测量时应选择合适的挡位，保证测量值有 4 位有效数。

电桥一般自带检流计，如图 2 所示，如果有特殊的精度要求也可外接检流计，本实验采用外接的检流计来判断电桥的平衡。

热敏电阻特性测量及应用实验报告一、实验目的1.了解热敏电阻的原理和特性；2.掌握热敏电阻的测量方法和技巧；3.通过实验探究热敏电阻的应用。

二、实验仪器与材料仪器：数字万用表、恒流源、温度计；材料：热敏电阻、直流电源。

三、实验原理热敏电阻是利用物质的电阻随温度的变化而变化的特性来实现温度测量的元件。

其电阻值与温度之间存在一定的函数关系，常用的是指数函数关系。

热敏电阻在使用时需要进行测量，常用的测量方法有电桥法和恒流源法。

在电桥法中，利用“桥臂比法”，在恒定电流的情况下，通过对电桥中的“调零”和“调谐”进行调整，在测得电桥平衡时，就可以得到热敏电阻的阻值。

在恒流源法中，利用恒流源对热敏电阻施加恒定电流，通过测量热敏电阻的电压降，进而计算出其阻值。

四、实验步骤1.将实验仪器接线如图所示；2.校准恒流源，使其输出电流为100mA；3.利用数字万用表检验电路通路是否畅通；4.调整实验室温度至指定范围内，读取实验用温度计的读数，并标定与所用热敏电阻的阻值对应的温度值；5.分别采用电桥法和恒流源法测量热敏电阻的阻值，并记录。

五、实验结果及分析1.利用电桥法测量的热敏电阻阻值为300Ω；2.利用恒流源法测量的热敏电阻阻值为280Ω。

六、实验结论通过本次实验，我们深入了解了热敏电阻的原理和特性，学会了热敏电阻的测量方法和技巧，并对其应用进行了探究。

实验结果表明，不同测量方法所得的热敏电阻阻值略有差异。

在实际应用中，需要综合考虑测量方法的准确性和应用场合的实际情况进行选择。

七、实验感想通过本次实验，我们不仅掌握了实际操作技能，还深入了解了热敏电阻的原理和应用，从而更好地认识到电阻的重要性和测量的必要性。

在今后的学习和应用中，我们将更加注重实践操作，探索创新，为科学技术的发展做出更大的贡献。

热敏电阻实验报告（徐欣61313126）热敏电阻实验报告徐欣指导⽼师：李剑（东南⼤学吴健雄学院，61313126）摘要：热敏电阻是开发早、种类多、发展较成熟的敏感元器件．热敏电阻由半导体陶瓷材料组成，热敏电阻是⽤半导体材料，⼤多为负温度系数，即阻值随温度增加⽽降低。

温度变化会造成⼤的阻值改变，因此它是最灵敏的温度传感器。

关键词：热敏电阻温度引⾔：热敏电阻器是敏感元件的⼀类，按照温度系数不同分为正温度系数热敏电阻器（PTC）和负温度系数热敏电阻器（NTC）。

热敏电阻器的典型特点是对温度敏感，不同的温度下表现出不同的电阻值。

正温度系数热敏电阻器（PTC）在温度越⾼时电阻值越⼤，负温度系数热敏电阻器（NTC）在温度越⾼时电阻值越低，它们同属于半导体器件。

热敏电阻是开发早、种类多、发展较成熟的敏感元器件．热敏电阻由半导体陶瓷材料组成，热敏电阻是⽤半导体材料，⼤多为负温度系数，即阻值随温度增加⽽降低。

温度变化会造成⼤的阻值改变，因此它是最灵敏的温度传感器。

1. 实验原理半导体热敏电阻的电阻—温度特性热敏电阻的电阻值与温度的关系为：A，B是与半导体材料有关的常数，T为绝对温度，根据定义，电阻温度系数为：R是在温度为t时的电阻值。

惠斯通电桥的⼯作原理t如图所⽰：四个电阻R0，R1，R2，Rx组成⼀个四边形，即电桥的四个臂，其中Rx就是待测电阻。

在四边形的⼀对对⾓A和C之间连接电源，⽽在另⼀对对⾓B和D之间接⼊检流计G。

当B和D两点电位相等时，G中⽆电流通过，电桥便达到了平衡。

平衡时必有Rx = (R1/R2)·R0，(R1/R2)和R0都已知，Rx即可求出。

电桥灵敏度的定义为：式中ΔRx指的是在电桥平衡后Rx的微⼩改变量，Δn越⼤，说明电桥灵敏度越⾼。

2. 实验仪器惠斯通电桥、功率调节器、电炉、稳压电压、检流计3. 实验数据及其处理不同T所对应的Rt 值R均值，1 / T，及ln R t的值t4 实验结果：1.热敏电阻的R t-t特性曲线数据点连线作图在图上找到T=50℃所对应的点做切线，可以求得切线的斜率： K=-5.6由此计算出：α=-0.02892.半导体热敏电阻lnR-1/T 线性拟合曲线拟合函数对应的实验函数为T A Rt β+=ln ln ,相应得到A=1.84210-?,=β 2.99310? 最终，根据T e A Rt β?=，得到Rt=1.84210-?T 102.993 e ，3,半导体热敏电阻的α-T 曲线α=2Tβ-4 参考⽂献[1]钱锋、潘⼈培，《⼤学物理实验（修订版）》，北京：⾼等教育出版社，2005年。

大学物理实验6-7半导体热敏电阻的温度特性实验目的：1. 掌握半导体热敏电阻的温度特性；2. 学习使用K2320027测温表进行温度测量；3. 学习使用半导体热敏电阻测试电路进行实验。

实验器材：1. 半导体热敏电阻试样；2. PT100温度传感器；3. 数字万用表；4. 恒流源；5. 变阻器；6. K2320027测温表；7. 恒温槽；8. 多用万能表。

实验原理：（一）半导体热敏电阻特性半导体材料的电阻率随温度的变化是非常大的。

在普通的半导体材料中，当温度从0℃升高到100℃的时候，电阻率可能变化10到100倍。

这一变化是非常敏感的，并且在不同的材料中具有不同的表现。

P型半导体材料电阻率随着温度的升高而减小，N型半导体材料电阻率随着温度的升高而增大。

在一些作为热敏电阻的材料中，电阻率的变化可以达到数百倍。

常用的热敏电阻材料有硼烯、碳、氮化硅、硅、锗、铝烯、锑酸铋等。

（二）半导体热敏电阻测试电路如图所示是半导体热敏电阻的测试电路。

实验中，要使用一台数字恒流源对半导体热敏电阻供应恒定的电流。

在半导体热敏电阻的两端并联一个变阻器，来测量半导体热敏电阻的阻值。

这一测量一般会通过多用万能表或与数显电压计相结合来完成。

同时，一个PT100温度传感器连接在半导体热敏电阻的一端，用来测量环境温度，以满足热敏电阻的临界温度的确定。

实验步骤：1. 启动恒温槽，将温度调节到1℃，使其恒温。

2. 将半导体热敏电阻的两端分别连接到数字万用表的电流档和电压档上，确定使用的恒流值。

3. 将PT100温度传感器的两端引线接入数字万用表的温度测量接口上。

4. 将数字恒流源连接在半导体热敏电阻的一端。

5. 打开数字万用表的电源开关，进行基准校准。

6. 在温度档下，使用K2320027测温表测量温度；同时多用万能表或数显电压计测量热敏电阻电阻值。

7. 将恒流值依次修改，取一定范围内的数值，得到热敏电阻的阻值；同样，取一定范围的温度值，得到温度值。

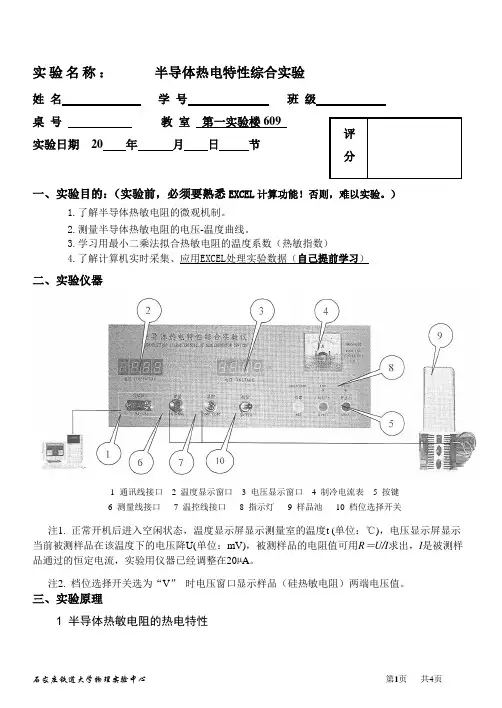

实验名称：半导体热电特性综合实验姓名学号班级桌号教室第一实验楼609 Array实验日期20 年月日节一、实验目的：（实验前，必须要熟悉EXCEL计算功能！否则，难以实验。

）1.了解半导体热敏电阻的微观机制。

2.测量半导体热敏电阻的电压-温度曲线。

3.学习用最小二乘法拟合热敏电阻的温度系数（热敏指数）4.了解计算机实时采集、应用EXCEL处理实验数据（自己提前学习）二、实验仪器1 通讯线接口2 温度显示窗口3 电压显示窗口4 制冷电流表5 按键6 测量线接口7 温控线接口8 指示灯9 样品池10 档位选择开关注1. 正常开机后进入空闲状态，温度显示屏显示测量室的温度t (单位：℃)，电压显示屏显示当前被测样品在该温度下的电压降U(单位：mV)，被测样品的电阻值可用R＝U/I求出，I是被测样品通过的恒定电流，实验用仪器已经调整在20µA。

注2. 档位选择开关选为“V”时电压窗口显示样品（硅热敏电阻）两端电压值。

三、实验原理1 半导体热敏电阻的热电特性（1）半导体材料的热电特性：其热电特性非常显著，因此，常用作温度传感器的材料。

在较大的温度范围内，半导体都具有负的电阻温度系数。

半导体的导电机制比较复杂，载流子的浓度受温度的影响很大，因此半导体的电阻率受温度影响也很大。

随着温度的升高，热激发的载流子数量增加，导致电阻率减小，因此呈现负的温度系数的关系。

但是实际应用的半导体，往往通过搀杂工艺来提高半导体的性质，这些杂质原子的激发，同样对半导体的电输运性能产生很大的影响。

同时在半导体中还存在晶格散射、电离杂质散射等多种散射机制存在，因此半导体具有非常复杂的电阻温度关系，往往不能用一些简单的函数概括，但在某些温度区间，其电阻温度关系可以用经验公式来概括，如本实验中用的半导体热敏电阻，它的阻值与温度关系近似满足下式：11()0B T T R R e-= （1）式中R 0为T 0时的电阻（初值）， R 是温度为T 时的电阻，T 为绝对温度，B 为温度系数（热敏指数）。

一、实验目的1. 了解热敏电阻的电阻-温度特性及其测温原理。

2. 学习惠斯通电桥的原理及使用方法。

3. 学习坐标变换、曲线改直的技巧。

4. 掌握计算机在实验实时控制、数据采集、数据处理等方面的应用。

二、实验原理热敏电阻是一种半导体材料，其电阻值对温度变化非常敏感。

根据其电阻温度系数的不同，热敏电阻可以分为负温度系数（NTC）和正温度系数（PTC）两种类型。

1. NTC热敏电阻：随着温度的升高，电阻值逐渐减小。

其电阻-温度特性可用以下公式表示：\[ R(T) = R_0 \cdot e^{(A/T + B)} \]其中，\( R(T) \)为温度为T时的电阻值，\( R_0 \)为参考温度下的电阻值，A和B为与材料性质有关的常数。

2. PTC热敏电阻：随着温度的升高，电阻值逐渐增大。

其电阻-温度特性可用以下公式表示：\[ R(T) = R_0 \cdot (1 + A \cdot T + B \cdot T^2) \]其中，\( R(T) \)为温度为T时的电阻值，\( R_0 \)为参考温度下的电阻值，A和B为与材料性质有关的常数。

本实验采用惠斯通电桥测量热敏电阻的电阻值，并通过坐标变换、曲线改直等技巧，绘制出热敏电阻的电阻-温度特性曲线。

三、实验仪器1. 直流稳压电源（2~20V）2. 惠斯通电桥3. 待测热敏电阻4. 温度计5. 计算机及数据采集软件四、实验步骤1. 将待测热敏电阻接入惠斯通电桥的Rx端。

2. 设置稳压电源的输出电压，调节温度计，使温度逐渐升高。

3. 在不同温度下，读取电桥的输出电压值，并记录对应的温度值。

4. 将实验数据输入计算机，进行坐标变换、曲线改直等处理。

5. 绘制热敏电阻的电阻-温度特性曲线。

五、实验结果与分析1. 实验数据：| 温度（℃） | 电阻值（Ω） || -------- | -------- || 20 | 10000 || 30 | 5000 || 40 | 2500 || 50 | 1250 || 60 | 625 |2. 分析：根据实验数据，绘制出热敏电阻的电阻-温度特性曲线。

半导体热敏电阻特性研究的实验半导体热敏电阻特性研究的实验实验⽬的研究热敏电阻的温度特性实验仪器BR-1半导体热敏电阻测试仪，电阻箱，热敏电阻，温度计，加热器等。

实验原理热敏电阻是阻值对温度变化⾮常敏感的⼀种半导体电阻。

热敏电阻的基本特性是温度特性。

实验表明，在⼀定的温度范围内，半导体的电阻率ρ和热⼒学温度T 之间的关系可表⽰为0b Ta eρ= ，式中0a 和b 为常量，其数值与材料的物理性质有关。

热敏电阻的阻值，根据欧姆定律可写成0b bTTT l l R a eaeS Sρ===式中l 为电极间的距离，S 为热敏电阻的横截⾯积，0l a a S=，常量a ，b 可⽤实验的⽅法求出。

将bT T R ae l =两侧取对数得，1ln ln T R a b T=+令1,ln ,ln T x y R A a T===，则有y A bx =+式中x ，y 可由测量值T 、T R 求出，利⽤n 组测量值，可⽤图解法、计算法求出参数A ，b 值，⼜可由A 求出a 值。

热敏电阻T R 在不同温度时的电阻值，可由惠斯通电桥测得。

实验内容1．将电阻箱、热敏电阻分别接⼊R×36和R ｒ插孔中。

2．将测量的精测、粗测转换开关打向“粗测”，通、断转换开关打向“断”。

3．将电压调节旋钮逆时针调⼩。

4．电热杯中装⼊冷⽔（离杯⼝1.5cm ），将热敏电阻与温度计放⼊电热杯中。

5．电阻箱的阻值先放到2K 的位置上（25℃时热敏电阻的阻值）， 6．打开电源开关，指⽰灯亮，电压调为5V ～6V 。

7．测量的通、断转换开关打向“通”，调节电阻箱使检流计指针基本为零，再将粗测转换开关打向“精测”调节电阻箱使检流计指针不偏转。

计下此时温度和热敏电阻的阻值，填⼊表格中。

8．加热电热杯，将温度每升⾼到5℃，按上述⽅法，将此时温度和热敏电阻的阻值，填⼊表格中，直⾄温度100℃为⽌。

9．实验完后，停⽌加热，关闭电源。

10．绘制测定热敏电阻的温度特性曲线。

班 级__光电3班___________ 组 别____第二组_________ 姓 名__邓菊霞___________ 学 号_1110600095_____日 期___2012.11.20____ 指导教师_刘丽峰___【实验题目】 热敏电阻温度特性实验【实验目的】1、研究热敏电阻的温度特性；2、掌握非平衡电桥的工作原理；3、了解半导体温度计的结构及使用方法【实验仪器】直流稳压电源、滑线变阻器、热敏电阻、温度计、电阻箱、微安表、检流计、保温杯、冰块等。

)]T T (B exp[R R n T T 0011-= （1） 式中T R 、0T R 代表温度为T 、0T 时热敏电阻的阻值，n B 为热敏电阻的材料系数（n 代表负电阻温度系数）。

上式是一个经验公式，当测温范围不太大时（＜450℃)，该式成立。

其关系曲线如左图所示。

为便于使用，常取环境温度为25℃作为参考温度（即0T ＝298K ），则负温度系数的热敏电阻的电阻―温度特性可写成：)]T T (B exp[R R n T 02511-= （2）0T R （常为25R ）是热敏电阻的标称电阻，其大小由热敏电阻材料和几何尺寸决定，对于一个确定的热敏电阻，25R 和n B 为常数，可用实验方法求得。

将（2）式两边取对数，得：)29811(ln ln 25-=-T B R R n T （3）令,298ln ,ln ,125n T B R A R y T x -===则上式可写成：x B A y n +=（4）式中x 、y 可通过测量值T 、T R 求出，利用几组测量值，由图解法或最小乘法可求出参数A 、n B ，从而确定热敏电阻的标称值25R 和材料常数n B 。

由前面的实验可知，可由箱式惠斯通电桥测得某一温度下的T R 值，当桥路平衡时，热敏电阻的阻值T R =021R R R ，其中21R R 为比例臂值，0R 为调节臂阻值。

如图2所示。

温度t 可由温度计测出，注意：T 为热力学温标，而温度计测得的为摄氏温标。

实验报告(热敏电阻) 实验报告：热敏电阻一、实验目的本实验旨在探究热敏电阻的特性及其在温度测量中的应用。

通过实验，了解热敏电阻的基本原理、构造及特性曲线，掌握热敏电阻的测量方法，为后续应用奠定基础。

二、实验原理热敏电阻是一种利用半导体材料制成的温度传感器。

其电阻值随温度变化而变化，具有灵敏度高、体积小、响应速度快等优点。

热敏电阻的阻值与温度的关系通常呈非线性，因此需要通过实验拟合出其特性曲线。

三、实验步骤1.准备实验器材：数字万用表、热敏电阻、恒温水槽、温度计、不锈钢圆环、导线若干。

2.将热敏电阻悬挂在不锈钢圆环上，保持与水充分接触。

3.将导线连接到数字万用表和热敏电阻上，确保连接稳定。

4.将数字万用表调整到电阻测量模式，测量热敏电阻在不同温度下的阻值。

5.同时使用温度计记录水槽中的温度。

6.改变水槽中的温度，重复步骤4和5，获取多组数据。

7.利用Excel等数据处理软件，绘制热敏电阻的特性曲线。

四、实验结果及分析实验数据如下表所示：Excel绘制特性曲线，可以发现阻值与温度之间的关系呈现出明显的非线性关系。

这一结果符合热敏电阻的基本特性，为其在实际应用中的温度补偿提供了依据。

五、实验结论通过本实验，我们了解了热敏电阻的基本原理和特性。

实验结果表明，热敏电阻的阻值随温度的升高而降低，且呈现出明显的非线性关系。

这一特性使得热敏电阻在温度测量领域具有广泛的应用前景，例如体温测量、环境温度监测等。

在实际应用中，可以根据需要对热敏电阻进行选择和配置，以满足不同精度和范围的温度测量需求。

此外，本实验还提供了热敏电阻在实际应用中的一种测量方法，为后续相关研究提供了参考。

六、实验建议与展望本实验对热敏电阻的特性进行了初步探究，但在实验过程中发现一些问题值得进一步探讨和研究：1.在实验过程中，我们发现热敏电阻的阻值会随着温度的变化而发生漂移。

这可能会对实验结果产生一定的影响。

未来可以进一步研究如何减小热敏电阻阻值的漂移，提高测量的准确性。

热敏电阻特性研究实验报告热敏电阻特性研究实验报告引言：热敏电阻是一种能够根据温度的变化而改变电阻值的材料。

它在许多领域中都有广泛的应用，比如温度控制、温度测量和温度补偿等。

本实验旨在研究热敏电阻的特性，并探究其在不同温度下的电阻变化规律。

实验方法：首先，我们准备了一台温度控制装置和一根热敏电阻。

将热敏电阻与电路连接，然后将其放置在温度控制装置中。

通过改变温度控制装置的设置，我们可以控制热敏电阻所处的温度。

实验过程：我们首先将温度控制装置的温度设置为室温，然后记录下此时热敏电阻的电阻值。

接下来，我们逐渐提高温度，每隔10摄氏度记录一次热敏电阻的电阻值。

当温度达到100摄氏度时，我们停止了温度的升高，并记录下此时的电阻值。

实验结果：根据我们的实验数据，我们可以得到一个电阻-温度曲线。

从图表中可以看出，在低温下，热敏电阻的电阻值相对较高。

随着温度的升高，电阻值逐渐下降。

当温度达到一定值后，电阻值开始急剧下降，直至趋近于零。

这是因为在高温下，热敏电阻的电阻值受到温度的极大影响，导致电阻值几乎为零。

讨论：热敏电阻的这种特性使其在温度测量和控制中非常有用。

通过测量热敏电阻的电阻值，我们可以准确地确定所测量的温度。

此外，由于热敏电阻在高温下电阻值接近零，因此它也可以用于过热保护和温度补偿。

例如，在一些电子设备中，热敏电阻可以用于监测电路的温度，当温度过高时，它可以触发保护机制，以防止设备过热而损坏。

结论：通过本次实验，我们研究了热敏电阻的特性，并了解了其在不同温度下的电阻变化规律。

热敏电阻的电阻值随温度的升高而下降，在高温下趋近于零。

这使得热敏电阻在温度测量和控制中具有重要的应用价值。

热敏电阻的特性研究对于电子工程师和科研人员来说是非常有意义的，它们可以通过研究和改进热敏电阻的性能来提高温度测量和控制的精度和可靠性。

半导体热敏电阻特性的研究
半导体热敏电阻作为一种新型传感器，在微机控制中发挥了重要作用。

它在多个应用
中具有广泛的使用价值。

考虑到该类器件的特殊性，有必要了解其特性，以便更好地掌握
其使用情况。

半导体热敏电阻是基于原理研究的。

它的工作原理是基于电阻的变化，即加热时电阻
的变化。

当半导体热敏电阻的温度升高时，其电阻值也会随之变化。

这是因为半导体材料
本身含有自溶物，这些自溶物会随着外界环境温度的变化而换热，从而造成电子空间精度、晶间距和晶粒尺寸的改变。

经过改变，电子传导性能下降，从而使电阻值增大，相应温度
升高。

半导体热敏电阻可用于温度测量和控制，可以获得精确的测量结果。

此外，半导体热敏电阻具有抗干扰能力和灵敏度较高的优点。

首先，它具有良好的抗
干扰性能，它能有效抑制非温度信号对测量结果的干扰，这对精确测量温度非常重要。

另外，半导体热敏电阻具有较高的灵敏度，它能够检测微小的温度变化，可以检测到温度变
化小于0.01℃的信号。

另外,半导体热敏电阻的使用应注意其耐电压。

耐电压指的是在应用半导体热敏电阻时,介质中被容许的最大电压,如果电压超出设计要求,可能会使半导体热敏电阻的性能指
标下降,从而影响测量精度。

因此，使用半导体热敏电阻时，应注意其耐电压。

总之，半导体热敏电阻是一种重要的传感器，具有抗干扰性能好、灵敏度高及耐电压
高等特点。

它是目前温度测量和控制应用中理想的解决方案，是未来发展的趋势。

热敏电阻特性测量及应用实验报告一、实验目的。

本实验旨在通过测量热敏电阻的特性曲线，了解热敏电阻的基本特性和测量方法，并掌握热敏电阻在温度测量中的应用。

二、实验仪器与设备。

1. 热敏电阻。

2. 恒流源。

3. 电压表。

4. 温度计。

5. 多用表。

6. 电炉。

7. 试验电路板。

三、实验原理。

热敏电阻是一种电阻值随温度变化而变化的电阻器件。

其基本原理是，当温度升高时，半导体中自由电子的热运动增强，导致半导体的电阻值减小；反之，当温度下降时，电阻值增大。

热敏电阻的特性曲线呈指数关系，通常用β值来描述。

四、实验步骤。

1. 搭建实验电路，将热敏电阻与恒流源、电压表连接成电路。

2. 将电阻器置于电炉中，通过电炉加热使温度升高。

3. 同时记录电阻器的电阻值和温度计的温度数值。

4. 将数据记录在实验记录表中，得到热敏电阻的特性曲线。

五、实验数据处理与分析。

根据实验记录表中的数据，我们可以绘制出热敏电阻的特性曲线图。

通过曲线图可以看出，热敏电阻的电阻值随温度的变化呈现出明显的指数关系。

通过对曲线的斜率进行分析，可以得到热敏电阻的β值，从而进一步了解其特性。

六、实验应用。

热敏电阻在温度测量中有着广泛的应用。

其特性曲线的指数关系使其在一定温度范围内具有较高的灵敏度，可以用于制作温度传感器、温度控制器等设备。

在工业生产、医疗设备、家用电器等领域都有着重要的应用价值。

七、实验总结。

通过本次实验，我们深入了解了热敏电阻的特性和测量方法，掌握了热敏电阻在温度测量中的应用。

同时也学会了利用实验数据进行曲线分析和参数计算的方法，为今后的实验和工程应用打下了基础。

八、参考文献。

[1] 《电子测量技术》高等教育出版社。

[2] 《传感器与检测技术》机械工业出版社。

以上为热敏电阻特性测量及应用实验报告内容，希望对您有所帮助。

实验17 半导体热敏电阻的温度特性研究一、【实验目的】1.研究半导体热敏电阻的温度特性。

2.了解半导体热敏电阻的结构和使用方法。

3.学习用最小二乘法或作图法处理数据的方法二、【实验仪器】DHT -1型多功能恒温控制仪、DHQJ -1型两用非平衡电桥、NTC 半导体热敏电阻三、[实验原理]物体的电阻与温度有关。

在通常温度下，多数纯金属的电阻与温度成线性关系：R=R 0（1+αt ） (17-1)式中：R 是温度为t ℃时的电阻；R 0为0℃时的电阻；α称为电阻温度系数，单位为1/℃。

由半导体材料制成的热敏电阻，根据自身的特性可分为负温度系数（NTC ）和正温度系数（PTC ）两种，它的导电机理取决于材料的特性。

对于负温度系数的热敏电阻，其阻值随着温度的升高而按指数规律减小。

NTC 热敏电阻和金属的阻值随温度变化的曲线如图 17-1 所示。

图 17-1 NTC 热敏电阻和金属的阻值随温度变化的曲线实验表明，在一定的温度范围内，NTC 热敏电阻的阻值T R 和热力学温度T 之间的关系为T B T Ae R /= （17-2）其中A ，B 为常数，由材料的物理性质决定，常数A ，B 可用实验的方法求得，对（17-2）两边取对数得T B A R T /ln ln += （17-3）由（17-3）式可看出， lnR T 与1/T 成线形关系。

通过实验测得的n 组数据（T R ， T ），然后用最小二乘法（或用作图法）得出A 、B , 得出所研究的半导体的电阻随温度变化规律关系式。

四、实验内容1．将热敏电阻和多功能恒温控制仪（见附录5）按图17-2连接好，热敏电阻接到惠斯登电桥被测电阻二接线柱上。

恒温控制仪(左) 热敏电阻(右)图17-2 实验线路连接图2．温度由常温开始，测t（=27℃，28℃，29℃，30℃，31℃，32℃，33℃，34℃）下R。

测量时，取工作电压E=3伏，电桥倍率（×1）。

的热敏电阻阻值T表17-13．将测量的数据记录在表17-1中，用计算器作两个变量（ln ，1/T）统计运算，用最小二乘法或作图法求出A，B,得出关系式。
