高速公路路面结构设计与施工

三亚绕城公路位于三亚市北部， 东接东线高速， 西接西线高速。

本项目全长 13.9 公里。

路线起于(K1+000)三亚市田独镇大茅村顺接东线公路，向西跨越 224 国道， 经三公曲村， 穿越死马岭， 经南丁水库北侧， 继续向西经荔枝沟农场、 南丁村、三罗村北侧，上跨三亚学院出口路，经朝鲜村北后向西，止于荔枝沟出 口路(K14+900)。

全线采用双向四车道高速公路标准建设，设计行车速度 100 公里/小时，路 基宽度为 26 米，桥涵设计荷载采用公路 -I 级，沥青混凝土路面，标准轴载 BZZ-100。

1、施工组织机构工 地 实 验 室综 合 办 公 室计 划 财 务 部安 全 质 量 部物 资 设 备 部工 程 计 划 部项目安全副经理施工作业队项目经理项目总工我单位根据业主和工程总体需求，调配我单位现有人员，组成项目经理部。

项目部以项目经理为核心，设一位项目总工程师，一位项目安全副经理。

下设各相关职能部室，对工程施工进行总体控制，确保工程质量、进度、资金使用等满足施工要求。

项目部主要人员岗位职责①、项目经理职责项目经理全面负责本工程项目的组织、实施、协调、管理和监控 ,负责工程项目的各种资源配置，确保管理体系在本工程项目的持续有效运行，对本标段内的安全、质量、工期、效益等负全面责任。

组织编制工程项目实施性施工组织设计，包括工程进度计划和技术方案。

制定安全生产、保证质量和降低成本措施,并组织实施。

执行有关技术规范和标准，积极推广应用新技术和新工艺管理，努力实现技术进步。

科学组织和管理进入现场的人、财、物等资源，协调各单位之间关系，做好人员、物资和机械设备的调配与供应，及时解决施工中浮现的问题，做好资源优化配置，提高综合经济效益。

组织制定项目经理部各部门、人员的职责权限和各项规章制度，搞好与机关本部、各职能部门的业务联系和经济往来，定期向企业领导汇报工作。

②、项目总工职责负责本工程项目的技术管理、工程质量、计量测试的领导工作，指导全体技术人员有效开展技术管理工作。

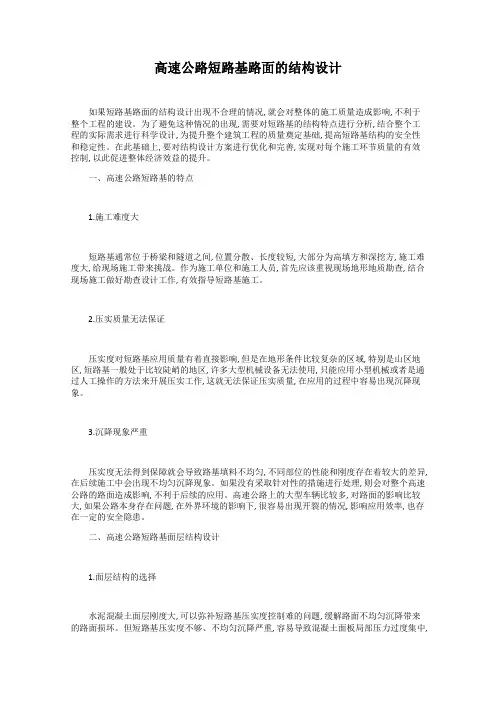

高速公路短路基路面的结构设计如果短路基路面的结构设计出现不合理的情况, 就会对整体的施工质量造成影响, 不利于整个工程的建设。

为了避免这种情况的出现, 需要对短路基的结构特点进行分析, 结合整个工程的实际需求进行科学设计, 为提升整个建筑工程的质量奠定基础, 提高短路基结构的安全性和稳定性。

在此基础上, 要对结构设计方案进行优化和完善, 实现对每个施工环节质量的有效控制, 以此促进整体经济效益的提升。

一、高速公路短路基的特点1.施工难度大短路基通常位于桥梁和隧道之间, 位置分散、长度较短, 大部分为高填方和深挖方, 施工难度大, 给现场施工带来挑战。

作为施工单位和施工人员, 首先应该重视现场地形地质勘查, 结合现场施工做好勘查设计工作, 有效指导短路基施工。

2.压实质量无法保证压实度对短路基应用质量有着直接影响, 但是在地形条件比较复杂的区域, 特别是山区地区, 短路基一般处于比较陡峭的地区, 许多大型机械设备无法使用, 只能应用小型机械或者是通过人工操作的方法来开展压实工作, 这就无法保证压实质量, 在应用的过程中容易出现沉降现象。

3.沉降现象严重压实度无法得到保障就会导致路基填料不均匀, 不同部位的性能和刚度存在着较大的差异, 在后续施工中会出现不均匀沉降现象。

如果没有采取针对性的措施进行处理, 则会对整个高速公路的路面造成影响, 不利于后续的应用。

高速公路上的大型车辆比较多, 对路面的影响比较大, 如果公路本身存在问题, 在外界环境的影响下, 很容易出现开裂的情况, 影响应用效率, 也存在一定的安全隐患。

二、高速公路短路基面层结构设计1.面层结构的选择水泥混凝土面层刚度大, 可以弥补短路基压实度控制难的问题, 缓解路面不均匀沉降带来的路面损坏。

但短路基压实度不够、不均匀沉降严重, 容易导致混凝土面板局部压力过度集中,出现早期损坏, 制约车辆安全顺利通行。

而在混凝土面层掺入钢纤维并形成钢纤维混凝土, 能增强路面的抗裂、抗弯拉、抗疲劳性能, 促进工程质量提升, 设计中需要重视它的应用。

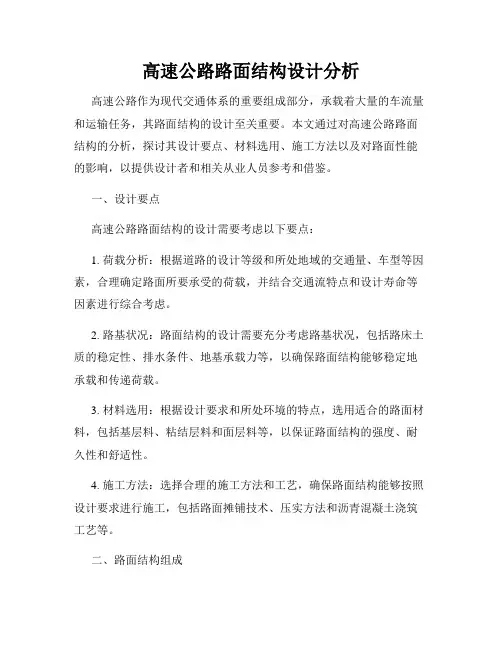

高速公路路面结构设计分析高速公路作为现代交通体系的重要组成部分，承载着大量的车流量和运输任务，其路面结构的设计至关重要。

本文通过对高速公路路面结构的分析，探讨其设计要点、材料选用、施工方法以及对路面性能的影响，以提供设计者和相关从业人员参考和借鉴。

一、设计要点高速公路路面结构的设计需要考虑以下要点：1. 荷载分析：根据道路的设计等级和所处地域的交通量、车型等因素，合理确定路面所要承受的荷载，并结合交通流特点和设计寿命等因素进行综合考虑。

2. 路基状况：路面结构的设计需要充分考虑路基状况，包括路床土质的稳定性、排水条件、地基承载力等，以确保路面结构能够稳定地承载和传递荷载。

3. 材料选用：根据设计要求和所处环境的特点，选用适合的路面材料，包括基层料、粘结层料和面层料等，以保证路面结构的强度、耐久性和舒适性。

4. 施工方法：选择合理的施工方法和工艺，确保路面结构能够按照设计要求进行施工，包括路面摊铺技术、压实方法和沥青混凝土浇筑工艺等。

二、路面结构组成高速公路路面结构通常由多层组成，主要包括以下几个部分：1. 路基：路基是路面结构的基础，一般采用土工合成材料作为加筋层，以提高路基的稳定性和承载能力。

2. 基层：基层是路面结构重要的承载层，通常采用水泥混凝土或沥青混凝土作为基层材料，具有较高的强度和稳定性。

3. 粘结层：粘结层用于将基层和面层连接起来，常采用沥青砂浆或沥青混凝土铺设，可提高结构层之间的粘结强度。

4. 面层：面层是路面结构的最表层，承受着车辆荷载和外界环境的影响，通常采用沥青混凝土或水泥混凝土作为面层材料，以提高路面的平整度、耐久性和舒适性。

三、材料选用针对高速公路路面结构的材料选用，应根据实际情况进行合理选择，主要包括以下几个方面：1. 路基材料：路基材料需要具有一定的强度和稳定性，通常采用砂土、黏土、碎石等作为基础填料，同时添加土工合成材料以提高路基的承载能力和变形性能。

2. 基层材料：基层材料需要具备较高的强度和稳定性，常见的选用为水泥混凝土或沥青混凝土，其选择需根据交通量、地理气候等因素进行综合考虑。

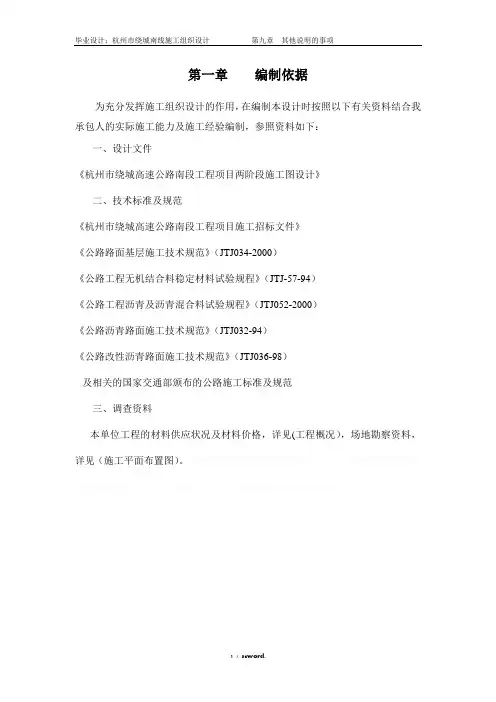

第一章编制依据为充分发挥施工组织设计的作用，在编制本设计时按照以下有关资料结合我承包人的实际施工能力及施工经验编制，参照资料如下：一、设计文件《杭州市绕城高速公路南段工程项目两阶段施工图设计》二、技术标准及规范《杭州市绕城高速公路南段工程项目施工招标文件》《公路路面基层施工技术规范》（JTJ034-2000）《公路工程无机结合料稳定材料试验规程》（JTJ-57-94）《公路工程沥青及沥青混合料试验规程》（JTJ052-2000）《公路沥青路面施工技术规范》（JTJ032-94）《公路改性沥青路面施工技术规范》（JTJ036-98）及相关的国家交通部颁布的公路施工标准及规范三、调查资料本单位工程的材料供应状况及材料价格，详见(工程概况），场地勘察资料，详见（施工平面布置图）。

第二章工程概况本工程为杭州市绕城高速公路南段工程路面工程。

本工程起自杭州市转塘狮子口（桩号K0+000）与绕城西线相接，经浮山、袁浦镇北、东江咀并折向东南，在K 9+400~ K11+800处跨越钱塘江和浦阳江后，进入萧山，沿石圬尖山北侧向东至白鹿塘火车站北侧，然后路线继续向东，分别跨越03省道、浙赣铁路、南门江、西小江，路线终点在张家畈（桩号K22+980）与杭金衢高速公路立交相接，路线全长22.980公里。

本合同段起点桩号K12+509，终点桩号K22+980，路线长度10.491 k m。

本合同段的主要工程量统计如下：低剂量水泥稳定碎石底基层（厚18cm） 41806.8 m3级配碎石底基层（厚18cm） 4669.2 m3水泥稳定碎石基层（厚32cm） 74879.7 m3下封层 229200 m2粗粒式沥青混凝土（厚6cm） 13424.3 m3中粒式沥青混凝土（厚6cm） 17833.4 m3细粒式改性沥青混凝土（厚4cm） 11744.4 m3水泥混凝土面板（厚26cm） 1440.4 m3中央分隔带 7772 m路肩排水沟 21979 m 中央分隔带排水渗沟 7740 m人（手）孔147 个紧急电话平台20 个Ф114钢管9238m收费站2处收费岛10 个第三章施工平面布置说明根据本标段的工程位置和实际情况，考虑四通一平场地要求，结合地材的来源，运料方便等因素，我项目部认真考察现场，结合本单位的施工经验进行施工场地的平面布置，具体简述如下：一、基地布置根据工程情况，项目经理部设在主线北侧南大线路东（东方文化园路口旁，离义桥互通约1km），中心试验室、沥青拌和场设在义桥互通内（K12+509），占地面积约30亩，内设生产能力240T/小时的沥青拌和楼一台，800KV A变压器一台，为了保证原材料的质量并不受污染，首先将堆料场地进行硬化处理并对进场的各类材料按规格分类堆放，各分档料之间砌筑50cm厚、1.2m高的片石隔墙，上用编织袋装石子码放分隔沥青混凝土各档石子，场地周围设排水沟。

高速公路项目路基和路面工程施工方案（一）路基工程施工方案一、工程概况：本合同段路基土方有土方67.2027万立方米，石灰改善土约54万立方米，粉喷桩48万延米，袋装砂井94万延米，单向土土格栅5.3万平方米，双向土土格栅6.1万平方米。

1、测量放样：根据业主移交的导线点，水准点及设计图纸所提供的坐标，用尼康—530型全站仪进行导线复测并增设，对水准点进行复核与加密，并上报监理工程师复核，经批准后进行恢复中桩、边桩工作，确定路基边缘、坡角、边沟、护坡、排水沟等的具体位置，复测原地面标高。

2、施工便道：A、施工便道，修建在路基坡角与征地线之间，每200～300米修筑加宽段作为错车台。

便道采用石灰土进行基底处理，其上铺设50cm碎石垫层。

B、线外施工便通，尽量利用原有道路，如果宽度不够，则每200～300米设置错车台。

C、排水沟设置在路基外侧，排水沟与河道或原有沟渠相互接通，确保施工期间路基不受水浸。

3、清除表土：A、采用人工及推土机清除公路用地范围内的树木、杂草、植物根茎及地表松散土，清除深度按图纸设计要求或监理工程师指定的深度进行。

B、根据占用池塘、沟渠、河道面积的大小，分别采用直接排水或人工筑岛围堰排水的方法，将路基范围内的水排除后，采用推土机、挖掘机配合人工开挖的方式进行清淤，清淤前请监理工程师现场复测淤泥顶高程及面积，清理后的淤泥采用自卸汽车运到弃土场，清理淤泥至监理工程师满意后，进行标高复测，以便计算淤泥数量。

清淤完毕，按照图纸要求进行回填。

二、软土地基处理1、工程概况：本合同段软土地基处理形式有以下几种:袋装砂井,土工格栅,粉喷桩,砂垫层,结合预压处理。

2、工程地质条件：本标段沿线地基勘探深度内的地层分为4个工程地质层：Ⅰ层软塑状态低液限粘土，分布连续，厚度1.8～3.3m，是软土路基的硬壳层，但压缩性较高，工程地质条件较差。

Ⅱ层软土以流塑状淤泥质低液限粘土为主，间夹低液粉土质砂，低液限偻土等。

高速公路沥青路面的结构设计与施工技术沥青路面是一种常见的高速公路路面结构，其设计与施工至关重要，直接影响道路的安全性、耐久性和舒适性。

本文将详细介绍高速公路沥青路面的结构设计和施工技术，以确保道路的良好性能和服务寿命。

1. 结构设计1.1 沥青路面构成高速公路沥青路面一般由基层、底层、面层组成。

基层是路面的承载层，常用的材料包括碎石、混凝土等。

底层用于分散荷载并提供路面的稳定性，常用的材料包括砾石、细石等。

面层是最上层的路面层，主要由沥青混合料构成。

1.2 路面厚度设计路面厚度设计是确保路面承载能力和耐久性的关键因素。

设计师需要考虑交通负荷、地理环境、水文条件等因素来确定路面厚度。

一般来说，高速公路的路面厚度应保证在满足设计标准的前提下，尽可能减少材料使用量。

1.3 沥青混合料设计沥青混合料是高速公路沥青路面的关键组成部分。

设计师需要根据交通流量、气候条件、沥青级配等因素来确定沥青混合料的配合比例。

常用的沥青级配包括粗集料、中集料、细集料等。

合理的沥青混合料设计可以提供良好的抗滑性、耐久性和舒适性。

2. 施工技术2.1 基层施工基层施工是整个路面结构的起点，决定了路面的整体质量。

常用的基层材料包括碎石、混凝土等。

施工过程中需要确保基层的平整度和密实度，并使用合适的压实设备进行压实，以提高基层的稳定性和承载能力。

2.2 底层施工底层是路面结构中的重要组成部分，需要提供路面的稳定性和均布荷载能力。

常用的底层材料包括砾石、细石等。

施工过程中需要确保底层的平整度和密实度，并根据设计要求进行压实，以确保底层的稳定性和排水性能。

2.3 面层施工面层是高速公路沥青路面的最上层，直接影响道路的舒适性和防滑性。

面层施工可以分为拌和、铺设和压实三个阶段。

在拌和阶段，需要根据设计要求准确配制沥青混合料。

在铺设阶段，需要确保沥青混合料铺设均匀、密实，并使用振动压实设备进行压实。

在压实阶段，需要确保面层的密实度和光洁度，以提供良好的行驶舒适性和防滑性。

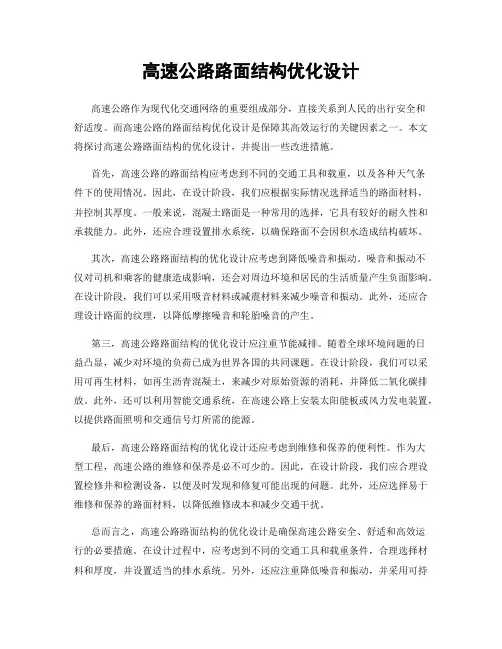

高速公路路面结构优化设计高速公路作为现代化交通网络的重要组成部分，直接关系到人民的出行安全和舒适度。

而高速公路的路面结构优化设计是保障其高效运行的关键因素之一。

本文将探讨高速公路路面结构的优化设计，并提出一些改进措施。

首先，高速公路的路面结构应考虑到不同的交通工具和载重，以及各种天气条件下的使用情况。

因此，在设计阶段，我们应根据实际情况选择适当的路面材料，并控制其厚度。

一般来说，混凝土路面是一种常用的选择，它具有较好的耐久性和承载能力。

此外，还应合理设置排水系统，以确保路面不会因积水造成结构破坏。

其次，高速公路路面结构的优化设计应考虑到降低噪音和振动。

噪音和振动不仅对司机和乘客的健康造成影响，还会对周边环境和居民的生活质量产生负面影响。

在设计阶段，我们可以采用吸音材料或减震材料来减少噪音和振动。

此外，还应合理设计路面的纹理，以降低摩擦噪音和轮胎噪音的产生。

第三，高速公路路面结构的优化设计应注重节能减排。

随着全球环境问题的日益凸显，减少对环境的负荷已成为世界各国的共同课题。

在设计阶段，我们可以采用可再生材料，如再生沥青混凝土，来减少对原始资源的消耗，并降低二氧化碳排放。

此外，还可以利用智能交通系统，在高速公路上安装太阳能板或风力发电装置，以提供路面照明和交通信号灯所需的能源。

最后，高速公路路面结构的优化设计还应考虑到维修和保养的便利性。

作为大型工程，高速公路的维修和保养是必不可少的。

因此，在设计阶段，我们应合理设置检修井和检测设备，以便及时发现和修复可能出现的问题。

此外，还应选择易于维修和保养的路面材料，以降低维修成本和减少交通干扰。

总而言之，高速公路路面结构的优化设计是确保高速公路安全、舒适和高效运行的必要措施。

在设计过程中，应考虑到不同的交通工具和载重条件，合理选择材料和厚度，并设置适当的排水系统。

另外，还应注重降低噪音和振动，并采用可持续发展的材料和能源，提高维修和保养的便利性。

通过这些改进措施，我们可以为人民提供更加安全、舒适的高速公路交通环境。

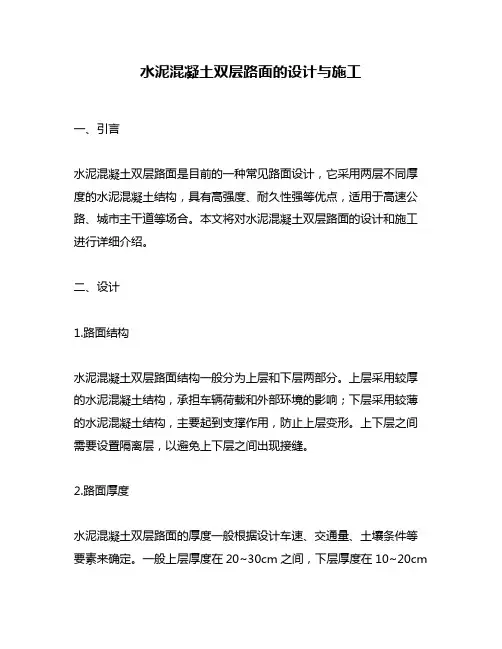

水泥混凝土双层路面的设计与施工一、引言水泥混凝土双层路面是目前的一种常见路面设计，它采用两层不同厚度的水泥混凝土结构，具有高强度、耐久性强等优点，适用于高速公路、城市主干道等场合。

本文将对水泥混凝土双层路面的设计和施工进行详细介绍。

二、设计1.路面结构水泥混凝土双层路面结构一般分为上层和下层两部分。

上层采用较厚的水泥混凝土结构，承担车辆荷载和外部环境的影响；下层采用较薄的水泥混凝土结构，主要起到支撑作用，防止上层变形。

上下层之间需要设置隔离层，以避免上下层之间出现接缝。

2.路面厚度水泥混凝土双层路面的厚度一般根据设计车速、交通量、土壤条件等要素来确定。

一般上层厚度在20~30cm之间，下层厚度在10~20cm之间。

如果路面要承受较大的车流量和较快的车速，则需要增加路面厚度。

3.路面强度水泥混凝土双层路面的强度是保证路面耐久性和安全性的关键。

一般来说，上层的强度需要达到C30-C50级别，下层的强度需要达到C15-C30级别。

同时，需要注意上下层之间的强度差异，以免出现层间开裂等问题。

4.路面斜度水泥混凝土双层路面的斜度一般采用纵向梯形斜度，即路面两侧高出中央部分。

这样可以有效排除雨水和污水，提高路面的排水性能。

一般来说，斜度的设计应根据当地的降雨量和排水能力来确定。

三、施工1.材料准备水泥混凝土双层路面的施工需要准备大量的材料，包括水泥、骨料、砂子、钢筋等。

这些材料需要按照施工图纸中规定的比例进行搅拌和加工。

2.基础处理在施工之前，需要进行基础处理，包括清理现场、挖掘基础、加固基础等。

基础的加固可以采用加固网或者钢筋网等方式，以提高基础的承载能力。

3.模板安装在基础加固完成后，需要安装模板。

模板的安装需要注意模板的平整度和稳定性，以确保路面的平整度和强度。

4.浇筑混凝土在模板安装完成后，需要进行混凝土的浇筑。

混凝土的浇筑需要注意浇筑的均匀性和密实性，以避免产生空鼓和裂缝等问题。

5.养护混凝土浇筑完成后，需要进行养护。

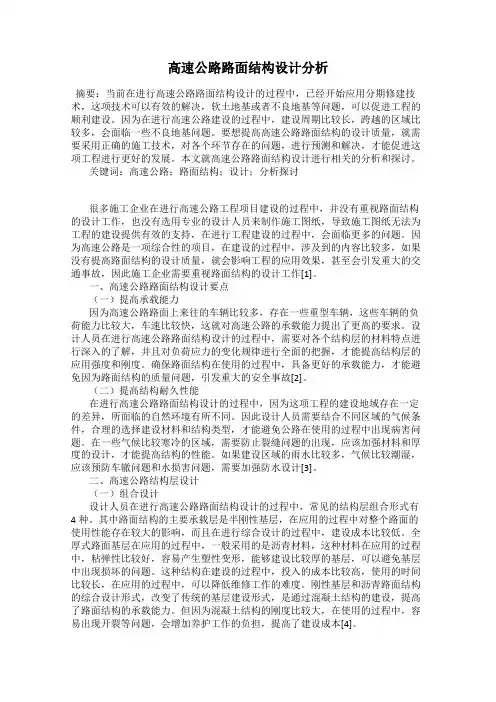

高速公路路面结构设计分析摘要：当前在进行高速公路路面结构设计的过程中，已经开始应用分期修建技术，这项技术可以有效的解决，软土地基或者不良地基等问题，可以促进工程的顺利建设。

因为在进行高速公路建设的过程中，建设周期比较长，跨越的区域比较多，会面临一些不良地基问题。

要想提高高速公路路面结构的设计质量，就需要采用正确的施工技术，对各个环节存在的问题，进行预测和解决，才能促进这项工程进行更好的发展。

本文就高速公路路面结构设计进行相关的分析和探讨。

关键词：高速公路；路面结构；设计；分析探讨很多施工企业在进行高速公路工程项目建设的过程中，并没有重视路面结构的设计工作，也没有选用专业的设计人员来制作施工图纸，导致施工图纸无法为工程的建设提供有效的支持，在进行工程建设的过程中，会面临更多的问题。

因为高速公路是一项综合性的项目，在建设的过程中，涉及到的内容比较多，如果没有提高路面结构的设计质量，就会影响工程的应用效果，甚至会引发重大的交通事故，因此施工企业需要重视路面结构的设计工作[1]。

一、高速公路路面结构设计要点（一）提高承载能力因为高速公路路面上来往的车辆比较多，存在一些重型车辆，这些车辆的负荷能力比较大，车速比较快，这就对高速公路的承载能力提出了更高的要求。

设计人员在进行高速公路路面结构设计的过程中，需要对各个结构层的材料特点进行深入的了解，并且对负荷应力的变化规律进行全面的把握，才能提高结构层的应用强度和刚度。

确保路面结构在使用的过程中，具备更好的承载能力，才能避免因为路面结构的质量问题，引发重大的安全事故[2]。

（二）提高结构耐久性能在进行高速公路路面结构设计的过程中，因为这项工程的建设地域存在一定的差异，所面临的自然环境有所不同。

因此设计人员需要结合不同区域的气候条件，合理的选择建设材料和结构类型，才能避免公路在使用的过程中出现病害问题。

在一些气候比较寒冷的区域，需要防止裂缝问题的出现，应该加强材料和厚度的设计，才能提高结构的性能。

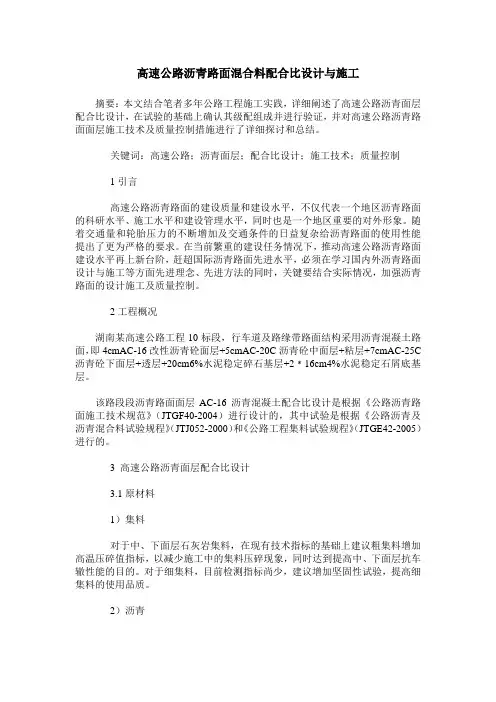

高速公路沥青路面混合料配合比设计与施工摘要：本文结合笔者多年公路工程施工实践，详细阐述了高速公路沥青面层配合比设计，在试验的基础上确认其级配组成并进行验证，并对高速公路沥青路面面层施工技术及质量控制措施进行了详细探讨和总结。

关键词：高速公路；沥青面层；配合比设计；施工技术；质量控制1引言高速公路沥青路面的建设质量和建设水平，不仅代表一个地区沥青路面的科研水平、施工水平和建设管理水平，同时也是一个地区重要的对外形象。

随着交通量和轮胎压力的不断增加及交通条件的日益复杂给沥青路面的使用性能提出了更为严格的要求。

在当前繁重的建设任务情况下，推动高速公路沥青路面建设水平再上新台阶，赶超国际沥青路面先进水平，必须在学习国内外沥青路面设计与施工等方面先进理念、先进方法的同时，关键要结合实际情况，加强沥青路面的设计施工及质量控制。

2工程概况湖南某高速公路工程10标段，行车道及路缘带路面结构采用沥青混凝土路面，即4cmAC-16改性沥青砼面层+5cmAC-20C沥青砼中面层+粘层+7cmAC-25C 沥青砼下面层+透层+20cm6%水泥稳定碎石基层+2﹡16cm4%水泥稳定石屑底基层。

该路段段沥青路面面层AC-16沥青混凝土配合比设计是根据《公路沥青路面施工技术规范》（JTGF40-2004）进行设计的，其中试验是根据《公路沥青及沥青混合料试验规程》（JTJ052-2000）和《公路工程集料试验规程》（JTGE42-2005）进行的。

3 高速公路沥青面层配合比设计3.1原材料1）集料对于中、下面层石灰岩集料，在现有技术指标的基础上建议粗集料增加高温压碎值指标，以减少施工中的集料压碎现象，同时达到提高中、下面层抗车辙性能的目的。

对于细集料，目前检测指标尚少，建议增加坚固性试验，提高细集料的使用品质。

2）沥青沥青的品质是影响沥路面质量和使用寿命的一个关键因素。

适宜的沥青不仅能延缓或阻止沥青路面因疲劳、低温产生开裂，还能防止沥青路面因重载和高温作用产生过深的车辙。
