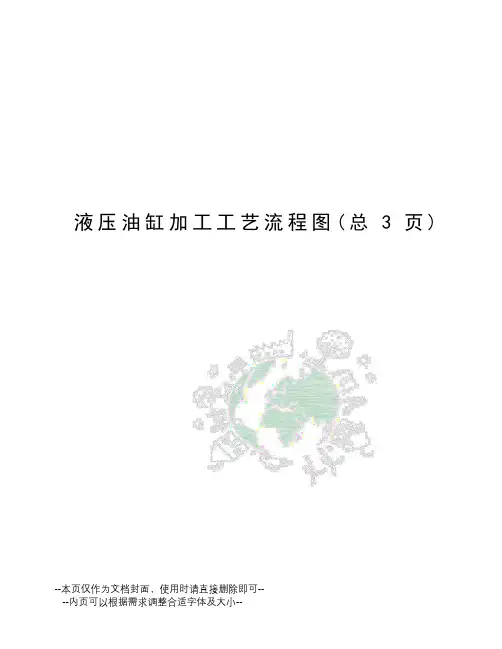

液压油缸加工工艺流程图(总3页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--液压油缸加工工艺流程图1、缸筒: a、备料(无缝钢管)→检验(材质证明书等)→调质(外包:部分零件)→车(车外圆、架子口、镗止口、法兰止口等)→调质硬度检测→焊(焊接管接头座、法兰等附件)→镗孔或珩磨(粗镗、精镗、滚压)→车(孔卡槽或内外螺纹)→钳工(钻油口)→检验→防锈入库b、备料(锻件)→检验(材质证明书、探伤等)→焊(毛坯对接焊)→焊接探伤→车(粗车)→调质(外包:部分零件)→车(车外圆、架子口、镗止口、法兰止口等)→调质硬度检测→焊(焊接管接头座、法兰等附件)→镗孔或珩磨(粗镗、精镗、滚压)→车(孔卡槽或内外螺纹)→钳工(钻油口)→检验→防锈入库2、活塞、导向套: a、备料(铸件、锻件)→检验(材质证明书、锻件探伤等)→粗车→精车→检验→防锈入库b、备料(圆钢)→检验(材质证明书等)→粗车→精车→检验→防锈入库3、活塞杆: a、备料(圆钢)→检验(材质证明书等)→车(粗车)→调质(外包:部分零件)→调质硬度检测→车(粗、精车)→磨(精磨外圆)→电镀(外包:镀硬铬)或表面热处理(外包:部分零件)→抛光→检验→防锈入库b、备料(锻件)→检验(材质证明书、探伤等)→材料探伤→车(粗车)→调质(外包:部分零件)→调质硬度检测→车(粗、精车)→磨(精磨外圆)→电镀(外包:镀硬铬)或表面热处理(外包:部分零件)→抛光→检验→防锈入库4、缸头、杆头:a、备料(圆钢)→检验(材质证明书等)→车(粗车)→调质(外包:部分零件)→调质硬度检测→车(粗、精车含球头、内外螺纹)→锯→铣→镗(镗内孔)→钳工(钻油杯孔或油口)→检验→防锈入库b、备料(铸钢:正火处理)→检验(材质证明书等)→车(粗车)→调质(外包:部分零件)→调质硬度检测→车(粗、精车含球头、内外螺纹)→锯→铣→镗(镗内孔)→钳工(钻油杯孔或油口)→检验→防锈入库c、备料(锻件)→检验(材质证明书、探伤等)→车(粗车)→调质(外包:部分零件)→调质硬度检测→车(粗、精车含球头、内外螺纹)→锯→铣→镗(镗内孔)→钳工(钻油杯孔或油口)→检验→防锈入库5、孔卡、轴卡、丝圈、压帽:a、备料(圆钢)→检验(材质证明书等)→车(粗车)→调质(外包)→调质硬度检测→车(粗、精车)→钻(孔卡、压帽)→铣→磨(孔卡、轴卡)→检验→防锈入库b、备料(锻件)→检验(材质证明书、探伤等)→车(粗车)→调质(外包)→调质硬度检测→车(粗、精车)→钻(孔卡、压帽)→铣→磨(孔卡、轴卡)→检验→防锈入库6、缸体焊(缸头与缸筒焊接)→焊缝保温去应力→焊接探伤→防锈入库7、装配熟悉装配图(含出厂试验大纲等技术文件)→零部件(含密封件、工装)清理→零部件清洗→零部件配装→零部件精洗→密封件装配→零部件组装→标识标牌→检查试验装置→出厂试验→喷漆→装箱→发货。
机械加工工艺过程卡片产品名称柴油机零(部)件名称大件老连杆共(43 )页第( 1 )页车间工序号工序名称材料牌号50 铣连杆平面毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数连杆两平面铣床NZ73008 专—229 4夹具编号夹具名称切削液冷却液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1 粗铣上平面至连杆身中心平面86 108 2.09 1。
8 1 描图2 精铣上平面至杆身中心平面86 108 2.09 0.7 13 粗铣下平面至86 108 2。
09 1。
8 1 描校4 精铣下平面86 108 2。
09 0.7 1装订号设计(日期)审核(日期) 标准化(日期)会签(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期产品名称柴油机零(部)件名称连杆共(43 )页第( 2 )页车间工序号工序名称材料牌号60 磨两平面毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数平面磨床苏联037-1 6夹具编号夹具名称切削液浮化液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1 磨上平面至杆身中心平面1000 1100 0。
02 0。
4 20 描图磨下平面至尺寸1000 1100 0。
02 0.4 20 退磁描校底图号装订号设计(日期)审核(日期)标准化(日期)会签(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期产品名称柴油机零(部)件名称连杆共(43 )页第( 3 )页车间工序号工序名称材料牌号70 钻小头孔毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数立钻Z575 021—51 1夹具编号夹具名称切削液浮化液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1 钻小头孔至尺寸88 11.75 0.34 54 1 描图描校底图号装订号设计(日期)审核(日期)标准化(日期)会签(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号2105A 零(部)件图号H—32A产品名称柴油机零(部)件名称连杆共(43 )页第( 4 )页车间工序号工序名称材料牌号大件老连杆80 倒小头孔角45毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数立衍X525B 021—56 1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1 小头孔上端倒角至尺寸85 12。
柴油机连杆零件机械加工工艺过程卡片及工序卡知识讲解柴油机连杆是柴油机中重要的零件之一,它连接曲轴和活塞,将曲轴的旋转运动转化为活塞的往复运动,从而驱动柴油机的工作。
柴油机连杆的机械加工工艺过程卡片及工序卡是用来记录和指导柴油机连杆的加工过程和工艺参数的。
1.零件名称:柴油机连杆2.材料:一般为45钢、40Cr、20CrNiMo等合金钢3.工艺路线:将柴油机连杆的加工过程按顺序列出来,包括加工工序和加工方法。
4.重要加工尺寸:记录柴油机连杆的重要加工尺寸和公差要求。
5.设备:记录用于加工柴油机连杆的设备,如车床、铣床、磨床等。
6.夹具:记录用于夹紧柴油机连杆的夹具,以确保加工精度和安全性。
7.工艺参数:包括切削速度、进给量、切削刃数、冷却液等参数,用于指导实际加工过程。
8.检查和试验要求:记录柴油机连杆的检查和试验要求,包括尺寸测量、表面质量和硬度等。
1.材料选型和切割:根据设计要求和机械性能要求选择合适的材料,并使用切割工具将材料切割成合适尺寸的坯料。
2.粗车:使用车床进行粗车加工,将连杆的外形加工到接近最终尺寸。
3.粗铣:使用铣床进行粗铣加工,加工连杆上的凸台、凹槽等特殊形状。
4.精车:使用车床进行精车加工,将连杆的主轴孔和大端孔加工到最终尺寸和精度要求。
5.苦挤:在车床上进行苦挤加工,将连杆上的小端孔和销孔加工到最终尺寸。
6.精铣:使用铣床进行精铣加工,加工连杆上的油孔、油槽等细小结构。
7.精磨:使用磨床进行精磨加工,提高连杆的表面精度和光洁度,并满足尺寸和形状的公差要求。
8.清洗和检验:使用清洗设备进行清洗,对连杆进行尺寸和形状的检查,确保加工质量和精度。
9.装配:将各个部分进行装配,并进行试验验证,确保连杆的性能和质量。
以上是柴油机连杆的机械加工工艺过程卡片及工序卡的知识讲解,通过对加工工艺过程和工序的记录和指导,可以提高柴油机连杆的加工效率和质量,确保柴油机的正常运行。
机械加工工艺过程卡片太原科技大学华科学院机械加工工艺过程卡片(连杆盖)产品型号2105A 零(部)件图号H-32A产品名称柴油机零(部)件名称连杆共页第页材料牌号毛坯种类铸件毛坯外型尺寸每毛坯可制件数每台件数 1 备注工序号工序名称工序内容车间工段设备工艺装备工时准终单件1 粗铣两端面大件四轴龙门铣床2 粗铣结合面大件X523 粗铣工艺凸台大件龙门铣床4 锪连杆盖上安装螺帽的凸台大件立式钻床5 钻扩铰螺纹孔大件立式钻床6 精铣两端面大件四轴龙门铣床7 精铣结合面大件X528 精铣工艺凸台大件龙门铣床9 磨两端面大件平面磨床10 磨结合面大件平面磨床11 去毛刺大件12 清洗大件13 装配连杆和连杆盖大件设计(日期)审核(日期)标准化(日期)会签(日期)机械加工工序卡片产品型号2105A 零(部)件图号产品名称柴油机零(部)件名称共()页第(12)页车间工序号工序名称材料牌号160 精洗止口45毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数X52K 1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1 精铣止口至尺寸400 163.36 0.08 0.5 1描图描校底图号装订号设计(日期)审核(日期)标准化(日期)会签(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号 2105A 零(部)件图号产品名称柴油机零(部)件名称共( )页 第(13)页车间 工序号 工序名称 材料牌号 170 钻孔冷挤内螺纹 45 毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号 设备编号同时加工件数X52K5 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工 步 内 容工 艺 装 备主轴转速r/min切削速度m/min 进给量mm/r 切削深度mm 进给 次数 工步工时 机动辅助1钻2~12.8至尺寸 描 图 2 扩2~13.2至尺寸3 孔口倒角至尺寸 描 校4 吹净两孔中铁屑5 冷挤压内螺纹至尺寸底图号 装订号设计(日期)审核(日期)标准化(日期) 会签(日期)标记 处数更改文件号签字日期标记处数更改文件号签字 日期机械加工工序卡片产品型号2105A 零(部)件图号产品名称柴油机零(部)件名称共()页第(14)页车间工序号工序名称材料牌号180 去毛刺45毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数X52K 1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1 去剖分面毛刺2 去止口毛刺3 去螺纹孔道孔底外部毛刺4 倒角至尺寸设计(日期)审核(日期)标准化(日期)会签(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片机械加工工序卡片产品型号 2105A 零(部)件图号 H-32A H-323A产品名称零(部)件名称连杆盖 共( )页 第(16)页车间 工序号 工序名称 材料牌号 大件老连杆2000合装打连杆配对号45毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数1 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工 步 内 容工 艺 装 备主轴转速r/min切削速度m/min 进给量mm/r 切削深度mm 进给 次数工步工时 机动辅助1检查不通孔螺纹底部是否有铁屑 2 将连杆和连杆盖合装,注意对称3 用固定扳手初紧两连杆螺栓4 用扭力扳手复紧两连杆螺栓扭紧力140N5 打连杆配对号设计(日期)审核(日期)标准化(日期) 会签(日期)标记 处数 更改文件号签字日期标记处数更改文件号 签字 日期机械加工工序卡片 产品型号零(部)件图号H-32A H-323A车间工序号工序名称材料牌号粗镗大头孔45毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数粗镗大头孔专机1夹具编号夹具名称切削液H-32-734-06 连杆大头孔粗镗夹具工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1 粗镗大头孔至尺寸270 62.77 0.25 2.71描图描校底图号机械加工工序卡片产品型号零(部)件图号H-32A H-323A车间工序号工序名称材料牌号大头孔倒角毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数立钻Z535 1 夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1 大头孔倒角至尺寸60 14.95 0.20 0.51 描图描校底图号机械加工工序卡片产品型号零(部)件图号产品名称连杆零(部)件名称共()页第(19)页车间工序号工序名称材料牌号钻定位销孔45毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数立钻Z535 1夹具编号夹具名称切削液H-32-731-09工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1 钻定位孔至尺寸1100 12.1 0.08 10 3 描图描校底图号机械加工工序卡片产品型号 零(部)件图号 H-32A产品名称连杆零(部)件名称共( )页 第(20)页车间 工序号 工序名称 材料牌号扩定位销孔 毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称 设备型号设备编号同时加工件数立钻1 夹具编号 夹具名称切削液H-32-731-09工位器具编号工位器具名称工序工时准终单件工步号工 步 内 容工 艺 装 备主轴转速r/min切削速度m/min 进给量mm/r 切削深度mm 进给 次数工步工时 机动辅助1扩定位销孔至尺寸1100 13.48 0.08 8 2 描 图描 校 底图号机械加工工序卡片产品型号2105A零(部)件图号H-32A车间工序号工序名称材料牌号大件老连杆250 钻油孔45毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数立钻Z535 021-35 1夹具编号夹具名称切削液H-32-731-10 连杆油孔钻夹具工位器具编号工位器具名称工序工时准终单件φ6 GB1436-85 直柄麻花钻工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1 钻油孔至尺寸530 10 0.25 8.5 1描图 2 钻另一油孔至尺寸530 10 0.25 8.5 1描校底图号装订号设计(日期)审核(日期)标准化(日期)会签(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号2105A 零(部)件图号H-32A车间工序号工序名称材料牌号大件老连杆260 油孔口倒角45毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数立钻Z535 021-35 1 夹具编号夹具名称切削液H-32-731-10 连杆油孔钻夹具工位器具编号工位器具名称工序工时准终单件φ6 GB1436-85 直柄麻花钻工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1 油孔口倒角至尺寸530 19.98 0.252 1描图 2 另一油孔口倒角至尺寸530 19.98 0.25 2 1描校设计(日期)审核(日期)标准化(日期)会签(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号2105A 零(部)件图号H-32A H-323A产品名称柴油机零(部)件名称连杆盖共(43 )页第(23)页车间工序号工序名称材料牌号大件老连杆270 拆装连杆盖45毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件φ12.4 GB1436-85 直柄麻花钻工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1 铰连杆定位销孔至尺寸描图 2 拆连杆螺钉连杆定位销孔倒角05×45°描校去剖分面止口毛刺,污垢装定位销底图号装连杆盖扭紧工艺螺钉,扭紧力矩140N/M装订号设计(日期)审核(日期)标准化(日期)会签(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期。
机械加工工艺过程卡片----产品名称柴油机零(部)件名称共()页第(12)页车间工序号工序名称材料牌号160 精洗止口45毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数X52K 1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1 精铣止口至尺寸400 163.36 0.08 0.5 1 描图描校底图号装订号设计(日期)审核(日期) 标准化(日期)会签(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期--机械加工工序卡片产品型号2105A零(部)件图号产品名称柴油机零(部)件名称共( )页第(13)页车间工序号工序名称材料牌号170 钻孔冷挤内螺纹45毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数X52K 5夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1 钻2~12.8至尺寸描图2扩2~13.2至尺寸3孔口倒角至尺寸描校 4 吹净两孔中铁屑5 冷挤压内螺纹至尺寸底图号装订号设计(日期)审核(日期) 标准化(日期)会签(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期--机械加工工序卡片产品型号2105A 零(部)件图号产品名称柴油机零(部)件名称共()页第(14)页车间工序号工序名称材料牌号180 去毛刺45毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数X52K 1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1去剖分面毛刺2 去止口毛刺3 去螺纹孔道孔底外部毛刺4 倒角至尺寸设计(日期)审核(日期)标准化(日期) 会签(日期) 标记处数更改文件号签字日期标记处数更改文件号签字日期--机械加工工序卡片机械加工工序卡片产品型号2105A 零(部)件图号H-32A H-323A产品名称零(部)件名称连杆盖共( )页第(16)页车间工序号工序名称材料牌号大件老连杆2000 合装打连杆配对号45毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1检查不通孔螺纹底部是否有铁屑2将连杆与连杆盖合装,注意对称3 用固定扳手初紧两连杆螺栓4 用扭力扳手复紧两连杆螺栓扭紧力140N5 打连杆配对号设计(日期)审核(日期)标准化(日期) 会签(日期) 标记处数更改文件号签字日期标记处数更改文件号签字日期--机械加工工序卡片产品型号零(部)件图号H-32A H-323A产品名称连杆零(部)件名称连杆盖共()页第(17)页车间工序号工序名称材料牌号粗镗大头孔45毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数粗镗大头孔专机1夹具编号夹具名称切削液H-32-734-06 连杆大头孔粗镗夹具工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1 粗镗大头孔至尺寸27062.77 0.25 2.71 描图描校底图号--机械加工工序卡片产品型号零(部)件图号H-32A H-323A产品名称连杆零(部)件名称共()页第(18)页车间工序号工序名称材料牌号大头孔倒角毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数立钻Z535 1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1 大头孔倒角至尺寸60 14.95 0.20 0.51 描图描校底图号--机械加工工序卡片产品型号零(部)件图号产品名称连杆零(部)件名称共( )页第(19)页车间工序号工序名称材料牌号钻定位销孔45毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数立钻Z535 1夹具编号夹具名称切削液H-32-731-09工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1 钻定位孔至尺寸1100 12.1 0.08 10 3 描图--描校底图号机械加工工序卡片产品型号零(部)件图号H-32A产品名称连杆零(部)件名称共()页第(20)页车间工序号工序名称材料牌号扩定位销孔毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数立钻 1夹具编号夹具名称切削液H-32-731-09工位器具编号工位器具名称工序工时准终单件工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1 扩定位销孔至尺寸1100 13.480.08 82 描图描校--底图号机械加工工序卡片产品型号2105A 零(部)件图号H-32A产品名称柴油机零(部)件名称连杆共()页第(21 )页车间工序号工序名称材料牌号大件老连杆250钻油孔45毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数立钻Z535 021-35 1夹具编号夹具名称切削液H-32-731-10 连杆油孔钻夹具工位器具编号工位器具名称工序工时准终单件φ6GB1436-85直柄麻花钻工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1 钻油孔至尺寸530 10 0.25 8.5 1 描图2 钻另一油孔至尺寸530 10 0.258.5 1 描校底图号--装订号设计(日期) 审核(日期)标准化(日期) 会签(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号2105A 零(部)件图号H-32A产品名称柴油机零(部)件名称连杆共(43)页第(22 )页车间工序号工序名称材料牌号大件老连杆260 油孔口倒角45毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数立钻Z535 021-35 1夹具编号夹具名称切削液H-32-731-10连杆油孔钻夹具工位器具编号工位器具名称工序工时准终单件φ6GB1436-85 直柄麻花钻工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1油孔口倒角至尺寸53019.98 0.25 2 1 描图2 另一油孔口倒角至尺寸530 19.98 0.25 2 1描校--设计(日期) 审核(日期)标准化(日期)会签(日期)标记处数更改文件号签字日期标记处数更改文件号签字日期机械加工工序卡片产品型号2105A零(部)件图号H-32A H-323A产品名称柴油机零(部)件名称连杆盖共( 43 )页第(23)页车间工序号工序名称材料牌号大件老连杆270 拆装连杆盖45毛坯种类毛坯外型尺寸每毛坯可制件数每台件数设备名称设备型号设备编号同时加工件数1夹具编号夹具名称切削液工位器具编号工位器具名称工序工时准终单件φ12.4GB1436-85直柄麻花钻工步号工步内容工艺装备主轴转速r/min切削速度m/min进给量mm/r切削深度mm进给次数工步工时机动辅助1铰连杆定位销孔至尺寸描图 2 拆连杆螺钉连杆定位销孔倒角05×45°----。
活塞加工工艺过程卡
一、工艺过程
1、磨削:选用砂轮磨精度达到细加工要求,将活塞外形研磨。
2、镗削:根据技术要求,用高精度的专用镗床,将活塞腔室内壁和活塞口镗亚洲。
3、切削:用车床,将活塞腔室内壁和活塞口进行扩孔加工,以达到设计要求。
4、蜗杆螺纹加工:用数控蜗杆机,定位或定向蜗杆螺纹加工,特别是对于宽大的螺纹,可有效减少磨削时间。
5、热处理:根据设计要求,将活塞包轧,进行真空退火、固溶处理以提高活塞的质量和使用寿命。
6、表面处理:进行磨削线、清理活塞外形和活塞表面,保证活塞性能和兼容性。
二、工艺要求
1、各种加工工艺,要求工件表面光洁无毛刺,其尺寸和形状符合图纸要求。
2、热处理和表面处理,要求符合图纸要求,保证活塞的坚固性和耐用性。
3、正确使用检测仪器,确保各项加工工艺符合要求。
三、工艺操作要点
1、工艺操作中应遵守安全规定,确保活塞加工过程中不产生任何危害;
2、活塞表面应该定期检查,确保没有任何瑕疵;
3、热处理应选择优质耐热材料,确保活塞表面硬度、韧性等性能符合设计要求;
4、表面处理应用特殊工艺,定期维护和维修,确保活塞的坚固性。
机械加工工艺卡片活塞杆加工工艺规程设计卡片机械加工工艺过程卡片产品型号零件图号共 2 页蚌埠学院机械加工工艺过程卡片产品名称零件名称活塞杆第 1 页材料牌号 38CrMoAlA 毛坯种类锻件毛坯外形尺寸每件毛坯可制件数 1 每台件数备注工时车工工序号工序内容设备工序名称工艺装备间段准终单件,80760mmmm,1 下料模锻最大直径为φ长度为56mm2 锯床锻造游标卡尺1110mm的阶梯轴3 正火夹一端,车另一端,打中心孔 04 CA6140 粗车 P10 弯头车刀、游标卡尺 455 调制处理28~32HRC6 钳工台修研中心孔半车台阶、锥度 07 CA6140 半精车 P30 90外圆车刀、游标卡尺精车台阶、锥度 08 CA6140 精车 P30 90外圆车刀、游标卡尺0C车退刀槽、倒角 9 CA6140 切断刀、P10 45弯头车刀 2车两端螺纹 010 CA6140 车螺纹 60牙型螺纹车刀11 X62W 铣正六棱柱硬质合金面铣刀、游标卡尺12 钳工台修研中心孔设计(日审核(日期) 标准化(日期) 会签(日期) 期)更改文签更改文签标记处数日期标记处数日期件号字件号字1机械加工工艺过程卡片产品型号零件图号共 2 页蚌埠学院机械加工工艺过程卡片产品名称零件名称活塞杆第 2 页材料牌号 38CrMoAlA 毛坯种类锻件毛坯外形尺寸每件毛坯可制件数 1 每台件数备注工时工序号工序内容车间工段设备工序名称工艺装备准终单件粗磨外圆、锥度 13 MQ1350 粗磨砂轮14 钳工台修研中心孔半精磨外圆、锥度 15 MQ1350 半精磨砂轮16 渗碳热处理 62~65HRC精磨外圆、锥度 17 MQ1350 精磨砂轮18 清洗、检验设计(日审核(日期) 标准化(日期) 会签(日期) 期)更改文签更改文签标记处数日期标记处数日期件号字件号字2机头机械加工工序卡片1产品型号零件图号共 10 页蚌埠学院机械加工工序卡片产品名称零件名称活塞杆第 1 页车间工序号工序名称材料牌号切端面、车端面 38CrMoAlA 4毛坯种类毛坯外形尺寸每件毛坯可制件数每台件数锻件 1设备名称设备型号设备编号同时加工件数车床 CA6140夹具编号夹具名称切削液三爪卡盘工位器具编号工位器具名称工序工时准终单件7.95min 0工时定额(min) 工步主轴转速切削速度进给量(/mm,背吃刀进给次工步内容工艺装备号 /(r,min) /(m,min) r) 量/mm 数机动辅助 1 切端面保证长度为1097mm 切断刀 100 17.58 0.20 5 1 2.14 1.1702 车端面,保证长度1095mm 320 56.26 0.61 3 1 0.19 0.12 P10 弯头车刀453 切另一端保证长度1092mm 切断刀 100 17.58 0.20 5 1 2.14 1.1704 车另一端端面,保证长度1090mm 320 56.26 0.61 31 0.19 0.12 P10 弯头车刀 45设计(日期) 审核(日期) 标准化(日期) 会签(日期)更改更改标记处数文件签字日期标记处数文件签字日期号号3机头机械加工工序卡片2产品型号零件图号共 10 页蚌埠学院机械加工工序卡片产品名称零件名称活塞杆第 2 页车间工序号工序名称材料牌号38CrMoAlA 5 粗车外圆、锥度毛坯种类毛坯外形尺寸每件毛坯可制件数每台件数锻件 1设备名称设备型号设备编号同时加工件数车床 CA6140夹具编号夹具名称切削液三爪卡盘工位器具编号工位器具名称工序工时准终单件0 5.88min工时定额(min) 工步主轴转速切削速度进给量/背吃刀量工步内容工艺装备进给次数号 /(r,min) /(m,min) (mm,r) /mm 机动辅助粗车φ50mm,1:20锥面和长为10mm的01 320 56.26 0.61 1.5 1 4.33 0.07 P30 外圆车刀、游标卡尺90锥面02 粗车活塞杆六方处的表面的外圆 320 50.24 0.61 1.15 1 0.49 0.07 P3090外圆车刀、游标卡尺0M39,2,6g粗车两端的外圆表面 3 320 44.21 0.61 1.5 1 0.85 0.07 P30 90外圆车刀、游标卡尺更改更改标记处数文件签字日期标记处数文件签字日期设计(日期) 审核(日期) 标准化(日期) 会签(日期) 号号4机械加工工序卡片3产品型号零件图号共 10 页蚌埠学院机械加工工序卡片产品名称零件名称活塞杆第 3 页车间工序号工序名称材料牌号38CrMoAlA 6 半精车外圆、锥度毛坯种类毛坯外形尺寸每件毛坯可制件数每台件数锻件 1设备名称设备型号设备编号同时加工件数车床 CA6140夹具编号夹具名称切削液三爪卡盘工位器具编号工位器具名称工序工时准终单件18.08min 0工时定额(min) 工步主轴转速切削速度进给量/背吃刀量工步内容工艺装备进给次数号 /(r,min) /(m,min) (mm,r) /mm 机动辅助01 半精车外圆至 320 53.25 0.61 0.5 2 12.72 0.08 ,,51770mmP30 90外圆车刀、游标卡尺02 半精车锥度 320 53.25 0.61 0.5 2 0.68 0.06 P30 90外圆车刀、游标卡尺03 半精车两端螺纹 320 42.2 0.61 0.5 2 3.4 0.08 P30 90外圆车刀、游标卡尺04 半精车六方棱柱 320 50.24 0.61 0.5 2 0.98 0.08 P30 90外圆车刀、游标卡尺更改更改标记处数文件签字日期标记处数文件签字日期设计(日期) 审核(日期) 标准化(日期) 会签(日期) 号号5机械加工工序卡片4产品型号零件图号共 10 页蚌埠学院机械加工工序卡片产品名称零件名称活塞杆第 4 页车间工序号工序名称材料牌号车退刀槽 38CrMoAlA 8毛坯种类毛坯外形尺寸每件毛坯可制件数每台件数锻件 1设备名称设备型号设备编号同时加工件数车床 CA6140夹具编号夹具名称切削液两顶尖工位器具编号工位器具名称工序工时准终单件0 0.92min工时定额(min) 工步主轴转速切削速度进给量/背吃刀量工步内容工艺装备进给次数号 /(r,min) /(m,min) (mm,r) /mm 机动辅助 1 车5mm退刀槽切断刀、游标卡尺 160 20.01 0.15 6 1 0.208 0.25 2 车7mm退刀槽切断刀、游标卡尺 160 20.01 0.15 6 1 0.25 0.22设计(日期) 审核(日期) 标准化(日期) 会签(日期)更改更改标记处数文件签字日期标记处数文件签字日期号号6机械加工工序卡片5产品型号零件图号共 10 页蚌埠学院机械加工工序卡片产品名称零件名称活塞杆第 5 页车间工序号工序名称材料牌号车倒角 38CrMoAlA 9毛坯种类毛坯外形尺寸每件毛坯可制件数每台件数锻件 1设备名称设备型号设备编号同时加工件数车床 CA6140夹具编号夹具名称切削液两顶尖工位器具编号工位器具名称工序工时准终单件0.52min 0工时定额(min) 工步主轴转速切削速度进给量/背吃刀量工步内容工艺装备进给次数号 /(r,min) /(m,min) (mm,r) /mm 机动辅助01 左倒角 450 55.1 0.45 2 1 0.11 0.15 C2P10弯头车刀、游标卡尺 4502 右倒角 450 55.1 0.45 2 1 0.11 0.15 C2P1045弯头车刀、游标卡尺更改更改标记处数文件签字日期标记处数文件签字日期设计(日期) 审核(日期) 标准化(日期) 会签(日期) 号号7机械加工工序卡片6产品型号零件图号共 10 页蚌埠学院机械加工工序卡片产品名称零件名称活塞杆第 6 页车间工序号工序名称材料牌号车螺纹 38CrMoAlA 10毛坯种类毛坯外形尺寸每件毛坯可制件数每台件数锻件 1设备名称设备型号设备编号同时加工件数车床 CA6140夹具编号夹具名称切削液三爪卡盘工位器具编号工位器具名称工序工时准终单件3.55min 0工时定额(min) 工步主轴转速切削速度进给量/背吃刀量工步内容工艺装备进给次数号 /(r,min) /(m,min) (mm,r) /mm 机动辅助 1 车长93mm螺纹M39x2—6g 牙型60度螺纹车刀 320 39.2 2 0.4 51.06 0.92 2 车长93mm螺纹M39x2—6g 牙型60度螺纹车刀 320 39.2 2 0.14 1 3 车长93mm螺纹M39x2—6g 牙型60度螺纹车刀 320 39.2 2 0.025 1 4 车长55mm螺纹M39x2—6g 牙型60度螺纹车刀 320 39.2 2 0.4 5 5 车长55mm螺纹M39x2—6g 牙型60度螺纹车刀 320 39.2 2 0.14 1 0.65 0.92 6 车长55mm螺纹M39x2—6g 牙型60度螺纹车刀 320 39.2 2 0.025 1设计(日期) 审核(日期) 标准化(日期) 会签(日期)更改更改标记处数文件签字日期标记处数文件签字日期号号8机械加工工序卡片7产品型号零件图号共 10 页蚌埠学院机械加工工序卡片产品名称零件名称活塞杆第 7 页车间工序号工序名称材料牌号铣正六边形棱柱 38CrMoAlA 11毛坯种类毛坯外形尺寸每件毛坯可制件数每台件数锻件 1设备名称设备型号设备编号同时加工件数铣床 X62W夹具编号夹具名称切削液V型铁工位器具编号工位器具名称工序工时准终单件11.61min 0工时定额(min) 工步主轴转速切削速度进给量/背吃刀量工步内容工艺装备进给次数号 /(r,min) /(m,min) (mm,z) /mm 机动辅助 1 粗铣六边形棱柱硬质合金面铣刀、游标卡尺 380 119.3 0.13 2 1 2.2 3.47半精铣六边形棱柱硬质合金面铣刀、游标卡尺 490 153.86 0.09 1.5 1 2.47 3.47设计(日期) 审核(日期) 标准化(日期) 会签(日期)更改更改标记处数文件签字日期标记处数文件签字日期号号9机械加工工序卡片8产品型号零件图号共 10 页蚌埠学院机械加工工序卡片产品名称零件名称活塞杆第 8 页车间工序号工序名称材料牌号粗磨外圆和锥度 38CrMoAlA 13毛坯种类毛坯外形尺寸每件毛坯可制件数每台件数锻件 1设备名称设备型号设备编号同时加工件数车床 MQ1350夹具编号夹具名称切削液三爪卡盘、顶尖工位器具编号工位器具名称工序工时准终单件9.28min 0工时定额(min) 工步主轴转速切削速度进给量/背吃刀量工步内容工艺装备进给次数号 /(r,min) /(m,min) (mm,r) /mm 机动辅助 1 粗磨外圆和锥度砂轮160 25.64 25 0.45 1 5 4.28设计(日期) 审核(日期) 标准化(日期) 会签(日期)更改更改标记处数文件签字日期标记处数文件签字日期号号10机械加工工序卡片9产品型号零件图号共 10 页蚌埠学院机械加工工序卡片产品名称零件名称活塞杆第 9 页车间工序号工序名称材料牌号半精磨外圆、锥度 38CrMoAlA 15毛坯种类毛坯外形尺寸每件毛坯可制件数每台件数锻件 1设备名称设备型号设备编号同时加工件数车床 MQ1350夹具编号夹具名称切削液三爪卡盘工位器具编号工位器具名称工序工时准终单件1.42min 0工时定额(min) 工步主轴转速切削速度进给量/背吃刀量工步内容工艺装备进给次数号 /(r,min) /(m,min) (mm,r) /mm 机动辅助 1 半精磨外圆砂轮 25078.5 0.04 0.03 1 1.23 0.9 2 半精磨锥度1:20 砂轮 250 78.5 0.04 0.03 1 0.10 0.9设计(日期) 审核(日期) 标准化(日期) 会签(日期)更改更改标记处数文件签字日期标记处数文件签字日期号号11机械加工工序卡片10产品型号零件图号共 10 页蚌埠学院机械加工工序卡片产品名称零件名称活塞杆第 10 页车间工序号工序名称材料牌号精磨外圆 38CrMoAlA 17毛坯种类毛坯外形尺寸每件毛坯可制件数每台件数锻件 1设备名称设备型号设备编号同时加工件数车床 MQ1350夹具编号夹具名称切削液三爪卡盘工位器具编号工位器具名称工序工时准终单件3.69min 0工时定额(min) 工步主轴转速切削速度进给量/背吃刀量工步内容工艺装备进给次数号 /(r,min) /(m,min) (mm,r) /mm 机动辅助 1 精磨外圆砂轮 500 157 0.01 0.02 157 2.82 0.87设计(日期) 审核(日期) 标准化(日期) 会签(日期)更改更改标记处数文件签字日期标记处数文件签字日期号号12。
液压油缸加工工艺流程图1、缸筒:a、下料(无缝钢管)→检验(材质证明书等)→调质(外包:部分零件)→车(车外圆、架子口、镗止口、法兰止口等)→调质硬度检测→焊(焊接管接头座、法兰等附件)→镗孔或珩磨(粗镗、精镗、滚压)→车(孔卡槽或内外螺纹)→钳工(钻油口)→检验→防锈入库b、下料(锻件)→检验(材质证明书、探伤等)→焊(毛坯对接焊)→焊接探伤→车(粗车)→调质(外包:部分零件)→车(车外圆、架子口、镗止口、法兰止口等)→调质硬度检测→焊(焊接管接头座、法兰等附件)→镗孔或珩磨(粗镗、精镗、滚压)→车(孔卡槽或内外螺纹)→钳工(钻油口)→检验→防锈入库2、活塞、导向套:a、下料(铸件、锻件)→检验(材质证明书、锻件探伤等)→粗车→精车→检验→防锈入库b、下料(圆钢)→检验(材质证明书等)→粗车→精车→检验→防锈入库3、活塞杆:a、下料(圆钢)→检验(材质证明书等)→车(粗车)→调质(外包:部分零件)→调质硬度检测→车(粗、精车)→磨(精磨外圆)→电镀(外包:镀硬铬)或表面热处理(外包:部分零件)→抛光→检验→防锈入库b、下料(锻件)→检验(材质证明书、探伤等)→材料探伤→车(粗车)→调质(外包:部分零件)→调质硬度检测→车(粗、精车)→磨(精磨外圆)→电镀(外包:镀硬铬)或表面热处理(外包:部分零件)→抛光→检验→防锈入库4、缸底、杆头:a、下料(圆钢)→检验(材质证明书等)→车(粗车)→调质(外包:部分零件)→调质硬度检测→车(粗、精车含球头、内外螺纹)→锯→铣→镗(镗内孔)→钳工(钻油杯孔或油口)→检验→防锈入库b、下料(铸钢:正火处理)→检验(材质证明书等)→车(粗车)→调质(外包:部分零件)→调硬度检测→车(粗、精车含球头、内外螺纹)→锯→铣→镗(镗内孔)→钳工(钻油杯孔或油口)→检验→防锈入库c、下料(锻件)→检验(材质证明书、探伤等)→车(粗车)→调质(外包:部分零件)→调质硬度检测→车(粗、精车含球头、内外螺纹)→锯→铣→镗(镗内孔)→钳工(钻油杯孔或油口)→检验→防锈入库5、孔卡、轴卡、丝圈、压帽:a、下料(圆钢)→检验(材质证明书等)→车(粗车)→调质(外包)→调质硬度检测→车(粗、精车)→钻(孔卡、压帽)→铣→磨(孔卡、轴卡)→检验→防锈入库b、下料(锻件)→检验(材质证明书、探伤等)→车(粗车)→调质(外包)→调质硬度检测→车(粗、精车)→钻(孔卡、压帽)→铣→磨(孔卡、轴卡)→检验→防锈入库6、缸体:焊(缸头与缸筒焊接)→焊缝保温去应力→焊接探伤→防锈入库7、装配熟悉装配图(含出厂试验大纲等技术文件)→零部件(含密封件、工装)清理→零部件清洗→零部件配装→零部件精洗→密封件装配→零部件组装→标识标牌→检查试验装置→出厂试验→喷漆→装箱→发货。
油缸活塞杆的机械加工工艺流程展开全文油缸活塞杆的机械加工工艺流程,活塞杆的质量好坏,直接关系到油缸的质量、寿命、承载等技术要求。
技术要求1、1:20锥度接触面积不少于80%。
2、φ50mm部分氮化层深度为0.2~0.3mm,硬度62~65HRC。
3、材料38CrMoALA。
零件图样分析1)φ50mm×770mm自身圆度公差为0.005mm。
2)左端M39×2-6g螺纹与活塞杆φ50mm中心线的同轴度公差为φ0.05mm。
3)1:20圆锥面轴心线与活塞杆φ50mm中心线的同轴度公差为φ0.02mm。
4)1:20圆锥面自身圆跳动公差为0.005mm。
5)1:20圆锥面涂色检查,接触面积不小于80%。
6)φ50mm×770mm表面渗氮,渗氮层深度0.2~0.3mm,表面硬度62~65HRC。
工艺分析1)活塞杆在正常使用中,承受交变载荷作用,φ50mm×770mm处有密封装置往复摩擦其表面,所以该处要求硬度高又耐磨。
活塞杆采用38CrMoALA材料,φ50mm×770mm部分经过调质处理和表面渗氮后,芯部硬度为28~32HRC,表面渗氮层深度0.2~0.3mm,表面硬度为62~65HRC。
这样使活塞杆既有一定的韧性,又具有较好的耐磨性。
2)活塞杆结构比较简单,但长径比很大,属于细长轴类零件,刚性较差,为了保证加工精度,在车削时要粗车、精车分开,而且粗、精车一律使用跟刀架,以减少加工时工件的变形,在加工两端螺纹时要使用中心架。
3)在选择定位基准时,为了保证零件同轴度公差及各部分的相互位置精度,所有的加工工序均采用两中心孔定位,符合基准统一原则。
4)外圆表面时(磨削后还可以用滚压工艺,使活塞杆耐磨性提高),工件易产生让刀、弹性变形,影响活塞杆的精度。
因此,在加工时应修研中心孔,并保证中心孔的清洁,中心孔与顶尖间松紧程度要适宜,并保证良好的润滑。
砂轮一般选择:磨料白刚玉(WA),粒度60#,硬度中软或中、陶瓷结合剂,另外砂轮宽度应选窄些,以减小径向磨削力,加工时注意磨削用量的选择,尤其磨削深度要小。
油缸活塞杆的机械加⼯⼯艺流程油缸活塞杆的机械加⼯⼯艺流程,活塞杆的质量好坏,直接关系到油缸的质量、寿命、承载等技术要求。
技术要求1、1:20锥度接触⾯积不少于80%。
2、φ50mm部分氮化层深度为0.2~0.3mm,硬度62~65HRC。
3、材料38CrMoALA。
零件图样分析1)φ50mm×770mm⾃⾝圆度公差为0.005mm。
2)左端M39×2-6g螺纹与活塞杆φ50mm中⼼线的同轴度公差为φ0.05mm。
3)1:20圆锥⾯轴⼼线与活塞杆φ50mm中⼼线的同轴度公差为φ0.02mm。
4)1:20圆锥⾯⾃⾝圆跳动公差为0.005mm。
5)1:20圆锥⾯涂⾊检查,接触⾯积不⼩于80%。
6)φ50mm×770mm表⾯渗氮,渗氮层深度0.2~0.3mm,表⾯硬度62~65HRC。
⼯艺分析1)活塞杆在正常使⽤中,承受交变载荷作⽤,φ50mm×770mm处有密封装置往复摩擦其表⾯,所以该处要求硬度⾼⼜耐磨。
活塞杆采⽤38CrMoALA材料,φ50mm×770mm部分经过调质处理和表⾯渗氮后,芯部硬度为28~32HRC,表⾯渗氮层深度0.2~0.3mm,表⾯硬度为62~65HRC。
这样使活塞杆既有⼀定的韧性,⼜具有较好的耐磨性。
2)活塞杆结构⽐较简单,但长径⽐很⼤,属于细长轴类零件,刚性较差,为了保证加⼯精度,在车削时要粗车、精车分开,⽽且粗、精车⼀律使⽤跟⼑架,以减少加⼯时⼯件的变形,在加⼯两端螺纹时要使⽤中⼼架。
3)在选择定位基准时,为了保证零件同轴度公差及各部分的相互位置精度,所有的加⼯⼯序均采⽤两中⼼孔定位,符合基准统⼀原则。
4)外圆表⾯时(磨削后还可以⽤滚压⼯艺,使活塞杆耐磨性提⾼),⼯件易产⽣让⼑、弹性变形,影响活塞杆的精度。
因此,在加⼯时应修研中⼼孔,并保证中⼼孔的清洁,中⼼孔与顶尖间松紧程度要适宜,并保证良好的润滑。
砂轮⼀般选择:磨料⽩刚⽟ (WA),粒度60#,硬度中软或中、陶瓷结合剂,另外砂轮宽度应选窄些,以减⼩径向磨削⼒,加⼯时注意磨削⽤量的选择,尤其磨削深度要⼩。
