电力系统电气二次回路常见故障及防范措施在变压器和母线，以及发电机的保护当中，保护装置能为维护电网的稳定性和安全性发挥出积极的作用。
因此，只有及时对变电站继电保护二次回路的隐患开展排查和有效预防,才能保障电力设备的安全。
但是，随着外界环境对电网运行的要求越来越高，使得变电站继电保护二次回路隐患的排查工作变得愈加困难起来，继电保护的作用也无法充分发挥出来。
1、电力系统电气二次回路常见故障1.1电流互感器隐患问题若是整个系统中出现电流互感器故障问题，就会使得回路开路构造中出现高电压，对电气设备的常规化运行以及工作人员都会造成严重的安全威胁，基于此，要对其运行故障问题开展集中的处理和控制。
究其原因，主要是由于保护装置以及设备质量存在问题，电流互感器本身端子排质量隐患的可能性较高。
并且，人为操作不符合标准化要求也是导致回路开路的主要因素。
除此之外，电流互感器输出电流偏差增大，主要是由于回路存在接地问题，形成分流就会对整个系统的运行构造造成影响。
12元件老化隐患问题在继电保护电气二次回路常规化运行过程中，元件的老化问题也是导致整个系统出现安全问题的重要因素，因此,需要相关部门结合实际需求开展集中的处理和控制。
比方,在继电保护电气二次回路中出现磨损元件，就会在磨损程度加剧的同时，对稳定性以及合理性造成约束，整个系统的运行效果出现问题，形成安全隐患。
1.3电气二次回路的故障分析与排查分析故障的原因应从原理图和标准技术参数入手，回路分析法及推理分析法是时下两种应用最为广泛的方法。
首先根据现场设备的具体情况和现象推测出可能出故障的线路或部件，故障出现在主电路还是控制电路，交流电路还是直流电路都很重要，其次就是要分析出故障的类型是另一个需要关注的问题，开路、短路、接地都要语义分析，然后根据该回路元件、导线、连接方式等推断或者确定故障可能原因和具体部位。
电气装置各组成部分都有其内在联系是检修人员用于判断的重要依据，如连接顺序、动作顺序、电流流向、电压分配等，常常需要根据某一部分故障联系到对其他部分影响，要根据故障现象推理找出故障根源。
电流互感器二次侧开路故障分析及应对措施摘要：因为电流互感器开路产生的高电压会危害人身和电网设备，并且带来安全隐患，因此，本文就针对这种现象的产生加以分析，并对此提出相应的预防和处理方法。
将故障在最小范围内控制，减小损失，达到电网稳定安全运行的最终目的。
关键词：电流互感器；开路；安全隐患；处理1电流互感器工作原理电流互感器的原理与变压器相同，是基于电磁感应原理而设计的。
电流互感器由一次绕组、二次绕组、铁芯、一二次接线端子、绝缘支柱体组成（如图1所示）。
铁芯与变压器相同，是由硅钢片叠制而成，电流互感器的一次绕组匝数很少，一次绕组串联于电力系统的一次设备之中，因此它能够通过一次设备运行中的全部电流。
电流互感器的二次绕组匝数一般较多，二次绕组通过电缆接入继电保护装置、测量装置及计量设备中。
若忽略励磁损耗，一次线圈与二次线圈有相同的安匝数。
电流互感器在正常工作时，其二次回路始终应该处于闭合状态。
2电流互感器开路运行的危害2.1开路运行分析电流互感器的一次绕组匝数较少，一般只有一匝或者几匝，它的一次绕组串接至需要测量的电力系统一次设备之中，流过被测一次电流。
此时，流过电流互感器一次绕组的电流与双绕组变压器正常运行时所流过的电流不同，双绕组变压器的一次侧电流与二次负载有关，而电流互感器的一次侧电流与相应一次设备所流过的电流一致。
电流互感器二次侧绕组的匝数比较多，它与继电保护装置、测控装置、计量表回路串联形成闭合回路，电流互感器在正常工作状态中可以认为其工作于短路状态。
这是因为一次侧绕组电流I1只取决于一次设备的运行状态，不随二次侧电流I2的变化而发生改变，I2的数值大小只由电力负荷阻抗、线路阻抗及电源电压决定，并且二次侧所接继电保护装置、测量装置、计量仪表的电流线圈阻抗很小。
正常工作时一次绕组电流I1产生的磁动势I1N1（F1）仅有很小一部分产生空载磁动势，二次绕组电流I2所产生的磁动势I2N2（F2）对一次绕组所产生的磁动势F1有去磁作用，因此合成磁动势F0及铁芯的合成磁通Φ数值都不大，这就使得二次绕组的感应磁动势e2的数值不大，一般不超过几十伏。
电力系统电气二次回路的常见故障及对策随着我国经济快速发展，对于电力需求越来高。
那么对于供電系统基础建设和调度算法提出了新的挑战，但是我国很多供电线路由于各种问题的存在使得在供电高峰经常出现跳闸事故，影响了居民的正常生活。
本文在此基础上分析了变电运行跳闸故障存在的原因，以及根据笔者的经验提出几点改进建议，从而更好地提高供电系统安全性和稳定性，从而更好地提高我国电网管理水平。
标签：变电运行;跳闸故障;处理分析技术;供电系统1、电气二次回路概述电气二次回路是电力系统中重要的电路环节，能够有效保护电力系统的发电过程，从而保障电力系统中的设备能够稳定运行，从而更好地为用户提供更加优质的供电服务，因此电力系统中电气二次回路是保障整个电力系统稳定运行的重要基础。
在电气系统运行过程中需要综合考虑到这些故障的类型和具体原因，从而制定行之有效的解决方案，从而更好地保障电力系统运行。
如图1所示为二次回路运行示意图。
2、电力系统电气二次回路常见故障原因分析2.1、二次短路故障的分析电压互感器中也存在二次回路，其中二次短路就是最常见的-种故障。
二次短路故障会诱发-系列问题，直接将二次回路中的熔断器破坏掉，引起保护装置断线。
如果二次回路的电缆芯线出现故障，如断线、接触不良等，也会影响到保护装置作用的发挥。
当电压回路断线情况出现，意味着故障提示信号无法发出，排查故障时难度增加。
因此要求运维人员定期全面检查电压互感器，最大可能规避二次回路故障的发生。
2.2、二次侧开路故障分析二次侧开路故障也是电流互感器二次回路中常见的-种，出现开路故障引发多点接地问题。
通常情况下当二次回路出现二次侧开路故障后，整个监测回路的仪表数值均显示零点，因此当仪表指示异常且存在-会有-会无的情况，基本上可以断定出现半开路问题，也就是日常中最常见的接触不良问题。
此外，当回路仪表显示异常且电流互感器出现振动与不均匀噪声时，或故障情况严重直接出现冒烟、发热，都有可能引发安全事故。

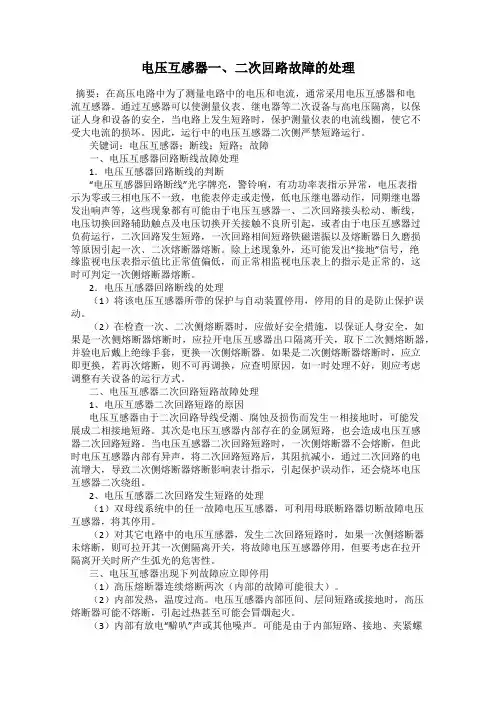

电压互感器一、二次回路故障的处理摘要：在高压电路中为了测量电路中的电压和电流，通常采用电压互感器和电流互感器。
通过互感器可以使测量仪表、继电器等二次设备与高电压隔离，以保证人身和设备的安全，当电路上发生短路时，保护测量仪表的电流线圈，使它不受大电流的损坏。
因此，运行中的电压互感器二次侧严禁短路运行。
关键词：电压互感器；断线；短路；故障一、电压互感器回路断线故障处理1．电压互感器回路断线的判断“电压互感器回路断线”光字牌亮，警铃响，有功功率表指示异常，电压表指示为零或三相电压不一致，电能表停走或走慢，低电压继电器动作，同期继电器发出响声等，这些现象都有可能由于电压互感器一、二次回路接头松动、断线，电压切换回路辅助触点及电压切换开关接触不良所引起，或者由于电压互感器过负荷运行，二次回路发生短路，一次回路相间短路铁磁谐振以及熔断器日久磨损等原因引起一次、二次熔断器熔断。
除上述现象外，还可能发出“接地”信号，绝缘监视电压表指示值比正常值偏低，而正常相监视电压表上的指示是正常的，这时可判定一次侧熔断器熔断。
2．电压互感器回路断线的处理（1）将该电压互感器所带的保护与自动装置停用，停用的目的是防止保护误动。
（2）在检查一次、二次侧熔断器时，应做好安全措施，以保证人身安全，如果是一次侧熔断器熔断时，应拉开电压互感器出口隔离开关，取下二次侧熔断器，并验电后戴上绝缘手套，更换一次侧熔断器。
如果是二次侧熔断器熔断时，应立即更换，若再次熔断，则不可再调换，应查明原因，如一时处理不好，则应考虑调整有关设备的运行方式。
二、电压互感器二次回路短路故障处理1、电压互感器二次回路短路的原因电压互感器由于二次回路导线受潮、腐蚀及损伤而发生一相接地时，可能发展成二相接地短路。
其次是电压互感器内部存在的金属短路，也会造成电压互感器二次回路短路。
当电压互感器二次回路短路时，一次侧熔断器不会熔断，但此时电压互感器内部有异声，将二次回路短路后，其阻抗减小，通过二次回路的电流增大，导致二次侧熔断器熔断影响表计指示，引起保护误动作，还会烧坏电压互感器二次绕组。
二次回路的运行检查和故障处理范本二次回路是电力系统中的重要部分，其运行检查和故障处理非常重要。
本文将提供一个____字的范本，包括二次回路的运行检查、故障处理以及常见故障的排查方法和解决方案。
一、二次回路的运行检查1. 检查二次回路的接线情况：检查二次回路各个设备之间的连接是否良好，是否符合接线图要求。
2. 检查二次回路的电气连接：检查二次回路的电气连接是否牢固，插头和插座是否完好，是否有松动或腐蚀现象。
3. 检查二次回路的绝缘状态：使用绝缘电阻测试仪对二次回路进行绝缘测试，检查绝缘电阻是否符合要求，是否存在绝缘击穿的风险。
4. 检查二次回路的测量仪器：检查二次回路中的测量仪器是否正常工作，是否显示准确的测量值。
5. 检查二次回路的保护装置：检查二次回路中的保护装置是否正常运行，是否能够对系统故障进行快速、准确的保护。
6. 检查二次回路的通信设备：检查二次回路中的通信设备是否正常工作，是否能够与其他设备进行正常的通信。
7. 检查二次回路的数据记录设备：检查二次回路中的数据记录设备是否正常工作，是否能够准确记录系统运行的数据。
8. 检查二次回路的接地系统：检查二次回路的接地系统是否符合要求，是否存在接地故障的风险。
二、二次回路的故障处理1. 故障现象的观察：当二次回路发生故障时，首先要观察故障现象，了解故障的具体表现。
2. 故障原因的分析：根据故障现象和所了解的系统情况，对故障原因进行初步分析。
3. 故障现场的检查：对故障现场进行仔细检查，查找可能存在的故障原因。
4. 重要设备的检查：对二次回路中的重要设备进行详细检查，例如保护装置、测量仪器、通信设备等。
5. 排除明显故障：首先排除一些明显的故障，例如电源故障、设备损坏等。
6. 逐步排查故障：根据故障现象和已有的信息，逐步排查可能的故障原因，例如接线松动、线路短路等。
7. 测试和验证：在进行故障排查的过程中，可以进行一些测试和验证，检查故障排查的效果。
二次回路异常及故障处理二次回路的运行检查和故障处理电气设备二次回路是电气系统中的一个组成部分。
二次回路发生故障，直接影响电气设备和电力系统的安全运行：因此，二次回路一旦发生故障，应迅速准确地做出判断，排除故障。
1.二次回路的运行检查：(1)正常巡视检查1）检查直流系统的绝缘是否良好，各装置的工作电源是否正常；2）检查各断路器控制开关手柄位置与开关位置及灯光信号是否相对应； 3）检查事故信号，预告信号的音响及光字牌显示是否正常；4）各保护及自动装置连片的投退与调度命令是否相符，各熔丝，刀闸，转换电器的工作状态是否与实际相符，有无异常响声； 5）检查表计指示是否正常，有无过负荷； 6）检查信号继电器掉牌是否在恢复位置；7）继电保护人员检查电流互感器电流是否正常；8）继电保护人员检查差动保护的不平衡电压和电流是否正常；9）继电保护人员检查户内的二次回路接线是否正常，二次回路和接线端子是否结灰需要清扫；10）继电保护人员检查户外端子箱通风和加热回路是否正常；是否结露和漏水，端子螺丝是否生锈，电缆线是否有铜绿，是否结灰需要清扫，接地是否良好；等等。
(2)特殊巡视及检查1）梅雨季节和高温季节应加强巡视；2）当有事故跳闸后，应对保护及自动装置进行重点巡视检查，并详细记录各保护及自动装置的动作情况；3）高峰负荷以及恶劣天气应加强对二次设备的巡视； 4）对某些二次设备进行定点，定期和不定期的巡视检查。
2.二次回路故障的检查：电气设备的二次回路可分为测量仪表、监察装置、信号回路、控制回路、保护回路等。
在上述回路发生异常时，可以采用以下方法检查：(1) 直观检查法：即先检查交流进线保险、直流总保险，再检查各分路熔断器是否熔断，在未确认熔断器熔断回路故障点和故障原因，且没有排除故障以前，禁止投入已熔断的保险。
根据光字牌和告警信息，对照图纸进行检查，确定故障位置。
(2) 拉路检查法：直观检查不能确定故障回路时(如直流接地)，可采用拉开分路直流开关选择查找，并以先信号、照明部分，后操作部分；先室外部分，后室内部分为原则。
电流互感器二次开路故障的处理我们知道，电流互感器即CT一次绕组匝数少，使用时一次绕组串联在被测线路里，二次绕组匝数多，与测量仪表和继电器等电流线圈串联使用，测量仪表和继电器等电流线圈阻抗很小，所以正常运行时CT是接近短路状态的。
CT二次电流的大小由一次电流决定，二次电流产生的磁势，是平衡一次电流的磁势的。
若二次开路，其阻抗无限大，二次电流等于零，其磁势也等于零，就不能去平衡一次电流产生的磁势，那么一次电流将全部作用于激磁，使铁芯严重饱和。
磁饱和使铁损增大，CT发热，CT线圈的绝缘也会因过热而被烧坏。
还会在铁芯上产生剩磁，增大互感器误差。
最严重的是由于磁饱和，交变磁通的正弦波变为梯形波，在磁通迅速变化的瞬间，二次线圈上将感应出很高的电压，其峰值可达几千伏，如此高的电压作用在二次线圈和二次回路上，对人身和设备都存在着严重的威胁。
所以CT在任何时候都是不允许二次侧开路运行的。
那么我们怎样发现CT二次开路故障呢，一般可从以下现象进行检查判断：（1）回路仪表指示异常，一般是降低或为零。
用于测量表计的电流回路开路，会使三相电流表指示不一致、功率表指示降低、计量表计转速缓慢或不转。
如表计指示时有时无，则可能处于半开路状态（接触不良）。
（2）CT本体有无噪声、振动不均匀、严重发热、冒烟等现象，当然这些现象在负荷小时表现并不明显。
（3）CT二次回路端子、元件线头有放电、打火现象。
（4）继保发生误动或拒动，这种情况可在误跳闸或越级跳闸时发现并处理。
（5）电度表、继电器等冒烟烧坏。
而有无功功率表及电度表、远动装置的变送器、保护装置的继电器烧坏，不仅会使CT二次开路，还会使PT二次短路。
以上只是检查CT二次开路的一些基本线索，实质上在正常运行中，一次负荷不大，二次无工作，且不是测量用电流回路开路时，CT的二次开路故障是不容易发现的，需要我们实际工作中摸索和积累经验。
检查处理CT二次开路故障，要尽量减小一次负荷电流，以降低二次回路的电压。
电流互感器二次开路故障的处理电流互感器二次开路故障的处理我们知道，电流互感器即CT一次绕组匝数少，使用时一次绕组串联在被测线路里，二次绕组匝数多，与测量仪表和继电器等电流线圈串联使用，测量仪表和继电器等电流线圈阻抗很小，所以正常运行时CT是接近短路状态的。
CT二次电流的大小由一次电流决定，二次电流产生的磁势，是平衡一次电流的磁势的。
若二次开路，其阻抗无限大，二次电流等于零，其磁势也等于零，就不能去平衡一次电流产生的磁势，那么一次电流将全部作用于激磁，使铁芯严重饱和。
磁饱和使铁损增大，CT发热，CT线圈的绝缘也会因过热而被烧坏。
还会在铁芯上产生剩磁，增大互感器误差。
最严重的是由于磁饱和，交变磁通的正弦波变为梯形波，在磁通迅速变化的瞬间，二次线圈上将感应出很高的电压，其峰值可达几千伏，如此高的电压作用在二次线圈和二次回路上，对人身和设备都存在着严重的威胁。
所以CT在任何时候都是不允许二次侧开路运行的。
那么我们怎样发现CT二次开路故障呢，一般可从以下现象进行检查判断：（1）回路仪表指示异常，一般是降低或为零。
用于测量表计的电流回路开路，会使三相电流表指示不一致、功率表指示降低、计量表计转速缓慢或不转。
如表计指示时有时无，则可能处于半开路状态（接触不良）。
（2）CT本体有无噪声、振动不均匀、严重发热、冒烟等现象，当然这些现象在负荷小时表现并不明显。
（3） CT二次回路端子、元件线头有放电、打火现象。
（4）继保发生误动或拒动，这种情况可在误跳闸或越级跳闸时发现并处理。
（5）电度表、继电器等冒烟烧坏。
而有无功功率表及电度表、远动装置的变送器、保护装置的继电器烧坏，不仅会使CT二次开路，还会使PT二次短路。
以上只是检查CT二次开路的一些基本线索，实质上在正常运行中，一次负荷不大，二次无工作，且不是测量用电流回路开路时，CT的二次开路故障是不容易发现的，需要我们实际工作中摸索和积累经验。
检查处理CT二次开路故障，要尽量减小一次负荷电流，以降低二次回路的电压。

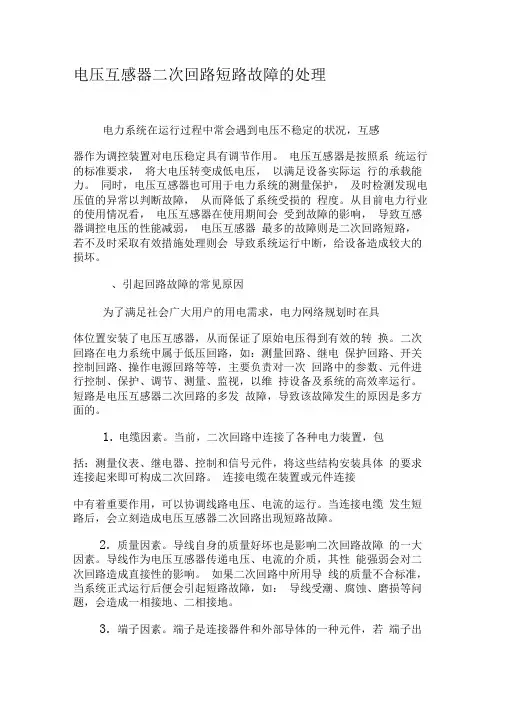

电压互感器二次回路短路故障的处理电力系统在运行过程中常会遇到电压不稳定的状况，互感器作为调控装置对电压稳定具有调节作用。
电压互感器是按照系统运行的标准要求，将大电压转变成低电压，以满足设备实际运行的承载能力。
同时，电压互感器也可用于电力系统的测量保护，及时检测发现电压值的异常以判断故障，从而降低了系统受损的程度。
从目前电力行业的使用情况看，电压互感器在使用期间会受到故障的影响，导致互感器调控电压的性能减弱，电压互感器最多的故障则是二次回路短路，若不及时采取有效措施处理则会导致系统运行中断，给设备造成较大的损坏。
、引起回路故障的常见原因为了满足社会广大用户的用电需求，电力网络规划时在具体位置安装了电压互感器，从而保证了原始电压得到有效的转换。
二次回路在电力系统中属于低压回路，如：测量回路、继电保护回路、开关控制回路、操作电源回路等等，主要负责对一次回路中的参数、元件进行控制、保护、调节、测量、监视，以维持设备及系统的高效率运行。
短路是电压互感器二次回路的多发故障，导致该故障发生的原因是多方面的。
1.电缆因素。
当前，二次回路中连接了各种电力装置，包括：测量仪表、继电器、控制和信号元件，将这些结构安装具体的要求连接起来即可构成二次回路。
连接电缆在装置或元件连接中有着重要作用，可以协调线路电压、电流的运行。
当连接电缆发生短路后，会立刻造成电压互感器二次回路出现短路故障。
2.质量因素。
导线自身的质量好坏也是影响二次回路故障的一大因素。
导线作为电压互感器传递电压、电流的介质，其性能强弱会对二次回路造成直接性的影响。
如果二次回路中所用导线的质量不合标准，当系统正式运行后便会引起短路故障，如：导线受潮、腐蚀、磨损等问题，会造成一相接地、二相接地。
3.端子因素。
端子是连接器件和外部导体的一种元件，若端子出现异常情况会影响到电压互感器与其他设备之间的连接。
电压二次回路中各元件是互相联系的，如图1，如：比较常见的端子问题是雨水过多导致户外端子箱严重受潮，经过一段时间后在端子联结处会发生锈蚀现象。
电气二次回路常见故障分析与处理摘要：分析电气二次回路常见的故障及其产生的原因，介绍故障处理方法，并结合典型案例对故障原因进行说明，提升二次回路运行可靠性。
关键词：二次回路；故障；分析；处理电气二次回路是由二次设备相互连接，构成对一次设备进行监测、控制、调节和保护的电气回路。
二次回路的故障常会破坏或影响电力生产的正常运行。
若二次回路出现故障可能会使断路器该跳闸的不跳闸，不该跳闸的却跳闸，造成设备损坏、电力系统瓦解的大事故。
因此，二次回路一旦发生故障，应迅速准确地做出判断，排除故障。
1常见故障分析与处理电气二次回路的故障，一般都能通过信号系统反映出来。
也有一些故障在正常运行时很难察觉，如交流回路的中性线断开，保护出口回路出现开路等。
针对这些可能出现的故障，下面讨论几种常见的二次回路故障及其处理方法。
1.1 电流互感器二次回路为便于测量、保护和控制需要转换为比较统一的电流，另外线路上的电压一般都比较高如直接测量是非常危险的，电流互感器就起到电流变换和电气隔离作用。
电流互感器二次回路在运行中常见的故障有二次侧开路，发生多点接地等。
发生电流互感器二次开路一般有以下现象：回路仪表指示异常，一般是降低或为零，如表计指示时有时无，则可能处于半开路状态即接触不良；电流互感器本体有较大噪声、振动不均匀、严重发热、冒烟等现象；电流互感器二次回路端子、元件线头有放电、打火现象。
在实际正常运行中，一次负荷小，不是测量用电流回路开路时，电流互感器的二次开路故障是不容易发现的。
发现电流互感器二次开路，先分清是哪一组电流回路故障、开路的相别、对保护有无影响，将可能误动的保护退出。
应尽量减小一次负荷电流，以降低二次回路的电压，若电流互感器严重损伤，应转移负荷，停电处理。
不能停电的尽快设法在就近的试验端子上用良好的短接线按图纸将电流互感器二次短接，再检查处理开路点。
在现场施工时由于工艺不良，容易造成电流二次电缆绝缘损坏，造成电流互感器二次侧多点接地，给日后设备运行遗留隐患。
互感器及二次回路故障诊断与处理目录概述电压互感器电流互感器概述变电站的一次设备和二次设备•一次设备是直接发、输、供电的电气设备，如发电机、变压器、输电线路、电力电缆、断路器、隔离开关、母线、避雷器、电流互感器、电压互感器、阻波器等•二次设备是指对一次设备工作状况进行监视、测量、控制、保护、调节所必须的设备，如监控装置、保护、自动装置等，通常还包括直流、站用电系统的交流、电流互感器、电压互感器的二次绕组引出线。
保护柜计量柜测控柜保护报文 保护信息跳闸 重合闸 装置异常 电压切换异常 电源异常网络后台报文断路器端子箱T A手合 手分位置 、信息刀闸分合断路器机构箱刀闸机构位置 信息 分合电机加热照明电源 DL 分合G 位置刀闸机构分合 位置 电机加热照明电源电压小母线切换后电压保护信息管理机切换后电压母线保护 故障录波辅助接点所用电柜GPS 对时GPS 对时防误回路母线保护 母差动作失灵起动母线保护母刀位置操作箱一次设备与二次设备连接关系T V互感器及其二次回路互感器电压互感器电流互感器是一次回路和二次回路的联络设备。
一次回路的高电压、大电流二次回路的低电压、小电流作用接入方式变换作用电气隔离作用高电压、大电流变换为标准的低电压、小电流。
如100V，5A，1A将二次设备与一次设备相隔离，保证了设备和人身安全电压互感器一次绕组以并联形式接入一次回路；二次负荷以并联形式接在电压互感器的二次绕组回路。
电流互感器一次绕组以串联形式接入一次回路；二次负荷以串联形式接在电流互感器的二次绕组回路。
一次绕组以并联形式接入一次回路接在电压互感器的二次绕组回路。
1、变电站电压互感器配置2、电压互感器的类型3、电压互感器的接入方式4、电压互感器实物。
一次绕组以串联形式接入一次回路接在电流互感器的二次绕组回路。
1、变电站电流互感器配置2、电流互感器的类型3、电流互感器的接入方式4、电流互感器实物。
电压互感器主要内容1 电压互感器二次回路1.1电压互感器二次回路的要求1.2电压互感器的接线方式1.3二次侧接地方式1.4二次回路的短路保护1.5反馈电压的防范1.6电压小母线设置1.7二次回路的断线信号装置1.8交流电网的绝缘监察1.9二次回路的切换2 故障诊断及处理2.1TV电压回路异常的分析判断2.2误操作TV二次并列事故案例2.3TV内部故障案例1.1 电压互感器二次回路的基本要求（1）电压互感器的接线方式应满足测量仪表、远动装置、继电保护和自动装置的具体要求。
（2）应有一个可靠的安全接地点。
（3）应设置短路保护。
（4）应有防止从二次回路向一次回路反馈电压的措施。
（5）对于双母线上的电压互感器，应有可靠的二次切换回路。
QSA B C110kV Ⅰ母线110kV Ⅱ母线 QS1QS2QF1TVa 1TVb 1TVc 2TVa 2TVb 2TVc TVa ’ TVb ’ TVc ’ a1 b1 c1 a2 b2 c2 N⒈2 电 压 互 感 器 的 接线方式1.3 电压互感器的二次侧接地方式设置接地的目的：防止一次绕组与二次绕组间的绝缘损坏后，一次侧高电压串入二次侧，危及人身和设备安全，须设置安全接地点。
1.3 电压互感器的二次侧接地方式中性点接地位置1.4 电压互感器二次回路的短路保护设置短路保护的原因：电压互感器正常运行中由于二次负荷阻抗很大，二次侧接近开路状态，如果短路产生短路电流，造成熔断器熔断，影响表计指示，还可引起继电保护误动，若熔断器选用不当可能会损坏电压互感器二次绕组，因此电压互感器二次侧严禁短路，且必须在二次侧装设短路保护设备。
保护设备熔断器自动开关1.4 电压互感器二次回路的短路保护短路保护设备配置1.5 反馈电压及防范反馈电压在电压互感器停用或检修时，如果运行电压互感器与停电检修电压互感器二次并列，可能造成二次侧向一次侧反送电，在一次侧引起高电压。
因此在电压互感器停用或检修时，其二次侧应采取开断措施。
防范措施在电压互感器停用或检修时，需要断开电压互感器一次侧的隔离开关QS，同时断开电压互感器二次回路反馈电压形成示意图另外在为防止QS1辅助触点粘连，在进行电压互感器或母线检修时，应取下电压互感器二次保险或断开小开关具体防范措施将QS1隔离开关的辅助接点串联接入电压互感器二次回路，在拉开QS1时，其二次侧通过QS1的辅助触点将二次断开。
1.6 电压小母线设置设置电压小母线的原因：母线上的电压互感器是同一母线上的所有电气元件的公用设备。
为了减少联系电缆，设置了电压小母线。
电压互感器二次引出端最终引到电压小母线上。
而这组母线上的各电气元件所需的二次电压均从小母线上取得。
现阶段综合自动化变电站均不再采用小母线形式，而是使用电压分电屏。
1.6 电压小母线设置 110电压小母线1.7 交流电网的绝缘监察设置交流电网的绝缘监察的原因：中性点不直接接地系统发生单相接地时，允许持续运行两小时。
为使运行人员及时查找和排除故障点，防止事故扩大，电压互感器二次回路需设置绝缘监察装置1.7 交流电网的绝缘监察分析 正常运行时 单相接地时KV 不动作KV 动作发信号电压继电器 信号继电器光字牌1.8 电压互感器二次电路的切换原因：运行规定，保护、测量等二次装置所用电压必须与一次设备运行方式相一致，即：I母运行的一次设备的保护所采集电压应取于I母电压互感器的二次电压，若一次设备运行方式发生改变，如从I 母倒至II母运行，所配保护所取电压也应随之改变，也应从采集I母二次电压倒为II母二次电压，确保保护动作的正确性。
为此，电压互感器应设置二次电路的切换回路，或电压并列回路。
双母线二次电压的切换原则随同一次回路进行切换方式一：利用隔离开关辅助触点和中间继电器实现双母线二次电压的切换方式二：利用隔离开关辅助触点直接实现1.8 电压互感器二次回路切换1.8 电压互感器二次电路的切换电压互感器二次电压并列原则电压互感器互为备用的二次电压切换回路在操作时必须使母联断路器或分段断路器处于合闸状态方式手动切换自动切换利用控制开关和中间继电器实现利用母联或分段断路器、隔离开关的辅助触点实现2.1TV电压异常的分析判断电压回路异常的现象案例一：2.1TV电压异常的分析判断案例一：电压回路图（绝缘监察回路）案例一：电压回路图（高压侧一相保险熔断图）案例一：电压回路图（低压侧一相保险熔断图）案例一：判断方法1）高压保险熔断和低压保险熔断的判断TV高压保险一相熔断熔断相对地电压接近“0”，其他两相对地电压仍指示相电压。
开口三角绕组有零序电压输出，绝缘监察装置或监控系统就会发出单相接地报警信号。
TV低压侧一相保险熔断（小开关跳闸）熔断相电压指示接近“0”，其他两相电压不发生变化仍指示相电压。
开口三角绕组没有零序电压输出，绝缘监察装置或监控系统不发“单相接地”报警信号。
案例一：判断方法2）母线接地与TV高压保险熔断的判断母线接地不发PT断线；母线接地时，接地相降低为零，正常相电压升高为线电压。
TV高压保险熔断发”PT”断线信号；TV高压保险熔断相，电压降低基本为零，其它两相电压不升高。
3）结论线电压是否对称是PT 断线与单相接地的判断标志，零序电压是否有无是一次断线与二次断线的判断标志，接地相电压值的降低程度是系统单相接地与绝缘降低的判断标志。
2.1TV 二次电压异常的原因1）二次电压波动：引起的主要原因可能为，二次连接松动；分压器低压端子未接地或未接载波线圈；电容单元可能被间断击穿的；铁磁谐振引起。
2）二次电压低：引起的主要原因可能为，二次连接不良；电磁单元故障或电容单元C2损坏。
3）二次电压高：引起的主要原因可能为，电容单元C1损坏；分压电容接地端未接地。
4）开口三角形电压异常升高：引起的主要原因可能为，某相互感器的电容单元故障。
CVT 互感器二次电压异常的原因案例二：案例描述某220kV变电站，llOkV系统双母线并列运行。
112、114、116、120、2号主变压器102断路器上西母运行，111、113、115、117、1号主变压器101断路器上东母运行。
东、西母电压互感器独立运行。
×年×月×日×时×分，某变电站预告音响报警。
后台机上运行于ll0kV西母的断路器各保护“装置异常”光字点亮；运行于西母断路器的各保护装置报出“装置异常”、“TV断线”。
运行人员现场检查，发现ll0kV西母TV二次保护小空气开关跳开，试送不成功。
退出2号主变压器中压侧复合电压连接片，退出112、114、116、2号主变压器保护屏上TV交流电源小空气开关，再次试送ll0kV西母TV二次保护小空气开关不成功。
运行人员急于恢复保护装置正常运行，采取了ll0kV东、西母TV二次并列的操作。
导致ll0kV所有的保护装置及1、2号主变压器保护装置均失去交流电源，出现装置异常，使事故扩大。
案例分析从TV的二次回路(见下图)中可以看出，运行人员在现场检查发现llOkV西母TV二次保护小空气开关跳开，试送不成功，退出相关保护屏上TV交流电源小空气开关，再次试送llOkV西母TV二次保护小空气开关不成功，说明西母TV二次保护小空气开关至各路TV交流电源小空气开关之间回路没有问题。
此时应重点检查TV端子箱内二次保护小空气开关与电缆的连接处、TV隔离开关辅助触点和TV小母线。
在没有找到故障时，禁止将TV二次并列（事后经检查是西母TV二次保护小空气开关出口电缆短路）。
在处理该异常中，运行人员错误地采用了TV二次并列。
使故障点转移到东母TV二次回路中，导致东母TV二次跳闸，使事故案例分析案例描述案例描述×年×月×日×时×分，×××变电站警铃响，后台机“复合电压动作”光字点亮，llOkV母线电压指示正常(AB相114kV、AC相114kV、 CB相114kV)。
运行人员检查llOkV东、西母TV二次小空气开关及二次电压均正常，将以上情况报告调度。
由于光字牌不熄灭，运行人员再次测量时，发现llOkV东母TV二次小空气开关A相电压、B相电压均为58V，C相电压98V，于是再次报告值班调度。
就在运行人员将电压互感器二次电压变化情况报告调度时，警铃喇叭响，ll0kV场地一声巨响伴随着火光，故障录波器启动，ll0kV母差保护动作，ll0kV母联及llOkV东母所有断路器跳闸。
事后检查发现设备顶部引线压于二道密封圈上, 造成设备密封不严浸入潮气, 使全密封设备内部受潮引起主绝缘击穿导致爆炸。
案例分析故障前期：TV断线光字点亮，但三相电压正常，是因为110 kV东母C 相电压互感器主绝缘绝缘下降，由于复合电压继电器整定值低(3U0 = U a + U b + U c > 8 V），三相略有不平衡会动作点亮TV断线光字，但电压测量反应正常。
