LED全彩灯光控制系统的实现随着科技的发展，LED（Light-Emitting Diode）全彩灯光控制系统的应用越来越广泛。
LED全彩灯光控制系统可以通过控制器，软件和硬件设备，实现对LED灯光的亮度、颜色和动态效果等多种控制。
本文将详细介绍如何实现一个LED全彩灯光控制系统。
一、硬件设备1.LED灯带：选择高品质的LED灯带，以确保灯光的亮度和色彩效果。
2.控制器：控制器是实现对LED灯光控制的核心设备。
常见的控制器有DMX512控制器、WiFi控制器和SPI控制器等。
DMX512控制器是一种常用的控制器，可以实现对多个LED灯光的控制。
WiFi控制器可以通过手机或电脑上的应用程序实现对LED灯光的远程控制。
SPI控制器是一种串行传输控制器，适用于控制较少数量的LED灯光。
3.控制器接口：DMX512和SPI控制器需要与电脑或手机等设备连接，以接收控制指令。
可以使用USB线缆或网络连接实现与控制器的连接。
4.电源：为LED灯带提供电源以使其正常工作。
5.信号放大器（如有需要）：如果LED灯光较多，信号可能会衰减，需要使用信号放大器来保证信号的稳定传输。
二、软件设备2.控制软件连接方式：将控制软件与硬件设备连接起来，以实现对LED灯光的控制。
可以通过USB、WiFi或以太网等方式进行连接。
三、系统搭建步骤1.安装LED灯带：按照要求将LED灯带安装在需要照明的区域。
2.铺设线缆：将LED灯带与控制器之间的线缆进行铺设并连接。
3.连接控制器：将控制器与线缆进行连接，并将控制器接入电源。
4.安装控制软件：根据控制软件的要求，安装相应的控制软件。
5.连接控制软件和控制器：将控制软件与控制器进行连接，确保软件可以与硬件设备进行通信。
6.设置灯光效果：在控制软件中进行相关设置，调整LED灯光的亮度、颜色和动态效果等。
7.控制灯光：通过控制软件控制器灯光进行实时调整，观察并调整需要的灯光效果。
四、系统应用LED全彩灯光控制系统可以应用于室内外照明、舞台表演、建筑装饰和广告展示等领域。
LED控制系统概述LED控制系统是一种科技化、自动化的光源控制方案，用于管理和控制LED灯光的亮度、颜色和效果等参数。
该系统通常由硬件设备和软件支持组成，提供灯光控制、调节和变化的功能，以满足不同环境需求和个性化设计。
1.灯光亮度调节功能：LED控制系统可以通过调节电流或者PWM信号的方式，实现灯光的亮度调节功能。
用户可以根据需要，自由调整灯光的亮度，达到理想的照明效果。
2.灯光颜色控制功能：LED控制系统可以控制灯光的颜色，通过RGB调光方式，用户可以根据需要选择不同的颜色，实现多色彩场景的呈现。
3.灯光效果控制功能：LED控制系统支持多种灯光效果的切换和控制，如闪烁、渐变、呼吸等。
用户可以根据需要设置不同的效果，实现独特的灯光传达方式。
4.场景切换功能：LED控制系统支持多组场景的设置和切换。
用户可以根据需要，保存和调用不同的灯光参数组合，实现一键切换灯光场景，简化操作流程，提高工作效率。
5.定时控制功能：LED控制系统支持定时开关灯功能，用户可以根据需要设置每天的开灯和关灯时间，实现一定的节能效果，保证灯光的正常使用。
6.远程控制功能：LED控制系统支持远程控制，用户可以通过手机App或者电脑等设备，实现对灯光的远程控制和调节。
LED控制系统在人们生活中的应用非常广泛。
在家居照明中，可以通过LED控制系统打造温馨、浪漫的灯光场景，根据不同的时间和心情，调整灯光的亮度和颜色；在商业照明中，可以通过LED控制系统定时开关灯，实现节能环保的目的；在舞台演出和娱乐场所中，可以通过LED控制系统设计出各种炫酷、多彩的灯光效果，增加视觉效果和观赏性。
与传统的照明控制方案相比，LED控制系统具有更加灵活、精确的控制能力，更高的能效和亮度调节范围，以及更长的使用寿命。
同时，LED控制系统还具有稳定性和可靠性较好的特点，能够满足不同应用场合和用户需求的要求。
尽管LED控制系统在灯光控制领域中起到了重要的作用，但也存在一些挑战和改进的空间。

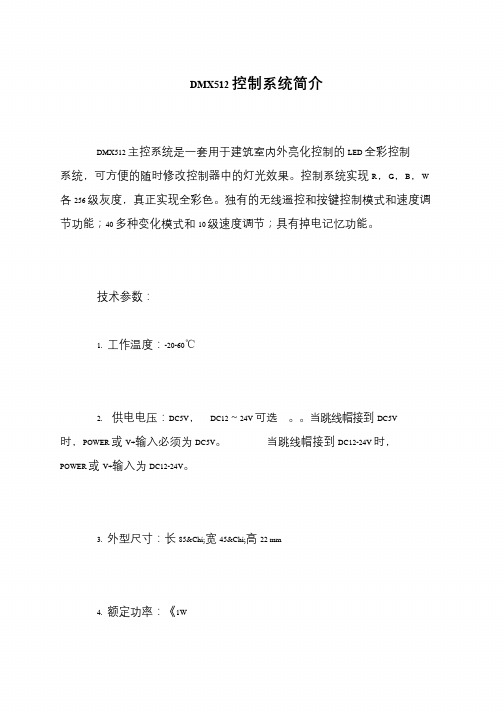

DMX512 LED灯光控制器的设计与开发1 概述近几年来，作为半导体" target="_blank">半导体照明领域的一部分，城市景观照明及室内外装饰照明的霓虹灯和部分传统光源必将逐步被具有节能、环保、寿命长、可靠性高及可实现全彩变化的LED光源所取代。
目前，在装饰照明领域中用LED制作的各类灯具正被逐步推广。
DMX灯光控制器是广泛应用于LED灯光系统的控制设备，可以根据用户的需要实现不同的显示方案，实现令人眩目的色彩方案。
本控制器采用DMX512协议进行通讯。
2 背景知识本控制器采用DMX512协议进行通讯。
下列知识必须具备：1） DMX512协议，请参考文章《DMX512协议》。
2） PIC18单片机软硬件开发技术。
3） PCB及电子电路设计技术。
4） C语言。
3 DMX灯光控制系统介绍。
图 3外围时钟电路4 .2 RGBW模块本模块由CPU的PWM模块控制，实现对LED RGB全彩灯的控制，以实现不同的色彩显示方案。
本模块电路结构简单，对应的RGBW四路输出分别接在了CPU 的四个PWM输出I/O管脚，由PWM模块输出相应的脉冲波形，以控制4个MOS管的打开和关断，从而得到不同的色彩方案。
4 .3 按键模块用于用户进行相关参数的设置，在当前版本中没有使用到本功能。
每个按键通过上拉电阻上拉后直接接到CPU的I/O管脚即可。
4 .4 无线接收模块本模块用于接收来自配套的无线遥控器的控制信号，以方便用户进行相关参数的设定和测试。
本模块使用了台湾KEYMARK公司专用的无线收发套装芯片，该模块采用曼彻思特编码。
本系统中为接收芯片，该芯片接口简单，只需要一个I/O即可实现信号的接收，并由软件来完成信号的处理。
4 .5 RS-485模块RS-485接收模块用于实现DMX512协议，DMX512协议使用的物理层接口即为RS-485接口。
本模块使用了通用485接口芯片MAX487用于实现RS-485接口与单片机的UART串口的电平转换。
led control system v3LED控制系统V3导言LED（Light Emitting Diode）控制系统是一个用于控制LED灯的软硬件组合，可以实现灯具的亮度、颜色、模式等多种功能。
本文档将介绍LED控制系统V3的概述、功能特点、系统架构以及使用方法。
概述LED控制系统V3是一套全新的LED灯控制系统，旨在提供便捷、可靠的方式来控制和管理LED灯的亮度和颜色。
系统采用先进的硬件和软件技术，确保高质量的灯光效果和用户友好的操作体验。
通过该系统，用户可以根据需求自由调整灯光的亮度和颜色，实现个性化的照明效果。
功能特点1. 多种灯光模式选择：LED控制系统V3提供多种灯光模式，例如常亮模式、闪烁模式、渐变模式等等，让用户根据不同场景和需求选择合适的灯光效果。
2. 亮度调节：用户可以通过LED控制系统V3轻松调节LED灯的亮度，从柔和的环境灯光到明亮的聚光灯效果，满足不同照明需求。
3. 颜色调节：系统支持对LED灯的颜色进行调节，用户可以根据个人偏好选择红色、绿色、蓝色等基本颜色，也可以混合不同颜色来获得更多的灯光效果。
4. 定时控制：用户可以通过系统设置定时开关控制LED灯的开关时间，实现定时照明的功能。
这对于智能家居、商业场所和公共场所来说非常实用。
5. 远程控制：借助无线通信技术，用户可以通过手机应用或者远程控制器来控制LED灯的亮度和颜色。
这使得用户可以远程控制灯光，方便又灵活。
系统架构LED控制系统V3由硬件和软件两部分组成。
硬件：1. LED灯组：包括多个LED灯，不同型号的灯组拥有不同的功率和亮度。
2. 控制器板：主要由处理器、控制芯片、通信模块等组成，负责接收和处理用户指令，并将其转化为电信号发送给LED灯组。
软件：1. 控制应用程序：运行在手机或电脑上的应用程序，用户通过应用程序进行灯光的控制和管理。
2. 远程控制器：用于向控制器板发送指令的设备，可以通过无线通信技术与控制器板进行连接。
LED全彩灯光控制系统的实现1.硬件：a.光源：选择适合的LED灯具作为光源。
LED灯具需要能够产生不同颜色的光，且能够调节亮度。
b.控制器：选择合适的控制器，一般有DMX512控制器和无线控制器两种。
DMX512控制器需要与计算机连接，可以通过USB或RS-485接口实现。
无线控制器则可以通过蓝牙、Wi-Fi或RF等方式与计算机进行通信。
c.内存：为了存储不同的灯光效果和程序，可以选择合适的内存设备，如SD卡或EEPROM。
d.电源：要确保系统能够提供足够的电力，以驱动LED灯具和控制器。
2.软件：a. 编程语言：选择合适的编程语言来编写控制系统的软件。
常见的选择有C ++、Python和Java。
b.控制算法：设计算法来控制灯光的颜色、亮度、渐变和效果等。
可以使用常见的调色板、渐变算法和特效算法来实现。
c.用户界面：设计直观、易用的用户界面，以便用户可以方便地控制LED灯光系统。
可以使用图形界面或命令行界面，根据需求选择。
d.数据传输：实现控制指令和数据的传输，可以通过串口通信、网络通信或无线通信来实现。
如果选择了DMX512控制器，则需要编写相应的DMX协议通信代码，如果选择了无线控制器，则需要编写相应的无线通信代码。
在实现LED全彩灯光控制系统时-灯光效果的设计和算法实现，包括颜色的选择、渐变的效果以及特殊效果的实现。
-用户界面的设计，要考虑到用户的需求和操作习惯，保证用户可以方便、直观地控制灯光效果。
-数据传输的可靠性和效率，要确保控制指令和数据能够准确传输到LED灯光控制器，并能够及时响应。
总结起来，实现LED全彩灯光控制系统需要综合考虑硬件和软件两个方面，其中硬件方面包括选择适合的LED灯具、控制器、内存和电源等，而软件方面则包括编程语言、控制算法、用户界面和数据传输等。
通过合理的组合和实现，可以实现强大、多样化的LED全彩灯光效果控制系统。
LED五种调光控制方式详解LED的发光原理同传统照明不同，是靠P-N结发光，同功率的LED光源，因其采用的芯片不同，电流电压参数则不同，故其内部布线结构和电路分布也不同，导致了各生产厂商的光源对调光驱动的要求也不尽相同，因此控制系统和光源电器不匹配也成了行业内的通病，同时LED的多元化也对控制系统也提出了更高的挑战。
如果控制系统和照明设备不配套，可能会造成灯光熄灭或闪烁，并可能对LED的驱动电路和光源造成损坏。
市场上有五种LED照明设备控制方式1，前沿切相（FPC),可控硅调光2，后沿切相（RPC)MOS管调光3，1-10VDC4，DALI(数字可寻址照明接口）5，DMX512（或DMX)1、前沿切相控制调光前沿调光就是采用可控硅电路，从交流相位0开始，输入电压斩波，直到可控硅导通时，才有电压输入。
其原理是调节交流电每个半波的导通角来改变正弦波形，从而改变交流电流的有效值，以此实现调光的目的。
前沿调光器具有调节精度高、效率高、体积小、重量轻、容易远距离操纵等优点，在市场上占主导地，多数厂家的产品都是这种类型调光器。
前沿相位控制调光器一般使用可控硅作为开关器件，所以又称为可控硅调光器在LED照明灯上使用FPC调光器的优点是：调光成本低，与现有线路兼容，无需重新布线。
劣势是FPC调光性能较差，通常导致调光范围缩小，且会导致最低要求负荷都超过单个或少量LED照明灯额定功率。
因为可控硅半控开关的属性,只有开启电流的功能,而不能完全关断电流,即使调至最低依然有弱电流通过,而LED微电流发光的特性,使得用可控硅调光大量存在关断后LED仍然有微弱发光的现象存在,成为目前这种免布线LED调光方式推广的难题。
E-Linker易联专业研发的前沿切相LED调光驱动很好的解决了这个问题,通过驱动电路的“C-TURN OFF”技术优化避免“关不断”和“频闪坏灯”等难题。
匹配E-Linker 易联前切相LED调光驱动的各类灯具可以与其他可控硅调光系统完美匹配,为用户节省了线材及布线工时，解决了可控硅LED调光匹配性及不可关断的混乱格局。
led灯控制方法摘要：一、LED灯简介二、LED灯控制方法分类1.模拟控制2.数字控制3.通信控制三、各类控制方法详解1.模拟控制原理及应用2.数字控制原理及应用3.通信控制原理及应用四、LED灯控制方法的选择与实施五、未来发展趋势与应用领域正文：LED灯，即发光二极管灯，是一种新型的节能、环保、高效率的照明设备。
随着LED技术的不断发展，LED灯已广泛应用于家庭、商业、工业等领域。
控制LED灯的方法也不断创新，主要包括模拟控制、数字控制和通信控制。
一、LED灯简介LED灯具有高光效、长寿命、低能耗、环保等优点。
与传统照明设备相比，LED灯在照明效果、节能减排等方面具有显著优势。
因此，LED灯逐渐成为照明市场的主流产品。
二、LED灯控制方法分类1.模拟控制模拟控制是通过模拟信号来控制LED灯的亮度、颜色等参数。
这种控制方法简单、成本低，但精度较低，适用于对亮度、颜色要求不高的场合。
2.数字控制数字控制是通过数字信号来控制LED灯的亮度、颜色等参数。
这种控制方法精度高、稳定性好，但成本相对较高。
数字控制适用于对亮度、颜色要求较高的场合。
3.通信控制通信控制是通过通信协议来实现多台LED灯之间的联动控制。
这种控制方法可以实现复杂的灯光效果和场景切换，但系统复杂，成本较高。
三、各类控制方法详解1.模拟控制原理及应用模拟控制是通过调整电压、电流等模拟信号来控制LED灯的亮度。
常见的模拟控制方法有PWM（脉冲宽度调制）控制和线性控制。
PWM控制通过改变脉冲宽度来调节LED灯的亮度，具有较高的控制精度；线性控制则是通过调整电流大小来控制亮度，适用于对亮度要求不高的场合。
2.数字控制原理及应用数字控制是通过数字信号处理器（DSP）或微控制器（MCU）来实现LED 灯的控制。
数字控制具有较高的精度，可以实现多种灯光效果。
常见的数字控制方法有恒流控制、恒压控制等。
数字控制适用于对亮度、颜色要求较高的场合，如景观照明、舞台灯光等。
LT-600 LED灯光控制系统使用说明书第 1 页共 8 页LT-600LED灯光控制系统(联机/脱机/WiFi/定时/DMX五合一)使用说明书使用本系统前，敬请通读本手册感谢您选择我公司的LT-600控制器。
在安装使用本产品之前，敬请仔细阅读本手册，确保完全理解本说明书以避免造成不必要的损坏和额外的费用。
在拆开包装使用前，请查实产品有没有存在运输过程所造成的损坏，如果出现损坏，请立即通知你的供货商并不要使用产品。
，售后服务，从购买产品时间起，2年时间内按操作说明正常使用出现质量问题，本公司提供下列情况除外的免费维修或更换服务：1．误操作造成的损坏，如没按照操作说明的误操作。
2．使用不合适的供电电源和过高的电压造成的损坏。
3．私自拆除、维修、修改电路以及私自撤换芯片造成的损坏。
4．购买后由于运输、震荡、摔地、进水造成的损坏。
5．地震、火灾、洪灾、雷击等自然灾害以及人力不可抗拒原因造成的损坏。
6．储存在高温潮湿环境，离有害化学物质附近等不恰当维护造成的损坏。
7．产品已更新换代。
，安全指示，为了保证产品的完好状态和使用安全,请遵守此说明书上的指示和提醒。
注意！谨慎操作！请详细阅读安全注意事项：1、安装时尽量避免在雷区、强磁场和高压的区域。
2、确保接线正确牢固，以免短路损坏部件和触发火灾事故。
3、请将控制器安装在通风良好的地方，以保证环境温度适宜。
4、请检查控制器输入供电电源是否符合产品要求，电源输出电压是否和产品一致。
5、禁止带电接线，检查确认接线正确后，检查无短路，再通电！6、如果发生问题，请勿私自维修。
如果有疑问，请联系供货商。
本说明书只适用于我司本型号产品，如有改动恕不另行通知。
系统简介LT-600 LED灯光控制系统是我公司最新推出的一项世界先进的LED灯光产品视频显示控制系统。
LT-600内核为超大规模集成电路，可以实现计算机同步播放、脱机节目点播、WiFi无线传输、自动定时控制、外接DMX控台控制世界首创五合一功能，实现同步/脱机无缝切换；系统无需分控，联机控制无需加DVI显示适配器和发送卡，安装调试更容易，配套软件功能完善、操作简单。
LED全彩灯光控制系统
LED作为一种新型光源，以其低供电电压，低功耗，长寿命，无辐射的特点，在许多场合得到应用，随着近年来其亮度的不断提高，特别是超高亮LED的出现，发光二极管得到了广泛的应用，从传统的仅作室内仪表信号指示，逐步发展到应用于交通信号灯、汽车信号灯、背光源、室内外大屏幕显示，以及目前正向照明领域的深入。
目前LED在照明领域的应用主要还集中在灯饰照明中。
LED本身的致光特性，使其具有易控制，频闪快的特点，由此可以利用嵌入式微处理器，按PWM方式独立控制R（红），G（绿），B（蓝）发光灰度，从而实现全彩效果的LED控制系统技术。
由于采用超高亮LED的装饰照明灯具，其亮度已达到要求，且它在寿命、功耗、控制花样等方面和霓虹灯相比具有十分明显的优势，目前已开始逐步推广，预计今后几年将会有比较大的发展。
控制单元是指可独立变化出全彩色的灯具单元，也可称作像素。
它至少应包含一只红色LED、一只绿色LED、一只蓝色LED，各颜色LED的数目根据配色要求按一定比例构成。
可将这些控制单元制作成单个灯具，亦可按一定形状或图案排列起来，形成线状或面状光源。
需要注意的是，由三种颜色的LED构成的一个单元，通常必须进行混光处理，否则不能看到理想的全彩效果。
在同一个发光单元中LED应紧密排列，这样可使得各LED的光斑在观赏者眼中成像重叠相邻发光单元中心距应相同，并且该中心距满足：D≥2Ltan(θ/2)，式中D为相邻发光单元的最小中心距，L为正常使用时观看点与光源部位的垂直距离，θ为人眼最小分辨角。
这样通过控制电路可使灯具显示出丰富的色彩。
通过控制卡独立控制每个发光单元中的三种发光二极管的灰度级别，亦即控制每个发光单元中的红、绿、蓝三种颜色各自的亮度，就可使每个发光单元调配出多种不同的颜色，若在同一时间内控制不同的发光单元显示出不同的颜色，就可使灯具的整个发光部位呈现出色彩斑斓的效果。
目前出现的功能比较强大的LED控制系统，可通过软件设置每个控制单元的颜色值，根据系统的参数，设置各个颜色的灰度级别，一般为256级（8位），LED控制卡控制一个显示单元，使得每个控制单元的电路相同，而且非常简单，一次开发，重复使用。
整个LED控制系统分为两个部分：控制卡部分和LED驱动部分。
LED控制卡部分是系统的核心部分，它最基本的功能是将每个控制单元的颜色数据发送给相应控制单元，使所有单元相互配合，产生用户预想的效果；LED驱动部分的功能是接收颜色数据并驱动LED按该数据所表示的亮度值显示。
单独控制一个LED 灯具单元，每个模块结构相同，与控制卡的连接方式也相同。
系统采用串行级联的方式连接，每个模块具有输入和输出接口，前一模块的输出接口通过数据线与后一模块的输入接口连接，直到最后一个模块为止。
LED驱动模块是以控制卡为核心的电路，具有若干信号输入输出引脚及多个功能设定引脚。
信号通过输入接口给相应的输入引脚。
3个输出引脚用于连接LED，可分配给R，G，B三个颜色，同一个输出引脚接相同颜色的LED，根据配色需要，每个输出引脚可接一个或多个LED。
输入的串行信号通过输出引脚发送出来，通过输出接口传到下一级芯片。
LED控制系统内置高性能单片微型控制芯片，通过内部控制程序向LED驱动芯片发送控制信号和数据，LED驱动芯片根据控制信号和数据的要求，产生相应
的动作，从而对每一路红、绿、蓝LED实现单独的控制。
若LED控制卡连续地向一串LED驱动芯片发送控制信号和数据，则可使各LED受到连续的协调控制。
可将预想的变化效果转化成可处理的数据格式及适当的控制指令，再连续地发送给各个LED驱动芯片，则可使整体灯饰表现出想要的效果。
此处，和控制卡紧密配合，操作简便，功能强大的软件系统成为必要。
LED控制卡输出接口具有三条信号线：一条串行数据输出线，一条时钟信号输出线及一条锁存信号线。
这三条线分别接到驱动芯片相应的3个引脚上。
和一般的串行移位机制相同，在时钟信号的控制下，串行数据在驱动芯片内部移位寄存，由于串行数据表示的是每种颜色的灰度级别，而不是简单的开关信号，所以芯片内部的移位速率比7彩应用的芯片（如74HC595）要高很多。
当数据发送接收完毕，控制卡向驱动芯片发送锁存信号，使LED驱动芯片锁存已存储的数据，在锁存的同时会根据所存储的数据驱动LED发光。
有些芯片另有一个输出使能引脚，用于单独控制输出信号。
LED发光灰度是由驱动芯片所存储的数据决定的，全彩驱动芯片内置灰度产生器，采用PWM方式。
该方式控制LED以人眼分辨不出的高频率快速亮灭，根据芯片所存储的数据设定亮和灭所占的比例，即实现灰度级别的控制。
软件系统是LED控制系统和灯光效果设计师的交互窗口，它具有十分重要的作用。
软件系统的作用是让光效设计师通过简便的，人性化的操作编辑出预想的效果，并转化为控制系统可接受的数据格式和控制指令。
这些效果包含常规的颜色跳变，渐变，彩虹滚动等，也可能包含文字，图片的显示，视频，动画的播放等。
软件系统根据特定的效果，计算每个控制单元的颜色数据，最终生成用于控制卡的光效文件。
根据系统的联机或脱机特性，软件的使用略有不同。
LED控制系统具有一套完善的配套软件，可极大的简化光效的编辑，甚至完成一些人工无法完成的效果。
LED是一类可直接将电能转化为可见光和辐射能的发光器件，具有工作电压低，耗电量小，发光效率高，发光响应时间极短，光色纯，结构牢固，抗冲击，耐振动，性能稳定可靠，重量轻，体积小，成本低等一系列特性，发展突飞猛进，现已能批量生产各种颜色的高亮度、高性能产品，随着发光二极管发光效率的提高，再结合相应控制技术的进步，相信在不久的将来，LED光源会逐步取代传统的照明光源，而掀起一次照明领域新的革命。
