14级机械制图期中考试试题

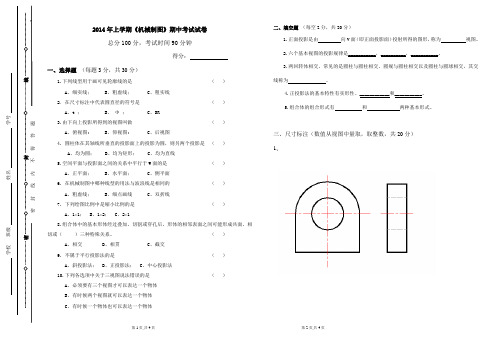

第1页,共4页 第2页,共4页学校 班级姓名 学号密 封 线 内 不 得 答 题2014年上学期《机械制图》期中考试试卷总分100分，考试时间90分钟得分：一、选择题 （每题3分，共30分）1.下列线型用于画可见轮廓线的是 （ ） A 、细实线； B 、粗虚线； C 、粗实线2．在尺寸标注中代表圆直径的符号是 （ ） A 、t ； B 、 Φ ； C 、SR3.由下向上投影所得到的视图叫做 （ ） A 、俯视图; B 、仰视图; C 、后视图4. 圆柱体在其轴线所垂直的投影面上的投影为圆，则另两个投影是 （ ）A 、均为圆；B 、均为矩形；C 、均为直线5.空间平面与投影面之间的关系中平行于W 面的是 （ ） A 、正平面； B 、水平面； C 、侧平面6. 在机械制图中哪种线型的用法与波浪线是相同的 （ ） A 、粗虚线； B 、细点画线 C 、双折线7. 下列绘图比例中是缩小比例的是 （ ） A 、1:1； B 、1:2； C 、2:18.组合体中的基本形体经过叠加、切割或穿孔后，形体的相邻表面之间可能形成共面、相切或（ ）三种特殊关系。

（ ）A 、相交B 、相贯C 、截交9. 不属于平行投影法的是 （ ） A 、斜投影法； B 、正投影法； C 、中心投影法10.下列各选项中关于三视图说法错误的是 （） A 、必须要有三个视图才可以表达一个物体 B 、有时候两个视图就可以表达一个物体 C 、有时候一个物体也可以表达一个物体二、填空题 （每空2分，共20分）1.正面投影是由 向V 面（即正面投影面）投射所得的图形，称为 视图。

2.六个基本视图的投影规律是___________，__________，___________。

3.两回转体相交，常见的是圆柱与圆柱相交、圆规与圆柱相交以及圆柱与圆球相交，其交线称为 。

4.正投影法的基本特性有实形性、____________和___________。

《机械制图》期中试卷及答案姓名分数.一、填空题（每空１分，共26分）１．工程常用的投影法分为两类和，其中正投影法属于投影法。

２．机件的真实大小以图样上所标注的尺寸数值为依据与及无关。

３．标注尺寸的三要素包括、和。

４．三视图的投影规律、、。

５．与一个投影面垂直，而与其他两个投影面的平面，称为投影面的，具体又可分为、、。

６．当直线（或平面）平行于投影面时，其投影，这种性质叫性７．已知定形尺寸和定位尺寸的线段叫；有定形尺寸，但定位尺寸不全的线段叫；只有定形尺寸没有定位尺寸的线段叫８．左视图是由向投射所得的视图，它反映形体的和方位，即方向。

二、选择题(每题２分，共20分)１．在图纸上必须用画出图框Ａ．细实线Ｂ．细点画线Ｃ．粗实线Ｄ．虚线２字体的宽度约等于高度的()Ａ．1/2 Ｂ．2/3 Ｃ．1/2Ｄ．3/43．用作指数的数字，一般采用的字体Ａ．原来字体Ｂ．大一号Ｃ．小一号Ｄ．长仿宋体４．过渡线应用线型Ａ．粗实线Ｂ．细点画线Ｃ．波浪线Ｄ．细实线５．比例是．Ａ．图样中图形与其实物相应要素的线性尺寸之比Ｂ．实物与图形中图形相应要素的线性尺寸之比Ｃ．实物与图样中图形相应要素的尺寸之比Ｄ．图形中图形与实物相应要素的尺寸之比６．下列有关三视图与物体的方位关系的描述正确的是（）Ａ．主视图反映物体的左、右、前、后Ｂ．左视图反映物体的上、下、前、后Ｃ．俯视图反映物体的左、右、上、下Ｄ．上述说法都不正确７．下列有关三视图间的对应关系的描述错误的（）Ａ．主视图和俯视图之间长度相等Ｂ．主视图和左视图之间高度相等Ｃ．左视图和俯视图之间宽度相等Ｄ．以主视图为准，俯视图在它的下面，左视图在它的左面８．在三视图中左视图的右边是物体的投影Ａ．前面Ｂ．后面Ｃ．左面Ｄ．右面９．点Ａ（x,y,z）到Ｖ面的距离是（）Ａ．X Ｂ．Y Ｃ．Z Ｄ．010．垂直面在垂直于该投影面的投影为（）Ａ．相似面Ｂ．真实面Ｃ．积聚线Ｄ．积聚点三、作图题１.已知正六边形的对角距为６０，绘制正六边形（保留作图线）（６分）２.已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A 、B 两点的三面投影。

机械制图考试题及答案
考试题：
1.简述机械制图的基本概念及作用。

2.下图为某机械零件的三视图图样，请根据图纸，绘制该零件的轴测图。

3.画出如下零件的俯视图和前视图，并根据已知尺寸，完成其完整的多视图图纸。

4.解析以下零件图纸中的尺寸标注及符号含义。

5.根据给定的图样，完成零件的三维模型展开图。

考试答案：
1. 机械制图是一种专门用于描述机械零件结构形状、尺寸及工艺要求的技术图纸。

通过机械制图，可以准确表达零件的几何形状，传递设计师的意图，为零件的加工、组装和检验提供依据。

2. 零件轴测图如下所示：
(此处应插入轴测图)
3. 零件俯视图和前视图如下所示：
(此处应插入俯视图和前视图)
完整多视图图纸：
(此处应插入多视图图纸)
4. 尺寸标注示意图如下：
(此处应插入尺寸标注示意图)
解析：直径符号为“⌀”，深度符号为“⌗”，倒角符号为“△”等。

5. 零件的三维模型展开图如下所示：
(此处应插入三维展开图)
以上为机械制图考试题及答案，希望能够帮助您更好地理解机械制图相关知识。

祝您考试顺利！。

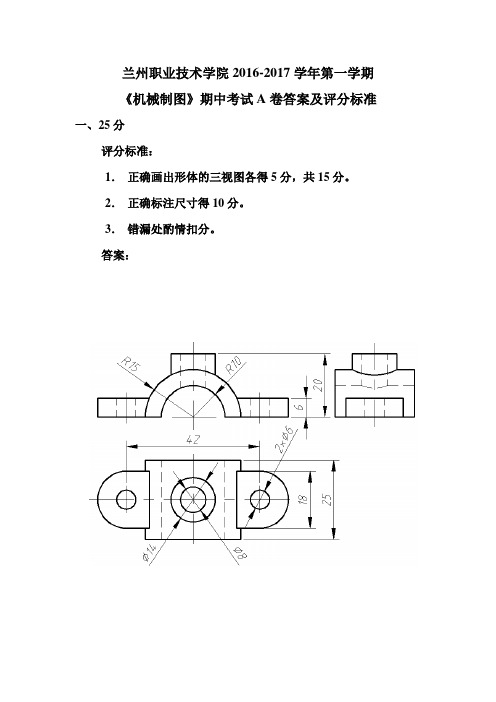

《机械制图》期中考试A卷答案及评分标准一、25分
评分标准：
1．正确画出形体的三视图各得5分，共15分。

2．正确标注尺寸得10分。

3．错漏处酌情扣分。

答案：
《机械制图》期中考试A卷答案及评分标准二、25分
评分标准
1．正确画出形体的三视图各得5分，共15分。

2．正确标注尺寸得10分。

3．错漏处酌情扣分。

答案：
《机械制图》期中考试A卷答案及评分标准三、20分
评分标准
1．正确画出俯视图得5分。

2．正确画出正等测图得15分。

3．错漏处酌情扣分。

答案：
《机械制图》期中考试A卷答案及评分标准四、10分
评分标准：
1．正确画出左视图共得10分。

2．错漏处酌情扣分。

答案：
《机械制图》期中考试A卷答案及评分标准五、10分
评分标准：
1．正确作出各基本体的截交线的各得3分，共9分。

2．正确作出图中虚线得1分。

3．错漏处酌情扣分。

答案：
《机械制图》期中考试A卷答案及评分标准六、10分
评分标准：
1．正确作出各基本体的投影各得2分，共6分。

2．正确作出各条相贯线共得4分。

3．错漏处酌情扣分。

答案：。

市职业学校2012—2013学年第一学期《机械制图》期中考试试卷该试题适用班级：班一、填空题（每空1分，共30分）。

1、图纸的基本幅面有 5种，其中A4幅面的标准尺寸为 。

2、在机械制图中采用粗细2种线宽，粗细线宽的比率为 。

3、标题栏一般配置在图框的右下角，标题栏中的文字方向为 方向。

4、1：2是 缩小比例，2：1是放大比例。

如果实物长度是50mm ，按1：4比例绘制，则应标注 。

5、字体的号数即为字体的 。

图样中汉字应采用宋体。

6、标注尺寸由 尺寸界线 、 、 尺寸数字 三个要素组成，线性尺寸的数字应标注在尺寸线的上向或中断处。

图样中所注的尺寸数值为机件的 真实尺寸。

7、图样中标注倾斜符号要与倾斜方向一致 ，锥度符号的方向应与 方向一致。

8、 正投影法是投影线与投影面 的 投影法。

9、正面投影是由前面向后面投影所得的图形，又称为 视图；水平投影是由 上面向面投影所得的图形，又称为 视图；侧面投影是由左面向右面投影所得的图形，又称为 视图。

10、三视图的三等规律：主、俯视图 ，主、左视图 ，俯、左视图 。

11、平面平行于投影面，其投影反映空间平面的 ；平面垂直于投影面，其投影 ；平面倾斜于投影面，其投影为空间平面类似形。

12、截交线是截平面与立体表面的 。

专业班 别姓名学 号13、截平面与圆柱体的轴线垂直时，其截交线为 。

14、截平面与圆柱体的轴线倾斜时，其截交线为 。

15、截平面与圆柱体的轴线平行时，其截交线为 。

16、截平面与圆锥体的轴线平行时，其截交线为 。

17、两立体表面相交所产生的交线称为 。

18、相惯线一般是 的空间曲线。

19、 的形状取决于两回转体的形状、大小和相对位置。

20、正等轴测图的轴周角均为 ，且轴向收缩率均为0.82 。

21、物体上互相平行的线段，轴测投影互相 。

22、正方形不平行于轴测投影面时，其投影为 。

23、画轴测图时应沿 方向量取尺寸。

24、物体上凡平行XOZ 坐标面的平面图形在斜二轴测图中反映 。

际长度为C。

2014学年第一学期期中试卷A．5mm B．30mmC．6mmD．150mm汽车机械基础使用班级：命题人：课程：（）11．在物体的三视图中，左视图反映物体C方向的尺寸。

A．长和宽B．长和高 C．宽和高D．长、宽、高学号：班级：姓名：成绩：（）12．点A的坐标为（30，0，0），则空间点A一定在A。

A．X轴 B．Y轴 C．Z轴 D．原点2分，共30分）一、单项选择题（每题（）13．点的投影特性是A。

A．一个点 B．一条线 C．一个平面 D．不确定 AA0）1．的图紙大小为（（）14．下列表示圆的直径尺寸的是D。

841 594 D. 1198××A．1189×841 B. 1189×814 C. 841A．R10 B．SR10 C．Sφ10D．φ10（）2．倍。

BA2規格图紙的面积是A4图紙的（）15．下列C是用粗线表示的。

16．．B A．2．4C8D A．尺寸线B．断裂处的分界线C．可见轮廓线 D．轴线A画3.（）丁字尺主要是线的工具。

二、填空题（每空1分，共20分） C．角度．曲线 DB．水平线A ．垂直线1、图纸基本幅面有五种，其中A0最大，A4最小。

图纸内有图框，图框通常 B （）4．有关三角板的叙述下列哪个是错误的。

用粗实线线绘制。

2、比例是指图样中图形和实物相应要素线性尺寸之比。

．三角板配合丁字尺可画出任 BA．三角板大小规格，以刻度长度称呼3、图中字体通常有汉字、字母和数字，汉字要求写成长仿宋体，字母和数字° C意角度的直线．三角板配合丁字尺画垂直线，通常皆由上往下画．三角板30 D可以写成直体和斜体两种形式。

4、一个完整的尺寸包含四个要素它们是尺寸界线、尺寸线、尺寸数字°的刻度刻在两个直角边上。

×60和尺寸终端。

5C．机械制图中图面上采用的单位是。

（）5、投影法分为中心投影法和平行投影法。

平行的投影线且与投影面垂直的投M．分．．毫MCMDB．厘AM影称为正投影。

机械制图期中考试卷班级___________成绩___________一、填空题（每空1分，共30分）1、投影法一般可以分为两大类：一类叫做____________，一类叫做_____________。

2、一个标注完整的尺寸一般由、和尺寸数字三个要素。

3、在平行投影法中，根据投射线与投影面所成的角度不同，可分为_____________和____________。

4、制图国家标准规定，图纸幅面尺寸应优先选用种基本幅面尺寸。

5、三视图的投影规律为：主、俯视图__________，主、左视图_________，俯、左视图________。

6、机械制图国家标准规定汉字应该书写成。

7、正投影的基本特性有：、、。

8、比例是指与其相应要素的线性尺寸之比，绘图时尽可能采用原值比例。

9、字体是图样的一个重要的组成部分，制图中，汉字应写成。

10、图样中，机件的可见轮廓线用画出，不可见轮廓线画出，图框线用画出。

二、选择题（每题2分，共30分答案写在表格中）1234567891011121314151、画物体三视图时，俯视图的投影方向是（）A、由前向后B、由上向下C、由左向右2、当平面与投影面垂直时，其在该投影面上的投影具有（）A、真实性B、积聚性C、收缩性3、机械图样中绘制三视图所采用的投影法是（）A、中心投影法B、斜投影法C、正投影法4、图形上标注的尺寸数字表示（）A、画图的尺寸B、图线的长度尺寸C、物体的实际尺寸D、随比例变化的尺寸5、用下列比例分别画同一个图形，所绘图形最大的是（）A、1:1B、5:1C、1:5D、2:16、能反映出物体上、下、前、后方位的试图是（）A、主视图B、俯视图C、左视图7、直线AB平行于H面上的投影是（）A、实长不变B、长度缩短C、聚为一点8、国家标准字体5号字指的是（）A、字宽为5mmB、字高为5mmC、字号排序为第五位9、波浪线用在（）A、断裂处的边界线B、可见的轮廓线C、中心线10、下列说法正确的是（）A、标题栏中的字体应为草书字体B、图框格式中必须预留装订边C、图形一定是机件的真实大小D、图样应尽可能采用1:1的比例11、若采用1:5的比例绘制一个直径40的圆，其绘图直径为（）A、8B、10C、160D、20012、国家标准的代号是：（）A、ISOB、GBC、JBD、SJ13、绘制连接圆弧时，应确定（）A、切点的位置B、连接圆弧的圆心C、圆心和切点的位置D、连接圆弧的大小14、机械制图国家标准规定汉字应该书写成（）A、草体B、长仿宋体C、篆体D、楷体15、尺寸界线一般应与尺寸线垂直，并超出尺寸线的终端（）A、0mmB、2-3mmC、5-8mmD、10-12mm三、作图题（74＇）1、已知：A点的坐标为（15,20,30），作出A点的三面投影（4＇）2、已知：点A的两面投影，求第三面投影（6＇）3、已知：直线段AB的两端点坐标为A（15,20,10）B （20,15,30），作线段AB的三面投影（5＇）4、已知：三角形ABC的三个顶点为A(20，15，30)、B （20，20，30）C（10,30,10），作三角形ABC的三面投影（8＇）5、已知：水平面的两面投影，补画第三面投影（5＇）6、已知：水平线的两面投影，补画第三面投影（5＇）7、已知：正垂面的两面投影，补画第三面投影（5＇）8、已知：三角形ABC的两面投影，补画第三面投影（6＇）9、分析立体图上的线和面，补画第三面投影，判断立体上的线和面与投影面的位置（垂直、平行、倾斜）是怎样的，填空。

2014学年第二学期14级数控、机电《机械制图》期中试卷班级____________ 姓名____________ 学号____________ 得分_____________一、填空题（共15分，每格0.5分）1、组合体的分析方法主要有法和法。

常用的是法。

2、选择组合体视图时，要求主视图能较多地表达物体的和。

3、叠加类组合体的形体表面接触方式有平齐、、和四种。

4、尺寸基准按其几何形式可分为基准、基准和基准三种。

5、根据1998年颁布的现行有效的《技术制图图样画法》的规定，视图可分为基本视图、、、。

6、根据物体的结构特点，剖视图可分为、和三类。

7、断面图是指假想用剖切面剖开物体，仅画出的投影，断面图可分为图和图两大类。

8、断面图应画在视图之外，并且其轮廓线用线绘制；断面图的图形应画在视图之内，断面轮廓线用线绘制。

9、如下图，P是面EF是线Q是面S是面AB是线CD是线二、选择题（共15分，每格1分）1、线面分析法主要适用于。

A、叠加类组合体B、切割类组合体C、综合类组合体2、下列关于相贯线说法错误的是。

A、相贯线是两个形体的共有线B、相贯线一般情况下是闭合的空间曲线，有时则为平面曲线C、相贯线是对称的空间曲线3、下列关于截交线说法错误的是。

A、截交线一定是闭合的空间曲线B、截交线是截平面和几何体表面的共有线C、可以用辅助线法和辅助平面法求截交线4、用平行于圆锥表面素线的截平面截圆锥所得的截交线形状为。

A、双曲线B、抛物线C、过锥顶的两相交直线5、按给定的主、俯视图，找出相对应的左视是。

6、按给定的主、俯视图，找出相对应的左视是。

7、按给定的主、俯视图，找出相对应的左视是。

8、按给定的主、俯视图，找出相对应的左视是。

9、根据给定主视图和俯视图，找出正确的A—A剖视图是。

10、根据上面主视图和俯视图，找出正确的A—A移出断面图是。

11、某一向视图的投射方向的箭头附近的字母为N，则应在该向视图的上方标注。

合肥飞跃职业技术学校汽修专业机械制图期中考试卷考生姓名考生班级成绩一、填空题（共40分，每空12分）1、三视视图之间的投影对应关系可归纳为__________、__________、__________三种。

2、投影法分为__________、__________两种。

3、图框有两种格式：__________、__________。

4、绘制机械图样的比例分为__________、__________、__________三种。

5、一个标注完整的尺寸应包括__________、__________、__________、__________。

6、机械图样又被称为_______ __语言。

7、机械图样中A4图纸的尺寸_________、A3图纸的尺寸__________ 、A0图纸的尺寸_________（单位要写）8、平面图形中的尺寸，根据所起的作用不同，分为__________、__________两类。

9、标注尺寸的起点称为__________。

10、主视图反映了物体的上__________、__________、__________、方位。

二、选择题（每题2分，共10分）1、正立投影面（V）与水平投影面（H）相交的交线，称（）轴A、OX轴B、OY轴C、OZ轴2、左视图反映了物体的上、下（）方位A、左右B、前后C、以上答案都对D、以上答案都不对3、确定平面图形各组成部分之间上对位置的尺寸称为（）A、定形尺寸B、定位尺寸C、总体尺寸D、不确定4、机械图样中的汉字应写成长仿宋体，汉字的高度h不应小（）mmA、3.0B、3.5C、4.0D、4.55、在平行投影法中，投射线与投影面垂直时，称为（）A、斜投影B、正投影C、中心投影三、判断题（共10分，每题2分）1、三视图中左视图反映物体的上、下、左、右方位（）2、GB符号表示国家标准（）3、SR符号表示球的半径（）4、机件的真实大小以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关（）5、X、Y、Z三轴的交点称为原点，用“O”表示（）四、画图题（共40分，第一题20分，第2、3题各10分，前两题在试卷背面绘制。

中职《机械制图》期中试卷姓名： 班级： 学号： 得分：一、填空题。

（一个空格 分，共 分）、一个标注完整的尺寸由 、 、 三要素组成。

、机械绘图中采用的投影法称为 。

、组合体的视图上标注尺寸，要求做到♉♉♉♉♉♉♉♉♉、♉♉♉♉♉♉♉♉♉、♉♉♉♉♉♉♉♉♉。

、三视图之间的投影对应关系为：主、俯视图 ；主、左视图 ；俯、左视图 。

、在组合体视图中， 是画图和读图的基本方法。

、与✞面平行，并垂直于☟面和 面的平面称为 。

、画局部放大图时应注意：局部放大图可以画成♉♉♉♉♉♉、♉♉♉♉♉♉和♉♉♉♉♉♉，它与被放大部分的表达方式无关。

二、单项选择题。

（每题 分，共 分）、绘制物体轴线及对称中心线，所用的图线名称是（ ）✌．细实线 ．虚线 ．细点划线 ．双点划线、在机械制图中，通常采用那种单位（ ）✌ ♍❍  ❍❍  ❍ 、☟面与 面相交的轴为（ ）✌ ✠轴  ✡轴  ☪轴、根据主视图和俯视图，选择正确的左视图 ☎ ✆、根据主视图和俯视图，选择正确的左视图 （ ）、为了从图样上直接反映出实物的大小，绘图时应尽量采用（ ）✌．原值比例 ．缩小比例 ．放大比例、在机械图样的绘制中，采用的投影法是（ ）✌．中心投影法 ．斜投影法 ．正投影法 、与☟面垂直，并平行于✞面和 面的直线称为（ ）✌．正垂线 ．铅垂线 ．侧垂线 ．水平线三、已知✌点距☟面 ❍❍，距✞面 ❍❍，距 面 ❍❍，求做✌点的三面投影。

（ 分）四、补全基本几何体的三视图，并求表面点的投影。

（每题 分，共 分）、 、五、根据两个视图，补齐第三个视图。

（ 分） 六、补全视图中遗漏的图线。

☎一题 分，共 分✆ 、、答案：一、填空题。

（一个空格 分，共 分）、一个标注完整的尺寸由 尺寸界线 、 尺寸线 、 尺寸数字 三要素组成。

、机械绘图中采用的投影法称为 正投影法 。

、组合体的视图上标注尺寸，要求做到 正确 、 完整 、 清晰 。
